Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж
При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.
Содержание статьи
- 1 Зачем нужна гофра
- 2 Виды гофры для прокладки кабелей
- 2.1 Разновидности
- 3 Из каких материалов
- 4 Гофра для кабеля, размеры, цены
- 4.1 Выбор размера
- 4.2 Цены
- 5 Монтаж гофротруб
- 5.1 Монтаж проводки в гофре
- 5.2 Особенности открытой прокладки на улице
Зачем нужна гофра
Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:
Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита.
Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.
Виды гофры для прокладки кабелей
Гофра для кабеля есть разная по прочности:
Как видите, классификация идет по прочностным свойствам, что определяет область использования.
Разновидности
Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.
Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.
Металлическая и метало-полимерная гофраМеталлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.
Из каких материалов
Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.
Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.
Гофра для кабеля, размеры, цены
Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.
Выбор размера
Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:
Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводовЭта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.
Цены
Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.
Разные материалы, цвета, толщина стенки и разные ценыПродается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки.
Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.
| Название | Тип | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | Назначение |
|---|---|---|---|---|---|---|---|
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | да | 2,4 руб | ||
| Труба гофрированная ПНД черная | ДКС | 15,7 мм | 11,3 мм | да | от 7,5 руб/м | 55 | для скрытой прокладки |
| Труба гофрированная ПНД черная | ДКС | 19,5 мм | 14,5 мм | да | от 8,9 руб/м | 55 | для скрытой проводки |
| Труба ПНД красная двустенная | жесткая | 50 мм | 41,5 мм | да | 78,5 руб/м | 44 | для скрытой прокладки |
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | да | от 9,7 руб/м | 55 | скрытая прокладка |
| Труба ППЛ (полипропилен) гофрированная | легкая | 19,7 мм | 14,8 мм | да | от 28 руб/м | 55 | открыта, Скрытая прокладка |
| Гофротруба полиамид | черная | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкость к ультрафиолету |
| Гофротруба полиамид | серая | 21,2 мм | 16,8 мм | да | от 48 руб/м | 68 | открытая, скрытая прокладка |
Основные преимущества использования. Зачем нужна гофра?» src=»https://www.youtube.com/embed/8Idn8A0iaXw?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Монтаж гофротруб
При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.
При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:
Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе.
Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.
Монтаж проводки в гофре
При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.
Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели.
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
- Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
- Сначала протянуть кабель, потом монтировать.
Особенности открытой прокладки на улице
При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
Это хоть и дешевый способ, но не лучший, так как стяжки лопаютсяПри монтаже протянутый в гофру кабель подвешивают на трос.
Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
Как подобрать гофру для кабеля: правила выбора
Как же без электрических гофр обходились раньше
Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.
В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.
Содержание
- Назначение гофры
- Разновидности гофры
- Различия по конструкции
- Материалы
- Размеры гофротруб
- Монтаж гофры
Назначение гофры
Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.
Все провода разведены по помещению в гофре
- Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
- Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
- Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
- Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.
Гофра для кабеля, предназначенная для укладки в грунт
Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.
Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.
Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.
Разновидности гофры
Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.
Различия по конструкции
Труба гибкая гофрошланг d=20 под кабель
- Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости.
- Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.
Гофра для кабеля НГ двухслойная
- Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.
Для этого решения характерна высокая степень защищенности от пыли и влаги.Тройник для пластиковой гофры
- Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.
На фото — гофра для кабеля d=16 с зондом
Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.
Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.
Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.
Кабельная гофра двойная д=50
Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.
Материалы
Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.
Гофра из полипропилена
- Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.
Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке
- Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.
Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.Для материала характерна химическая устойчивость
- Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.
Металлические гофры стоят значительно дороже полимерных
- Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.
Также неплохо показывает себя при прокладке на открытом воздухе.Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.
Гофра из металла и полимера
- Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.
Размеры гофротруб
Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.
При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.
Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия воздушной подушки, которая позволит кабелю эффективнее охлаждаться.
Итак, какие гофры обычно применяются в тех или иных ситуациях:
- Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
- Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.
Кабельный гофрорукав д=25 мм
- Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
- Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
- Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.
Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.
Дополнительные данные для подбора размера гофры
Монтаж гофры
Монтаж гофры можно разделить на два типа – открытый и закрытый:
- В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.
Монтажная клипса
- Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
- Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
- При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.
Вариант стяжки для крепежа трубы
- Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.
При проектировании трассы стоит учесть следующие моменты:
- Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
- Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
- Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
- Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.
На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.
Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.
Гофра для кабеля: размеры, виды, советы по выбору
Электромонтаж имеет массу тонкостей. Ведь монтажник должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофрированных труб.
- Гофровое назначение
- Типы и виды гофрированных труб
- Как выбрать гофру
Гофра назначения
Гофра для электропроводки в общем случае представляет собой трубу с ребрами. Он нужен для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Гофра также выступает в роли дополнительного теплоизоляционного слоя, хоть и слабого, но это не основная его функция. Он также защищает электропроводку от возгорания. Это свойство обеспечивается за счет использования соответствующих материалов, которые при повышении температуры или воспламенении кабеля начинают плавиться и выделять вещества, препятствующие горению.
Для соединения нескольких отрезков гофротрубы, укладки кабеля в ней под прямым углом и отвода от линии используются соответствующие муфты, повороты и тройники. Если монтаж проведен правильно, а на концах надеты заглушки с прорезью, то линия дополнительно защищена от влаги.
Типы и виды гофрированных труб
Гофра для кабеля различают по следующим параметрам:
- Диаметр.
- Толщина стен.
- Используемые материалы.
- Цвет.
- Устойчивость к стрессу.
Гибкость гофры и ее устойчивость зависят от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависят условия, в которых он может использоваться.
Классификация по материалу и его основным характеристикам:
- Наиболее распространен ПВХ. Негорючая и относительно дешевая гофра для электропроводки. При воздействии УФ-излучения разрушается, что накладывает ограничения на уличное использование.
- Полиэтилен и полипропилен (PPR). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируется в диапазоне температур от -40 до +45 градусов Цельсия. Устойчив к ультрафиолетовым лучам, кислотам, маслам и растворителям. Их различают по цветам: черный и двухслойный красный — полиэтилен, а синий — полипропилен.
- Металлическая гофра. Ее еще называют металлорукавом. Они обеспечивают хорошую защиту кабеля от механических повреждений. Устойчив к активным веществам и маслам.
Интересно! Маркировка металлорукавов расшифровывается следующим образом: РЗ-Ц, РЗ-ЦХ, РЗ-ТСА — из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х — из стальной луженой ленты; РЗ-ЦП — с поливинилхлоридной изоляцией, для герметизации.
По количеству слоев различают:
- Однослойные. Рукава ПВХ чаще всего состоят всего из одного слоя, при этом его толщина может быть разной.
- Двухслойный. Примером может служить труба из полиэтилена высокой плотности с двойными стенками.
Стойкость к нагрузкам:
- Легкие (до 320 Н/5 см2) — стенки тонкие и гибкие. Устанавливаются на подвесные потолки и в гипсокартонные конструкции.
- Средние (до 750 Н/5 см2) — влезают в штробы.
- Тяжелые (выдерживают до 1250 Н/5 см2) — самые жесткие, укладываются в бетонные стяжки.
- Сверхтяжелые усиленные (до 4000 Н/5 см2 и выше). Их прокладывают под землей или подвешивают на опорах при наружной установке.
Еще одним фактором является разнообразие гофра по цвету. Обычно это не фиксированные, а обычно серые и белые гофры ПВХ, красный, черный и синий полиэтилен. Есть и цветные модели, это зависит от того, какой краситель добавлен в массу на заводе. Вы можете использовать определенные цвета для каждого типа линии:
- Белый — освещение и Интернет.
- Серый или черный — розетки, цепи общего назначения.
- Зеленый — кабели для передачи данных и телефонии.

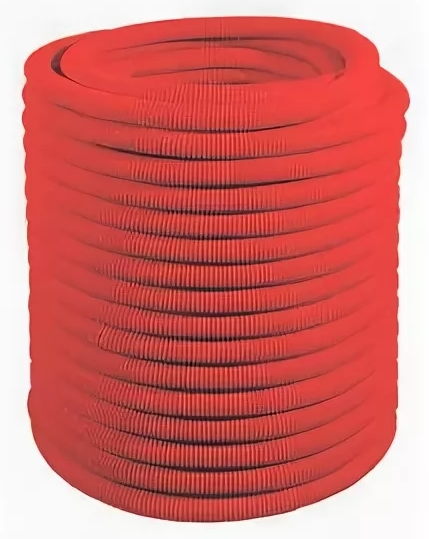

- Красный — для наружного применения.
На практике такое разделение не применяется.
Толщина стенки гофра находится в пределах 5-15 мм. Внешний диаметр гофры ПВХ находится в пределах 16-50 мм. Ниже представлена подробная таблица, в которой указан диапазон размеров гофры для кабеля.
| Внешний диаметр | Внутренний диаметр |
| 16 | 10,7 |
| 20 | 14,1 |
| 25 | 18,3 |
| 32 | 24,5 |
| 40 | 31,5 |
| 50 | 39,6 |
Диапазон размеров металлорукава:
| Внешний диаметр | Внутренний диаметр |
| 9,8 | 5. 1 |
| 11,0 | 7,7 |
| 13,5 | 9,7 |
| 15,6 | 11,7 |
| 19,0 | 14,7 |
| 22,0 | 18,0 |
| 38,0 | 31,5 |
| 45,0 | 37,5 |
| 58,0 | 49,5 |
| 71,5 | 62,5 |
| 87,5 | 78,0 |
Также различают версии с зондом и без него. Зонд часто называют проволочной тягой. Это тонкая стальная проволока, к которой привязываются провода и с ее помощью проводка протягивается в гильзу. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
Как выбрать гофру
Чтобы разобраться, какую гофротрубу купить: ПНД или ПВХ, рассмотрим типовые области применения разных видов гофры.
ПВХ подходит для:
- Ленты наружной электропроводки в деревянном доме.
- Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
- Электропроводка в бане, в ванной и других местах с повышенной влажностью.
- Является самым распространенным и наиболее часто используемым при монтаже в квартире или в доме.
- Для использования вне помещений, но при условии, что прямые солнечные лучи сведены к минимуму.
ПНД или ПВД, в том числе двухслойные, пригодны для прокладки кабелей в земле (в траншее) и на улице.
Металлорукав применяют для прокладки проводов и кабелей в местах с повышенной вероятностью механических повреждений. Может использоваться во взрывоопасных помещениях. Есть варианты с фланцами на концах и уплотняющим слоем – для использования во влажных местах. Поэтому нельзя однозначно сказать, что лучше, у каждой гофры свое применение.
Важным моментом является правильный выбор диаметра гофры для кабеля. Чтобы проложить кабель таким образом, он должен укладываться в гофротрубу, кроме того, иногда приходится прокладывать несколько проводов в одной трубе. На один провод нужно:
- Определить внутренний диаметр гофры.
- Определите внешний диаметр троса.
В таблице ниже приведены наружные диаметры популярных кабельных изделий.
| Тип А | Внешний диаметр мм |
| ВВГ 3х1,5 | 8 |
| ВВГ 3х2,5 | 9,4 |
| ВВГ 3х4 | 10,8 |
| ВВГ 3х6 | 11,9 |
| ПВА 3×1,5 | 8,2 |
| PVS3x2,5 | 9,8 |
| ПВА 2×2,5 | 9,1 |
| ВББШВ 3х4 | 15,5 |
| ВББШВ 3х6 | 16,5 |
Например, для прокладки электропроводки от одной ВВГ 3х4 нужна гофра наружным диаметром 20 или 25 мм, а для ВБбШв 3х4 — 25-32 мм.
Тогда как для прокладки нескольких проводов нужно использовать следующий алгоритм:
- По наружному диаметру рассчитываем общую площадь сечения кабеля и площадь сечения отверстия гофры.
- Электропроводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.
Например, решаем задачу:
Необходимо проложить электропроводку для подключения нескольких мощных точечных светильников, есть провод ПВА 2х2,5, сколько влезет в гофру ПВХ диаметром 50 мм?
На основании вышеприведенных таблиц определяем наружный диаметр проволоки и внутренней гофры:
ПВХ 2х2,5 — 9,1
92) / 4 = 1231 кв.ммПри этом можно заполнить только 35% площади:
1231 * 0,35 = 430 кв.мм
Тогда количество проводов в одной гофре равно:
430/65=6,61
Отсюда в гофру 50 мм можно вставить до 6 проводов ПВА 2х2,5.
Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем посмотреть полезные видео по теме:
Материалы по теме:
- Как протянуть кабель в гофре
- Типы и размеры металлорукава для кабеля
- Защита электропроводки от механических повреждений
- Как проложить кабель под землей
Опубликовано: Обновлено: 25.06.2018 1 Комментарий
Что такое кабель в металлической оболочке?
Если бриллианты — лучшие друзья девушек, то кабель с металлической оболочкой (MC) может стать любимым партнером электрика.
Кабели в металлической оболочке можно найти во многих местах, в том числе внутри помещений, снаружи и даже под землей. Этот кабель прочный и гибкий, что делает его отличным выбором для сервисных, фидерных и ответвленных цепей, а также для коммерческого, промышленного и бытового применения.
Кабели типа MC хорошо работают в опасных зонах Класса I, Раздела I (они называются кабелями MC-HL), медицинских учреждениях, театрах, сборочных предприятиях, а также в системах управления питанием и освещением. Несмотря на алюминиевую броню, его также можно использовать во влажных местах, но для защиты он должен иметь оболочку из ПВХ. Список потенциальных применений указан в статье 330 Национального электротехнического кодекса (NEC).
Для большинства применений типичный кабель MC имеет диаметр от 14 до 10 AWG, но в некоторых случаях может достигать 2000 MCM.
Типы кабелей MC
Согласно NEC, кабель с металлической оболочкой — это «кабель, в котором жилы заключены в гофрированную металлическую оболочку или металлическую ленту с блокировкой, изолированы, а весь кабель собран на заводе. ».
Может включать один или несколько изолированных проводников, в том числе один полноразмерный заземляющий провод, и иметь один из нескольких типов броневой оболочки.
- Алюминиевая переплетенная броня (AIA) – Этот спиральный кабель используется в промышленности, в том числе в целлюлозно-бумажной, химической, горнодобывающей и энергетической. AIA с оболочкой из ПВХ является огнестойкой, непроницаемой для воды и устойчивой к солнечному свету и лучше всего подходит для коммунальных и промышленных зон, где существует потенциальный риск высокой температуры или пожара, а также в ограниченном пространстве.
- Медный сварной шов с непрерывным гофрированием (CLX) – Этот кабель среднего напряжения используется для управления, контрольно-измерительных приборов и других низковольтных устройств. Гофрированная металлическая оболочка может быть изготовлена из алюминия, меди, стали или бронзы и имеет волнообразный вид. Кабель CLX непроницаем для воды и используется в нефтехимической, транспортной, целлюлозно-бумажной и высокотехнологичной промышленности.
- Броня из стальной проволоки (SWA) – Также известная как армированная проволочная броня, в этой броне для кабеля используются пряди оцинкованной стальной проволоки. Обычно он используется для подземных применений, а также в силовых и вспомогательных кабелях управления.
- Оцинкованная броня – Этот кабель в металлической оболочке защищен оцинкованной сталью и оболочкой из ПВХ, что делает его подходящим для использования во влажных и маслянистых средах. Он рассчитан на прямое заглубление и может использоваться в горнодобывающей, целлюлозно-бумажной и нефтяной промышленности.
- Teck90 – Кабель Teck90 имеет гладкую алюминиевую броню и может использоваться в промышленности, в том числе в нефтехимии. Он непроницаем для воды, устойчив к солнечному свету, рассчитан на прямое захоронение и может быть установлен в опасных средах.
После того, как вы выбрали тип брони, вам также необходимо определить, какое напряжение потребуется для приложения. Производители используют разные цвета оболочки, чтобы отличать кабели MC друг от друга, в том числе:
- Черный – Приложения 600 В
- Желтый – Приложения 5 кВ
- Красный – Приложения 15 кВ
Почему электрики используют кабель в металлической оболочке?
Кабель в металлической оболочке отличается прочностью, гибкостью и готов к использованию, как только он попадает на рабочую площадку. В результате это отличный выбор для электриков, которые хотят сэкономить время и сократить рабочее время.
Бронированный кабель имеет гибкую оболочку, что облегчает его изгибание вокруг углов и прокладку в узких или скрытых пространствах. Он также защищает внутренние проводники от огня, предотвращает повреждение из-за истирания или ударов, обеспечивает защиту окружающей среды от диких животных и погодных условий и может блокировать некоторые электромагнитные помехи.
Еще одна причина, по которой кабель MC так популярен среди электриков, заключается в том, что для него не требуется кабелепровод. В отличие от кабелей, которые необходимо смазывать и протягивать через извилистые кабелепроводы, кабель с металлической оболочкой необходимо поддерживать только через каждые несколько футов. Это можно сделать с помощью кабельного лотка или скоб, кабельных стяжек, ремней или подвесов. Не беспокоясь о кабелепроводе, установщики экономят массу времени на прокладке кабеля MC, потому что он, по сути, делает то же самое.
Помните, что кабели в металлической оболочке можно использовать только с металлическими электрическими коробками! Другие типы коробок, такие как стекловолокно или пластик, не подойдут, потому что они не предназначены для такого использования и не пройдут электрическую проверку. Согласно рекомендациям NEC, причина в том, что невозможно обеспечить электрическую непрерывность пути эффективного тока замыкания на землю.
Является ли кабель MC таким же, как кабель переменного тока?
Невооруженным глазом сложно отличить кабель в металлической оболочке от стандартного армированного кабеля. Однако, как всегда говорит мне моя мама, «важно то, что внутри».
Стандартный кабель переменного тока включает:
- Металлическую оболочку и провод или тонкую полоску для обеспечения надлежащего заземления
- Изолированные жилы, обернутые бумагой.
- До 4 фаз и нулевой провод
- Размеры от №14 до №1 AWG с меньшим соединительным проводом
- Без защиты для влажной среды
Стандартный кабель MC включает:
- Металлическую оболочку, окружающую один или несколько изолированных проводников
- Куртка из ПВХ для непосредственного захоронения и применения во влажных помещениях
- Полноразмерный заземляющий провод (в отличие от переменного тока, броня MC не может использоваться для заземления)
- Размер может варьироваться от #18 AWG до больших фидеров
Быстрая установка, меньшие затраты
Когда все содержится в одном кабеле, понятно, почему электрики выбирают кабель MC, когда у них есть такая возможность.
