Гофра для электрокабеля: выбираем правильно Статьи
| ||||||
Запомните главное: ПВХ-гофры можно использовать только в помещении, ПНД-гофры — только на улице. Зато они годятся и для подземной прокладки кабеля. Гофра для установки в помещении Используется чтобы спрятать разнокалиберные провода, ведущие к системам домашней автоматики: кабельные трассы, упакованные в гофры, выглядят более опрятно и эстетично, чем идущие по стенам и потолку пучки проводов, перетянутые стяжками; Гофра для установки на улице Используется при подземной прокладке кабелей к уличным светильникам, блокам автоматики и приводам откатных ворот, домофону, скважинному или колодезному насосу, постройкам на участке — для защиты от влаги и механических повреждений; Гофра универсальная (для помещения и улицы) Оцинкованный металлорукав |
Все это безусловные плюсы ПНД-гофры.
Но есть жирный минус: полиэтилен — горючий материал. Поэтому, как бы эффектно ни смотрелась открытая проводка в черных и оранжевых гофрах, монтировать ее в помещениях, тем более жилых, нельзя.
Прокладывать такие гофротрубы в скрытой проводке в полостях тоже запрещено: огонь по ним может «путешествовать», распространяясь по этажам и помещениям.
Основная область применения ПНД-гофры — открытая проводка на улице и подземная прокладка кабельных трасс.
Для подземной укладки рекомендуется использовать так называемые жёсткие и полужесткие гофры — они самые прочные и почти не боятся механических повреждений. Такие трубы в земле не гниют и не ржавеют.
Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.
Крепеж | Инструмент | ЗСИ и фурнитура | Кабель, провод | Электротовары | Сантехника | Отопление, насосы, КИПиА | Сопутствующие товары |
Гофротруба. Как выбрать?
Особенности помещения и существующие нормативы не всегда допускают прокладку проводки без использования дополнительной защиты. Зачастую, для этой цели применяются гофрированные трубы.
Гофротруба представляет собой полую ребристую трубку, внутрь которой во время монтажа новой или реконструкции вышедшей из строя старой электропроводки помещаются провода и кабели.
Назначение гофротрубы
Основная функция гофротрубы – предохранение проводников от механических повреждений и других воздействий. Изделие помогает повысить срок службы проводки и предотвратить разрушение изоляции под действием влажности, ультрафиолетового излучения и перегрева. Труба обеспечивает пожарную безопасность при размещении проводников в горючих основаниях, а также под горючей отделкой. В случае укладки в стяжку, гофра препятствует сдавливанию и перегибу проводов, дает возможность провести их замену без демонтажа всей конструкции. Помимо защиты коммуникаций, гофра служит добавочным барьером между человеком и электропроводкой.
Выбор гофротрубы
Подбор подходящей гофрированной трубы имеет ряд тонкостей.
Так, для открытой наружной прокладки важна устойчивость к температурным перепадам и действию ультрафиолета; при размещении в грунте – непроницаемость для воды и жесткость. Чтобы не допустить ошибок, важно разобраться в разновидностях гофры.
Виды гофротруб
Первый признак, по которому различаются трубы – конструкция. Понятие включает толщину стенок, способность сгибаться, а также наличие дополнительных повышающих жесткость элементов. По конструкции гофротрубы делятся на легкие, средние, тяжелые и армированные.
Легкие модели имеют минимальную толщину стенок и отличаются высокой гибкостью. Изделия выдерживают небольшую нагрузку, порядка 320 Н на 5 см, и подходят для размещения под потолочной и стенной обшивкой.
Средние гофрированные трубы рассчитаны на нагрузку до 750 Н на 5 см. Толщины и жесткости достаточно для укладки в штробу, но для стяжки лучше выбрать более основательный вариант.
Тяжелые трубы отличаются жесткостью и имеют большой радиус изгиба.
Часто используются вместе с дополнительными приспособлениями – муфтами и уголками. В процессе эксплуатации допускается нагрузка до 1250 Н на 5 см.
Армированные изделия, усиленные спирально закрученной металлической проволокой и способные выдерживать значительные нагрузки до 4000 Н на 5 см, подходят для прокладки в почве и подвешиваются на опорах.
Кроме того, конструкция гофры может быть дополнена зондом для протяжки кабеля, а также состоять из одного или двух слоев. Двухслойные пластиковые модели оснащаются гладкой внутренней оболочкой, металлические – внешним полимерным покрытием.
Второй признак разделения гофротруб на виды – материал. Производители предлагают варианты из полипропилена, поливинилхлорида и полиэтилена.
Полипропиленовые и полиэтиленовые изделия обладают похожими свойствами: обе разновидности устойчивы к воздействию ультрафиолетового излучения и влажности, перепадам температур. Гофротрубы сохраняют свои рабочие свойства при температуре от -40 до +45 градусов Цельсия.
ПВХ-гофры производятся из самозатухающего материала, предотвращающего распространение огня. Трубы легко сгибаются и укладываются, но имеют массу ограничений по условиям использования. Поливинилхлоридные модели не выносят влажности и термических воздействий. Изделия могут эксплуатироваться только в теплых помещениях и не подходят для открытого монтажа из-за чувствительности к УФ-излучению.
Помимо типа изделия при выборе учитываются его размеры. Гофротрубы имеют стандартный наружный диаметр 16 — 50 мм, металлорукава – от 9,8 до 87,5 мм. Чтобы сделать проводку к осветительным приборам достаточно 16-миллиметровой трубы, для розеток и выключателей потребуется модель не менее 20 мм в диаметре, а для соединения электрощитов – не менее 32 мм.
ДКС
Артикул: 71720
80fd4d91-f5d8-4e6d-9062-67e1b6a2a1ca
Труба гофрированная ПНД d20мм с протяжкой 100м Octopus DKC 71720
ИЭК
Артикул: CTG20-63-K41-015I
f862a315-9412-4acd-8de1-254c4dd2f7ff
Труба гофрированная ПВХ d=63мм с зондом (15м) IEK ELASTA CTG20-63-K41-015I
ДКС
Артикул: 57012
7f3abda8-3cce-425a-96a6-6c90b723c07c
Труба гибкая армированная внутр.
д.12мм DKC 57012
TDM
Артикул: SQ0401-0002
b537ac5b-0327-4543-aaf6-fa6cc34dc7c4
Труба гофрированная ПВХ d20 с зондом 100 м легкая SQ0401-0002
Полезные рекомендации
- Обратите внимание на цвет. Оттенок изделия может многое рассказать о его назначении. Так, белая гофра используется для прокладки компьютерных сетей, серая – для электропроводки, зеленая – для телефонных линий.
- Используйте специальные аксессуары для соединения отрезков между собой, а также в углах.
- Одна труба – одна линия. Укладка нескольких кабелей в общую оболочку недопустима как по соображениям удобства, так и безопасности.
- Силовой кабель отдельно, слаботочка – отдельно. Разные виды сетей протягиваются в отдельных трубах, а также располагаются на определенном нормативами расстоянии друг от друга.
-
Обходите углы. При монтаже постарайтесь избегать резких поворотов, которые могут стать причиной заломов и нарушения целостности изделия.
- Соблюдайте последовательность. Гофрированные трубы заливаются стяжкой до протяжки проводников.
Гофра для кабелей и проводов: виды, размеры (диаметр), установка
При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку. Наиболее часто используются гофрированные электротехнические трубы, которые обычно именуют «гофрой для кабелей и проводов». Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.
Содержание статьи
- 1 Зачем нужна гофра
- 2 Типы гофр для прокладки кабеля
- 2.1 Разновидности
- 3 Какие материалы
- 4 Гофра для кабеля, размеры, цены
- 4.1 Выбор размера 90 007 4.2 Цены
- 5.1 Гофропроводка
- 5.2 Особенности открытой прокладки на улице
Зачем нужна гофра
Прокладка электрического кабеля и проводов в гофре рекомендуется по разным причинам:
Вообще гофры, даже металлические, не лучшая защита от механических повреждений.
Остается только надеяться, что почувствовав, что дрель вышла из строя, удастся вовремя остановиться. А чтобы точно не влезать в проводку, лучше иметь точный план ее укладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте перед заливкой стяжки, перед чистовой отделкой сделать снимки, зарисовать и отметить расстояния.
Виды гофр для прокладки кабеля
Гофра для кабеля бывает разной прочности:
Как видите, классификация основана на прочностных свойствах, что определяет область использования.
Разновидности

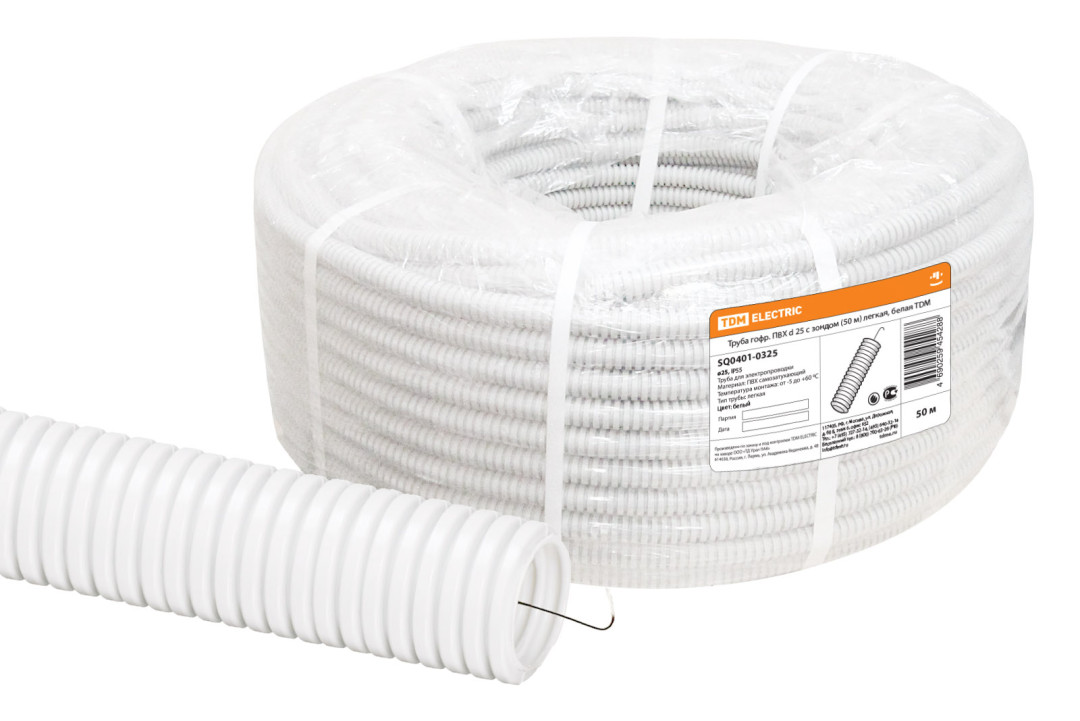

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка – это тонкий трос или проволока, облегчающие протягивание троса в гофру. Трос привязывают к концу троса, тянут за другой его конец, подворачивая трос внутрь. Без протяжки справиться с этой задачей проблематично – при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса будет длинной, это будет слишком сложно.
Гофра кабеля может быть с протяжкой (правильное название «щуп») и без
Если говорить о видах пластиковой гофры, то следует упомянуть, что бывает двухслойная гофра. Снаружи он имеет такую же ребристую поверхность, но внутри он гладкий. Гофра для кабеля такого типа стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая, это возможно далеко не всегда – если трасса имеет минимум поворотов, да еще и по большому радиусу.

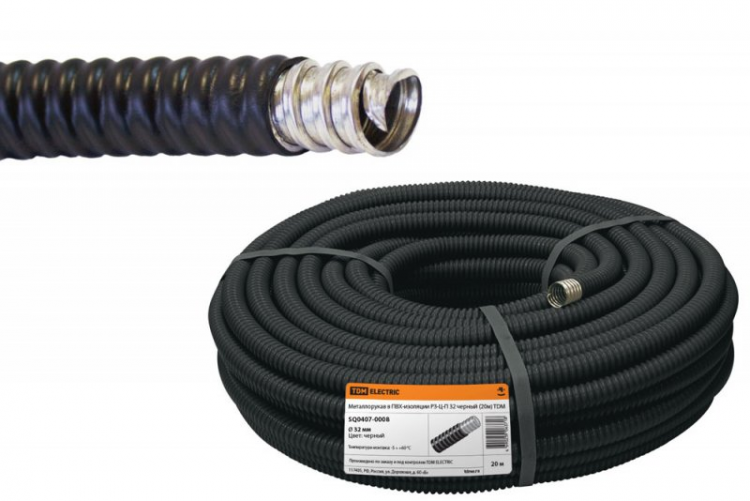

Гофра металлическая и металлополимерная
Гофра металлическая для кабелей также бывает разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, имеется металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.
Какие материалы
Гофра для кабелей и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками.
Их необходимо выбирать исходя из задач, которые они должны выполнять.
Если говорить о соблюдении норм пожарной безопасности при установке уплотнителей в горючих стенах, то идеальным вариантом является металлическая труба. Спасает от напряжений, которые могут возникнуть при изменении размеров здания. С ним не справляются и грызуны. Это также оптимальный вариант с точки зрения пожарной безопасности: даже при наличии токов короткого замыкания и несрабатывании автоматического выключателя вероятность прогорания трубы с толщиной стенки 2 мм очень мала. Это означает, что пожар не начнется. Если прокладка электрических кабелей в трубах вас совершенно не прельщает, то можно использовать металлические кабель-каналы или гофру из нержавеющей стали или оцинкованную.
Гофра для кабеля, размеры, цены
Гофра для электросетей выпускается размерами от 16 мм до 65 мм. При выборе размера необходимо учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько проводников — проводов или кабелей — диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса.
Это требование основано на том, что при прокладке группой (необходимо, кстати, взять специальный кабель) он будет сильнее нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.
Цена гофрированных электротруб зависит от многих факторов
Выбор размера
Выбор диаметра гофры также зависит от площади, на которой она будет проложена:
Диаметр гофры для прокладки кабеля выбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества проводов
Эта информация предназначена для справки, но вы можете сосредоточиться на ней. Можно взять большего, но не меньшего диаметра.
Цены
Вообще говоря, самая дешевая гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, самая дорогая — металлическая гофра. Причем вариант с протяжкой чуть дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.
Различные материалы, цвета, толщина стенок и разные цены
Гофра для кабеля продается в бухтах по 50 и 100 метров, реже можно встретить метражом, но цена тогда несколько выше. Вообще цена зависит не только от материала, но и от толщины стенки. Самая дешевая – это облегченная гофра из ПВХ для кабеля, но иногда она больше похожа на просто пленку. От чего это может защитить, сложно сказать. Если вас беспокоит качество, то все, что связано с электрикой, лучше приобретать не в строительных супермаркетах типа Леруа и т.п., а в специализированных. Качество там обычно лучше, а цены если и выше, то приемлемые. Чтобы вы имели представление о возможном диапазоне цен, в таблице мы сведем несколько видов гофры с кратким техническим описанием.
| Наименование | Тип А | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | Назначение |
|---|---|---|---|---|---|---|---|
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | Да | 2,4 руб. | ||
| Гофрированная труба из ПЭВП, черная | BCS | 15,7 мм | 11,3 мм | Да | от 7,5 руб/м | 55 | для скрытой укладки |
| Гофротруба ПНД черная | БКС | 19,5 мм | 14,5 мм | Да | от 8,9 руб/м | 55 | для скрытой проводки |
| Красная двухстенная труба из ПНД | жесткая | 50 мм | 41,5 мм | Да | 78,5 руб/м | 44 | для скрытой прокладки |
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | Да | от 9,7 руб/м | 55 9011 4 | скрытая прокладка |
| Гофротруба ППЛ (полипропилен) | легкая | 19,7 мм | 14,8 мм | Да | от 28 руб/м | 90 113 55открытая, скрытая прокладка | |
| Гофрированная труба из полиамида | черный | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкая к УФ |
| Гофротруба полиамидная | серая | 21,2 мм | 16,8 мм | Да | от 48 руб/м | 68 | открытая, скрытая прокладка |
youtube.com/embed/8Idn8A0iaXw» frameborder=»0″ allowfullscreen=»»> Монтаж гофрированных труб
При наружной (открытой) прокладке для фиксации гофр для кабелей и проводов используются специальные пластмассовые клипсы, которые подбираются под наружный диаметр трубы. Клипсы крепятся через каждые 20-30 см на шурупы или дюбели – в зависимости от типа стены. В установленных клипсах заводится гофра для кбалая, прижимается до щелчка. При монтаже в пазу крепится пластиковыми стяжками или дюбельными стяжками. Также можно использовать самодельный крепеж – полоски жести с гвоздями или саморезами посередине.
При разработке маршрута необходимо учитывать следующие рекомендации. Предполагается, что трасса должна быть без резких поворотов — чтобы при необходимости можно было подтянуть новый кусок троса. Потому что:
Настоящие правила касаются проектирования трассы для наземной (подвесной) и подземной прокладки кабеля в т.ч. Если трасса длинная и вы хотите иметь возможность протянуть кабель «в случае чего» без замены гофры, проектируйте трассу с учетом этих правил.
Гофропроводка
При монтаже электропроводки в доме или квартире отрезки гофры закрепляются между распределительными коробками, от них к выключателям/розеткам, к осветительным приборам. Здесь участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с натяжкой троса не возникает.
При затягивании в гофру для кабеля нескольких жил, они складываются, скрепляются по всей длине скотчем или изолентой с шагом 30-50 см (в зависимости от жесткости). Жесткая изоляция зачищается на 10-15 см с одного края, провода скручиваются в общий пучок, из него формируется петля (закрепите петлю скотчем или изолентой). Если жгут слишком толстый, можно сформировать петли отдельно, просто протянув через все бечевку. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на тросы. При этом тянуть нужно без рывков, плавно – чтобы не повредить трос или кабель.
Как протянуть кабель в гофру
При монтаже следить, чтобы протяжка не выскальзывала.
Для верности можно закрепить кабель кусочком скотча. Есть два подхода к редактированию:
- Сначала фиксируем гофру, затем затягиваем кабель или провода в готовую деталь.
- Сначала протяните кабель, затем монтируйте.
Особенности открытой прокладки на улице
При наружной прокладке, как правило, подвешивается на тросе. Для наружных работ подойдет металлическая нержавейка, а лучше – металлополимерная гофра для кабеля, а также пластиковый полиамид (черный или синий). Все эти материалы устойчивы к ультрафиолету и сохраняют гибкость при отрицательных температурах.
Хотя это дешевый метод, он не самый лучший, так как стяжки лопаются.
При монтаже протянутый в гофру трос подвешивается на тросе. Самыми дешевыми креплениями являются обычные пластиковые стяжки. Также существуют специальные подвески.
Распределительные кабели серии D — армированные кабели с гофрированной стальной лентой (CST)
приложений
- Идеально подходит для установки в местах, где требуется прямое закапывание или защита от грызунов
- OFCR допускает вход в стояки неограниченной длины
Характеристики
- Стальная броня легко снимается с помощью внутреннего разрывного шнура, оставляя полностью функциональный неповрежденный внутренний трос с номинальным стояком, с оригинальной маркировкой троса для идентификации
- Внесен в список UL в соответствии с разделом NEC 770. 179(b) для использования в вертикальных трассах в шахтах стояков зданий или от этажа к этажу 9Кабели OFCR, внесенные в список UL 0007, с наружной броневой оболочкой, рассчитанной на стояк. Эта функция устраняет необходимость сращивания наружного кабеля с внутренним кабелем в пределах 50 футов от входа в здание
- Внутренний кабель с плотной буферизацией подходит для прямого подключения полевых устройств со стандартными оптическими разъемами
179(b) для использования в вертикальных трассах в шахтах стояков зданий или от этажа к этажуХарактеристики
| Характеристика | Внутри/снаружи |
|---|---|
| Рабочая температура | от -40°C до +85°C |
| Температура хранения | от -55°C до +85°C |
| Температура установки | от -10°C до +60°C |
| Огнестойкость | Перечисленный UL тип OFNR (UL 1666) для всех волокон *FT4 (CSA C22. 2 № 232) только для 2-24 волокон |
| Сопротивление раздавливанию | 440 Н/см |
| Ударопрочность | 20 ударов |
| Flex Resist | 25 циклов |
| Тип кожуха | Д |
Стандарты
OCC Волоконно-оптические кабели с плотной буферизацией для использования внутри и вне помещений соответствуют функциональным требованиям следующих стандартов:
- UL 1666
- UL 1651
- ICEA-S-104-696
- ТИА-568
- ТИА-598
Технические характеристики
Внутри/снаружи
| Растягивающая нагрузка | Минимальный радиус изгиба | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Количество волокон | Номер детали | Конфигуратор номера детали | Диаметр мм (дюйм) | Вес кг/км (фунтов/1000 футов) | Установка N (фунты) | Операция N (фунты) | Установка см (дюйм) | Более длительный срок см (дюйм) | |
| 2 | DX002D***9KRA1 | 11. 4 (0,45) | 131.0 (88,0) | 1400 (310) | 450 (100) | 17.1 (6.7) | 11,4 (4.5) | ||
| 4 | DX004D***9KRA1 | 11. 4 (0,45) | 131,0 (88,0) | 1400 (310) | 450 (100) | 17.1 (6.7) | 11.4 (4.5) | ||
| 6 | DX006D***9KRA1 | 11. 4 (0,45) | 131.0 (88,0) | 1400 (310) | 450 (100) | 17,1 (6.7) | 11.4 (4.5) | ||
| 8 | DX008D***9KRA1 | 11,8 (0,46) | 145,0 (98,0) | 1600 (360) | 525 (120) | 17,7 (7,0) | 11,8 (4.  6) | ||
| 10 | DX010D***9KRA1 | 12,3 (0,48) | 156,0 (105,0) | 1800 (400) | 600 (135) | 18,5 (7.  3) | 12.3 (4.8) | ||
| 12 | DX012D***9KRA1 | 14,0 (0,55) | 181,0 (122,0) | 2700 (600) | 900 (200) | 21. 0 (8.3) | 14,0 (5.5) | ||
| 18 | DX018D***9KRA1 | 14,0 (0,55) | 186,0 (125,0) | 2700 (600) | 900 (200) | 21. 0 (8.3) | 14,0 (5.5) | ||
| 24 | DX024D***9KRA1 | 16,0 (0,63) | 220,0 (148,0) | 3000 (670) | 1000 (220) | 24,0 (9.  4) | 16,0 (6.3) | ||
