Гофра металлическая для проводки: как выбрать правильно

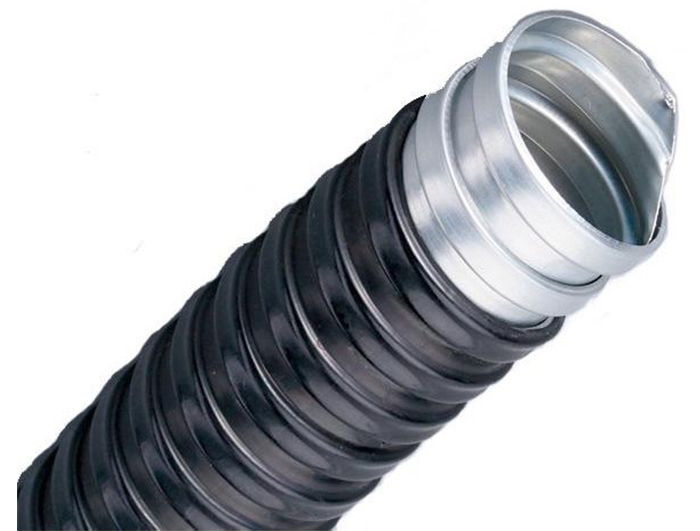

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Содержание

• Виды и характеристики гофрированной трубы
  • Виды гофрированной трубы
  • Характеристики металлической гофрированной трубы
• Применение металлической гофрированной трубы
• Преимущества и недостатки использования металлической гофры
• Вывод

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

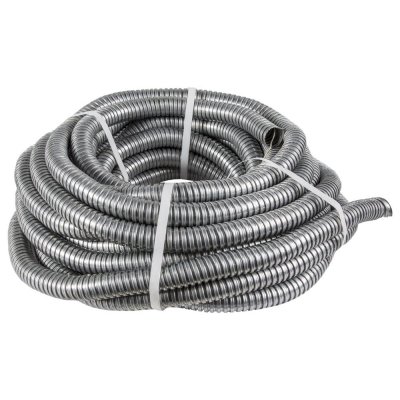

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см²,
  2. Легкая – нагрузка до 320 Н/см²,
  3. Средняя – нагрузка до 750 Н/см²,
  4. Высокая – нагрузка до 1250 Н/см²,
  5. Очень высокая – нагрузка до 4000 Н/см².
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

• Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
• Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
• Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
• Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
• Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

• Срок службы до 50 лет.
• Легко одевается на провод своими руками без применения дополнительных приспособлений.
• Защита от механических повреждений и грызунов.
• Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
• При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
• Дает возможность замены поврежденных участков кабеля.
• Является полностью не горючим материалом.
• Металл является экологически чистым материалом.
• Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

• Более высокая стоимость прокладки провода в гофре.
• Увеличение срока монтажа электропроводки
• Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

Труба гофрированная гибкая из ПВХ

узнать цену

Труба гофрированная ПВХ с зондом представляет собой полую трубу с гофрированными стенками, изготовленную из высококачественной композиции ПВХ. Чаще всего «гофра» (такое название она получила в профессиональных кругах) производится серого цвета, который явлется достаточно нейтральным и позволяет не портить внешний вид помещений при прокладке. Гофрированные трубы обладают достаточно высокой гибкостью, благодаря чему может легко использоваться при монтаже кабельных систем, линий связи и т.д. Труба гофрированная ПВХ так же используется для прокладки кабелей и проводов для скрытой или открытой электропроводки в стенах или по стенам жилых помещений, административных и промышленных зданий.

Внутри трубы гофрированной ПВХ протянута стальная проволока для более удобной протяжки кабеля через нее. Выполняет «гофра» функцию аналогичную кабель-каналам и коробам при укладке кабельных пучков и проводов силового электропитания и информационных сетей. Она предназначена в первую очередь дял защита кабеля от механических, температурных и иных воздействий. Так как гибкая гофрированная труба ПВХ сделана из самозатухающего ПВХ, она призвана защищать проводку и при пожаре. Он исключает возгорание кабеля от короткого замыкания и возможность распространение пламени по трубе и кабелю.

Использование данного вида продукции при монтаже проводки позволяет существенно упростить этот процесс (не требуется прокладывать кабель внутри стен и под штукатуркой). Более того, уменьшается и стоимость монтажа и его время. Часто гофрированные трубы используют в помещениях крупных торговых центров, складов, в быстро возодимых строениях и в случае когда требуется временная проводка в условиях неблагоприятиной среды.

Условия эксплуатации и технические характеристики гофрированной трубы:

• Механическая выносливость — свыше 0,35 кН / 5см;
• Сопротивление изоляции — не менее 100 МОМ;
• Диэлектрическая прочность — не менее 2 кВ;
• Температура монтажа — от — 5 С до +60 С;
• Cтепень защиты — IP55;
• Огнестойкость;

Диаметр применяемой гофрированной трубы зависит в основном от количества проволов, которое требуется поместить в неё.

Наиболее популярные на рынке сечения 16 мм² и 25 мм² . Трубы больших сечений менее распрстранены. кроме того, они более трудоемкие в производстве. поставляется данный вил продукции в бухтах малой длины. С Внешним видом бухт и с нашими ценами Вы можете ознакомиться в соответствующем разделе сайта.

Резюмируя все вышесказанное, отмечаем удобство и целесообразность использования гибкой гофрированной трубы ПВХ в случае необходимости облегчить процесс проводки, а так же защитить её от возможных внешних воздействий. Гофрированная труба достаточно доступная продукция, в тоже время она способна сущесвенно обезопасить прокладываемый кабель и повысить пожарную безопасность помещений.

Распределительные кабели серии D — армированные кабели с гофрированной стальной лентой (CST)

Приложения

• Идеально подходит для установки в местах, где требуется прямое закапывание или защита от грызунов
• OFCR допускает вход в стояки неограниченной длины

Характеристики

• Стальная броня легко снимается с помощью внутреннего разрывного шнура, оставляя полностью функциональный неповрежденный внутренний трос с номинальным стояком, с оригинальной маркировкой троса для идентификации
• Внесен в список UL в соответствии с разделом NEC 770. 179(b) для использования в вертикальных трассах в шахтах стояков зданий или от этажа к этажу
Кабели OFCR, внесенные в список UL
• , с внешней броневой оболочкой, рассчитанной на стояк. Эта функция устраняет необходимость сращивания наружного кабеля с внутренним кабелем в пределах 50 футов от входа в здание
• Внутренний кабель с плотной буферизацией подходит для прямого подключения полевых устройств со стандартными оптическими разъемами

Характеристики

Характеристика	Внутри/снаружи
Рабочая температура	от -40°C до +85°C
Температура хранения	от -55°C до +85°C
Температура установки	от -10°C до +60°C
Огнестойкость	Перечисленный UL тип OFNR (UL 1666) для всех волокон *FT4 (CSA C22. 2 № 232) только для 2-24 волокон
Сопротивление раздавливанию	440 Н/см
Ударопрочность	20 ударов
Гибкий резист	25 циклов
Тип кожуха	Д

Стандарты

OCC Волоконно-оптические кабели с плотной буферизацией для использования внутри и вне помещений соответствуют функциональным требованиям следующих стандартов:

• UL 1666
• UL 1651
• ICEA-S-104-696
• ТИА-568
• ТИА-598

Технические характеристики

Внутри/снаружи

					Растягивающая нагрузка		Минимальный радиус изгиба
Количество волокон	Номер детали	Конфигуратор номера детали	Диаметр мм (в)	Вес кг/км (фунтов/1000 футов)	Установка № (фунты)	Операция № (фунты)	Установка см (дюйм)	Более длительный срок см (дюйм)
2	DX002D***9KRA1		11. 4 (0,45)	131.0 (88,0)	1400 (310)	450 (100)	17.1 (6.7)	11.4 (4.5)
4	DX004D***9KRA1		11,4 (0,45)	131. 0 (88,0)	1400 (310)	450 (100)	17.1 (6.7)	11.4 (4.5)
6	DX006D***9KRA1		11,4 (0,45)	131. 0 (88,0)	1400 (310)	450 (100)	17.1 (6.7)	11.4 (4.5)
8	DX008D***9KRA1		11,8 (0,46)	145,0 (98,0)	1600 (360)	525 (120)	17,7 (7,0)	11,8 (4. 6)
10	DX010D***9KRA1		12,3 (0,48)	156,0 (105,0)	1800 (400)	600 (135)	18,5 (7. 3)	12.3 (4.8)
12	DX012D***9KRA1		14,0 (0,55)	181. 0 (122,0)	2700 (600)	900 (200)	21.0 (8.3)	14,0 (5.5)
18	DX018D***9KRA1		14,0 (0,55)	186,0 (125,0)	2700 (600)	900 (200)	21. 0 (8.3)	14,0 (5.5)
24	DX024D***9KRA1		16,0 (0,63)	220,0 (148,0)	3000 (670)	1000 (220)	24. 0 (9.4)	16,0 (6.3)

Выберите количество волокон 246810121824

Выберите тип волокна Выберите OneALE — 50 мкм OM4 ALS — 50 мкм OM2 ALT — 50 мкм OM3 ALX — 50 мкм OM2+ Extended Distance SLA — SM ITU-T G. 657.A1 SLX — SM ITU-T G.652.D WLS — 62,5 мкм OM1 WLX — 62,5 мкм OM1+ Увеличенное расстояние

Номер вашего продукта

Зарегистрируйтесь или войдите в систему, чтобы увидеть свой лист спецификаций

Щелкните символ в столбце «Конфигуратор номеров деталей» выше, чтобы перейти к листу спецификаций сборки с информацией о конкретных номерах деталей.

Инструкции

Связанные документы

Другие армированные кабели для внутреннего и наружного применения

Поговорите со знающим OCC Expert , который может найти или настроить продукт в соответствии с вашими требованиями. 800-622-7711

---

Cleerline SSF™ 6-жильный оптоволоконный кабель для прямого прокладки из армированной стали — 2000 футов

Главная | Объемный провод и разъемы | Волокно | Cleerline SSF™ 6-жильный оптоволоконный кабель для прямого прокладки из армированной гофрированной стали — 2000 футов Волокно | Кнопка с гравировкой

https://www.snapav.com/shop/AjaxRequisitionListCreateView?catalogId=10010&editable=true&currentSelection=joblistDetailsSlct&storeId=10151&langId=-1 в наличии в наличии вскоре призыв к доступности нет на складе призыв к прибытию выполненопартнером

Описание

Описание

Волоконно-оптический кабель Cleerline SSF™ из армированной гофрированной стали (ACS) для прямого прокладки состоит из общей полиэтиленовой оболочки с 6 одномодовыми волокнами и водоблокирующими нитями Kevlar®. Сердцевина кабеля защищена гофрированной трубой из армированной стали, которая обеспечивает простоту установки и высокую устойчивость к раздавливанию.

Cleerline SSF™ 6-жильный оптоволоконный кабель прямого залегания из армированной гофрированной стали

Распределительный оптоволоконный кабель Cleerline SSF™ из армированной гофрированной стали (ACS) прямого заложения состоит из общей полиэтиленовой оболочки с 6 одномодовыми волокнами и водонепроницаемого кевлара® пряжа. Сердцевина кабеля защищена гофрированной трубой из армированной стали, которая обеспечивает простоту установки и высокую устойчивость к раздавливанию.

Области применения включают прямое заглубление и установки, требующие превосходных характеристик на изгиб и сопротивления раздавливанию. Кабель защищен полиэтиленовой оболочкой, устойчивой к ультрафиолетовому излучению.

Одномодовое волокно позволяет передавать сигнал на большие расстояния (более 1000 футов). Убедитесь, что все разъемы и компоненты совместимы с одномодовыми волокнами.

Броня из гофрированной стали

Под наружной оболочкой из устойчивого к ультрафиолетовому излучению полиэтилена находится броня из гофрированной стали, обеспечивающая устойчивость к раздавливанию.

Go Long

Испытайте большую пропускную способность на большем расстоянии. Одномодовое волокно Cleerline позволяет передавать сигналы на расстояние более 1000 футов без потери соединения, что делает ваш мир намного меньше.

Безопасность превыше всего

Пришло время исключить ударный фактор из проводки. Одномодовое волокно Cleerline не проникает в кожу или мягкие ткани, что делает работу с ним безопасной.

Технические характеристики

Технические характеристики

CN-6ACS9125OS2PE-B2K
Черный
Внешний диаметр: 9 мм
от -20°C до 75°C
от -30°C до 60°C
62 фунта / 1000 футов
2000 футов
Динамический 20D
Для установки: 2000 Н (450 фунтов силы) Для длительной нагрузки: 600 Н (135 фунтов силы)
ОС2
6 нитей
