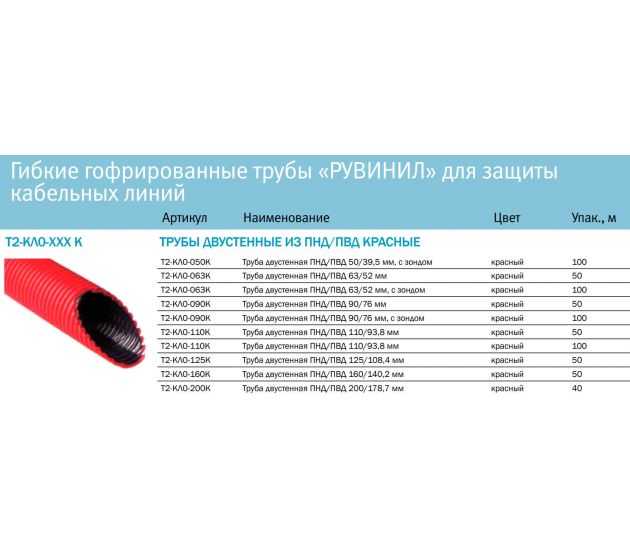

Наружный диаметр гофрированной (ПВХ) трубы

📝 Главная » 🏡 Загород / Стройка » 🔨 Разное

Автор: Pavel Markovich

Быстрая навигация по статье (содержание)

  1. Труба гофрированная ПВХ наружный диаметр.
  2. Труба гофрированная легкая с зондом:
  3. Труба гофрированная тяжелая с зондом
  4. Виды гофры для прокладки кабелей.

При выборе необходимого диаметра кабеленесущих систем, а именно — металлорукава, гофрированной трубы, жесткой ПВХ — необходимо руководствоваться следующим правилом: площадь кабеля, провода должна занимать не более 30% площади металлорукава, гофрированной ПВХ (рассчитанная относительно внутреннего диаметра).

Данное изделие предназначается для прокладывания разного типа проводки в помещениях и на открытой местности. Для ее изготовления используется ПВХ, ПНД, ПВД и нержавеющей стали.

Внешний диаметр изделия составляет от 16 (мм) до 200 (мм), внутренний – от 10.7 (мм) до 172 (мм). Длина гофротрубы колеблется от 15000 (мм) до 100000 (мм).

Основные размеры:

  • Наружный: 16 (мм), 20 (мм), 32 (мм), 40 (мм), 50 (мм), 90 (мм), 140 (мм), 200 (мм).
  • Внутренний: 10.7 (мм), 18.3 (мм), 24.5 (мм), 39.6 (мм), 62.5 (мм), 94 (мм), 137 (мм), 172 (мм).
  • Длина бухты: 15000 (мм), 20000 (мм), 25000 (мм), 30000 (мм), 50000 (мм), 100000 (мм).

В приведенной ниже таблице вы сможете ознакомиться с доступными параметрами гофротруб пвх:

Труба гофрированная легкая с зондом:
Диаметр гофротрубы ПВХНаружный диаметр, ммВнутренний диаметр, ммКоличество в бухте, пог. мПримерный объем бухты, м3Масса бухты, кг
16 мм16 ± 0,410,7 ± 0,31000,053,6
20 мм20 ± 0,414,2 ± 0,31000,0854,6
25 мм25 ± 0,418,3 ± 0,4750,14,75
32 мм32 ± 0,424,5 ± 0,4500,14,48
40 мм40 ± 0,431,5 ± 0,4250,153,07
50 мм50 ± 0,439,6 ± 0,4200,23,38

Вторая таблица:

Труба гофрированная тяжелая с зондом
НаименованиеНаружный
диаметр, мм		Внутренний
диаметр, мм		Количество
в бухте, пог. м		Примерный объем
бухты, м3		Масса бухты, кг
16 мм16 ± 0,410,7 ± 0,31000,054,09
20 мм20 ± 0,414,2 ± 0,31000,0855,29
25 мм25 ± 0,418,3 ± 0,4750,15,49
32 мм32 ± 0,424,5 ± 0,4500,15,23
40 мм40 ± 0,431,5 ± 0,4250,153,58
50 мм50 ± 0,439,6 ± 0,4200,24,05

Виды гофры для прокладки кабелей.

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке рекомендуеться укладывать тяжелую гофру.
  • Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов стоит использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
  • Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Понравилась статья? Поделиться с друзьями:

Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой

Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой


Наши таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой помогут вам правильно подобрать гофротрубу для самых распространенных видов кабелей.



Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава.
Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Кабель ВВГ 2х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Кабель ВВГ 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 2х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 2х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х1. 5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Кабель BBГ 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 3х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 4х1.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 4х2.5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 4х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 4х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 4х16 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель ВВГ 4х25 Труба жесткая 50 Металлорукав 50
Кабель ВВГ 4х35 Труба жесткая 63 Металлорукав 50
Кабель ВВГ 4х50 Труба жесткая 63 Металлорукав 63
Кабель ВВГ 5х1. 5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 5х2.5 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 5х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 5х6 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 5х10 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель ВВГ 5х16 Труба жесткая 50 Металлорукав 50 Гофротруба ПВХ 50
Кабель ВВГ 5х25 Труба жесткая 50 Металлорукав 50
Кабель ВВГ 5х35 Труба жесткая 63 Металлорукав 63
Кабель ВВГ 5х50 Труба жесткая 63 Металлорукав 80



Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава.
Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Кабель АВВГ 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 2х4 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 2х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 2х16 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 3х4 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х16 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 3х4+1х2.
5		 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х6+1х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х10+1х6 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х16+1х10 Труба жесткая 40 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х25+1х16 Труба жесткая 50 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 3х35+1х16 Труба жесткая 50 Металлорукав 50
Кабель АВВГ 3х50+1х25 Труба жесткая 63 Металлорукав 50
Кабель АВВГ 3х70+1х35 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 3х95+1х50   Металлорукав 63
Кабель АВВГ 3х120+1х70   Металлорукав 80
Кабель АВВГ 4х2. 5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 4х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 4х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 4х16 Труба жесткая 40 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 4х25 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 4х35 Труба жесткая 50 Металлорукав 50
Кабель АВВГ 4х50 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 4х70 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 4х95   Металлорукав 80
Кабель АВВГ 4х120   Металлорукав 80



Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава.
Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Провод ПВС 2х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ПВС 2х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 2х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 2х1.5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 2х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 3х0. 5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 3х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 3х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 3х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 3х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 3х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 4х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ПВС 4х0. 75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 4х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 4х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 4х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 4х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 5х0.5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 5х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 5х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 5х1. 5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 5х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 5х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 5х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32



Таблица соответствия размеров провода ШВВП и гофротрубы, трубы жесткой, металлорукава.
Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Провод ШВВП 2х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 2х0. 75 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 2х1 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 2х1.5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ШВВП 2х2.5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ШВВП 2х4 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 25
Провод ШВВП 2х6 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Провод ШВВП 3х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 3х0. 75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ШВВП 3х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ШВВП 3х1.5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ШВВП 3х2.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 25
Провод ШВВП 3х4 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ШВВП 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
