Гофра для электрокабеля: нужна или нет в частном доме

Когда гофрированные трубы-оболочки для кабеля действительно полезны и в каких случаях при монтаже электропроводки в загородном доме можно обойтись без них. Филипп Урбан, журналист и практик-эксперт в сферах строительства и ремонта, разобрался в вопросе.

Когда гофра полезна

Внутри дома:

• Для наведения порядка в скрытой электропроводке, например разводки по разным каналам силовых линий, разнокалиберных проводов, линий слаботочки (интернет, кабели систем пожарной и охранной сигнализации, домофон, видеонаблюдение).
• Ради эстетичности: открытая проводка в гофрах смотрится надежнее, добротнее, эстетичнее, чем просто кабели, проложенные по стенам и потолку.
• На всякий случай: чтобы была возможность заменить небольшие прямолинейные участки силового кабеля без долбежки стен. Например, при небольшом ремонте домашней автоматики можно попытаться аккуратно вытянуть гибкий кабель сигнализации или линии связи, надежно соединив его с новым. Но протащить длинный силовой кабель даже с одним изгибом вряд ли получится.

Снаружи:

• Под землей. В защитной оболочке прокладывают подземные кабели, питающие ландшафтное освещение, приводы автоматических ворот, скважинных насосов, очистных сооружений канализации с принудительной аэрацией. Это усиливает защиту от влаги и снижает вероятность механических повреждений.
• Над землей. Гофры также используются для дополнительной защиты от влаги и старения на солнце кабельных сборок при открытой проводке по воздуху (на подвесах). Например, от дома к бане, хозблоку, уличному светильнику в беседке и т. д. Особенно защита пригодится нежным кабелям слаботочных систем (видеонаблюдение, интернет, связь, домофон, охранная и пожарная сигнализация).
• Для эстетики и дополнительной защиты кабелей при открытом монтаже силовых линий на разных основаниях: стенах, балках, цоколе и прочем.

Какую гофру взять

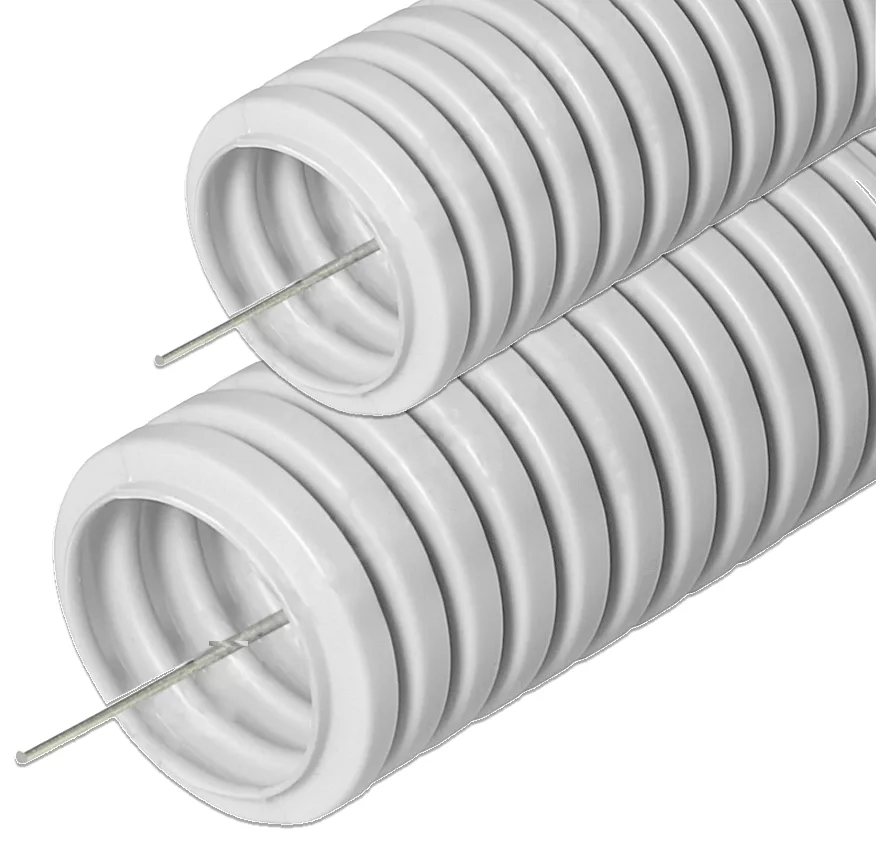

Белые или серые гофрированные трубы из поливинилхлорида (ПВХ) не любят долгого контакта с грунтовой влагой, а под воздействием дневного света стареют и начинают крошиться. Огнестойкость тоже никакая: от высоких температур ПВХ хотя и не горит, но плавится. Идеальное место для ПВХ-гофры — в толще монолитного бетона, стяжке пола, под слоем штукатурки в штрабах кирпичных и газобетонных стен.

Черные и оранжевые гофрированные трубы из полиэтилена низкого давления (ПНД) — более прочные, устойчивы к солнечному ультрафиолету. Поэтому их можно использовать и для подземной укладки, и для проводки на улице. Но ни в коем случае не в помещении — такие трубы хорошо горят и могут стать причиной распространения огня по помещениям и этажам

Синие полипропиленовые (ППР) гофротрубы по свойствам близки к ПНД, то есть устойчивы к ультрафиолету и механическим нагрузкам. Главное отличие — огнестойкость: при пожаре они будут нехотя плавиться, но сами гореть откажутся. Такие можно использовать и под землей, и на улице, и в помещении.

Также для защиты кабелей и проводов используют оцинкованный металлорукав, который производится из стальной ленты. Такой может выпускаться в защитной герметизированной оболочке. Основная сфера применения — дополнительная механическая защита кабелей на улице и в тяжелых производственных условиях. Он также может быть использован для временной защиты кабеля, например при обеспечении электроснабжения стройки. В земле при постоянном контакте с влагой такая «броня» долго не живет.

От чего гофра защиту не гарантирует

Не стоит ждать, что такая защита проводов спасет от:

• термических повреждений с оплавлением изоляции кабеля, а тем более — от пожара: гофры прогорят быстрее изоляции
• повреждений и разрушений кабельных оболочек, вызванных длительным контактом с влагой или постоянным пребыванием во влажной среде
• серьезных механических воздействий, например от случайного повреждения скрытого кабеля сверлом

Важно помнить, что гофра — это только дополнительная защита. Но бывают случаи, когда «упаковка» кабелей в гофры — лишняя работа, которую невозможно объяснить требованиями электро- и пожарной безопасности.

Нужна ли гофра для проводов в каменном доме

Если стены и прочие конструкции из негорючих материалов, а кабели имеют защитную оболочку, то нет.

Вот что говорят по этому поводу ПУЭ

Свернуть

В «Правилах устройства электроустановок», п. 7.1.37 (вот их актуальные версии с платным и бесплатным доступом), написано: «В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке».

Как правило, в домашнем монтаже используют кабели марок ВВГнг LS и NYM. Первый имеет двойную изоляцию (защитную оболочку) из не поддерживающего горение ПВХ-пластиката c пониженным дымо- и газовыделением, второй — тройную. Их убирать в гофру при скрытом монтаже проводки не обязательно.

Есть ситуации, когда гофра только мешает: например, при прокладке кабельных трасс в несущих железобетонных стенах, которые нельзя штрабить (то есть делать канавки для прокладки проводов). Кабель диаметром 10–12 мм без дополнительной «упаковки» потребует для «укрытия» гораздо меньшего слоя штукатурки, чем такой же, но в трубке с наружным диаметром 20 мм.

Можно ли использовать гофру в деревянном

или каркасном доме

Здесь все сложнее: нигде в требованиях прямым текстом не написано, что можно, а что нельзя в деревянном доме. При этом нормативы делают различия для скрытой проводки в сгораемой и несгораемой среде.

Открытую проводку проводов и кабелей в защитной оболочке делать можно.

Вот что говорят на этот счет нормативы

Свернуть

Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий.

Правила проектирования и монтажа», п. 15.5, гласит: «В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм² в ПВХ-изоляции в исполнении по ГОСТ 31565».

В упомянутом ГОСТе кабельных изделий обозначены требования к пожарной безопасности кабельной продукции. Им полностью соответствуют кабели NYM и ВВГнг-LS: «упаковка» им не нужна.

Скрытую проводку в дереве и прочих пожароопасных конструкциях обязательно надо защитить дополнительно негорючей оболочкой.

Как советуют это сделать ПУЭ

Свернуть

Пункт 7.1.38 ПУЭ-7 гласит: «Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять за потолками и в пустотах перегородок из горючих материалов в металлических трубах».

Продиктовано такое требование правилами пожарной безопасности.

Пластиковые гофры от пожара не спасут, хотя и вреда от них не будет. И в любом случае придется нести дополнительные затраты. Придется позаботиться о том, чтобы конструкции были несгораемыми: теплоизоляция — на основе негорючей базальтовой ваты, огнестойкого гипсокартона, штукатурки и т. п.

Строительные нормы такой вариант допускают

Свернуть

СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» допускает прокладывание «проводов в защитных оболочках или кабелей в оболочках из материалов, не распространяющих горение» через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий (пп. 13.5.1–13.5).

Подведем итоги

Практического смысла в использовании гофр при монтаже кабелей ВВГнг и NYM нет. По сути, это запасной слой изоляции, который не обеспечивает полной защиты. Опасности она тоже не представляет — кроме не всегда обоснованной уверенности заказчика, что все сделано профессионально и «как надо».

Такая уверенность — верный шанс упустить из виду другие, не менее важные противопожарные меры, такие как расчет нагрузок на электросеть, использование сертифицированных «автоматов» и качественных кабелей без «скруток» в скрытых полостях, использование негорючих материалов, а также обработка сгораемых конструкций антипиренами и антисептиками.

#гофротруба #ремонт #строительство #частая ошибка #электрика #электропроводка

13.02.2022

Гофра для кабеля и проводов: виды, размеры, монтаж

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Предназначение изделия
• 2 Разновидности
• 3 Металлорукав
• 4 ПВХ
• 5 Полиэтилен и полипропилен
• 6 Преимущества изделия

При укладке электрического провода для защиты кабеля принято использовать гофрированный рукав. Разновидностей способов защиты электрокабеля довольно много, и у каждого есть особенности, преимущества и минусы.

Гофра незаменима при выполнении монтажа или демонтажа, так как в процессе таких работ очень легко повредить кабель. Гофра для проводов гарантирует достаточную защиту от преждевременных повреждений, а также изолирует оплетку жил.

Предназначение изделия

Любой кабель, подключенный в электросеть, является потенциальной угрозой, так как несет в себе электрическое напряжение. Поэтому применение гофры для кабеля распространено: ее эксплуатируют в открытом и закрытом монтаже; на улице и в помещениях. В декоративных целях используется кабель-канал.

Во избежание поражения током необходимо изолировать электрокабель от незащищенного прикосновения. Неважно, какой материал будет для этого использован, главное — обеспечить защиту от тока, который протекает по жилам. Однако срок годности изоляции ограничен, составляющие провода, алюминий и медь, прослужат максимум до 25 лет. Оплетка же выходит из строя уже в первые 3-4 года с начала эксплуатации.

Чаще всего сроки эксплуатации снижаются из-за следующих факторов:

• увеличенный уровень влажности;
• чрезмерные нагрузки и перегревы;
• ультрафиолет и пр.

Вышеуказанные факторы легко провоцируют пробои, пожары, замыкания, поражение током. Чтобы всего этого избежать, квалифицированные специалисты в целях соблюдения техники безопасности рекомендуют укладывать кабелей в гофрорукав. В этом случае электрокабель по крайней мере при физических прикосновениях будет безопасен и одновременно защищен от внешних воздействий. Еще одно преимущество гофрорукава заключается в том, что он позволяет с легкостью заменить старый кабель на новый, независимо от места нахождения канала. При этом электрокабель, уложенный в гофру, защищается от повреждений различного типа, ультрафиолета, влаги и т.п.



Самая распространенная проблема в электрике – возгорание. Производство гофры для кабелей нацелено на предотвращение пожаров. В процессе производства используются негорючие или самозатухающие материалы. Это значит, что существует меньше вероятности, что кабель загорится и пламя распространится.

Разновидности

Гофра для кабеля производится в основном из двух компонентов: металла и пластика, также бывает сочетание материалов – железо, покрытое ПВХ. Для разных ситуаций используется разная гофра для электропроводки — для улицы подходит один вид, для протяжки под землей другой, в интерьерных целях третий.

Она характеризуется по прочности, толщине и конструкции:

• Легкая — нагрузка до 320 Н/ 5 см2, хорошо подходит для тонких стен. В основном укладывается под обшивкой.
• Средняя — нагрузка до 750 Н/ 5 см2, монтируется в штробу.
• Тяжелая — нагрузка до до 1250 Н/ 5 см2, толстостенный и жесткий материал, подходит для монтажа на полах.
• Армированная — нагрузка до 4000 Н/ 5 см2 и более. Имеют форму спирали и пластиковую оболочку. Эксплуатируется подземным и навесным методом.

От ширины зависит гибкость и мягкость. Чем больше гибкости, тем меньше прочности, гофрорукав становится более уязвимым перед механическими повреждениями. При слишком толстой стенке трубу трудно согнуть под прямым углом, скорее всего, она просто сломается.

Однако уровень защиты от толстых гофрорукавов гораздо выше, чем у гибкого изделия, они обеспечивают защиту от влаги и пыли и незаменимы при укладке провода под землей.

Металлорукав



Металл всегда отличался от других материалов пожаростойкими и противоударными свойствами. Защита из металлической гофры сможет выдержать химию, влагу, ультрафиолет и другие физические повреждения. В отличие от своего пластикового конкурента, металлорукав прослужит гораздо больший срок службы. И хотя данное изделие хорошо противостоит возгоранию и влаге, оно непригодно для подземной эксплуатации, так как подвержено ржавчине.

Этот тип можно разделить на:

1. РЗ-Ц, РЗ-ЦХ, РЗ-ЦА — оцинкованная сталь.
2. РЗ-СЛ и РЗ-СЛ-Х — стальная луженая лента.
3. РЗ-ЦП — изделие с изоляцией из ПВХ.

Металлорукава производят с фланцами и торцами. Есть варианты, предназначенные для особо опасных условий, — взрывозащищенные или противостоящие высокому давлению. Все виды используются в промышленной сфере, в домостроении неактуально из-за высокой себестоимости.

Металлорукав производится путем накручивания ленты спиралью. В результате получается изделие с высоким уровнем герметичности. Если сильно нажать на материал, стыки разойдутся, и рукав расползется на несколько частей.

Металлорукав практично эксплуатировать на улице или в деревянном помещении. Он не нагревается, вследствие чего не провоцирует пожар. Если нужна герметичность, изделие должно иметь оболочку из поливинилхлорида, которая гарантирует защиту стальной основы от влаги и пыли.

ПВХ

Гофра из поливинилхлорида отличается доступной ценой и способностью к самозатуханию благодаря специальным присадкам. Из минусов — непереносимость ультрафиолета, солнечный свет портит материал, тем самым ограничивая его срок службы.

Область применения гофрированной трубы — только внутри помещения. Провода укладываются за обшивкой или другими элементами декора, так как внешний вид гофры оставляет желать лучшего (отсутствует эстетика и презентабельность).

Гофрорукав ПВХ не переносит температурные перепады и повышенную влажность. При сильных холодах гофрорукав из ПВХ замораживается, его легко повредить. На жаре материал плавится и деформируется. Конечно, это не уничтожает его кардинально, но сроки службы заметно сокращается. Крайне не рекомендуется прокладывать проводку там, куда попадают прямые солнечные лучи.

Вода также разрушает гофрорукав (в отличие, например, от ПВХ труб, которые рассчитаны на взаимодействие с влагой). Поэтому лучшее помещение для него – сухое, отапливаемое.

Полиэтилен и полипропилен

Эти разновидности имеют похожие характеристики и стоимость. Не подвержены воздействию воды, солнечных лучей, температуры. Это универсальное изделие, подходит для внешнего и внутреннего монтажа. Единственная разница между ними состоят в том, что первый способен к возгоранию, а второй обладает способностью к самозатуханию. Но несмотря на это, у обоих вариантов хорошие показатели при температурных перепадах, их можно эксплуатировать во многих местах: гаражах, подсобных помещениях, на улице и т.д.

Преимущества изделия

В целом монтаж гофрорукавов выполняется просто и без каких-либо затруднений. Гофра имеет демократичную цену и соответствует принципу «чем лучше защита, тем больше стоимость».

Изделия имеют стандартный цвета: гофра для проводов из ПВХ— серый, из полиэтилена – черный, из полипропилена – синий. Для кабельных трасс предусмотрены свои цветовые стандарты, поэтому в процессе производства добавляется требуемый краситель.

Гофра для кабелей – это отличная защита провода, которая помогает избежать критичных повреждений и непредвиденных расходов, незаменимая при обеспечении безопасности помещения.
