назначение, виды и рекомендации по монтажу

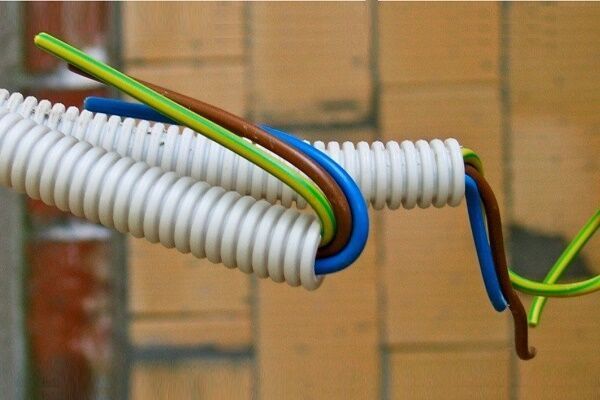

Часто электромонтажные работы требуют прокладки электрической проводки открытым способом. В этом случае возникает необходимость защитить электрокабель от внешних воздействий, таких как ветер и осадки. Чтобы конструкция выглядела аккуратно и оставалась безопасной для использования, в нее монтируют гофрированную трубку (гофру). Она представляет собой дополнительный слой изоляции для электропроводки. Какие виды гофры существуют и как правильно производить ее монтаж, расскажем далее.

Предназначение

Специалисты рекомендуют не пренебрегать техникой безопасности, и обязательно помещаолько причин и обоснований:

  • Гофрированные трубы из негорючих материалов помогут защитить конструкцию от огня в случае пожара. Особенно это актуально для стен, которые выполнены из горючей основы или дерева.
  • Проводка, вмонтированная в панели из пластика, гипсокартона или вагонки, беззащитна перед механическими воздействиями, которые могут на нее оказываться.
    Гофра сведет к минимуму вероятность случайного повреждения кабеля.
  • При монтировании кабельной разводки в основание пола гофрированная труба защищает конструкцию от сдавливания или нечаянного повреждения при возведении бетонной стяжки.
  • При помещении кабеля в стяжку пола в дальнейшем может возникнуть необходимость его заменить. Чтобы не нарушать целостность полового покрытия, разводку помещают в гофру, из которой потом можно легко и без повреждений извлечь кабель.

Важно выбирать достаточно плотный гофрированный материал, который будет устойчив от попадания влаги, открытых солнечных лучей и механического воздействия. Особенно это актуально в случае проведения кабеля по улице. Открытое расположение конструкции также предполагает правильное ее размещение вдоль определенного ограждения. Нужно соорудить армированные трубы и подвесить на них кабель, облаченный в защитную гофру.

Виды гофроизоляции

Выбрать подходящий гофрированный защитный слой поможет знание о разделении гофры на некоторые виды по определенным критериям.

В зависимости от прочности трубы

Изоляционные трубы, исходя из определенной прочности, могут быть следующими:

  1. Легкими. Гибкие с тонкими стенами гофры, применяемые для прокладки кабелей, которым не страшны нагрузки. Как правило, их помещают в безопасные места, например, в потолочную нишу или стену. Изделия неспособны выдержать нагрузку свыше 320 Н / 5 см.
  2. Тяжелыми. Стенки отличаются средней степенью прочности и могут вынести нагрузку до 750 Н / 5 см. Используют для невидимого монтажа проводки в стяжках или стенах. Подходят для монолитного строительства.
  3. Сверхтяжелыми. Стенки изделий очень толстые, но не гибкие. Они выдерживают нагрузки вплоть до 1250 Н / 5 см. Применяются для прокладки кабеля под землей или в стяжке. Поворотные зоны труб обязательно фиксируют специальными уголками, чтобы не повредить изделие в изгибе.
  4. Армированные. Поверх идет оболочка из пластика, в которую вставлена спираль в виде проволоки. Это придает трубе сверхпрочность. Армированные гофры применяют при подземной проводке или при проведении кабеля на открытом пространстве. Их максимально допустимая нагрузка составляет 4000 Н / 5 см.

Приспособления для укладки кабеля в гофру

Гофрированные трубы можно приобрести без проволочной протяжки или с ней. Протяжка представляет собой прочную и тонкую струну из стали, которая располагается по всей длине трубы в ее внутренней части. С ней укладывать кабель в защитную основу намного проще и удобнее. Изделия с протяжкой имеет смысл брать тогда, когда длина кабеля слишком велика.

По материалу

Гофрированные трубы могут производиться из следующих материалов:

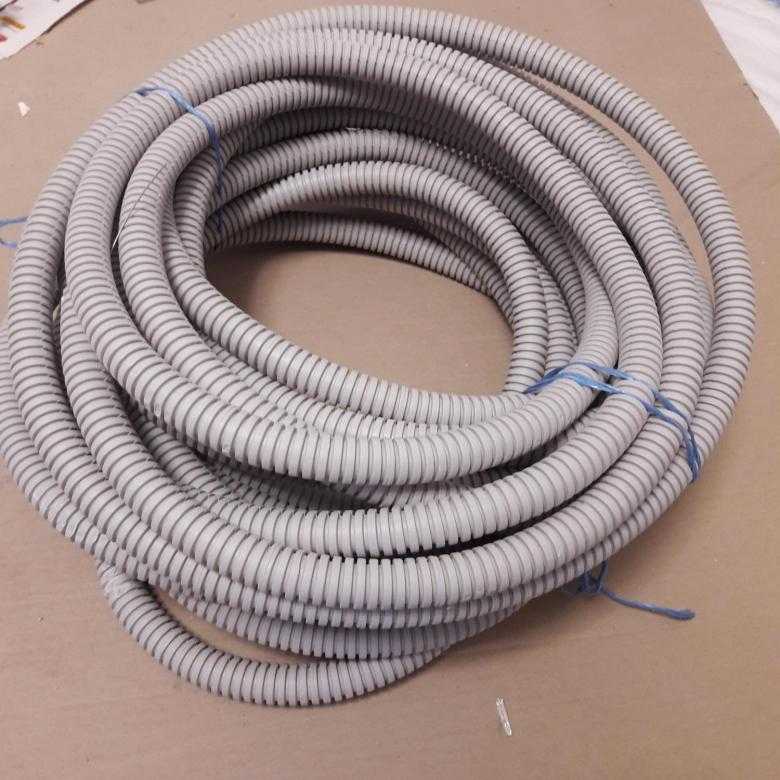

  • ПВХ. Поливинилхлоридные гофры обозначаются серым цветом. Материал имеет свойство самозатухаться при возгорании, что влияет на безопасность при коротком замыкании. Невосприимчив к влаге, поэтому используется во влажных помещениях.
  • ППР. Полипропилен выделяют синим цветом. Материал горюч, поэтому используется при протяжке проводки на объектах, где отсутствует высокая нагрузка, например, на сигнальных линиях. ППР устойчив к открытым солнечным лучам и влаге. Его можно эксплуатировать при температуре от -40 до +45 градусов.
  • ПНД. Полиэтилен низкого давления обозначают оранжевым и черным оттенком. Влагостойкий, горючий и устойчивый к химическим воздействиям. Выдерживает перепады температур от -40 до +90 градусов.
  • ПА. Полиамид выделяют темно-серым цветом. Гибкий, негорючий, устойчивый к атмосферным и химическим влияниям. Может эксплуатироваться в температурных промежутках от -60 до +157 градусов.
  • Металл. Используют нержавеющую или оцинкованную сталь, которая невосприимчива к влаге, не поддерживает горение и выдерживает высокие механические нагрузки. Используется при температуре от -60 до +400 градусов.
  • Комбинированный состав. Может объединять несколько видов материалов.

Конструктивные особенности

Трубы из полимерного материала могут быть однослойными или двуслойными. Второй вариант представляет собой армированную изоляцию. Между внутренним и наружным слоем полимера прокладывается металлическая пружина в виде спирали. Двухслойный вариант также может использоваться и не в армированных изделиях. Иногда внутренний слой схож с рельефом гофры, но часто имеет гладкую поверхность. Гладкая гофра для укладки кабеля удобнее, но и цена ее на порядок выше.

Металло-полимерные трубы могут быть из трех слоев. Полимерное покрытие наносится снаружи и внутри. Такой вариант надежнее, так как обеспечивает защиту от влаги, пыли, механических ударов и огня. Важно отметить устойчивость изоляции и к укусам грызунов, что немаловажно при укладке кабеля по земле.

Размеры

Диаметр гофры может составлять от 16 до 63 мм. При выборе изделия, в которое планируется поместить несколько кабелей, учитывается 65 % площади поперечного сечения трубы, которая должна быть не занята. Это необходимо соблюсти с целью исключения перегрева плотно расположенных проводов. Пустое пространство позволит вывести лишнее тепло.

Рекомендуемые товары

Ошибка получения цены товара «Дополнительный полюс 630А для рубильника TwinBlock EKF PROxima»

Внутренний диаметр гофры будет соответствовать внешнему диаметру строго пропорционально. Так, при внешнем диаметре в 20 мм внутренний будет равен 14,1 мм, при 25 мм – 18,3 мм, при 40 мм – 32,5 мм, при 50 мм – 39,6 мм, при 63 мм – 50,6 мм. Длина в стандартной заводской бухте может составлять от 15 до 100 м.

Рекомендации по монтажу гофрированной изоляции

Для упрощения выполнения монтажных работ, связанных с прокладкой провода и погружения его в гофру, следует соблюсти ряд нюансов.

Как укладывать кабель в гофру?

Если труба оснащена протяжкой, то конец провода скручивают с каким-либо концом ее струны. Изолентой плотно обматывают узел соединения, чтобы получить некий «обтекатель». В таком варианте неровности канала гофры не будут цепляться. Далее без спешки вытянуть проволоку протяжки с другой стороны трубы. Делать это до того момента, пока из отверстия не выйдет кабель. Провода крепят изолентой к гофре с обоих сторон трубки.

Гофрированная труба без протяжки требует другого подхода. Несколько кабелей складывают вместе и скрепляют изолентой. Делают это с интервалом в 400–500 мм. Концы кабелей обматывают на 100 мм. Если кабель слишком гибок, то предварительно на всю длину трубы протягивается жесткая проволока.

Как крепить гофрированные трубы с проводкой?

Если проводка протягивается на улице, то гофру крепят на каркас из металла. Ее закрепляют пластиковыми хомутами на тросе, который крепится между двумя соседними зданиями. Использовать для таких целей рекомендуется ПВХ, ПА и ППР гофры. Они устойчивы к атмосферным воздействиям и выдерживают резкие перепады температур.

Наружные проводки, которые размещаются по стене или на потолке, требуют применения дополнительных пластиковых клипс.

Их выбирают исходя из размера гофры. Их крепят дюбелями или саморезами вплотную к поверхности. Клипсы располагают с шагом от 400 до 500 мм.

Если предполагается помещать проводку внутрь стены, то для гофры вырезают болгаркой или перфоратором специальные каналы. В них располагают гофру при помощи дюбель-хомутов. Можно вместо них взять крепежи самодельного изготовления. Это может быть полоска из металла или отрезок жесткой проволоки. Их скрепляют дюбелями. При необходимости скрыть электропроводку под потолочным навесом используется зафиксированная на подвесах гофра. Так будут крепко держаться профили из металла.

Обязательно соблюдают плавность поворотов электрической проводки, если кабель планируется устанавливать в гофрированную трубу, заранее закрепленную. При установке кабеля сразу вместе с трубой плавность изгибов впоследствии будет удобна для замены проводки с повреждениями, если такая необходимость возникнет. Для этого сначала обесточивают кабель и вытягивают его из гофры.

При этом новый вставляют одновременно с выемкой старого.

Какие сложности могут возникнуть при использовании гофры?

Список возможных трудностей следующий:

  • Если возникает необходимость делать проводку скрытой, то без штробления стен не обойтись. Проблема в том, что несущие внешние поверхности трогать нельзя, а при прокладке во внутренних стенах довольно сложно не нарушить целостность арматуры.
  • Бетонные стены самостоятельно штробить сложно. А наем специалиста обойдется недешево. Сквозное сверление увеличивает стоимость на порядок.
  • При проектировании проводки нужно тщательно продумать размер гофры. Без специального расчета это сделать довольно сложно. Если количество проводов будет превышать допустимый диаметр, то это создаст проблемы при эксплуатации. Повысится риск замыкания.

Пример из каталога

Труба ПВХ гофр. с протяжкой 32 мм (50м)

Принадлежит к легкой серии ECO LITE и применяется для изоляции кабеля в качестве дополнительной меры защиты.

Трубе ПВХ не страшны осадки и высокие температуры. Она не подвержена эрозии и имеет высокую степень устойчивости к разного рода механическим нагрузкам. Можно использовать как для открытой, так и скрытой проводки, а также заливки в бетонное основание. Благодаря повышенной прочности и улучшенной формуле ПВХ не поддерживает горение и обладает свойством самозатухания.

Выпускается с размером внешнего диаметра в 32 мм, внутреннего – 24,3 мм. Установленный для применения температурный диапазон составляет от -5 до +60 градусов. Имеет серый цвет под обозначением RAL 7035. Обладает защитным уровнем IP 55. В каталоге можно найти по ссылке https://www.smsm.ru/product/truba-pvkh-gofr-s-protyazhkoy-32-mm-50m/.

Труба ПВХ гофр. с протяжкой 20 мм

Ключевыми характеристиками изделия можно назвать причисление его к легкой серии ECO LITE. Приобретается в качестве формирования надежной защиты кабеля от агрессивных внешних факторов. Изоляция помогает избежать проникновения внутрь воды, таким образом предотвращая коррозийные процессы. Электропроводке с ПВХ-трубой не страшны резкие перепады температур в диапазоне от -5 до +60 градусов, открытое пламя огня и эрозия.

Область применения: скрытая или открытая проводка, а также заливка в бетон. Высокие прочные характеристики и улучшенная формула ПВХ позволяют отнести трубу к уровню защиты IP 55. Серый цвет стоит под обозначением RAL 7035. Внешний диаметр изделия составляет 20 мм, а внутренний – 14,1 мм. Ссылка на товар в нашем каталоге: https://www.smsm.ru/product/truba-pvkh-gofr-s-protyazhkoy-20-mm/.

Таким образом, для электропроводки гофрированная труба нужна в целях обеспечения ее защиты от внешних факторов среды. Применяется для кабелей в помещении, на улице и под землей. Выбор подходящего изделия осуществляется исходя из расчетов нужного диаметра, длины гофры в соотношении с количеством проводов, которые нужно в ней пропустить. При монтаже соблюдают определенные правила, которые позволяют безопасно и качественно проделать работу.


Гофра для электрокабеля: нужна или нет в частном доме

Когда гофрированные трубы-оболочки для кабеля действительно полезны и в каких случаях при монтаже электропроводки в загородном доме можно обойтись без них. Филипп Урбан, журналист и практик-эксперт в сферах строительства и ремонта, разобрался в вопросе.

Когда гофра полезна

Внутри дома:

  • Для наведения порядка в скрытой электропроводке, например разводки по разным каналам силовых линий, разнокалиберных проводов, линий слаботочки (интернет, кабели систем пожарной и охранной сигнализации, домофон, видеонаблюдение).
  • Ради эстетичности: открытая проводка в гофрах смотрится надежнее, добротнее, эстетичнее, чем просто кабели, проложенные по стенам и потолку.
  • На всякий случай: чтобы была возможность заменить небольшие прямолинейные участки силового кабеля без долбежки стен. Например, при небольшом ремонте домашней автоматики можно попытаться аккуратно вытянуть гибкий кабель сигнализации или линии связи, надежно соединив его с новым. Но протащить длинный силовой кабель даже с одним изгибом вряд ли получится.

Снаружи:

  • Под землей. В защитной оболочке прокладывают подземные кабели, питающие ландшафтное освещение, приводы автоматических ворот, скважинных насосов, очистных сооружений канализации с принудительной аэрацией. Это усиливает защиту от влаги и снижает вероятность механических повреждений.
  • Над землей. Гофры также используются для дополнительной защиты от влаги и старения на солнце кабельных сборок при открытой проводке по воздуху (на подвесах). Например, от дома к бане, хозблоку, уличному светильнику в беседке и т. д. Особенно защита пригодится нежным кабелям слаботочных систем (видеонаблюдение, интернет, связь, домофон, охранная и пожарная сигнализация).
  • Для эстетики и дополнительной защиты кабелей при открытом монтаже силовых линий на разных основаниях: стенах, балках, цоколе и прочем.

Какую гофру взять

Белые или серые гофрированные трубы из поливинилхлорида (ПВХ) не любят долгого контакта с грунтовой влагой, а под воздействием дневного света стареют и начинают крошиться. Огнестойкость тоже никакая: от высоких температур ПВХ хотя и не горит, но плавится. Идеальное место для ПВХ-гофры — в толще монолитного бетона, стяжке пола, под слоем штукатурки в штрабах кирпичных и газобетонных стен.

Черные и оранжевые гофрированные трубы из полиэтилена низкого давления (ПНД) — более прочные, устойчивы к солнечному ультрафиолету. Поэтому их можно использовать и для подземной укладки, и для проводки на улице. Но ни в коем случае не в помещении — такие трубы хорошо горят и могут стать причиной распространения огня по помещениям и этажам

Синие полипропиленовые (ППР) гофротрубы по свойствам близки к ПНД, то есть устойчивы к ультрафиолету и механическим нагрузкам. Главное отличие — огнестойкость: при пожаре они будут нехотя плавиться, но сами гореть откажутся. Такие можно использовать и под землей, и на улице, и в помещении.

Также для защиты кабелей и проводов используют оцинкованный металлорукав, который производится из стальной ленты. Такой может выпускаться в защитной герметизированной оболочке. Основная сфера применения — дополнительная механическая защита кабелей на улице и в тяжелых производственных условиях. Он также может быть использован для временной защиты кабеля, например при обеспечении электроснабжения стройки. В земле при постоянном контакте с влагой такая «броня» долго не живет.


От чего гофра защиту не гарантирует

Не стоит ждать, что такая защита проводов спасет от:

  • термических повреждений с оплавлением изоляции кабеля, а тем более — от пожара: гофры прогорят быстрее изоляции
  • повреждений и разрушений кабельных оболочек, вызванных длительным контактом с влагой или постоянным пребыванием во влажной среде
  • серьезных механических воздействий, например от случайного повреждения скрытого кабеля сверлом

Важно помнить, что гофра — это только дополнительная защита. Но бывают случаи, когда «упаковка» кабелей в гофры — лишняя работа, которую невозможно объяснить требованиями электро- и пожарной безопасности.

Нужна ли гофра для проводов в каменном доме

Если стены и прочие конструкции из негорючих материалов, а кабели имеют защитную оболочку, то нет.

Вот что говорят по этому поводу ПУЭ

Свернуть

В «Правилах устройства электроустановок», п. 7.1.37 (вот их актуальные версии с платным и бесплатным доступом), написано: «В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке».

Как правило, в домашнем монтаже используют кабели марок ВВГнг LS и NYM. Первый имеет двойную изоляцию (защитную оболочку) из не поддерживающего горение ПВХ-пластиката c пониженным дымо- и газовыделением, второй — тройную. Их убирать в гофру при скрытом монтаже проводки не обязательно.

Есть ситуации, когда гофра только мешает: например, при прокладке кабельных трасс в несущих железобетонных стенах, которые нельзя штрабить (то есть делать канавки для прокладки проводов). Кабель диаметром 10–12 мм без дополнительной «упаковки» потребует для «укрытия» гораздо меньшего слоя штукатурки, чем такой же, но в трубке с наружным диаметром 20 мм.

Можно ли использовать гофру в деревянном


или каркасном доме

Здесь все сложнее: нигде в требованиях прямым текстом не написано, что можно, а что нельзя в деревянном доме. При этом нормативы делают различия для скрытой проводки в сгораемой и несгораемой среде.

Открытую проводку проводов и кабелей в защитной оболочке делать можно.

Вот что говорят на этот счет нормативы

Свернуть

Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», п. 15.5, гласит: «В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм² в ПВХ-изоляции в исполнении по ГОСТ 31565».

В упомянутом ГОСТе кабельных изделий обозначены требования к пожарной безопасности кабельной продукции. Им полностью соответствуют кабели NYM и ВВГнг-LS: «упаковка» им не нужна.

Скрытую проводку в дереве и прочих пожароопасных конструкциях обязательно надо защитить дополнительно негорючей оболочкой.

Как советуют это сделать ПУЭ

Свернуть

Пункт 7.1.38 ПУЭ-7 гласит: «Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять за потолками и в пустотах перегородок из горючих материалов в металлических трубах». Продиктовано такое требование правилами пожарной безопасности.

Пластиковые гофры от пожара не спасут, хотя и вреда от них не будет. И в любом случае придется нести дополнительные затраты. Придется позаботиться о том, чтобы конструкции были несгораемыми: теплоизоляция — на основе негорючей базальтовой ваты, огнестойкого гипсокартона, штукатурки и т. п.

Строительные нормы такой вариант допускают

Свернуть

СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» допускает прокладывание «проводов в защитных оболочках или кабелей в оболочках из материалов, не распространяющих горение» через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий (пп. 13.5.1–13.5).

Подведем итоги

Практического смысла в использовании гофр при монтаже кабелей ВВГнг и NYM нет. По сути, это запасной слой изоляции, который не обеспечивает полной защиты. Опасности она тоже не представляет — кроме не всегда обоснованной уверенности заказчика, что все сделано профессионально и «как надо».

Такая уверенность — верный шанс упустить из виду другие, не менее важные противопожарные меры, такие как расчет нагрузок на электросеть, использование сертифицированных «автоматов» и качественных кабелей без «скруток» в скрытых полостях, использование негорючих материалов, а также обработка сгораемых конструкций антипиренами и антисептиками.

Узнайте больше:

  • Как сделать скрытую проводку в деревянном доме законно и безопасно
  • ПУЭ, ГОСТы и технические регламенты — на что ориентироваться
  • Безопасная электропроводка на даче: от предохранителя до УЗО

13.02.2022

Труба гофрированная для электропроводки — МОНОИЗОЛ

Труба гофрированная для кабелей – лучшее решение для изоляции электрических сетей

Трубы гофрированные из ПНД (ПЭ низкого давления) легкого типа предназначены для прокладки информационных силовых и слаботочных электрических коммуникаций открытых (вдоль стен и потолков) и скрытого (в пазах и стяжках пола) типа в офисных и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях в процессе нового строительства и реконструкции. Гофрированные трубы из ПНД соответствуют требованиям Паспорта качества на продукцию.

Преимуществом гофрированной трубы из ПНД перед гофрированной трубой из ПВХ является ее устойчивость к ультрафиолетовому излучению, что позволяет использовать ее снаружи без прокладки в канавках, а также позволяет снизить трудоемкость ремонтных работ и время их производительность.

Труба гофрированная для электропроводки применяется для защиты кабелей низкого и высокого напряжения от механических повреждений и агрессивных воздействий окружающей среды при электромонтажных работах в земле или при прокладке любым другим способом.

Заказать гофрированную трубу для электрических кабелей

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Имя *

Электронная почта *

Телефон *

Сообщение *

Сообщение

Описание труб гофрированных, предназначенных для электропроводки

гофрированная труба для электрических кабелей Ø 16 мм

50 м

. кабели Ø 25 мм

50 м

Parameter unit characteristics
minimum value maximum value
Density kg/m3 920 920
Влагостойкость % 100 100
Диэлектрическая прочность В
0057
Insulation resistance Ohm 100 150
Operational temperature  С -20 . +65
Light fastness   light-resistant
толщина стенки мм 0,5 1
внутренний диаметр мм 16 25 90557
Black
Упаковка Стропительная катушка
на пакет LM 50
