преимущества и недостатки применения ГКЛ в строительсве
Гипсокартон повсеместно применяется в строительстве, как отделочный материал. Работать с листами ГКЛ легко — изделия легко режутся даже ножом, специальные влагостойкие листы устойчивы к влаге, имеют высокий коэффициент шумо- и теплоизоляции, разную толщину и другие технико-эксплуатационные характеристики. Большая и ровная поверхность листа легко красится, шпаклюется, оклеивается обоями и другими фактурами. Самая распространенная марка ГКЛ в России — Кнауф.
Что такое гипсокартон

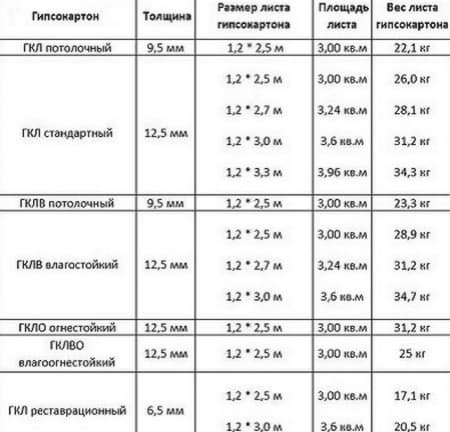

Гипсокартон размеры виды которого описаны в этой статье, представляет собой многослойный лист стандартизированных размеров. Слои ГКЛ (гипсокартонный лист) состоят из гипса, картона, органических добавок, крахмала. Сфера применения ГКЛ — выравнивание стен, потолочных поверхностей обшивкой, скрытие недостатков поверхности, создание внутренних перегородок и других строительных облегченных конструкций.
Верхний слой листа ГКЛ — минерализированный гипс, защищенный с обеих сторон толстой бумагой или картоном.
Слои картона предотвращают истирание основного материала и приводят в равновесие внутренние напряжения в гипсе.

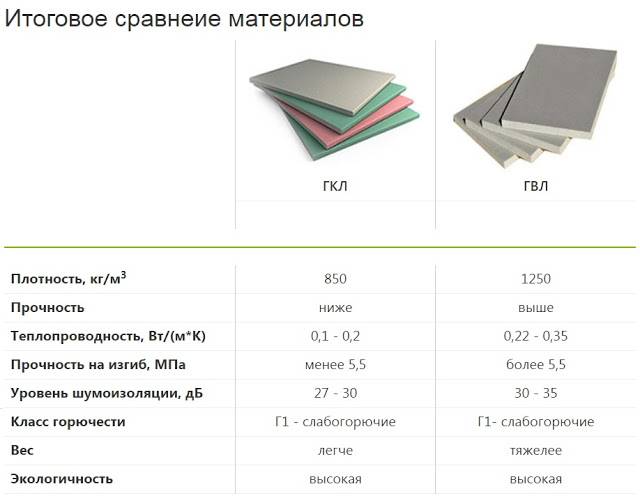

Достоинства и недостатки ГКЛ
Технические, физические, эксплуатационные достоинства стройматериала:
- Малая собственная масса.
- Хорошая гибкость листа, позволяющая конструировать геометрически сложные объекты: арки, ниши, перегородки, перемычки и т.д. Если лист гипсокартона смочить водой, его можно в достаточно широких пределах деформировать. После высыхания ГКЛ останется в той форме, которую ему придали.
- Листы ГКЛ, ГВЛ и другие виды гипсокартона поддаются окрашиванию, оштукатуриванию, оклеиванию кафелем и керамической плиткой, отделке другими декоративными облицовочными материалами.
- В короб из гипсокартона можно спрятать инженерные коммуникации вентиляционные каналы, трубы водопровода, газа или канализации, скрытую электропроводку.
- Гипсокартон экологически безопасен и пожарустойчив.
- Материал «дышит», поддерживая оптимальный микроклимат в помещении.
- Возможность маскировки дефектов основной поверхности.
- Срок службы ГКЛ 5-20 лет.
Главные недостатки материала при работе с ГКЛ:
- Листы гипсокартона не рекомендуется хранить в холоде и в помещениях с высокой влажностью во избежание деформации рабочей поверхности.
- Гипсокартон не рассчитан на высокие механические нагрузки, поэтому листы не рекомендуется нагружать тяжелыми предметами.
- Стыки листов ГКЛ лучше закрывать металлическим фальцем или деревянными рейками.
Свойства материала
Гипсокартон в любом исполнении (ГКЛ, ГКЛВ, ГКЛВО и др.) нетоксичен, экологичен, безопасен для человека и животных. Благодаря этому материал используется практически повсеместно. При обшивке любых поверхностей они станут идеально ровными, а главное — устойчивыми в воде, температуре, солнцу, способными удерживать любые финишные отделочные составы.

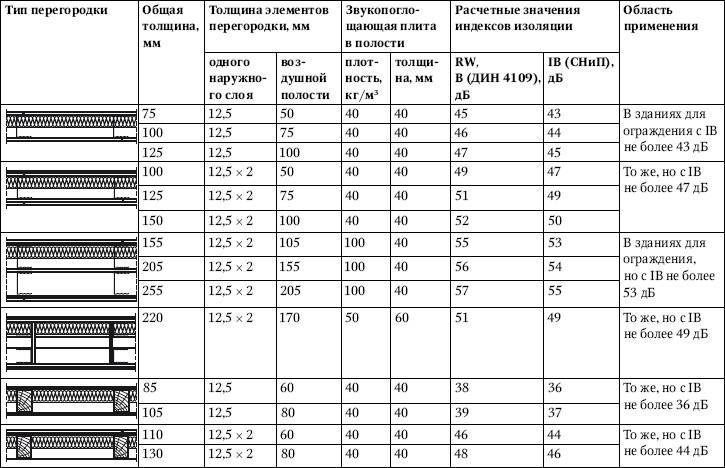

Перегородки из ГКЛ отлично поглощают внешние шумы, поэтому при перепланировке жилья применяются чаще.
Гипсокартон — материал дешевый и удобный в обработке. Листы гипсокартона полностью готовы к монтажу и использованию в оговоренных условиях — лист не нужно дополнительно обрабатывать.

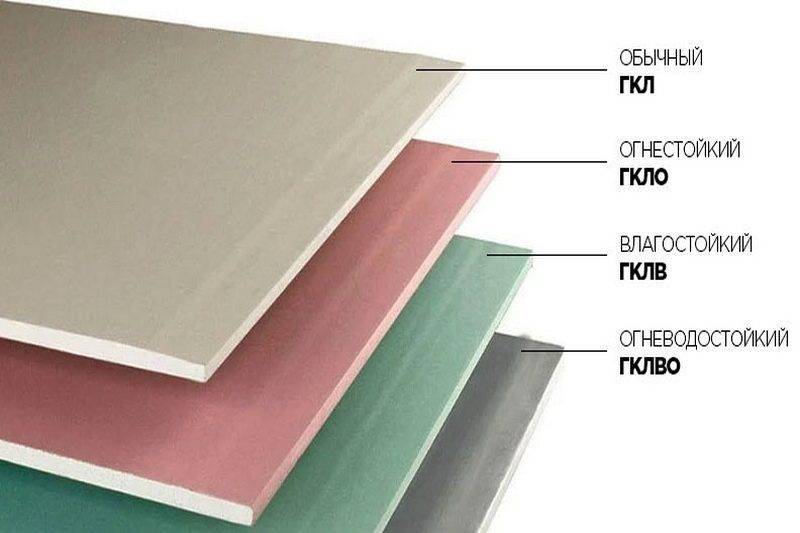

Область применения и виды гипсокартона

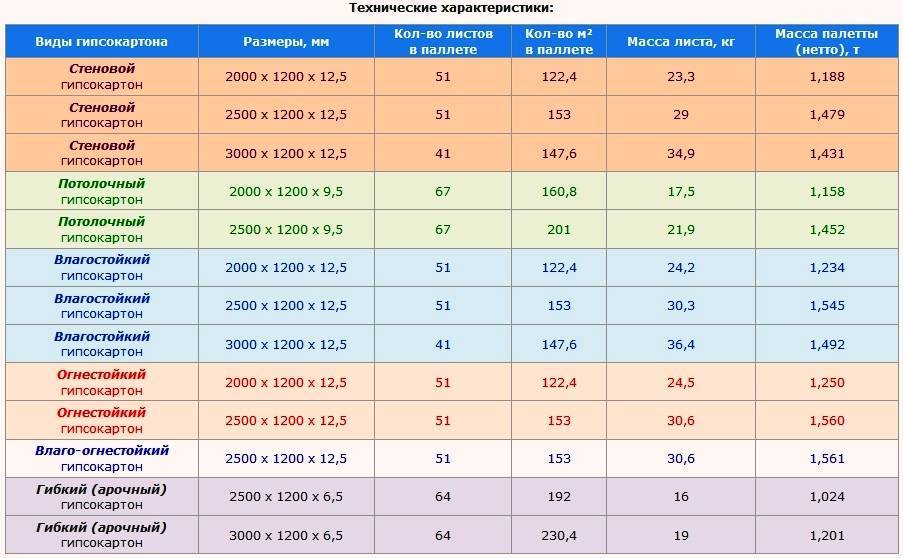

Материал классифицируется по характеристикам и назначению:
- Стандартные листы ГКЛ предназначены для проведения ремонтных работ внутри помещений. Кромка может быть прямой или утонченной.
- Усиленный лист выдерживает высокие нагрузки по истиранию, так как в изделие добавляют стекловолокно.
- Влагостойкий (ГКЛВ) изготавливается с добавками, предотвращающими развитие плесени. Листы можно монтировать в помещениях с высокой влажностью.
- Изделия с усиленной шумоизоляцией (ГКЛО, ГКЛВО).
- Температуроустойчивый гипсокартон не горит и не деформируется в огне или при воздействии высокой температуры.
- Комбинированный ГКЛ имеет высокую влаго- и огнестойкость.
- Стеновой материал — самый дешевый, поэтому востребованный. Такими листами обшивают и выравнивают стены и другие поверхности.
- Потолочные изделия разработаны для конструирования многоуровневых потолочных сооружений, коробов, других подвесных объектов.
- Арочные листы отлично подходят для создания криволинейных конструкций. Листы такого гипсокартона очень гибкие и прочные, так как содержат стекловолокно.

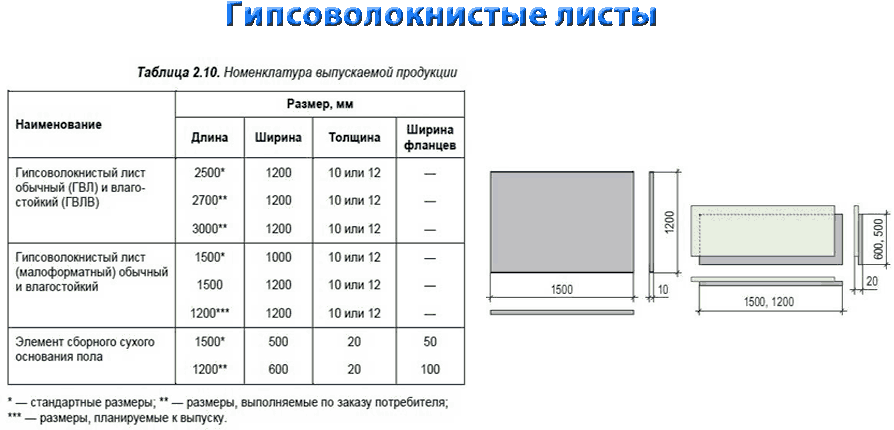

Такими листами обшивают и выравнивают стены и другие поверхности.Типы кромок листов гипсокартона: ПК (прямая кромка), УК (утонченная кромка), ЗК (закругленная кромка), (полукруглая с лицевой стороны кромка), ПЛУК (полукруглая утоненная с лицевой стороны кромка). Размеры ГКЛ и других разновидностей гипсокартона: толщина — 6,5-12,5 мм, ширина — 1200-3000 мм, длина — 1200-3600 мм, в зависимости от типа и назначения, определенного выше.
