Потолки из ГКЛ — преимущества и виды конструкций

Главная / Виды потолков / Гипсокартонные / Преимущества, виды конструкций и комплектующие для создания потолков из ГКЛ

Наиболее популярным вариантом для ремонта потолочных плоскостей уже давно считается гипсокартон. Потолки из ГКЛ можно встретить везде – в офисах, магазинах и квартирах. Это очень простой и удобный в обработке материал. С его помощью, можно создать самые разнообразные конструкции и фигуры.



Положительные стороны таких решений

Прежде всего, стоит упомянуть относительную простоту монтажа. Собрать потолок из ГКЛ у себя в квартире сможет любой, даже начинающий мастер. Единственной сложностью, с которой ему предстоит столкнуться, будет довольно солидный вес листов.

Будучи очень простым в применении и обработке материалом, гипсокартон дает возможность его сгибать, резать и формировать различные изогнутые фигуры на потолке.

Это позволит придать комнате индивидуальность.

Выравнивать бетонную межэтажную плиту тоже не придется. Собранная конструкция скроет все недостатки перекрытия и позволит об этом не думать. Кроме того, в собираемой конструкции прекрасно разместится электропроводка и даже вентиляционные каналы воздуховодов.

Какой бывает ГКЛ

Гипсовые листы представляют собой плиту из гипса, заключенную в «обложку» из бумаги с двух сторон. Различные добавки в гипсовую смесь при их производстве, придают разным типам таких листов разные свойства. Чаще всего, применяются только два вида таких листов – влагостойкие и обычные.

Однако, есть еще несколько типов этого универсального материала. Некоторые типы ГКЛ выдерживают большие температуры и называются «огнестойкими», хотя это не означает, что они могут выдерживать открытый огонь долгое время.

Наиболее важным параметром, не считая влагостойкости, при выборе ГКЛ будет его толщина. Листы могут быть от 6 до 16 миллиметров, из которых, наиболее популярными стали детали, толщиной 6,9 и 12 миллиметров.

У разных производителей эти цифры могут отличаться на полмиллиметра и тогда, значения будут больше. Длина одной детали, обычно, составляет 250 сантиметров, при ширине в 120.

Что выбрать для потолков

В зависимости от того, какое помещение будет подвергнуто ремонту, может быть выбран влагостойкий или простой материал. Как можно догадаться, влагостойкий тип может переносить воздействие влаги. Поэтому, такой вид листов применяется для ремонта там, где имеется высокий уровень влаги в воздухе. В остальных комнатах квартиры можно обойтись и простым гипсокартоном, так как повышенной влажности там опасаться не стоит. Гораздо важнее, правильно подобрать толщину деталей.

Один стандартный лист, толщиной в 12,5 миллиметров, весит около 25 килограмм и вся эта масса должна быть надежно закреплена. Поэтому, для потолка чаще используется более тонкий ГКЛ, толщина которого составляет от 8 до 9,5 миллиметров. Детали, толщиной в 6 мм применяются для создания выгнутых фигур и слишком непрочные, чтобы основную площадь покрытия формировать при помощи такого материала.

Что потребуется помимо гипсокартона

Чтобы прикрепить гипсовые листы к перекрытию, необходимо для начала соорудить надежное основание. Для этого, компанией Кнауф были выпущены профили из металла особой формы, которые стали непременным атрибутом всех гипсокартонных конструкций.

Они бывают нескольких видов, каждый из которых предназначается для своих целей. Есть направляющие профили, которые применяются для сборки опорных конструкций и потолочные, которые послужат основанием для фиксации фрагментов покрытия.

Кроме этого, нужно побеспокоиться о том, чтобы под рукой был весь нужный инструмент. Для работ потребуется шуруповерт, уровень строительный, перфоратор, саморезы и материалы для внешней отделки.

Виды конструкций

Гипсокартон дает очень широкие возможности для моделирования и сборки потолочных композиций. Точно сказать, сколько видов и типов таких решений можно собрать с его помощью, не получится. Можно только разделить их все на несколько основных видов:

  • Одноуровневые потолки, в которых есть только одна плоскость.

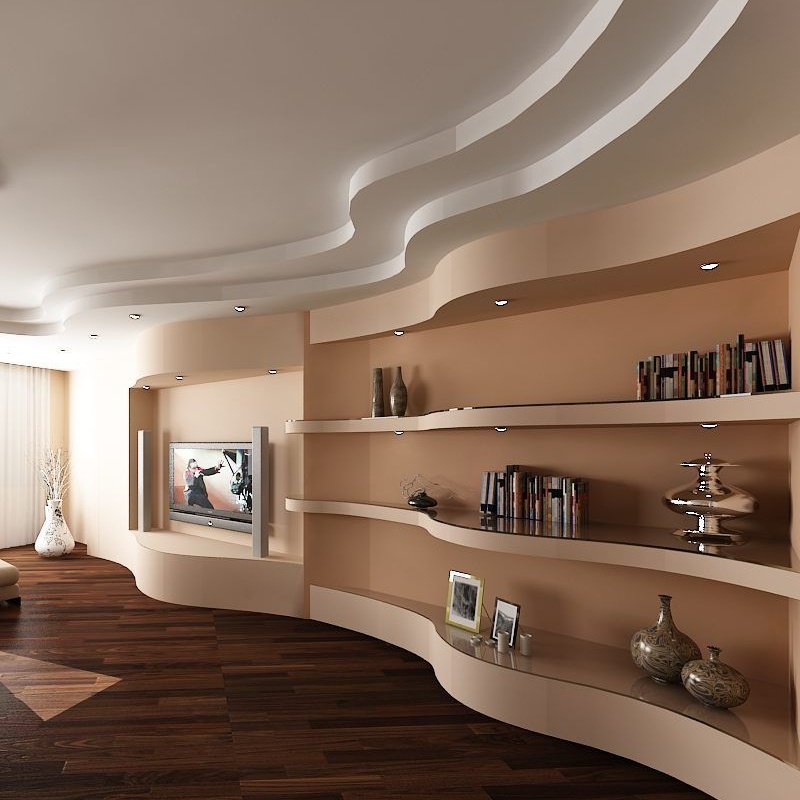

  • Многоуровневые решения, в которых присутствует несколько плоскостей, расположенных на разной высоте.
  • Комбинированные. Они отличаются тем, что при сборке может быть использовано несколько материалов отделки покрытия. Чаще всего, встречается комбинация гипсокартона с натяжным полотном.

Наиболее простые в сборке и от этого популярные конструкции похожи. На фото ниже, показаны наиболее удачные или часто встречающиеся потолки из ГКЛ, смонтированные в обычных квартирах.

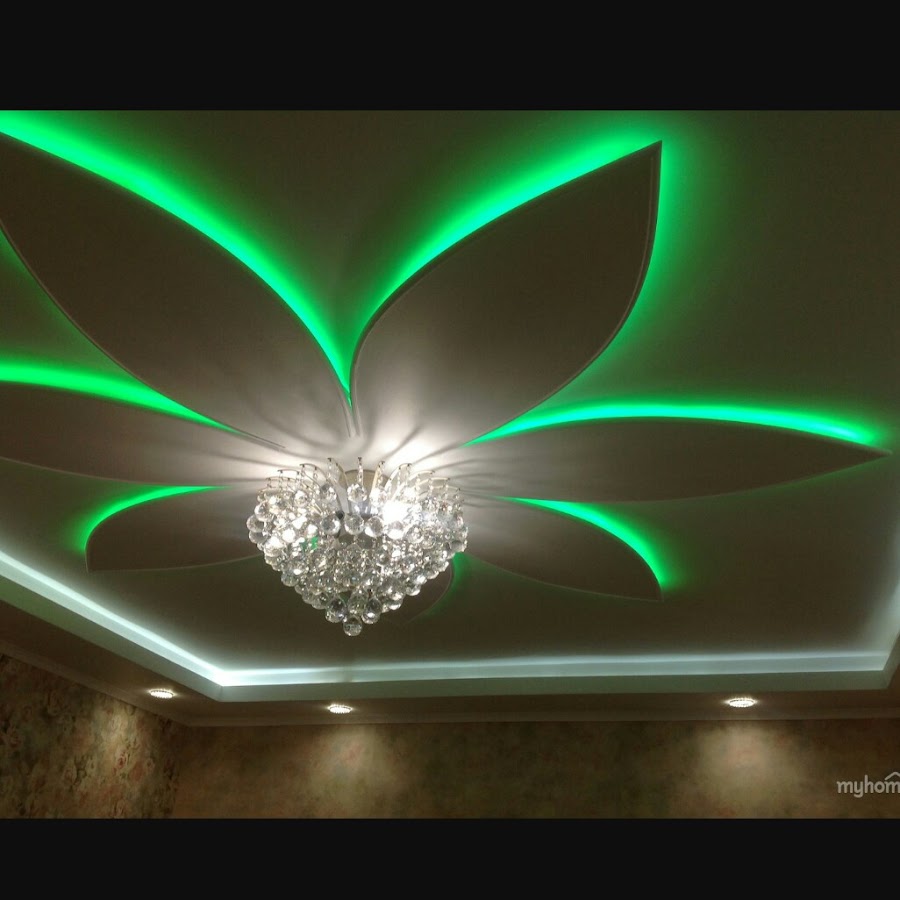

Большинство таких композиций оснащается встроенной подсветкой или врезными светильниками. Преимущества подвесной конструкции дают возможность для использования встраиваемых светильников и размещении их в любом месте потолка.

Выглядит потолок, выполненный из ГКЛ и оборудованный специальной нишей с подсветкой так, как на фото ниже. Она в сильно меняет общее восприятие потолка и является отличным вариантом светового декора.



Гипсокартон и потолки из ГКЛ [Потолки]

Конструкции из гипсокартона позволяют создавать потолки самых разных форм со встроенными светильниками и подсветкой

Описание ГКЛ

Гипсокартон — это листовой отделочный материал предназначенный для устройства перегородок, подвесных потолков и обшивки стен с целью выравнивания перед чистовой отделкой.


ГКЛ — аббревиатура ГипсоКартонный Лист. Стандартная толщина 9.5 мм для потолка, 12.5 для стен и перегородок. Листы крепятся шурупами к каркасу из металлического профиля.

Основные характеристики

Лист гипсокартона состоит из наполнителя — основой которого является гипс и с двух сторон покрытый картоном, который придает гипсу дополнительную прочность, и не позволяет ему крошиться. Сам картон может быть пропитан специальными составами, которые придают ему свойства водооталкивания или огнестокости. Лист покрытый таким картоном называют влагостойким (в случае водоотталкивания) или огнеупорным (в случае пропитки картона огнестойким составом).
Цвет обычного ГКЛ — серый. Соответственно ГКЛВ — гипсокартонный лист влагостойкий, он обычно зеленого цвета, а ГКЛО — гкл огнестойкий, розовый/серый цвет.
Также этот материал различают по толщине листа — 12,5 мм или 9,5 мм.
Листы толщиной 12,5 мм используют для устройства перегородок или обшивки стен.

А листы потоньше — гкл 9,5 мм используются в строительстве для устройства подшивных потолков, они легче.
Основное преимущество — это легкость раскроя и придания листу любой формы с помощью обычного ножа. Вырезать отверстие в гипсокартоне можно специальной насадкой-коронкой для дрели или, если не требуется сохранить ровные края, обычным ножом.

Общая информация о подвесных-подшивных потолках из гипсокартона

Сайт Подвесной.РУ посвящен подвесным потолкам, остановимся подробнее на конструкции подшивного потолка из гипсокартона.
Сборные подвесные потолки применяются для создания архитектурно-художественного образа интерьера, повышения звукоизоляционных параметров помещения, а также в качестве экрана для инженерных коммуникаций, оборудования и других конструкций здания.
Самое важное свойство потолка гкл — это то, что его форма ограничена только Вашей фантазией! Волны, круги, ниши с подсветкой и другие формы — все это возможно сделать.

Еще одним замечательным свойством потолок данного вида обладает благодаря пространству над ним, в котором можно укрыть всю проводку. Это дает возможность создавать различные замысловатые световые узоры из встроенных точечных светильников и различного светового оборудования. Так же туда, как и в случае с подвесным потолком типа Армстронг, можно убрать всю вентиляцию, точнее воздуховоды.

Здесь вы можете посмотреть схемы монтажа и расход комплектующих

Кнауф = Knauf

Кнауф — фирма производитель, которая широко представлена на российском рынке как гипсокартона так и сухих смесей. Большинство монтажников говоря о гипсокартоне подразумевают именно гкл Кнауф. Заводы кнауф есть в Европе, но основная часть продукции в России производится российскими заводами Кнауф. Это — Кнауф в Красногорске для московского региона, заводы Кнауф в Санкт-Петербурге, в Дзержинске Нижегородской области, Кнауф Гипс Кубань в Краснодаре, Кнауф Гипс Новомосковск, а также в Астраханской области, Архангельске и Челябинске.

Как видно география заводов под управлением Кнауф очень широка даже в России. Но не на всех заводах производится полный спектр продукции.
Правильное написание по английски — Knauf.

потолок из гипсокартона, вариант 1 потолок гкл, вариант 2

Монтаж гипсокартона (ГКЛ) на потолок

Монтаж гипсокартонного потолка является одним из самых популярных способов отделки поверхности как в квартирах, так и в офисных помещениях. Это связано, во-первых, с множеством замечательных свойств самого материала, а во-вторых, подвесной потолок из гипсокартона способен решить многие технические задачи в помещении. Обо всем этом пойдет речь в данной статье.

Преимущества потолков из гипсокартона

  • Экологичность: материал является экологически чистым, и поэтому подходит для отделки любых помещений.
  • Многофункциональность: при создании подвесного потолка из ГКЛ можно воспользоваться всеми его возможностями: размещение врезных точечных светильников, скрытие инженерных сетей и коммуникаций, укладка дополнительной тепло- и звукоизоляции.
  • Огнестойкость: существуют специальный вид гипсокартона (ГКЛО), выдерживающий воздействие огня в течение достаточно продолжительного времени.
  • Вес: такой потолок будет иметь очень небольшой вес, что очень важно для нагрузки на базовое перекрытие комнаты.
  • Удобство в работе: гипсокартон хорошо подвергается любой декоративной обработке.
  • Дизайн: учитывая свойство из предыдущего пункта, можно создавать уникальные, необычные, криволинейные (ссылка) и многоуровневые (ссылка) конструкции. Кроме того, можно сочетать различные типы потолков и отделочные материалы для них, например, натяжной и подвесной из гипсокартона. Подробнее об этом читайте в статье «Комбинированные потолки».
  • Срок эксплуатации: при отсутствии протечек воды, такая поверхность прослужить долго.
  • Трудоемкость: этот пункт касается, главным образом, клеевого потолка из ГКЛ, так как смонтировать такую конструкцию очень просто. Это можно сделать даже своими руками. Подвесная же система устанавливается гораздо сложнее.
  • Стоимость работ (для стандартных, обычных конструкций): такой потолок не потребует больших вложений. Может даже получиться значительная экономия денежных средств, если базовая поверхность потолка имела до ремонта множество дефектов и неровностей (затраты на их устранение с помощью штукатурки будут гораздо выше).
  • Кроме того, поверхность потолка получится идеально ровной, без каких-либо трещин и неровностей. Поэтому дальнейшая отделка такой конструкции может быть любой, начиная от наклейки пластиковых панелей или плиток, и заканчивая укладкой жидких обоев. Выбор вариантов декорирования будет практически неограниченным.

Недостатки потолков из гипсокартона

  • Тепло- и звукоизоляция: материал не обладает данными свойствами. Для увеличения этих показателей стоит воспользоваться специальными тепло-звукоизоляционными материалами. Их как раз очень удобно размещать внутри конструкции подвесного потолка из ГКЛ.
  • Водостойкость: такая поверхность «боится» воды. Даже при условии использования водостойкого гипсокартона (ГКЛВ), материал не рекомендуется использовать в помещениях с повышенной влажностью (ванна, туалет). Но на кухне такой потолок вполне допустим.
  • Уменьшение размеров помещения: при клеевом варианте монтажа высота комнаты уменьшится на 1,0-1,5 см, что не столь существенно. Но если создается подвесной потолок, то снижение будет значительным – 5-10 см, а может даже и больше.
  • Прочность: ГКЛ сам по себе достаточно хрупкий материал. Тем не менее, для потолка он отлично подойдет и прослужит долго (если, конечно, его целенаправленно не разрушать).
  • Трудоемкость: подвесной потолок сделать гораздо тяжелее клеевого, особенно если создается сложная по форме конструкция. Но даже при сборке обычной подвесной системы, скорее всего, понадобится напарник, так как установить его в одиночку будет достаточно трудно. К тому же потребуется тщательная разметка всей поверхности. И в этом Вам сможет помочь специально разработанный калькулятор ГКЛ. Он не только сделает всю работу быстро и точно, но и произведет расчет потребности в гипсокартонных листах, профилях, крепежных изделиях и прочих комплектующих для Вашего потолка.
  • Стоимость работ (для сложных и нестандартных решений): чем сложнее проект, тем больше трудоемкость работ и, следовательно, выше итоговая цена конструкции.

Технология отделки потолка гипсокартоном

1. Подготовительные работы

Для отделки можно выбрать листы ГКЛ толщиной 9,5 и 12,5 мм. Но устанавливать на потолок последние (то есть 12,5 мм) мы бы не советовали, так как это увеличит вес конструкции и, следовательно, может привести к небольшому провисанию поверхности.

Внимание: крайне нежелательно использовать в одной комнате гипсокартон разных производителей, так как это может привести к перепадам поверхности потолка на стыках листов.

Существует два способа монтажа ГКЛ на потолок – на каркас и на клей. Для каждого из них существует свой порядок и последовательность осуществления работ. Если Вы выбрали клеевой потолок, то можно смело переходить к пункту 3.2. А при необходимости устройства подвесной конструкции из гипсокартона, дальнейшие работы связываются с разметкой поверхности и сборкой каркаса. В рамках данной статьи эти операции рассматриваются очень кратко, так как подробно они описаны в других материалах нашего сайта. Для получения всей необходимой информации Вам следует прочесть наш обзор «Варианты создания каркаса для подвесных потолков» или заметку «Устройство деревянной обрешетки».

1.1. Разметка потолка. Сборка каркаса

В первую очередь, на поверхности потолка следует отметить расположение стартового профиля. Кроме того, с помощью водяного или лазерного уровня необходимо сделать метки на стенах, которые будут обозначать высоту формируемого подвесного потолка.

В местах примыкания потолка к стенам по всему периметру комнаты крепится профиль ПН. Далее следует установить основные направляющие для гипсокартона (например, профиль ПП). Крепление таких элементов каркаса выполняется, как правило, с шагом 40 см. Допускается увеличение интервала до 60 см, но в этом случае надежность конструкции несколько ухудшится, и листы ГКЛ впоследствии могут провиснуть.

Для крепления основных профилей к базовой основе потолка потребуется установить подвесы. Прямые подвесы (так называемые «пэшки») позволяют опустить потолок на высоту до 12 см. Для более значительного снижения уровня необходимо использовать специальные элементы с зажимом и спицей-тягой. Крепление профилей и подвесов осуществляется с помощью дюбелей, анкеров или шурупов (в зависимости от типа основания).

1.2. Дополнительная изоляция

В случае установки подвесного потолка из гипсокартона, можно улучшить показатели тепло- и звукоизоляции конструкции. Для этих целей отлично подойдут пенопластовые иди минераловатные плиты. Об их укладке можно узнать из статьи «Утепление потолка» (ссылка).

2. Монтаж ГКЛ листов

Необходимо помнить, что работы по устройству потолка всегда должны предшествовать отделке стен. Это требуется для создания прочных и долговечных конструкций.

2.1. Способ 1: установка на каркас

Крепятся гипсокартонные плиты перпендикулярно длинным направляющим каркаса. При этом стыки листов должны приходиться на середину профиля. В качестве крепежа используются саморезы по металлу длиной от 15 мм и с шагом установки 30 см. Необходимо учитывать, что расстояние от края листа до саморезов должно быть не менее 10-15 мм, а от углов ГКЛ до мест крепления – 3-4 см.

Саморезы нужно вворачивать с небольшим утоплением на 2-3 мм. При этом нельзя допускать скалывания краев листа. Если же это произошло, нужно вытащить саморез и вкрутить новый на расстоянии 3-4 см от скола.

Для крепления гипсокартона к элементам каркаса можно использовать и обычные гвозди, но такой крепеж будет менее надежным, поэтому их следует вбивать в 2 раза чаще (то есть шаг между ними должен быть не 30 см, а 15 см). К тому же потребуется специальный молоток для работы с ГКЛ. Головка у него округлая, благодаря чему гвоздь при вбивании будет немного утапливаться внутрь плиты, не повреждая бумажного покрытия.

Во время монтажа стыки листов между собой и места их примыкания к стенам следует обрабатывать скошенным рубанком. Это требуется для облегчения последующего заполнения шпатлевкой данных участков.

2.2. Способ 2: наклейка гипсокартона

Данный вариант установки подходит только для узких помещений (например, в коридорах), где можно приклеить один или несколько частей ГКЛ листа. Естественно, что сложные многоуровневые конструкции таким способом создать не удастся.

В качестве клея используется специальная клеящая мастика, которая продается в виде сухой строительной смеси. Она наносится на поверхность гипсокартона, после чего такой лист можно прикладывать к основанию потолка.

Внимание: необходимо учесть, что надежность данного способа крепления не очень высока, поэтому клеить на потолок целые листы не рекомендуется. Гораздо лучше их разрезать на несколько частей (минимум – напополам), а затем последовательно приклеить каждую из них. В итоге получится поверхность, полностью отделанная ГКЛ.

2.3. Раскрой листов

Для раскроя гипсокартона можно использовать любую ровную рейку, линейку или правило. Сначала делается разметка листа, то есть отмечается линия будущего отреза. Затем острым строительным ножом материал надрезается по рейке на 2-4 мм. При этом линия должна получиться непрерывной, и идти от одного края листа до другого.

Далее материал укладывается на край стола, после чего его можно сломать по линии. Если надрез был сделан непрерывным, то лист сломается очень ровно. Для завершения работ по раскрою ГКЛ необходимо:

  • убрать с помощью ножа картон, торчащий со второй стороны;
  • подровнять края среза специальным рубанком или наждачной бумагой.

3. Финишная обработка поверхности

Заключительные работы содержат как обязательные этапы (грунтовка гипсокартона, заделка швов и стыков на поверхности), так и необязательные (шпатлевка, окраска). Все зависит от требований к качеству отделки потолка и наносимого декоративного покрытия.

Грунтовка

Этот этап является обязательным, поскольку улучшает сцепление отделочных слоев друг с другом, что бывает необходимым, например, при наклейке потолочных обоев на гипсокартон или его покраске.

Для начала поверхность следует очистить от пыли, а затем обработать грунтовкой глубокого проникновения. В качестве инструмента для нанесения рекомендуется выбрать валик или широкую кисть. Сохнет грунтовка около 3-4 часов.

Заделка швов и стыков

Далее можно приступать к заделке швов между листами ГКЛ. Для этого используется специальная гипсовая шпатлевка. Ею следует тщательно заполнить все стыки между листами, наклеивая при этом на каждый шов ленту-серпянку для армирования. Затем необходимо заделать на потолке все углубления от шляпок саморезов. В итоге должна получиться очень ровная поверхность, готовая к последующей отделке.

Шпатлевка

Все дальнейшие этапы являются необязательными и зависят от требований к качеству поверхности. Если будут наноситься такие декоративные покрытия, как обои, плитка или панели, то в этом случае шпатлевка потолка, как правило, не требуется. Сами отделочные материалы прекрасно скроют все мелкие неровности и шероховатости.

Если же необходимо произвести высококачественную окраску потолка, то сначала следует зашпатлевать всю поверхность. Хотя в принципе, можно красить прямо по листам ГКЛ. Но в данном случае расход краски будет больше, так как придется скрывать цветовой перепад между шпатлевкой стыков и картонной обшивкой материала.

Шпатлевка потолка из гипсокартона (ссылка) осуществляется обычным образом, то есть широким шпателем тонким слоем разжиженной финишной пасты полностью затягивается вся поверхность. При необходимости нанесения нескольких слоев, каждый из них наносится в перпендикулярном направлении относительно предыдущего слоя. В конце работ требуется сделать финишную зачистку-полировку потолка мелким абразивным материалом. В итоге должна получиться очень гладкая и твердая поверхность, которую можно смело красить или белить.

Покраска

Для осуществления этой работы необходимо при помощи валика нанести на поверхность краску, как минимум, в два слоя. О том, как это все правильно делается, читайте в других статьях нашего сайта. А на данном этапе отделку потолка ГКЛ можно считать оконченной.

Видео

Если у Вас остались какие-либо вопросы, связанные с установкой каркаса, креплением листов или осуществлением других этапов, то рекомендуем Вам посмотреть данное видео. В нем очень подробно описана вся последовательность работ по сборке и монтажу потолка из гипсокартона.

Потолок из гипсокартона в деревянном доме: фото, видео


Бытует мнение, что использование гипсокартона для потолка допустимо только в домах из кирпича или блоков, однако, это не так. Сочетание гипсокартонных листов с деревянной основой дома также возможно, и при соблюдении технологии монтажа, такая отделка будет радовать владельца частного дома долгое время.

Дизайн деревянного дома с отделанным гипсокартоном потолком

Как обшить потолок гипсокартоном в строении из дерева, варианты монтажа и его особенности, достоинства и недостатки такого интерьерного решения, а также нюансы финишной отделки будут рассмотрены в данной статье.

Вернуться к оглавлению

Полное содержание материала

Гипсокартон в деревянном доме: преимущества и недостатки

Отделка жилых помещений гипсокартонными листами прочно завоевала своих поклонников, поскольку этот материал дает практически безграничные возможности для проявления творчества при составлении интерьеров, как в городских квартирах, так и частных загородных домах.
Преимущества применения ГКЛ для отделки деревянных домов вполне очевидны и состоят в следующем:

  1. Гипсолисты, изготавливается из натурального гипса, что в сочетании с деревом обеспечивает экологичность и комфортность жилища.

    Вариант отделки потолка гипсокартоном в деревянном доме

  2. При использовании в старых постройках все изъяны и неровности строения, вызванные естественным старением древесины, легко маскируются, формируя при этом идеально ровную поверхность.
  3. Отделка новых домов при соблюдении технологии монтажа происходит в кратчайшие сроки с существенной экономией средств.
  4. Технологические зазоры между основой дома и ГКЛ позволяют скрыть электропроводку под гипсокартон и прочие коммуникации.
  5. Есть возможность реализовать любой дизайн-проект, превратить обычный деревянный дом в уютное, современное и стильное жилище.

Говоря о достоинствах применения листов гипсокартона для отделки дома из дерева, нужно отметить и недостатки, которые слежующие:

Все вышеперечисленное позволяет сказать, что использование гипсокартона для внутренней отделки в частном доме из дерева не только допустимо, но и более чем целесообразно.

Вернуться к оглавлению

Особенности монтажа потолка из гипсокартона в деревянном доме

Прежде чем рассматривать технологию отделки потолочной поверхности гипсокартоном в деревянном доме проведем небольшой экскурс, каким может быть этот дом.

Процесс монтажа потолков из гипсокартона в деревянном доме

Надо отметить, что в отличие от кирпичных и блочных конструкций, деревянные дома обладают большей подвижностью, поскольку дерево материал живой и его конфигурация меняется в зависимости от температуры и влажности окружающей среды, а также от способа построения дома.
Основа строения из дерева может быть одним из трех видов:

  1. Каркасно-щитовой, состоит из брусового каркаса с дальнейшим утеплением и зашивкой доской или панелями различного состава. В данном случае конструкция практически не подвержена усадке и ее подвижность при изменениях погодных условий минимальна.
  2. Бревенчатый, выполненный из оцилиндрованного бревна или путем ручной рубки. Данный вариант требует длительного времени на полную усадку сруба, которое составляет до 8-ми лет. В течение этого времени происходит естественный процесс осадки сруба, что необходимо учитывать при проведении отделочных работ.
  3. Собранный из бруса. В большинстве случаев используется брусы естественной влажности, которые также как и бревно подвержены процессам усадки, но в меньшей мере. Альтернативным вариантом для строительства может быть клееный или профилированный брус, который изначально сухой, то есть изменения его конфигурации практически минимальны.

Поэтому при проведении монтажных работ необходимо учитывать свойства, как древесины, так и постройки в целом и придерживаться следующих принципов:

Важным является также и то, что представляет собой потолочная конструкция изначально. При этом потолок в деревянном доме может быть:

  • в виде ровной поверхности, то есть обшивка, выполненная из досок, фанеры или другого гладкого материала, закрепленного к балкам перекрытия снизу;
  • с выступающими балками, подшивка которых выполнена сверху.

Способ того, как подшить потолок гипсокартоном, выбирается в зависимости от изначальной конструкции, а также от того, какой дизайн предполагается реализовать. При этом допускается крепление гипсокартона как поверх дощатого покрытия, так и непосредственно по балкам.

Пример крепления гипсокартона прямо по балкам

Возможен также вариант, когда потолки из гипсокартона установлены в пространстве между балками. Учитывая при монтаже эти особенности, отделка потолочной поверхности гипсокартонными листами в строении из дерева будет и красивой и долговечной.

Вернуться к оглавлению

Установка гипсокартона на деревянный потолок с помощью металлического каркаса

Чтобы закрепить потолок из гипсокартона в деревянном доме целесообразно применять стандартный способ, то есть с применением металлического каркаса в качестве несущего, формирующего и выравнивающего элемента конструкции.

Использование данной технологии обладает следующими преимуществами:

Надо отметить, что при подшивке потолков в новом доме, как правило, используется способ крепления каркаса непосредственно на потолочные балки, что позволяет при необходимости выполнить утепление, а также исключить дополнительную обшивку досками.

Пример крепления металлического каркаса для ГКЛ на деревянные брусья

Зашивка по балкам в старом доме также актуальна, поскольку позволяет не только выровнять потолок гипсокартоном, но и скрыть перекрытия и доски непривлекательного внешнего вида. Порядок проведения работ при монтаже ГКЛ по балкам следующий.

Первым этапом производится разметка, в том числе:

  • по периметру стен чертится линия, там, где планируется сделать потолок, при этом рекомендуется использовать гидроуровень, а в качестве точки отсчета выбирать угол с минимальным расстоянием от пола;
  • составляется подробный план раскладки листов, учитывая их размеры и расположение;
  • на основании плана рассчитываются размеры и необходимое количество металлических профилей, подвесов, соединительных крабов и саморезов;
  • на балки перекрытия наносятся точки расположения прямых подвесов для крепления потолочных СD профилей, расстояние между которыми должно быть не более 60 см, но лучше, если данное расстояние будет 40 см;
  • для наиболее точного закрепления потолочных профилей целесообразно протянуть параллельно балкам шпагат на уровне нанесенной потолочной линии.

После этого необходимо выполнить раскрой ГКЛ по рассчитанным размерам, а также нарезать профили. Фото используемого крепежного материала приведено ниже. Далее необходимо последовательно собрать металлический каркас:

  • Первоначально закрепляются подвесы, крепеж выполняется саморезами по дереву длиной не менее 45 мм;
  • На подвесы саморезами по металлу 9 мм прикручиваются CD профили так, чтобы нижний их край касался натянутого шпагата, а места соединения были зафиксированы соответствующими крабами;
  • Направляющие UD профиль закрепляется по периметру потолка, при этом крепление происходит непосредственно на профиль CD, чтобы обеспечить независимое крепление потолочного покрытия от стен;
  • Неиспользованные ушки прямых подвесов необходимо загнуть вверх.

Надо отметить, что стандартное крепление направляющего профиля к стенам допустимо только в деревянном доме, который уже пережил период своей усадки или в том, где значительные усадочные явления изначально несвойственны, например в каркасно-щитовом строении. Внешний вид собранной металлической обрешетки показан на фото.

  1. Следующим этапом проводится утепление потолка, если это необходимо. При этом утеплитель закладывается непосредственно между ячейками каркаса, однако, лучше в этом случае до сборки каркасной основы потолочное покрытие подбить пароизоляционным материалом.

    Процесс утепления потолка из гипсокартона

  2. Завершающим этапом является укладка ГКЛ согласно выполненному раскрою. Крепление производится саморезами с мелкой резьбой длиной не менее 25 мм с шагом 30 см, при этом шляпки необходимо заглубить на 2-4 мм. Рекомендуемое расстояние от края листа 12 мм. Зазор между крайними листами и стеной в доме из дерева должен быть не менее 10 мм.

После того как выполнены все работы по монтажу ГКЛ, наступает этап финишной отделки, которая сформирует общий дизайн потолочной поверхности.

Вернуться к оглавлению

Альтернативные способы крепления гипсокартона на деревянный потолок

Крепление гипсокартона на металлический каркас является не единственным способом устройства потолка из гипсокартона в деревянном доме.

Схема с размерами для крепления гипсокартона на деревянный потолок

Кроме этого, широко используются и альтернативные способы.

Крепление на деревянную обрешетку

В некоторых случаях, например, в каркасном доме, допускается крепление ГКЛ на обрешетку, выполненную из брусков, размер которых 40 х 50 мм и расположенных с шагом 40 см.

Данный способ актуален в следующих случаях:

  1. Когда потолок в доме не требует значительного выравнивания, или формирования сложных конструкций, например, в дачном доме.
  2. Если есть необходимость использовать гипсокартон для потолка на мансарде.
  3. Когда дизайн помещения предполагает зашивку потолка гипсокартоном между балками перекрытия.
  4. Если не предполагается утепление потолочной поверхности.
Подготовка деревянной обрешетки для крепления гипсокартона

При этом принципы формирования каркаса и крепления ГКЛ на деревянные бруски сохраняются, однако, при этом рекомендуется использовать саморезы по дереву с крупной резьбой.

Установка гипсокартона на ровную деревянную поверхность

Такой метод является наиболее экономичным и легко выполнимым способом формирования современного интерьера в деревянном доме. Так отделывают:

  • ровные потолки, которые не подвержены деформации и не имеют отклонений по горизонтали;
  • мансарды с зашитой внутренней поверхностью;
  • пространство между балками;
  • в дачном домике, когда нужно выполнить ремонт быстро и с минимальными финансовыми вложениями.
Пример крепления гипсокартона на деревянную поверхность

Крепление выполняется также саморезами по дереву длиной 35- 51 мм с шагом 25 см по центру листа и 15 см по краю. Толщина ГКЛ в данном случае может быть от 9 до12,5 мм в зависимости от материала основы. Надо отметить, что использование клеящих составов или мастики не желательно, поскольку они, как правило, не выдерживают перепадов по влажности.

Расположение листов лучше также делать вразбежку, как показано на фото, оставляя технологические зазоры между потолком и стеной, которые впоследствии закрываются потолочными бордюрами.

Для более детального ознакомления с тем, как сделать потолок из гипсокартона своими руками рекомендуется ознакомиться с инструкцией на видео.

Вернуться к оглавлению

Особенности финишной отделки

Какой бы способ крепления ГКЛ ни применялся, требования в отношении проведения работ по финишной отделке в деревянных домах очень высокие. Для получения ровного и долговечного покрытия необходимо учитывать следующие моменты:

  1. Обязательно выполнять расшивку швов на треть ГКЛ, при этом угол должен быть 30-45 градусов. Данная процедура обеспечит лучшее проникновение и схватывание шпаклевки.
  2. Швы необходимо армировать либо сеткой серпянкой, либо специальной лентой «Стеклохолст», которые будут препятствовать растрескиванию шпаклевки в дальнейшем.
  3. Шпаклевку на потолок необходимо наносить в несколько слоев, с просушкой каждого из них. Однократная толщина шва не должна превышать 2-3 мм.

    Схема заделки швов и шпаклевки потолка из гипсокартона

  4. Оптимальным материалом для шлифовки поверхности после высыхания является специальная шлифовальная сетка.
  5. Для финишной покраски лучше использовать акриловые или латексные краски на водной основе, которые наносятся с предварительной грунтовкой для гипсокартона.

Таким образом, потолок из гипсокартона в доме является оптимальным решением, чтобы создать современный дизайн в деревянном доме. Соблюдение инструкций по монтажу позволит выполнить все работы по монтажу быстро и с высоким качеством.

Вернуться к оглавлению

Фото примеры отделки потолка гипсокартоном в доме из дерева

тип П 113 (213) и 112


Гипсокартон используют для возведения потолочных и других видов конструкций. Его изобрел основатель компании Кнауф в 19 в. Фирма производит гипсокартон и фурнитуру для его монтажа. Также компания разработала подвесной потолок по системе Кнауф.

Элегантный многоуровневый потолок из гипсокартонаВернуться к оглавлению

Полное содержание материала

Типы потолков Кнауф

Официальный сайт компании описывает три системы, снабженных схематическими рисунками. Человеку, не разбирающемуся в строительстве и ремонте, кроме чисто технической информации – сколько саморезов уходит на квадратный метр и прочее, почерпнуть там будет нечего. Зато компания предлагает интересные видеоролики, в которых рассказывается все о монтаже (смотрите видео в конце статьи).

Скачать инструкцию монтажа подвесного потолка по системе Кнауф можете на нашем сайте по ссылке.

В статье будут раскрыты секреты монтажа, а также преимущества и недостатки всех систем, разработанных немецкой компанией.

Тип потолка, фото:Описание:

Устройство подвесного потолка П 112

Этот каркасный подвесной потолок называют еще плавающим. Система подходит для строений, склонным к деформациям и усадкам.

Каркас потолка не связан со стенами, что позволяет ему нивелировать подвижки коробки дома, оставаясь при этом целым, без трещин. Из недостатков отметим только большую сложность выставления несущих профилей в плоскость.

Профили укладываются в два слоя перпендикулярно друг другу. Так как конструкция не испытывает деформаций, перемычки на продольных швах не нужны.

Надежная конструкция, которая популярна на родине, в Германии. В России предпочтителен следующий вариант.

Потолок П 113 (П 213)



В этой системе несущие профили расположены поперечно, в одной плоскости. При этом они связываются с направляющими профилями, прикрученными к стенам комнаты.

В результате получается жесткая и крепкая конструкция. По такой схеме можно собирать сложные потолки из гипсокартона (двухуровневые подвесные потолки по системе Кнауф).

Хорошо зарекомендовали себя такие потолки в тяжелых кирпичных и блочных строениях. Для деревянных и каркасных домов лучше выбрать первый вариант.

Стоит также отметить, что этот тип потолка чуть более материалоемкий (добавляется направляющий профиль), но выставлять такой потолок проще.

Если сравнить оба варианта по скорости монтажа, на П 112 времени уйдет меньше, так как детали соединяются защелкиванием.

Потолок П 131

Конструкционно такой потолок ничем не отличается от предыдущего, но это на первый взгляд:
  1. Во-первых, в каркасе нет элементов, привязывающих систему к капитальному потолку. Конструкция держится за счет распертых профилей между стенами.
  2. Во-вторых, применяется не потолочный, а стеновой профиль. Всего их два вида ПН 50*40 и ПС 50*50. Последний вариант является основным, стоечным. Он имеет ребра жесткости и неплохо противостоит изгибанию.
  3. В-третьих, так как каркас за потолок не крепится, стоечные профили спариваются в двутавр для увеличения жесткости каркаса. Благодаря такому расположению в конструкцию очень удобно вставлять плиты плотной минеральной ваты.
  4. В-четвертых, конструкция вообще не имеет перемычек, так как потолки эти неширокие – хватает длины листа для перекрытия. Это говорит о еще большей скорости возведения и отделки.

Внимание! Такие потолки не делаются широкими. Они хороши для узких коридоров.

Вернуться к оглавлению

Материалы для потолков Кнауф

В этой главе мы разберем все виды материала и комплектующих, которые используются при сборке перечисленных систем.

Виды гипсокартона

На рынке имеется несколько видов гипсокартона, которые подбираются по толщине и назначению.

Гипсокартон, фото:Описание:

Классический лист

Ориентироваться в классификации ГКЛ поможет цвет бумажного покрытия. Самый скромный в цене имеет серый оттенок. Эти листы предназначены для применения в сухих жилых комнатах – спальнях, гостиных, детских, коридоре.

Рекомендуем прочесть: сравнение гипсокартонных листов компаний Волма и Кнауф.

Влагостойкий гипсокартон

Зеленый цвет картона говорит о том, что материал имеет антисептическую пропитку и меньшую гигроскопичность по сравнению с первым вариантом. Влагостойкий гипсокартон применяется для монтажа в кухнях и ванных комнатах. Материал имеет хорошую адгезию, поэтому его используют, как основание под укладку керамической плитки.

Огнестойкий лист

Розовый цвет говорит об огнеупорных свойствах материала. В ремонтах его практически не используют, так как помещений с такими требованиями к материалу не так и много. К примеру, огнестойкий ГКЛ устанавливают в баню или защищают им сгораемые материалы.

Как и предыдущий вариант такой Кнауф-лист может переносить повышенную влажность.

Интересно знать! Влагостойкий гипсокартон может пропускать через себя больше влажного воздуха, чем обычный, но он все равно не любит прямого контакта с водой. При установке в ванных комнатах сверху делается отделка из паронепроницаемых материалов.

Еще имеет значение толщина и размеры гипсокартонных листов, по которой различают:

  • Стеновой материал – имеет толщину в 12,5 мм и весит в районе 29 кг. Для потолков его берут нечасто, так как подобная прочность для этих конструкций избыточна.
  • Потолочные листы – их толщина составляет 9,5 мм при меньшей массе. За счет этого с ними удобно работать на высоте, материал лучше изгибается, что важно при оформлении криволинейных конструкций.
  • Арочный или дизайнерский гипсокартон – эта разновидность в толщину всего 6 мм и имеет в структуре стеклосетку. Это позволяет ему изгибаться по малым радиусам, что хорошо при оформлении круглых фигур. Популярностью решение не пользуется в виду высокой цены.
Сложенный пополам арочный гипсокартон

Стандартные габариты гипсокартонного листа составляют 1200*2500 мм. Если перевести в площадь, то это 3 квадратных метра. Есть и другие варианты, но их в магазинах практически не встретишь – проще нарастить или обрезать обычный лист.

Для работы лучше взять лист 9 мм. Его тип определяем по уровню влажности и температуре в помещении.

С техническими характеристика гипсокартона Кнауф можете ознакомиться по ссылке.

Профиль и фурнитура для каркаса

Количество материала и его вид во многом определяются не только типом потолка, но и его конфигурацией. Сама по себе работа с гипсокартоном творческая – многие детали мастера изобретают с нуля, стараясь упростить работу.

Профили и фурнитура, фото:Описание:

Направляющий профиль ППН 27*28

Монтируется этот профиль на стены. Сделан он таким образом, чтобы несущие элементы в него просто вставлялись. Используется для потолка П 113. В системе П 131 его заменяет стеновой направляющий профиль ПН 50*40. По форме они ничем не отличаются – только габаритами.

При создании многоуровневых конструкций эти профили могут задействоваться для привязки коробов к потолку и в качестве внешних угловых соединителей.

Читайте на нашем сайте: размеры и виды направляющих профилей.

Несущий профиль ПП 27*60

Применяется он для потолков П 112 и П 113. При помощи системы подвесов он привязывается к капитальному основанию, что существенно увеличивает его жесткость. Для соединения профилей с поперечными вставками используются двух и одноуровневые соединители. В системе П 131 роль несущих профилей играет ПС 50*50.

Прямые подвесы

Плоская перфорированная пластина с отгибающимися ушками позволяет надежно крепить профили к потолку с максимальным отступом в 10-12 см (зависит от модели). Перфорация выполнена для упрощения установки крепежных элементов.

Подробнее о подвесах для металлического профиля можете узнать из статьи на нашем сайте.

Подвес пружинный

Подвесы с тягой – это удобное и функциональное решение, которое позволяет опустить потолок на большое расстояние. Головка подвеса просто защелкивается в профиле и не требует дополнительной фиксации саморезами.

Удобный пружинный механизм позволяет оперативно регулировать длину детали, без разбора готовой конструкции.

Двухуровневый соединитель

Он нужен для потолка П 112. Деталь ставится в обхват верхнего профиля, после чего снизу защелкивается поперечный.

Одноуровневый соединитель

Эту деталь еще называют «крабом» (подробнее читайте по ссылке), из-за характерной формы. Она имеет четыре стыковочных узла, с фиксаторами-защелками и дополнительными ушками под саморезы. Применяют ее только в потолке П 113.

Деталь надевается сверху на основной профиль, после чего к ней стыкуются две поперечины с разных сторон

Компания Кнауф предоставляет покупателям информацию по количеству поясов в каркасах, точек крепления и прочее.

Эти данные никак не соотносятся с фурнитурой от других производителей, так как в большинстве случаев, конкуренты делают свою продукцию из более тонкой прокатной стали.

Если продукцию компании Кнауф не получается приобрести по каким-то причинам, то можно:

  1. Взять товар другого производителя, если толщина стали не меньше 0,55 мм.
  2. Установить пояса каркаса с меньшим шагом.
  3. Увеличить количество подвесов на погонный метр.

Крепежные детали

В работе с гипсокартонными листами понадобятся следующие крепежи:

Крепежный элемент, фото:Описание:

Дюбель-шурупы

Такой крепеж допускается использовать только для присоединения каркаса к вертикальным поверхностям. Выбирайте дюбели с широкой шляпкой в форме гриба, так как он будет надежнее прижимать металл к стене.

Анкер-клин

Стальные оцинкованные анкер-клинья нужны для привязки конструкции к железобетонным перекрытиям. Заменять их дюбель-шурупами запрещено, так как те не соответствуют нормам пожарной безопасности. Недостаток такого крепежа в том, что он держит очень сильно, и сделанную точку невозможно демонтировать без разрушения основания.

Если потолок деревянный, то оба варианта крепежа заменят обычные саморезы по дереву.

Саморез LN

Эти коротыши очень удобны для соединения деталей каркаса. У них достаточно глубокие шлицы на шляпке, что позволяет без опасений давить на них шуруповертом.

Внутренняя часть головки делается рифленой, что позволяет метизам не выкручиваться от вибраций.

Многие мастера заменяют их саморезами с прессшайбой. Это тоже надежное решение, но работать с ними тяжелее – они хуже заходят в металл, шляпка неглубокая, что приводит к частому падению крепежа на пол.

Читайте на нашем сайте: саморезы для профиля.

Саморезы по металлу

Применяют саморезы для монтажа листов ГКЛ. Для крепления одного слоя материала используются метизы длиной 25 мм

Из дополнительных приспособлений отметим антивибрационные подкладки, которые устанавливаются на подвесы и пристенные профили, что помогает уменьшить передачу звуков от перекрытия.

Вернуться к оглавлению

Сборка потолка

Подробнее ознакомимся с порядком сборки всех трех конструкций. Для работы нам потребуется определенный набор инструментов.

Потолок П 112

Монтаж плавающего потолка:

  1. Согласно проекту отмечаем высоту каркаса конструкции. Используем для этого рулетку и карандаш. Подробнее о разметке потолка под каркас можете узнать из статьи на нашем сайте.

    Отметка высоты потолка

  2. Далее берется лазерный осепостроитель или гидроуровень, и полученная ранее метка переносится на все углы помещения, включая и внешние. Метки при этом ставятся на всех смежных стенах.

    Разметка плоскости каркаса

  3. Проверяем высоту до потолка по всем меткам и ищем самое маленькое значение – найденный угол будет нижней точкой.

    Если отклонение высоты от первоначальной слишком большое, то повторяем манипуляцию с рулеткой.

  4. Затем вымеряем разницу от первой метки и делаем на это значение коррективы по остальным углам.

    Такая последовательность действий важна, чтобы сохранить минимальный отступ каркаса по всей площади потолка. Если этого не сделать, то под обшивку может не поместиться утеплитель, встроенные светильники и прочие коммуникации.

  5. Затем метки нужно соединить прямыми линиями. Очень легко получается это сделать при помощи строительной красящей нити.
  6. Определяем направление профилей верхнего уровня каркаса.

    Советуем сориентировать их параллельно падающему из окна свету. Делаем разметку под профили на потолке, ориентируемся на следующие значения.

    Отступ первых профилей от стены должен составить максимум 150 мм, остальное расстояние разбивается на отрезки по 110 см для качественного профиля или 90 для менее жестких аналогов.

    Разметка потолка под основной профиль

  7. Сделать такую разметку нужно с двух сторон, чтобы потом было удобно нарисовать на потолке линии, при помощи той же красящей нити.

    Отбивочная красящая нить

  8. По нарисованным линиям отмечаем точки крепления подвесов. Ближние к стенам не должны быть на расстоянии больше 25-ти см. В середине (промежуток «а» на схеме) шаг должен составить 110 см. Если не уверены в крепости профиля, сократите это значение до 80-90 см.

    Разметка под подвесы

  9. На металлический крепеж, к потолку, по намеченным точкам крепятся подвесы. В случае применения пружинных тяг, отрегулируйте их высоту приблизительно, более точное выставление будет произведено уже после фиксации профиля. При забивании крепежа потребуется молоток.Монтаж подвесов на потолок

    Убедитесь, что все подвесы держатся надежно. Если есть болтающиеся, сделайте рядом новую точку крепления.

  10. Устанавливаем на подвесы профили. С торцов они не должны доходить до стен минимум на 5 мм, максимум 10 мм. Это расстояние нужно для того, чтобы система нивелировала подвижки стен дома.

    Монтаж крайних профилей

  11. Расставляем по профилям двухуровневые соединители. Крайние ставятся от стен на расстоянии 10 см или меньше. Промежуточное расстояние между элементами должно составлять ровно 50 см. Чтобы детали не смещались, их можно закрепить с двух сторон саморезами.

    Установка двухуровневого соединителя

  12. Далее снизу защелкиваются поперечные профили. Потом берется строительный уровень и производится регулировка пружинных подвесов. Так рекомендует официальная технология, но на практике выровнять в такой последовательности каркас очень трудно.

    Установка нижнего уровня профилей и выставление каркаса в горизонт

Дело в том, что потолок имеет перепады, достаточно ровно невозможно заранее выставить подвесы, что приведет к искривлению каркаса сразу по нескольким плоскостям.

Надежнее поступить так:

  • Когда монтируются профили первого уровня, не спешим ставить все – крепим только крайние детали. Затем выставляем их точно в уровень, используя сделанную ранее разметку на стенах, и капроновую нить. Можно и лазерный уровень снова применить.
  • Затем между этими профилями натягивается перпендикулярно нить в нескольких местах. Она послужит хорошим ориентиром при креплении оставшихся профилей уровня. Потратив немного времени, вы добьетесь высокой точности.

Готовый каркас обшивается гипсокартоном. Листы его ставятся перпендикулярно нижним профилям. Торцевые кромки материала должны попадать точно на середину поясов. Продольная кромка остается на весу.

Потолок П 113

Пошаговый процесс:

  1. Начинается работа с разметки (описано выше). Доходим до того момента, где у нас на стенах уже нарисована горизонтальная линия границы потолочного каркаса.
  2. По всему периметру помещения формируем замкнутый контур из направляющего профиля. К стенам он крепится на дюбель-шурупы или саморезы. В работе задействуется перфоратор и шуруповерт (читайте на нашем сайте: какой шуруповерт использовать для монтажа профилей и гипсокартона).

    Установка направляющего профиля

  3. Далее противоположные стены размечаются с шагом в 120 см – это будут центры основных профилей. По этим меткам делается разметка на потолке красящей нитью.Разметка потолка под профили

    Внимание! Такое расстояние могут выдерживать только мощные профили Кнауф и аналогичные по толщине аналоги. Для прочих моделей это расстояние сокращается в 2 раза.

  4. С шагом в 90 см по линиям накручиваются подвесы. Принцип их монтажа был разобран выше.

    Установка подвесов

  5. Далее расставляются профили по меткам – торцами они заводятся в направляющие, и связываются с ними саморезами. Еще они фиксируются на подвесы и выставляются в одну плоскость, аналогично процедуре выше.

    Если длины профиля недостаточно, чтобы перекрыть потолок, они наращиваются при помощи удлинителей.

  6. Затем делается разметка по профилям – каждый из них размечается с шагом в 50 см. Это будут точки крепления одноуровневых соединителей.

    Установка и выравнивание профилей

  7. По меткам расставляются одноуровневые соединители. В них также защелкиваются перемычки.

    Так профили соединяются в одной плоскости

  8. Внешние ушки «крабов» загибаются вниз и прикручиваются к боковым стенкам профиля на саморезы.

На этом построение каркаса завершается – его можно обшивать гипсокартонными листами. Расстояния между центрами профилей получается кратным размеру ГКЛ. Следите, чтобы края листов всегда совпадали с серединой поясов. Лист зашивается по всему периметру.

Потолок П 131

Подвесной потолок П 131 собирайте по схемам, описанным выше.

Проект потолка П 131

Вкратце опишем порядок:

  1. Разметка уровня каркаса.
  2. Монтаж по периметру профиля ПН 40*50.
  3. Разметка поперек помещения с шагом в 60 см.
  4. Далее отрезаются два куска профиля ПС 50*50 и соединяются друг с другом основаниями на саморезы.
  5. Спаренные профили расставляются по меткам и соединяются с направляющими саморезами LN.
  6. Устанавливается теплоизолятор.
  7. Выполняется подшивка каркаса гипсокартоном.

Этот каркас сделать проще, чем предыдущие.

Вернуться к оглавлению

Видео: инструкции и советы по монтажу подвесных потолков по системе Кнауф

Вернуться к оглавлению

Подводя итоги

Для крепких кирпичных и блочных домов подойдет потолок П 113, для каркасных и деревянных конструкций лучше установить П 112. Для узких помещений можно брать потолок П 131.



4 варианта конструкции и особенности монтажа

Чтобы обеспечить хорошую акустику в комнате с музыкальной аппаратурой или в домашнем кинотеатре, как правило, недостаточно установить стеновые шумопоглотители. Часть помех создаётся волнами, отражёнными от гладкого бетонного потолка. Решить проблему помогут специальные потолочные конструкции.

Преимущества подвесного акустического потолка

Почти каждый производитель комплектующих для подвесных и натяжных потолков предлагает акустические материалы. Однако часто они либо дороги (как, например, деревянные панели), либо почти не рассеивают звуковую волну (натяжное полотно), либо у них специфический вид (поролоновые рельефные шумопоглотители). Оптимальным по соотношению цены и эффективности на сегодня является подвесной акустический потолок из гипсокартона — перфорированного или обычного. При этом конструкция имеет сравнительно небольшую толщину (от 35 мм), пожаробезопасна, не пылит и не выделяет вредных веществ. Внешне такой потолок может не очень отличаться от штукатурного.

Особенности

Чаще всего для акустических конструкций используют специальные перфорированные ГКЛ, например «КНАУФ-Акустика», «Саундлайн-Акустика», Gyptone Activ Air Point и др. Пробитые в листах отверстия могут быть круглыми или квадратными, их диаметр (длина стороны) 8-12 мм, а шаг 18-25 мм.

Перфорация делает лист проницаемым для звука и намного снижает интенсивность эха (на языке специалистов — увеличивает реверберационный коэффициент звукопоглощения материала). Физическая суть явления в том, что звуковая волна, проходя через отверстия, дробится на части, которые сталкиваются в пространстве за потолком и гасят друг друга. Небольшое дополнительное снижение шума обеспечивается тонким синтетическим полотном, наклеенным на тыльную сторону листов.

Результат неодинаков на разных частотах. При этом он зависит от размера, формы и взаимного расположения отверстий, а также от отношения их площади к площади листа (коэффициента перфорации). Стандартная толщина акустических ГКЛ — 12,5 мм, размеры — 1200×2000/2500 мм. Приклеенное к тыльной стороне нетканое полотно может быть чёрным или белым. Первое делает отверстия хорошо заметными, второе маскирует их — выбор зависит от дизайнерской задумки.

Не следует путать акустические ГКЛ со звукоизоляционными («Gyproc Аку-Лайн», «КНАУФ Сапфир» и др.), которые отличаются от обычных только повышенной плотностью.

Конструкции

На акустические характеристики потолка влияет не столько характер перфорации, сколько общее конструктивное решение. Например, при увеличении относа ГКЛ от перекрытия звукопоглощение на низких частотах резко возрастает, а на высоких, наоборот, снижается. Если же расположить в пространстве за потолком слой минеральной ваты, звукопоглощение увеличится на 10-15 % во всём слышимом диапазоне. Однако при неправильной сборке гипсокартонный потолок не только не улучшит акустику, но и сам начнёт создавать помехи. Итак, поговорим о конкретных конструкциях и правилах их монтажа.

Проблему изоляции звуков из верхней квартиры акустический потолок решает только в том случае, если в нём есть слой минеральной ваты или иного шумопоглощающего материала.

1. Подшивной потолок на деревянной обрешётке

К плите перекрытия с помощью стальных анкеров крепят деревянные рейки, например, сечением 22×35 мм. Шаг креплений при этом не должен превышать 600 мм. Очень важно, чтобы рейки были сухими (влажность не более 8%). Не помешает также к той их стороне, которая контактирует с плитой, заранее приклеить слой пробкового шпона, чтобы уменьшить передачу колебаний между потолком и перекрытием. К рейкам крепят упомянутые выше листы ГКЛ.

Главное преимущество такой конструкции — небольшая толщина (от 35 до 50 мм) и довольно простой монтаж. Но её средневзвешенный (по частотному диапазону от 250 до 4 000 Гц) коэффициент звукопоглощения aw не превысит 0,35, при этом эффект будет ощущаться в основном на высоких частотах, а на низких средних и низких, где возникают самые неприятные помехи, он будет минимальным. Подшивной акустический потолок лишь незначительно улучшит звучание речи и динамиков аппаратуры. Он подойдёт для небольшой комнаты, где слушают музыку, как дополнение к стеновым шумопоглощающим панелям и угловым бас-ловушкам.

2. Подвесной потолок на металлическом каркасе

Он может опираться только на стены, но лишь если величина пролёта (ширина комнаты) не превышает 4,25 м. При монтаже требуется закрепить по периметру комнаты направляющие и установить в них несущие балки из сдвоенных П-образных профилей. Между балками и плитой перекрытия необходимо оставить зазор величиной как минимум 10 мм, а между направляющими и стеной проложить мягкую ленту, в противном случае возможно появление вибрационных шумов. Далее — обшивка. Минимальная толщина конструкции составляет 70 мм, а коэффициент звукопоглощения — 0,55–0,60.Если ширина комнаты больше 4,25 м, каркас крепят к перекрытию с помощью простых или регулируемых подвесов. Их фиксируют металлическими анкерами через упругие прокладки, с шагом не более 110 мм. В идеале нужно использовать специальные виброизолирующие подвесы, но они в 3-6 раз дороже обычных.

3. Подвесной потолок с дополнительным слоем шумопоглощающего материала

Волокнистый шумопоглощающий материал, установленный в надпотолочном пространстве, особенно эффективен в конструкциях, где относ ГКЛ от перекрытия невелик (50-100 мм). Кроме того, это решение улучшит звукоизоляцию перекрытия на 4-8 дБ: верхние соседи точно не услышат звука ваших колонок, а вы заметно снизите громкость ударных шумов. В конструкции подвесного потолка плиты шумопоглощающего материала толщиной 40-50 мм (ТЕХНОАКУСТИК, «Isover ЗвукоЗащита», «ИЗОЛАЙТ-Л» и др.) обычно опираются на профили каркаса. При этом нагрузка на профили и подвесы увеличивается примерно на 25%. Это необходимо принять во внимание при расчёте, уменьшив шаг креплений или задействовав двухуровневый каркас (например, системы КНАУФ П 112 или П 232).

Другая, намного более серьёзная проблема связана с возможностью эмиссии частиц минеральной ваты в помещение. Теоретически решить её нетрудно, подложив под шумопоглощающий материал полиэтиленовую плёнку. Но на практике это очень затрудняет монтаж: сквозь плёнку нужно пропустить многочисленные подвесы, затем герметизировать отверстия, стыки полос, примыкания к стенам. Такая работа обходится дорого и требует тщательного контроля качества. Альтернативный вариант — заменить минеральную вату мягкими ДВП с восковой пропиткой, прошивными синтепоновыми матами, материалами на основе льна или хлопка.

Шумопоглощение акустического гипсокартона
Тип перфорации
(коэффициент перфорации, %)
Величина относа
от перекрытия, мм
Коэффициент звукопоглощения в октавных полосах*, Гц
125 250 500 1000 2000
Сплошная круглая (15,5) 60 0,15 0,30 0,70 0,80 0,50
200 0,45 0,70 0,80 0,55 0,45
Сплошная квадратная (23,9) 60 0,15 0,25 0,65 0,85 0,60
200 0,45 0,75 0,85 0,60 0,50
Блочная круглая (12,9) 60 0,15 0,30 0,55 0,70 0,60
200 0,45 0,55 0,65 0,55 0,50
Блочная квадратная (16,3) 60 0,15 0,35 0,55 0,65 0,55
200 0,45 0,60 0,65 0,55 0,50

* Значение коэффициента может быть от нуля (отсутствие звукопоглощения) до единицы (полное звукопоглощение).

4. Акустические волнорезы

Гасить звуковую волну способны не только перфорированные, но и рельефные поверхности, в частности разноуровневые потолки. Необязательно создавать сложные криволинейные формы со множеством ярусов. В условиях квартиры вполне достаточно устроить карнизное понижение уровня у стен или пару фальшбалок. Оптимальную акустику обеспечит кессонный потолок — имитация продольных и поперечных балок, которую можно украсить полиуретановой лепниной. Но он потребует довольно сложного каркаса и кропотливых шпаклёвочных работ — из-за множества рёбер и углов.

Для сборки разноуровневого потолка нужны подвесы как минимум двух типов, стандартные направляющие и несущие потолочные профили, а также ГКЛ толщиной 9,5 мм. При разработке чертежей поможет справочник «Типовые строительные конструкции, изделия и узлы», который легко скачать с сайта КНАУФ.

инструкция по сборке и монтажу

Потолок, созданный из ГК-листов, имеет прочное металлическое основание. Создаётся оно из основных и дополнительных металлических элементов и различных крепежей. Приобретать комплектующие материалы для метал-каркаса нужно, исходя из технических характеристик. Это гарантия прочного ГКЛ потолка и его срока эксплуатации. Привлекательное потолочное перекрытие из гипсокартона является неотъемлемой частью общего фона помещения. Далее рассмотрим, какой профиль для потолка из гипсокартона понадобится.



Виды основных профилей

Создание каркасной основы под гипсокартоном

В ремонтных работах с гипсокартоном есть 2 вида монтажа материала: каркасный и бескаркасный метод. Для выравнивания потолка гипсокартоном, а также создания многоуровневых потолочных конструкций применяется только каркасная основа из гипсокартона.

Бескаркасный способ монтажа

Листы на клей «садятся» при выравнивании стен или же создании декоративной конструкции.

Созданный каркас позволяет:

Применяемые профиль для создания обрешетки под ГКЛ производятся из стальной ленты холодной прокатки.

Монтируя гипсокартонный потолок, профиль должен отвечать всем стандартам ГОСТ, во избежание скорой порчи всей конструкции.

Какой профиль нужно приобретать для потолка

Строительные маркеты предлагают множество видов профилей. Нужно разобраться, какой профиль для потолка из гипсокартона подходит? Все они отличаются внешним видом и своими функциональными свойствами. Для приобретения требуемых профилей требуется изучить маркировку, размеры, принадлежности. Профиль имеет размеры в длину, ширину, а также толщину. Какой профиль нужен для потолка из гипсокартона? Для несущего каркаса под ГК-листы следует выбирать более толстый профиль, нежели для обрешётки декоративного элемента интерьера.

Основные и дополнительные профили для каркаса

Основные типы профиля для каркаса на потолок

Для создания металлического каркаса на потолке для гипсокартонных листов используется два типа профиля: направляющие и потолочные элементы. Но, кроме этих видов для создания металлической основы применяются также и другие элементы, которые будут рассмотрены ниже.

  1. Направляющий профиль для каркасной обрешетки на потолке. Данный потолочный профиль для гипсокартона имеет маркировку ПНП или UD-27. Направляющий металлический элемент является основным в создающей обрешетке. В него вставляются профиль потолочный под гипсокартон ПП (CD).
Направляющий потолочный профиль для гипсокартона

Размеры профиля: ширина – 27 мм, высота ребра – 28 мм., толщина стенок 0.37-0.45 мм., длина от 3-х до 4-х метров. Толщина металла зависит от завода-производителя. Фирма «KNAUF»выпускает профиль ПНП из стали высокого качества, толщиной 0.6 мм. Тем самым данные профили отличаются прочностью и качеством.

Монтаж ПП в направляющий потолочный профиль
  1. Профиль для гипсокартона потолочный ПП (CD). Данный элемент вставляется в направляющие профили и крепится к подвесам. Имеет размеры: длина – от 3 до 4 метров, ширина – 60 мм., высота – 27 мм.толщина профиля варьирует от 0.4 до 0.55 мм. «КНАУФ» производит потолочный профиль толщиной 0.6 мм.
профиль потолочный ПП для каркаса на потолок

Какой профиль лучше для гипсокартона на потолок? Из технических характеристик видно, что профиль КНАУФ является более толстым, а значит более прочным и долговечным. Данный профиль применяется в помещениях с повышенной влажностью без опасения того, что ржавчина быстро его поразит, потому как потолочные элементы производятся с антикоррозийным оцинкованным покрытием.

Дополнительные профили, фиксируемые в каркасе на потолке

Кроме основных профилей, из которых создается прочный каркас для ГК-листов, применяются также еще профили.

  1. Арочный профиль ПА (CD). Создаются фигурные конструкции на потолочном перекрытии. Имеет допустимые нормой размеры: ширина – 60 мм., высота 27 мм., толщина профиля 0,4-0,6 мм.различные производители производят арочные профили с разными размерами, а также толщиной металла. Профиль КНАУФ является наиболее прочным и отличается высоким качеством.

    Арочный профиль Кнауф

  2. Угловой профиль ПУ. Применяется для защиты внешних углов гипсокартонной конструкции. Он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 метра.

    Угловой профиль ПУ

  3. Угол перфорированный ПВХ 25х25×3000 мм для криволинейных конструкций. Создаёт защиту для фигурных элементов на потолке. Производится из прочного качественного материала ПВХ. Отличительное свойство уголка – гибкость, лёгкость, незатруднительный монтаж.

    Угол перфорированный ПВХ

Дополнительные профильные составные монтируются по мере того, какая конструкция производится на потолке. Чем сложнее криволинейные элементы, и чем больше ярусов в потолке, тем больше применяются дополнительные профили.

Иные монтажные элементы для создания каркаса на потолке

Для производства каркаса на потолочном перекрытии понадобятся следующие составные:

Прямые подвесы – производятся из прочного металла, имеют перфорацию. Подвес должен быть прочным, поскольку является несущим элементом каркаса. Длина монтажная 12.5 см.

Прямой подвес для каркаса под гипсокартон

Подвес с тягой. Применим, если потолок следует опустить на расстояние от чернового больше стандарта. Изделие фиксируется на черновом потолке, шпилька вдевается в отверстие и надевается остальная часть подвеса. Шпилька имеет максимальный размер 100 см.

Применение прямых подвесов для гипсокартона

Удлинитель для профилей. Применяется в том случае, если длина помещения больше чем длина потолочного профиля ПП (CD).

Удлинитель для профилей

Крабы фиксируют несколько профилей в одной точке на одном уровне. При необходимости применяются крабы для нескольких уровней. Крабы фиксируются при помощи защелок, саморезы применяются для достижения большей прочности конструкции.

Краб для соединения профилей ПП

Крепежные элементы:

Без данных элементов создание каркаса невозможно. Все изделия производятся из прочного металла. Крепежи обязательно должны быть ровными и отвечать стандарту ГОСТ.

Монтаж конструкции

Перед тем, как сделать каркас из профиля для гипсокартона для потолка, нужно определиться с видом каркасной основы: ячеистый, поперечный каркас. Последний производится, в основном, в помещениях небольшой квадратуры (балкон, туалет) для выравнивания потолка.

Чертежи, разметка для профилей под ГКЛ

Прежде чем начать монтаж каркаса на потолке нужно сделать чертеж на бумаге и разметку на черновом потолке и стенах. Для этого измеряется помещение по периметру. Все полученные данные нужно записать на бумаге. Далее находится самый низкий угол. Для этого измеряется в высоту каждый угол комнаты. Он отмечается на листе.

Чертеж для потолка из ГКЛ

При одноуровневом выравнивании потолочного перекрытия, в наинизшем углу, отступив от чернового основания перекрытия 3-5 см. отмечается точка, её параллель проводится по всем стенам помещения. Данные линии служат для крепления НП профиля. На листке следует сделать электро схему для основного и дополнительного освещения. Где будет располагаться выключатель, где светильники, розетки. Все данные, с учетом замеров следует перенести на поверхность и обозначить.

Разметка для профилей на потолке

На черновом основании размечаются линии для основного ПП с шагом 60 см. На них через 50 см. отмечаются места фиксации подвесов. Для поперечной обрешетки шаг между потолочными элементами ПП составляет 40 см.

Схема распределения

Границы 2-х листов гипсокартона приходятся на один профиль. Горизонтальные границы ГК-листов не совпадают. Это основа прочности гипсокартонной конструкции.

После проведенных расчетов и чертеже на потолке можно посчитать какое количество материала потребуется для метал-обрешетки, а также ГК-листов. Если планируется материал закупить заранее, тогда можно воспользоваться онлайн-калькулятором потолка из гипсокартона, который выдаст точные данные по закупке.

Создание поперечного каркаса под ГКЛ

Для того чтобы сделать поперечный каркас из профиля под гипсокартон, допустим, потолок на балконе, крабы и перемычки не потребуются. Данный способ возведения обрешетки является бюджетным вариантом. каркас из профиля под гипсокартон потолок

Пошаговый алгоритм действий, в котором подробно указано, как крепить профиль для гипсокартона к потолку:

  1. По линиям, отмеченным на стенах, при помощи дюбель-гвоздей фиксируются направляющие профили. Ровность фиксации следует проверять сразу же строительным уровнем. Не допустимы перепады даже в 0,5 см.

    крепление направляющего профиля для потолка

  2. На расчерченных линиях, по намеченным точкам, с помощью анкер-клиньев крепятся подвесы. Эти элементы должны быть жесткими и прочными.

    крепление прямых подвесов анкер-клинами

  3. В направляющие профили вставляются потолочные, крепятся маленькими саморезами. Шаг профиля для гипсокартона на потолок составляет 40-60 см. Теперь, чтобы правильно зафиксировать потолочный профиль к подвесу, без провисания, нужно натянуть контрольную нить от стены до стены. По ней производится монтаж профиля ПП на потолок под гипсокартон к подвесам маленькими шурупиками. Торчащие боковые части подвеса разгибаются в разные стороны.

При обшивке ГКЛ, в месте стыка листов, фиксируется отрезанный профиль.

Перед тем как заняться отделкой гипсокартона каркасная основа проверяется на прочность, жесткость и ровность.

Как сделать ячеистый каркас из профиля для потолка

Металлический каркас напоминает ячейки из металлических профилей. Монтаж профиля потолочного для гипсокартона производится в таком порядке:

  1. По размеченным линиям фиксируются дюбель-гвоздями направляющие металлические элементы.
  2. На черновом основании потолка фиксируются анкер-клинами подвесы.
  3. В направляющие на стенах вставляются потолочные и фиксируются к подвесам.
  4. Далее, из профиля ПП вырезаются отрезки, равные промежуткам между встроенными ПП (CD) для гипсокартона.
  5. Данные перемычки фиксируются с помощью крабов. На расстоянии друг от друга 40-60 см.

Перемычки располагаются в шахматном порядке, таким образом, чтобы они не совпадали по 1 линии.

Видео:

Созданная основа обрешетки обшивается ГК-листами. Крепление гипсокартона к потолку на профиль производится саморезами. От края листа следует отступить 2 см. для того, чтобы край ГКЛ не лопнул. Каждый саморез вкручивается в лист на расстоянии друг от друга 10-15 см. Гипсокартонный лист крепится не только по краю, но и во всех местах, где проходят профили.

Торцы соединений листов зарезают под углом 90 градусов.  Все стыки заделываются специальной шпаклевкой. Соединения листа армируются и шпаклюются.

После весь гипсокартон покрывается финишной акриловой шпаклевкой и дальнейшей отделкой.

Для того чтобы каркас был прочным, а гипсокартонный потолок радовал многие годы следует выбирать правильно профили и комплектующие. Если потолочный профиль для гипсокартона тонкий, тогда есть риск образования трещин на потолке. Прочный каркас из профилей КНАУФ служит от 10 до 20 лет.

Видео:

Видео:

Видео:

Barnacle | Half-Life Wiki | Фэндом

Эта статья еще не была доведена до более высокого стандарта качества.

Вы можете помочь, исправив орфографию и грамматику, удалив фактические ошибки, переписав разделы, чтобы они были ясными и краткими, и переместив некоторые элементы, когда это необходимо.Посетите наш проект очистки для получения более подробной информации.

Для этой статьи было бы очень полезно добавить больше изображений.

Барнакл

Тип

Статический; потолок-жилой

Атаки / Оружие

  • Сокрушающий укус:
  • 50, задержка 10 секунд ( HL )
  • 10, неоднократные атаки ( HL2 )
  • Щелчок по шее ( HL2 ) (мгновенное убийство только NPC)

Название организации

  • монстр_барнакл ( HL1 )
  • npc_barnacle ( HL2 )

Барнакл (таксономическое обозначение: Cirripedia donaldsonia , [2] или «Барнакл Дональдсона») — стационарное обитающее на потолке инопланетное существо, которое наиболее примечательно своим уникальным методом ловли добычи с помощью липкого языка . »

Обзор

Барнакл — это не что иное, как большой рот, полный двух рядов острых зубов, с длинным, похожим на нитку отростком, свисающим из его пасти. Barnacle использует свой «язык», чтобы ловить и поднимать добычу; придаток достаточно силен, чтобы выдержать вес взрослого человека. На его языке очень прочный природный клей (например, реснички / щетинки), который может связываться со всем, с чем он соприкасается.

Моллюски не могут отличить живые от неорганических предметов, которые прилипают к их языку, и их можно обманом перетащить в бочки, поддоны и другой мусор, обычно встречающийся поблизости.При попытке поглотить эти предметы ракушка сочтет их неприятными и отпустит.

Способность включать и выключать липкость их языка по желанию предполагает, что клей на языке усоногих на самом деле образован ресничками или щетинками (крошечные волоски или щетинки, как на лапке геккона), а не липким химическим веществом. Согласно этой модели, когда потенциальная жертва соприкасается с языком, ракушка чувствует это и направляет реснички / щетинки, чтобы они активировались в их липкую форму и, наоборот, деактивируются в их нормальную расслабленную форму, если жертва оказывается непригодной. Если ракушка убита, реснички / щетинки также навсегда деактивируются, поэтому мертвые языки ракушки не липкие.

Моллюски прикрепляются к потолку или к нижней стороне выступов, из которых они опускают свои липкие языки. Хотя ракушек можно встретить в самых разных средах, кажется, что они предпочитают влажные места. Любопытно, что в то время как в исследовательском центре Черной Мезы можно найти много ракушек, мало кто из них встречается на Зене.

Моллюски относительно слабые по сравнению с большинством врагов: 4-5 выстрелов из 9-мм пистолета убьют их.Их легче всего убить на расстоянии, хотя игроки, попавшие в ловушку его языка, обычно могут убить их, прежде чем они будут поглощены. Barnacles слабы против лома, который в обеих играх убивает их одним ударом. (Однако в Half-Life: Day One требуется четыре удара, что будет фатальным ходом для игрока.) В любой игре атаковать стоящего высоко ракушка ломом, как правило, плохая идея, так как игрок получит урон от падения, а также атаку Барнакла. Убитые ракушки выворачиваются наизнанку и изрыгают черепа, кости и другие останки недавно съеденных жертв вместе с их собственными зеленоватыми пищеварительными соками, создавая впечатление, что ракушка рвет, а язык несколько втягивается.

В Opposing Force ученый обращается к удалению ракушка из «точки зарождения». Это говорит о том, что ракушка проведет всю свою жизнь привязанным к месту, где он родился. Земные ракушки используют подвижные личиночные стадии и океанские течения для достижения новых зон роста; вполне вероятно, что Xen Barnacles используют аналогичные средства для распространения.Вдобавок в Half Life: Opposing Force есть органическое оружие, Barnacle Grapple , которое действует как крюк для захвата и может использоваться для прикрепления игрока к спорам, обнаруженным на карте. Это просто обособленная ракушка.

Название «Cirripedia donaldsonia» происходит от ее первооткрывателя и первой жертвы, ученого из Черной Мезы Луи Дональдсона. [2]

Поведение и навыки

Моллюски в гроте Ксен.

Моллюски — относительно простые существа.Похоже, что они не обладают какой-либо степенью интеллекта — вместо того, чтобы активно охотиться на добычу, они питаются, реагируя на внешние раздражители в виде животных, которые соприкасаются с языком ракушек. Однако, хотя существа не демонстрируют никакого интеллекта в охоте, они обладают сверхъестественной способностью прикрепляться к потолку, выходящему на улицы, часто посещаемые потенциальной добычей, хотя некоторые, кажется, прячутся в углах подальше от маршрутов, используемых добычей; Логическое объяснение этого состоит в том, что ракушки в менее подходящих условиях вымирают, а более удачливые существа процветают.Как и настоящие ракушки, они обычно встречаются группами или колониями. Они встречаются на протяжении всей серии Half-Life , и игрок часто сталкивается с небольшими территориями, населенными большим количеством ракушек, которые, кажется, не конкурируют друг с другом.

Моллюски, кажется, способны убить и переварить человека всего за несколько секунд, буквально проглотив его, лишив скелет плоти и выплюнув неудобоваримые кости. Поскольку ракушек никогда не видели движущимися, можно предположить, что их потребности в пище относительно низкие и что они могут выжить в течение длительного времени без еды, что, возможно, объясняет их малоподвижный образ жизни.

В оригинальном Half-Life , люди становятся обездвиженными, когда их схватывают ракушки — хотя они борются, когда закутаны в языки существ, захваченные люди, похоже, неспособны сражаться с ракушками, когда достигают рта, даже если они явно все еще живы.Можно спасти NPC от ракушка, убив его до того, как он будет поглощен. После этого NPC просто упадет невредимым.

Гордон Фриман задыхается от ракушки в каналах.

В Half-Life 2 ракушкам требуется несколько секунд, чтобы различать съедобный и несъедобный материал. Следовательно, такие объекты, как шины, бочки или куски дерева, можно использовать, чтобы «отвлечь» ракушка и позволить игроку легко проскользнуть мимо него, поскольку он схватывает только одну вещь за раз.Подобным образом, поджигая бочку с взрывчаткой в ​​нужный момент, игрок может убить ракушка, пытающегося его съесть (или даже нескольких близко атакованных ракушек). Также кажется, что ракушка пытается обхватить цель языком достаточно плотно, чтобы сломать кости и убить ее. Это основано на наблюдении, что птицы, а также отряды Сопротивления или Альянса умирают, не дойдя даже до основной части, просто потому, что их поймали. Включение скрытых субтитров и последующий захват Barnacle показывает, что звуковой файл называется «Barnacle Neckbreak»; Кроме того, на изображении концепт-арта Half-Life 2 язык Барнакла обвивается вокруг шеи Гордона, пытаясь задушить его.На Гордона Фримена не действуют попытки сокрушить язык, вероятно, из-за удлинения шеи, покрывающего его костюм HEV. Альтернативное объяснение может заключаться в том, что язык выводит из строя добычу ракушечника посредством парализующего нейротоксина.

Интересно отметить манеру, в которой ракушка в Half-Life 2: Episode One имеет дело с зомбином: после поимки зомбина ракушка будет есть только хедкраба, но не зомби. С другой стороны, было зарегистрировано, что ракушки поедают все тело здоровых солдат Альянса. Это можно рассматривать как свидетельство того, что ракушки не любят вкус гниющей или разложившейся плоти, и согласуется с их отказом от разложившихся тел, брошенных в них игроком. Ошибка может произойти, когда Barnacle убивает зомби любого типа и бросает тело на землю. Однако он будет продолжать подбирать и выбрасывать его, пока тело не сдвинется.

В Half-Life 2: Episode Two можно увидеть, как ракушки ловят и поедают муравьиных львов. Они также ловят муравьиных львов-рабочих с кислотой, но когда рабочий взрывается, он укушен и ракушка также погибает.Также стоит отметить, что ракушки не могут отличить ядовитых хедкрабов от обычных и также умрут, съев их.

Интересным фактом является то, что ракушка будет есть только то, что он идентифицирует как существо гуманоидного типа — как людей, так и вортигонтов, — если он цепляется за голову. Если он цепляется за талию, ногу, руку и т. Д., Ракушка роняет тело, как если бы оно было несъедобным, возможно, из-за трудностей при употреблении его в таком положении или из-за того, что он не распознает форму из-за защелкивания на части тела. это не голова и не шея.

За кадром

Старая текстура Half-Life 2 .

  • По словам Гейба Ньюэлла, Barnacle был создан как способ ограничить движение в темных областях Исследовательского центра Черной Мезы, [1] , предполагая, что его создание было довольно недавним в разработке игры.
  • Half-Life 2 Beta имеет более старую, неиспользованную текстуру ракушки.
  • Судя по всему, ракушки изначально имели способность поражать цели в Half-Life . [4]
  • Использование Barnacle в дизайне уровней чрезвычайно разнообразно: он используется для создания атмосферы, головоломок и даже комедии за счет игрока [5]

Связанные достижения

Barnacle Bowling (5G)
Убейте пять ракушек одним взрывным стволом.

Общая информация

  • В реальной жизни Barnacle (или Cirripedia) — это членистоногие, родственные крабам и лобстерам.
  • В Half-Life охранники игнорируют ракушек, даже если они находятся достаточно близко, чтобы стрелять в них; однако в Half-Life: Source они будут стрелять на месте.
  • В Half-Life , Barnacles съедят почти всех человеческих NPC (за исключением женских Black Ops), в то время как все остальные NPC не пострадают, когда они коснутся языка.
  • В Half-Life язык Barnacle может прикрепляться только к органическим поверхностям, а в Half-Life 2 он будет прикрепляться к бочкам, шинам и другим искусственным объектам.
  • Поведение ракушка очень похоже на поведение новозеландского светлячка (Arachnocampa luminosa). Это существо обитает на крышах пещер и сбрасывает шелковые сети. Когда в ловушку попадают такие существа, как комары или мотыльки, светлячок втягивает ловушку и пожирает добычу.
  • В Half-Life: Alyx , если игрок носит строительный шлем и идет под ракушкой, ракушка снимает шлем, оставляя игрока невредимым.

Галерея

Концепт-арт

Скриншоты

Список появлений

Ссылки

Half-Life Wiki содержит еще изображений , связанных с Barnacle .

Flos Button HL Потолочный / настенный светильник

Ваш браузер не поддерживает JavaScript. Пожалуйста, включите его см. правильную информацию о продукте.

Стоимость

Пожалуйста, свяжитесь с нами для получения лучших цен, предложений и дополнительной информации.

Технические характеристики изделия

Код товара: LA8015-СТЕКЛО
Бренд:
Дизайнер: Пьеро Лиссони
Детали лампы:

5 x G9, макс. 40 Вт (без учета)

Затемнение:

Диммирование через диммирование фазы сети

Размеры:

Ø47см
10см глубина

Материалы:

Опаловое стекло

Гарантия производителя: 2 года
IP Код: 40

Описание продукта

Потолочный / настенный светильник Button HL от Flos

Настенный / потолочный светильник Button HL — это универсальный светильник, подходящий как для настенного, так и для потолочного монтажа. Эстетика Button HL, разработанная Пьеро Лиссони для Flos в 2004 году, основана на том, чтобы создавать больше из меньшего, выглядеть несложно и одновременно выполнять универсальную функцию.

Этот простой и элегантный потолочный / настенный светильник, обеспечивающий прямой, но рассеянный свет, идеально подходит для освещения коридоров, лестниц и входов. Коллекция светильников Button также включает версию из поликарбоната с классом защиты IP44, подходящую для использования на открытом воздухе, и миниатюрные размеры.

Flos Button HL Потолочный / настенный светильник

Ваш браузер не поддерживает JavaScript.Пожалуйста, включите его см. правильную информацию о продукте.

Стоимость

Пожалуйста, свяжитесь с нами для получения лучших цен, предложений и дополнительной информации.

Технические характеристики изделия

org/Brand»>
Код товара: LA8015-СТЕКЛО
Бренд:
Дизайнер: Пьеро Лиссони
Детали лампы:

5 x G9, макс. 40 Вт (без учета)

Затемнение:

Диммирование через диммирование фазы сети

Размеры:

Ø47см
10см глубина

Материалы:

Опаловое стекло

Гарантия производителя: 2 года
IP Код: 40

Описание продукта

Потолочный / настенный светильник Button HL от Flos

Настенный / потолочный светильник Button HL — это универсальный светильник, подходящий как для настенного, так и для потолочного монтажа.Эстетика Button HL, разработанная Пьеро Лиссони для Flos в 2004 году, основана на том, чтобы создавать больше из меньшего, выглядеть несложно и одновременно выполнять универсальную функцию.

Этот простой и элегантный потолочный / настенный светильник, обеспечивающий прямой, но рассеянный свет, идеально подходит для освещения коридоров, лестниц и входов. Коллекция светильников Button также включает версию из поликарбоната с классом защиты IP44, подходящую для использования на открытом воздухе, и миниатюрные размеры.

Button HL Настенный или потолочный светильник Flos

Застегните: белый настенный или потолочный светильник Button HL от итальянского производителя светильников Flos. В середине лампы — это «кнопка», — кнопка большого размера . Кнопка не только красивое украшение , но удерживает вместе корпус осветительного прибора и абажур. Дизайнерские лампы убеждают своим минималистичным и чистым видом , — это что-то определенное. Handy: Button HL может использоваться как потолочный светильник , а также как настенный светильник .

Материал и размер

Рассеиватель потолочного светильника Button HL изготовлен из многослойного выдувного вручную протравленного опалового стекла (прозрачное — опал — прозрачное). Отражатель изготовлен из стального листа , который в конце покрыт белым лаком . Конечная рамка состоит из полированного сплава и хромированного сплава Zamak . Дизайнерские лампы имеют диаметр , , 47 см, и , , , 10 см.

Дизайнер

Дизайн из вечных ламп Flos разработан итальянским дизайнером Пьеро Лиссони. Лиссони изучал архитектуру в Mailand , прежде чем он основал свою первую дизайнерскую студию вместе с Николетта Канези в 1986. Ровно , десять лет спустя, , его вторая студия под названием Graph. . Дизайнер получил многочисленных наград , таких как Red Dot Design Award или Elle Deco International Design Award.

Технические характеристики

— только для внутреннего использования

— рассеянный свет

— лампочка в комплект не входит (необходимо 5 лампочек)

— рекомендуемая лампа: 5 x макс. Галоген 33 Вт, G9, HSGS или 5 светодиодов 2,3 Вт, G9, 200 лм, 3000 К

— IP 40

Потолочный светильник Button HL Flos — купить в Киеве цена (2021)

Категории

  • Освещение
  • Мебель
  • Двери
  • Бренды
  • Выставочные залы
  • Студии дизайна
  • Дизайн-проекты

Следуйте за нами

Instagram Facebook
  • О нас
  • Часто задаваемые вопросы
  • Контакт
  • Пользовательское Соглашение
  • Политика конфиденциальности

HL-BAPL036 Встраиваемый в потолок экструдированный алюминиевый профиль, высота 21 мм.

Хороший радиатор для светодиодных ленточных светильников шириной 16 мм [HL-BAPL036]

Алюминиевый профиль BAPL036 — это тонкий, низкопрофильный алюминиевый профиль, канальный, экструзионный, для гибких светодиодных лент с высокой и средней мощностью.Используйте это для профессиональных светодиодных осветительных установок. Светодиодные алюминиевые каналы действуют как теплоотвод, защищая светодиодные ленты с высоким индексом цветопередачи от перегрева. Алюминиевые профили для светодиодных лент также являются водонепроницаемыми светодиодными лентами с RGB-подсветкой для наружной установки. Для дополнительной гидроизоляции используйте светодиодную ленту IP65 или IP67 / IP68. Это алюминиевый канал с одной парой зажимов, заглушками и одной линзой из ПК / ПММА. Предусмотрено 5 видов крышек: опал из ПК и ПММА, полупрозрачная и прозрачная крышка.

Примечание:

Как 2 метра, так и 2.5-метровый алюминиевый канал слишком легкий и длинный, размер посылки будет превышать требования DHL / UPS / TNT (4 фута), поэтому потребуются дополнительные длинные транспортные расходы (170 долларов США). Сам по себе алюминиевый продукт мягкий и легко повреждается, поэтому при нормальных обстоятельствах, 2 метра и 2,5 метра алюминиевого канала MOQ составляет 10 штук,

Если вам нужен полный 20-метровый алюминиевый канал, мы рекомендуем вам использовать 20 алюминиевых профилей длиной 1 метр, соединенных с каким-либо канальным соединителем, обе стороны продукта с помощью промышленной резки под прямым углом, после установки не влияет на внешний вид

Мы также продаем алюминиевые соединители «=» «T» «L» «+», пожалуйста, проверьте здесь, чтобы перейти по ссылке.

Если вы являетесь оптовиком, свяжитесь с нашим менеджером по продажам. у нас также есть оптовые цены.

Технические характеристики Загрузить

Примечание:

При нормальных обстоятельствах, 2 метра и 3 метра алюминиевого канала MOQ составляет 10 штук,

Поскольку алюминиевый канал 2 метра и 3 метра слишком легкий, слишком длинный, объем упаковки относительно большой, а стоимость доставки дорогая, сам алюминиевый продукт мягкий и легко повреждается, экспресс-компания DHL откажется от доставки, поэтому мы не принять на себя риск деформации и повреждения изделия при транспортировке!

Если вам необходимо расстояние от 1 до 20 метров, мы рекомендуем использовать алюминиевый канал длиной 1 метр, чтобы обе стороны продукта, используя промышленную резку под прямым углом после установки, не влияли на внешний вид.

Модель: BAPL036

Длина: 1 м (3,28 дюйма) / 2 м (6,56 дюйма) / 2,5 м (8,2 дюйма)

Ширина: 19,6 мм / 0,77 дюйма

Высота: 21,5 мм / 0,84 дюйма

Поверхностный процесс: анодное окисление

Устойчивость к УФ-излучению: Да

Объектив: прозрачный / полупрозрачный / опаловый матовый

Материал диффузора: ПК / ПММА

Материал: алюминий 6063

Канал: Белый

Внутренняя ширина для максимальной полосы печатной платы: 0.59 дюймов (15 мм)

Материал накладки: алюминий 1070 / ABS

Материал зажимов: ПК / SUS304

Режим установки: встроенный

Гарантия: 3 года

Вес: 0,6 кг

Характеристики

1. высококачественный диффузор, установка / снятие спереди по щелчку, только для внутреннего использования

2.Изготовлен из анодированного алюминия

3.Подходит для гибких светодиодных лент 3528/5050/3014/2835/5630/5730 / 3535SMD

4. Доступен с опаловым матовым диффузором из ПК / ПММА, полупрозрачным матовым диффузором, прозрачным диффузором

5. На опаловом рассеивателе (светодиодная лента высокой плотности) не отображаются светодиодные точки

6. доступная длина — 1 м и 2 м (MOQ: 10 шт.)

7. стойкость к ультрафиолетовому излучению

Приложения

1.Производство мебели (кухня / офис)

2. Полка магазинов светодиодного освещения

3. Радиатор и физическая защита светодиодов

4. Независимая светодиодная лампа

5. Внутреннее освещение (лестница / кладовая / пол)

6. Светодиодное освещение выставочного багажника

. Руководствуясь убеждением, что светодиодное освещение станет неотъемлемой частью повседневного освещения, сверхсветовые приборы.com пришел в светодиодную индустрию и идет в ногу с передовыми технологиями.

. Мы стремимся к продажам гибких одноцветных, RGB, программируемых пиксельных полноцветных светодиодных лент и аксессуаров, светодиодных контроллеров, диммеров, усилителей, источников питания, которые являются основными продуктами.

.Superlightingleds.com основан в 2011 году, за 5 лет развития наша команда становится все сильнее и сильнее. Мы обеспечиваем наших клиентов качественной светодиодной технологией, отличным обслуживанием и превосходной технической поддержкой.superlightingled — ваш надежный партнер в области светодиодной техники.

. Если вы ищете высококачественную серию светодиодных светильников или энергосберегающее решение для освещения, пожалуйста, не стесняйтесь обращаться к нам, мы всегда будем более чем рады помочь любым доступным нам способом. Мы предлагаем светодиодное освещение для всего.

Одноцветные гибкие светодиодные ленты Project Display

Изменение цвета R G B Гибкие светодиодные ленты Project Display

Программируемый пиксель D r e a m C l o17 904 Гибкая светодиодная лента для освещения проекта: дисплей

HL / Tupex

Подвесные светодиодные светильники

Кузов:

Алюминиевый профиль Elox, торцы из металлических пластин, окрашенные в цвет RAL9006

Оптика:

KO — опаловый чехол ACRYL SATINE

светодиод:

Светодиод средней мощности

CRI 80 (CRI 90 по запросу)

3. ..тёплый белый 3000K

4 … холодный белый 4000K

Электропроводка:

Драйвер светодиода (постоянный ток)

ND — без диммирования (стандарт)

DIM — аналоговый диммируемый 1-10V

DALI — цифровая диммер DALI

Заявка:

Тонкие алюминиевые линейные светильники для прямого или прямого / отраженного света.

Возможна установка в ряд (версия / R) с непрерывной сборкой.

Устанавливается как подвесной (в комплекте подвесной комплект) или как поверхность

навесной светильник.

Предназначен для освещения представительских рабочих мест или декоративного

освещение.

Варианты:

HL — светильник подвесной одиночный, прямой

HLP — светильник одиночный для поверхностного монтажа.

HL / DI — одинарный подвесной светильник, прямой / непрямой

HL / R — прямой подвесной светильник для установки в прямые ряды

Примечание:

Комплект шнура подвески входит в комплект для HL и HL / R.

Фитинги H могут изготавливаться в модификации с возможностью присоединения их к

.

прямой ряд. В этом случае светильники поставляются с подключением

заглушки, со сквозной разводкой с разъемами.

Ряд может быть составлен из арматуры START, CONT и END

Арт

.

Вт

лм

лм / Вт

A (мм)

B (мм)

1263

17

1 450

85

592

66

1264

25

2 000

80

592

66

1265

34

3000

88

1185

66

1266

54

4 300

80

1185

66

1267

50

4 300

86

1485

66

1268

68

5 600

82

1485

66

Арт

.

Вт

лм

лм / Вт

A (мм)

B (мм)

1760

34

3000

88

1185

66

1761

54

4450

82

1185

66


Арт

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
