Гипсокартон потолок схема монтажа: Чертежи потолков из гипсокартона, как продумать схему конструкции, особенности устройства потолка волной, детали на фото +видео

Чертежи потолков из гипсокартона, как продумать схему конструкции, особенности устройства потолка волной, детали на фото +видео

Содержание статьи:

1. Устройство одноуровневого потолка

2. Монтаж каркаса для гипсокартонного потолка с одним уровнем

3. Конструирование многоуровневого потолка из гипсокартона

При монтаже на потолок такого материала, как гипсокартон, очень важно грамотно выполнить все чертежи, чтобы максимально правильно осуществить укладку. Так, создавая чертежи потолков из гипсокартона, важно четко знать то, что они должны учитывать, а также то, какие схемы гипсокартонных потолков, а точнее, схемы каркаса для них при этом будут использоваться. Именно об этом далее и пойдет речь.

Стоит отметить, что чертежи потолка, выполненные предельно детально, создаются нечасто. По сути, основная цель таких чертежей – предоставление заказчику точных сведений и согласование всех работ. В том случае, монтаж подвесного потолка выполняется в собственном жилье, зачастую разрабатывается лишь эскиз потолка из гипсокартона, отображающий основные параметры.

Однако детальные чертежи гипсокартонных потолков могут понадобиться и для других целей:

• Подробный расчет расходуемых материалов. Это крайне необходимо для больших по площади помещений, которые оснащаются сложными системами многоуровневых потолков. Важно, чтобы весь необходимый материал закупался с запасом в 10 – 15%, так как всегда имеют место расходы, уходящие на обрезки. В противном случае нехватка профилей и гипсокартонных листов может стать причиной серьезных затруднений во время процесса монтажа.
• Соответствие мест креплений со схемой расположения коммуникаций. В том случае, если потолочные штробы и стены служат местом нахождения скрываемой проводки, то важно уделить отдельное внимание детальному планированию, иначе возникает риск возникновения короткого замыкания и, как следствие, смены всей проводки.
• Отображение общего плана комнаты с встроенной в ней мебелью. При условии, если заказ мебели для помещения выполняется непосредственно во время проведения установочных работ, важно строго рассчитать все необходимые параметры, касающиеся того, какую максимальную высоту следует принимать во внимание, а также то, где должны находиться укрываемые в потолочной системе софиты.

Устройство одноуровневого потолка

Упоминая схемы потолков из гипсокартона, следует выделить одноуровневый гипсокартонный потолок. При монтаже гипсокартонного потолка с одним уровнем важно понять, как следует сооружать для него каркас, а также какие параметры при этом следует учитывать. Кроме того, неважно, устраивается ли глянцевый потолок из гипсокартона или обычный – схема работы будет той же.

Монтаж каркаса для гипсокартонного потолка с одним уровнем

Основу потолочного каркаса такой системы составляет профиль, который проходит по периметру всего помещения. Случается так, что при монтаже отделочного материала можно опустить потолок гипсокартоном, поэтому необходимо знать точное расстояние на потолке, которое зависит, в первую очередь, от кривизны потолка и от того, имеется или нет в системе встроенная подсветка.

Важно, чтобы точечные светильники располагались на расстоянии минимум в 5 сантиметров от перекрытия. При условии, если их установка не планируется, то закреплять профиль требуется вплотную к нижней из точек перекрытия.

То, как будет расходоваться профиль, зависит, в первую очередь, от периметра комнаты, причем показатель расхода необходимо округлять до целого числа монтируемых планок.

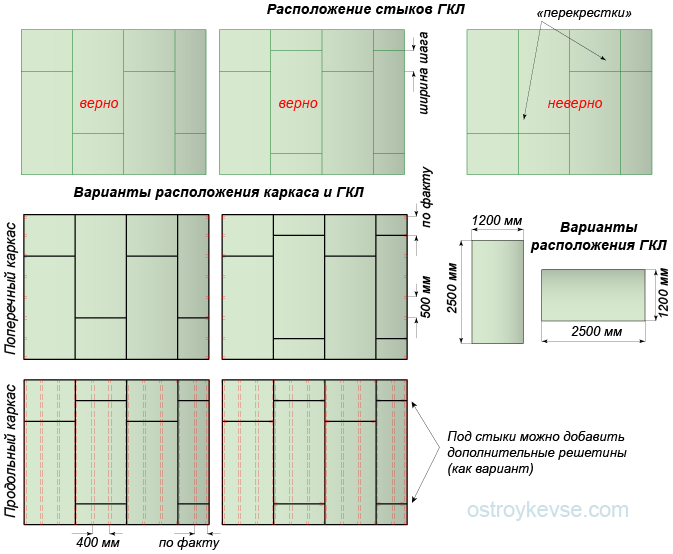

Располагаться профили должны поперек помещения. Шаг их установки должен составлять 50 – 60 сантиметров. Фиксация к потолку осуществляется при помощи подвесов, монтируемых с тем же шагом.

Устанавливать профили, которые располагаются перпендикулярно относительно основных профилей, следует над стыками листов материала. Их можно укрепить либо заранее, либо во время укладки гипсокартона на потолок. Их основная функция заключается в придании стыку неподвижности, поэтому края стыков, расположенных вплотную, должны устанавливаться исключительно на один и тот же профиль.

Важно помнить, что потолочный чертеж, как правило, не отображает то, где располагаются границы тех или иных листов гипсокартона на потолке. Пожалуй, основной показатель, влияющий на определение необходимого для монтажа количества используемых саморезов – это шаг, с которым листы фиксируются к профилю. Составляет он 25 сантиметров.

Монтаж потолка из гипсокартона, смотрите на видео:

Конструирование многоуровневого потолка из гипсокартона

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Монтируя, к примеру, подиум на потолке из гипсокартона, обязательно придется устанавливать материал на потолок таким образом, чтобы высотные перепады были визуально заметны. Схема подобного рода работы будет уже в значительной мере сложнее, причем не только по причине того, что протяженность вертикали увеличится, а также в связи с тем, что монтаж дополнительных уровней потребует значительного усиления каркасной системы. Чтобы сэкономить существенную часть материала, усиливать каркас можно лишь в одном месте, то есть прямо в районе вертикального потолочного участка, не затрагивая при этом угол потолка из гипсокартона.

На составление чертежа для потолка оказывают влияние следующие параметры:

1. Фиксируемые подвесами профили первого уровня потолка должны закрепляться с шагом в 50 – 60 сантиметров, а для второго уровня этот параметр равен уже 40 сантиметрам. При этом следует учитывать, что подобная мера подходит только для тех профилей, которые несут на себе основной вес второго уровня потолка.
   Однако в том случае, если крепления к профилю переходного по высоте каркаса нет, то нагрузка в данном случае никак не изменится.
2. Наименьшая разница в таком показателе, как высота между уровнями, должна быть равна толщине монтируемого гипсокартонного листа. Монтируя потолок волной из гипсокартона, следует помнить, что любой рельеф, выраженный на поверхности потолка, способен в значительной мере придать ему оригинальность и уникальный дизайн.
3. Лучше всего, чтобы разница между монтируемыми уровнями была равна профильной ширине, то есть составляла 60 сантиметров. Подобное свойство оптимально с точки зрения простоты устройства потолка из гипсокартона.
4. При условии, если между первым и вторым уровнем потолка нет расстояния в 20 сантиметров, то необходимость скреплять нижнюю и верхнюю каркасную часть вертикально расположенного участка пропадает. Исключение может составить лишь тот случай, когда монтаж второго потолочного уровня осуществляется возле стены без каких-либо подвесов и является небольшим по ширине.
   В таком случае весь вес должен быть перемещен на стойки, устанавливаемые через 25 – 40 сантиметров. Читайте также: «Как сделать каркас для гипсокартона на потолок – пошаговое руководство».

Таким образом, можно отметить, что вариантов устройства гипсокартонных потолков существует множество, но важно, чтобы к каждому из них были составлены хотя бы схематично оформленные чертежи, фото подробных чертежей и инструкции по укладке гипсокартона на потолок всегда могут предоставить специалисты строительных фирм.

Способы монтажа гипсокартона к потолку: схемы, фотографии, советы

Автор: Алексей Алексеев

1 Отправить на почту

Многие владельцы загородных домов предпочитают монтаж гипсокартона на деревянный потолок. Такой материал удобен в работе, а его стоимость приемлема. Поэтому при правильном подходе можно получить отличные результаты. Кроме всего прочего, с помощью гипрока реализуют даже самые сложные дизайнерские решения.

1. Преимущества отделки ГКЛ
2. Способы монтажа гипсокартона к потолку
3. Установка ГКЛ с использованием профиля

Преимущества отделки ГКЛ

Монтаж и отделка потолка гипсокартоном в деревянном доме имеет несколько положительных сторон:

• С помощью данного материала можно без проблем скрыть различные неровности. Главное, выбрать гипсокартон для монтажа потолка и установить металлический каркас. В этом случае отпадает надобность в выравнивании поверхности штукатуркой (шпаклевкой).
• Также конструкции позволяют монтировать встроенные осветительные приборы, скрывать коммуникации.
• ГКЛ имеют небольшой вес. Так можно избежать нагрузки на потолочные перекрытия.
• Данный отделочный материал позволяет создать потолки практически любой геометрической формы (сложные многоуровневые конструкции).

Способы монтажа гипсокартона к потолку

Существуют два способа отделки гипроком. Рассмотрим каждый из них более подробно.

Монтаж ГКЛ на клей

Такая установка производится без использования профилей, которые могут сократить пространство комнаты. К тому же отпадает необходимость покупки дополнительных элементов.

Полотно закрепляется посредством специализированных смесей, а сам метод называется «сухая штукатурка». Подобный способ отнимает много времени, поэтому специалисты рекомендуют крепить гипрок на клей, в который добавлен гипс. Основная цель всего процесса – ровное закрепление материала, без образования щелей. Если соблюдать все правила монтажа гипсокартона на потолок, то вы получите прочную и долговечную конструкцию.

Подготовительный этап

Прежде всего, подготавливаем поверхность для дальнейших строительных работ. Ее следует тщательно очистить и покрыть грунтовым слоем. О том, как правильно приготовить смесь, вы можете узнать из инструкции производителя.

Далее делаем разметку с помощью строительной линейки. Так будет понятно, какой объем работ предстоит сделать и сколько потребуется самого материала.

Монтаж потолка своими руками

Рассмотрим основные этапы установки гипрока на клей:

1. Удаляем с основной поверхности пятна жира, грязь и старые слои штукатурки.
2. Отмечаем места, куда в дальнейшем будут закрепляться листы.
3. Аккуратно приставляем ГКЛ к потолку и в некоторых местах просверливаем дырки (от 8 до 10 отверстий), в них вставляем дюбеля.
4. К листу приклеиваем поролон (около 10 сантиметров от проделанных отверстий). Он будет своего рода пружиной при дальнейших монтажных работах.
5. Далее прикручиваем изделие к потолку, при этом используя строительный уровень. Высоту можно отрегулировать саморезами (ослаблять или, наоборот, прижимать).
6. Под крепеж обязательно устанавливается специальная шайба, чтобы не нанести вред покрытию. Такие действия следует выполнять при работе со всем гипроком.
7. С отступом от шурупа в несколько миллиметров сверлятся отверстия (около 5 сантиметров). Они заполняются герметиком (например, монтажной пеной) для дополнительной фиксации.
8. После окончательного высыхания шурупы вынимаются, а оставшиеся дырки замазываются шпаклевкой.
9. Теперь можно производить дальнейшие отделочные работы.

Установка ГКЛ с использованием профиля

При втором способе необходимо осуществить монтаж профиля для гипсокартона на потолок. Разберем подробнее весь рабочий процесс.

Что потребуется для работы?

Для установки гипрока таким методом потребуются:

• Стартовый профиль (СП). Он закрепляется там, где потолочная конструкция соединяется со стеной.
• Основной профиль (ОП) и направляющие. Закрепляется по длине используемых изделий, шаг – около 40 сантиметров.
• Крепежи для основного профиля. Представляют собой специальные крепежные элементы. Их используют тогда, когда конструкцию предполагают опустить не ниже, чем на 12 сантиметров. Если предполагается отступ выше указанной цифры, то применяют подвесы (пружинные). С их помощью гипсокартон опускают даже на длину, равную одному метру.

Для установки первого профиля рекомендуют использовать дюбеля или шурупы (шаг около полуметра), для второго – саморезы (шаг примерно 1 метр). Также специалисты советуют выбирать сам материал толщиной 9,5 (12,5) миллиметров.

Для ванной и подобных комнат чаще применяют так называемый влагостойкий гипрок.

Основной процесс установки

Теперь рассмотрим поэтапно второй способ монтажа гипрока.

Этап 1. Делаем разметку

Чтобы правильно и точно выполнять все дальнейшие строительные работы, первым делом важно грамотно произвести разметку:

• Определяемся с уровнем для всех стен комнаты. Чтобы было легче работать, сначала делаются отметки на уровне глаз и только потом до предполагаемой линии СП.
• Линии следует размечать с использованием специального инструмента – нивелира. Крайне важно точно отметить линии, где будет располагаться стартовый профиль. В противном случае, установленная конструкция может быть неровной.

Этап 2. Собираем каркас

Для сборки основного каркаса необходимо выполнить следующие действия:

• Сначала закрепляется стартовый металлический профиль. Его монтируют только по заранее намеченному уровню и предельно внимательно. В качестве крепежа применяют шурупы или дюбеля-гвозди.
• Теперь определяемся с местом расположения основного профиля. Перед этим должна быть составлена подробная схема, чтобы ГКЛ на стыках укладывались на металлический каркас.
• По разметке устанавливают специальные крепежные элементы, причем ставят в шахматном порядке. Далее закрепляются металлические профили с соблюдением строгой параллельности линиям.
• ОП устанавливается к подвесам, а в СП вставляются направляющие. Стыки ОП соединяются и прикручиваются к двум частям саморезами.
• После окончания сборки следует проверить, насколько ровным получился каркас и установить дополнительные детали, такие как крепления для люстр или других осветительных приборов. Более подробно о внутренней отделке деревянного дома мы уже писали.

Этап 3. Подшиваем гипсокартонные листы

Подобные отделочные работы рекомендуется выполнять вдвоем для большего удобства, хотя при желании можно справиться в одиночку. Гипрок ни в коем случае нельзя подшивать совсем вплотную к стене, нужно оставить небольшой промежуток в пару миллиметров. Изделия устанавливаются в шахматном порядке, так можно избежать совпадения стыков. На первом ряду монтируют целый лист, на втором – половину, и так далее. Крепежными элементами здесь являются саморезы с шагом в 20 сантиметров.

Дополнительные уровни

После того, как главный процесс отделки потолка ГКЛ завершен, можно приступать к возведению второго уровня. Для этого к уже имеющейся конструкции прикрепляется еще один металлический каркас, нередко используются необычные дизайнерские решения. Чтобы создать криволинейную основу из металла, профиль подрезается специнструментом и далее обшивается гипсокартоном по форме.

Руководство по установке | Жестяные потолки Brian Greer’s

Этапы установки (потолок)

* Пожалуйста, прочитайте весь документ перед началом установки

* Пожалуйста, надевайте перчатки при работе с продуктами в целях безопасности и во избежание потускнения необработанного металла перед покраской или прозрачной герметизацией



Пример планировки: (больше примеров ниже)

1. Начертите план вашего потолка или стены в масштабе, показав расположение панелей, молдингов, наполнителей и карнизов, которые вы хотите использовать.

2. (Необязательно, но настоятельно рекомендуется) Покройте потолок или стену деревом или деревянными планками (чаще всего используется красное дерево или фанера), убедившись, что рабочая зона ровная, плоская и гладкая. (рекомендуется минимальная толщина 1/4″)

3. Перенесите план расположения, показывающий размещение, на потолок или стену, нанеся сетку с меловой линией. (перед нанесением макета на потолок обязательно измерьте детали, чтобы получить точные размеры и учесть нахлест)

4. Начните с центра комнаты и двигайтесь наружу и вокруг поверхности, следуя инструкциям по притирке, описанным в шаге 5. *Обратите внимание: две стороны панели не могут быть закреплены до тех пор, пока не будет следующая деталь была размещена под*

5. Сначала установите панели, затем наполнители, затем молдинги и, наконец, карнизы, убедившись, что эти элементы «находятся» от главного входа или основной смотровой площадки. Для отделки Antique Plated при установке центральных панелей следите за тем, чтобы все натертые волокна шли в одном направлении!

6. Прибейте примерно каждые 6–12 дюймов вокруг внешних краев жестяной панели и в центре, где позволяет рисунок.

Используйте один из следующих материалов:

• Гвозди с куполообразной головкой (можно приобрести вместе с панелями)
• Винты с полукруглой головкой №4 (можно приобрести вместе с панелями)
• Пневматический гвоздезабивной или степлер (например, гвоздь для гвоздей калибра 18)
• Промышленный клей для панелей. (Обязательно, если пропустить шаг 2: см. «Информацию о склеивании» ниже)

7. На больших карнизах рекомендуем использовать деревянные скобы для подкладки вплотную к углам и на стыках внахлест. Внутренние углы обработаны, внешние углы скошены. (Шаблоны и изображения предоставляются по запросу)

8. Скрепите все незакрепленные швы небольшим куском дерева.

9. При необходимости зашпаклевать панель, плинтус, наполнитель и карнизные швы прозрачным герметиком под покраску для создания гладкого и плотного прилегания.

10. Детали, установленные в отделке Bright Tin, могут быть окрашены или покрыты прозрачным лаком в зависимости от ваших предпочтений. При оставлении в Bright Tin настоятельно рекомендуется нанести прозрачный герметик для защиты металла.

• Инструкции по покраске или герметизации см. в нашем Руководстве по отделке
• Перед нанесением покрытия на весь потолок всегда лучше сделать пробное пятно или поэкспериментировать с обратной стороной панели.



Чтобы распечатать наши советы по установке, загрузите наши советы по установке для печати.

Этапы установки (задняя панель)

* Пожалуйста, прочитайте весь документ перед началом установки

* Пожалуйста, надевайте перчатки при работе с продуктами в целях безопасности и во избежание потускнения необработанного металла перед покраской или герметизацией

1. Первый удалите весь старый материал фартука, чтобы подготовить поверхность для установки, чтобы получилась прочная гладкая поверхность для приклеивания жестяных панелей.

2. (дополнительно) Накройте или замените гипсокартон деревом (чаще всего используется красное дерево или фанера), убедившись, что рабочая зона ровная и гладкая. (рекомендуется толщина 1/4″ или больше)

3. Обрежьте панели по размеру и устанавливайте, начиная с углов наружу, чтобы швы были менее видны. Обязательно поместите обрезанный край под шкаф, чтобы он был менее заметен, а необрезанный край — на столешницу. Некоторые конструкции панелей можно согнуть по прямой кромке, чтобы не обрезать панели в углах.

4. Измерьте и отметьте вырезы для электрических выключателей и розеток и отметьте их расположение на задней стороне панелей. Просверлите небольшое отверстие в центре области, чтобы вырезать его, и используйте ножницы по металлу, чтобы вырезать центр.

5. При установке на недеревянную основу, такую ​​как гипсокартон или гипс, обязательно используйте клей (см. инструкции по приклеиванию ниже). При установке на деревянную основу для крепления панелей можно использовать воздушные гвозди, воздушные скобы, винты или ручные гвозди. Используйте один из следующих вариантов:

• Гвозди с куполообразной головкой (можно приобрести вместе с панелями)
• Винты с полукруглой головкой №4 (можно приобрести вместе с панелями)
• Пневматический гвоздезабивной или степлер (например, гвоздь для гвоздей калибра 18)
• Промышленный клей для панелей. (Обязательно, если пропустить шаг 2: см. «Информацию о склеивании» ниже)

6. Опциональные J-обрезки или молдинги можно использовать в местах, где обрезанные кромки видны (т. е. там, где стойка заканчивается посредине стены или вокруг вентиляционного отверстия вытяжки).

7. После того, как панели закреплены на месте, полоску прозрачного красящего герметика можно использовать вдоль основания, где жестяная банка соприкасается со столешницей, а также на любых краях или швах, которые вы хотите подправить.

8. Детали, установленные в отделке Bright Tin, могут быть окрашены или покрыты прозрачным лаком в зависимости от ваших предпочтений. При оставлении в Bright Tin настоятельно рекомендуется нанести прозрачный герметик для защиты металла.

• Инструкции по покраске или герметизации см. в нашем Руководстве по отделке
• Перед нанесением покрытия на всю заднюю панель всегда лучше сделать пробное пятно или поэкспериментировать с обратной стороной панели.



Информация о приклеивании

При приклеивании жести непосредственно к подложке, которая плохо удерживает гвозди или шурупы (например, гипсокартон/гипрок), обязательно используйте строительный клей для крепления жести к потолку или стене. Гвозди, небольшие шурупы или скобы можно использовать, чтобы прикрепить и удерживать жестянку на месте, пока клей схватывается. При установке на стену в качестве декоративного элемента или фартука можно также использовать двухсторонний скотч в сочетании с клеем, чтобы удерживать панели на месте, пока клей не высохнет.

Примеры клея

• PL Premium
• Жидкие гвозди

****Мы рекомендуем избегать использования контактного клея, так как он моментально высыхает и не позволяет регулировать положение панели****

Рекомендации по компоновке помещений

Наши панели установлен на:

• Потолки
• Стены
• Дисплей магазина Windows
• Области фартука
• Отображение счетчиков
• Вокруг каминов
• Шкафы
• Двери
• Акценты
• Зеркала
• Обшивка
• Подголовники
• Тепловые экраны вокруг печей
• И еще…



Схемы установки на потолке

Установка тавровой балки и балки

Инструкции по установке акустической потолочной панели

Инструкции по установке акустической потолочной панели — Потолок из гипсокартона – My Acoustic Panels

В следующих инструкциях описывается процедура установки панелей на потолок из гипсокартона. При чтении этих инструкций см. детали монтажа потолочной панели для потолков из гипсокартона. Если панели устанавливаются на потолок, который не является гипсокартоном, обратитесь к соответствующей версии инструкции и информации по монтажу. Если панели устанавливаются в месте с высокой ударной нагрузкой, например, в спортивном зале, см. соответствующую версию этих инструкций.

Необходимые принадлежности/материалы:	Необходимые инструменты/оборудование:
Акустические потолочные панели — в комплекте Заклепки и пуговицы, обтянутые тканью — в комплекте Шурупы №8 (2,5 дюйма или 3 дюйма для панелей толщиной 1 дюйм и 3,5 дюйма или 4 дюйма для панелей толщиной 2 дюйма) — в комплекте Нейлоновые анкерные болты UCAN — в комплекте Приводной штифт для рычажных анкеров — в комплекте	Рулетка/лазерный измерительный инструмент Уровень/лазерный уровень Сверла и биты Молоток Инструмент для установки кнопок — в комплекте Пылесос с щеткой из конского волоса Лифт/подмости/лестницы Белые перчатки для работы с панелями

Примечание. В определенных ситуациях могут потребоваться дополнительные материалы и инструменты.

1. Аккуратно обращайтесь с панелями, так как края не выдерживают высокой точечной нагрузки, например, людей, которые несут панели вертикально, поддерживая одной рукой нижнюю часть панели. Всегда надевайте чистые белые перчатки при работе с панелями, чтобы ткань оставалась чистой.

2. Найдите время, чтобы определить расположение панелей на потолке, чтобы убедиться, что панели поместятся в нужных местах. Имейте в виду, что галочки на обратной стороне панелей должны указывать в одном направлении, когда панели установлены.

3. Удерживайте панель на месте и используйте ее в качестве шаблона, чтобы отметить отверстия на потолке. Это должны делать два человека, независимо от размера панели, чтобы убедиться, что панель не сдвинется во время маркировки отверстий. Всегда используйте ту же панель, которую вы будете устанавливать, и убедитесь, что она правильно ориентирована, если между панелями есть небольшие различия. Не пытайтесь отмечать места отверстий на потолке с помощью рулетки. Это может привести к смещению некоторых отверстий в потолке с отверстиями в панели, что может привести к тому, что винты не попадут в анкеры.

4. Отложите панель в сторону и просверлите в потолке отмеченные отверстия с помощью сверла диаметром 3/8 дюйма. Для первой панели в каждой комнате/участке подтвердите толщину гипсокартона и убедитесь, что она подходит для распорных анкеров. Если имеется несколько слоев гипсокартона, потребуется другой тип анкера. Свяжитесь с [email protected] для получения дополнительных инструкций.

5. Установите рычажные анкеры в отверстия. Используйте черный активирующий штифт, прилагаемый к анкерам, чтобы убедиться, что анкер правильно срабатывает за гипсокартоном. Штифт должен входить полностью и выходить с небольшим сопротивлением, если якорь срабатывает правильно. Крайне важно обеспечить правильное срабатывание анкеров, поскольку в противном случае вес панели может их выдернуть. Если вы сомневаетесь, правильно ли сработали анкеры, вставьте шуруп в анкер и попытайтесь вытащить его.

6. Проденьте винты со шпильками через отверстия в панелях. Используйте размер винтов, указанный выше в разделе «Необходимые расходные материалы/материалы».

7. Расположите подъемник/лестницы/подмости так, чтобы ваша голова находилась как можно ближе к потолку. Поднимите панели на место и визуально совместите винты с анкерами. Используйте более длинный из рекомендуемых размеров винтов, если винты плохо видны. Этот шаг должен выполняться двумя людьми независимо от размера панели.

8. Медленно вверните винты в анкеры. Делайте это медленно, прижав гладкую часть голенища к ткани, чтобы нити не зацепились за ткань. Также следите за тем, чтобы сверло не соскочило с винта и не попало в панель. Затяните винты, пока панель не будет плотно прилегать к потолку. Не затягивайте винты так сильно, чтобы они не раздавили стекловолокно.

9. Вставьте инструмент для установки кнопки за шпильку, как показано на чертеже детали монтажа.
