Газлифт как установить: Установка газлифта: способы, правила

Содержание

конструкция, установка газового лифта, выбор

Каждый шкаф имеет в своей конструкции крепежные соединения, которые обеспечивают удобную их эксплуатацию. Немаловажную роль в правильной работе кухонного шкафа играет газлифт. При условии правильной установки этого устройства можно не беспокоиться о том, что в определенный момент дверцы мебели перекосятся или начнут самопроизвольно открываться.

Что такое кухонный газлифт?
Монтаж газлифта на шкаф
Инструменты
Разметка установки
Процесс установки
Рекомендации по установке
Выбор газлифта для шкафа
Заключение

Чтобы кухонная мебель оставалась функциональной, она обязательно должна быть оборудована газовым лифтом. Причем собрать и установить это приспособление на кухонный шкаф под силу даже непрофессионалу. Если в точности следовать указаниям инструкции по монтажу, то можно обеспечить надежное крепление дверей, которые смогут открываться при минимуме усилий.

Нужно помнить, что надежная работа кухонного шкафа зависит не только от правильной установки газлифта, но и его выбора.

Что такое кухонный газлифт?

Используемые в кухонной мебели газовые лифты имеют вид подъемного механизма, основная функция которого заключается в удержании и открывании дверей шкафов. Благодаря кухонному газовому лифту двери навесных шкафов могут открываться наверх без лишних усилий. Широкое применение этого приспособления в мебельном производстве получили благодаря следующим преимуществам:

Надежная фиксация открытой двери в верхнем положении. За счет этого можно одним усилием открывать сразу несколько шкафов;
Плавное открывание двери с возможностью самостоятельной настройки механизма;
Полное отсутствие шума во время работы механизмов;
Нет необходимости устанавливать на дверцы ручки;
Срабатывание механизма происходит за счёт легкого нажатия руки.

В основе работы этого приспособления лежит довольно простой принцип, обеспечиваемый срабатыванием газовой пружины и гидравлического амортизатора.

Когда дверца смещается относительно начального положения на 10 ° , срабатывает механизм мебельного газлифта, который автоматически открывает дверь на рабочий радиус 90 ° . Сам механизм управления работы двери имеет сложное устройство и включает в себя следующие элементы:

цилиндрический корпус;
поршень;
втулку;
клапан;
шток;
подшипники скольжения;
сальник;
пыльник;
уплотнение.

Благодаря продуманной конструкции поддерживается полная герметичность цилиндра, который еще в цехах производителя заполняется азотом, обеспечивающим требуемое давление в момент зажатия. Приспособление имеет неразборную конструкцию, поэтому отремонтировать его нельзя.

Монтаж газлифта на шкаф

Установку мебельного газлифта начинают с того, что готовят набор инструментов и выполняют разметку для точного выполнения крепления.

Инструменты

При необходимости выполнить установку газлифта можно и самостоятельно. Но для этого придется подготовить набор следующих инструментов:

шуруповерт;
отвертка;
плоскогубцы;
молоток;
электродрель;
линейка;
рулетка.

Разметка установки

Перед установочными работами необходимо выполнить разметку мест установки крепления газлифта.

До монтажа обязательно нужно проверить имеющееся оборудования на соответствие конструкции шкафа. Так, если внутренняя полость навесного шкафа имеет высоту 365 мм, то для него используют газлифт длиной 355 мм.

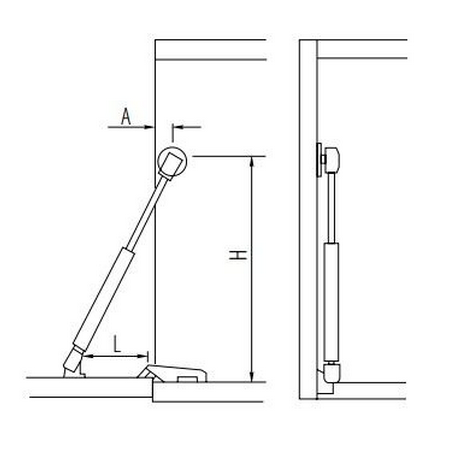

Для правильного выполнения монтажа устройства необходимо соблюсти порядок разметки шкафа:

Первым делом необходимо нанести отметку центра крепления на боковине. Для этого необходимо отмерить от внутренней поверхности верхней крышки расстояние 366 мм. То же самое делают от переднего края боковины, но здесь отступ должен составлять 37 мм.

После этого наносится отметка центра для крепления устройства. Необходимо от верхнего среза отметить расстояние 128 мм. От бокового торца нужно отсчитать отступ, который должен иметь длину, соответствующую высоте крепления на боковине шкафа. Чаще всего она составляет 19 мм. Аналогичные операции необходимо выполнить на каждой стороне навесного шкафа.

Процесс установки

Приступая к установке газлифта, первым делом необходимо зафиксировать основание устройства в боковой части шкафа в заранее нанесённом месте разметки. Обычно используются два вида креплений — с пружиной и пластиной. Монтаж скобы осуществляется путем вкручивания в дерево боковины в месте отметки, а установку головки лифта производят обычным защелкиванием в скобу.

У некоторых устройств основание выполнена в виде пластины с отверстием. В этом случае его устанавливают на 3 или 4 шурупа в боковой части таким образом, чтобы центр отверстия соответствовал нанесенной отметке. Далее нужно поместить шарнирную головку лифта в это отверстие и закрепить. Особое внимание нужно обратить на то, чтобы у пластины основания не было признаков деформации. Иначе поврежденный лифт не будет правильно работать.

Таким же образом устройство монтируется и на внутренней поверхности дверцы. Особое внимание нужно уделить тому, чтобы был выдержан требуемый угол наклона шарнира, который должен быть равен примерно 8 ° .

Чтобы убедиться в правильности направления, следует поступить следующим образом: необходимо шток переместить в максимально выдвинутое положение.

Аналогичная методика установки применяется для крепления газлифта с обеих сторон шкафа.

Выбор газлифта для шкафа

При выборе этого крепежного приспособления для кухонной мебели необходимо обращать внимание на следующие параметры:

размеры устройства;
усилие нажатия газовой пружины.

Перед покупкой газлифта для мебели необходимо убедиться, что он соответствует размерам кухонной мебели. Для этого перед походом в магазин выполняются замеры высоты дверцы и глубины шкафа. На основании полученных значений характеристик и принимается решение в пользу приобретения подходящей модели газлифта.

Чаще всего в магазинах эти приспособления предлагаются в трех вариантах типоразмеров в выдвинутом состоянии — 164, 244 и 355 мм. Еще необходимо обратить внимание на длину газлифта в сжатом состоянии и предельную длину выдвижения штока.

Правильная работа крепежного приспособления зависит от усилия нажатия. Эта характеристика является нормированной, значение которой обязательно должно быть указано в паспорте на изделие и на корпусе устройства. Чтобы не ошибиться с выбором газлифта, необходимо знать точный вес дверцы, учитывающий фурнитуру, покрытие и декорирующие элементы. Обычно крепежное устройство для кухонных шкафов рассчитано на усилие 60, 80, 100, 120 и 140 Н.

Для выбора наиболее подходящей модели газлифта необходимо соблюдать правило: на 1 кг веса дверцы должно приходиться усилие, равное 10 Н.

Заключение

Работа кухонного шкафа во многом зависит от качества установки такого крепежного устройства, как газлифт. Это приспособление очень часто используется в мебельном производстве, обеспечивая удобную и простую эксплуатацию мебели. Используются газлифты и в кухонных шкафах. Но при этом газлифты, как и любое крепежное приспособление, могут в определенный момент выйти из строя. Чтобы это случилось как можно позже, необходимо очень тщательно подойти к процессу установки этого устройства. Для этого важно не только знать конструкцию газлифта, но и правила его монтажа на дверцы кухонных шкафов.

Как установить газлифт для кухонных шкафов (15 фото): пошаговая инструкция и схема

Автор Екатерина Миранова На чтение 4 мин. Опубликовано 16. 11.2018 Обновлено 10.06.2020

Газлифты — амортизирующие механизмы, предназначенные для дверей горизонтального открытия. Механизм относится к кронштейнам. Главная суть работы газлифта — амортизация при открывании и закрытии дверок, их удержании.

Механизм помогает открывать и закрывать шкафы без усилий, распахивать дверки полностью, чтобы увидеть, что находится внутри шкафчика.

Газлифт полностью герметичен. Азот закачивается при изготовлении, поэтому при поломке в процессе эксплуатации его невозможно отремонтировать.

Список достоинств лифта можно составить из следующих свойств:

саморегуляция плавного хода;
надежная фиксация в открытом состоянии;
фрикционное и автоматическое открытие;
крепеж на любой из материалов мебели;
дверь открывается даже без ручки.

Содержание

Конструкция газового лифта
Как правильно установить газлифт на кухонный шкаф?
Какой инструмент понадобится при монтаже?
Шаг 1. Разметка перед установкой
Шаг 2. Монтажные работы
5 советов по монтажу

Конструкция газового лифта

Представляет собой конструкцию из следующих компонентов, сделанных из пластика и металла:

Втулка.
Конус лифта.
Внешняя и внутренняя полости.
Подъемный шток.
Посадочный, внешний и внутренний конуса.
Кнопка.
Уплотняющий элемент.
Газовый клапан.
Подшипник.
Канал, переспускающий газ.

Как правильно установить газлифт на кухонный шкаф?

В начале работы нужно подобрать инструмент и произвести разметку, закупить газлифты и комплектующие. Газлифты характеризуются разными параметрами и усилием, при котором пружина сжимается. Устройство должно соответствовать размерам мебели. Обычно размеры мебели стандартные и для нее выпускаются три основных варианта газлифтов по размерам. Нужно знать максимальное выдвижение штока и длину сложенного механизма.

Усилие сжатия нужно при расчете конструкции для дверок разной массы с учетом всего покрытия и фурнитуры. Величина сжатия пружины нормируется и указана в техпаспорте механизма, измеряется в ньютонах и может быть по величине в 60, 80, 100 и до 140 Н. По весу двери рассчитывается газлифт из расчета килограмма массы двери на 10 ньютонов усилия сжатия.

Способов крепления много. Часто употребляются плоские площадки, монтируемые на боковинах шкафа шурупами и саморезами. Для деревянной мебели используются вкручиваемые держатели.

Какой инструмент понадобится при монтаже?

Необходим набор инструментов — одного не хватит. Если вы хотите произвести установку самостоятельно, вам понадобятся:

Метр, линейка или рулетка.
Молоток и плоскогубцы.
Дрель (лучше электрическая).
Отвертка или шуруповерт (последний предпочтительнее).

Шаг 1. Разметка перед установкой

Перед установкой устройства производится разметка в нише шкафа и расчеты, необходимые для установки. Также производится разметка центров мест крепления по обеим сторонам ниши и на дверце.

Шаг 2. Монтажные работы

Установка газлифта на кухонный шкаф осуществляется следующим образом:

1. Вначале закрепляются основания к бокам шкафчика на местах, размеченных ранее.

2. Устанавливаются пластины и скобы с пружинами. Скоба вкручивается, головка газлифта защелкивается прямо на ней.

3. Центр крепления должен совпадать с размеченным, крепится основание в разных вариантах 3-мя или 4-мя шурупами или саморезами. Головка конструкции фиксируется в отверстиях.

Важно! При искривлении пластины лифт не работает.

4. Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов.

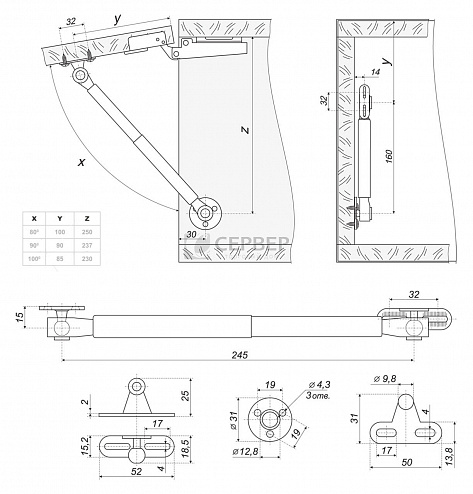

Схема установки газлифта

5 советов по монтажу

В связи с самостоятельным проведением крепления устройства можно предоставить несколько полезных советов:

Механизм должен закрепляться на боковины ниши — иначе будет перекос крепления.

Дверца в шкафчике должна быть усиленно закреплена с помощью двух дополнительных мебельных петель.
Лифты лучше выбирать с усилием до 80 ньютонов, двери большей массы отсутствуют на практике.
Фурнитура на дверцах должна быть установлена до установки газлифтов.
При монтаже кухонного шкафа он не должен висеть на стене.

Верхние шкафы оснащены газовым лифтом.

Газлифты очень удобны и расширяют функциональность шкафов и другой мебели. Небольшая цена и возможность купить и самостоятельно установить их со стороны фасада дают им преимущества перед другими конструкциями. Недостаток устройства — отсутствие возможности починить уже установленный газлифт для кухни. В интернете есть много видео и дана полная инструкция, как крепить устройство. Поставить его можно на шкаф из любого материала.

Как установить газовую стойку | Выполните следующие 5 шагов

Как установить газовую стойку? Это часто задаваемый вопрос. Установка газовой стойки не должна быть сложной. Gasspringsshop.com предлагает простое объяснение того, как установить газовую стойку. Просто выполните 5 простых шагов, и вы получите работающую газовую стойку в кратчайшие сроки. Более того, наш удобный калькулятор берет на себя большую часть работы. Основное преимущество нашего инструмента калькулятора заключается в том, что не имеет значения, на какое приложение вы хотите установить газовую стойку. Будь то крышка сундука, окно-тент или ящик для грузовика, для нашего калькулятора это не проблема. Вам стало интересно узнать о возможностях? Читать далее.

Шаг 1: Измерение и расчет

Прежде чем вы сможете установить газовую стойку, вам сначала необходимо измерить размеры вашего приложения. После того, как вы это сделаете, вы можете вставить эти измерения в наш калькулятор. Просто введите размеры и детали вашего приложения в инструмент калькулятора, и все остальное произойдет автоматически. Точные размеры газовой стойки для вашего приложения будут рассчитаны без каких-либо усилий, после чего вы можете перейти к следующему шагу. Возникли проблемы с использованием нашего калькулятора? Посмотрите это видео, мы объясним вам, как использовать наши онлайн-инструменты!

Шаг 2: Закажите правильный газовый амортизатор

Теперь, когда вы знаете правильные размеры для вашего приложения, вы можете заказать правильный газовый амортизатор для вашего приложения. Кроме того, наш конфигуратор поможет вам подобрать нужный материал и монтажные детали. Конечно, этот инструмент также появится после расчета измерений на шаге 1.

Шаг 3: Подготовка

Теперь, когда у вас есть газовая стойка, вы можете начать установку газовой стойки на свое приложение. Прежде чем отмечать точки крепления в своем приложении, убедитесь, что вы понимаете следующие результаты калькулятора:

A [дюйм]

Размер A — это расстояние от шарнира до точки крепления газового упора на крышке в продольном направлении крышки в дюймах.

B [дюйм]

Размер B — это расстояние от шарнира до точки крепления газовой стойки на крышке по высоте крышки в дюймах. Если вы используете кронштейн (см. интернет-магазин), то расстояние от нижней части крышки до точки крепления газовой стойки составляет 20 мм.

C [дюйм]

Измерение C представляет собой расстояние по горизонтали между шарниром и точкой крепления газовой стойки к неподвижному миру. Расстояние до средней точки вращения монтажной детали.

D [дюйм]

Измерение D представляет собой расстояние по вертикали между шарниром и точкой крепления газовой стойки к неподвижному миру. Расстояние до средней точки проушины винта, шарика или шпинделя.

Шаг 4: Отметьте правильные точки

Отметьте расчетные точки, указанные выше, в своем приложении. Вы можете получить свои точки в дюймах из сборочного чертежа, сделанного с помощью инструмента калькулятора. Убедитесь, что вы отметили точки на точных измерениях, полученных с помощью калькулятора! Если вы не отметите точки винтов на точных размерах, газовый амортизатор может не подойти в конце.

Шаг 5: Установка газового упора

После того, как вы отметили точки в своем заявлении, пришло время установить газовый упор. Прикрутите крепежные детали газовой стойки по нанесенным меткам. Газовые пружины всегда должны устанавливаться в растянутом состоянии. Лучший способ сделать это — попросить кого-нибудь помочь вам, чтобы один человек мог удерживать крышку приложения на месте, пока другой устанавливает газовую пружину.

Gasspringsshop рекомендует использовать саморезы из нержавеющей стали для крепления каждой монтажной детали. После прикручивания монтажных деталей к вашему приложению все, что осталось сделать, это установить газовую стойку на место. Вы можете сделать это, открыв крышку вашего приложения и защелкнув газовую стойку на монтажных деталях. Крайне важно, чтобы вы установили газовую стойку так, чтобы узкий конец штока был ниже газонаполненного поршня.

О магазине газовых пружин

Вы ищете газовую стойку, подходящую для вашего применения? Gasspringsshop.com является номером 1 по газовым стойкам и монтажным деталям. Мы продаем газовые стойки различной длины, диаметра, материала и усилия. Наши газовые стойки в основном изготовлены из стали, но у нас также есть газовые стойки из нержавеющей стали. Если вы хотите установить газовую стойку, вы можете выбрать одну из наших многочисленных монтажных деталей. Вам интересно узнать мнение клиентов о Gasspringsshop.com? Кликните сюда.

Дополнительная информация о том, как установить газовую стойку?

Вы все еще не знаете, как установить газовый амортизатор или какой газовый амортизатор лучше всего подходит для вашего применения? Тогда, пожалуйста, не стесняйтесь обращаться к нам. Мы можем помочь вам найти подходящую газовую стойку для любого применения. Если у вас есть какие-либо другие вопросы, вы можете либо просмотреть наши часто задаваемые вопросы, где уже есть ответы на многие вопросы, либо отправить электронное письмо по адресу [email protected].

Как установить газовые стойки Опоры люка

Правильно установленные газовые стойки помогают защитить пальцы от травм.

Многие лодки поставляются с газовыми стойками для поддержки откидных люков в открытом положении, когда вы убираете или получаете доступ к предметам внутри. Это освобождает обе руки и предотвращает захлопывание крышки люка пальцами рук или ног. Тем не менее, некоторые лодки старых моделей не включали их. Вы можете добавить газовые стойки (также известные как газовые пружины или амортизаторы), но для этого потребуется немного инженерных разработок, чтобы стойка работала должным образом. Используйте наше руководство по установке газовой стойки ниже.

За консультацией мы обратились к Крису Ярсевичу, инженеру по качеству компании Taylor Made Products — лидера морского рынка газовых амортизаторов, — который предлагает обратиться к профессионалу для тяжелых люков, таких как моторные коробки. Для этого проекта мы устанавливаем единственную стойку на относительно легкий люк размером 6 на 24 дюйма, шарнирно закрепленный на длинной стороне.

Taylor Made предлагает стойки, изготовленные из нержавеющей стали 316, а также модели с черными оксидированными трубками и стальными валами с нитридным покрытием. Версии из нержавеющей стали могут стоить на 150 процентов дороже, но обладают превосходной долговечностью в соленой воде. Сочетайте стойки из нержавеющей стали с монтажными кронштейнами и крепежными элементами из нержавеющей стали.

Как установить газовые стойки

1. Взвесьте люк лодки
Необходимо знать общий вес люка. Вместо того, чтобы гадать, снимите люк с петель и используйте точные весы, чтобы определить вес. Подойдут либо напольные весы, либо цифровые весы, используемые для взвешивания рыбы. В данном случае наш люк весил 20 фунтов. Перед следующим шагом снова прикрепите люк к петлям. Лодочный журнал 2. Определите верхнюю точку крепления
Откройте люк до точки, в которой он должен поддерживаться. Отметьте точку крепления верхнего кронштейна газовой пружины на нижней стороне крышки на расстоянии от трети до половины расстояния от петли до противоположной стороны люка — в данном случае мы выбрали 2 дюйма от петли. Важен угол установки газовой стойки. Лодочный журнал 3. Отметьте нижнюю точку крепления
Нижняя точка крепления часто находится чуть ниже верхней точки крепления. Имейте в виду, что стойка не обязательно должна быть идеально вертикальной. Прежде чем отмечать нижнюю точку крепления, убедитесь, что она расположена в месте, где достаточно места для монтажного кронштейна или шаровой шпильки. Лодочный журнал 4. Измерение газовой стойки
При открытой крышке измерьте расстояние от верхней точки крепления до нижней точки крепления. Это скажет вам длину стойки, которая вам нужна, когда она выдвинута.

Для сжатой длины измерьте под тем же углом от нижней точки крепления до края отсека; затем измерьте от верхней точки крепления до нижнего края крышки. Добавьте их. Лодочный журнал 5. Рассчитайте необходимое усилие на стойке
Используйте эту формулу для определения требуемой силы распорки: Вес крышки (фунты) x Расстояние от От шарнира до центральной линии люка (дюймы) —————————————————— Расстояние (дюймы) от шарнира до точки крепления стойки на люке Ответ равен 30, что означает, что для поддержки этого люка в открытом состоянии требуется стойка с усилием в 30 фунтов, которая также позволит ему легко закрыться. Выберите из ассортимента Taylor Made стойку, которая соответствует как размерам, так и силе в этой формуле. Лодочный журнал 6. Используйте правильные кронштейны для установки
Газовый амортизатор Taylor Made Products предлагает выбор угловых и плоских кронштейнов для различных конфигураций установки.
