Стремясь оптимизировать свободное пространство в современной квартире, совсем не обязательно становиться приверженцем аскетизма. Гораздо лучше создать систему, в которой каждая вещь будет находиться строго на своем месте. Однако, чтобы этого добиться, придется задействовать все доступные ресурсы: шкафчик, тумбу, полочки и даже … спальное место, в которое встроен механизм подъема кровати на газовых амортизаторах. Благодаря большой занимаемой площади такая кровать может оказаться отличным решением в деле наведения порядка.

Кровать с подъемным механизмом поможет решить проблему нехватки пространства.

• Принцип работы
• Виды и разновидности
  • Петли с ручным подъемом
  • Механизм с пружинным компенсатором
  • Газлифт
• Кровати с механизмом подъема: преимущества и недостатки
  • Ручной
  • Пружинный
  • Газовый механизм подъема кровати
• Как выбрать хороший механизм?
• Механизм своими руками: что для этого нужно?
• Специфика установки
• Необходимость демонтажа и его особенности
• Выбор кровати с механизмом подъема
• Видео: установка подъемного механизма на кровать

Принцип работы

Все современные кровати с функцией подъема работают по схожему принципу – страгивание основания, подъем его на определенный угол и удержание положения как с использованием мускульной силы, так и при помощи специальных фиксаторов.

Конструктивная схема большинства механизмов примерно одинакова: имеется две металлические пластины, верхняя и нижняя, которые крепятся на основание и боковину короба для белья, соответственно. Соединение этих пластин осуществляется при помощи специальной тяги (или тяг – их может быть несколько), расположение которой формирует дугу раскрытия.

Принцип работы у всех кроватей примерно одинаков.

Важно! В большинстве случаев такой механизм комплектуется компенсатором усилия, чтобы основание было легче поднимать, однако в самых дешевых вариантах он, как правило, отсутствует.

Виды и разновидности

Сегодня во многих многофункциональных кроватях может быть встроен механизм, выполненный по одной из трех распространенных конструктивных схем:

Петли с ручным подъемом

Данная конструкция предполагает осуществлять подъем исключительно за счет мускульной силы. Если учесть, что на основании будет находиться матрас, покрывало и, нередко, подушки, то усилие потребуется существенное. Это решение предполагает наличие только храповика, который позволяет фиксировать угол раскрытия – ни пружин, ни амортизатора здесь не предусмотрено.

Кровать с ручным механизмом потребует немалых усилий для поднятия.

Механизм с пружинным компенсатором

Данный вариант конструктивно схож с ручным механизмом. Ключевым отличием здесь является наличие компенсаторной пружины, которая при опущенной подложке находится в рабочем состоянии (растягивается). В процессе подъема, пружина начинает сжиматься, что отчасти уменьшает степень прилагаемого усилия.

В пружинном механизме часть нагрузки приходится на пружину.

Газлифт

Так на профессиональном жаргоне называется газовый амортизатор, который устанавливается для снятия части усилия при подъеме основания, а также – в качестве фиксатора крайнего положения. В отличие от предыдущего случая, такое решение позволяет легко и плавно осуществлять трансформацию кровати.

С помощью газлифта кровать поднимается легко и плавно.

Кровати с механизмом подъема: преимущества и недостатки

Большинство преимуществ кроватей с поднимаемым верхом можно отнести к любому типу исполнения механизма открытия. Поэтому имеет смысл выделить положительные моменты, общие для всех конструкций:

• Компактность. Постельное белье, одеяла, подушки и одежда хранятся под кроватью, освобождая пространство в другом месте.
• Низкий уровень шума.
• Простота эксплуатации.
• Надежность. Особенно в решениях, где применяется газлифт.
• Широкий ассортимент каркасов кроватей. Выбрать кровать с механизмом подъема можно на любой вкус и кошелек.
• Простота обслуживания.

Кровати с подъемным механизмом имеют много преимуществ.

Недостатки также имеются, причем характерные для всех вариантов:

• Малый зазор между днищем и поверхностью пола. При накоплении пыли под кроватью, убрать ее оттуда – довольно трудоемкая задача без перестановки.
• Отсутствие мобильности. Благодаря своим габаритам, такая мебель ставится надолго в одном месте.
• Провисание. Дешевые основания со временем начинают ослабевать, что сказывается на использовании конструкции в целом.

У конструкции имеются и свои недостатки.

При этом каждый вариант подъемного механизма имеет собственные плюсы и минусы.

Ручной

К достоинствам стоит отнести простоту конструкции, надежность и неприхотливость в обслуживании. Что касается недостатков, то он здесь один, но существенный – прилагаемое усилие, требуемое для подъема основания.

Ручной механизм наиболее простой и надежный.

Пружинный

Преимуществом подобного решения является наличие компенсирующего эффекта, позволяющего снимать часть нагрузки (мышечной силы) во время работы механизма. Отрицательной стороной будет необходимость периодической замены пружин (со временем они теряют первоначальную жесткость, растягиваются), а также сложность установки, регулировка силы сжатия и повышенный уровень шума.

Пружины потребуется периодически менять.

Газовый механизм подъема кровати

Плюсом газовых амортизаторов является плавность хода во время работы, отсутствие шума, неприхотливость и долговечность. Из минусов стоит упомянуть небольшой ход, снижение эффективности при низких температурах, невозможность ремонта в домашних условиях.

У газлифта есть как плюсы, так и минусы.

Как выбрать хороший механизм?

Собираясь приобрести кровать с поднимающимся верхом, помимо остальных критериев выбора, обращать внимание следует и на установленный механизм подъема. При этом рекомендуется учитывать следующее:

1. Сила сжатия. Определяет то усилие, которое требуется приложить, чтобы поднять или опустить основание, вместе с матрасом и постельным бельем.
2. Количество компенсаторов. Обычно механизмы с использованием пружин или газовых амортизаторов устанавливаются по обеим сторонам короба. Это позволяет уменьшить прикладываемую силу в момент открытия и снизить требования к мощности пружины или газлифта.
3. Угол раскрытия. Чаще всего этот параметр напрямую зависит от возможностей компенсирующего элемента.
4. Качество изготовления. От надежности креплений непосредственно зависит удобство эксплуатации и долговечность работы механизма.
   Поэтому желательно отклонять варианты с применением дешевых конструкций. Лучше отдавать предпочтение немецким или итальянским производителям.

Выбор механизма осуществляется по определенным критериям.

Важно! Обычно мощность компенсатора указывается в ньютонах (Н), при этом для пружин – она определяется ее жесткостью, а для газлифта – давлением в цилиндре. Для односпальной кровати это значение начинается с 300Н, однако, в зависимости от конструкции, может достигать и 2кН.

Мощность компенсатора у разных моделей может отличаться.

Механизм своими руками: что для этого нужно?

Простота базовой конструкции наталкивает на мысль, что подобный механизм под силу изготовить и самому. Отчасти это так, но лишь в случае, если есть опыт работы с металлом, сверлильным станком и сварочным аппаратом.

Конструкцию с подъемным механизмом можно изготовить и самостоятельно.

Если же рассуждать об изготовлении в контексте общих принципов работы, можно выделить несколько ключевых моментов:

• Чертеж. Конструктивные особенности, такие как ширина полки опорных пластин, длины тяг и расстояние между отверстиями рассчитываются в зависимости от точки приложения нагрузки, ее характера (точечная или распределенная), а также положением оси относительно центра масс всей конструкции. Если подобные расчеты сложно сделать самостоятельно, рекомендуется поискать наиболее подходящее решение в готовом виде.
• Тип конструкции. Ручной вариант самый простой с точки зрения изготовления. Однако если есть желание поставить компенсатор, здесь выбор очевиден – газовый амортизатор. Установка пружины подразумевает точный расчет ее жесткости: слабая – не удержит основание, а слишком жесткая – потребует значительных усилий при открывании. Кроме того, ее может просто не оказаться в магазине.
• Характер использования (интенсивность). Это определит насколько мощный (надежный) механизм понадобится.

Специфика установки

Исходя из схожести принципиальной схемы и конструктивных особенностей большинства подъемных механизмов, можно предложить некий универсальный подход, касательно их монтажа:

1. Подготовка каркаса. В первую очередь нужно собрать каркас кровати. В этом случае достаточно подготовить короб (бельевой ящик) и основание для матраса. На данном этапе они будут представлять собой отдельные элементы.
2. Сборка механизма. Если это покупное изделие, оно может либо уже быть собранным, либо к нему должна прилагаться соответствующая инструкция. Для самодельного механизма следует придерживаться соображений, на основе которых осуществлялась разработка конструкции (сборка может включать некие, характерные только для конкретного случая, нюансы).
3. Собственно, монтаж. В первую очередь осуществляется крепление механизма к боковинам ящика для белья. Для типового варианта – это делается с обеих сторон. На этом этапе необходимо строго выдерживать соосность по точкам посадки, иначе при раскрытии можно получить не только движение по вертикали, но и вращение вокруг условного центра между опорными боковыми пластинами. Основание крепится на ответную часть конструкции.
4. Проверка работоспособности. Здесь требуется оценить работоспособность механизма в целом: подъем матрасной подложки, удержание ее в раскрытом состоянии, плавность хода, наличие биения или люфтов.

Необходимость демонтажа и его особенности

В большинстве случаев разборка механизма как такового не нужна. Даже при перевозке мебели он обычно остается в сложенном состоянии на одной из частей каркаса. Однако существует ряд обстоятельств, которые могут потребовать вмешательство в конструкцию непосредственно:

• Самопроизвольное изменение положения основания.
• Заедание (заклинивание) механизма, изменение поведения при работе, отличное от типового.
• Появление скрипов, смещение в горизонтальной плоскости, биение или трение в определенном месте.

В некоторых случаях механизм придется демонтировать.

Как правило, подобные симптомы являются признаками неисправности именно механизма подъема. Для его демонтажа следует освободить кровать от всего лишнего, снять (открутить) основание и, получив доступ к механизму, провести инспекцию состояния.

Выбор кровати с механизмом подъема

При выборе кровати, оснащенной механизмом подъема нужно обращать внимание на следующее:

1. Качество изготовления и конструкцию. Отсутствие биения, рывков, скрипов, люфта.
2. Прочность каркаса: соответствие бельевого короба используемому основанию. Хороший каркас не должен допускать прогибов или провисания.
3. Тип самого основания. Лучше всего выбирать вариант, предназначенный для ортопедического матраса – он позволяет более равномерно распределять нагрузку.
4. Материалы и наполнение.
5. Удобство эксплуатации.

При выборе кровати следует учитывать несколько факторов.

Использование конструкций с поднимаемым верхом может стать отличным подспорьем для жителей малогабаритных квартир или приверженцев минимализма. Также это может быть неплохим вариантом и для тех, кто живет один – все, что нужно уместится в бельевом ящике. Поэтому если есть такая возможность, имеет смысл отдать предпочтение именно такому решению.

Видео: установка подъемного механизма на кровать

Новости » КРЕСЛО ПО КУСОЧКАМ

В этой статье мы разберем одну из важнейших частей кресла, которая двигает нас вверх и вниз.

Газовый лифт (еще называют газовый амортизатор, ограничитель, подъёмник, а сокращенные варианты газлифт или ГЛ)

Газлифт, или пневмопатрон – газовая пружина, упругим элементом которой является газ. Устройство представляет собой цилиндр с выдвигаемым штоком. По внешнему виду прибор похож на амортизатор. При этом отличается от него функционально. Амортизаторы работают на гашения колебаний, в то время как газлифты действуют как подъемные механизмы.



Газовая пружина достаточно сложное устройство. Ее типовая конструкция состоит из цилиндра, внутри которого свободно перемещается шток. Тот в свою очередь при движении может выступать за пределы корпуса. В месте примыкания цилиндра и штока располагаются втулка, пыльник и сальник. Они обеспечивают герметичность отверстия в цилиндре, через которое выходит шток.



Внутри цилиндра располагается центрирующая втулка поршень. Она выступает ограничителем для штока, препятствующим его движению в сторону. За счет этого тот может выдвигать и задвигаться без люфта. Внутри устройства располагается газ. В зависимости от назначения газлифта внутреннее давление может составлять от 5 до 200 атмосфер. В подавляющем большинстве случаев пружина закачивается азотом, иногда применяется обычный фильтрованный воздух. Для обеспечения смазки в цилиндр заливается небольшое количество масла.



За счет наполнения внутренней полости газом под давлением, шток при надавливании может войти в устройство, но с сопротивлением. В момент прекращения давления пружина выталкивает шток обратно. Устройство подобно масляным пружинам, но поскольку в нем используется податливый газ, а не гидравлическая жидкость, то прибор имеет больший ход штока.

Описанная конструкция и механизм действия являются самыми простыми. Во многих случаях используются более сложные газлифты, к примеру, оснащенные специальной кнопкой, позволяющей блокировать ход штока. Тот способен возвращаться в свое нормальное положение только при ее нажатии и удержании.

Виды газлифтов по направлению действия
Конструкция газового лифта может отличаться в зависимости от области применения устройства. В одних условиях от него требуется одно, а в других другое.

В зависимости от направления возвратного хода газовые лифты бывают 2-х видов:
Прямого действия.
Обратного действия.
Газлифт прямого действия предусматривает наличие выдвинутого штока при нахождении механизма в спокойном положении без внешнего воздействия. Такой прибор во время работы сжимается, при легком снижении давления он выпрямляет шток, попутно поднимая закрепленный на нем вес.

Устройство обратного действия работает по противоположной схеме. Его шток в спокойном положении находится внутри цилиндра. Чтобы его вытянуть, необходимо приложить растягивающее устройство усилие. Под воздействием прикладываемой внешней силы шток выдвигается, но при снижении усилия возвращается обратно.

Оба механизма имеют практически одинаковое устройство. Единственное отличие заключается только в том, с какой стороны относительно втулки поршня располагается газ. Если за ней, то прибор работает по прямому действию. Если же газ закачан перед поршнем, то давит на шток так, что тот в спокойном положении наоборот входит внутрь цилиндра.

Блокируемая газовая пружина
Также в зависимости от наличия блока в конструкции газлифты разделяют на 2 вида:
Блокируемые.
Обычные.
Блокируемые газовые пружины оснащаются кнопкой для блокировки хода поршня. Специальный дополнительный механизм не позволяет штоку двигаться без нажатия на кнопку.

Разработано 3 системы блокировки штока:
Стандартная.
Амбивалентная.
Комбинированная.
При наличии стандартного механизма блокировки газлифт можно остановить в любой точке хода штока. Это достаточно эластичная блокировка, позволяющая при достаточно сильном давлении сместить шток, даже не нажимая кнопку. Хотя такое стопорение и не гарантирует отсутствия хода, но подходит для многих механизмов, к примеру, мебельных дверец с вертикальным открыванием.

Амбивалентная блокировка делает газовую пружину жесткой при вытягивании, при этом она работает мягко при вдавливании. Стопор срабатывает в одну сторону на вытягивание штока, при этом обратный ход хотя и возможен, но без нажатой кнопки требует прикладывания дополнительного усилия.

Газлифт с комбинированной блокировкой блокируется в обоих направлениях. Он не может ни вытягиваться, ни вдавливаться до момента прижатия кнопки.

Сфера использования
Газлифты имеют достаточно широкое распространение во многих сферах. Наиболее часто их применяют в следующих случаях:
Багажниках автомобилей.
Мебельных дверцах с вертикальным открыванием.
Диванах и кроватях с внутренней нишей для хранения.
Компьютерных креслах.
Данные устройства можно легко найти в свободной продаже в автомагазинах, магазинах мебели. Кроме этого газлифты используются для подъема крышек сканеров, ксероксов. Они устанавливаются на некоторые типы окон и витрин. Их используют в аэрокосмическом строительстве. Однако такие устройства ввиду низкой востребованности можно найти только в специализированных магазинах или покупать у производителя по предварительному заказу.

Автомобильные газлифты
Зачастую являются самыми обычными, лишенными механизма блокировки. Они применяются для поднятия двери багажника. Эти приборы имеют прямое действие. В спокойном положении их шток находится в выдвинутом положении. При открывании замка багажника пара газовых пружин его поднимают в верхнее положение. При закрывании багажника необходимо приложить усилие, чтобы придавить пружины и опустить их вниз. Именно такой механизм работы обеспечивает минимальное усилие. При закрывании багажника давление вниз обеспечивается за счет веса, и не требует столь сильного напряжения мышц, как при поднятии багажника без газлифта.

Для фасадов
Газлифт для мебельных шкафчиков является достаточно дорогостоящей фурнитурой. Ее стоимость может существенно отличаться, даже в десятки раз. Это связано со сложностью механизма, что влияет на удобство пользования. Самые простые бюджетные газлифты способны выполнять вертикальное открывание только до верхней точки. Более дорогие устройства можно остановить в любой момент, обеспечив тем самым частичное открывание.

Мебельные газовые пружины в основном используются для оснащения кухонных шкафчиков. Они не только облегчают открывание дверок, но и удерживают их в открытом положении, полностью препятствуют случайному самовольному захлопыванию.

Для шкафчиков помимо классических газлифтов производится более сложная фурнитура, предназначенная для установки на фасады без ручек. Такие газовые пружины срабатывают на открывание без необходимости тянуть за дверцу. Достаточно их слегка прижать и отпустить, после чего газлифт сработает в обратном направлении и откроет дверцы. Устройства этого типа накапливают энергию при закрывании. При прижатии фасада их механизм блокировки отключается, и выполняется выдавливание штока.

Установка газлифта для мебельных фасадов должна осуществляться строго по инструкции. В противном случае существует риск проведения монтажа под неправильным углом. В таком случае фасад может открываться или закрывается не до конца. Кроме этого важно также обращать внимание на грузоподъемность газлифта. Она должна соответствовать массе двери.

Для кроватей и диванов
Газлифты применяются в качестве подъемного механизма в кроватях и диванах оснащенных нишей для хранения. Они позволяют с минимальными усилиями поднять площадку с матрасом, чтобы добраться до внутреннего пространства. Данные приборы не оснащаются блокировкой. Они работают только на подъем до упора без возможности остановки с частичным открыванием. Подобная функция для диванов и кроватей излишня. Однако бывают и исключения. Преимущественно они устанавливаются на мебель трансформер.

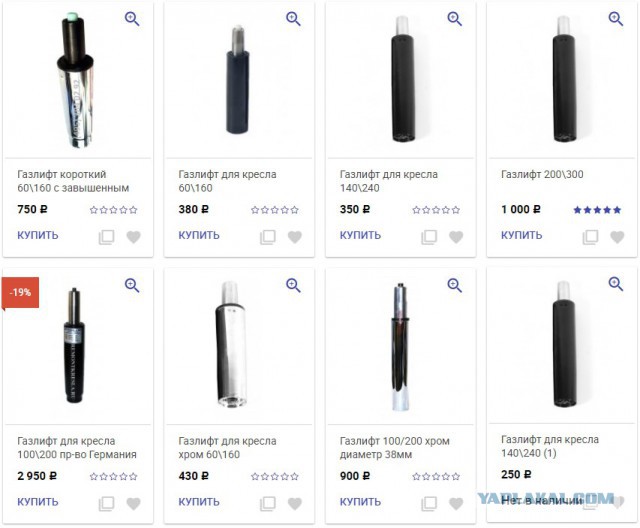

Газлифт для кресла
Офисные кресла оснащаются механизмом регулировки высоты. Эта функция обеспечивается газлифтом. Устройство помимо своего основного назначения также используется в качестве единственной стойки. Оно располагается между подошвой и сидением кресла.

Данное устройство позволяет при нажатии рычага поднимать кресло вверх. Чтобы его опустить обратно, необходимо нагрузить сидение весом тела и потянуть за рычаг. Подъем вверх под нагрузкой невозможен.

Важной особенностью газлифтов для кресел является возможность вращения сидения. Для этого устройство дополнительно оснащается подшипником. Для обеспечения возможности вращения проводится небольшая модернизация типовой конструкция газлифта. В частности используются более надежные уплотнители.

Газлифт для кресла практически всегда имеет стандартный диаметр 50 мм или 38 мм. При этом, несмотря на одинаковые внешние габариты, он может существенно отличаться по грузоподъемности. Она в первую очередь зависит от толщины стенок цилиндра, их материала и давления газа.

Газлифты для кресел разделяют на 4 класса. Первый в основном применяется в детских креслах, так как рассчитан на максимальную нагрузку 80 кг. Второй класс выдерживает массу 100 кг. Это наиболее распространенные устройства. Третий класс рассчитан на 150 кг, и четвертый на 200 кг.

Несоблюдения рекомендаций нагрузки приводит к тому, что шток устройства, несмотря на блокировку, будет втягиваться. При незначительной перегрузке газовая пружина может держать вес, но со временем начинает сжиматься даже при загрузке ниже рекомендуемой

Все, что вам нужно знать о газовых стойках

Monique | 30 октября 2019 г.

Для чего используются газовые стойки?

Газовые распорки чаще всего используются для облегчения подъема и опускания распашных дверей, например, на навесе или верхних шкафах. Они также используются во многих других областях, таких как офисное и транспортное оборудование.

Какой размер газовой стойки мне нужен?

Калькулятор газовой стойки Ширина двери (мм):  Высота двери (мм): Требуемая длина растянутой стойки (мм):

Как измерить длину газовой стойки?

У меня уже есть один, и я хочу найти такой же длины.

1.  Измерьте длину растянутой стойки
2.  Сопоставьте ее с длиной растянутой части (G) газовых амортизаторов Co-Mac.
3.  Поскольку газовые стойки Co-Mac регулируются, вы можете откалибровать их в соответствии с вашими потребностями

Длина газовой стойки Co-Mac измеряется от центра шарового шарнира на каждом конце. Если вы хотите заменить существующую газовую стойку, измерьте длину вашей стойки от центра каждого шарового шарнира.

Если газовый амортизатор не имеет шаровых шарниров, измерьте длину газового амортизатора без концевых креплений.

https://www.comac.co.nz/ модули/SP_веб-магазин/ продукты.php?cat=1546?

Если вы не можете найти газовую стойку точно такого же размера, найдите ближайший размер или свяжитесь с нами по адресу [email protected].

На каждую дверь всегда должно быть установлено 2 газовых упора. Это гарантирует, что при открытии на каждом конце двери будет одинаковый вес. Наличие только одной газовой стойки на двери может деформировать или повредить петлю.

В связи с этим также важно установить 2 газовых упора одинаковой длины и давления на обоих концах двери. Это означает, что оба конца двери открываются на одинаковую высоту.

Установка газовой стойки стала проще:



Как установить газовую стойку?

Предупреждение: Газовые амортизаторы могут быть опасны, при установке газовых амортизаторов соблюдайте все меры безопасности и охраны здоровья.

После того, как вы нашли в нашем ассортименте газовый упор, подходящий для вашей двери, пришло время установить его.



1. Первый шаг — аккуратно подпереть дверь в открытом положении. Для большинства распашных дверей это будет 90° по отношению к закрытому положению.
2. На схеме газовой стойки вы увидите длину 90° (P) Измерение. Это расстояние от точки поворота шарнира до верхней точки крепления газовой стойки.

3. Установите верхнюю часть газовой стойки в этой точке. Важно установить распорки так, чтобы большая труба была вверху, как показано выше.
4. После установки верхней части стойки поверните нижнюю часть газовой стойки в сторону кузова, как показано ниже. Используйте его, чтобы определить, где должна быть ваша нижняя точка крепления. Установите нижнюю часть газовой стойки в этой точке.

5. После того, как газовые амортизаторы будут установлены, можно безопасно снять опору, удерживающую дверь открытой. Теперь газовые стойки должны удерживать вес вашей двери.
6. Отрегулируйте газовые упоры в соответствии с весом вашей двери. Газовые амортизаторы Co-Mac регулируются, что позволяет снижать давление до тех пор, пока оно не будет соответствовать весу вашей двери.



С помощью прилагаемого шестигранного ключа быстро откройте и закройте клапан в верхней части стойки. Одно открытие и закрытие равняется одному импульсу. Мы рекомендуем выпускать газ короткими резкими импульсами. Не забудьте сделать одинаковое количество импульсов на каждой газовой стойке на вашей двери. Регулярно проверяйте, достигли ли стойки нужного давления.

Чтобы избежать чрезмерного выброса газа, мы рекомендуем утяжелить дверь при регулировке стоек. Сделайте 3-5 импульсов с каждой стороны и часто проверяйте, чтобы убедиться, что вы не выпускаете слишком много газа из стойки. Помните, что вы всегда можете выпустить больше газа, но вы не можете добавить его обратно.



Я выпустил слишком много газа из своих стоек, что мне делать?

Если из распорок выпущено слишком много газа, они будут слишком слабыми, чтобы открыть вашу дверь. Если это произойдет, вам придется отправить их обратно в Co-Mac для повторной обработки газом.
