Фотоотчет делаем вентиляцию для гаража: Правильная вентиляция гаража своими руками

Вентиляция в гараже своими руками

Вопрос, как сделать вентиляцию в гараже, нельзя оставлять без внимания. Дело в том, что сырость в гараже очень вредна для автомобиля. А появиться сырости есть откуда.

Сырость может попадать в гараж из грунта, если путь ей не преграждает слой гидроизоляции. Весной и осенью влага из тёплого воздуха может образовывать конденсат на стенах. Если вы в плохую погоду ставите мокрый автомобиль в гараж, то тоже делаете небольшой вклад в повышение влажности в гараже.

Избавиться от сырости позволяет вентиляция гаража, как правильно её обустроить, я и хочу вам рассказать.

Вентиляция гаража бывает:

• естественная;
• комбинированная;
• механическая.

Основной интерес для нас представляют естественная и комбинированная вентиляция. Они позволяют создать подходящие условия для хранения автомобиля без значительных затрат.

Естественная вентиляция гаража, как правильно рассчитать

Естественная вентиляция работает за счёт разницы температур внутри гаража и снаружи.  Она не слишком эффективна, поэтому требует обустройства воздуховодов с большой площадью сечения. Расчёт диаметра круглого воздуховода для гаража прост: каждый дополнительный квадратный метр прибавляет 15мм к диаметру воздуховода. Если диаметр трубы оказывается слишком большим, её можно заменить, например, на две трубы в 2 раза меньшего диаметра. Ну и конечно же, воздуховоды нужно правильно разместить.

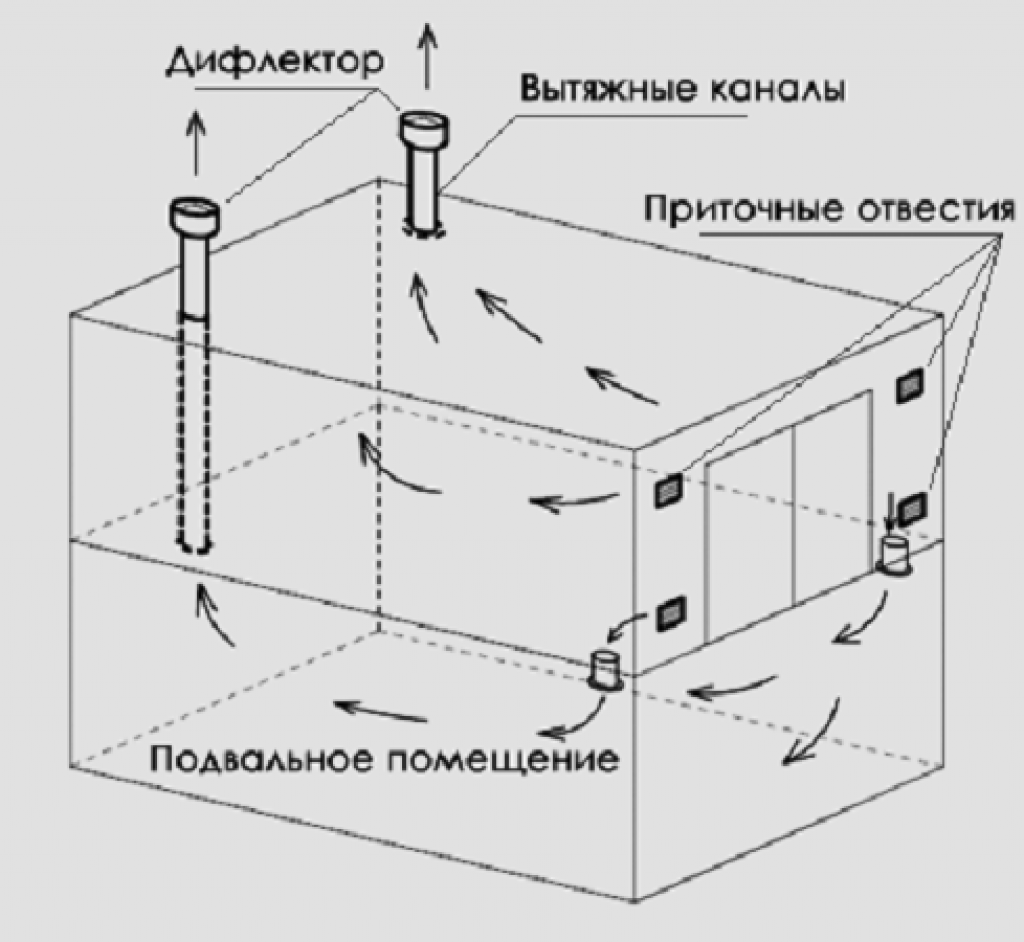

Как правильно сделать вентиляцию в гараже – размещение воздуховодов

Воздуховоды нужно размещать таким образом, чтобы воздухообмен происходил во всем объеме гаража и для сырости не оставалось укромных мест. Самый простой вариант – расположить приточное и вытяжное отверстие с противоположных углах гаража, приточное внизу, вытяжное вверху.

Приточное отверстие закрывается защитной решеткой, а в вытяжное отверстие вставляется труба. Чем выше вытяжная труба, тем эффективнее вентиляция. Верхний край трубы должен возвышаться над крышей гаража хотя бы на полметра.

Как правильно сделать вентиляцию в гараже – нужно делать комплексную систему для гаража и подвала

Но независимо от высоты трубы, летом естественная вентиляция малоэффективна. Это связано с тем, что разница температур внутри и снаружи гаража не обеспечивает необходимую тягу.

Комбинированная  вентиляция

Комбинированная вытяжка отличается от естественной только наличием вентилятора в вытяжной трубе. Она может обеспечить хороший воздухообмен независимо от погодных условий. При выключенном вентиляторе воздухообмен происходит естественным образом, за счёт разности температур.

Что же касается вопроса, как правильно сделать вентиляцию в гараже – всё делается, как и для естественной вентиляции: вытяжное и приточное отверстия располагаем в противоположных углах гаража.

Комбинированная  вентиляция позволяет просушить гараж после того, как вы поставили в него мокрую машину. Поможет она и просушить стены гаража, если на них выпадет конденсат.

Но для круглосуточной работы комбинированная  вентиляция не предназначена. Вентилятор тут выполняет вспомогательную функцию. Тем не менее, при выборе конкретной модели стоит обратить на уровень её шума.

Механическая вентиляция

Если вы хотите, чтобы специальное оборудование постоянно обеспечивало вентиляцию гаража – вам нужна механическая вентиляция. Но для бытовых целей её используют редко. Это связано с высокой сё стоимостью. Преимущество такого вида вентиляции – стабильная работа независимо от температуры и погодных условий. Недостаток – нужна внутренняя и внешняя электропроводка и зависимость от от источника электрической энергии.

Не забывайте, что для борьбы с сыростью можно также использовать осушитель воздуха.

О некоторых нюансах обустройства вентиляции в гараже вы можете почитать в статье Где и как сделать вытяжку в гараже.

Правильно делаем вентиляцию погреба в гараже: схема устройства вентиляции в подвале

Вентиляция погреба в гараже необходима независимо от того, каким образом он используется. В нем устраивают мастерскую, зону отдыха, кладовку, где хранят консервы, инструменты, старые вещи, пространство оборудуют под репетиционную базу, мини-бар, кухню и жилую комнату. Даже если в нем не планируется проводить много времени, внутри следует обеспечить воздухообмен.

Делаем вентиляцию в подвале гаража

Почему нужна вентиляция
Варианты систем

• Однотрубная система
• Двухтрубная
• Электрические вентиляторы

Подбор деталей
Пошаговая инструкция по монтажу

В большинстве случаев подвал гаража представляет собой закрытое помещение без окон, фрамуг и других устройств, позволяющих провести проветривание. Двери для этого недостаточно. Требуются комплексные меры, без которых находиться внутри в течение долгого времени опасно. Одним из факторов является нехватка кислорода. Опасность представляют и токсичные вещества, например, бензин, растворители, химические средства. Их испарения способны нанести серьезный вред здоровью.

Постоянный приток нужен даже в помещении, куда редко заходят люди. Без непрерывной циркуляции на стенах и потолке скапливается конденсат, приводящий к их разрушению. Процесс ускоряют микроорганизмы, размножающиеся во влажной среде. В таких условиях вещи и продукты быстро приходят в негодность, а металлические детали и инструменты покрываются ржавчиной.

При правильном устройстве системы находиться внизу будет безопасно. Она представляет собой одну или две трубы, которые обеспечивают поступление свежих потоков и удаление отработанных газов. Разработать схему и провести монтаж можно своими руками без помощи профессиональных инженеров и ремонтно-строительной бригады.

Pixabay

Однотрубная система

Она представляет собой один канал, проложенный в грунте либо через несущие конструкции и облицовку. Второй вариант проще в исполнении, так как при его использовании не нужно рыть котлован на территории. Кроме того, подземные коммуникации испытывают деформации из-за перемещения подвижного грунта. При размещении внутри здания придется пожертвовать пространством в углу или возле стены.

Однотрубная конструкция представляет собой вытяжку, работающую за счет перепада давления в доме и на улице.

Чем больше высота, тем оно ниже, поэтому выход лучше расположить на крыше.

Недостатком однотрубной модели является слабая циркуляция. Чтобы она не останавливалась, нужно держать дверь постоянно открытой.

Pixabay

Двухтрубная схема

Она состоит из впускного клапана и вытяжки. Такой способ вентиляции в подвале гаража более эффективен. Для нормальной циркуляции необходим одновременный приток и отток. Место удаленного отработанного воздуха, насыщенного паром и углекислым газом, должен заполнять свежий. Клапан монтируют на стену чуть выше среднего снегового уровня. Этот показатель берут из СНиПа. Клапан через патрубок выводят внутрь и размещают на высоте 20-40 см от пола. Вход в вытяжку должен находиться на противоположной стороне. Его делают в потолке либо в верхней части стены. Эти два устройства следует монтировать в противоположных углах помещения, иначе появятся «мертвые» зоны. Чтобы происходило полное обновление, поток должен проходить весь объем целиком.

Pixabay

Важно учитывать перепад высот, от которого зависит сила тяги. Расстояние от верхней точки до впуска должно быть не менее 1 м.

Интенсивность движения зависит и от температуры на улице. Зимой она увеличивается, поэтому для ее регулирования на входное отверстие необходимо установить заслонку. Изменяя ее положение, можно регулировать пропускную способность.

Электрические вентиляторы

Летом температура внутри и снаружи здания не отличается. При использовании естественной вентиляции активная циркуляция прекращается. Чтобы решить проблему, на вытяжку устанавливают вентилятор, работающий от розетки либо подключенный напрямую к электрическому щитку. Для запуска нужно нажать на выключатель.

Во влажных погребах электрику размещать опасно. Проводку лучше протянуть сверху, закрепив выключатель у двери в верхней части строения.

Существуют модели на подвижных петлях. Их монтируют на входное отверстие. Когда устройство выключено, его с помощью петель перемещают в сторону, оставляя канал открытым. Если этого не сделать, при выключенном моторе лопасти будут перекрывать сечение.

Перед тем как сделать вентиляцию в погребе гаража, необходимо рассчитать, какой объем воздуха должен обновляться в единицу времени. По этому параметру подбирается мощность оборудования.

Pixabay

Они должны быть безопасными, удобными в монтаже и при использовании. На свойства системы влияет несколько факторов.

Критерии

• Форма сечения — прямоугольные изделия более компактны. Их проще разместить в помещении на стене или потолке. Круглые отличаются от них более высокой эффективностью.
• Форма канала — от нее зависит скорость течения. Чем меньше изгибов, тем она больше.
• Вытяжка и впускной патрубок должны иметь одинаковое сечение. Вентилятор используется не всегда. Для естественной циркуляции необходимо, чтобы воздушный объем обновлялся равномерно.

Диаметр рассчитывают по формуле: D = 2√ S/π, где S — это площадь канала. По техническим нормативам она составляет не менее 1/400 площади перекрытия. Для поверхности в 10 м² понадобятся вход и выход с минимальным сечением 0,025 м². π — постоянная величина, равная 3,14.

Подставив значения в формулу, получим: D = 2√ S/π = 2 √ 0,025/3,14 = 18 см.

Pixabay

Эксплуатационные характеристики зависят от материала.

Материалы

• Пластик — обладает легкостью, гибкостью и высокой прочностью. Благодаря своей эластичности стенки способны выдерживать значительные нагрузки. Главный недостаток — легкоплавкость. Коммуникации следует прокладывать как можно дальше от приборов отопления, горелок, любых горячих поверхностей. Изделия теряют форму при температуре от 60 градусов. ПВХ не имеет защитного слоя, поэтому контакт с химически активными веществами способен сделать деталь непригодной для использования. Применяются сборные элементы с толщиной стенки от 4 мм. Они легко режутся в бытовых условиях обычной пилой по дереву.
• Металл — обладает химической стойкостью, небольшим весом и способностью выдерживать значительные механические нагрузки. В отличие от пластика сталь и алюминий подвержены коррозии. При повреждении внешнего цинкового слоя деталь лучше сразу заменить, поскольку спасти ее уже не удастся. Поверхность хорошо переносит высокие температуры и противостоит механическим воздействиям. Вмятины можно выпрямить, однако после них останутся заметные следы. Металл отличает способность резонировать и усиливать звук. Кроме того, сталь и алюминий прекрасно проводят температуру и электричество. Чтобы устранить эти недостатки, трубу оборачивают слоем теплоизоляции.
• Асбест — обладает хорошими показателями по прочности, не проводит ток и не распространяет звуковые волны. Он не вступает в реакцию с химически активными веществами и не плавится. У него мало недостатков, однако использовать этот материал не рекомендуется, поскольку долгий контакт с ним вреден для здоровья. Асбест подойдет для прокладки подземных коммуникаций. Он обладает большой массой и плохо поддается обработке. Для резки понадобится дисковая пила по бетону. Детали надежны, долговечны, но неудобны в монтаже.

В качестве примера рассмотрим двухтрубную систему. При общей площади 10 м² диаметр воздуховодов будет равен 18 см. Материал изделий — ПВХ. Заготовки распиливают на элементы нужной длины с помощью пилы по дереву или металлу.

Pixabay

Монтажные работы удобнее проводить на стадии строительства здания, когда есть возможность задать размеры и пропорции с учетом коммуникаций. Каналы часто размещают внутри стен. Предположим, что ограждающие конструкции, перекрытия и кровля уже построены.

Впускной клапан

Это устройство нужно расположить снаружи на высоте, выбранной по среднему снеговому уровню, прибавив еще 10 см. При слое осадков 0,9 м оно будет находиться на расстоянии 1 м от земли.

В кирпичной или бетонной стене отверстие для него можно пробить перфоратором, но лучше использовать вращающуюся насадку с алмазной коронкой. Она делает ровный круглый срез с гладкими краями. Их не придется дополнительно укреплять и подравнивать. Размеры точно соответствуют заданным. Кромка не осыпается.

Instagram @almaztechstroi

Instagram @almaztechstroi

Патрубок присоединяется к клапану и спускается вниз. На расстоянии 20-40 см от пола устраивается выпуск. Рукав можно спрятать под отделкой либо закрыть декоративным коробом. Его фиксируют на вертикальной поверхности с помощью хомутов, крепящихся на шурупы с дюбелями.

Снаружи ставят решетку, защищающую от попадания мусора, насекомых и грызунов. Без нее внутреннее пространство придется постоянно прочищать. Сделать это довольно сложно.

Instagram @icepetri_kiv125

Instagram @arhitanya

Instagram @icepetri_kiv125

Если рукав состоит из нескольких частей, используют два способа стыковки.

Способы стыковки рукава

• Муфты, тройники и уголки изнутри смазывают силиконовым герметиком или клеем, затем вставляют в них трубу и проворачивают, чтобы состав равномерно заполнил пространство между деталями. Изделия могут иметь на одной стороне раструбы, позволяющие проводить стыковку без вспомогательных деталей. Место склейки нельзя трогать до полного высыхания клеевого состава.
• Гладкие стороны без раструбов соединяют при помощи фланцев — муфт с резиновыми прокладками. Их корпус представляет собой два хомута на болтах. При затягивании болтов хомуты плотно сжимают сборные элементы, находящиеся между ними.

Монтаж вытяжки

Отверстие для нее размещают на стороне, противоположной от впускного клапана. Железобетонное перекрытие сверлят перфоратором или алмазной коронкой, деревянное пилят электрическим лобзиком.

Трубу заводят в отверстие и фиксируют на стене хомутами. Снизу ее закрывают уплотнительным кольцом и замазывают герметиком. Сверху крепят решетку.

Instagram @plasticor.ru

Instagram @plasticor.ru

Чем меньше изгибов имеет канал, тем эффективнее он работает. Без них сложно обойтись, если он соединяется с общей шахтой. Такой способ применяется в зданиях, включающих в себя гараж. Он избавляет от необходимости устанавливать отдельную трубу на крыше, но у него есть серьезный недостаток. Общий стояк рассчитан на определенное давление, и его запаса не всегда хватает на увеличение потока. В результате перегрузки шахты отработанный воздух начинает поступать в верхние комнаты.

При монтаже отдельного выхода в перекрытиях и кровельном пироге проделывают отверстие. Самое сложное — вырезать его в черепичном покрытии. Часть отделки придется удалить, чтобы сделать красивое обрамление.

Instagram @stroyizhivi

Instagram @stroyizhivi

Instagram @stroyizhivi

Верх вытяжки должен выступать на 40-50 см над уровнем кровли. Его ставят как можно дальше от стен и конька и фиксируют уплотнительным кольцом на винтах. Чтобы увеличить тягу, на верхний конец монтируют дефлектор. Он представляет собой систему заслонок, закрывающих выпускное отверстие от ветра, но позволяющих воздуху выходить снизу. Когда ветер обдувает трубу, со стороны, противоположной направлению потока, создается разрежение.

Чтобы понять, как правильно сделать вентиляцию в погребе гаража, нужно знать, для чего он будет использоваться. Интенсивность проветривания зависит от назначения помещения. Ее регулируют приточными устройствами и управляемыми клапанами. При подключении электрооборудования следует соблюдать меры предосторожности. В условиях высокой влажности проводку и выключатели необходимо перенести на верхний этаж. Внутри не допускается установка выключателей, подключение удлинителей и приборов, потребляющих много энергии. Использование розеток возможно только с устройством защитного отключения (УЗО).

Механическая вентиляция для пристроенного гаража

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Новые дома ENERGY STAR для одной семьи, версия 3/3.1 (Rev. 11)

Контрольный список национальных оценщиков

2. Полностью выровненные воздушные барьеры  ⁷  — В каждом изолированном месте ниже предусмотрен полный воздушный барьер, полностью выровненный следующим образом:
Стены: На внешней вертикальной поверхности изоляции стены в все климатические зоны; также на внутренней вертикальной поверхности изоляции стен в климатических зонах 4-8. ⁹
2.4 Стены, примыкающие к крыльцу или гаражу.
Полы: На наружной вертикальной поверхности изоляции пола во всех климатических зонах и, если над некондиционируемым пространством, также на внутренней горизонтальной поверхности, включая опоры для обеспечения выравнивания. Альтернативы в сносках 12 и 13. ^{11, 12, 13}
2.6 Полы над гаражами, над некондиционируемыми подвалами или подвальными помещениями и консольные перекрытия.

4. Воздушная герметизация (если ниже не указано иное, «герметизация» означает использование герметика, пены или аналогичного материала).
4.7 Стены, отделяющие пристроенные гаражи от жилого помещения, загерметизированы, а также установлена ​​и загерметизирована воздушная преграда в полостях пола, примыкающих к этим стенам.
4.9 Двери, примыкающие к некондиционируемым помещениям (например, чердакам, гаражам, подвалам) или окружающим условиям, должны быть в значительной степени герметичными с помощью герметизирующей прокладки или аналогичной прокладки.

Система вентиляции и кондиционирования.
7. Механические системы вентиляции жилого помещения («Вентиляционная система»)  ⁴⁵  и воздухозаборники в обратном воздуховоде  ⁴⁶
7.7.1 Воздухозаборник подает вентиляционный воздух непосредственно снаружи, а не с чердака, подвала, гаража или соседнего жилого помещения.

Сноска 7) Для целей настоящего контрольного перечня воздушный барьер определяется как любой прочный твердый материал, который блокирует поток воздуха между кондиционируемым и некондиционируемым пространством, включая необходимое уплотнение для блокирования чрезмерного потока воздуха по краям и швам, а также достаточную опору для сопротивления и отрицательное давление без смещения или повреждения. EPA рекомендует, но не требует жестких воздушных барьеров. Пена с открытыми или закрытыми порами должна иметь конечную толщину ≥ 5,5 дюймов или 1,5 дюймов соответственно, чтобы квалифицироваться как воздушный барьер, если изготовитель не указывает иное. Если используются гибкие воздушные барьеры, такие как домашняя пленка, они должны быть полностью герметизированы по всем швам и краям и поддерживаться с помощью крепежных деталей с крышками или головками диаметром ≥ 1 дюйма, если иное не указано изготовителем. Гибкие воздушные барьеры не должны изготавливаться из крафт-бумаги, изделий на бумажной основе или других материалов, которые легко рвутся. Если используется полиэтилен, его толщина должна быть ≥ 6 мил.

Сноска 9) Все изолированные вертикальные поверхности считаются стенами (например, наружные стены выше и ниже уровня земли, коленчатые стены) и должны соответствовать требованиям к воздушному барьеру для стен. Применяются следующие исключения: рекомендуемые, но не обязательные воздушные барьеры в адиабатических стенах многоквартирных жилых домов; а в климатических зонах с 4 по 8 рекомендуется воздушный барьер на внутренней вертикальной поверхности изоляции, но не требуется в стенах подвала или стенах подполья. Для целей этих исключений подвал или подвальное помещение — это помещение, для которого ≥ 40% общей площади стены находится ниже уровня земли.

Сноска 11) Агентство по охране окружающей среды настоятельно рекомендует, но не требует наличия воздушного барьера на внутренней вертикальной поверхности изоляции пола в климатических зонах 4–8.

Сноска 12) Примеры опор, необходимых для постоянного контакта, включают в себя планки для войлочной изоляции или сетку для вдуваемой изоляции. В качестве альтернативы опоры не требуются, если войлок заполняет всю глубину полости пола, даже если происходит сжатие из-за избыточной изоляции, при условии, что значение R войлока было надлежащим образом оценено на основе рекомендаций производителя и единственного дефекта, препятствующего изоляции от достижения требуемой степени укладки является сжатие, вызванное избыточной изоляцией.

Сноска 13) В качестве альтернативы допускается установка воздушной преграды на наружной горизонтальной поверхности утеплителя пола, если изоляция устанавливается в контакте с этой воздушной преградой, наружные вертикальные поверхности полости пола также утеплены, а воздух барьеры включены на внешних вертикальных поверхностях этой изоляции.

Сноска 45) Согласно определению ANSI / RESNET / ICC Std. 301-2019, «Система механической вентиляции жилого помещения» — это вентиляционная система, состоящая из механизированного вентиляционного оборудования, такого как вентиляторы с электроприводом и воздуходувки, и связанных с ними механических компонентов, таких как воздуховоды, воздухозаборники, заслонки, фильтры и связанные с ними устройства управления, которые обеспечивают вентиляцию жилого помещения. при известной или измеренной скорости воздушного потока.

Сноска 46) Пункт 7.3 применяется к любому входному отверстию наружного воздуха, соединенному с канальным возвратом системы ОВКВ жилого помещения, независимо от его предполагаемого назначения (например, для вентиляционного воздуха, подпиточного воздуха, воздуха для горения). Этот пункт не применяется к системам HVAC без канальной обратки.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.



Дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, соответствующих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.
Приложение 1, позиция 6) Сертифицировано EPA Indoor airPLUS.



EPA Indoor airPLUS (Редакция 04)

5. 4 Пристроенные гаражи.

Примечание. Выполнение требований ENERGY STAR удовлетворяет следующим требованиям Indoor airPLUS:

Изолируйте пристроенные гаражи от кондиционируемых помещений следующим образом:

• Герметизируйте общие стены и потолки между пристроенными гаражами и жилыми помещениями перед установкой изоляции (Rater-F 2.4, 2.6 и 4.7).
• Используйте уплотняющую прокладку или аналогичную прокладку, чтобы убедиться, что все двери между жилыми помещениями и пристроенными гаражами достаточно герметичны (Рейтер F 4.9).

Дополнительные требования Indoor airPLUS:

• Установить автоматический доводчик на все двери, соединяющие жилые помещения и пристроенные гаражи, И
• В домах с только вытяжной вентиляцией всего дома должно быть выполнено одно из следующих двух требований:
  • Оборудуйте пристроенный гараж вытяжным вентилятором с минимальной установленной мощностью 70 кубических футов в минуту, который выдувается непосредственно наружу. Вентилятор должен быть подключен для непрерывной работы или с автоматическим управлением вентилятором (например, датчиком движения), который включает вентилятор всякий раз, когда гараж занят, и работает не менее 1 часа после освобождения гаража. Если используется канальный вентилятор (не сквозной), протестируйте и проверьте минимальную производительность 70 куб. футов в минуту, ИЛИ
  • Убедитесь, что воздушный барьер между гаражом и домом может выдерживать перепад давления более 45 Па, в то время как в доме выдерживается перепад давления в 50 Па по сравнению с наружным воздухом. Во время этого испытания все работающие гаражные проемы должны быть закрыты.

Advisors:

1. Агентство по охране окружающей среды (EPA) рекомендует установить вытяжной вентилятор в гараже, если ожидается, что покупатель жилья будет занимать гараж для работы или отдыха в течение длительного периода времени.
9Настоятельно рекомендуется использовать вентиляторы, сертифицированные по стандарту ENERGY STAR 0075.
2. Предоставьте пассажирам информацию из информационного комплекта для покупателя о важности и методах обеспечения надлежащей вентиляции в гараже, когда он находится в гараже в течение длительного периода времени.

4.3 Расположение вентиляционного оборудования и воздуховодов. В гараже не установлено ни кондиционеров, ни воздуховодов.
Примечание: Воздуховоды и оборудование могут располагаться в пространствах каркаса или полостях зданий, примыкающих к стенам или потолкам гаража, если они отделены от помещения гаража сплошным воздушным барьером.

5.2 Сигнализация окиси углерода. Во всех домах, оборудованных прибором (приборами) для сжигания топлива или пристроенным гаражом, должна быть установлена ​​сигнализация угарного газа (CO) в центральном месте в непосредственной близости от каждой отдельной спальной зоны (например, в коридоре, примыкающем к спальням). s) должны быть жестко подключены с функцией резервного аккумулятора и размещены в соответствии со стандартом NFPA 720. Сигнализация должна быть сертифицирована CSA 6.19-01 или UL 2034.

7.3 Комплект информации для владельцев и жителей. Рекомендация: Предоставьте покупателю жилья информацию, касающуюся важности использования вариантов вентиляции с ручным управлением (например, ванной комнаты, гаража (если применимо), кухонных вытяжных вентиляторов, открывающихся окон и дверей и т. д.) при наличии сильных источников загрязнения. , например, при использовании обычных бытовых товаров (например, чистящих средств, пестицидов) и при использовании гаража для хобби или других видов деятельности, вызывающих загрязнение.

Проектирование вентиляции гаража для защиты от загрязнений и дыма

Преимущества струйных вентиляторов

Струйные вентиляторы имеют небольшие размеры и могут быть прикреплены непосредственно к потолку или подвешены к нему. Струйный вентилятор перемещает воздух как на уровне потолка, так и на нижних уровнях за счет уноса.

На рис. 2 показан поток со скоростью 4500 кубических футов в минуту (2 м ³ /с) через струйный вентилятор. Красная струя — это воздух, выходящий из струйного вентилятора. Черные стрелки иллюстрируют так называемый «эффект мультипликатора», при котором струя увлекает за собой воздух, что приводит к давлению до 20 000 кубических футов в минуту (9м ³ /с) потока, движущегося за струйным вентилятором. Именно этот мультипликативный эффект делает струйные вентиляторы настолько эффективными при перемещении воздуха вокруг гаража. Только около четверти воздуха, который необходимо перемещать, на самом деле проходит через сам струйный вентилятор. Остальных побуждает к движению струйно-вентиляторная струя.

Рисунок 2 основан на моделировании вычислительной гидродинамики (CFD). CFD — это процесс математического моделирования физического явления, включающего поток жидкости, и его численное решение. На практике CFD можно рассматривать как создание и испытание реактивных вентиляторов в виртуальной парковке, а не в реальной.

За последние 10 лет разработка кода CFD была сосредоточена на оптимизации сетки и пользовательском интерфейсе, процесс, который переместил CFD из исследовательской лаборатории в инженерный офис, где он остается передовым, но, тем не менее, рутинно используемым, инженерным инструмент.

Рисунки 3 и 4 взяты из моделирования CFD, используемого для оценки способности стратегически расположенных струйных вентиляторов перемещать воздух от точек подачи воздуха через гараж к вытяжным вентиляторам, при этом воздушный поток разделяется по мере его прохождения вокруг центрального пространства. . На рис. 3 мы смотрим вниз на плоскость на полпути между полом и потолком гаража, где синий цвет соответствует низкой скорости, а красный — высокой скорости. Эти результаты были преобразованы в средние скорости от точек подачи воздуха к точке удаления воздуха, чтобы показать, что они превышают 10 футов в секунду (3 м/с).

Измерение скорости воздуха в гараже нецелесообразно, так как поток воздуха создается за счет тепла, выделяемого огнем. Таким образом, гараж буквально должен быть подожжен, чтобы воздух мог двигаться, как в случае пожара. Моделирование CFD усиливается тем, что по мере того, как гаражи становятся больше, с многослойным взаимодействием между уровнями, движение воздуха становится все труднее предсказать с помощью любого другого метода.

Краткая информация

Системы вентиляции гаражей предназначены как для нормального, так и для аварийного режима работы. Во время нормальной работы, если уровень загрязняющих веществ превышает заданный уровень, система вентиляции постепенно увеличивает мощность. В случае пожара система вентиляции работает так, чтобы средства эвакуации оставались свободными от дыма в течение достаточного времени, чтобы люди могли эвакуироваться.

РИСУНОК 2. Поток воздуха через струйный вентилятор. Изображение предоставлено Woods Air Movement Ltd.

РИСУНОК 3. CFD-моделирование потока, создаваемого 11 отдельными струйными вентиляторами в гараже. Струя каждого вентилятора окрашена в красный цвет, а более медленно движущийся воздух — в синий. Это была последняя симуляция в серии симуляций, предназначенных для уточнения конструкции до тех пор, пока она не будет соответствовать требованиям кода как для нормального, так и для аварийного режимов работы.
