Труба-гид SVBONY 60 мм с оправой и микрофокусером необходима для качественной астрофотографии. Она крепится с помощью входящих в комплект колец на Вашу оптическую трубу (может потребоваться дополнительный крепеж для установки входящей в комплект пластины). Благодаря высокоточной изготовленной из металла механики, латунному компрессионному кольцу и наличию шкалы на фокусировочном устройстве данный гид идеален для точной фокусировки на требуемую звезду. Совместим с большинством гидирующих камер. Также имеется и резьба стандарта М42. В теории вместо камеры можно установить простой окуляр и устройство превратится в искатель.
Гид СВБОНИ 60 мм имеет фокусное расстояние 240 мм, чем выгодно отличается от младших моделей. Как известно, чем больше фокус у гидирующего телескопа, тем выше точность коррекции, которая в свою очередь облегчает возможность увеличения выдержки (экспозиции) на основном телескопе. Таким образом, Вы сможете получить фотографии астрономических объектов без «смаза » и размытия, вызванного ошибками периодики. Данное изделие снабжено двумя типами фокусировки. Грубый осуществляет смещение трубки в пределах 3.5 см. Таким образом наводится первичная резкость. Далее в дело вступает удобные геликоид. Он позволяет двигать заднюю часть в пределах 0.08 см, с точностью всего в 0,1 мм. Теперь звезды будут максимально резкими, что дополнительно повысит точность работы изделия.
Кольца, в которые устанавливается данная модель, снабжены регулировочными винтами, так что Вы сможете либо согласовать ось гида и основного телескопа, либо , наоборот, внести определенное смещение, что бывает необходимо в определенных условиях. Винты имеют нейлоновые наконечники для удобства настройки.
Комплектация:
- труба 60 мм 1/4 со встроенным микрофокусером и геликоидом
- кронштейн и крепежные кольца
- небольшая бленда для защиты от росы (может быть демонтирована)
- защитные крышки
- ключ
Фокусное расстояние | 240 мм |
Просветление | Полное многослойное |
Стандарт посадки | 1,25″ |
Диапазон рабочих температур | -20 + 40 |
Вес | 0,8 кг |
Покупатели, которые приобрели Труба-гид SVBONY 60 мм с оправой и микрофокусером, также купили
Фильтр Optolong UV-IR Cut (1.
25”)3 100 ₽
Отличия холоднодеформированных и горячедеформированных труб
- Главная
- Чем отличается холоднодеформированная труба от горячедеформированной

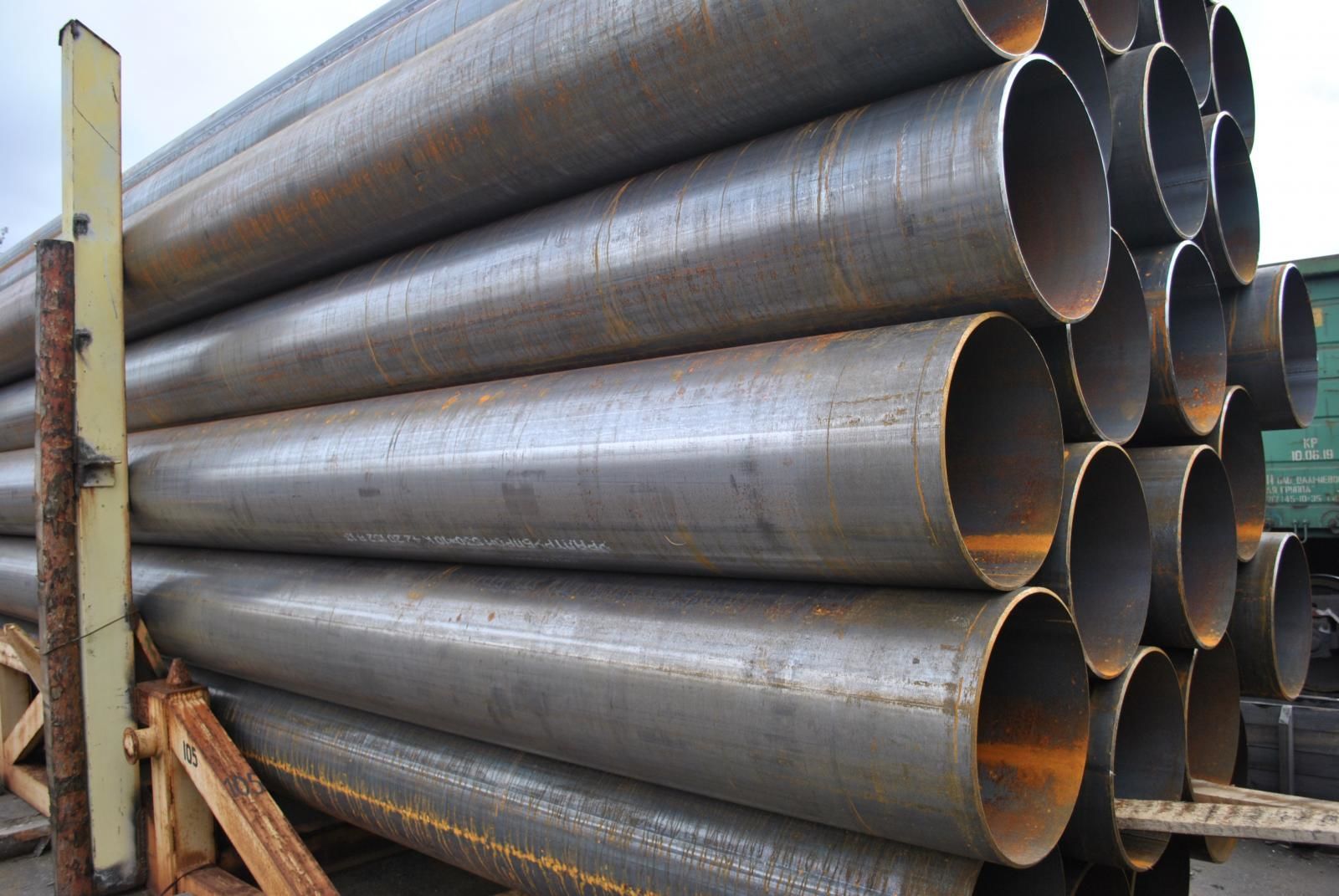

Бесшовные трубы изготавливают без использования сварки, поэтому у них отсутствуют соединительные швы по всей длине окружности. Такая технология сложнее, дороже и требует больше производственных ресурсов. Но ее преимущество очевидно — отсутствие слабых участков в виде стыков позволяет применять изделия в системах с высоким давлением и его резкими перепадами.
Производят металлопрокат двумя способами: холоднокатаным и горячекатаным. Они отличаются методом обработки и качественными характеристиками.
Особенности холоднодеформированных труб
Холоднодеформированные трубы производят по государственным стандартам 8733 и 8734 путем волочения нагретой металлической заготовки в виде гильзы на специальных станках при низких температурах.
Режим устанавливают в зависимости от характеристик плавления стали.На следующем этапе охлажденное изделие отправляют на полосу прокатных валов, где по выставленным параметрам достигается максимальная точность размеров.
Достоинства такого способа в следующем:
- Прочность детали выше, чем при горячекатаном производстве. Поэтому продукцию используют при работе с высоким давлением.
- Достигается максимальная точность внешних размеров и диаметра.
- Технология позволяет изготавливать трубы с небольшим диаметром и тонкими стенами.

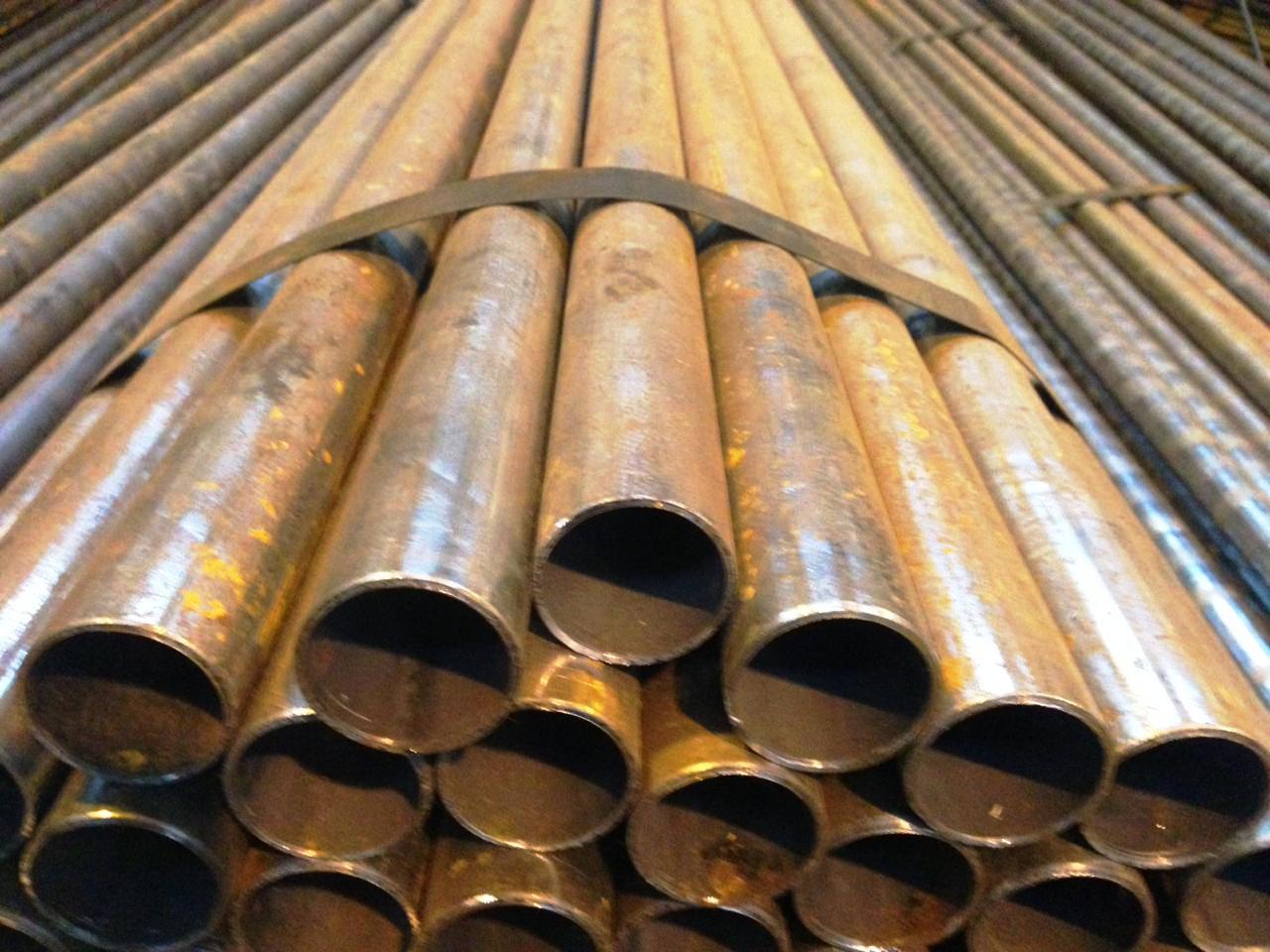

Горячекатаное производство
Требования к качеству, порядок эксплуатации и монтажа предусмотрен ГОСТами 8732 и 8731. Производят из цельной стальной заготовки, которую нагревают до температуры +1200°C. Отверстие в ней делают с помощью сверла нужного диаметра. Дальнейшую обработку проводят на валах, где получают нужный диаметр и толщину стенок, после чего проводят нарезку.
Изделие получают с минимальной точностью заданным размерам, высокими погрешностями по толщине стенок и дефектами поверхности. Метод горячей деформации позволяет производить трубы только больших диаметров
Такой способ дешевле, поэтому подходит для тех областей, где не важна точность размеров и качество поверхности.
Разница в применении
Трубы холодной деформации применяют в высокоточных и ответственных технологических линиях гражданского и промышленного назначения с давлением до 20 МПа.
Горячекатаные используют в следующих отраслях:
- нефтедобывающей;
- химической;
- коммунальной;
- энергоснабжающей.
Оба варианта склонны к внутренней коррозии, поэтому марку стали и защитную обработку выбирают с учетом особенностей рабочей среды. Геометрическая форма зависит от проектной документации.
Изделия реализуют с обработанными торцами, исключено наличие трещин, сколов и заусенцев. Допускаются естественные потертости и деформации, не меняющие толщину стенок.
Условия поставки
Цена, наличие товара, условия и гарантии
Мы работаем как с юридическими, так и с физическими лицами. Готовы поставить изделия на заказ.
У нас действует накопительная система скидок для постоянных клиентов.
Условия оплаты
Заказ вы можете оплатить 3 способами: наличными, безналичным расчетом, банковской картой.
Отсрочку платежа до 1 месяца предоставляем постоянным и хорошо зарекомендовавшим себя клиентам.
Доставка
Варианты: заказать у нас, воспользоваться услугами транспортной компании, организовать самовывоз.
При любом виде расчета отгружаем товар на следующий день после поступления оплаты.
Приемка и разгрузка товара
Вы должны обеспечить беспрепятственный подъезд нашего транспорта к разгрузочной площадке.
При разгрузке вы получаете пакет документов: накладная, счет-фактура и сертификат качества (по запросу).
Звоните8-800-775-12-74
Мы ответим на ваш звонок с понедельника
по пятницу в рабочие часы:
9:00 — 17:00 — по Челябинску
07:00 — 15:00 — по Москве
Пишите нам в любое время.
Специалист свяжется с вами в рабочие часы в течение 20 минут после получения заявки.
Если вы отправили заявку в нерабочее время, то наш специалист свяжется с вами на следующий день.
Запросите цены, условия и сроки поставки
Я принимаю условия пользовательского соглашения
Прикрепите заявку и свои реквизиты — и мы сразу сможем выставить Вам счет.
Получать новости о скидках и акциях
Прикрепите заявку Прикрепите реквизитыОтправить заявку
фотоламп, объяснение от РП; фотоэлектрический элемент, фотокатод, спектральная характеристика, полоса пропускания, чувствительность, электроника
Фотоэлемент (или фотоэлемент ), изобретенный Юлиусом Эльстером и Гансом Гейтелем в 1893 г. , представляет собой фотоэмиссионный детектор, основанный на небольшой стеклянной трубке, содержащей электроды, где внешние используется фотоэффект (или фотоэмиссионный эффект ). Такие трубки часто вакуумируют или иногда наполняют газом под низким давлением.
Обычный фотоэлемент содержит только два электрода: фоточувствительный катод и анод. Во время работы к электродам прикладывается некоторое напряжение (например, 15 В или 50 В) (положительный полюс к аноду), так что фотоэлектроны быстро перемещаются от катода к аноду, и можно измерить фототок. Для вакуумированного фотоэлемента (вакуумного фотоэлемента) фототок зависит от падающей оптической мощности по уравнению
$$I = S \cdot P = \frac{{\eta e}}{{h\nu}} \cdot P$$где квантовая эффективность, заряд электрона и энергия фотона. (Эта величина называется чувствительностью.) Используемый динамический диапазон может быть довольно большим, например, с фототоками от нескольких пикоампер (пА) до нескольких микроампер (мкА), хотя максимально допустимый фототок обычно намного ниже, чем у фотодиода. Влияние температуры на чувствительность практически отсутствует.
В частности, для работы с максимально допустимым фототоком важно освещать достаточно большое пятно на фотокатоде, чтобы избежать чрезмерной плотности тока на части катода.
Квантовая эффективность фотоэлемента часто намного ниже, чем у фотодиода.Квантовая эффективность существенно зависит от используемого фотокатода, используемого стекла трубки, оптической длины волны и угла падения. Доступны различные катодные материалы для использования с видимым светом, инфракрасным светом или ультрафиолетовым светом, и необходимо выбирать очки с высоким коэффициентом пропускания в соответствующем спектральном диапазоне. (Обратите внимание, что не только поглощение света в стекле, но и френелевское отражение на поверхности стекла может снизить квантовую эффективность.) Достигаемая квантовая эффективность в большинстве случаев ниже 25%, а в некоторых случаях даже ниже 1%. Некоторые устройства нечувствительны к солнечным лучам, т. е. не чувствительны к видимому и ближнему ультрафиолетовому излучению.
Возможна работа на относительно длинных оптических длинах волн (спектральная характеристика среднего ИК-диапазона) при использовании катодного материала с низкой работой выхода. Однако в этом случае это может быть значительный темновой ток (т. е. фототок без падающего света), генерируемый термоэлектронной эмиссией. В некоторых случаях инфракрасные фотоэлементы охлаждаются (например, жидким азотом), чтобы уменьшить темновой ток.
Геометрия трубок
Существуют трубки «в лоб», когда падающий свет попадает на устройство напротив электрического разъема. Другие представляют собой трубки, расположенные сбоку, когда падающий свет падает сбоку, например. 9под углом 0° к концу разъема.
Электроника для фотоэлементов
Электроника, используемая в сочетании с фотоэлементами, может быть аналогична электронике для фотодиодов, за исключением того, что требуемое напряжение для фотоэлементов ориентировочно выше.
Можно использовать простую схему с нагрузочным резистором для преобразования фототока в напряжение. Выгодным аспектом является обычно более низкая электрическая емкость фототрубок, по крайней мере, по сравнению с фотодиодами с большими активными площадями. Это позволяет использовать более высокий нагрузочный резистор для заданной полосы обнаружения, чтобы получить более высокое напряжение.
Усилитель тока, принимающий фототок на вход и обеспечивающий выходное напряжение, также подходит для фототрубок. Конечно, следует использовать операционные усилители с малым смещением, чтобы избежать кажущегося темнового тока.
При работе в области пикоампер необходимо соблюдать осторожность, чтобы избежать токов утечки, т.е. на плате или на контактах фотоэлемента; к таким вещам нельзя прикасаться голыми пальцами.
Газонаполненные фотоэлементы
Некоторые фотоэлементы заполнены газом, часто инертным газом, таким как неон (Ne) или аргон (Ar) при низком давлении. Если к трубке приложено достаточно высокое напряжение (например, 50 В или 100 В, в зависимости от модели), можно использовать внутренний механизм усиления, основанный на ионизации. По сути, фотоэлектроны достаточно ускорены, чтобы создавать вторичные носители при столкновении с атомами газа. Следовательно, чувствительность может быть увеличена, например. с коэффициентом 5 или выше. Коэффициент умножения увеличивается с увеличением приложенного напряжения; однако рабочее напряжение ограничено возникновением тлеющего разряда, который может повредить электроды и привести к существенной неопределенной чувствительности.
В то время как повышенная чувствительность может быть преимуществом для чувствительного обнаружения низких уровней освещенности, внутреннее умножение также имеет свои недостатки. Одним из них является зависимость чувствительности от приложенного напряжения, что может повлиять на точность измерения оптической мощности. Другой аспект заключается в том, что достижимая полоса частот измерения уменьшается, поскольку для сбора несущих требуется больше времени.
Фотоумножители
Особая форма фотоэлемента — фотоумножитель . Он содержит дополнительные электроды, с помощью которых можно добиться сильного усиления фототока за счет вторичной электронной эмиссии. Такие устройства обычно называют фотоумножителями , т. е. фотоэлемент обычно считается простой трубкой только с двумя электродами.
Фотодиоды в качестве замены
В настоящее время фотоэлементы в значительной степени заменены твердотельными устройствами, такими как фотодиоды, в которых используется внутренний фотоэлектрический эффект . Однако для некоторых применений фотоэлементы все же могут иметь существенные преимущества:
- Они могут иметь меньший темновой ток, что приводит к меньшей эквивалентной мощности шума.
- Они могут быть изготовлены с большой светочувствительной поверхностью, но при этом иметь высокую полосу обнаружения.
- Широкий динамический диапазон и высокая стабильность фотоэлементов могут быть полезны для точных измерений, например в спектрометрах.
- Высокая стабильность (например, по сравнению с полупроводниковыми приборами) может быть существенным преимуществом, особенно для УФ-приложений.
С другой стороны, фотоэлементы имеют более низкую квантовую эффективность, более чувствительны к механическим вибрациям и ударам, обычно требуют высокого рабочего напряжения и могут выдерживать лишь очень ограниченную величину фототока. В частности, для приложений с высокой чувствительностью следует избегать попадания яркого окружающего света на фотокатод, когда устройство включено. В средах, где гелий может содержаться в воздухе, может случиться так, что газообразный гелий диффундирует через стеклянную трубку и затем повлияет на работу фототрубки.
Поставщики
В Руководстве покупателя RP Photonics указан один поставщик фототрубок.
Библиография
[1] | J. Elster and H. Geitel, «Über die Entladung negativ electroscher Körper durch das Sonnen- und Tageslicht», Ann. Physik 38, 497 (1889) |
[2] | А. Эйнштейн, «Über einen die Erzeugung und Verwandlung des Lichtes betreffenden Heuristischen Gesichtspunkt», Ann. Физик 17, 132 (1905), DOI:10.1002/andp.19053220607 |
[3] | H.P. Bonzel and Ch. Кляйнт, “К истории фотоэмиссии”, Prog. Серф. науч. 49 (2), 107 (1995), DOI:10.1016/0079-6816(95)00035-W |
сообщения и комментарии пользователей
Здесь вы можете оставить вопросы и комментарии. Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор принимает решение о принятии на основе определенных критериев. По существу, вопрос должен представлять достаточно широкий интерес.
Пожалуйста, не вводите здесь личные данные; в противном случае мы бы удалили его в ближайшее время. (См. также нашу декларацию о конфиденциальности.) Если вы хотите получить личную обратную связь или консультацию от автора, свяжитесь с ним, например. по электронной почте.
Ваш вопрос или комментарий:
Проверка на спам:
(Пожалуйста, введите сумму тринадцати и трех в виде цифр!)
Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами. (Если вы позже отзовете свое согласие, мы удалим эти материалы.) Поскольку ваши материалы сначала просматриваются автором, они могут быть опубликованы с некоторой задержкой.
Фотоэмиссионные элементы или трубки. Принцип действия и типы
Эти фотоэмиссионные элементы или трубки в основном бывают двух типов, а именно вакуумного типа и газонаполненного типа .
1. Фотоэлемент вакуумного типа (или фототрубка): Это устройство по существу состоит из тонкого металлического изогнутого листа с вогнутой поверхностью, покрытой материалом фотоэмиссионных ячеек, образующих катод, и стержня, установленного в центре кривизны катода, образующего пластина или анод смонтированы и заключены в вакуумированную стеклянную оболочку, как показано на рис. 25.46. Наиболее важным фотокатодом, используемым в настоящее время в фотоэлементах, является поверхность цезия-сурьмы, которая характеризуется высокой чувствительностью в видимом спектре. Тип стекла, используемого в стеклянной оболочке, в основном определяет чувствительность устройства на других длинах волн. Обычно стекло отсекает пропускаемое излучение в ультрафиолетовой области.
Фотокатод испускает электроны при стимуляции падающей лучистой энергией, и испускаемые таким образом электроны собираются пластиной или анодом.
Схема, которую можно использовать для измерения светового потока или силы света, показана на рис. 25.47. Вольт-амперные характеристики показаны на рис. 25.48.
Ток через фотоэмиссионные элементы зависит от (i) интенсивности света, (ii) цвета или длины волны света и (iii) напряжения, приложенного между катодом и пластиной. Из вольт-амперных характеристик, приведенных на рис. 25.48, видно, что при приложении достаточного напряжения между фотокатодом и анодом анодный ток целиком зависит от количества падающего света. Вакуумные фототрубки характеризуются настолько линейной реакцией фототока в широком диапазоне, что эти трубки часто используются в качестве эталонов при сравнительных измерениях освещенности. Линейная зависимость ток-свет показана на рис. 25.49..
Микроамперметр, показанный на принципиальной схеме, может быть напрямую откалиброван по световому потоку или силе света. В качестве альтернативы резистор R подключен к цепи, и напряжение на резисторе R, E out , дает световой поток или силу света. Выходное напряжение может быть усилено для управления последующими каскадами измерительной системы.
Основным преимуществом таких ламп является то, что они стабильны и не меняют своих характеристик в течение длительного периода времени при условии, что они работают при низком напряжении и защищены от чрезмерного тока. Основным недостатком таких фотоэлементов является низкая чувствительность.
Эти трубки наиболее эффективно используются в приложениях, требующих наблюдения световых импульсов короткой продолжительности или света, модулированного на относительно высоких частотах.
2. Газонаполненные фотоэлементы (или фототрубки): Основной недостаток фотоэлементов вакуумного типа, заключающийся в низкой чувствительности, в некоторой степени преодолен за счет увеличения числа электронов, генерируемых на катоде газовым разрядом.
Нет никакой разницы в конструкции фотоэлементов вакуумного и газонаполненного типов, за исключением того, что оболочка последних содержит внутренний газ, обычно аргон, при очень низком давлении (скажем, 1 мм рт. ст.). Электроны испускаются с катода фотоэлектрическим действием и ускоряются в газе за счет приложенного напряжения на аноде. Если энергия электронов превышает потенциал ионизации газа (15,7 В для аргона), столкновение электрона и молекулы газа может привести к ионизации, т. е. рождению положительного иона и второго электрона. При дальнейшем увеличении напряжения за потенциалом ионизации анодный ток увеличивается из-за увеличения числа столкновений фотоэлектронов с молекулами газа. Этот процесс может дать выигрыш по отношению к отклику вакуумного фотоэлемента примерно в 5-10 раз. Если анодное напряжение превышает критическое значение, которое зависит от геометрии трубки, заполнения газом и освещения, ток становится неконтролируемым, все молекулы газа ионизируются, и в трубке возникает тлеющий разряд. Этого состояния следует избегать, так как это может привести к необратимому повреждению фотоэлемента. Резистор всегда должен быть подключен последовательно с газонаполненной трубкой, чтобы ограничить анодный ток в случае случайного перенапряжения. Типичные вольт-амперные характеристики для различных уровней освещенности показаны на рис. 25.50.
Световая чувствительность газонаполненных фототрубок составляет от 40 до 150 мкА/лм, а лучевая чувствительность — от 0,01 до 0,15 мкА/мкВт.
Недостатки газонаполненных фототрубок заключаются в том, что (i) они не так стабильны, как вакуумные трубки, (ii) их характеристики нелинейны и (iii) они демонстрируют временную задержку в ответ на модулированный или срезанный свет на частотах выше 10 кГц .
Эти трубки используются в киноиндустрии в качестве датчиков звука на пленке.
3. Умножитель Фотоэлементы: Это чрезвычайно чувствительное устройство, которое широко используется для обнаружения очень низких уровней силы света. Фотоумножитель состоит из вакуумированной стеклянной оболочки, содержащей фотокатод, анод и несколько электродов, известных как диноды . Его принцип проиллюстрирован на рис. 25.51.
В фотоумножителе электроны, испускаемые фотокатодом, электростатически направляются к вторичной излучающей поверхности, называемой динодом. Когда на динод подается правильное рабочее напряжение, на каждый первичный электрон, ударяющий о динод, испускается от трех до шести вторичных электронов. Эти вторичные электроны фокусируются на втором диноде, где процесс повторяется. Первоначальная эмиссия фотокатода, таким образом, многократно увеличивается, и, следовательно, токи фотоэмиссии порядка микроампер преобразуются в более полезные миллиамперные уровни. Токовые усиления до 10 6 возможны в зависимости от количества динодов и свойств материала используемого динода.
Характеристики типичного фотоумножителя показаны на рис. 25.52. Для работы этого устройства требуется высокое напряжение (от 500 В до 5000 В). Темновой ток , протекающий, когда катод не освещен, возникает из-за теплового излучения и влияния высоковольтных электродов. При падающем освещении с заданной длиной волны количество испускаемых электронов прямо пропорционально интенсивности освещения. Таким образом, для определенного освещения анодный ток фотоумножителя должен оставаться постоянным при увеличении анодного напряжения. Однако темновой ток всегда добавляется к анодному току, вызванному освещением, а вторичная эмиссия улучшается с увеличением приложенного напряжения, следовательно, анодный ток имеет тенденцию немного увеличиваться с увеличением анодного напряжения.
Преимущества фотоэлементов-умножителей заключаются в том, что (i) они имеют высокую частотную характеристику и высокую чувствительность (до 20 А/лм по сравнению со 100 мкА/лм для фотоэлементов), а их спектральная характеристика может варьироваться от 100 нм до 1000 нм за счет изменения материала катода.
