Фото сверло: 105 фото характерных особенностей инструмента и его особенности

105 фото характерных особенностей инструмента и его особенности

Среди всего инструмента, предназначенного для обработки металла, сверла пользуются хорошим спросом как в быту, так и на производстве. Большой ассортимент, предлагаемый на рынке ведущими производителями, ставит в тупик, когда нужно выбрать то, что подходит лучше всего как по цене, так и техническим характеристикам.

Краткое содержимое статьи:

Классификация

Существуют сверла по металлу следующих видов:

• Универсальные спиральные, под любые отверстия;
• Конического типа, рассчитанные на использование в токарных станках, так как требуют повышенного контроля в процессе работы;

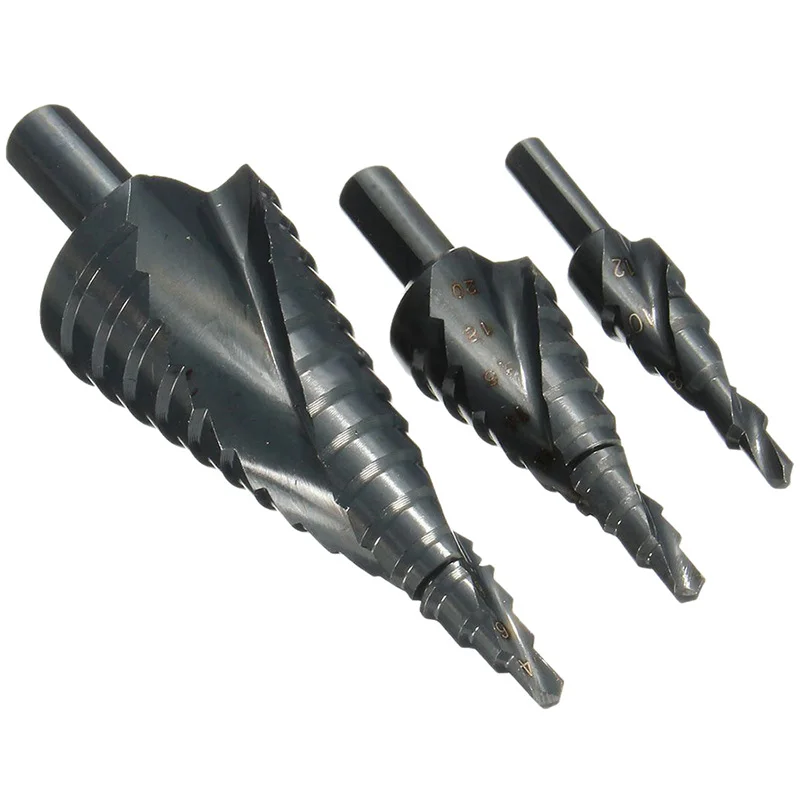

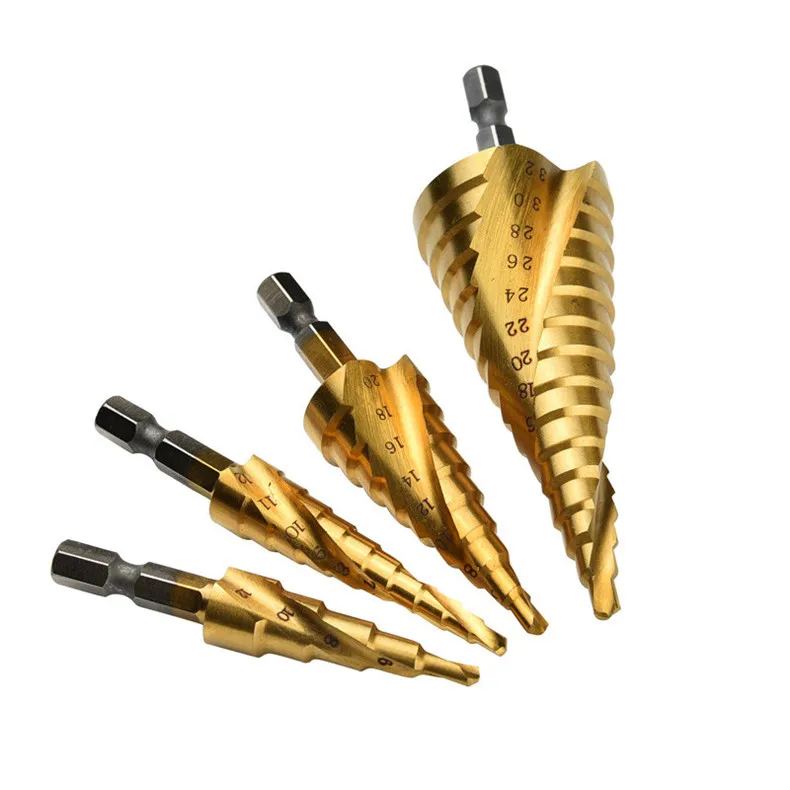

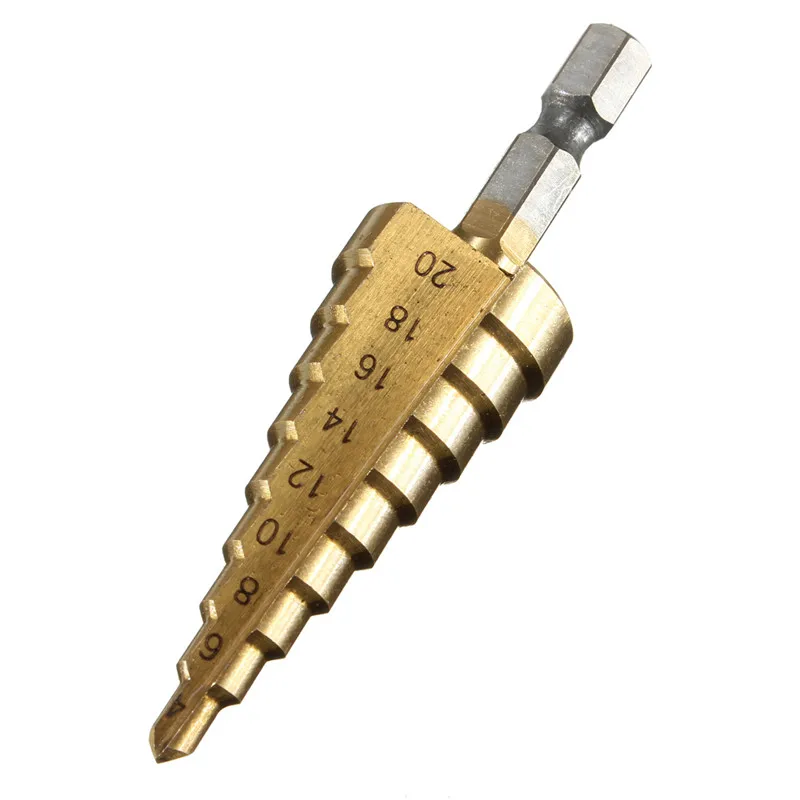

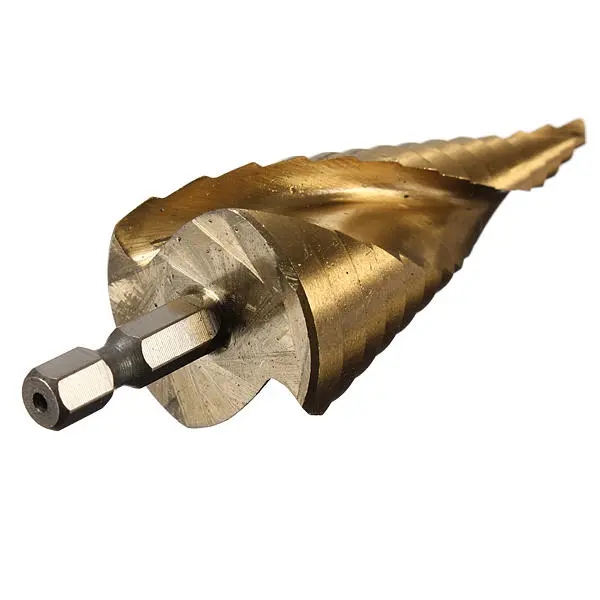

• Ступенчатой формы.  Режущие кромки – различного диаметра, что позволяет не только просверливать отверстия, но и делать его расточку;
• Фрезы кольцевые или сверла корончатого типа. Используются также для обработки дерева, характеризуются легкостью в процессе работы, с их помощью можно получить отверстия с минимальной шероховатостью.

Также сверла классифицируют по размеру (длина/диаметр режущих кромок):

• По ГОСТ-у  4010-77 — короткие;
• По ГОСТ-у  10902-77 — удлиненные;
• По ГОСТ-у  886-77 — длинные

Особенности выбора

Для использования в быту лучше не брать набор сверл, которые будут валяться без дела, ждать своего часа. Также не стоит покупать китайские подделки.

Профессионалы рекомендуют покупать сверла, ориентируясь на тип дрели, диаметр отверстий. Не стоит покупать дешевый китайский набор инструмента для бытового использования.

Лучше одно – но качественное, чем пачка ненужного дешевого железа!

Для этого идеально подойдут сверла спирального вида.  Остальные типы используют в основном в производстве, на фрезерных, токарно-режущих станках и прочем производственном специализированном оборудовании.

Сверла спиральные

Применяют, когда нужно сделать отверстие в различных стальных материалах, чугуне, цветных металлах. Преимущество их в том, что они отводят использованный металл – стружку через специально вырезанные на своей поверхности продольные, симметрично извивающиеся по диаметру сверла канавки.

От прочих разновидностей сверл, отличаются формой своей торцевой части – хвостовика. Он может быть:

• Цилиндрический;
• Конический;
• Шестигранный.

Сверла с цилиндрическим хвостовиком вставляются напрямую в пиноль токарного станка, конические и шестигранные – через спецпатрон.

В ручную дрель рабочий инструмент первого типа не подходит, так как будет проворачиваться в шлицах при сверлении. Наилучший вариант – с шестигранным хвостовиком.

В фотокаталогах, цветных прайсах можно увидеть различные наборы сверл, отличающихся между собой цветом, размером и маркировкой.  Эти внешние данные имеют важное значение при выборе сверл по металлу, влияют на их характеристики.

Характерные особенности

Технические параметры выпускаемых сверл зависят от цвета:

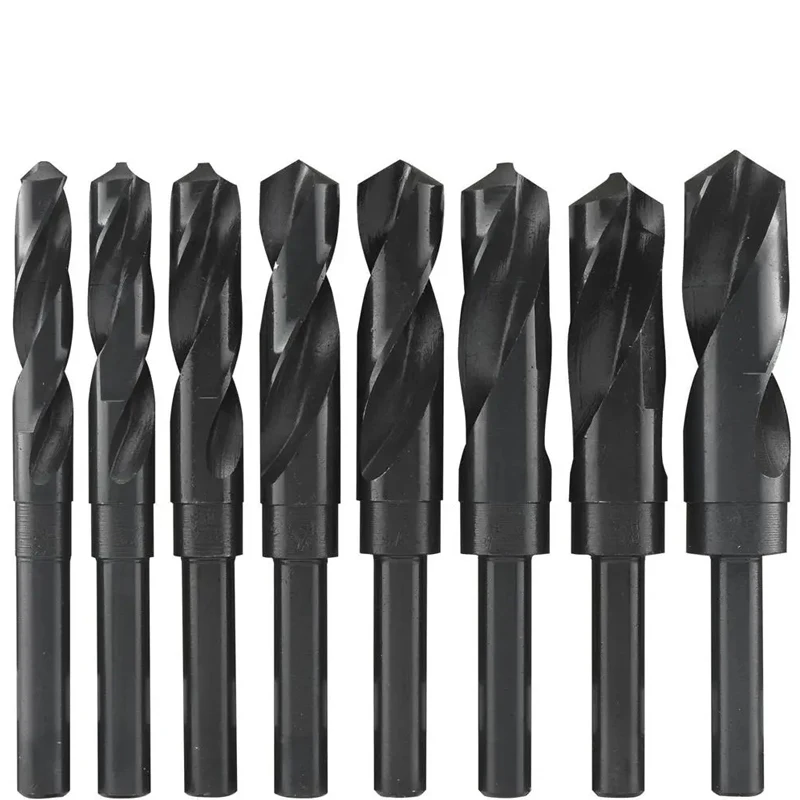

Черного цвета – указывает на повышенную износостойкость изделия;

Сверло светло-золотистого оттенка означает, режущий инструмент не обладает повышенной хрупкостью, ему сделан при изготовлении отпуск, чтобы снять внутреннее напряжение;

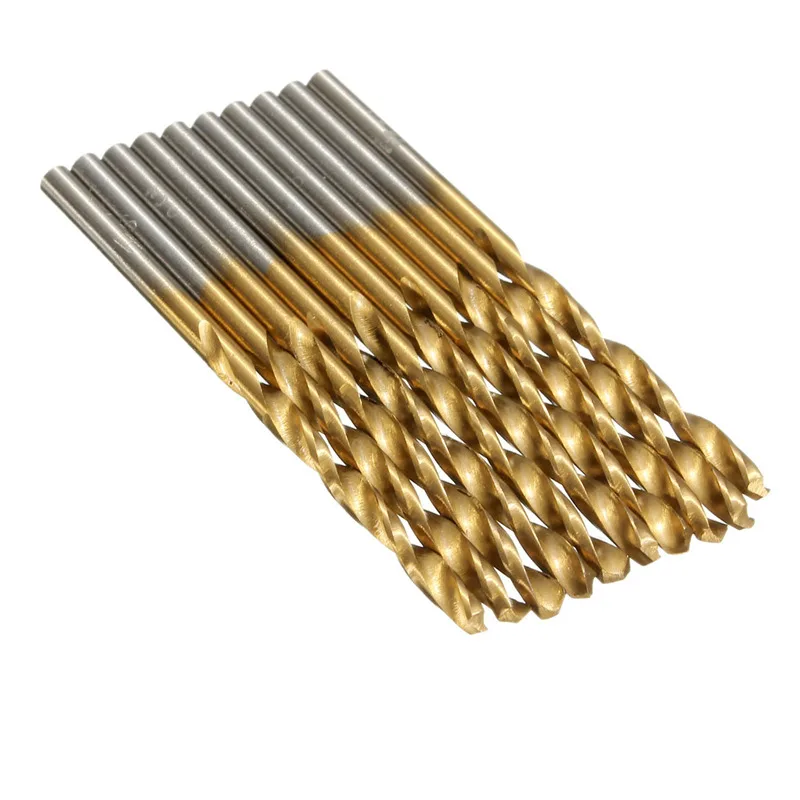

Яркий золотистый — способность уменьшать трение во время работы, изделия отличаются хорошей прочностью;

Серый — инструмент рассчитан на малый срок эксплуатации, самый дешевый, низкого качества.

Запомнив цвет сверла, обращаем внимание на диаметр рабочей кромки, который определяет его маркировку. Инструмент малых размеров (до двух миллиметров) не маркируется. Буква «Р» — самая первая буква, означает, что при изготовлении сверла применялась быстрорежущая сталь.

Наличие легирующих элементов (титана, кобальта, вольфрама) будет обозначено соответствующим буквенно-цифровым кодом, принятым согласно ГОСТ для маркировки.

Все технические данные о сверле можно прочесть на его хвостовике:

• Какой диаметр;
• Узнать о твердости стали;
• Какие в сплаве легирующие элементы;
• Понять технологию, производителя.

Как упоминалось, на сверлах маленького диаметра маркировка отсутствует!

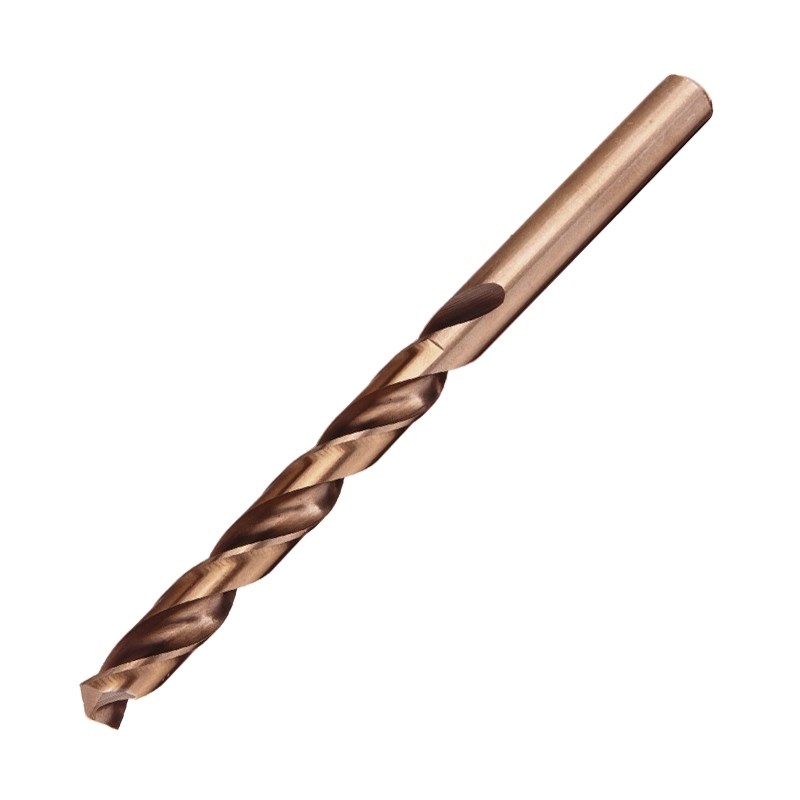

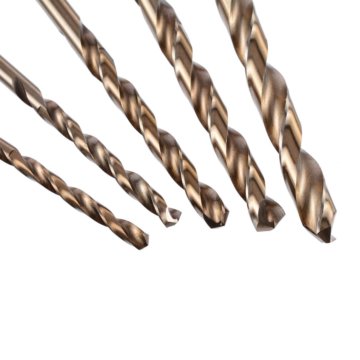

Наиболее дорогой, прочный инструмент – из кобальда. Также больше всего ценятся сверла с маркировкой СССР.

Как заточить сверло

Сверла также подбираются по углу заточки.  Это – расстояние между режущими кромками.  Угол заточки зависит от того материала, с которым работают, его характеристик.

Например, для стали – до 140 градусов, для нержавеющих металлов – до 120-ти.

Инструмент также затачивается самостоятельно при наличии соответствующего оборудования, знаний, опыта.  Стоит отметить, что напильником правильно не заточить сверло!

Хорошо заточенный инструмент позволяет легко делать отверстия, не прилагая значительных усилий.

Производители

Каждая хорошо известная торговая марка предлагает надежный инструмент определенного качества, которому можно доверять. Среди всех фирм производителей можно выделить следующие:

• Качество по разумной цене от фирмы Ruko;
• Лучшие сверла от известного бренда Bosch;
• Сверла с титановым сплавом повышенной мощности торговой марки Haisser;
• Приемлемая цена, отличное качество от российского бренда Зубр.

Покупая сверла, нужно думать о том, как долго они будут использоваться, с каким материалом придется работать. Китайские подделки — однозначно не лучший выбор. Но и дорогой набор, который будет пылиться на полке гаража – также.

Опираясь на целесообразность, нужды, финансовые возможности, можно всегда подобрать хороший инструмент, который прослужит долгие годы!

Фото сверл по металлу

Также рекомендуем посетить:

• Диск по бетону
• Сверло для перфоратора
• Патрон для перфоратора
• Масло для бензопилы
• Пилки для лобзика
• Полотно ножовочное
• Коронка по бетону
• Леска для триммера
• Лепестковый круг
• Абразивный диск
• Алюминиевые заклепки
• Изолента
• Сверла по дереву
• Шлифовальный круг
• Скобы для степлера
• Наборы бит
• Защитные очки
• Набор фрез
• Щетки для болгарки
• Сверла по бетону
• Диск для циркулярки
• Перчатки рабочие
• Пленка строительная
• Пакля
• Малярный скотч
• Ведро оцинкованное
• Ведро пластмассовое
• Круги для болгарки
• Монтажная пена

Как отличить спиральные сверла по дереву, металлу и бетону — РИНКОМ

Как отличить спиральные сверла по дереву, металлу и бетону — РИНКОМ

Главная

Статьи

Как отличить спиральные сверла по дереву, металлу и бетону Как отличить спиральные сверла по дереву, металлу и бетону

18 мая 2018

Гирин Кирилл

В этой статье мы расскажем, как отличить спиральные сверла по дереву и металлу от моделей, предназначенных для работы по бетону.

После ознакомления с материалом вы сможете без проблем подобрать нужный инструмент для дрели в магазине.

Содержание

Как отличить спиральные сверла по дереву, металлу и бетону

1. Как выглядят спиральные сверла по металлу и чем отличаются от моделей, предназначенных для работы по дереву

2. Как выглядят деревообрабатывающие инструменты и чем отличаются от сверл по металлу для дрели

   1. Стандартные спиральные (винтовые) сверла по дереву

   2. Спиральные сверла Левиса

3. Как определить, для каких работ предназначено спиральное сверло (по бетону или металлу)

Как выглядят спиральные сверла по металлу и чем отличаются от моделей для работы по дереву

Спиральные сверла по металлу выглядят так.

Фотография №1: Спиральные сверла по металлу

Обратите внимание! Спиральными сверлами по металлу, которые в быту используются чаще всего, можно сверлить древесину. К примеру, если необходимо проделать отверстия в ДСП или фанере, то имеющиеся в наличии инструменты вполне сгодятся. Если же вам нужно выполнить большое количество сверлильных работ, к примеру, по свежем брусу большого сечения, то лучше подойдут специальные спиральные сверла по дереву.

Основная особенность их работы заключается в том, что инструменты боковыми кромками срезают древесные волокна. Процесс идет гораздо быстрее, причем сверла не перегреваются.

Как выглядят деревообрабатывающие инструменты и чем отличаются от сверл по металлу для дрели

По внешнему виду спиральные сверла по металлу для дрели можно легко узнать и отличить от аналогов для работ по дереву. Инструменты второй категории бывают двух видов.

Стандартные спиральные (винтовые) сверла по дереву

Стандартные винтовые сверла по дереву выглядят так.

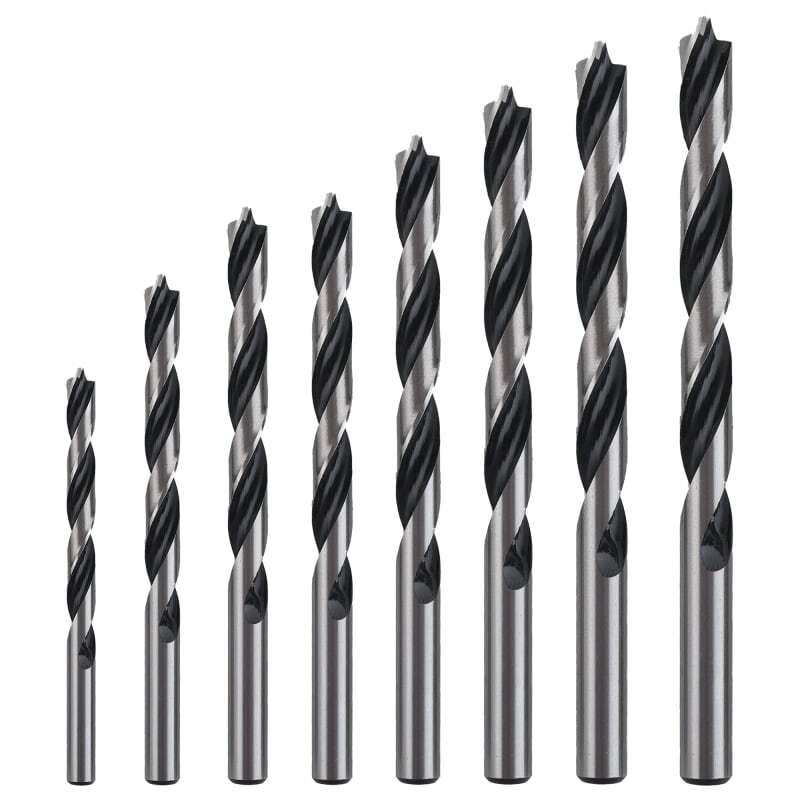

Фотография №2: спиральные сверла по дереву

Визуально они отличаются от сверл по металлу по двум параметрам рабочих частей.

1. У инструментов для работы по дереву на концах имеются специальные пики. Они значительно облегчают центрирование и делают процесс обработки более точным.

2. Сверла по дереву и металлу можно различить по углу между режущими кромками. У инструментов первого типа он варьируется в пределах от 90 до 100°. Угол между режущими кромками у сверл по металлу — 110–140°.

3. Инструменты для работ по дереву могут иметь специальные подрезатели.

Изображение №3: конструкция стандартных спиральных сверл для деревообработки

Спиральные сверла Левиса

Спиральные сверла Левиса выглядят так.

Фотография №3: спиральные сверла Левиса

Они предназначены для высверливания в древесине идеально гладких глубоких отверстий малых и больших диаметров. По конструкции они визуально значительно отличаются от стандартных.

Изображение №2: конструкция спиральных сверл Левиса

Главные элементы таких сверл — центральный стержень и опоясывающая его массивная спираль Левиса. Ее еще называют шнеком. Для облегчения центрирования такие сверла имеют специальные наконечники с резьбой. Еще одно отличие инструментов данной категории — небольшой угол наклона канавки.

Как определить, для каких работ предназначено спиральное сверло (по бетону или металлу)

Чтобы определить, для каких работ предназначено спиральное сверло (по бетону или металлу), смотрите на его наконечник. У инструментов первой категории они имеют специальную форму.

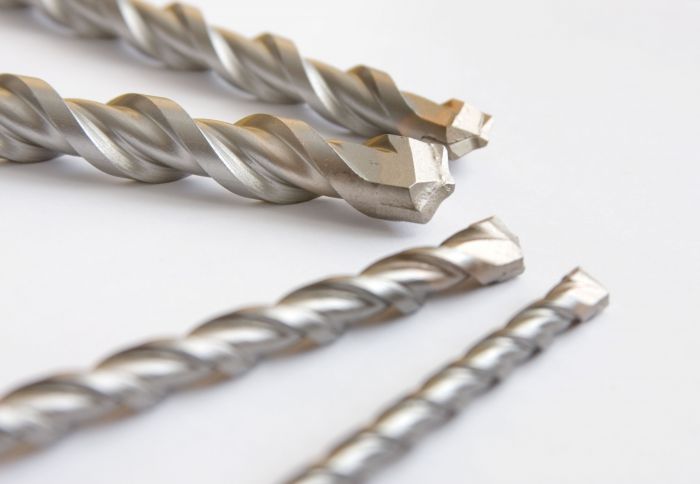

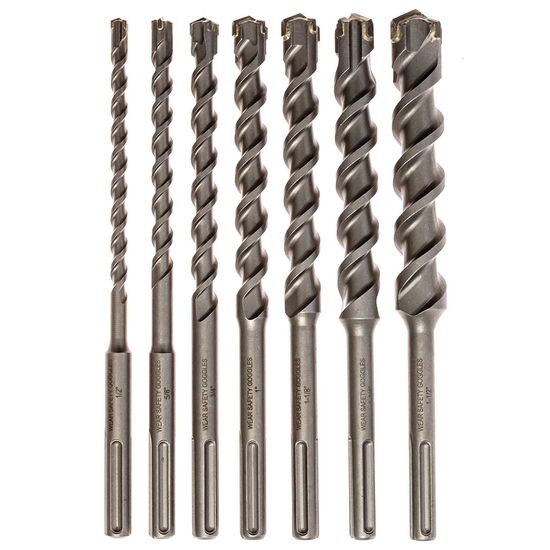

Фотография №4: спиральные сверла по бетону

Как видите, диаметры затупленных наконечников больше диаметров самих сверл. Эти элементы рабочих частей изготавливают из победита. Это сверхпрочный сплав, который применяется в производстве техники, предназначенной для добычи горнорудных материалов. Именно победитовые наконечники делают возможным сверление бетона.
