Классификация и типы счетчиков электроэнергии
Счетчики электрической энергии можно классифицировать по следующим принципам:
1. По принципу действия:
- индукционные
- электронные (статические)
2. По классу точности счетчики:
- рабочие
- образцовые
Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.
В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).
3. По подключению в электрические сети:
- однофазные (1ф 2Пр однофазный двухпроводный)
- трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
- трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)
4.
По количеству измерительных элементов:
- одноэлементные (для однофазных сетей (1ф 2Пр))
- двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
- трехэлементные (для трехфазных сетей (3ф 4Пр))
5. По принципу включения в электрические цепи:
- прямого включения счетчика
- трансформаторного включения счетчика:
- подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
- подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
- подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока
Энергетическое обследование • Программа энергосбережения • Консультация
Узнать подробно
6. По конструкции:
- простые
- многофункциональные
7.
По количеству тарифов:
- однотарифные
- многотарифные
8. По видам измеряемой энергии и мощности:
- активной электроэнергии (мощности)
- реактивной электроэнергии (мощности)
- активно-реактивной электроэнергии (мощности)
Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ
Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)
Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

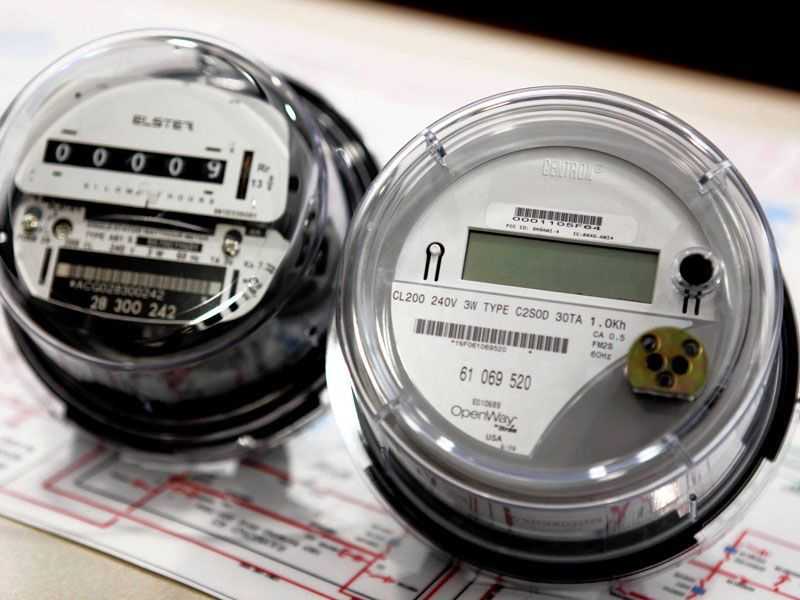

Типы счетчиков:
Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.
Например:
Однофазный электросчетчик СО-505, класс точности 2,0.
Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.
Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.
На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.
Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.
Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.
Основные понятия, термины и определения
Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.
Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.
Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.
Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.
Энергоаудит • Энергетический паспорт • Программа энергосбережения
Узнать подробно
Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.
Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.
Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.
Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.
Основные понятия учета электроэнергии
Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее
Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.
Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.
Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.
Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.
Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.
Средство измерений – техническое устройство, предназначенное для измерений.
Измерительный комплекс средств учета электроэнергии – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.
Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний
Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением
Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора
Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.
Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.
Технические требования к электросчетчикам
Общие требования:
- Класс точности не хуже 0,5S
- Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
- Наличие сертификата об утверждении типа
Функциональные требования:
- Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
- Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
- Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
- Ведение автоматической коррекции времени
- Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
- Защиту от несанкционированного доступа к информации и программному обеспечению
- Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД
В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:
- попытки несанкционированного доступа
- факты связи со счетчиком, приведших к каким-либо изменениям данных
- изменение текущих значений времени и даты при синхронизации времени
- отклонение тока и напряжения в измерительных цепях от заданных пределов
- отсутствие напряжения при наличии тока в измерительных цепях
- перерывы питания
– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации.
(-40.. +550С)
– Средняя наработка на отказ не менее 35000 часов
– Межповерочный интервал – не менее 8 лет
