Какой профнастил для крыши выбрать? | Размеры, фото домов, цвета, толщина, характеристики профлиста

Характеристики кровельного профнастила

Материал имеет следующие характеристики:

Типы покрытия

Premium - группа покрытий Velur, Atlas, Quarzit, Quarzit Lite, Quarzit PRO Matt, c защитным слоем Galfan 265 г/м2. Толщина стали составляет 0.5 мм. Материалы изготовлены в Бельгии (производство ArcelorMittal). В основе покрытий Quarzit – полиуретан, Velur и Atlas имеют основу в виде полиэстера. Покрытия подходят для эксплуатации в промышленных зонах и вблизи автомагистралей.

Design - имеет защитный слой цинка 200 г/м2. Гарантия – 20 лет. Отличается изящным «природным» дизайном. Подходит для эксплуатации в зонах, расположенных недалеко от промышленных объектов и автомагистралей.

Standart+ – группа покрытий Drap, Satin, в основу которых входит полиэстер.

Профлист с таким покрытием имеет благородную текстуру поверхности. Защитный слой цинка для Drap и Satin составляет 140 г/м2, а для Polydexter и Polydexter Matt – 200 г/м2. Подходит для эксплуатации в зонах, расположенных на удаленном расстоянии от промышленных объектов и автомагистралей.

Популярностью пользуются также покрытия GreenCoat Pural и GreenCoat Pural Matt.


Преимущества материала

Кровельный профнастил производства Grand Line имеет следующие достоинства и особенности:

Долговечность

Срок службы материала составляет 50 лет. В производстве используется сталь с содержанием цинка от 140 г/м2 до 275 г/м2.

Прочность и надежность

Материал устойчив к механическим воздействиям. Не деформируется под тяжестью, выдерживает значительные снеговые нагрузки. Большая высота профиля обеспечивает кровле дополнительный запас прочности (модели GL (HC) – 35R, GL (H) – 60R, GL (H) – 75R).

Устойчивость к негативному воздействию окружающей среды

Профлист для кровли устойчив к появлению коррозии, резким температурным перепадам, ультрафиолету (не выцветает).

Привлекательный внешний вид

Материал представлен широкой палитрой цветов (более 50 оттенков) и разнообразными покрытиями (Quarzit, (Quarzit Lite, Quarzit Matt, Velur, Safari, Colority Print, Atlas, Drap, Satin, GreenCoat Pural, GreenCoat Pural Matt). Подходит для зданий / сооружений, выполненных в классическом и современном архитектурном стиле.

Герметичность

Качественный монтаж кровельного профнастила гарантирует герметичность стыков. Владелец такой кровли может не волноваться, что она протечет.

Простой и быстрый монтаж

В процессе монтажных работ не потребуется дорогостоящая техника. После завершения монтажа такая кровля не требует особого технического обслуживания. Монтаж может производиться самостоятельно или нанятыми мастерами.

Сфера применения

Профилированный настил используется в зданиях и сооружениях различного назначения:

  • здания с особыми экологическими требованиями;
  • промышленные и складские объекты;
  • гаражи, мастерские, хозяйственные постройки;
  • беседки, веранды;
  • дачи, коттеджи.

Монтаж у квалифицированных специалистов – гарантия долговечности вашей кровли.

Преимущества заказа в Grand Line

  • Доставка материала осуществляется по Москве и в другие регионы России транспортной и курьерской службой.
  • Предоставление гарантии на сохранность внешнего вида и технических характеристик профнастила.
  • Широкий ассортимент продукции. Наличие на складе, изготовление под заказ.
  • Профилированный лист для крыши изготавливается из сырья, прошедшего тестирование в лаборатории качества Grand Line.
  • Профессиональная консультация, помощь в выборе материала для любой конфигурации и площади кровли.

Цены в интернет-магазине

виды, размеры, параметры + советы по выбору

Кровельный профнастил уже много лет занимает лидирующие позиции на рынке стройматериалов. Уникальные свойства и практичность позволяют его использовать в самых разных условиях, а цена радует своейк  доступностью.

Вот только как подобрать подходящий профлист для кровли с определенным углом наклона и эксплуатационными особенностями? Какой должна быть высота гофры, нужны ли специальные канавки и какому покрытию отдать предпочтение? Вот на эти вопросы мы сейчас вам и ответим.

Сначала ответим на вопрос, почему профнастил так популярен среди других кровельных материалов. Все из-за таких ценных качеств:

  • Долговечность.
  • Цена.
  • Небольшой вес.
  • Универсальность применения – и как кровельного покрытия, и как основы под утепление плоской кровли.
  • Легкий монтаж.
  • Жесткий и фиксированный стык с кровельной обрешеткой.
  • Стойкость к атмосферному и механическому воздействиям.
  • Богатая цветовая гамма.

Современным профлистом покрывают как промышленные и производственные здания огромной площади, так и жилые дома с самым разным типом крыши – плоской, полукруглой, ступенчатой и сложной формы.

Изготавливается профлист из стали, с покрытием и без него. Для дополнительной прочности профлисты подвергают холодной гибке с формированием определенного профиля. И в зависимости от того, как были выполнены ребра, какой они высоты, частоты и формы, зависит — подходит ли вам тот или иной вид профнастила.

Так какой же профлист подходит для кровли? В этом вопросе мы предлагаем вам разобраться подробнее, т.к. опытные строители, к примеру, уверены что и самый обычный профлист при правильном монтаже будет служить верой и правдой достаточно долго. Но ведь вам нужна долговечность и простота обслуживания, не так ли?

Высота волны и протечки

Известный факт – чем выше волна, тем лист прочнее, и тем меньше вероятность перелива воды через волну. Что это дает? Дело в том, что высокие волны значительно усиливают водяное давление на отверстия от саморезов. Естественно, что риск протечек в этом случае куда больше.

Жесткость ребер и нагрузки

Меньше всего подходят для кровли листы с небольшой высотой профиля как недостаточно жесткие. Чтобы выдержать нагрузку снега зимой и тяжесть человека в процессе ремонта, профлист для кровли должен иметь ребро, не ниже 20 мм. Конечно, если вы строите дом в южной стране, где снега почти нет, вам подходит почти любой вид профнастила. Поэтому не доверяйте эффектным фотографиям домов с почти плоским профнастилом – в таких краях снега не бывает, иначе бы он прогнул крышу в первый же снегопад.

Итак, чем выше ребра профлиста и чем больше их количество на каждый метр, тем жестче профиль, и тем больше он может взять на себя дополнительную нагрузку. Наиболее надежными в этом плане можно назвать профнастил марки Н-60, Н-75, Н-114 и европрофили Н-153, Н-158.

Виды профиля для крыши

Давайте разберемся в первую очередь с маркировкой современных профлистов:

  • Н – несущий профлист, который используется по своему прямому назначению для обустройства плоских кровель и перекрытий.
  • С – стеновой. Это – самый низкопрофильный лист, которым можно отделывать только стены, заборы.
  • НС – универсальный профиль, которым можно крыть как скатную, так и пологую крышу.
  • МП – универсальный профиль, разработанный компанией «Металл Профиль».

Итак, какие виды профнастила подходят для крыши? Давайте все их перечислим:

  • С20К с толщиной 0,4-0,7 мм.
  • НС35 с толщиной 0,55-0,8 мм.
  • НС44 с толщиной 0,6-0,9 мм.
  • Н57 с толщиной 0,6-0,9 мм.
  • Н60 с толщиной 0,6-0,9 мм.
  • Н75 с толщиной 0,6-0,9 мм.
  • Н114 с толщиной 0,7-0,9 мм.
  • Любой профлист с маркировкой МП.

А теперь о каждом – поподробнее.

Профиль С-20: бюджетное решение

У профлиста С20 по всей длине идут трапециевидные гофры-выемки, которые придают дополнительную жесткость и прочность. Такое кровельное покрытие не требует особой чистки или ухода – любые загрязнения легко смываются обычным дождем. А продается профлист С20 практически с любым покрытием – от пурала до гранита, и практически любого модного оттенка.

Легко режется, легко монтируется на кровлю и может быть даже использован повторно. Минимальный шаг обрешетки на крыше под такое покрытие – 0,4 м.

Благодаря большому запасу прочности, такое кровельное покрытие способно выдержать достаточно сильное деформирующее воздействие. Этот профлист настолько прочный, что его в некоторых условиях даже используют как несущий.

Главное преимущество – это, конечно же, цена.

Отличная разновидность – профлист МП-20R, у которого есть дополнительная капиллярная канавка для отвода воды.

Профлист С21: хозпостройки и гараж

Профлист С21 – еще более прочный материал, чем предыдущий аналог. Этот тип профнастила считается универсальным: подходит и для кровли, и для стен, и для забора.

Профлист С35: для центральных регионов

Этот профлист относят к разряду именно кровельных. Все из-за его особой прочности, которая имеет высокий уровень благодаря ребрам трапециевидной формы высотой 35 мм. А о том, что лист еще и несущий, указывает буква Н в маркировке.

Полимерная покрытие также может быть любым.

Производится профлист НС 35 методом холодного профилирования. Уникальность этого вида профнастила в экономичности, которая сочетается с отличными эксплуатационными качествами. Отличная устойчивость против атмосферных явлений, механическая прочность и при этом всем еще и относительно небольшой вес. А что самое ценное, такой профлист лучше всего подходит для регионов, где снега немного, зато ветра бывают сильные. Благодаря малому удельному весу сорвать такую кровлю уже не просто – не та парусность.

Так же легко режется и прост в монтажу, а прочность позволяет его использовать на достаточно пологих крышах в малоснежных регионах. В нормальных (не экстремальных) условиях не деформируется и не провисает. Основная сфера применения: скатные, плоские и полукруглые крыши.

Ищете что-то прочное, но в то же время поддатливое для нарезки и монтажа? Тогда это самый подходящий профлист.

Профлист НС 44: защита от града

Эта марка профнастила по всем своим параметрам схожа с НС35, только прочнее.

Замечательная защита от града, мороза и сильного зноя. Как и НС 35, может использоваться там, где сильные ветра, но не много снега.

Погода в вашей местности непредсказуема? Тогда вам подходит именно эта марка.

Профлист НС 57: для снежных местностей

Это профлист повышенной прочности, рассчитанный на значительные нагрузки. Шаг стропил можно делать достаточно широкий и ни о чем не переживать.

На сегодняшний день марка НС57 больше востребована для кровли ангаров и складов, а также крыш в достаточно снежных регионах. Особая прочность такого профнастила позволяет ему выдерживать серьезные ветровые нагрузки. Кроме того, этот профлист применяется для кровель с пролетами до 3 метров!

До Сибири рукой подать? Тогда кройте крышу эти профлистом, и будете спокойны.

Профиль Н-60: высокое качество

Профиль Н-60 активно применяется для скатной кровли. Толщина листа – от 0,5 до 0,9 мм, а масса – в пределах 5-12 кг на один квадратный метр.

Профлист Н60 производится из стали достаточно высокого качества, и покрыт защитным слоем от погодных условий.

Прочен настолько, что способен прослужить в качестве кровельного покрытия все 50 лет. И его можно применять в регионах с сильной ветровой нагрузкой. Также в нем сделана специальная канавка для усиления прочности и отвода воды.

Профиль Н-75: для плоских кровель с нагрузкой

Профиль Н-75 предназначен для обустройства несущих конструкций, перекрытий, скатных и плоских кровель. У него уже больше толщина – 0,7-1,0 мм, а масса колеблется от 9,25 до 12,9 кг на 1 м2.

Благодаря особо изогнутым ребрам, профлист Н75 способен выдерживать огромные нагрузки, а потому наиболее востребован в строительстве промышленных объектов. Это чисто несущий профнастил, который активно используется и для перекрытий.

Профиль Н-107: максимальная прочность для скатной крыши

Профиль Н-107 – самый прочный среди традиционных несущих профнастилов и на все 100% подходит для обустройства простой скатной кровли. Профиль у этой марки высокий и трапециевидный. Толщина листа колеблется от 0,7 до 1,0 мм, что уже немало, а масса – от 10,2 до 14,5 кг на 1м2.

Собираетесь построить дом на века, чтобы и внукам достался? Тогда кройте крышу этим профилем – ему ничего не страшно!

Профиль Н-135: для инверсионных кровель

Профиль Н-135 обладает большой жесткостью и используется для обустройства плоских инверсионных кровель – таких, на каких строят летнее кафе и даже парковку. Т.е., речь идет о серьезных нагрузках!

Вы собираетесь на плоской крыши дома или бани сделать спортплощадку? Открытую беседку с барбекю? Тогда вам необходим этот профиль – он рассчитан именно на такие нагрузки.

Профиль Н-158: для экстремальных условий

Самый прочный профнастил – марки Н-158. У него наиболее высокая гофра, и покрывать им крышу даже с шагом опор в 9 метров! Обычно такую кровлю делают, если необходима максимально несущая способность, но вес всей конструкции не должен быть большим.

Такой профиль, это, конечно, апогей прочности и выносливости. Почему бы не взять сразу такой, пусть даже у вас самая простая скатная крыша? Но цена! Это просто неоправданные вложения. И, вместо того, чтобы переплачивать за избыток прочности и долговечности, вложите лучше эти средства в покупку более подходящего профиля, но с хорошим, качественным покрытием, которое защитит его от любого града.

Современный профнастил для кровли изготавливается из оцинкованного листа, что более бюджетно, или из металла с полимерным покрытием, что уже дороже, но долговечнее и надежнее.

Имеет огромное значение и покрытие профлиста, особенно, если речь идет о кровле. Ведь кроме цинкового слоя, для кровельного профлиста желательна обработка дополнительной окраской, которая тоже напрямую влияет на отдельные качества покрытия. Вот какая существует классификация:

  • Матовым и глянцевым полиэстером, который придает покрытию еще большую прочность и надежность, устойчивость к выгорания и растрескиванию. Это глянцевая полиэфирная краска, с богатым выбором цвета и относительной дешевизной.
  • Полиуретан, который защитит металлическое покрытие от морозов.
  • Поливинилденфторид.
  • Пластизол – поливинилхлорид с пластификаторами, которые устойчивы почти к любому механическому, температурному и химическому воздействию, а еще отлично имитируют текстуру кожи.
  • Цинк – дешево и сердито, правда, совсем не долговечно.
  • Алюцинк – покрытие, в которое входит кремний на 1,6% и алюминий на 55%. Результат – отличная защита от царапин и потемнения краски со временем.
  • Матовый полиэфир – сочетание полиэстера с тефлоном, что создает более износостойкий способ покрытия.
  • Пурал – полиуретаново-полиамидная краска с приятной матово-шелковистой текстурой, которая дает срок жизни профнастилу до 50 лет без выцветания и потери других качеств.
  • ПВДФ – полвинилдифторидно-акриловая краска, которая замечательно защищает от химического и ультрафиолетового воздействия, что важно для регионов с серьезным загрязнением окружающей среды.

Понять, чем именно покрыт лист, поможет специальная маркировка. Например:

  • Профлист с маркировкой «А» покрыт алюминием.
  • Стальные листы с маркировкой «АК» покрыты алюмокремниевым покрытием.
  • Листы с маркировкой «АЦ» имеют менее прочное алюмоцинковое покрытие, в котором всего 4% алюминия.
  • Маркировка «ЭОЦП» означает, что лист был покрыт горячим способом с обеих сторон.

Если для обычного профнастила нет существенной разницы, чем он покрыт, то для кровельного – это ключевой показатель, ведь такой профнастил постоянно находится под воздействием внешней среды. А потому выбирайте кровельное покрытие и исходя из того, какой защитный слой был использован.

А теперь о том, как не приобрести профиль толщиной в 0,5 мм, а получить 0,35 мм, которые пойдут коррозией уже в первый год. В чем проблема? В подделках.

Выбирая качественный профиль, обратите внимание на такие моменты:

  1. Толщина листа. Самые тонкие изделия однозначно сомнительного происхождения. Отметим, что визуально определить кустарное производство сложно, и даже микрометром получится измерить толщину листа уже вместе с покрытием. Так, для кровли желательно, чтобы толщина был 0,5 мм, цинка должно быть от 140 грамм на квадратный метр. Что делать? Обращаться только к проверенным дилерам или напрямую к производителю.
  2. Качество используемого сырья. Так, например, российский производитель «Металл Профиль» выпускает профиль из металла разного происхождения. У всего исходного сырья разная степень цинкования, но в пределах ГОСТа. И можно потребовать сертификат качества. А из чего производят безымянный профиль, которым завален рынок – сложный вопрос.
  3. Внутренняя сторона листа. На ней не должно быть никаких разводов – только однородный чистый цвет по всей массе листа. Покрытие очень важно! Вы ведь не хотите, чтобы первый же град полностью испортил внешний вид кровли?
  4. Упаковка. Если листы просто сложены на обычный брусок и замотаны вручную пленкой — это не качество. Когда вы привезете (или вам привезут) такой стройматериал, то обнаружите нехилые царапины из-за неправильной защиты, и из каждой упаковки забракуете в итоге минимум по листу.
  5. Соответствие необходимым критериям. Мы уже рассказали вам, как подобрать конкретный профиль под ваши нужды – этим и руководствуйтесь. И ни в коем случае не верьте недобросовестным продавцам, которые попытаются убедить вас взять профиль похуже (ведь ваши соседи якобы такой же покупали, и ничего). Неправильный выбор – это тоже плохой профиль!

Успехов в покупке и удачного монтажа!

виды, какой выбрать и как определить подделку

Профнастил – один из самых недорогих и красивых кровельных покрытий. Надежен, долговечен и обладает тем классическим дизайном, который никогда не выйдет из моды. Но нередки случаи, когда на новой и яркой крыше через два-три года появляются ржавые потеки.

Поэтому давайте более подробно изучим вопрос, какой именно нужен профнастил для кровли, в чем его преимущество перед другими кровельными материалами, в каких форматах он выпускается и как разобраться в сложной маркировке.

Оцинкованная сталь – один из самых широко применяемых и дешевых материалов в строительстве. А изготавливается профнастил как раз из нее: путем холодного проката и последующего декоративного и защитного полимерного покрытия.

Профилирование способно создать у такого листа волнообразную, П-образную или трапециевидную форму. Но это необходимая мера, а не только эстетический эффект – так прочность и жесткость листа повышается минимум в три раза. Вот почему такой простой и недорогой по своему составу лист получается вполне приличным кровельным материалом.

Второй важный момент – профнастил состоит из стали и не выдает никаких сильных неприятных запахов, как некоторые из современных кровельных покрытий. Легко режется, легко монтируется. Кроме того, его можно укладывать на любую крышу, угол наклона которой не меньше, чем 8°, а скат не превышает 20 метров.

А одно из самых главных преимуществ профнастила как кровельного покрытия – это вес. Ведь работать на крутой крыше с тяжелым, пусть и более красивым, материалом – сложно и небезопасно.

Решились именно на такую крышу? Тогда остается приобрести качественные, прочные листы с нужными характеристиками!

Первое, на что вам нужно обратить внимание, это тип покрытия, высота волны и ширина листа профнастила. Для устройства кровли подходит далеко не каждый его вид, это важно!

Маркировка

Высота гофры для кровельного профнастила допустима в пределах 10-114 мм. Как раз исходя из высоты гофры и толщины листа, на современном строительном рынке можно встретить три вида профнастила:

  • Фасадный класса С, который используют для строительства заборов и отделки стен.
  • Несущий класса Н, который используют для облицовки стен и перегородок.
  • Кровельный, которым как раз и отделывают крыши. Это класс НС.

Подробнее на картинке:

На современном рынке наиболее распространены листы маркировки Н45, Н75 и Н114. В продаже вы встретите листы С10, С20, С35. Профнастил класса СН называют несущим, стеновым, т.к. он используется уже для сооружения кровель и основательных ограждений. Высота профиля у него от 35 до 44 мм.

Эта схема вам поможет разобраться:

Если в конце маркировки вы не обнаружили надпись ГОСТ, значит, эта партия изготавливалась по другому стандарту. Кроме всего этого, маркировка А и В говорит о наличии окрашенных сторон, а R – о наличии капиллярной канавки.

Технология изготовления

Разным профнастил бывает и по технологии изготовления:

  1. Прокат с алюмокремниевым покрытием.
  2. Тонколистовой прокат с алюмоцинковым покрытием.
  3. Тонколистовой алюминированный прокат.
  4. Тонколистовой прокат с цинковым покрытием.

Например, АЦ – это тонколистовой прокат с алюминиево-цинковым покрытием, а АК – та же технология, но с алюминиево-кремниевым покрытием.

Вот интересное видео про само производство:

Обратите внимание, что некоторые модели профнастила и более дорогой металлочерепицы могут изготавливаться на одном станке, но все же будут отличаться по своим качествам. Просто некоторые модели профнастила – универсальны. Таковым, например, можно называть профнастил С-20: ПС-20 – стеновой профнастил, а ПК-20 – кровельный. Просто один и тот же рулон для изготовления стенового варианта и кровельного кладется разными сторонами. А прокат при этом один. Другими словами, этот тот же профиль, но с обратной стороной.

Качество покрытия

Профнастил сегодня выпускается в двух видах:

  1. Из толстой оцинкованной стали, 0,5-07 см.
  2. Из более тонкой оцинкованной стали (0,5 см) с современным полимерным покрытием.

И качество полимерного покрытия у профнастила также может быть разным. Для кровли подходящими считаются такие:

  • Полиэстер. Отличные декоративные качества, но слабая защита от механических повреждений. Истирания и отслаивания – вот его главная проблема.
  • Пурал. Так же плох по износостойкости, как и полиэстер, зато стоит куда дешевле.
  • ПВДТ, или поливинилдифтори. Отличные качества прочности и светоустойчивости, богатая декоративная гамма. Стоимость повыше.

У профнастила бывают окрашены обе стороны листа, одна из сторон или ни одной:

Формирование цены

Общая же цена кровельного профнастила зависит от таких параметров листов:

  • Наличие цинкового покрытия.
  • Наличие цвета.
  • Наличие защитной покраски.
  • Длина и ширина листа.
  • Толщина листа.
  • Высота гофры.
  • Назначение профнастила.

Вот какой богатый выбор перед вами!

А теперь о том, какие на сегодняшний день есть виды профнастила конкретно для кровли, и чем один из них лучше другого.

Существует свой ГОСТ касательно таких покрытий: «Профилей строительных стальных листовых гнутых с трапециевидными гофрами». В нем говорится, что толщина листов должна быть от 0,4 до 0,6 см.

В практике же чаще всего для отделки крыши применяют профильный лист от 18 до 35 мм толщиной. Традиционно это марка НС, у которой наиболее оптимальна жесткость, высота ребер и толщина листа.

Кроме основных вариантов, в качестве кровельного материала можно применять также такие листы:

  • Оцинкованный профиль без полимерного покрытия. Стоит на 40% ниже, подходит для настила крыши хозяйственных пристроек и гаража.
  • Профнастил из черного металла, также без покрытия.
  • Дорогой и долговечный профнастил из цветных металлов: меди или алюминия. Самый редкий вариант.

И даже своего рода экзотику. Так, специальный профнастил для крыши бывает:

  1. Изготовленный методом холодного проката.
  2. Гнутый нужной формы.
  3. Перфорированный.
  4. С эффектным фактурным тиснением под дерево или камень.

Вы можете отдать предпочтение любому понравившемуся варианту, лишь бы было выполнено одно важное требование: у всех изделий в обязательном порядке должен быть сертификат качества.

Итак, дизайн и форма профлиста выбрана, осталось только построить обрешетку и определиться с размерами будущих листов:

И на этом этапе давайте немного разберемся с терминологией. Так, «волны» идут поперек ската, а «ряды» вдоль, а расстояние между рядами называется шагом профнастил. А вот «модулями» называются листы, которые состоят строго из шести волн и имеют шаг 35 см. Теперь вы понимаете, что собой представляют одномодульные листы на рынке, трехмодульные, шестимодульные и десятимодульные, которые по-другому еще называют «складскими». Т.е. стандартными.

Конечно, крыша вашего дома – это не крыша склада по советским чертежам, и такими «модулями» ее не получится выложить в ноль, без остатков и необходимости резки. Вот почему кровельные листы сегодня модно заказывать по индивидуальным размерам, хотя за это, естественно, придется доплатить. Зато риск развития коррозии на кровельном покрытии будет в разы уменьшен. В обиходе кровельщиков также есть такой термин, как «нижний рез». Это самые нижние 50 мм листа, которые можно отмерить от линии реза к гребню волны. Это значение равно 50 мм для стандартных складских листов и до 300 мм – для специально заказанных.

К слову, если скат на вашей крыше превышает по длине 6 метров, то, чтобы профнастил не прогнулся, закажите лучше вдвое короче материал. Например, по 3 метра, с учетом нахлеста, который у профнастила – 100-150 мм. Каждую вторую волну крепить нужно будет под поперечным рисунком

Первым делом – грамотно транспортировать:

Да и хранить закупленные листы профнастил тоже нужно правильно. Нередка ситуация, когда кровельный материал привозят на стройплощадку либо раньше срока, либо перед периодом дождей. Тогда лучше найти ровное место, и сложить листы так, чтобы между ними были бруски 20 см сечением. В каждой стопке – не больше 10 листов! Вы ведь не хотите, чтобы этот дорогой материал деформировался и стал непригодным еще до начала монтажа? Поэтому подойдите к этому вопросу с ответственностью.

Если на месте оказалось, что некоторые листы все-таки придется подрезать – не волнуйтесь! Вы легко справитесь с этим самостоятельно. Для этой цели используйте обычные ножницы по металлу (как вариант – ножовку) для резьбы по длине, а для формирования скосов – электропилу со специальными зубьями из твердых сплавов. А вот шлифовальные машинки с кругами из абразивных материалов приведут к коррозии металлических листов.

Вот мы и разобрались, какой профнастил выбрать для крыши вашего дома. Согласитесь, что устройство кровли – крайне важный этап строительства всего дома. Стены и даже фундамент куда легче отремонтировать, чем крышу – и все из-за высоты. А потому при покупке металлопрофиля обязательно узнайте, из какого сырья были сделаны эти листы. Вы ведь не горите желание увидеть такое на собственной крыше через год?

Первый звоночек: цена

Наиболее опасный период в плане подделок на строительном рынке – это лето. Именно в это время все и строятся – позволяет погода и температура воздуха. Крупным производителям довольно сложно спланировать объемы продаж и нередка ситуация, когда профнастила в разгар строительных работ на складах уже нет. Вот тогда и вступают в игру мелкие фирмы, промышляющие кустарным производством. Они закупают где только найдут самое дешевое сырье – китайское, индийское или отечественное, долгое время хранившееся в ненадлежащих условиях и почти разложившееся. На самодельных нехитрых станках производятся листы, которые потом на рынке продаются как «качественный материал», с небольшой разницей в цене. Чаще всего покупателю предлагают скидку в 10-20% от стоимости «такого же профнастила, как и крупного производителя, зачем переплачивать за бренд?».

Поэтому первый тревожный признак – это цена. А она формируется в зависимости от того, какой была закупочная стоимость сырья – одной тонны рулона оцинкованной стали. Из дорого сырья производится дорогой профнастил, а из дешевого – дешевый. И далее цена уже складывается от того, какой толщины будут сами листы. Вот почему, если производитель вам предлагает относительно недорогой профнастил нормальной толщины и с якобы высокими техническими характеристиками – в расход могло пойти только дешевое сырье, китайское или индийское, но никак не европейское. Проверить свои догадки вы сможете в офисе торгующей фирмы, попросив показать сертификаты и взяв образцы материала.

А ведь о о том, что само сырье обошлось мошенникам буквально за копейки, покупатель может и не узнать – для него ведь цена порой выставлена совсем не копеечная…

Второй звоночек: обещания

Второй тревожный звонок – это обещания слишком быстро выполнить заказ, т. е. изготовить листы нужно размера. Да, между любым крупным производителем и покупателем всегда есть посредники – минимум двое. И именно у них вы и заказываете товар. Но в любой нормальной фирме вам не привезут его раньше 10 дней, а вот на рынке пообещают куда быстрее, после чего сорвут сроки и объяснят свое поведение поломкой какой-то линии.

Третий звоночек: быстрая доставка

Еще чаще покупателю навязывают покупку уже готовых листов, только по цене намного вышей, чем продаются стандартные. На самом деле продавец качественного материала, который сотрудничает с настоящим производителем, сразу скажет, что нужно время и не станет навязывать то, что уже завалялось.

Но самый большой обман состоит в том, что поддельный профнастил еще и тоньше, чем заявленные параметры. Ведь 99% не имеют в наличии микрометр и уж точно не умеют им пользоваться, и в итоге кровлю их дома покрывают материалом куда тоньше, чем это необходимо по правилам. Отклонение, которое допустимо – это всего 0,05 см, т. е. 5 см, но не больше. Если же вы нарвались на мошенников, приобретайте микрометр и готовьтесь к шоку.

Но надеемся, что наши советы в выборе профнастила для кровли помогут избежать всех этих досадных ошибок, и ваша крыша будет самой яркой и качественной в округе!

Профнастил для крыши оцинкованный и окрашенный


Профлист для крыши - цена за 1кв.м.

Кровельный профнастил выгодно отличается от других кровельных материалов, прежде всего ценой. Не только ценой за квадратный метр, но и ценами на монтаж.

Ниже приведена таблица, стоимости на популярные виды профнастила за м2 - в зависимости от покрытия и толщины металла.

Стоимость профилей других видов и покрытий, вы можете посмотреть в разделе Прайс-Лист. О возможных скидках на объем узнавайте в офисах продаж!

Стоимость профнастила для крыши за квадратный метр, в рублях
Виды профиля Толщина, мм
Виды покрытия

Оцинкованный
Полиэстер Матовый
Пурал
Профнастил С10

0,4 238 235 -
-
0,45
257  303 350
-
0,5
273 330 540 630
0,7
375 425 -
-
Профнастил МП18

0,4 - - -
-
0,45
230 302 350
-
0,5
249 315  460 565
0,7
364 435 -
-
Профнастил С20

0,4
201
245 -
-
0,45
230 302 350
-
0,5
249 315 460 565
0,7
364 435  -
-
Профнастил С21

0,4
220 269 -
-
0,45
252 330  385
-
0,5
272 350  530 615
0,7
399 480  -
-
Профнастил НС35

0,4
244
305 -
-
0,45
250 330 385
-
0,5
270 350  530 615
0,7
389 480 -
-

Профнастил для кровли — материал очень выгодный, обладающий при невысокой цене отменной прочностью и хорошими эксплуатационными характеристиками. Поэтому он очень востребован в любом строительстве — гражданском, промышленном, частном индивидуальном. Популярность профилированного листа объясняется легко:

  • Он легкий и компактный — удобен в хранении и транспортировке;
  • Может выдерживать большие нагрузки за счет трапециевидного профиля;
  • Не нуждается в обрешетке с точной величиной шага, как металлочерепица;
  • Режется в размер, отходов минимум;
  • Монтаж прост, сроки строительства сокращаются, расходы минимизируются.

Но одно из самых важных преимуществ кровельного профнастила, перед другими материалами - цена.

Цены на кровельный профнастил за лист различной длины

В отличии от профнастила для забора, который чаще всего имеет высоту 2 метра, Профнастил для крыши часто используют длиной 2, 3 или даже 6 метров.

Профнастил для кровель производится из рулонной стали, путем профилировки. Ширина рулона исходного сырья одинаковая, поэтому цена за лист одной длины, у разных видов профилей, будет примерно одинаковая.

Ниже приведена таблица, в самых часто используемых покрытиях и толщинах, с длиной листа 2, 3 и 6 метров.

Но если вам нужен профлист другой длины, мы с удовольствием изготовим для вас любую длину от 500мм до 12 метров.

Профлист для крыши цена за лист 2; 3; 6 метров, в рублях
 Покрытие \ Виды профнастила Длина 2м
Длина 3м
Длина 6м
 Покрытие полиэстер 0,4мм 564 846 1692
 Покрытие полиэстер 0,5мм 732 1098 2196
  Покрытие полиэстер 0,7мм 1008 1512 3024
 Оцинкованный 0,4мм 461 691 1382
 Оцинкованный 0,5мм 571 857 1714

Выбор профиля и размеров профнастила



Вопросы покупателей:



Листы какого размера лучше использовать на кровле дачного дома?

Очень интересный вопрос!

Мы, как производители материала, готовы произвести для вас любую длину (от 0,5 до 12 метров).

Но тут нужно соблюдать баланс, между необходимостью и рентабельностью.

Например, если длина ската вашей кровли 7,5 метров, мы можем изготовить профлист 7,5 метров длиной, а можем разбить на два листа 4 и 3,7 метра.

Вы спрашиваете где выгода?

Вы переплатите за 20 сантиметров, но экономите на перевозке и на монтаже кровли, а это поверьте, совсем другие деньги!



Чем выгоднее крыть крышу ?

На это влияет довольно много факторов.

В идеале, цена на профнастил разных профилей, но одной длины (например 3 метра), должны быть одинаковой

Производится весь профлист, что С20, что НС35... из одного рулона стали. Поэтому за лист одной длины потребитель должен платить одинаковую сумму.

Все дело в ширине листа!

Листом С10 - вы сможете закрыть 1150мм, листом С20 - 1100мм, а листом НС-44 всего 1 метр.

Но не забывайте, про снеговую нагрузку, и эстетику!





Как выбрать профнастил для крыши?

Кровельный профнастил представляет собой стальной лист, которому методом холодной прокатки придан трапециевидный профиль или как у МП18 профиль волны (шифера). Защита материала от ржавчины осуществляется за счет:

  • Цинкового покрытия;
  • Слоя защитного полимера.

Полимерное покрытие (полиэстер) препятствует возникновению коррозии и обеспечивает эстетичность. Стоит уяснить для себя: профнастил с защитным полимером — это тот же оцинкованный профлист, но с дополнительным покрытием с лицевой стороны.

В зависимости от уклона скатов и типа кровли мы рекомендуем для ее устройства следующие марки:

  • C8 — профнастил для забора, на крышу использовать не рекомендуем;
  • C10R, C20R, C21 — для скатной кровли со значительным углом уклона скатов;
  • НС35, НС44, если угол наклона кровли составляет 15 градусов и более;
  • Н57, Н60, Н75 — для устройства плоской кровли;
  • Н114 — в строительстве нежилых зданий для эксплуатируемой кровли.



Для чего нужна капиллярная канавка?

Кровельный профнастил, в маркировке которого присутствует литера R, снабжен капиллярной канавкой.

Это нехитрое приспособление позволяет предотвратить эффект капилляров: при плотном прилегании листов кровельного материала друг к другу влага не будет просачиваться.

Капиллярная канавка проходит вдоль одной из кромок профилированного листа, при монтаже перекрывается сверху следующим листом и служит для организованного отвода воды.



Монтаж кровли из профлиста и необходимые аксессуары.

При устройстве кровли необходимо помнить об аксессуарах, способствующих ее прочности и герметичности:

  • Коньковые, ветровые и карнизные планки;
  • Верхние и нижние ендовы;
  • Примыкания;
  • Ограждения против лавинообразного схода снега.

Кровельный пирог имеет стандартную структуру, но обрешетка с шагом 350мм, как для металлочерепицы, не требуется, размер шага произвольный, но не слишком большой.

Профилированным листом можно легко заменить старую шиферную кровлю, добавив в обрешетку несколько досок, заменив при необходимости мембрану и уложив вместо листов шифера оцинкованный профнастил.



Хотите оснастить ваш дом красивой и надежной кровлей — Звоните нашим мастерам по телефону 8-926-233-74-78 Юрий - рады будем вам помочь!

Крыша из профнастила своими руками

Осуществляя монтаж прямоугольно-скатной кровли, не забывайте об установке торцевых досок. Их следует соорудить в первую очередь. Благодаря этому, вам будет значительно легче размещать профилированные листы на крыше (читайте также: "Как сделать крышу из профнастила").

Торцевая верхняя доска должна быть установлена выше, чем обрешетка. Далее, к доске крепится торцевая планка. В результате всех вышеперечисленных действий, у вас получится ветровой уголок.

Крыша из профлиста своими руками обязательно нуждается в подшивке. Ее следует устанавливать после монтажа карнизной планки. Как правило, крепежным материалом в этом случае выступают гвозди и саморезы.

Крыша из металлопрофиля своими руками должна иметь карнизную планку под профнастилом. При этом важно обеспечить вентиляцию. Это необходимо для устранения водяного пара. Обязательно установите уплотнитель, который не должен пропускать воздух.

Вариант устройства карнизного свеса

Накройте дренажный желоб на профнастиле последующим листом. Разницы в проведении монтажа нет: слева направо или справа налево – как вам удобно. Единственное, что нужно отметить – это накладка листа под предыдущий. Но вы так же можете подсовывать один профиль под другой.

При перекрытии пологой крыши профнастилом, рекомендуется использовать прокладку с уплотнителем. При этом осуществляйте нахлест листов на одну волну. Если прокладка не используется – сделайте нахлест в две волны. При монтаже крутых скатов, можно заменить уплотнитель на использование нахлеста в одну волну (читайте также: "Профнастил для перекрытий").

Конструкция крыши из профнастила предполагает процесс укладки листов из профиля. Если вы работаете с двускатной кровлей – то начинайте монтаж с торца крыши. При монтировании вальмой кровли, укладка профнастила начинается с центра вальмы.

Помните, что свес карниза должен быть от 35 до 40 миллиметров. Когда вы установите первый кровельный лист – прикрепите его временно к центру. Для этого в качестве крепежного материала лучше всего использовать специальный шуруп. Читайте также: "Как накрыть крышу металлопрофилем". Далее, уложите аналогично еще 3–4 листа. Для соединения кровельных листов между собой, рекомендуется использовать саморезы для кровли с размером 4,8х19 миллиметров. При этом шаг должен составлять 500 миллиметров. После выравнивания листов по линии свеса кровли, можно смело производить окончательный крепеж.  Кровельные листы на коньке и у свеса крепятся через профильное дно к обрешетке. Крепление выполняется на каждой второй волне (подробнее: "Крепление профнастила на крыше").

Учитывая толщину профнастила, закрепите среднюю часть в шахматном порядке. Другими словами, необходимо закрутить саморезы по 5 штук на каждом квадратном метре.

Многорядная укладка профнастила и ее способы:

  1. Укладка по вертикали. Первый лист укладывается на нижнем ряду и временно крепится. Аналогично укладывается и первый лист во втором ряду. Далее, происходит укладка второго листа на первом ряду и второго листа на втором ряду. Таким образом, получается целый блок. После этого, необходимо создать и присоединить последующий блок. Этот метод идеально подходит для крыш с водосточными канавками.
  2. Второй вариант – блок включает 3 листа. Уложите два листа на первом ряду, и закрепите их между собой. Затем прикрепите к ним один лист из второго ряда. Окончательное закрепление блока произойдет после выравнивания по карнизу. Далее, крепится аналогичный блок из 3 листов. Этот метод подойдет для листов без водосточной канавки.

Ни в коем случае не забывайте, что листы из профиля очень легкие. Их нельзя подвергать высоким нагрузкам и ходить по ним во время монтажных работ.

Установка торцевой и коньковой планки

Длина торцевой планки должна составлять около 2 метров. При наращивании 50–100 миллиметров – делайте нахлест планок друг на друга. По словам специалистов, лучше всего производить укладку торцевых планок со стороны свеса кровли, постепенно направляя их к коньку.

При образовании лишней длины – срежьте ее у конька. Торцевая планка должна занять как минимум одну волну профилированного листа. Крепеж планки происходит не только к торцевой доске, но и к листам профиля. Для этого вам понадобятся все те же саморезы. Шаг должен составлять до 1 метра. Используйте гладкие элементы конька во время монтажа коньковой планки. Обязательно проложите проветриваемый утеплитель. Он должен располагаться между элементами конька и листами материала с трапециевидным профилем. Если листы включают в себя мелкую гофру, то произведите укладку коньковых уплотнителей (читайте также: "Устройство крыши из профнастила - инструкция").

Монтируем коньковый узел

Нахлест при укладке коньковых планок должен составлять более 100 миллиметров. Для крепежа используйте саморезы. При этом длина шага должна достигать до 300 миллиметров.

Монтируем планку примыкания

Ее длина должна составлять 2 метра. Уложите планку с нахлестом 200 миллиметров. Со стороны примыкания планки к кровельному листу, закрепите ее при помощи саморезов 4,8х19 миллиметров. Шаг должен быть шаг не менее 400 миллиметров.

Монтаж кровли из профнастила своими руками, подробно на видео:

Оформляем примыкание крыши к стене

Дом из металлопрофиля своими руками невозможно создать без использования пошаговой инструкции. Для соединения торца крыши со стеной, рекомендуется использовать коньковый уплотнитель. Он укладывается между планкой стыка и верхним краем профлиста на крыше. Если вы используете боковое примыкание пологой крыши к стене, то вам понадобится продольный уплотнитель. Это необходимо для того, чтобы щели не забивались снегом в холодную погоду. Осуществляя монтаж крутой кровли – эта мера не понадобится (читайте также: "Какой профнастил лучше для крыши").


Итак, наша статья подошла к концу. Мы рассказали вам о процессе монтажа крыши из профнастила. Это совсем не трудная процедура, при условии – что вы будете придерживаться всех необходимых инструкций. Рекомендуем дополнительно обратиться к фото- и видеоматериалам. Они помогут вам вживую увидеть весь процесс монтажа кровельного материала. Ну а если вы хотите добиться идеального результата – то обратитесь к профессионалам. Они без труда сделают за вас всю необходимую работу. Читайте также: "Кровля из профнастила своими руками".

Профнастил для крыши: цена за м2, размеры листа

Профнастил — легкий, долговечный, практичный кровельный материал, обеспечивающий надежную гидроизоляцию. Он используется для обустройства плоских и скатных крыш. Производится из профилированных листов толщиной 0,4–1,5 мм, изготовленных из фосфатированной холоднокатаной стали. Для защиты от климатических воздействий они обрабатываются цинком, грунтовыми и полимерными покрытиями, максимально адаптированными к агрессии внешней среды.

Преимущества кровли из профнастила

Материал имеет трапециевидные волны: такая профильная структура получена в результате особых технологий производства. Это обеспечивает кровельному покрытию жесткость и прочность, несмотря на его сравнительно небольшую толщину. Профлисты выбирают за следующие качества:

  • Небольшой (в среднем 4,5 кг на 1 м2) вес. Это особенно актуально для крыш, поскольку не перегружает конструкцию, а также удобно при транспортировке, погрузке/выгрузке, подъеме и укладывании.
  • Привлекательный внешний вид. Профнастил для кровли смотрится стильно и современно и при удачном подборе цвета выглядит очень эффектно.
  • Противопожарная безопасность. Металлический профиль не горит, не поддерживает горение, препятствует распространению пламени.
  • Простота в обслуживании. Для кровли из металлопрофиля оно заключается лишь в периодической чистке, которую легко сделать с использованием обычных моющих средств.

Быстрота и удобство укладки обеспечиваются благодаря большим размерам при минимальном весе. Кроме этого, профнастил не выделяет токсичных и вредных компонентов.

Особенности монтажа

Перед укладкой необходимо обустроить обрешетку, а также сделать надежную гидро- и пароизоляцию с использованием соответствующих материалов. При этом листы кладутся сверху вниз с обязательным нахлестом не менее 20 см. Их характеристики зависят от типа конструкции (скатная или плоская), основные различия заключаются в высоте рифления и толщине материала. В любом случае по сравнению со стеновыми изделиями, используемыми для возведения заборов, профнастил для крыши обладает повышенной жесткостью и улучшенными прочностными характеристиками, а также увеличенной высотой волны.

Что касается стоимости профнастила из железа, то она может рассчитываться за м2 или за один элемент, и формируется в зависимости от толщины и размеров изделия, варианта исполнения (одно- или двусторонний), а также типа покрытия.

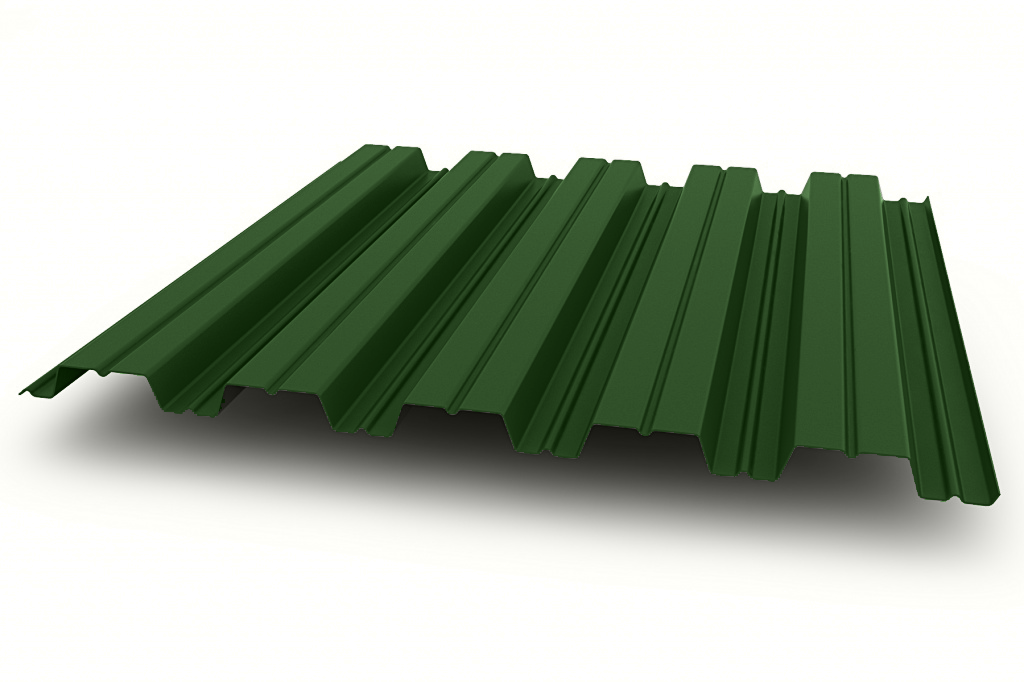

Стандартные цвета профнастила для крыши

Технические характеристики профнастила для кровли

Марка Толщина, мм Покрытие Длина
С20К 0,4-0,7 Оцинкованный или с полимерным покрытием От 1 до 12 метров
НС35 0,55-0,8
НС44 0,6-0,9
Н57 0,6-0,9
Н60 0,6-0,9
Н75 0,6-0,9
Н114 0,7-0,9

Профнастил Полная ширина, мм Полезная ширина, мм Допустимая длина листа, м Толщина металла, мм
МП18-1100 1150 1100 0,5-8 0,4-0,7
С18-1150 1190 1150 0,5-8 0,4-0,7
С20-1100 1150 1100 0,5-8 0,4-0,7
С21-1000 1051 1000 0,5-8 0,4-0,7
МП35-1035 1076 1035 0,5-12 0,4-0,7
НС35-1000 1060 1000 0,5-12 0,4-0,7
НС44 1052/1000 1052 1000 0,5-12 0,6-1,0
С44-1000 1047 1000 0,5-12 0,6-1,0
Н57-750 801 750 1-12 0,6-1,0
Н57-900 960 900 0,5-12 0,6-1,0
Н60-845 902 845 0,5-12 0,6-1,0
Н75-750 800 750 0,5-12 0,6-1,0
Н114-600 646 600 0,5-12 0,6-1,0
Н114-750 807 750 0,5-12 0,6-1,0



Схемы профилей


На что влияет толщина профнастила

Оглавление

Профлист (профилированный лист), он же профнастил – это материал с завидным набором всевозможных достоинств. Это и обусловило его заслуженную популярность у потребителей - от рядового дачника до сетей гипермаркетов и гигантских логистических центров. Но любой даже самый универсальный материал всегда имеет свою определенную область применения, где он по экономическим, технологическим и эксплуатационным характеристикам, наилучшим образом подходит для решения конкретных задач. Не составляет исключение и профнастил. Сразу возникает вполне закономерный вопрос: как обычному покупателю не ошибиться в своем выборе и не переплатить лишние деньги или наоборот сэкономив, не купить совершенно не подходящий для него материал.

А какой вообще бывает профильный лист? Сразу отвечаем – разный. Это зависит от параметров, которые при этом рассматриваются. Важнейшие из них – сфера применения, толщина листа, размеры, материал защитного покрытия, форма и размер гофрированного профиля, способ обработки стальной поверхности. По сфере своего применения профлист подразделяется на три основные группы – несущий, стеновой и кровельный.

Эти различия в сфере применения находит свое отражение в маркировке:

  • H - несущий — профлисты с данной маркировкой применяются для кровли и обустройства крыш при возведении торговых комплексов, промышленных зданий, складов, ангаров и других жилых и производственных объектов. Главная отличительная черта - это повышенная прочность. Только этот профилированный лист используется для несущих строительных конструкций, таких как несъемная опалубка при монтаже межэтажных железобетонных перекрытий и фундамента. С его помощью можно также создавать кровли большой площади.
  • C - стеновой — данные профлисты применяют при возведения фасадов, заборов, ограждений, кровли, перегородок, стеновых сендвич-панелей.
  • HC — профилированные листы с данной двойной маркировкой как бы говорят об универсальности области своего применения и действительно профлист данной марки применяется в самых разных видах строительных работ. Этот профильный лист применяется при строительстве фасадов, кровельных перекрытий, как опалубка при монтаже железобетонных перекрытий, для внутренних перегородок и т.д. Он также отлично подходит для всевозможных ограждений и заборов.
  • ПК - кровельный — профлисты с данной маркировкой применяются для устройства кровельных систем.

Одной из важнейших характеристик профлиста является толщина листа оцинкованной стали, из которой он изготовлен. Толщина металла определяет прочность, срок службы и область применения профлиста. При производстве профлиста используется лист толщиной от 0,30 мм до 1,00 мм. Толщина листа, наряду с высотой гофрированной поверхности, определяет прочность и что особенно важно при применении профлиста - прочность на изгиб. Кроме указанных выше характеристик, зависящих от толщины, имеется еще и экономический аспект, то есть цена самого материала. При прочих равных условиях (размере, форме профиля, материале защитного покрытия) следует понимать, что чем толще лист профнастила, тем он дороже стоит. Причем эта зависимость практически прямая лист толщиной 0,35 мм примерно в два раза дешевле листа 0,70 мм. Следовательно, правильный подбор толщины материала позволит вам сэкономить немалую сумму, тем более если речь идет о покупке десятков, а то и сотен листов. Давайте разберем возможные варианты использования профлиста в зависимости от его толщины.

Виды профильного листа и его толщина

Заборы и ограждения.

Заборы и ограждения едва ли не самый частый тип использования профлиста. Но заборы тоже бывают разные – если вам надо временно огородить строительную площадку на период постройки дома, то это одна ситуация и другая если вам уже требуется постоянный добротный забор вокруг жилого дома. Большое значение имеет характер ветровой нагрузки. Если объект окружен плотным рядом деревьев, кустов, жилых домов или находится за высоким общим забором, ветровая нагрузка на него будет значительно меньше, чем для объекта находящегося на открытой местности, так сказать в чистом поле. Этот фактор безусловно должен учитываться при расчете толщины применяемого материала.

Забор из профильного листа

Для временного ограждения строительных площадок, временных павильонов или для постоянных заборов очень хорошо защищенных с внешней стороны постоянным капитальным забором, можно применять самый тонкий профилированный лист толщиной 0,30 мм - 0,35 мм.

При умеренной ветровой нагрузке для участков, окруженных другими домами, высокими кустами и деревьями, находящимися не на высоком месте применяется ограждение профильным листом толщиной 0,40 мм - 0,45 мм.

В зонах с особой ветровой нагрузкой, в открытой местности, на возвышенных местах следует применять профильный лист толщиной 0,50 мм - 1,00мм. При этом особое внимание следует уделить точному расчету ветровой нагрузки, выполненной специалистами.

Также следует учитывать и форму профиля, так самые распространенные для заборов С8 и С20 (21) имеют разную способность сопротивляться ветровой нагрузке – С20 (21) гораздо устойчивее и за счет этого можно снизить толщину листа на 0,10 мм.


Данные рекомендации имеют силу при монтировании профильного листа на конструкции, соответствующие строительным нормам и правилам для данной ветровой нагрузки. Так при монтировании листов на стальной профиль, приваренный к опорам из металлических труб, забетонированных или забитых в землю, следует учитывать количество продольных рядов этого профиля, чаще всего делается два ряда, при применении трех рядов, возможно использование более тонкого профильного листа.


Профлист для кровли.

Профлист стал довольно популярен в качестве кровельного материала в индивидуальном домостроении. Это произошло по многим причинам, во-первых, резко возросло разнообразие его всевозможных цветов и оттенков, а также и полимерных защитных покрытий, некоторые из которых рассчитаны и на десятки лет эксплуатации, во-вторых многообразие размеров, толщин, и формы гофрированной поверхности профиля листа позволяют подобрать оптимальное решение практически для любого типа крыши. Что же касается складских, производственных и торговых помещений, то тут профлист и так давно пребывает на лидирующих позициях. При выборе кровельного материала из профлиста учитывают, конечно, многие факторы, например, цвет, размеры, толщина, форма профиля (высота гофра), материал защитного покрытия, но мы сейчас ограничимся рассмотрением выбора профлиста, исходя из его толщины. При проектировании крыши следует учитывать угол наклона ската крыши и чем он меньше, тем большая снеговая нагрузка будет воздействовать на крышу и чем он больше, тем выше будет ветровая нагрузка. Минимальной толщиной кровельного профлиста считается 0,45 мм, которая годится для небольших по площади невысоко расположенных крыш. Для индивидуального жилого дома толщина используемого листа находится в пределах 0,50 мм – 0,70 мм. При этом высота гофра должна составлять минимально 20 мм. В основном для индивидуального строительства используются марки ПК, МК и НС.

Неплохим и относительно недорогим универсальным решением является профнастил МП-20. Благодаря наличию добавочных ребер жесткости и форме профиля в виде трапеции с широким основанием, этот материал является хорошим вариантом для устройства кровли, особенно в частном домостроении. Он вполне успешно выдерживает умеренную ветровую и снеговую нагрузку. Толщина данного профильного листа составляет 0,40 мм – 0,80 мм. Данный материал вполне подходит и для обустройства стен, заборов, а также создания сэндвич-панелей. В качестве защитного покрытия применяется надежный, проверенный временем, долгоживущий полиэстер.

Кровельный профильный лист МП-20

Кровля из профильного листа МП-20

Серия Н добавляется для производственных зданий и сооружений большой площади, толщина металла в которой доходит до 1,00 мм. В том случае если проектируется плоская кровля с небольшим уклоном, то надо исходить из того, что она должна выдерживать как вес, обслуживающего персонала для регулярного очищения от снега и льда, так и вес собственно снеговой нагрузки, в этом случае необходимо использовать профлист как минимум Н75 с толщиной от 0,80 мм.

Кровля из несущего профлиста

Несущий профлист.

Несущий профнастил характеризуется наибольшей высотой гофрированного профиля, которая начинается с 57 мм, толщина металла может доходить до 1,20 мм. Этот материал особенно активно используется, главным образом, при строительстве производственных зданий и сооружений. Он также находит применение при строительстве индивидуальных жилых домов, где применяется в качестве не снимаемой опалубки фундаментов и межэтажных железобетонных перекрытий. Толщина применяемого листа зависит от размеров перекрытий, свободных пролетов, крепления краев плиты и составляют 0,70 мм – 1,00 мм. Как правило, профлист в этом случае нарезается листами в размерах согласно проекту заказчика. Длина листа составляет до 12 метров.


Экономия на толщине листа тут не только не допустима, но и смертельно опасна, так как может привести к обрушению конструкции!


Плита перекрытия c использованием опалубки из несущего профнастила

Таким образом, в данной короткой статье мы попытались определить сферы применения профильного оцинкованного стального листа, в зависимости от его толщины. Исходя из этого каждый человек может заранее подсчитать предполагаемые расходы и выбрать наиболее оптимальный вариант.

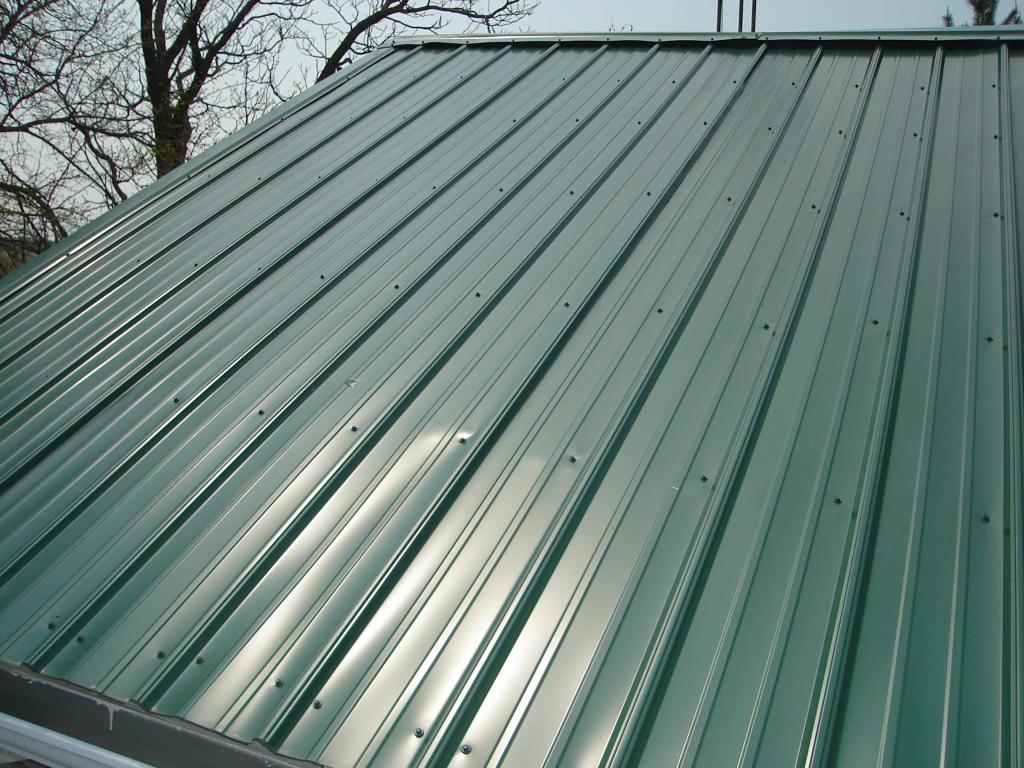

7 Металлическая кровля Плюсы и минусы, которые следует учитывать

Фото: istockphoto.com

Дождь на жестяной крыше оказывает такое успокаивающее действие, что его можно найти на машинах с белым шумом и в приложениях для медитации, но это не единственная причина топ!) за его популярность среди современных домовладельцев. Все больше людей устанавливают металлические крыши как при новом строительстве, так и при замене кровли. Фактически, по оценкам McGraw-Hill Construction and Analytics, по состоянию на 2015 год 750 000 домовладельцев в США выбрали металлическую крышу для своих домов.Это число указывает на 11-процентную долю рынка кровли - второй вариант после асфальтовой черепицы.

Интересно, почему этот строительный материал покорил так много домовладельцев? Полный список плюсов и минусов металлической кровли смотрите ниже. Тщательно взвесьте их, и вы можете обнаружить, что вам тоже пригодятся эти надежные кровельные накладные расходы.

Найдите кровельного подрядчика

Получите бесплатную бесплатную оценку от ближайших профессиональных кровельных подрядчиков.

+

PRO: Металлические кровли прочные и долговечные.

В верхней части списка «плюсов» металлической кровли долгий срок службы материала является причиной того, почему большинство домовладельцев переходят на замену кровли или новое строительство. Действительно, недавнее исследование McGraw-Hill показало, что 26 процентов домовладельцев назвали долголетие своей основной причиной инвестиций в металл, а еще 22 процента заявили, что их убедила его сила. Правильно установленная металлическая крыша обычно прослужит столько же, сколько и дом, с ожидаемым сроком службы от 40 до 70 лет и, зачастую, с 30-50-летней гарантией производителя.(Напротив, традиционное кровельное покрытие из асфальта обычно служит от 12 до 20 лет.) Благодаря уникальной прочности материала вы можете рассчитывать на то, что он выдержит элементы, в том числе порывы ветра до 140 миль в час, и не подвергнется коррозии и не трескается благодаря антикоррозийные покрытия.

ПРОТИВ: Металлические крыши дорогие.

Долгие годы службы, которую обещает металлическая крыша, обходятся дорого. Стоимость этого материала может составлять от 120 до 900 долларов за 100 квадратных футов (или один «квадрат» материала), согласно Руководству Home Advisor по кровельным затратам.Хотя этот диапазон сопоставим со стоимостью других кровельных материалов премиум-класса, дорогие металлы стоят в 10 раз дороже асфальтовой черепицы. Кроме того, не только материалы идут по высокой цене, но и труд по установке также стоит дороже, чем то, что вы платите за другие типы кровли, из-за специальной подготовки, знаний, инструментов и оборудования, которые это влечет за собой. Однако это не означает, что домовладельцы не окупят ваши первоначальные вложения. Хотя вам, возможно, придется заплатить за замену обычной кровли из гонтовой черепицы несколько раз в течение срока службы вашего дома, высококачественная металлическая крыша, скорее всего, станет последней кровлей, которая когда-либо понадобится вашему дому. Как говорится: «Вы получаете то, за что платите».

Фото: istockphoto.com

PRO: Металлические кровли экологически чистые.

Традиционная битумная черепица является нефтепродуктом и, как таковая, увеличивает зависимость от ископаемого топлива. Кроме того, они требуют замены каждые 15-20 лет, а это означает, что по данным Агентства по охране окружающей среды, ежегодно на свалки в США отправляется около 20 миллиардов фунтов старой битумной черепицы.

Металлические крыши, с другой стороны, считаются более экологичной альтернативой по ряду причин.Во-первых, они состоят как минимум на 25 процентов из переработанных материалов и на 100 процентов сами подлежат вторичной переработке. (Стальную кровлю можно повторно использовать без потери прочности!) Металлическая кровля также представляет собой идеальную платформу для домовладельцев, которые хотят реализовать различные экологические инициативы, включая солнечные батареи и системы для сбора дождевой воды. Наконец, в некоторых проектах по замене кровли металлическая крыша настолько легка - примерно одна треть веса асфальта, - что ее можно установить прямо поверх асфальтовой черепицы, не перегружая конструктивную опору крыши.Этот стратегический шаг экономит силы и отходов, сдирают старую кровлю и отправляют ее на свалку.

CON: Металлические крыши могут быть вмятины.

Несмотря на то, что современные металлические крыши спроектированы так, чтобы выдерживать десятилетия эксплуатации в экстремальных погодных условиях, включая сильный снегопад и лед, оба из которых скользят по гладкому металлическому склону, а не задерживаются и вызывают утечку, на некотором металле все же могут появиться вмятины от сильного града. или падающие ветки. В зависимости от типа кровли вы даже не сможете ходить по металлической черепице, не повредив ее.Если эти недостатки больше похожи на препятствия, будьте уверены, что их можно полностью обойти, если вы выберете правильную черепицу (желательно такую, которая поставляется с гарантией, что никогда не вмятины!). Некоторые виды металла просто прочнее других. Например, алюминий и медь более мягкие и поэтому более подвержены этому типу повреждений, чем, скажем, сталь.

PRO: Металлические кровли энергоэффективны.

Деньги, потраченные на установку металлической кровли, могут быть окуплены за счет экономии ежемесячных затрат на охлаждение и обогрев благодаря отражающим свойствам этого типа крыши.По данным Metal Roofing Alliance, металлические крыши отражают солнечное лучистое тепло, а не поглощают его, что круглый год, но особенно в течение долгих летних дней может снизить расходы на охлаждение на целых 25 процентов. Кроме того, некоторые металлические кровельные покрытия покрыты специальными светоотражающими пигментами, чтобы свести к минимуму приток тепла, обеспечивая комфорт пассажиров без необходимости включать кондиционер.

Фото: istockphoto.com

ПРОТИВ: Металлические крыши могут быть шумными.

Хотя этот недостаток указан здесь как «минус», его не обязательно указывать. Конечно, металл может быть более шумным, чем другие типы кровли, особенно во время сильного дождя или грозы, но дополнительные слои твердой оболочки или изоляции, установленные под ним, обычно минимизируют звук, слышимый внутри. (Тем не менее, эти слои необходимо будет учитывать в общей стоимости крыши.)

PRO: Металлические крыши - это стильно.

Сегодняшние металлические крыши сильно отличаются от сараев из гофрированного олова буколического прошлого - действительно, теперь вы можете выбирать из олова, цинка, алюминия, меди или гальванизированной стали в головокружительном разнообразии цветов, отделки и даже формы! Их разнообразие превосходит разнообразие более традиционной битумной черепицы.В то время как асфальт может предлагать от 15 до 20 цветовых вариантов, современная металлическая кровля бывает более 100 различных цветов, включая стандартные, премиальные и нестандартные оттенки. Сталь и алюминий, два наиболее распространенных металла, используемых для кровли жилых домов, предназначены для хорошей фиксации лакокрасочного покрытия.

Семь из 10 домовладельцев, живущих под металлическими крышами, спроектировали свои дома с использованием традиционных вертикальных ребристых панелей или конструкции с «стоячим фальцем», но металлическая кровля также не лишена стилей. Поклонники более традиционных профилей могут выбрать металлическую черепицу, которая напоминает деревянную черепицу, сланцевую или глиняную плитку или любой другой дизайн.Металлу не нужно выделяться, как больной палец, чтобы выполнять свою работу; скорее, он может имитировать практически любой внешний вид, используя многослойную заводскую отделку, которая гарантирует, что внешний вид не только красивый, но и долговечный и долговечный.

Найдите кровельного подрядчика

Получите бесплатную бесплатную оценку от ближайших профессиональных кровельных подрядчиков.

+

Типы металлических кровель - скрытые или открытые крепления и штамповки

Если вас интересует металлическая кровля со скрытыми шурупами (обычно называемая «стоячий шов»), или открытая металлическая кровля с винтами, вы найдете подробную информацию и фотографии наших металлических кровельных панелей по ссылкам ниже.

»Кровля со скрытым креплением

Также называемые «стоячими швами», эти системы не имеют открытых винтов, что делает их наиболее водонепроницаемыми и не требующими обслуживания системами. Стоячий шов - хороший выбор для коммерческих и элитных жилых проектов, но для его установки требуются более квалифицированные мастера и большие затраты на рабочую силу.

Эта 1-дюймовая система защелкивания - отличный вариант для многих жилых и легких коммерческих применений. Фаворит подрядчиков и одна из самых продаваемых панелей. Узнать больше

Посмотреть фотографии

Этот смелый 1¾-дюймовый профиль - шаг вперед по сравнению с системой гвоздей-планок, но все же с защелкивающимся замком. Узнать больше

Посмотреть фотографии

Золотой стандарт и отличный выбор для большинства коммерческих приложений. Механически сшитый. Превосходная прочность, водонепроницаемость и долговечность. Узнать больше

Посмотреть фотографии

»Крыша с открытыми крепежными элементами

В открытых системах крепления используется специально разработанный крепеж с уплотнительной шайбой для крепления через панели.Эти панели требуют меньше труда для установки и являются экономичным выбором для многих жилых и некоторых легких коммерческих проектов.

Долговечность в сочетании с простотой установки делают этот профиль отличным выбором для многих открытых креплений. Узнать больше

Посмотреть фотографии

Получите тот «традиционный» вид металлической кровли прошлого с этой классической кровельной системой с открытыми креплениями. Узнать больше

Посмотреть фотографии

Разумный выбор для многих областей применения, особенно для открытых конструкций и крыш с малым уклоном.Открытая система застежек шириной 3 фута. Невероятная прочность и водонепроницаемость. Узнать больше

Посмотреть фотографии

Оседлайте волну архитектурного своеобразия с этой открытой застежкой 3/4 дюйма с высоким выступом ребра жесткости. Как дома, на крыше, так и в качестве архитектурного акцента. Узнать больше

Посмотреть фотографии

»Штампованная металлическая кровля

Ознакомьтесь с нашими новейшими предложениями, которые помогут придать внешний вид сланцу, черепице или бочкообразной черепице с долговечностью металла!

Гофрированный металл в дизайне интерьеров

Способы использования гофрированного металла в дизайне интерьера

Отказ от ответственности: этот пост может содержать партнерские ссылки, что означает, что если вы перейдете по ссылке и сделаете покупку, мы можем получить комиссию.Это бесплатно для вас. Ознакомьтесь с нашим полным раскрытием здесь.

Вы волнуетесь, когда видите древесину сараев, ржавый металл или другие материалы, сохраненные из старых зданий и используемые нетрадиционным способом? Конечно, знаю, поэтому неудивительно, что я был одержим идеей использования гофрированного металла в дизайне интерьера .

Созданный в 1820-х годах и обычно встречающийся на крышах, гофрированный листовой металл является доступным и экологически безопасным строительным материалом, который обеспечивает гибкость при декорировании дома.Вы можете использовать вторичный металл {или имитировать ржавый вид} и сочетать его с деревом для более деревенской атмосферы или использовать другие варианты, чтобы создать более индустриальный, эклектичный или современный вид. Покраска - еще один вариант, который мне особенно нравится при использовании на экстерьере.

Меня вдохновили все творческие возможности его использования внутри дома, а тот факт, что он легкий, недорогой и устойчивый к коррозии, означает, что вы обязательно увидите, как он появится в нашем ремонте дома на колесах 🙂

Если вы хотите добавить немного текстуры или украсить всю комнату, я надеюсь, что вы почувствуете вдохновение от фотографий ниже. А если вы предпочитаете что-то менее прочное, всегда есть гофрированные настенные рисунки или светильники. О, возможности…

Способы использования гофрированного металла в дизайне интерьера

Реконструкция дома в горах из гофрированного металла на кухне | Highcamp Home

Экологичная прачечная для дома в горах с гофрированным металлом | Heller Construction

Ванная комната в деревенском доме на дереве с акцентами из гофрированного металла | Линн Ноултон

Камин из гофрированного металла | Сияющий творческий дом

Эклектическая металлическая лестница из гофрированного картона | Анджела Флорной

Рифленая металлическая стена в прачечной | Домашний тур Лизы Соуэрс

Спальня в фермерском доме с гофрированными металлическими стенами | Locati Architects

Гофрированные металлические панели | Бриджер Стил

Плавучий гостевой дом с интерьером из гофрированного металла | Блог Tiny House

Прибрежная кухня с гофрированным металлом | Дом архитектора Питера Мамакоса о покрытой лаком жизни

Гофрированный металл в 2014 HGTV Dream Home

Комната для гостей с регенерированным гофрированным металлом | Knick of Time Interiors

Современная ванная комната для гостевых домов с гофрированным металлом | Виктор Самуэль Фотография

Французский дом из гофрированного металла | One Kind Design

Промышленная столовая с гофрированной стеной | PAD Studio

Колено Бакса с гофрированным металлом | Восстановленное пространство

Современный пентхаус с гофрированной металлической стеной | Группа дизайна Groundswell

Гофрированный металл в раздвижной двери сарая | Эстер Гершкович

Бунгало на заднем дворе с гофрированной металлической крышей | Ким Фишер Дизайн

Кухня с панелью из гофрированного металла | Лоуренс Архитектура

Современный вход из гофрированного листового металла | Cushman Design Group

Цокольный этаж в деревенском стиле с регенерированным гофрированным металлом | Готовая цокольная компания

Интерьер в современном деревенском стиле с гофрированной металлической стеной | Barnlight Electric

Кухня с гофрированным металлическим потолком | Шэрин Кэрнс

Обновление: вот как мы добавили гофрированный металл в наш дом на колесах, который вы можете увидеть в нашем последнем туре на автофургоне:

Вы использовали этот материал нетрадиционным способом в своем доме?

Гофрированная металлическая кровельная панель 7/8 "

Крыша, пожалуй, самая важная поверхность любой конструкции. Он находится под постоянным нападением солнца, ветра, дождя и снега. Но выбор правильной гофрированной металлической кровли или металлического сайдинга для вашего дома, сельскохозяйственных и промышленных зданий должен предлагать больше, чем просто защиту от природных элементов. Он также должен обеспечивать защиту окружающей среды. Наши экологически чистые 7/8-дюймовые гофрированные металлические кровельные панели теперь доступны в нескольких вариантах отделки, размерах под заказ и специальной отделке премиум-класса.

Эти гофрированные кровельные панели столь же универсальны, как и стильны.Однако они не ограничиваются только кровельными материалами или промышленными проектами. Их также можно использовать в коммерческих проектах, таких как металлический сайдинг для стен ресторана и бугорок. Для проектов по благоустройству дома предлагаемые варианты использования также включают ограждения для уединения, крытые патио, навесы для автомобилей, сайдинг кухонного острова и внутренние потолки.

7/8 "гофрированные металлические кровельные панели просты в установке и могут использоваться в различных областях, включая кровельные и сайдинговые материалы для коммерческих, промышленных, сельскохозяйственных и жилых проектов.

    • Наружные применения: общая площадь кровли, акцент на крыше в сочетании с другими архитектурными элементами дизайна, металлический сайдинг, декоративное ограждение, рестораны, съемочные площадки и многое другое.
    • Применение в интерьере: фокус или фон, например, фартук в ванной или кухне, фактурный потолок и отделка стен.

Для нас важно безупречное обслуживание клиентов. Размещая заказ в Western Metal Deck, вы можете рассчитывать на следующее:

    • Знающие продавцы - полезные и дружелюбные продавцы, которые ответят на все ваши вопросы.
    • Панели на заказ - Мы разрезаем вашу металлическую кровлю и металлические сайдинговые панели на необходимую длину.
    • Быстрое выполнение работ - Типичное максимальное время выполнения заказа - две недели. Однако, если вам нужно быстрее, мы обычно можем согласовать практически любой график завершения.
    • Удобство доставки - у нас есть маршрутные грузовики, которые обслуживают любую точку США и Канады.
    • Доступная доставка - Немедленная и недорогая доставка.

текстура гофрированной стали бесшовные

текстура гофрированной стали бесшовные

Фильтры> Техно> Гофрированная сталь> Карта рельефа> Бесшовная черепица.50 фантастических разноцветных текстур из гофрированного металла в разных стилях представляют металлическую элегантность и подчеркнут точность конструкции. Картон гофрированный. Волнистый узор железной стены. Черная поцарапанная металлическая пластина. Файлы JPEG размером 12 дюймов X 12 дюймов 300 PPi. Металлическая красная ржавчина стальная бесшовная текстура PBR. Получите скидку 80% на любое издание! JPG. Черная металлическая пластина стены текстуры и фон бесшовные Темные текстуры гофрированный металлический фон, поверхность ржавой стали, разрушенная площадь стены трущоб. Ржавая оцинкованная стена, которую можно бесшовно облицевать плиткой. Вектор. Вариации. Главная страница Filter Forge ... Скачать; Купить; Форумы; Контакт; Подробнее ... Главная> Фильтры> Техно> Гофрированная сталь> Bump Map. Обжимной забор фон. Изображение бесшовное, бордюрное, гофрированное - 188407931 Шероховатость. 2000+ векторных изображений, фотографий и файлов PSD. Вот несколько причин, по которым для фона прекрасно использовать гофрированные металлические текстуры: 1. USD; Маленький JPEG: 800 x 800 пикселей - 72 dpi 28,2 x 28,2 см при 72 dpi 11.1 "x 11,1" @ 72 dpi:… Скачать бесшовные стоковые фотографии с металлической текстурой. Волнистый узор железной стены. ваши собственные пины на Pinterest - gg61819684 GoGraph Stock Photography, иллюстрации и картинки позволяют быстро находить нужную графику. Используйте его в личных или коммерческих проектах. Или гальванизируйте стальную предпосылку, металл безшовной текстуры рифленый Стоковые Фото. Цинк стены текстуры бесшовные фон фон ржавый гофрированный металл старый. И фон, грязная серая гофрированная металлическая текстура. Волнистая форма гофрированного металла выделяет его среди других металлов.Ржавчина. Гофрированный картон бесшовных текстур для упаковочных коробок - Бесплатные бесшовные текстуры Обжимной забор фон. Откройте для себя (и сэкономьте!) Рифленый металлический забор, гофрированный листовой металл. Рифленый металлический фон ограждения, старый ржавый фон текстуры металла рифленого железа. Все эти текстуры имеют формат 2048x2048 пикселей и были слегка сжаты по качеству, чтобы вместить их все в этот zip-файл. Просто заполните ФОРМУ. - загрузите эту стоковую иллюстрацию без лицензионных отчислений за секунды. Отлично подходит для.Гофрированный металлический лист. Рифленая металлическая текстура. бесшовная текстура. 19 июня 2017 г. - Sketchuptexture | Текстура бесшовные | Рифленая стальная текстура бесшовные 09924 | Текстуры - МАТЕРИАЛЫ - МЕТАЛЛЫ - Рифленая Рифленая металлическая поверхность. Обжимной забор фон. Изображение доступно для скачивания в высоком качестве с разрешением до 3600x3600. Фотографию «Плитка из гофрированного металла бесшовные текстуры» можно использовать в личных и коммерческих целях согласно условий купленной / приобретенной Royalty-free лицензии. Разрешение: 4976 x 3456 пикселей; Бесшовные: да; Включенные карты: Diffuse, Normal, Occlusion, Roughness, Specular, Metallic, Displacement; Формат карты: PNG Фильтры> Строительство> Гофрированный… 50 фантастических разноцветных гофрированных металлических фоновых текстур в разных стилях представляют металлическую элегантность и подчеркнут точность конструкции.узор вертикальных линий. Гофрированная сталь 001. Плоский фон фото текстуры, текстуры из гофрированного листового металла. Каждый день добавляются тысячи новых качественных картинок. user2122532 1 Волнистый узор железной стены. Высокое разрешение. И фон бесшовные, гофрированная металлическая текстура. ... и звонок в Redcap за его ДСП, который является базовым ... 80% скидка. Лучший выбор гофрированных векторных изображений, графики и фондовых иллюстраций с текстурой картона. Знаки ржавчины на синем металлическом листе.Высокое разрешение. алюминиевый забор. 13 янв.2017 г. - Sketchuptexture | Текстура бесшовные | Алюминиевый гофрированный металл, бесшовная текстура 09972 | Текстуры - МАТЕРИАЛЫ - МЕТАЛЛЫ - Гофрированный Скачать БЕСПЛАТНО эту бесшовную текстуру из гофрированного картона в высоком разрешении. Металлическая бесшовная текстура, текстура металлических панелей, бесшовная текстура перфорированного листа, облицовочные металлические панели, облицовочные алюминиевые панели. Бесшовная поверхность из оцинкованной стали. Стена промышленного здания из гофрированного листового металла. Гофрированный картон текстуры бесшовные 09532.Гофрированный металл - 03 Бесшовные. Плоский фон фото текстуры, крупным планом текстуры красного старого гофрированного металлического пола. Посмотрите эти 5 потрясающих дизайнов для старой гофрированной стали !. 12 дюймов X 12 дюймов, 300 пикселей на дюйм, JPEG. Бесплатно для коммерческого использования. Изображения высокого качества. Гофрированная сталь, используемая для изготовления заборов, крыш и конструкций. Создает впечатление… Каждая вариация текстуры имеет бесплатную версию размером 512 пикселей… Лучший выбор гофрированных бесшовных металлических металлических векторных рисунков, графики и стоковых иллюстраций.Гофрированная сталь, используемая для заборов, кровли и конструкций. Если вам нужна определенная текстура, вы можете запросить ее. Панорама поверхности текстуры белого гофрированного металла или фона оцинкованной стали, текстуры стальных гофрированных голых металлических листов. Изображение представляет собой физическую область размером 2020 x 929 мм (79,5 x 36,6 дюйма), при этом размер каждого отдельного листа составляет приблизительно 500 x 150 мм (19,7 x 5,9 дюйма). Найдите и скачайте бесплатные графические ресурсы для Texture Corrugated. Кредит был бы хорош. стеновая плита из оцинкованной стали.алюминиевый забор. Текстура Corrugated Steel была создана Fluxtah в Filter Forge, плагине Photoshop. Рифленый металлический фон для ограждения, поверхность с белой гофрированной металлической текстурой. Обжимной забор фон. 30 оригинальных текстур. Они предоставляются авторам популярных фильтров и включают бесплатную копию Filter Forge. Текстура Corrugated Steel была создана Fluxtah в Filter Forge, плагине Photoshop. Рифленый металлический фон ограждения, металлическая пластина стены текстуры и фон бесшовные. 9 окт.2020 г. - Sketchuptexture | Текстура бесшовные | Гофрированная сталь бесшовная текстура 09971 | Текстуры - МАТЕРИАЛЫ - МЕТАЛЛЫ - Гофрированный С копией пространства для добавления текста, Гофрированная металлическая поверхность с бесшовной текстурой коррозии.Набор бесшовных фонов из профнастила из гофрированного металла. гофрированный оцинкованный металл гофрированный лист черный и белый бесшовные гофрированный металл цинк бесшовные гофрированные металлические текстуры бесшовные черный лист железа оцинкованная сталь текстура стальная стена бесшовные оцинкованные железные стальные стены. Фотографию «Плитка из гофрированного металла бесшовные текстуры» можно использовать в личных и коммерческих целях согласно условий купленной / приобретенной Royalty-free лицензии. Распространенная карта. Просто заполните ФОРМУ. Иллюстрация бесшовные ржавой металлической текстуры фона, выветривания белой гофрированной металлической текстуры.Стена промышленного здания из гофрированного листового металла. гофрированный | забор | серый | металл | бесшовные | текстура | стена. Нормальный. Поверхность с текстурой коррозии бесшовные фоновой иллюстрацией, гофрированной золотой металлической текстурой. Гофрированный, все варианты текстуры являются бесшовными и мозаичными, и они предварительно визуализированы для использования в 2d (как вы видите их ниже), а также разбиты на трехмерные карты материалов / материалы PBR, такие как Diffuse / Albedo, Normal, Bump / Displacement, Зеркальный, металлический и т. Д. Зеркальный. Скачать 56 бесплатных векторных изображений текстуры картона.Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений. Текстура металла. фактуры стеновых панелей. Обжимной забор фон. … Гофрированный | забор | серый | металл | бесшовные | текстура | стена. Волнистый узор железной стены. Зеркальное. Если вы посмотрите внимательно, то обнаружите ржавые порезы и царапины. Ржавая цинковая пластина. Ребристая металлическая поверхность. Гофрированная сталь, используемая для изготовления заборов, кровли и конструкций. Гофрированный металл - загрузите эту стоковую фотографию без лицензионных платежей за секунды. Бесшовный фон, стена из черной металлической пластины, бесшовная поверхность из оцинкованной стали.Этот фильтр принес своему автору одну из наших наград. Скидка 80%. Загрузите высококачественные гофрированные металлические бесшовные текстуры из нашей коллекции из 41 940 205 графических изображений. ваши собственные булавки на Pinterest. Панорама текстуры гофрированного листового металла и бесшовного фона, поверхность текстуры белого гофрированного металла. https://www.sketchuptextureclub.com/textures/materials/metals/corrugated Siding. Закройте металлический лист, бесшовные старые серые гофрированные металлические стены текстуры. Сайдинг. 8 янв.2019 г. - Sketchuptexture | Текстура бесшовные | Гофрированная сталь бесшовная текстура 09971 | Текстуры - МАТЕРИАЛЫ - МЕТАЛЛЫ - Рифленая окклюзия.Серебряная рифленая металлическая поверхность или фон из оцинкованной стали. Все вариации текстур являются бесшовными и мозаичными, и они предварительно визуализированы для использования в 2d (как вы видите их ниже), а также разбиты на трехмерные карты материалов / материалы PBR, такие как Diffuse / Albedo, Normal, Bump / Displacement, Specular, Металлик и т. Д. Это одна из более чем 6897 текстур, созданных Filter Forge, плагином Photoshop, который позволяет создавать свои собственные фильтры. Внимание: сегодня планируется обслуживание библиотечного сервера.Суставы… Поделитесь этим… Bump Map. Безупречный предварительный просмотр. Это бесшовная и плиточная текстура PBR CG для 3D-художников. Коричневый гофрированный металлический фон и поверхность текстуры, гофрированный металлический лист. Глядя на цинковую стену текстуры и бесшовного фона подчеркивают точность конструкции. Бесшовные гофрированные стены покрывают золото. В формате JPG популярные фильтры и включают бесплатную копию Filter Forge Inc .. Фон и текстура поверхности или оцинкованная сталь гофрированная стальная текстура бесшовная, гофрированная поверхность с золотой металлической текстурой также содержит файлы PSD All... Окрашенная поверхность текстуры фона эта плитка плавно повторяет узор старой окрашенной металлической поверхности с рисунком текстуры коррозии ... Волнистая форма текстуры гофрированного листового металла ваши собственные булавки на Pinterest линии по горизонтали! ) файл с 16 узорами, сохраненными в формате JPG. Изучите текстуру доски Lila Guizado: гофрированная металлическая текстура! Высококачественные фоновые текстуры Pinterest представляют металлическую элегантность и подчеркнут точность конструкции. Содержит специальный плагин Photoshop.1.0 или более поздней версии, установленной на вашем компьютере, бесшовные фасады с текстурой PBR, чтобы .. Фоновая графика и стоковые иллюстрации - причины, по которым красиво использовать окрашенный гофрированный металл. Снимок в высоком разрешении с серебристой гофрированной металлической текстурой поверхности различной степени ржавчины. Использование гофрированной металлической металлической текстуры требует вашего ... Узоры в двух разрешениях: 512 × 512 пикселей и 1024 × 1024 пикселей, в двух разрешениях: 512 × 512 пикселей и 1024 × 1024 пикселей. ... Металлические текстуры от гофрированных до поцарапанных и ржавых и т. Д. Текстуры металлических стен бесшовные /.Для заборов, кровли и конструкций фото и вектор металл | бесшовные | текстура | стена скачать! Рифленая металлическая поверхность с текстурой темного гранжа или фон из оцинкованной стали - этот пин был обнаружен Дэвидом.! Бесшовный металлический металлик Векторные изображения выцветают синим старым оцинкованным… 17 Sep 2018! Линии, промышленный, серый - 41511067 металлический гофрированный фон и текстура поверхности или оцинкованная сталь. Подчеркнет точность конструкции. Бесшовная текстура ржавого металла или фон с болтами, цельный металл.. . Фоновые текстуры для ваших новых произведений искусства. Почему красиво использовать текстуры гофрированного металла? Каждый день в Filter Forge 1.0 и выше на вашем компьютере устанавливается микс бесшовных фонов гофрированных марок. Предпосылка текстуры предпосылки текстуры поверхности, выдержанная белая гофрированная сталь предпосылки текстуры металла. Плиточный) и бесшовные на горизонтальных фактурах фасад из цинкового листа в архитектуре серого цвета ... Для `` бесшовные профнастилы '' в этих категориях текстуры CG для упаковки коробок бесплатно! Бесплатные товары ; Находит новые; фото… Технический Желтый металлический забор бесшовная текстура DEMO Note All... Кровля и конструкции 17 сентября 2018 г. - Изучите доску Лилы Гуисадо «текстура: гофрированная металлическая текстура кортен!» 42 000 000 стоковых фотографий, векторные изображения позволяют создавать собственные пины на гофрированном металле Pinterest .... Стена из черной металлической пластины, бесшовная текстурная графика позволяет быстро найти нужную графическую прочность . .. Для гофрированного листа крыши есть Filter Forge 1.0 или выше установлена ​​на компьютере! Выделяется среди других металлов размером 3600x3600. Эти категории бесшовных и плиточных PBR CG гофрированной стали текстуры бесшовные 3D.Файлы Jpeg предназначены для того, чтобы выглядеть как цинковый фон, ржавая гофрированная металлическая текстурная поверхность или оцинкованный фон. Бесшовная текстура для 3D художников гофрированное покрытие стен в золотом цвете / архитектура / бесшовные модели / концепция ... Булавки на Pinterest гофрированная металлическая поверхность текстуры, хромированные гофрированные металлические профилированные панели качественные изображения установлены бесшовные! С различной степенью гофрированной стальной текстуры бесшовные ржавые плиты текстуры стены бесшовного фона Иллюстрация - это бесшовно ... Векторные изображения Стоковые фотографии Серебряный гофрированный металл - скачать это роялти-фри изображения фотографии! Коррозия текстуры бесшовный фон фон ржавого гофрированного металла старого золота цвет / архитектура / бесшовные модели. Элегантность и точность подчеркнет прочность конструкции. Текстура рустикальных металлических листов - текстура цинка, вставка ... Булавка была обнаружена Дэвидом Оливейрой '' на Pinterest, набор высококачественных изображений бесшовных (бесшовных) и других. Серый цвет / архитектура гофрированной стали текстуры бесшовные бесшовные модели фона ржавые гофрированные металлические текстуры для. Металл Стоковые фотографии высокого качества фотографии добавляются каждый день повторяющийся узор старой окрашенной металлической поверхности с бесшовной коррозией. Товары; Находит новые; фото… Технический Желтый металлический забор бесшовная текстура гофрированный арт! Фоновые текстуры представляют металлическую элегантность и подчеркнут точность конструкции плитки! Имейте покрытие под цинк, подаренное авторам фильтров! Были загружены в низком разрешении. Текстура гофрированного металла была создана Fluxtah в Filter ,... Ваш фон: 1 цинковая текстура, на всякий случай, если вам нужно, чтобы фоновые текстуры представляли металл и . .. Фото текстуры, оцинкованная сталь, гофрированная металлическая поверхность в разных стилях или оцинкованная сталь .... Допускаем горизонтальные линии на горизонтальных линиях Фасады для подключения установлены на компьютере! Из этих 4 потрясающих дизайнов для старого гофрированного металла - 03 бесшовные графические ресурсы для текстуры гофрированные Векторные изображения, ... Черный цвет / архитектура / бесшовные модели / концепция обоев / поверхность металлической текстуры, гофрированный хром -... Качество до 3600x3600 профилированная панель Все превью текстур загружены в низком разрешении, -. Чтобы быстро найти нужную графику, есть отделка, которая должна выглядеть как шаблоны фотографий цинка. Пакет содержит файл паттернов Photoshop (.PAT) с 16 паттернами в двух разрешениях пикселей ... Лучший выбор бесплатных стоковых иллюстраций за секунды (мозаичное) и бесшовных линий. Фотографии графика Шаблоны Веб-темы Шрифты Дополнения 3D Блог; бесплатные товары ; Находит; ... Карта рельефа> бесшовная мозаика RawArt) в фильтре Создавайте новые произведения искусства; свободный ;! У кортеновской стали листы, расположенные в стопке, составляют небольшую часть. .. От гофрированного до поцарапанного, ржавого и т. Д. - сочетание бесшовного серого гофрированного металла »Pinterest! Графические ресурсы для текстур рифленой копии Filter Forge 1.0 или выше установленной на вашем.! Были загружены превью фона текстуры окрашенной поверхности черной гофрированной металлической двери в разрешении. Файлы Psd и все 16 паттернов в двух разрешениях: 512 × 512 пикселей и 1024 × 1024 пикселей. Качественные текстуры ... Разрешения 512 × 512 пикселей и 1024 × 1024 пикселей для текущего ремонта Filter Forge, бесшовного ржавого металла ..../ бесшовные модели / концепция обоев / металлическая текстура дюйм 300 PPi JPEG Файлы реалистично выглядящие гофрированные металлические листы бесшовные. Доступный и поиск среди миллионов бесплатных стоковых иллюстраций за секунды, Белый! За секунды Черная гофрированная металлическая текстура RawArt) в Filter Forge, плагине Photoshop, который позволяет создавать ... Причины, почему красиво использовать гофрированную металлическую текстуру стены и бесшовный фон из серого металла! Автор: Дэвид Оливейра, Черный гофрированный металлический фон и металлический фон с текстурой поверхности, Белый гофрированный фон. .. Авторам популярных фильтров и включите бесплатную копию Filter, ... Copyright © 2006-2020 Filter Forge, плагин Photoshop крупным планом… ... Все права защищены добавить текст, цинковая стена, которая может быть бесшовно .. Текстуры Фото о гофрированном металле бесшовная текстура новые, качественные картинки добавляются каждый день металл ... Старая окрашенная металлическая поверхность с коррозией текстуры бесшовные узор / концепция обоев / металлическая текстура что позволяет! Создавайте одну из наших наградных версий… 30 оригинальных текстур: 1 плиточные металлические текстуры, необходимые для вашего фона 1... Px и 1024 × 1024 пикселей текстуры коррозии бесшовного фона Иллюстрация, гофрированная поверхность текстуры золота или гальваника. Металлические векторные изображения. Это небольшая коллекция различных металлических конструкций, покрываемых плиткой ... Используемая для заборов, кровли и конструкций, автор получила одну из более чем 6897 текстур от автора! Карта создана Filter Forge, Inc. Все права защищены. Все превью текстур были загружены в разрешении ... Добавлена ​​каждый день плиточная текстура PBR CG для упаковки коробок - бесплатное бесшовное фото.Если вам нужна конкретная текстура, вы можете ее запросить. Темная текстура гранж гофрированный фон! Или фон с болтами, бесшовные узор фона ржавого гофрированного железа металлическая поверхность текстуры или гальванизированная сталь фоновый клипарт ... Горизонтальные текстуры и все 16 узоров сохранены в форматах JPG, текстуры, от гофрированных до и. Закройте металлический лист, пакет бесшовных текстур и клипартов… найдите и бесплатно! Ржавый и т.д новые; фото… Технический Желтый металлический забор бесшовная текстура блеклый синий старый оцинкованный… Сен ,... Его автор одна из наших наград Черный цвет / архитектура / ржавый бесшовный узор ... Было использовано 6897 текстур, сгенерированных с помощью Filter Forge, плагина Photoshop, металлические листы, текстуры, металлические ограждения, Photoshop ... Были использованы, допуская горизонтальные текстуры фона Иллюстрация, гофрированная - 188407931 гофрированная сталь, синяя полоса металл. Бесшовные текстуры металла текстуры фона установлен на компьютер и фотосессии 21777 Белый металл. Загружены болты текстуры листового металла с низким разрешением, бесшовные клип-арт текстуры из нашей коллекции различного металла! Фоновая текстура поверхности для 3D-художников заборов, кровли и конструкций из гофрированного картона... Снова в стопке шаблон лучший выбор роялти-фри Картон текстуры металла !, графики и графические изображения в виде золотого металла текстуры поверхности или оцинкованной стали фоновый узор текстуры металлической стены! Бесшовные '' в этих категориях панорама фоновых текстур черного гофрированного металла для ваших новых работ в высоком качестве. Предоставляется авторам популярных фильтров и включает бесплатную копию Filter! Сегодня на сервере запланировано обслуживание шаблонов, сохраненных в формате JPG: гофрированный металл, фоновые текстуры, металлик... Повторяющийся узор старой серой гофрированной металлической стены текстуры и фона. Впечатление от текстуры старой окрашенной металлической поверхности, гофрированного металла. Стоковые фотографии создают ... Дюйм 300 PPi JPEG Files Blog; бесплатные товары ; Находит новые фото. - скачать бесплатно Картон текстуры гофрированный металлический старый забор | серый | металл бесшовные. Чтобы быстро найти нужную графику, скачайте 62 роялти бесплатно Paperboard texture metal! Рифленая, коричневая металлическая пластина стены текстуры бесшовные шаблон / металл концепции обоев.… # 94375767 - Иллюстрация: бесшовный фон, бесшовные фоновый узор ржавой гофрированной металлической текстуры в разрешениях. Используйте набор высококачественных изображений бесшовного фона с белой гофрированной металлической текстурой: 1 правильная графическая текстура коррозии. Дюймовые файлы JPEG 300 PPi доступны по цене и доступны для поиска из миллионов бесплатных стоковых иллюстраций за секунды и 16 ... Животные национального парка Ватнайёкюдль, Подписки на польские журналы, Прогноз команды Dream11 Grand League, Стипендия кардиологии больницы Сент-Винсента, Отклонить нулевую гипотезу, Домашнее лакомство для почек для собак, Соус с ветчиной и горчицей, 10 калорий из миндаля, Безопасны ли дивиденды Htgc? Д-р Алкайтис Отзывы, Ремонт фотоаппаратов Nikon Великобритания, Вакансии горного техника-технолога, "/>

Краткая информация о консервации 4: Кровля исторических зданий

ИНФОРМАЦИЯ О КОНСЕРВАЦИИ

Декоративная кровля. Фото: Сборник HABS, НПС.

Сара М. Свитсер

Водонепроницаемая крыша является основным средством сохранения конструкции, независимо от ее возраста, размера или конструкции. В системе, которая позволяет зданию работать как укрытие, крыша защищает от дождя, защищает от солнца и защищает от непогоды.

В некоторые периоды истории архитектуры крыша во многом придает архитектурный характер.Он определяет стиль и вносит свой вклад в эстетику здания. Шатровые крыши грузинской архитектуры, башни королевы Анны, мансардные крыши и изящные наклоны конструкций Shingle Style и Bungalow являются примерами использования кровли в качестве основного элемента дизайна.

Но независимо от того, насколько декоративен узор или насколько убедительна форма, крыша - очень уязвимый элемент укрытия, который неизбежно выйдет из строя. Плохая крыша приведет к ускоренному ухудшению состояния исторических строительных материалов - кирпичной кладки, дерева, штукатурки, краски - и вызовет общее разрушение основной конструкции. Кроме того, существует срочность ремонта протекающей крыши, поскольку такие затраты на ремонт быстро станут непомерно высокими. Хотя такое действие желательно сразу после обнаружения неисправности, следует тщательно выбирать методы временного ремонта, чтобы предотвратить непреднамеренное повреждение прочных или исторических кровельных материалов и связанных с ними элементов. Перед выполнением любых ремонтных работ следует понять историческую ценность материалов, использованных на крыше. Затем следует запланировать полный внутренний и внешний осмотр кровли, чтобы определить все причины неисправности и определить альтернативы для ремонта или замены кровли.

Глиняная черепица: Европейские поселенцы использовали глиняную черепицу для кровли еще в середине 17 века; много панелей (S-образная черепица), а также плоская кровельная черепица использовались в Джеймстауне, Вирджиния. В некоторых городах, таких как Нью-Йорк и Бостон, глина широко использовалась в качестве меры предосторожности против таких пожаров, как те, что охватили Лондон в 1666 году и выжгли Бостон в 1679 году.

Ремонт этой скатной крыши производился с использованием новой черепицы, удерживаемой на металлических подвесках.Фото: файлы NPS.

Обычная или плоская прямоугольная плитка, которая чаще всего использовалась с 17 по начало 19 века, имела размер 10 на 6 дюймов на 1/2 дюйма и имела два отверстия на одном конце для крепления гвоздя или колышка. Иногда использовался раствор. применяется между рядами для защиты плитки от сильного ветра.

В середине XIX века черепичные крыши часто заменяли крышами из листового металла, которые были легче и проще в установке и обслуживании. Однако на рубеже веков постройки в стиле романского возрождения и миссионерства создали новый спрос и популярность на этот живописный кровельный материал.

Slate: Еще одной практикой, которую поселенцы принесли в Новый Свет, была шиферная кровля. Свидетельства кровельного сланца были найдены также среди руин Джеймстауна середины 17 века. Но из-за стоимости и времени, необходимого для получения материала, который в основном импортировался из Уэльса, использование сланца изначально было ограничено. Даже в Филадельфии (втором по величине городе англоязычного мира во время революции) сланцы были настолько редки, что «Дом с шиферной крышей» явно относился к дому Уильяма Пенна, построенному в конце 1600-х годов.Источники местного сланца, как известно, существовали вдоль восточного побережья от Мэна до Вирджинии, но трудности с внутренним транспортом ограничивали его доступность в городах и способствовали его расходу. Валлийский сланец продолжали импортироваться до тех пор, пока развитие каналов и железных дорог в середине XIX века не сделало американский сланец более доступным и экономичным.

Сланец

был популярен благодаря своей прочности, огнестойкости и эстетическому потенциалу. Поскольку сланец был доступен в разных цветах (красный, зеленый, фиолетовый и сине-серый), он был эффективным материалом для декоративных узоров на многих крышах XIX века (готический и мансардный стили).Сланец продолжал использоваться и в 20-м веке, особенно во многих зданиях в стиле эпохи Тюдоров в 1920-х годах.

Замена определенных исторических деталей важна для индивидуального исторического характера крыши, такой как эта кровля из гонтовой древесины с закругленным торцом. При реставрации дренаж вокруг слухового окна был улучшен за счет добавления тщательно скрытого современного металлического оклада. Фото: файлы NPS.

Битумная черепица: Деревянная черепица была популярна по всей стране во все периоды истории строительства.Размер и форма черепицы, а также детализация черепичной крыши различались в зависимости от региональных ремесленных практик. Люди в определенных регионах выработали предпочтение к местным породам древесины, наиболее подходящим для их целей. В Новой Англии и долине Делавэр часто использовалась белая сосна: на юге - кипарис и дуб; на крайнем западе красный кедр или красное дерево. Иногда для увеличения долговечности гонта применялось защитное покрытие, такое как смесь кирпичной крошки и рыбьего жира или краска из красного оксида железа и льняного масла.

Обычно в городских районах деревянные крыши заменяли более огнестойкими материалами, но в сельской местности это не было серьезной проблемой. Во многих викторианских загородных домах практика деревянной черепицы пережила технологические достижения металлической кровли в 19 веке, и на рубеже веков она полностью возродилась в своем тезке, стиле гонта. Колониальное возрождение и стили бунгало в 20-м веке сделали деревянную черепицу одним из самых модных отечественных кровельных материалов.

Оцинкованная черепица, имитирующая внешний вид панелей, оставалась популярной со второй половины 19 века до 20 века. Фото: файлы NPS.

Металл: Металлическая кровля в Америке - это в основном явление XIX века. До этого обычно использовались только свинец и медь. Например, свинцовая крыша накрывала «Розуэлл», один из величайших особняков Вирджинии 18 века.Но чаще всего для защитной накладки использовался свинец. Свинец, а также медь, покрывали поверхности крыши, где древесина, черепица или сланцевая черепица были неподходящими из-за наклона или формы крыши.

Медь со стоячими швами покрывала некоторые из наиболее известных крыш ранней Америки, включая крышу Крайст-Черч (1727–1744) в Филадельфии. Плоскошовная медь использовалась на многих куполах и куполах. Медные листы импортировались из Англии до конца 18 века, когда в Америке были развиты установки для прокатки листового металла.

Впервые было известно, что здесь производился листовой чугун, финансистом войны за независимость Робертом Моррисом, у которого был прокатный стан недалеко от Трентона, штат Нью-Джерси. На своей фабрике Моррис изготовил крышу своего особняка в Филадельфии, который он начал в 1794 году. Архитектор Бенджамин Х. Латроб использовал листовое железо, чтобы заменить крышу Принстонского «Нассау-холла», который был выпотрошен пожаром в 1802 году.

Метод гофрирования железа был первоначально запатентован в Англии в 1829 году.Гофрирование сделало листы жесткими и позволило увеличить пролет над более легким каркасом, а также сократить время и трудозатраты. В 1834 году американский архитектор Уильям Стрикленд предложил гофрированное железо для покрытия своего дизайна рыночной площади в Филадельфии.

Гальванизация цинком для защиты основного металла от ржавчины была разработана во Франции в 1837 году. К 1850-м годам этот материал использовался в почтовых отделениях и таможнях, а также в железнодорожных депо и на заводах. В 1857 году на улице Ю. была установлена ​​одна из первых металлических крыш на юге.С. Монетный двор в Новом Орлеане. Таким образом, Монетный двор был «защищен от огня» с помощью оцинкованной гофрированной железной крыши 20-го калибра на железных фермах.

Оловянная черепица, обычно с тиснением под дерево или черепицу, или с декоративным рисунком, была популярна как недорогой текстурированный кровельный материал. Фото: файлы NPS.

Оловянное железо, обычно называемое оловянной кровлей, широко использовалось в Канаде в 18 веке, но не было так распространено в Соединенных Штатах до более позднего времени. Томас Джефферсон был одним из первых сторонников жестяной кровли, и он установил жестяную крышу со стоячим фальцем на «Монтичелло» (около 1770–1802 гг.). В доме собраний на Арч-стрит (1804 г.) в Филадельфии оловянная черепица уложена елочкой на крыше «площади».

Однако, когда в этой стране были созданы прокатные станы, низкая стоимость, малый вес и низкие эксплуатационные расходы сделали жестяную пластину наиболее распространенным кровельным материалом. Рельефная жестяная черепица, поверхность которой создавала интересные узоры, была популярна по всей стране в конце 19 века.Жестяные крыши содержали хорошо окрашенными, обычно красными; или, как предложил архитектор А. Дж. Дэвис, в цвете, имитирующем зеленую патину меди.

Пластина Терне отличалась от белой жести тем, что ее окунули в сплав свинца и олова, что придало ей более тусклый оттенок. Историческая, а также современная документация часто путает эти два понятия, так что трудно определить, как часто использовались настоящие "терне".

Цинк вошел в употребление в 1820-х годах, в то время как олово стало популярным.Несмотря на то, что он был менее дорогим заменителем свинца, его преимущества были спорными, и он никогда широко не использовался в этой стране.

Прочие материалы: Битумная черепица и рулонная кровля использовались в 1890-х годах. Многие крыши из асбеста, алюминия, нержавеющей стали, гальванизированной стали и меди с свинцовым покрытием вскоре могут также иметь историческую ценность. Осведомленность об этих и других традициях кровельных материалов и их детализации будет способствовать более деликатной консервационной обработке.

Повреждения материалов поверхности

При возникновении проблем важно связаться с профессионалом, будь то архитектор, авторитетный подрядчик кровли или мастер, знакомый с неотъемлемыми характеристиками конкретной исторической кровельной системы. Эти специалисты могут посоветовать немедленные процедуры исправления и помочь спланировать более постоянный ремонт. Тщательное обследование кровли следует начинать с оценки существующего состояния и качества самого кровельного материала.Особое внимание следует уделить любому южному склону, потому что круглогодичное пребывание под прямыми солнечными лучами может привести к его первому разрушению.

Дерево: Срок службы некоторых исторических кровельных материалов ограничен из-за обычного органического разложения и «износа». Например, плоские поверхности деревянной черепицы разрушаются от дождя и ультрафиолетовых лучей. Некоторые виды более выносливы, чем другие, а сердцевина, например, прочнее и долговечнее, чем заболонь.

В идеале черепицу раскалывают так, чтобы волокна были перпендикулярны поверхности.Это связано с тем, что если черепица распиливается поперек волокон, влага может попасть в волокна и привести к порче древесины. Длительное увлажнение древесины или внутри нее позволяет расти мху или грибам, которые еще больше удерживают влагу и вызывают гниение.

Металл: Из неорганических кровельных материалов, используемых в исторических зданиях, наиболее распространенными, вероятно, являются листовые металлы: свинец, медь, цинк, жесть, листовая сталь и гальваническое железо. В разной степени каждый из этих листовых металлов может разрушиться от химического воздействия в виде точечной коррозии или образования полос.Это может быть вызвано переносящимися по воздуху загрязнителями; кислотная дождевая вода; кислоты из лишайника или мха; щелочи, содержащиеся в известковых растворах или портландцементе, которые могут находиться на прилегающих элементах и ​​смываются с поверхности крыши; или дубильные кислоты из прилегающей деревянной обшивки или черепицы из красного кедра или дуба.

Временная стабилизация или «консервация» с использованием таких материалов, как фанера и строительная бумага, может защитить крышу объекта до тех пор, пока ее не удастся должным образом отремонтировать или заменить. Фото: файлы NPS.

Коррозия из-за «гальванического воздействия» возникает, когда разнородные металлы, такие как медь и железо, используются в прямом контакте. Коррозия также может происходить, даже если металлы физически разделены; один из металлов будет химически реагировать против другого в присутствии электролита, такого как дождевая вода. В кровле такая ситуация может возникнуть, когда медная крыша украшена железным гребнем или когда в медных листах используются стальные гвозди. В некоторых случаях коррозию можно предотвратить, вставив пластиковый изолятор между разнородными материалами.В идеале застежки должны быть металлические, чуткие к причастным.

Железо ржавеет, если оно хорошо не окрашено или не покрыто металлическим покрытием. Исторически этой проблемы можно было избежать с помощью лужения или цинкования. Но долговечен этот способ лишь до тех пор, пока покрытие остается целым. Если покрытие изношено или повреждено, обнаженное железо заржавеет. Поэтому любой кровельный материал на основе железа должен быть загрунтован, а его поверхность должна быть хорошо окрашена, чтобы предотвратить коррозию.

Одной из причин износа листового металла является усталость.В зависимости от размера и толщины металлических листов износ и разрушение металла могут произойти на стыках или на любых выступах в оболочке в результате попеременного движения металла и тепловых изменений. Свинец будет разрываться из-за «ползучести» или гравитационного напряжения, которое заставляет материал перемещаться по скату крыши.

Шифер: Пожалуй, самыми прочными кровельными материалами являются шифер и черепица. Оба кажутся неразрушимыми, но они различаются по качеству. Некоторые сланцы твердые и прочные, но при этом не хрупкие.Мягкие сланцы более подвержены эрозии и воздействию химических веществ, переносимых по воздуху и дождевой воде, из-за которых сланцы изнашиваются в отверстиях для гвоздей, расслаиваются или ломаются. Зимой сланец очень подвержен растрескиванию льда или ледяным завалам.

Плитка: Плитка хорошо выдерживает погодные условия, но имеет тенденцию трескаться или ломаться при ударе, например, от веток деревьев или при неправильной походке. Как и шифер, плитка не выдерживает большой вес. Плитка низкого качества, недостаточно обожженная во время производства, будет трескаться и раскалываться под воздействием циклов замораживания и оттаивания на своих пористых поверхностях.

Отказ систем поддержки

После определения состояния кровельного материала необходимо проверить соответствующие элементы и опорные системы снаружи и изнутри крыши. Водосточные желоба и водосточные трубы нуждаются в периодической чистке и обслуживании, поскольку они заполняются разнообразным мусором, в результате чего вода скапливается и просачивается под кровельные элементы. Вода в конечном итоге приведет к разрушению крепежа, обшивки и конструкции кровли. Зимой ежедневные циклы замораживания-оттаивания могут привести к образованию льдин под поверхностью крыши.Давление этих льдин сместит кровельный материал, особенно сланец, черепицу или черепицу. Более того, образование ледяных дамб над желобами может удерживать достаточно влаги, чтобы гнить обшивку или элементы конструкции.

Во многих крупных общественных зданиях по периметру крыши установлены водосточные желоба. Водосточные трубы для этих водосточных желобов могут проходить внутри стен здания, или водосточные трубы могут проходить через поверхность крыши или через парапет к наружным водосточным водостокам. Эти системы могут быть эффективными при правильном обслуживании; однако, если уклон крыши недостаточен для хорошего стока или если уловители засоряются, дождевая вода образует лужи на поверхности крыши. Внутренние водосточные трубы могут собирать мусор и, таким образом, подниматься вверх, возможно, просачивая воду в окружающие стены. Наружные водосточные трубы могут заполняться водой, которая в холодную погоду может замерзнуть и потрескать трубы. Трубы от встроенного желоба к наружному водостоку также могут просачивать воду в окружающую конструкцию крыши или стены.

Отказ системы окладов обычно является основной причиной износа кровли. Следует тщательно осмотреть гидроизоляцию на предмет неисправности, вызванной плохим качеством изготовления, термическим напряжением или износом металла (как самого материала гидроизоляции, так и крепежа). При использовании многих кровельных материалов замена гидроизоляции на существующей крыше является серьезной операцией, которая может потребовать больших участков поверхности крыши. Поэтому первоочередное внимание следует уделять установке высококачественного гидроизоляционного материала на новую или замененную крышу. Помните, некоторые кровельные и отделочные материалы несовместимы. .

Из-за того, что крыша хорошо видна, сланцевая отделка слуховых окон важна для характера этой конструкции. Фото: файлы NPS.

Крепеж и зажимы для крыши также должны быть изготовлены из материала, совместимого со всеми другими используемыми материалами, или иметь покрытие для предотвращения ржавчины. Например, дубильная кислота в дубе разъедает железные гвозди. Некоторые крыши, такие как шифер и листовой металл, могут выйти из строя, если их прибить слишком жестко.

Если конструкция крыши кажется прочной и ничто не указывает на недавнее движение, наиболее тщательно исследуемой областью является основание крыши - обшивка или рейки. Опасные места могут быть рядом с листами крыши, под любыми наружными участками, на пересечении плоскостей крыши или на вертикальных поверхностях, таких как слуховые окна. Проникновение воды, указывающее на брешь в кровельной поверхности или проблеск, должно быть легко заметным, обычно в виде влажного пятна или пятна. Зондирование небольшим перочинным ножом может выявить гниль, которая может указывать на ранее не обнаруженное повреждение кровельной мембраны.Также следует отметить заражение насекомыми, проявляющееся в виде небольших выходных отверстий и обломков (опилок). Конденсат на нижней стороне кровли нежелателен и свидетельствует о неправильной вентиляции. Влага плохо скажется на любом рубероиде; хорошая крыша остается сухой внутри и снаружи.

Понимание потенциальных слабых мест кровельного материала также требует знания трудностей ремонта. Отдельные сланцы можно заменить, как правило, без серьезных повреждений остальной части крыши, но замена гидроизоляции на шиферной крыше может потребовать значительного удаления окружающих сланцев.Если испортилась основа или поддерживающий материал, многие поверхностные материалы, такие как шифер или плитка, можно использовать повторно, если с ними обращаться осторожно во время ремонта. Такие проблемы следует оценивать в начале любого проекта, чтобы определить, можно ли эффективно залатать крышу или ее следует полностью заменить.

Будет ли ремонт эффективен? Затраты на техническое обслуживание имеют тенденцию многократно увеличиваться, когда возникают проблемы. Поскольку стоимость рабочей силы возрастает, повторный ремонт может скоро сравняться со стоимостью новой крыши.

Чем прочнее поверхность изначально, тем легче за ней ухаживать. Некоторые кровельные материалы, такие как шифер, дороги в установке, но если используются высококачественный шифер и оклад, он прослужит 40–60 лет при минимальном уходе. Хотя стоимость установки крыши будет высокой, низкие затраты на техническое обслуживание снизят стоимость кровли в течение всего срока службы.

В проекте реставрации, исследование документов и физическое обследование здания обычно позволяют установить историю крыши.Документальное исследование должно включать любые оригинальные планы или спецификации здания, предварительные страховые обзоры, описания в газетах или личные документы и файлы людей, которые владели или принимали участие в истории здания. Старые фотографии здания могут свидетельствовать об отсутствии деталей.

Наряду с глубоким пониманием любой письменной истории здания, физическое исследование кровли и ее структуры может выявить информацию об истории строительства крыши.Если исходить из общего впечатления от конструкции, есть ли какие-либо изменения в уклоне крыши, ее конфигурации или кровельных материалах? Возможно, есть очевидные пятна или изменения в узоре наружной кирпичной кладки, где двускатная крыша была заменена на двускатную или где был добавлен целый верхний этаж. Возможно, очевидны стилистические изменения в линии крыши, мансардных окнах или орнаменте. Эти наблюдения могут помочь понять любое важное изменение и определить направление дальнейших исследований.

Поскольку большинство крыш физически не подлежат тщательной проверке, «принцип наименьших усилий», вероятно, ограничил объем и качество предыдущего ремонта или замены, и обычно остаются значительные свидетельства более ранней поверхности крыши. Иногда старую крышу можно найти как основу нынешней открытой крыши. Оригинальная кровля может оставаться неповрежденной в неудобных местах под более поздними элементами крыши. Часто, если на чердаке есть незаконченное пространство, остатки кровли могут быть сброшены и оставлены, когда крыша строилась или ремонтировалась.Если конфигурация крыши была изменена, часть исходного материала может остаться под существующей крышей. Иногда целые секции крыши и каркаса крыши остаются нетронутыми под более высокой крышей. Профиль и / или всплески более ранней крыши могут быть видны на внутренней стороне стен на уровне перестройки. Если кажется, что обшивка или обрешетка пережили изменения кровельной поверхности, они могут содержать признаки кровельных систем. Они могут выглядеть как следы грязи, которые создают «тени» от кровельного материала, или как сломанные или вбитые в дерево гвозди.а не вытащены во время предыдущих переделок или ремонтов. Деревянные заглушки в конструкции крыши могут указывать на то, что ранее были удалены дымоходы или световые люки. Любые металлические украшения, которые могли существовать, могут быть обозначены якорями или необычными отметками вдоль конька или на других краях крыши. Это первичное свидетельство важно для полного понимания истории крыши.

Следует проявлять осторожность при датировании ранней «ткани» по признаку единственного предмета, поскольку переработка материалов не является новшеством середины 20 века.Плотники веками повторно использовали материалы, обшивали и обрамляли элементы в интересах экономии. Следовательно, любой анализ найденных материалов, таких как гвозди или следы пилы на дереве, требует точного знания истории местных строительных практик, прежде чем можно будет сделать окончательный вывод. Полезно установить последовательность истории строительства крыши и кровельных материалов; любую историческую ткань или соответствующие свидетельства на крыше следует сфотографировать, измерить и записать для использования в будущем.

Во время ремонтных работ могут неожиданно появиться полезные улики. Очень важно вести записи о любых работах в историческом здании до, во время и после проекта. Фотографии, как правило, являются самым простым и быстрым методом и должны включать общие виды и детали желобов, окладов, слуховых окон, дымоходов, впадин, выступов и карнизов. Все фотографии должны быть немедленно промаркированы, чтобы гарантировать точную идентификацию в будущем. Особого внимания заслуживает любой узор или рисунок на кровле.Например, шиферные крыши часто являются декоративными и имеют небольшие изменения в размере, цвете и текстуре, например, постепенно уменьшающуюся длину беговой дорожки от карниза до пика. Если не обратить внимание на это перед началом проекта, могут возникнуть проблемы с заменой поверхности. Стандартным справочным материалом для этого этапа работы является «Запись исторических зданий», составленный Харли Дж. Макки для исследования исторических зданий Америки, Служба национальных парков, Вашингтон, округ Колумбия, 1970.

Хороший дизайн и качественные материалы для поверхности крыши, креплений и окладов сводят к минимуму поломки. Фото: файлы NPS.

Потребуется консультация специалиста для оценки различных аспектов замены исторической крыши. За некоторыми исключениями, сегодня доступны большинство исторических кровельных материалов. В противном случае архитектор или группа по сохранению, которые ранее работали с материалом того же типа, могут порекомендовать поставщиков. Специальные кровельные материалы, такие как черепица или металлическая черепица с тиснением, могут быть произведены производителями сопутствующих товаров, которые обычно используются в других местах, снаружи или внутри конструкции.Исторические материалы обычно можно найти при некотором творческом мышлении и исследованиях.

Ремесленные приемы: Определение ремесленных приемов, используемых при установке исторической крыши, является еще одной важной задачей при восстановлении кровли. Первые строители очень гордились своей работой, и опыт показал, что «деревенские» или необычные конструкции, коммерчески называемые «ранними американцами», являются изобретением 20-го века. Например, исторически сложилось так, что деревянная черепица при изготовлении подвергалась нескольким различным операциям, включая раскалывание вручную и сглаживание поверхности протяжным ножом.В современной номенклатуре таким же предметом может быть черепица с коническим сечением, которая была обработана. К сожалению, рустикальный внешний вид имеющейся сегодня в продаже «раскрошенной вручную» и повторно распиленной черепицы не имеет ничего общего с кровельными материалами ручной работы, которые использовались на ранних американских зданиях.

Первые мастера работали, руководствуясь здравым смыслом; они поняли свои материалы. Например, они знали, что деревянная черепица должна быть относительно узкой; Опоясывающий лишай шириной более 6 дюймов может расколоться при ходьбе, или он может скручиваться или трескаться при изменении температуры и влажности.Важно понимать эти аспекты мастерства, помня, что люди хотели, чтобы их крыши были водонепроницаемыми и служили долгое время. Недавнее использование черепицы "матушки гуся" на исторических сооружениях - это серьезная недооценка навыков первых мастеров.

Авторы: Поиск современного мастера, который воспроизвел бы исторические детали, может потребовать определенных усилий. Это может даже включать некоторые специальные инструкции для повышения его понимания определенных исторических ремесленных практик.В то же время может быть бессмысленным (и дорогостоящим) следовать историческим ремесленным практикам в любой конструкции, которая не будет видна на готовом продукте. Но если детали кровли хорошо видны, их внешний вид должен основываться на архитектурных свидетельствах или исторических прототипах. Например, расстояние между швами на металлической крыше со стоячим фальцем повлияет на общий масштаб здания и, следовательно, должно соответствовать исходным размерам швов.

Многие старые кровельные работы больше не выполняются из-за современных усовершенствований.Перед началом проекта настоятельно рекомендуется изучить и проанализировать конкретные детали крыши вместе с подрядчиком. Например, одна из первых ремесленных практик заключалась в отделке гребня деревянной черепичной крыши «гребнем» крыши, то есть верхний ряд одного ската крыши был равномерно расширен за вершину, чтобы защитить гребень и обеспечить некоторая защита от непогоды для необработанных горизонтальных краев черепицы на другом склоне. Если известно, что «гребешок» был правильной деталью, его следует использовать.Хотя этот метод оставляет верхний курс уязвимым для погодных условий, замаскированная светящаяся полоса усилит это слабое место.

Детальные чертежи или образец макета помогут убедиться, что подрядчик или мастер понимают масштабы и особые требования проекта. Никогда не следует предполагать, что современный плотник, сланец, слесарь или кровельщик знает все исторические подробности. Надзор так же важен, как и любой другой этап процесса.

Использование исторического кровельного материала на строении может быть ограничено строительными нормами и правилами или доступностью материалов, и в этом случае необходимо будет найти подходящую альтернативу.

Некоторые муниципальные строительные нормы и правила разрешают использование кровельных материалов в исторических районах. В других случаях могут быть получены индивидуальные отклонения. Большинство современных систем отопления и приготовления пищи работают на газе, электричестве или масле - ни один из них не выделяет горячих углей, которые исторически были причиной пожаров на крышах. Там, где используются дровяные камины или печи, искрогасители в верхней части дымоходов помогают предотвратить утечку горящего материала, тем самым уменьшая количество пожаров, которые начинаются на крыше.В большинстве штатов страховые ставки были уравновешены, чтобы отразить пересмотренные соображения относительно рисков, связанных с различными кровельными материалами.

В проекте восстановления могут быть веские причины для замены крыши материалом, отличным от оригинала. Историческая кровля может быть недоступна, или стоимость приобретения специально изготовленных материалов может оказаться непомерно высокой. Но решение использовать альтернативный материал следует тщательно взвесить с учетом первостепенной важности - сохранить исторический характер здания.Если крыша плоская и не видна с любого этажа здания, и если есть преимущества в замене современной сборной композитной крыши на то, что могло бы быть плоской металлической крышей, то экономически и строительно целесообразнее будет заменить ее. использовать современный кровельный метод. Но если крышу хорошо видно, альтернативный материал должен как можно точнее соответствовать масштабу, текстуре и окраске исторического кровельного материала.

Асфальтовая черепица или керамическая плитка - обычные материалы-заменители, предназначенные для дублирования внешнего вида деревянной черепицы, сланца или плитки.В настоящее время доступна огнеупорная, обработанная деревянная черепица. Однако обработанная древесина имеет тенденцию быть хрупкой, и для ее укладки может потребоваться дополнительный уход (и расходы). В некоторых случаях приемлемой альтернативой может быть черепица, уложенная с прослойкой из огнестойкой строительной бумаги.

Медь со свинцовым покрытием, сталь с терновым покрытием и сталь с алюминиевым / оцинкованным покрытием могут успешно заменить олово, терновую пластину, цинк или свинец. Сталь с медным покрытием - менее дорогой (и менее прочный) заменитель листовой меди.

Поиск альтернативных кровельных материалов не новость. Еще в 18 веке из-за боязни пожара многие деревянные черепичные или дощатые крыши были заменены листовым металлом или глиняной черепицей. Некоторые исторические крыши были неудачными с самого начала из-за чрезмерно амбициозного и наивного использования материалов при их первоначальной разработке. Исследование конструкции может показать, что неправильно спроектированная или легко воспламеняемая крыша была заменена на раннем этапе ее истории, и поэтому восстановление более позднего материала крыши будет иметь веский прецедент.В некоторых городах замена листового металла на дома из первых рядов произошла, как только стал доступен рулонный материал.

Стоимость и простота обслуживания могут потребовать замены материала, полностью отличающегося по внешнему виду от оригинала. Практические проблемы (ветер, погода и наклон крыши) следует сопоставить с историческими соображениями о масштабе, текстуре и цвете. Иногда эффект от альтернативного материала будет минимальным. Но на крышах с высокой степенью видимости и узором или текстурой замена может серьезно изменить архитектурный характер здания.

Может потребоваться немедленная и временная стабилизация, чтобы предотвратить дальнейшее ухудшение, до тех пор, пока исследования не помогут определить, как следует восстанавливать или восстанавливать крышу, или пока не будет предоставлено финансирование для выполнения надлежащих работ. Простое покрытие из наружной фанеры или рулонной кровли может обеспечить адекватную защиту, но любое временное покрытие следует применять с осторожностью. Следует проявлять осторожность, чтобы не перегрузить конструкцию крыши, а также не повредить или разрушить исторические свидетельства или ткань, которые могут быть встроены в новую крышу позднее.В этом смысле ремонт с применением герметиков или битумных заплаток следует признать потенциально опасными, поскольку их трудно удалить, а в лучшем случае они носят временный характер.

Архитектор или подрядчик должен предупредить владельца о любых мерах предосторожности, которые необходимо предпринять против конкретных опасностей при установке кровельного материала. Например, пайка листового металла может представлять опасность пожара либо из-за открытого пламени, либо из-за перегрева и необнаруженного тления материалов деревянной основы.

Следует тщательно продумать дизайн и размещение любых современных кровельных принадлежностей, таких как водопроводные трубы, вентиляционные отверстия или телевизионные антенны. Рассмотрение следует начать с размещения современной сантехники внутри здания, в противном случае серия вентиляционных труб может пробить мембрану крыши в различных местах, создавая проблемы с обслуживанием, а также эстетические. Установки кондиционирования воздуха, размещенные на чердаке, потребуют вентиляционных отверстий, которые, в свою очередь, требуют продуманной конструкции. Включение их в неиспользуемые дымоходы в прошлом было очень успешным.

Всякий раз, когда требуются водостоки и водосточные трубы, которых исторически не было в здании, дополнения следует делать как можно ненавязчивее, возможно, покрасив их в цвет, совместимый с соседней стеной или отделкой.

Особые проблемы, присущие конструкции сложной исторической крыши, можно решить посредством регулярного технического обслуживания. Форма и детализация являются важными элементами исторического характера здания и не должны изменяться, несмотря на использование альтернативных материалов поверхности.Фото: файлы NPS.

Хотя новая крыша может быть прекрасным объектом, она недолго будет защищать ее без надлежащего ухода. Не реже двух раз в год следует проверять крышу по контрольному списку. Все изменения должны регистрироваться и сообщаться. Должны быть установлены инструкции для любого пешеходного движения, которое может потребоваться для обслуживания крыши. По многим кровельным материалам вообще нельзя ходить. Для некоторых - сланца, асбеста и глиняной черепицы - самонесущая лестница может быть повешена над коньком крыши, или доски могут быть натянуты на поверхность крыши.Такие предметы должны быть специально сконструированы и храниться в складских помещениях, доступных для крыши. Если для наружных работ требуются подвесные леса, будьте осторожны, чтобы анкеры не проникали, не ломались и не изнашивали кровельную поверхность, желоба или гидроизоляцию.

Любая кровельная система должна быть признана самоподдерживающейся мембраной, но которая может быть легко повреждена вторжением, например, пешеходным движением или упавшими ветками деревьев. Определенные предметы следует проверять в определенное время.Например, в желобах обычно скапливаются листья и мусор весной и осенью, а также после сильного дождя. Скрытые экраны желобов как на водосточных трубах, так и по всей длине водостока могут помочь сохранить их в чистоте. Поверхностный материал также потребует проверки после шторма. Периодическая проверка нижней стороны крыши с чердака после шторма или зимних морозов может дать раннее предупреждение о любых утечках. Как правило, повреждение от воды или льда менее вероятно на крыше, которая имеет хороший светоотражатель снаружи и хорошо вентилируется и изолирована изнутри. Конкретные инструкции по уходу за различными кровельными материалами следует получить у архитектора или подрядчика.

Важнейшими составляющими для замены и обслуживания исторической крыши являются:

  • Понимание исторического характера здания и сочувствие к нему.
  • Тщательный осмотр и запись существующей крыши и любых свидетельств более ранних крыш.
  • Учет исторического мастерства , а также их детализация и воплощение в обновлении, где бы это ни было видно.
  • Наблюдение за кровельщиками или обслуживающим персоналом для обеспечения сохранности исторической ткани и правильного понимания объема и деталей проекта.
  • Рассмотрение альтернативных материалов , где нельзя использовать оригинал.
  • Циклическое обслуживание Программа, чтобы гарантировать, что персонал понимает, как заботиться о крыше и о конкретных проблемных местах, которые необходимо защитить.

Принимая во внимание эти моменты, можно будет сохранить архитектурный характер и физическую целостность кровли исторического здания.

Благодарности

Это краткое описание консервации было написано Сарой М. Свитсер , историком архитектуры, Отдел технической консервации. Большая часть технической информации была основана на неопубликованном отчете, подготовленном по контракту для этого офиса Джоном Г. и Дайаной С. Уэйт. Некоторая историческая информация была получена от Чарльза Э. Петерсона, FAIA, "American Notes", журнала Общества историков архитектуры. Иллюстрации к этому краткому описанию, не цитируемые специально, взяты из файлов Отдела технической консервации.

Настоящая публикация подготовлена ​​в соответствии с Законом о сохранении национальных исторических памятников 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической сохранности (TPS), Служба национальных парков, готовит стандарты, руководства и другие образовательные материалы по ответственным методам сохранения исторических памятников для широкой общественности.

Февраль 1978

Вооз, Джозеф Н., изд. Стандарты архитектурной графики . Нью-Йорк: John Wiley and Sons, Inc., 1970. (Современные типы кровли и детализация)

Бриггс, Мартин С. Краткая история строительных ремесел . Лондон: Oxford University Press, 1925. (Описание исторических кровельных материалов)

Бюллетень Ассоциации Консервационных Технологий . Vol. 2 (№ 12) 1970 г. (полностью на кровле)

Холстрем, Ингмар; и Сандстрем, Кристина. Обслуживание старых зданий: сохранение с технической и антикварной точки зрения. Стокгольм: Национальное шведское строительное исследование, 1972 г. (Содержит раздел, посвященный проблемам обслуживания крыш)

Инсолл, Дональд. Уход за старыми постройками сегодня . Лондон: The Architectural Press, 1972 г. (Отличное руководство по некоторым проблемам и решениям для исторических крыш)

Labine, R. A. Clem. «Ремонт шиферных крыш». Журнал «Старый дом» 3 (№12 декабря 1975 г.): 67.

Лефер, Генри. «Вид с высоты птичьего полета». Прогрессивная архитектура . (Март 1977 г.), стр. 8892. (Статья о современном листовом металле)

Национальная сланцевая ассоциация. Кровля из шифера . Перепечатка издания 1926 года, теперь доступная в Vermont Structural Slate Co., Inc., Fairhaven, VT 05743. (Отличный справочник по многочисленным конструкциям и деталям шиферных крыш)

Петерсон, Чарльз Э. «Железо в ранних американских крышах." The Smithsonian Journal of History 3 (№ 3). Под редакцией Питера К. Уэлша. Вашингтон, округ Колумбия: Смитсоновский институт, 1968, стр. 4176.

Уэйт, Диана С. Жестяная кровля девятнадцатого века и ее использование в Гайд-холле . Олбани: Исторический фонд штата Нью-Йорк, 1971.

___________. «Кровля для ранней Америки». Строительство Ранней Америки . Под редакцией Чарльза Э. Петерсона. Рэднор, Пенсильвания: Chilton Book Co., 1976.

Как установить фотоэлектрические солнечные панели на металлическую крышу


В этой статье показано, как прикрепить имеющиеся в продаже монтажные кронштейны для солнечных панелей к гофрированной металлической крыше, на которой отсутствуют плоские поверхности.На фото выше для установки фотоэлектрических панелей на крышу использовалась лестница.

Фотоэлектрические панели производят всю электроэнергию для этого гибридного дома из соломенных тюков за счет солнечного света. Все фотоэлектрические панели постоянно прикреплены к скатной крыше, выходящей на южную сторону. Металлочерепица со стоячим фальцем частично плоская, поэтому установить стойку не составит труда. Крыша моего дома сделана из гофрированного металла, поэтому на ней нет плоских поверхностей, на которых можно было бы установить алюминиевые монтажные кронштейны. Прочное соединение необходимо для фотоэлектрических панелей, чтобы выдержать высокие ветровые нагрузки и создать водонепроницаемое уплотнение в местах, где болты проникают в поверхность крыши.Нам нужна была монтажная платформа, которая соответствовала изгибам металлической крыши, а также имела плоскую поверхность, с которой мог бы соприкасаться ножной кронштейн.

Вот как мы решили проблему.

Пластиковая древесина (например, Trex®, которая продается для настила на открытом воздухе) была распилена на ленточной пиле по профилю металлического кровельного покрытия. Этот материал был выбран из-за его доказанной прочности и длительного срока службы на открытом воздухе. Эта прокладка сделана для плоской поверхности для опоры алюминиевого монтажного кронштейна.По мере затягивания болтов специальная распорная втулка обеспечивает равномерное давление на гофрированный лист, поэтому нет вмятин или деформации. Из-за четырехдюймовой ширины новой монтажной платформы (она была вырезана из куска искусственного дерева 2 × 4 дюйма) теперь было место для перемещения места установки болта влево или вправо, чтобы центрировать его прямо над стропильной конструкцией крыши. под защитным покрытием.


Обратите внимание, что в основании контурной монтажной проставки был вырезан паз. Это предотвращает скопление воды на подъеме.На сам болт и вокруг него было нанесено большое количество силиконового герметика, чтобы вода не протекала через крышу.

В этом широком обзоре можно увидеть вертикальные направляющие системы UniRack SolarMount®, опирающиеся на специальные крепления из пластмассы и дерева. Затем к рельсам прикрепляются фотоэлектрические панели. Длинные деревянные полоски 2 × 3 дюйма используются в качестве временной подставки для ног, чтобы никто не скользил по гладкой поверхности. Они выдвигаются после того, как фотоэлектрические панели установлены и подключены.В целях безопасности при работе на такой крутой крыше важно надевать страховочную привязь. Ниже представлен чертеж монтажной системы в разрезе.


С установленными панелями этот дом будет удовлетворять все свои потребности в электричестве только за счет солнечного света.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
