Фото как подключить двойной выключатель на две лампочки: Схема подключения двухклавишного выключателя на две лампочки

Как подключить люстру к двухклавишному выключателю. Статья с фото.

Прочитав эту статью  вы наконец-то узнаете, как подключить люстру к двухклавишному выключателю. Более того, вы ее наконец-то подключите на радость родным и близким. Предельно понятную пошаговую инструкцию, а так же подробные фото в процессе, сделанные в процессе подключения вы найдете в этой статье!

Зачем нужны две клавиши для люстры?

Речь пойдет о квартирах не первой свежести, в которых проектом для подключения светильника большой комнаты предусматривалась трехжильная алюминиевая проводка и 2-к клавишный выключатель.

Объекты: люстра рожковая на шесть ламп, выключатель двухклавишный. На месте люстры могло бы оказаться также настенное бра или торшер. Суть бы не поменялась.

Изначально все лампы в люстре работают от одной клавиши. Вторая клавиша не используется.

Задача: подключить часть ламп на вторую клавишу для возможности управления яркостью люстры. Возможно и такое  решение 4+2 (одна- две  лампы нужны для просмотра телевизора).



Даже если вы не электрик, а юрист, то некоторые самостоятельные действия отверткой и пассатижами и, как следствие,  достигнутый положительный результат конвертируется в:

— удовлетворение собой;

— удовлетворенность жены и, как следствие, удовлетворение ею вами;

— сэкономленные деньги на «разливные напитки из кег»;

— басенки сыну, о всемогуществе папы.

 Для решения этой задачи вам потребуется всего ничего: указатель напряжения (индикаторная отвертка), пассатижи, изолента и специальные, но ооочень распространенные соединители  проводов  СИЗы (цветные колпачки) самые маленькие и чуть побольше по две штуки.(чтоб в магазин дважды не бегать, если первые не подойдут)

Подготовка места работы, снятие напряжения с люстры

 Прежде всего, проверьте наличия всего необходимого, чтобы из-за отсутствия чего-либо «дело не встало».

Встаньте на табуретку, удостоверьтесь, что голова не кружится, а табуретка не трещит.

      Если Вы с этим справились, то считайте, что полдела сделано.

      Далее по списку:

       1. Щелкая выключателем, отключаем свет в люстре.

       2. Снимаем (лучше всего) или укутываем в «пупырку» все хрупкие детали люстры, которые могут разбиться. По возможности, под место работы положите плотное одеяло, коврик. Это пригодится, когда вы, стоя на табуретке будете ронять то болтик, то отвертку, то хрустальную подвеску люстры (из личного опыта). Одеяло не даст им отлететь далеко и больно удариться. Не стоит класть мягкую ткань типа простыни – будете запинаться об нее.

     3. Откручивая фиксирующий болт, приспускаем чашку потолочного крепления, обнажая клеммник люстры с подводящими  тремя жилами провода извне.

      4. Убеждаемся, что выключатель снимает  напряжение на люстре. Для этого прикасаемся индикаторной отверткой по очереди к каждому проводу. Большой палец руки при этом должен касаться противоположного тупого конца отвертки. Если напряжение присутствует, то неоновая лампочка внутри отвертки будет светиться. Значит, выключатель подсоединен неправильно, но это не беда.



     Раз такое дело, то выключаем автомат в щитке. Ослабив болты в клеммнике, высвобождаем из него питающие, то есть приходящие извне три провода и разводим  в стороны таким образом, чтобы их не изолированные части не соприкасались ни чем.

    5. Теперь снова включаем обе клавиши выключателя. Два из трех проводов должны показывать наличие напряжения.  Это «фазы». Третий провод без напряжения «ноль». Примечаем его, пометив маркером, например.

   6. Выключаем свет на обеих клавишах. На выключатель вешаем бумажку (лепим стикер) с надписью «Не включать, убью»



Работа с нижней частью люстры

      7. Открутив центральную декоративную гайку, разбираем нижнюю часть люстры. Добираемся до распределительной коробки люстры. Изучаем содержимое.

8. Видим, что присутствует центральный провод, который состоит  из трех цветных жил, одна из которых желто-зеленого цвета. Это была «земля», которая станет у нас «фазой». Откручиваем ее от болта заземления.

9.  Видим, что из каждого рожка люстры приходит по два провода, синий и коричневый и каждый цвет сходится в пучок, соединенный с одной жилой главного провода. Раздербаниваем  аккуратно один из пучков, например коричневый, стараясь не повредить изоляцию проводов. Высвобождаем из пучка все коричневые провода.

10. Теперь необходимо правильно соединить  провода «по-новому». Исходя из выбранной стратегии будущей работы люстры (3+ 3 или  4+2) собираем путем скрутки нужное кол-во освобожденных коричневых проводов в два новых пучка, например 3+3 провода. К одному из пучков подматываем желто-зеленый «ноль», а к другому свободную красную жилу центрального провода и плотно скручиваем их изолированные части вместе. После, для крепости пучка,  рекомендуем обмотать его скрученную изолированную часть несколько раз изо-лентой. Накручиваем до упора на голый конец пучка СИЗ что поменьше. Если скрученные вместе жилы в него не входят, то возьмите СИЗ размером побольше (вот для чего вы их купили 4 штуки). Слетать он не должен. Голые части проводов торчать из него не должны. Если будут торчать, намотайте на них еще изо-ленты.

 Все. С низом люстры закончили, но декоративную чашку пока не одеваем.

Работа с верхней частью люстры

11. Переходим к последней части. Перебираем верхнюю часть люстры. Откручиваем и выбрасываем желто-зеленый «огрызок» провода  от клеммника и заземляющего болта в чашке. Основной, идущий снизу желто-зеленый провод остается в клеммнике. Вставляем и затягиваем с его другой стороны одну из «фаз» (провод, который «светился»).

12.  Вставляем и затягиваем в клеммник вторую «фазу» напротив красного провода.

13. Вставляем и затягиваем в клеммник «ноль», напротив последнего, нетронутого нами синего провода, идущего снизу. Все! Свободных концов больше нет, все провода под контролем.



14.  Щелкаем поочередно клавишами выключателя. Ураа!!! Работает!



15. Собираем люстру. Убираем инструмент. Идем в магазин.


Автор: Интернет-магазин светильников и электрики Новосвет 74.

При копировании материала ссылка на источник novosvet74.ru обязательна

Схема подключения двухклавишного выключателя на две лампочки: монтаж

Прокладка проводов

Моделируя реальные условия, в первую очередь, проложим питающий провод через защитное устройство (в настоящем монтаже все питание на сеть идет через силовой щиток). Для большей функциональности принято использовать универсальные трехжильные провода. При необходимости это дает возможность использовать лишнюю жилу в качестве заземления, например, для светильника.

Следующим идет провод для питания распределительной коробки от защитного устройства (на фотографии он синего цвета, и идет напрямую к выключателю, см. фото выше). Затем – от коробки к выключателю. Не забывайте оставлять примерно 10-15 см свободной длины у тех концов провода, которые находятся внутри распредкоробки, чтобы облегчить последующее скручивание и укладывание жил. Аналогичный запас длины следует оставить для подключения выключателя.

Затем поочередно отводим провода на первую и вторую комнату. В реальных условиях, конечно же, лампы будут находиться на большом расстоянии, но на схеме мы располагаем их недалеко от неё.

Плюсы и минусы управления с нескольких точек

Основным достоинством решения подключить 2 выключателя на 1 лампочку является повышение уровня комфорта. Такая схема позволяет не тратить время на возвращение к месту установки коммутационного аппарата, чтобы деактивировать освещение. Также применение подобного принципа управления позволяет экономить электроэнергию за счет уменьшения времени работы осветительных элементов.

Минусов у подобной системы немного, но главный из них – по положению одного выключателя невозможно определить, подано ли напряжение на светильники. Также к минусам можно отнести необходимость принятия дополнительных технических решений при необходимости приоритетного управления светом с центрального пульта.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Чем отличаются элементы, отвечающие за подключение проводки?

Для проведении работ удобнее выключатели, оснащенные самозажимными клеммами. Чтобы зафиксировать провод, следует лишь зачистить его и закрепить в клемме. В зажимах же кабель приходится прижимать винтом. Причем с течением времени соединение может ослабиться. Приходится периодически проводить проверку и при необходимости подкручивать винт.

Корпус выключателя может быть изготовлен из пластика или керамики. Второй вариант используется для больших нагрузок.

В некоторых моделях выключателей применяется встроенная подсветка. Она удобна, если в темной комнате требуется найти устройство для включения света.

Смотка проводов в схему

Т.к. в нашей схеме, распределительная коробка не использовалась, то этот этап был не актуален, но если вы работаете с ней, то продолжаем. Следующим этапом является соединение проводов между собой в распределительной коробке. Здесь следует начинать с питающего провода, идущего от устройства защиты. Для подготовки следует зачистить его часть, находящуюся внутри коробки, от внешней изоляции, и каждую жилу по отдельности – на 4 см от края. Далее, точно таким же образом, подготовить провод, идущий от коробки к выключателю.

Теперь, согласно схеме, нужно передать фазу на выключатель. Именно на данном шаге и становится понятно, почему цвет проводов так важен для удобного и безопасного монтажа.

Соединяем две жилы, цвет которых обозначает фазу, и скрепляем их вместе, либо скручиваем по часовой стрелке.

Удобно первые несколько витков сделать руками, а затем работать плоскогубцами. Согласно учебникам, стандартная скрутка не должна составлять более 7 витков.

Имейте в виду, что на сегодня использование скрутки запрещено требованиями по монтажу электросетей. Рассказываем мы об этом методе, лишь потому, что это наиболее удобный и понятный для представления, способ. Разрешенными методами соединения жил на сегодня являются пайка, опрессовка, сварка, зажимные, винтовые и аналогичные сжимы (на фото выше, именно зажимами мы и пользовались).

Теперь работаем с жилой, подающей питание на первый светильник. Сначала, по уже определенному алгоритму, зачищаем провод, ведущий от распредкоробки к патрону, оставив около 4 см голой жилы.

Берем жилу того цвета, который означает фазу, и соединяем с одной из свободных жил провода, идущего от выключателя.

Заземляющую жилу, как и в предыдущих случаях, обматываем изолирующей лентой. После этого зачищаем провод со второго патрона, оголяем жилы, изолируем заземление.

Фазу скручиваем с оставшейся свободной жилой от выключателя.

Из трех «нулей» делаем одну скрутку и отводим в сторону, чтобы избежать случайного накладывания оголенных контактов друг на друга.

На этом этапе можно сказать, что рабочая схема готова, осталось лишь провести испытание.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

• Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
• Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
• Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль»

Этот способ опасен для здоровья, потому действуем очень осторожно

Необходимые инструменты и материалы

Чтобы сделать необходимое отверстие и установить выключатель, монтаж предполагает применение ряда инструментов:

• дрель с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор с коронками для сверления;
• строительная смесь, гипс, алебастр — для фиксирования выключателя, заделки отверстий;
• простая и крестообразная отвертки — ими будут выкручиваться детали выключателя и затягиваться клеммы;
• индикаторная отвертка — поможет определить фазу, ноль, зафиксировать наличие/отсутствие напряжения в сети;
• острый нож — нужен для чистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
• плоскогубцы (нужны не всегда) — требуются для обжатия кабелей;
• дюбели необходимого размера (в зависимости от типа выключателя, материала стены).

Все инструменты электрика должны иметь защитную изоляцию, предотвращающую удар тока через металлические детали. Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами.

Если нет разводки, придется вначале монтировать распределительную коробку, без которой реализация такой схемы невозможна. Провода лучше приобретать качественные, с готовой пометкой фазы, ноля, заземления — монтаж на порядок упрощается.

Подбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего применяется кабель на 1,5 мм.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Схема контактов одноклавишного и двухклавишного проходного прибора.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

• спросив у продавца;
• изучив паспорт на включатель;
• по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

Подключение двухкнопочного выключателя

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

• Обычно применяются:
• самозажимные клеммы;
• винтовые зажимы;
• колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.

Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.

1. Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
2. 2 отвертки – плоскую и крестовую;
3. монтажный или канцелярский нож либо другое устройство для снятия изоляции;
4. пассатижи либо бокорезы;
5. уровень строительный.

https://youtube.com/watch?v=RWI_-tMXtDA

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов. Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке

Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7. Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Двухконтурная люстра — схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

• слабый свет – первая клавиша — две лампы;
• средний свет – вторая клавиша — три лампы;
• сильный свет – обе клавиши — все пять ламп.

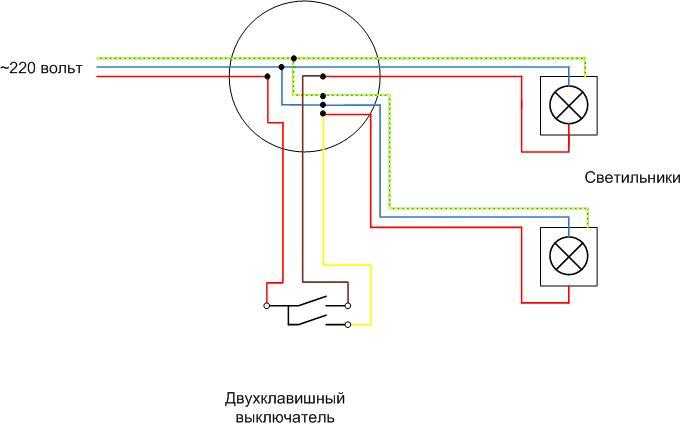

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Переключатель

— Как переподключить два выключателя света с четырьмя черными проводами?

Недавно мы переехали в квартиру, и я хотел заменить некоторые устаревшие диммеры обычными выключателями света, чтобы иметь возможность использовать светодиодные лампы. В итоге снял два выключателя света, но не записал и не сфотографировал, как это было раньше подключено.

Я прошерстил форум и нашел несколько советов для людей с похожей проблемой, но мой, кажется, немного отличается. У меня выходит 4 черных провода, 4 белых провода, которые соединены косичками, и 4 провода заземления, соединены косичками. Из заземляющих проводов выходят два провода, которые подключаются к выключателям света.

Как я понял из других постов, 4 белых провода часто соединяются косичками.

Проблема в том, что я понятия не имею, к какой клемме подключить четыре провода. Я испробовал все возможности, и лучшее, что я могу сделать, это заставить работать один из выключателей света. Кроме того, по-видимому, один из этих проводов ведет в ванную, и теперь я не могу заставить работать ни один из этих светильников.

Наконец, я попытался соединить два черных провода с левой стороны и два черных провода с правой стороны, а затем провести провод к каждому выключателю. Это заставляло работать оба выключателя (и свет в ванной), но каждый выключатель питал оба светильника (т. е. если я включаю один выключатель, загораются оба. Затем, если я включаю второй выключатель, ничего не меняется. И свет не может контролироваться индивидуально).

Если это будет полезно, я могу сфотографировать провода в том виде, в котором они есть сейчас, но по сути это отражает рисунок ниже (без учета проводов заземления).

Фактическое изображение коробки:

• выключатель
• кухня
• свет

5

Применить логику ; И некоторые средства отслеживания каждого черного провода по отдельности.

Один для подачи питания, один для подключения к ванной, один для одного набора ламп, один для другого набора ламп.

Если вы соединили все вместе и освещение в ванной работает (без выключателей), тогда один из подключенных проводов является питанием, а провод, к которому он подключен, — это освещение в ванной. Поскольку вы все запутали, соединив два комплекта из двух, отсоедините один комплект из двух, и если это не повлияет на освещение в ванной, то это были два светильника, которые должны быть переключены.

Если это ДЕЙСТВИТЕЛЬНО влияет на освещение в ванной, то это была входящая мощность и питание на освещение в ванной. Другая пара должна быть светом.

Если выключатели влияют на свет в ванной, вы этого не говорили.

Входящий источник питания подключается к подаче света в ванной, а одна сторона оба переключателя.

Коммутируемая мощность на каждый светильник подключается отдельно к другой стороне каждого переключателя.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Установка выключателя света Stock-Fotos und Bilder

• CREATIVE
• EDITORIAL
• VIDEOS

Beste Übereinstimmung

Neuestes

0003

AM wallbtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 Monateangepasster Zeitraum

Lizenzfrei

Lizenzpflichtig

RF und rm 9003 9028 DOMENGSE

. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. значков линий услуг электрика. медвежий барер строгий. — установка выключателя света со стоковой графикой, -клипартом, -мультфильмами и -символами электрической линии, символами — editierbare schlaganfall — установка выключателя света со стоковой графикой, -клипартом, -мультфильмами и -символами электрички — установка выключателя света со стоковыми фотографиями и изображениями электрификации neubau — установка выключателя света stock-fotos und bilderafrican american женщина фиксация выключателя света — установка выключателя света stock-fotos und bilderelektriker installiert lichtschalter zu hause — установка выключателя света stock-fotos und bilderelektriker, der einen dimmer installiert, um die beleuchtung in einem haus zu steuern — установка выключателя света сток-фото и бильдер африканец американец мит аккуборер — установка выключателя света сток-фото и бильдерэлектрикер ersetzt ein switch — установка выключателя света сток-фото и бильдеркроппед руки установка выключателя света на стену — установка выключателя света сток-фото и бильдерстром -icon-set — установка выключателя света сток-графикен, -клипарт , -мультфильмы и -symbolemann, установка нового выключателя света — установка выключателя света сток-фото и установка выключателя света сток-фото и сборка солнечной энергии тонкая линия значки-bearbeitbare штрих — установка выключателя света сток-графика, -клипарт , -cartoons und -symbolebesatzungsarbeiter vor ort — установка выключателя света stock-fotos und bilderelektriker dünne liniensymbole — bearbeitbarer kontur — установка выключателя света stock-grafiken, -clipart, -cartoons und -symboleelektroer-dienstleistungskonzept — установка выключателя света stock-grafiken, -clipart , -cartoons und -symboleelektriker installiert lichtschalter zu hause — установка выключателя света сток-фото и бильярд плохо подогнанный выключатель света — установка выключателя света сток-фото и бильдерэлектрикер dienstleistungen konzept design. — установка выключателя сток-график, -клипарт, -мультфильмы и -символкропированная рука установка выключателей света на стену — установка выключателя света сток-фото и бильдеркроппед рука установка выключателей света на стену — установка выключателя света сток-фото и бильдердрахтустановка — установка выключателя света stock-fotos und bilderelektriker installiert lichtschalter — установка выключателя света stock-fotos und bilderelektriker, der verkabelung an neuem haus herstellt — установка выключателя света stock-fotos und bilderlight switch — установка выключателя света stock-fotos und bildermale Студент-электрик осматривает выключатель света в мастерской — установка выключателя света stock-fotos und bilderzwei elektriker-bauarbeiter installieren industriekabel — установка выключателя света stock-fotos und bilderzwei elektriker-bauarbeiter installieren industriekabel — установка выключателя света stock-fotos und bilderelektriker und kollegen überprüfen verdrahtung — установка выключателя света stock-fotos und bilderzwei elektrik er-ingenieure arbeiter Installation von Industriekabel — установка выключателя света stock-fotos und bilderman работа с электроустановкой — установка выключателя света stock-fotos und bilderinterior старого выключателя света — установка выключателя света stock-fotos und bilderустановка выключателя света в новая обшитая стена. — установка выключателя света stock-fotos und bilder Рабочий готовится к установке нити накаливания в стеклянную колбу на фабрике по производству лампочек 7 марта 2007 года в муниципалитете Чунцин, Китай. Традиционное…pov — руки за работой — установка выключателя стоковые фото и фотографии — руки за работой — установка выключателя стоковые фотографии и бильдерпов — руки за работой — установка выключателя стоковые фото и бильдерымолодой человек установка выключателя света — установка выключателя света стоковые фото и бильдерная электрическая стекдоза. — Установка выключателя света stock-fotos und bilderDavid Zamora работает над установкой выключателя света, работая над офисами Turnabout в Объединенной методистской церкви Уоррена. Разворот — это место, где… elektriker installieren lichtschalter — установка выключателей света, стоковые фото и бильдерконцептдизайн для электрооборудования. — установка выключателя света сток-график, -клипарт, -мультфильмы и -символиэлектрикер диенстлейстунген концепт дизайн. — установка выключателя света сток-график, -клипарт, -мультфильмы и -символиэлектрикер диенстлейстунген концепт дизайн. — установка выключателя света сток-график, -клипарт, -мультфильмы и символы солнечной энергии тонкие линии иконки-медвежий ход — установка выключателя света сток-графикен, -клипарт, -мультфильмы и -символ женский электрик студент, практикующий в мастерской — установка выключателя света- fotos und bildermale Студент-электрик, практикующий в мастерской — установка выключателя света — установка выключателя света сток-фотографии и бильдерпортрет на zwei elektrikern, die aufkabel für steckdosen auf der baustelle eines neubaus im innenbereich installieren — установка выключателя света сток-фотографии и бильдерцвай elektriker-ingenieure arbeiter Installation von Industriekabel — установка выключателя света сток-фото и бильдерцвай электрикер- ingenieure arbeiter Installation von Industriekabel — установка выключателя света stock-fotos und bilderporträt von zwei elektrikern, die aufkabel für steckdosen auf der baustelle eines neubaus im innenbereich installieren — установка выключателя света stock-fotos und bilderinstalling выключатель освещения с отверткой — установка выключателя света stock-fotos und bilderelektriker dienstleistungen konzept design.
