Как отремонтировать строительный фен — все виды поломок и их устранение

Как разобрать фен: порядок осмотра, разборки и ремонт

Разборка прибора не вызывает трудностей, если действовать в соответствии с инструкцией, иметь под рукой нужные инструменты и обладать хоть какими-то знаниями в области электроники.

Шнур

В первую очередь необходимо осмотреть провод. Начинать стоит с розетки, чтобы убедиться в наличии электроэнергии. Если свет есть, тогда переходят к проверке шнура — от корпуса к вилке. Осматривают целостность провода, ищут изломы, разрывы, оплавления. Внутри корпуса, после его разборки, наблюдают за состоянием электросопротивления — парой разъемных контактов, пайкой или проводкой с пластиковыми колпачками.

Неразъемное соединение

Если проводка заделана в пластиковые колпачки, значит речь идет о неразъемном соединении. Такой вариант довольно сложен для тестирования и требует наличия материалов:

обычная игла;
тестер;
лампа;
индикатор.

Проверка выполняется следующим образом:

К одной клемме присоединяют иголку — ее следует вставить в жилу питания возле колпачка до самой меди;
Вторая клемма охватывает усики вилки;
Прозванивают сразу обе жилы.

Полезно!

Не стоит делать больше одного прокола на жилу, поскольку эксплуатация устройства не исключает попадания влаги внутрь корпуса.

Контактная площадка

Гораздо легче прозвонить провод, когда места стыков видны невооруженным глазом. Если обнаружены повреждения, лучше заменить шнур на новый, у которого неразборная вилка. Второй вариант предпочтительней, поскольку в первом случае накладываются ограничения на выбор изоляционных материалов, предотвращающих попадание влаги на жилы.

Внимание!

Самое уязвимое место — на контакте провода с корпусом. Постоянные перегибы, скручивания шнура приводят к перетиранию, образованию трещин. Поврежденные медные жилы начинают искрить, сжигать изоленту и плавиться.

Выключатель и переключатель

Проверить работоспособность выключателя можно, выполнив короткое замыкание детали. Если используется трехпозиционный переключатель, соответствующую проверку потребуется произвести три раза — для каждого режима отдельно. Лучше зарисовать схему расположения проводов, чтобы не допустить ошибок при сборке.

После выявления дефекта его следует внимательно осмотреть и обработать. Следы гари нужно счистить надфилем, ластиком или шкуркой, контакты — обработать спиртом. Если какой-то элемент не подлежит восстановлению, его стоит заменить на новый аналогичный.

Вентилятор

Забитый воздуховод — распространенная проблема при эксплуатации техники. Если есть фильтр, его нужно снять и тщательно прочистить, забившуюся пыль получится убрать с помощью мягкой щетки. При обнаружении намотанных волос на ось мотора лучше снять вентилятор с вала, после чего удалять загрязнения.

Спирали

Чаще всего приспособления оснащены сразу несколькими нагревателями, которые внешне ничем не отличаются друг от друга. После разборки агрегата следует убедиться в идентичности нагревательных элементов, при наличии разрывов их нужно спаять или закрутить концы. Помимо этого, концы спирали можно соединить с помощью тонких медных трубочек.

Двигатель

На поломку мотора указывают возникновение сильного треска и наличие искр при включении. При обнаружении неисправности следует выпаять обмотку двигателя из электросхемы и проверить все соединения. Замена обмотки требует определенных навыков и знаний в области электрики, поэтому при отсутствии таковых лучше сразу обратиться к профессионалам.

Полезно!

Если обмотка исправна, достаточно очистить поверхность и оценить плотность прилегания щеток к медной поверхности. При этом вал должен свободно крутиться, а все трущиеся элементы лучше смазать.

Микросхема:

Гетинаксовая подложка периодически трескается, что приводит к разрыву дорожки. Если обнаружен поврежденный фрагмент, его следует заглубить, немного покрыв припоем;
О неисправности конденсатора говорит раздутие изделия, при поломке оно выгибается наружу. Если поломка выявлена, единственным выходом станет замена детали на новую;
Резистор при выгорании темнеет. Даже если он не вышел из строя, его стоит заменить.

Термостат

Отдельные модели оснащены функцией саморегуляции. Функционирование осуществляется путем использования резистивного делителя, у которого одно плечо отвечает за реагирование на температуру. В дальнейшем можно действовать следующим образом:

Ликвидировать датчик, разорвав цепь, после чего проверить работоспособность.
Замкнуть провода, понаблюдав за реакцией прибора.

Большая вероятность, что попытка не увенчается успехом, если устройство реагирует только на определенные значения сопротивления.

Как проверить исправность коллекторного двигателя фена

Если есть подозрения на то, что неисправен двигатель, то проверить его можно двумя способами:

Прозвонить мультиметром

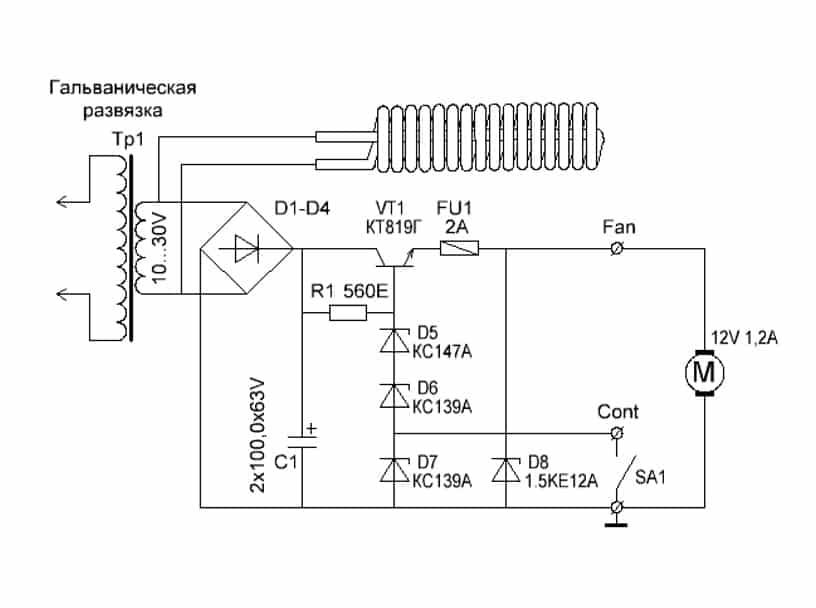

Подключить к источнику постоянного напряжения соответствующей величины. При этом учитывайте, что плату с диодным мостом нужно отсоединить. Чтобы ее не отсоединять, можно подключить к источнику переменного напряжения соответствующей величины, на которую рассчитан двигатель

Для прозвонки электромотора мультиметром, нужно подключить щупы к выводным контактам устройства. Наличие сопротивления говорит о том, что обмотка прибора не повреждена. Для того, чтобы убедиться в исправности этой детали, можно подать на него питание величиной 12-18В. Обычно напряжение питания двигателя фена указывается на корпусе, поэтому учитывайте это значение, чтобы не «спалить» обмотку ротора.

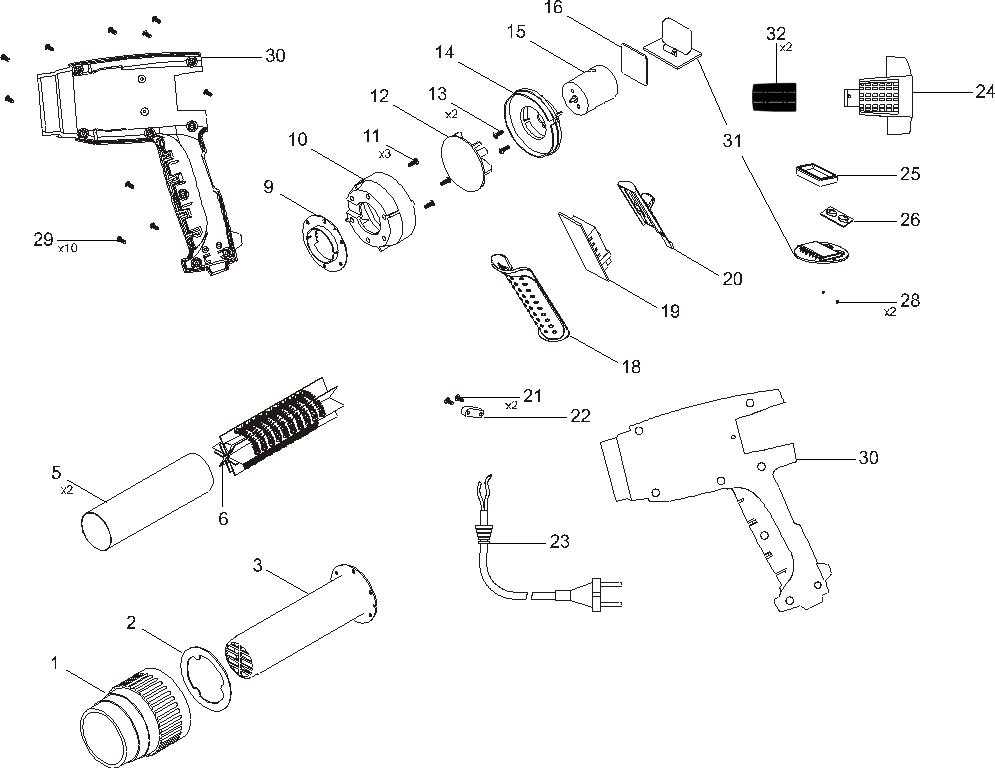

Устройство и принцип работы

Во всех моделях одинаковый набор деталей:

корпус;
вентилятор;
нагревательный элемент;
модуль управления;
сетевой шнур;

В двух словах принцип работы можно описать так. Вентилятор, засасывая воздух извне, направляет его в сопло, в котором есть спираль. Если она включена, то наружу будет поступать горячий поток воздуха.

Корпус прибора делают из прочного, жаростойкого пластика. Вентилятор собирают на коллекторном электродвигателе постоянного тока. Работает такой моторчик от напряжения 12, 18, 24 или 36 вольт. Редко встречаются движки переменного тока на 220 вольт.

Для нагревателя используют специальный каркас. Делают его из материала, не проводящего электричество и неспособного гореть. На каркас наматывается нихромовая проволока в виде спирали. По числу режимов прибора делают количество участков спирали.

При работе температура нагревательного элемента поднимается. Если его не охлаждать, то в считаные секунды может возникнуть пожар. Роль охладителя выполняет вентилятор.

Когда прибор влючен, термостат обдувается горячим воздухом. Когда температура элемента увеличивается до критической, контакты у спирали размыкаются. Это придумано, чтобы заставить вовремя отключаться нагревательный элемент.

Чтобы проконтролировать работу термостата, иногда устанавливают термопредохранитель. Он одноразового действия. При перегреве он просто сгорает, прерывая электрическую цепь нагревателя, заставляя устройство принудительно выключиться.

Советы экспертов

Эксперты советуют придерживаться следующих рекомендаций:

Причина поломки выявляется путём диагностики строительного фена. Не лишним будет выполнить разбор прибора, даже если дефект виден визуально.
Чтобы после разбора и устранения неполадки правильно собрать прибор, необходимо фиксировать все расположенные детали путём фотоаппарата. Можно начертить схему, но это труднее и требует детального, кропотливого разбора составляющих элементов.
При включении прибора исходит характерный еле слышимый звук. Если его вовсе нет либо появляются скрипы или шелест, то однозначно проблема — в движке.

Отремонтировать строительные фены достаточно легко, если всё делать правильно. Для этого нужно соблюдать чёткую последовательность действий, чтобы выявить поломку и быстро её устранить.

Как правильно разобрать

Демонтаж корпуса фена часто вызывает сложности, поскольку его части скрепляются при помощи внутренних защелок, и обнаружить их месторасположение с внешней стороны затруднительно. На любой разновидности устройства всегда имеется саморез, находящийся на рукоятке в области вхождения в корпус шнура питания. Как правило, саморез прикрыт декоративной заглушкой либо наклейкой. Приступая к разборке корпуса, нужно последовательно выполнить следующие действия:

Снять пластиковую заглушку либо убрать этикетку и открутить саморез.
Слегка разъединить части корпуса и найти расположение внутренних защелок. В большинстве случаев крепежные элементы располагаются в нижней части рукоятки и в области сопла.
Отжать защелки через образовавшийся зазор, воспользовавшись плоской отверткой. После расщепления боковых защелок верхние могут освободиться самостоятельно.
Разобрав корпус, проводят диагностику для определения имеющихся неисправностей.

Водяной тёплый пол

Водяной пол — конструкция из труб, которые уложены по определённой схеме (змейка или улитка). Такое устройство имеет продолжительный срок службы — более 50 лет, при условии использования качественного материала и соблюдении правил обслуживания тёплого пола.

Помимо трубопровода, по которому движется нагретая жидкость, гидропол оснащён:

байпасом;
циркуляционным насосом;
коллектором и электроприводом — они необходимы для регулировки водяных потоков;
балансировочным клапаном — он предназначен для смешивания холодного и горячего теплоносителя;
термостатом и терморегулятором — они отвечают за уровень нагрева.

Порядок осмотра и ремонт фена

Для того чтобы выполнить ремонт фена для волос необходимо его осмотреть. Прежде всего, любой осмотр начинается с цепи питания.

Ниже вы сможете просмотреть подробную инструкцию, которая поможет качественно выполнить ремонт фена для сушки волос. Эта инструкция подходит для всех видов фена.

Шнур

Перед осмотром шнура необходимо осмотреть розетку. В большинстве случаев именно она становится причиной поломки. Если с розеткой все нормально, тогда можно переходить к осмотру шнура. Все работы вам необходимо выполнять только на обесточенном приборе. При его осмотре вам визуально необходимо найти причину поломки. Если ее нет, тогда следует разобрать фен.

Внутри этого прибора вы можете столкнуться с несколькими вариантами электрического сопротивления провода:

Пара разъемных контактов.
Спайка.
Проводка размещена в пластиковых колпаках.

Последний вариант является наиболее сложным при выполнении ремонта. Ремонт фена в первую очередь начинается с «прозвонки» проводки. Звонок должен быть в двух жилах одновременно. При выполнении этого вида осмотра вам необходимо помнить, что нельзя делать больше двух отверстий в проводке фена.

Осмотреть контактную площадку фена сможет практически каждый. Вам необходимо взять это устройству в руки и визуально его посмотреть на наличие повреждений. Обычно если она имеет повреждения, тогда их можно увидеть с первого взгляда. Обычно поломку необходимо искать на стыке с корпусом фена. Если пылесос плохо всасывает, тогда тоже следует проверить шнур.

Выключатель и переключатель фена

Когда вы выполняете ремонт профессионального фена для волос вам необходимо замкнуть выключатель и проверить, как фен ответит на этот шаг. Перед началом ремонта фена вам необходимо записать схему расположения проводов. Проверка переключателя скорости и температуры происходит с помощью этой же схемы.

Если при осмотре вы найдете элемент, который работает неправильно, тогда вам необходимо провести его осмотр. Если вы найдете нагар, тогда убрать его можно с помощью ластика. Все контакты вам необходимо протереть спиртом. Если вы найдете сломанные детали, тогда их вы сможете заменить аналогами.
