Электрический теплый пол на лоджии: Электрический теплый пол на балконе

Электрический теплый пол на балконе

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Особенности использования теплых полов на балконе и лоджии

Электрический теплый пол на основе кабеля – на сегодняшний день самый оптимальный вариант для квартир, особенно при укладке под кафель. Водяные полы сложно установить, поскольку для этого, опять же, потребуется разрешение; пленочные не подходят для использования со стяжкой.

Теплый пол-кабель

Чаще всего под электрическими полами подразумевают кабельные системы. Они выпускаются в виде отдельного кабеля, заливаемого стяжкой, и в виде матов из сетки и кабеля, уже зафиксированного на ней.

Монтаж мата проще, поскольку он заливается плитонитом и не требует подготовки цементно-песчаной смеси. Но для помещений с высокими теплопотерями больше подходит кабель в стяжку. К таким помещениям как раз относятся балконы, лоджии или террасы.

Теплые полы в стяжку, как правило, имеют более высокую мощность, чем маты, а потому качественнее прогревают холодные помещения. При желании в квартире они могут использоваться и как основное отопление, превращаясь в своеобразную батарею на полу.

Под кабель дополнительно укладывается теплоизоляция, что опять же положительно влияет на качество обогрева: слой из пробки, пенополистирола или пенопластовых плит предотвратит утечку тепла вниз. Данные системы в обязательном порядке подключается к терморегулятору, который будет считывать информацию об уровне температуры пола и включать обогрев, когда это необходимо. При желании можно приобрести терморегулятор с двумя датчиками: температуры пола и температуры воздуха.

Рекомендуемая мощность кабеля для установки на лоджии — не менее 18 Вт/п.м. Такая мощность, например, у нагревательного кабеля Energy Cable, который подходит для монтажа на балконе, а также обогрева лоджий, террас, лестниц и других площадей, требующих постоянного и мощного обогрева.

Теплый пол, монтируемый в домах, и в особенности во влажных помещениях, должен иметь качественную изоляцию. Так, в кабеле Energy Cable электромагнитная и электрическая безопасность обеспечиваются двужильной конструкцией кабеля, фторполимерной изоляцией, защитным экраном из металлической сетки и фольги, а также внешней ПВХ-изоляцией.

Теплый пол на балкон Energy Cable

Установка теплых полов на балконе

Для каждого типа помещения нужно подбирать свою систему обогрева, ориентируясь на площадь, теплопотери, требования к уровню температуры и другие критерии. Однако общий порядок установки системы будет одинаковым:

• Удалите с пола старое напольное покрытие и очистите поверхность от мусора.
• Установите в стене монтажную коробку для терморегулятора. Сделайте штробу в стене для гофрированной трубки с термодатчиком.
• Уложите на пол теплоизоляцию. Для балконов используются пенопластовые плиты толщиной минимум 2 см.
• Если мощность системы больше 180 Вт/м?, сверху на теплоизоляцию уложите еще один слой бетона толщиной около 40 мм, а уже поверх него — кабель.
• Накройте теплоизоляцию слоем алюминиевой фольги для лучшего распределения тепла по поверхности.
• На изоляции и фольге с помощью саморезов и дюбелей закрепите монтажную ленту (металлическую сетку).
• Разместите в монтажной ленте греющий кабель с предварительно рассчитанным шагом (расстоянием между витками).
• Измерьте сопротивление греющего кабеля.
• Установите в полу трубку с датчиком и выведите ее конец к месту, где будет располагаться терморегулятор.
• Выведите холодный конец кабеля к монтажной коробке.
• Залейте бетонную стяжку толщиной 3-5 см.
• Подключите к терморегулятору кабель, датчик температуры и провода питания. Затем установите регулятор в монтажной коробке.
• Заделайте штробу в стене.
• Уложите напольное покрытие.

Включение Теплого пола возможно только после 28 дней после его монтажа, когда стяжка полностью высохнет.

Как сделать теплый пол на балконе или лоджии своими руками

Владельцы жилых домов или квартир с балконом всегда хотят использовать его как можно более эффективно. Ведь это дополнительное пространство дома можно приспособить под различные нужды. Застекленный балкон можно сделать оранжереей, рабочим кабинетом, да и просто местом для отдыха. При желании можно снять внутренние окна комнаты, ведущие на балкон и увеличить ее площадь.

Содержание

• 1 Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе
• 2 Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа
  • 2.1 Как провести монтаж водного пола?
• 3 Пол с электрическим подогревом: его достоинства и общая информация по установке
• 4 Инновационный способ утепления балконного покрытия: инфракрасное утепление пола
• 5 Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе

Чтобы чувствовать себя комфортабельней в этом помещении, нужно позаботиться о нескольких вещах: вставить шумоизолирующие и герметичные окна, а также продумать способ подогрева новой внутренней части дома в зимний или холодный период. Нужен ли теплый пол на лоджии или балконе, или можно обойтись и без него? Ответим так: тёплый пол на балконе с подогревом остается одним из лучших способов утепления балкона.

Вариант тёплого пола на лоджии в разрезе

Существует несколько способов сделать теплый балкон. Обычно используют один из трех вариантов, но какой лучше, решать потребителю:

• Водный подогрев;
• Электрический теплый пол;
• Инфракрасный подогрев полового покрытия.

Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа

Водяной способ обогрева пола балкона — это самый эффективный, и в то же время самый затратный тип утепления. Он характерен следующими преимуществами:

• Экономия пространства на балконе. Обычно это помещение достаточно небольшое по своим размерам: установив водное отопление можно сэкономить место, которое планировалось оставить под боковые радиаторы;
• Единовременные затраты на установку и обслуживание. После установки водяного тёплого пола нет необходимости тратить лишние средства на его обслуживание;
• Денежная экономия. Такой тип покрытия не требует увеличения трат на электроэнергию;
• Эффективный обогрев. При правильной планировке пол будет прогреваться равномерно по всей площади.

Принципиальная схема водяного тёплого пола с коллекторной системой

К сожалению, на балконе у теплого пола есть и несколько существенных недостатков:

• Сложность первичной установки. Этот процесс долгий, затратный по средствам и требует от мастера действительно профессиональных знаний в этой области;
• Проблема в устранении поломок. Если произойдет поломка гидравлической системы и возникнет утечка воды из радиаторных труб, скорее всего потребуется полное вскрытие покрытия, так как точечно выявить место протекания фактически невозможно;
• Медленная регулировка температуры подогрева;
• Потребность в установке дополнительного оборудования. Так как давление в водном стояке не везде стабильное, возможно понадобиться установка водяного насоса.

Как провести монтаж водного пола?

Процесс создания теплого балкона своими руками с водяным подогревом проводится в несколько этапов. Вначале выполняются подготовительные работы, очистка от пыли, мусора, первичная обработка пола перед установкой. Для этого демонтируют старую стяжку и проводят горизонтальное выравнивание покрытия. Затем на очищенный слой укладывается изоляционный материал, способный впитывать в себя воду — это облегчит решение проблем при появлении утечки жидкости из системы отопления.

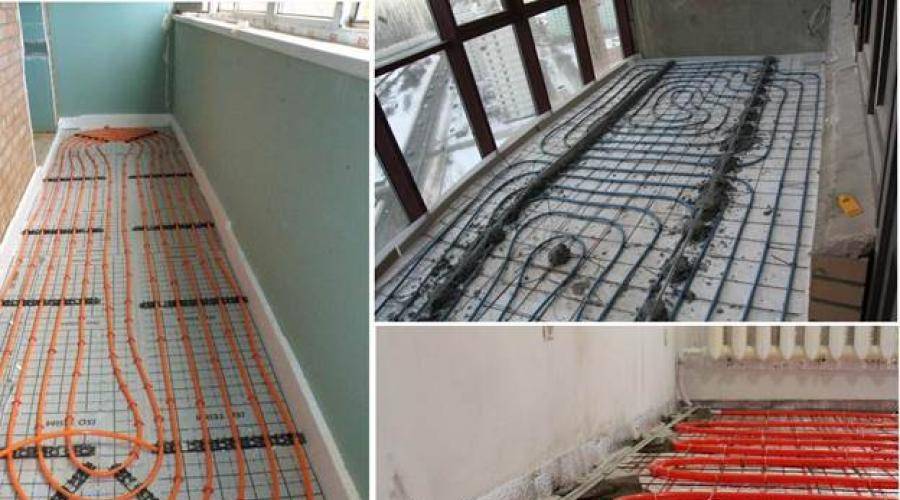

На фото: производится укладка магистральной трубы для тёплого пола

После установки гидроизоляции необходимо установить покрытия, обеспечивающие утепление пола. Типы второго слоя изоляционного покрытия зависят от того, какой способ отопления планируется применять: подключение к общей водной системе отопления или установка отдельного коллектора. В первом случае применяется обычный вспененный полиэтилен и пенополистирол, во втором — комбинированное покрытые из керамзита и пенополистирола.

Варианты укладки змеевика труб отопления

Выбор труб (их размер и диаметр) и дополнительного оборудования (коллектора, котла и прочих дополнительных устройств) зависит от площади балкона и способа подключения гидравлической системы отопления.

Пол с электрическим подогревом: его достоинства и общая информация по установке

Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:

• Быстрый монтаж покрытия;
• Удобная регулировка уровня температуры;
• Приемлемая цена за установку;
• Быстрое выявление и устранение неполадок;
• Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

Принципиальная схема устройства электрического тёплого пола

Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным — это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.

Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя.

Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.

Вариант устройства электрического подогрева на балконе по деревянным лагам

Теплый пол на балконе, на что нужно обратить внимание:

• Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
• Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе — однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
• Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4−5 см;
• Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
• Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.

Инновационный способ утепления балконного покрытия: инфракрасное утепление пола

Недавно на рынке появился новый материал, обеспечивающий подогрев полового покрытия — это специальная инфракрасная пленка. Она обеспечивает отопление с помощью инфракрасного излучения, которое полностью уходит внутрь помещения, при этом такой способ повышения температуры практически на 100% идеален, ведь тепло не рассеивается в воздухе.

Принципиальная схема устройства пола на лоджии с инфракрасным подогревом

Кроме этого существенного плюса, у данной системы отопления есть еще несколько преимуществ:

• Инфракрасное утепление пола экономней чем электрический способ обогрева;
• Установка инфракрасного покрытия достаточно простая: с этой задачей справятся даже любители.

Установка инфракрасных панелей для подогрева пола проводится в несколько этапов, которые заметно проще чем идентичные процессы при установке водной или электрической системы отопления. Для начала необходимо повести первичную подготовку пола. Это элементарная процедура, во время которой достаточно немного выровнять поверхность и удалить мелкий строительный мусор. Затем устанавливается теплоизоляционный слой. Этот слой занимает совсем немного места — его толщина может составлять всего несколько миллиметров. В качестве изоляционного материала используется специальный материал — изолон. Он идеально подходит для совместного использования с инфракрасными панелями, так как полностью отражает поступающее к нему тепло в обратную сторону, то есть, в нашем случае, все тепло будет идти вверх от пола. Дополнительный плюс материала заключается в том, что он обладает влагоотталкивающими характеристиками.

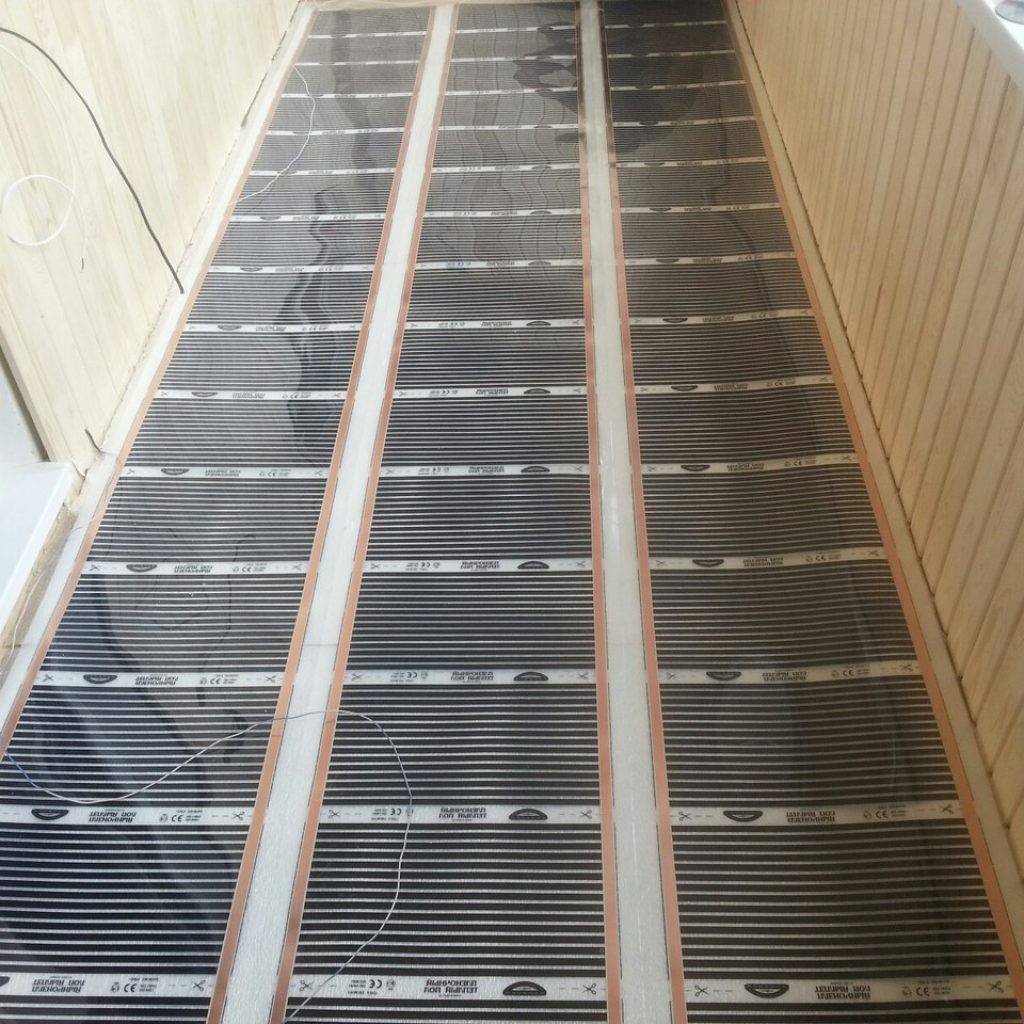

Так выглядят инфракрасные маты на лоджии

Тип используемых инфракрасных панелей зависит от того, какой материал будет использоваться для внешней поверхности пола. Если пленку планируется укладывать под плиткой, то нужно устанавливать панели стержневого типа: в них предусмотрены отверстия, обеспечивающие стяжку бетонного покрытия под панелями с клеем для плиток. При установке теплового покрытия под обычную поверхность пола, например, под ламинат, можно применять пленочный вариант покрытия.

Схема подключения инфракасных матов тёплого пола

Главный плюс монтажа теплого пола на балконе с помощью установки новой системы заключается в том, что нет необходимости проводить точные строительные замеры: например, выбирать толщину и диаметр труб, без чего водное отопление сделать невозможно или измерять теплоотдачу пола, без чего нормально сделать электрическое утепление пола будет неэффективным. Инфракрасное утепление пола для балкона — это простой, экономный и доступный способ утепления, идеальный для квартир и отдельных домов.

Поэтому, прежде чем приступить к укладке теплого пола, нужно изучить информацию по каждому виду обогрева. И только выбрав подходящие варианты, произведя замеры приступать к работе.

Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

Поделиться:

• Предыдущая записьУтепление балкона (лоджии) пеноплексом: технология и этапы работ
• Следующая записьИнфракрасный теплый пол на балконе под ламинат как оптимальный выбор

×

Рекомендуем посмотреть

вариантов обустройства и пошаговая инструкция

В качестве источника тепловой энергии для лоджии используются различные системы отопления, монтируемые преимущественно в пол. Они позволяют поддерживать оптимальную температуру, формировать максимально благоприятные условия.

Существует несколько вариантов установки теплых полов. Чтобы сделать правильный выбор, необходимо сравнить плюсы и минусы каждого решения.

Мы расскажем, какой теплый пол на балконе предпочтительнее в той или иной ситуации, а также дадим пошаговую инструкцию по монтажу системы обогрева.

Содержание статьи:

• Системы обогрева лоджий
• Маты обогрева и их виды
  • Плюсы и минусы матов обогрева
  • Монтаж матов обогрева
• Греющий электрический кабель
• Инфракрасная нагревательная пленка
  • Типы инфракрасных пленок
  • Существенные преимущества инфракрасной пленки
• Монтаж датчика температуры
• Принцип расчета напольных систем
• Выводы и полезное видео по теме

Системы обогрева лоджий

Существует несколько видов систем теплого пола, которые применяются для утепления балкона и лоджии.

Все устройства относятся к ::

• нагревательные маты;
• двухжильные нагревательные кабели;
• пленка с защитой от инфракрасного излучения.

Рассмотрим систему подробнее.

Фотогалерея

Фото

Устройство системы теплого пола на лоджии и застекленного утепленного балкона значительно расширит полезную площадь квартиры и загородного дома

Система отопления обеспечит условия не только для комфортного проживания, но и для устройства зимнего сада

На обустроенной утепленной лоджии будет возможность устроить детскую, что особенно актуально для малогабаритных густонаселенных квартир

Лоджии в офисных комплексах отлично подходят для использования в качестве комнаты отдыха. Однако для этого также потребуется теплый пол.

Если вы планируете расширить площадь квартиры за счет лоджии, то необходимо будет соорудить там теплые полы, чтобы сбалансировать уровень обогрева смежных помещений

Оборудованные и утепленные лоджии и балконы, обеспеченные полами с подогревом, гарантируют формирование нормальных условий для круглогодичной эксплуатации помещений

Теплые полы на лоджии не занимают полезной площади и не мешают передвижению, как обычные радиаторы

Теплые полы позволяют быстро обогреть небольшое пространство лоджий с балконами, могут стать основным и единственным источником тепла в них

Зона отдыха лоджии застекленная

Комната Зимний сад

Организация детской на меблированной лоджии

Комната отдыха в офисном здании

Теплый пол при перепланировке

Круглогодичное использование помещения

Теплый пол вместо радиаторов

Место для работы и уединения

900 38 нагревательные маты и их виды

Одной из самых популярных и бюджетных систем являются нагревательные маты. Сами по себе они представляют собой единый нагревательный кабель, волнообразно прикрепленный к специальной сетке из прочного стекловолокна. Приборы относятся к классу систем с кабельным обогревом, их монтаж осуществляется исключительно в полу.

Нагревательные маты могут иметь длину от 50 см до 3 метров; ширина кабеленесущего троса для армирующей сетки обычно 50 см

Источником тепла выступает одно- или двухжильный трос. Его диаметр колеблется в пределах 2,5-4,5 мм. Для работы матов необходим блок питания мощностью 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Промышленные нагревательные маты делятся на две группы.

По типу кабеля делятся на:

• одножильный;
• двухжильный;

Одноядерные системы . Их особенность в том, что их нужно укладывать так, чтобы два конца были подключены к термостату. Это сильно усложняет монтаж, так как требуется резка матов.

Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не вносят в помещения, где постоянно находятся люди.

Основным преимуществом одножильного отопительного оборудования является низкая цена, возможность реализации в ванной, туалете, кухонном помещении

Двухжильный мат — Расширенная одноядерная модификация. Здесь, помимо нагревательного стержня, есть электрический кабель. Введение его в конструкцию позволяет один конец подключить к термостату, а другой спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Двухжильный коврик практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно ввести не только в пол балкона, но и в любое другое помещение в качестве источника дополнительного тепла.

Нагревательные маты также различаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, вы можете прочитать ниже.

Как одножильные, так и двухжильные маты надежны, способны безукоризненно служить долгие годы. Обычно одножильные модификации тоньше двухжильных, обладают большей мощностью, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, преимущества и недостатки нагревательных матов.

1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
2. Система экономична, рационально потребляет электроэнергию. Если на балконе стоит мебель, то коврики под нее не подходят.
3. Нагревательные маты просты в установке. Единственное, что может вызвать сложности, это подключение системы к термостату.
4. Используйте маты для обогрева на короткое время. Они не рассчитаны на постоянную круглосуточную работу.

Плиточный клей можно наносить поверх матов и укладывать саму плитку. При выборе устройства учитывают площадь поверхности нагрева, теплопотери лоджии. Для монтажа на балкон нежелательно брать длинный коврик, так как устройство нельзя укоротить.

Уменьшаться будут только холодные концы, поэтому для балкона нужно подобрать устройство, максимально подходящее к площади пола.

Галерея изображений

Фото

Элементы обогрева пола лоджии

Полностью подготовлена ​​к установке системы

Укладка напольной плитки на нагревательные маты

Электроматы в нестандартных помещениях

Монтаж нагревательных матов

Монтаж нагревательных матов должен производиться с осторожностью. Важно защитить кабель от механических повреждений. Недопустимо использовать режущие и острые предметы при монтаже, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Для того, чтобы исключить вероятность этого казуса, установку желательно производить в обуви на мягкой подошве или без обуви, а перед установкой полностью очистить поверхность пола от загрязнений.

Следует соблюдать осторожность при укладке плитки, нанесении клея и зачистке швов. Во время этих операций кабель может быть случайно поврежден.

Устройство системы обогрева пола с использованием нагревательных матов включает ряд традиционных этапов:

Галерея изображений

Фото

На выровненное подготовленное основание, которым может служить и старая плитка, укладывают нагревательные маты

К выполняем поворот, разрезаем систему отопления по армирующей сетке, не задевая силовой кабель. Поверните коврик, используя трос в качестве точки поворота

Поверх уложенной системы нагревательных матов наносим плиточный клей, предназначенный для использования с системами отопления

Напольную керамику укладываем стандартным способом, соблюдая обычные технологические правила.

Этап 1: Укладка нагревательных матов на ровное основание

Этап 2: Открытые системы теплого пола

Этап 3: Нанесение плиточного клея на теплый пол

Этап 4: Укладка напольной плитки на теплый пол

Рассмотрим варианты для укладки матов на разные типы поверхностей.

На бетонный пол лоджии сначала укладывается теплоизоляционный материал, затем выравнивается пол, устанавливается амортизатор, который предотвратит деформацию при нагреве. Затем на амортизатор кладется мат, после чего он покрывается плиточным клеем, на который укладывается плитка.

На последнем этапе устанавливается защитная трубка на датчик температуры, термостат, подключаются холодные провода.

Перед укладкой мата, для обеспечения его максимальной эффективности, на пол можно уложить слой теплоизоляции (+)

Если пол на балконе укладывается деревянным, то поверхность сначала выравнивается бетонным слоем 7-9 мм, затем укладываются нагревательные маты, укладывается пенопласт, а затем пол покрывается деревом .

Если укладка производится на старый кафельный пол, то делается бетонная стяжка, устанавливается нагревательный элемент, покрывается плиточным клеем, затем создается новое плиточное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

Нагревательные маты легко устанавливаются на старый кафельный пол лоджии без его демонтажа (+)

Рассмотрим особенности монтажа подробнее.

Перед укладкой матов в поверхность пола необходимо составить схематический план укладки.

В проекте должны быть отображены:

• контур обогреваемой поверхности;
схема укладки
• ;
• расположение датчика температуры, регулятора температуры с учетом расположения силовой проводки.

Перед началом работ важно подготовить поверхность для укладки матов. Для этого на полу шпаклюются трещины. После его высыхания пол очищают от пыли и грязи. Если поверхность деревянная, убедитесь, что она надежно закреплена.

Перед укладкой необходимо установить паз для трубки, которая идет в комплекте с датчиком температуры. Важно, чтобы он располагался у верхнего края изделия на одинаковом расстоянии от нагревательных кабелей.

Во время работы трубку нужно с одной стороны проклеить изолентой, чтобы в нее не попал плиточный клей. Второй конец подключается к самому термостату, который находится в распределительной коробке.

Укладка может производиться двумя способами — кабелем вверх или кабелем вниз. Первый способ самый простой; чаще всего используется на практике.

Способ укладки кабеля вверх заключается в том, что маты укладываются сеткой. Далее с помощью клея устройство точечно крепится к поверхности пола.

После — плиточный клей необходимой толщины (обычно 3-5 мм) наносят на поверхность мата, после чего приступают к укладке плитки.

Важно равномерно распределить клей по поверхности мата во избежание образования воздушных пустот, так как в процессе эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель должен быть полностью погружен в теплопроводящую среду (плиточный клей и т.п.).

Способ, при котором кабель прокладывается кабелем вниз (т. е. сеткой вверх), более сложен в исполнении. Перед укладкой плитки делается рисунок мата. Для этого его расстилают так, чтобы он полностью закрывал нагретую поверхность.

Затем нарежьте сетку коврика, затем сверните ее в рулон. На пол наносится слой клея 2-3 мм, после чего мат разворачивается кабелем вниз и слегка прижимается.

При монтаже важно следить, чтобы расстояние между кабелями было не менее 5 см. Зубчатым шпателем непосредственно на нагревательный мат наносится второй слой клея толщиной 5-6 мм, после чего укладывается плитка.

Греющий электрический кабель

В основе любой системы теплого пола лежит нагревательный электрический кабель. Он выступает в роли основного нагревательного элемента. Управление осуществляется с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства напряжением 220 В.

Фотогалерея

Фото

Кабель теплого пола на лоджии

Изменение шага укладки кабеля

Крепление кабеля к армирующей сетке перед заливкой стяжки

Сложная схема укладки нагревательного змеевика

Кабельная система включает кабельную нагревательную секцию, основным ее элементом является двухжильный экранированный кабель, который с одной стороны соединен питающим проводником, защищенным рукавом, а с другой , по нагревательному стержню.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывается в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Преимущества кабеля:

• создаваемое устройством электромагнитное поле безопасно для человека;
• за счет использования малой мощности в конструкции нагревательного сердечника повышается износостойкость кабеля, срок его службы;
• простота установки; Пленка экранирующая
• обеспечивает электрическую, пожарную безопасность изделия, предохраняет его от механических повреждений.

Установка на бетонный пол имеет ряд особенностей. Желательно утеплить толщиной 20-30 мм или любым другим теплоизоляционным материалом.

Далее необходимо покрыть утеплитель бетонной стяжкой 10-15 мм. Это исключит контакт утеплителя с элементом теплого пола, иначе устройство может перегреться.

После процедуры монтажная лента укладывается на пол и закрепляется. Кабель укладывается равномерно волнообразно по всей площади. Важно, чтобы его узлы не пересекались. Радиус изгиба должен быть равен или более чем в 10 раз превышать диаметр кабеля. Закрепите устройство монтажной лентой, закрепив его выступающие части.

К одному терморегулятору можно подключить от двух и более нагревательных кабелей. Холодный конец установлен в коробе в шибере, расположенном в стене. Датчики монтируются между планками кабеля и выводятся в монтажную коробку. Питание 220 В от ближайшей розетки (+)

После укладки проверить соответствие фактического сопротивления нагревательной жилы данным в паспорте. Подключить кабель можно перед монтажом, чтобы проверить его работоспособность, а затем провести прокладку и стяжку.

Муфты должны располагаться в бетонной стяжке. Перед устройством муфты составляют схему прокладки кабеля, где определяют места расположения муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещается заводить участки нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки следует рассчитывать по паспорту.

Подробно с этапами укладки греющего кабеля на пол лоджии вас ознакомит краткая фотоинструкция:

Фотогалерея

Фото

Перед укладкой кабельной системы обогрева делаем ремонт основания. При необходимости расшить щели и заполнить их раствором

В месте, выбранном для установки терморегулятора, замуровываем стену для прокладки в ней кабеля в гофрированном пластиковом канале. В полу формируем ворота для укладки датчиков, подключенных к блоку управления

На ремонтируемый пол укладываем фольгированную гидроизоляцию, которая одновременно предотвратит утечку тепла в пол

Показанная в примере лоджия выполнена в форме Г. В месте соединения обрезанных панелей проклеиваем соединение линии с липкой лентой

На подложке у нас есть монтажные металлические полоски, которые будут фиксировать кабель. Крепим их к полу, затем петляем кабели с шагом 10 см

Устанавливаем термостат, подключаем к нему систему, датчики температуры закапываем в шиберы на полу. Проверка работоспособности собранной системы

Отключить питание системы. Устанавливаем маяки из металлопрофиля и устраиваем полусухую стяжку

Поверх тросового пола в стяжку укладываем гидроизоляцию, затем ламинат, не забываем заполнить борозду кабелем для блока управления гипсовым раствором

Шаг 1: Ремонт пола лоджии перед укладкой нагревательного кабеля

Шаг 2: Шлифовка стен и пола под кабелем термостата

Шаг 3: Укладка фольгированного утеплителя на пол

Этап 4: Клейкая лента Клей

Этап 5: Укладка нагревательного кабеля на основание

Этап 6: Подключение системы отопления к блоку управления

Этап 7: Устройство для стяжки теплого пола

Укладка напольного покрытия на теплый пол

Инфракрасная нагревательная пленка

Принцип работы инфракрасной пленки основан на генерации длинноволновых инфракрасных лучей. Само устройство представляет собой полотно, покрытое с обеих сторон полиэфирной пленкой. Он гибкий, что позволяет легко устанавливать его на любой части пола.

Для реализации не требуется заливка цементной стяжки или клеевой основы, пленка легко монтируется и демонтируется.

Слои пленки состоят из углеродного волокна и медных шин, за счет чего достигается 100% теплопередача. ИК-пленка эффективно работает при низких температурах, широко используется для укладки в пол лоджии

Пленка является своеобразным излучателем инфракрасных лучей, которые человек интерпретирует как тепло. Его максимальная температура нагрева составляет 50 °С.

Любая ИК-пленка состоит из:

• нагревательного углеродного элемента , который является преобразователем электроэнергии в тепло;
• биметаллические шины , с помощью которых подается энергия на нагревательные элементы;
• двухслойная полимерная пленка выполняющая функции защиты от механических повреждений.

Устройство работает от электрической сети 220-230 В.

Крепить пленку к полу можно степлером, клеевой основой или любым другим способом, в зависимости от типа покрытия, которое будет укладываться (+)

Ток, проходящий через компоненты системы, преобразуется в тепловую энергию, она передается в окружающую среду, которая затем нагревает воздушную массу вокруг себя.

Типы инфракрасных пленок

Существует большое разнообразие инфракрасных пленок, различающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низкотемпературные и высокотемпературные модели. Пленки также различаются по мощности, предельной температуре нагрева, толщине, ширине и областям применения.

Монтаж сплошной карбоновой пленки, используемой в качестве основной системы обогрева оборудованной лоджии, достаточно прост:

Фотогалерея

Фото

Шаг 1: Стяжка под пленочный пол

Шаг 2: Основание под пленочный пол

Этап 3: Укладка нагревательных панелей из углеволокна

Этап 4: Изоляция свободного края карбоновой пленки

Этап 5: Монтаж системы электрообогрева

Этап 6: Проклейка стыков битумной лентой

Этап 7: Крепление карбоновых листов скотчем

Этап 8: Укладка чистового покрытия

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно необратимо деформируется при воздействии высокой температуры.

Таким образом, высокотемпературные модификации должны .

Если напольным покрытием будет паркетная доска, ламинат, ковролин и т.п., то необходимо установить низкотемпературную систему, подогрев до +27°С. Для покрытия в виде плитки, керамзита, можно установить высокотемпературные модификации, вырабатывающие +45-+50°С

На лоджии можно установить теплую инфракрасную пленку как на пол, так и на стены и потолок. Дополнительно панели монтируются на обе стены под окнами, напротив окон. Этот метод нагрева называется — .

В Важно ориентироваться на область его применения.

Важные преимущества ИК-пленки

Эксперты выделяют ряд преимуществ ИК-пленки.

К основным преимуществам можно отнести:

• Экологическая безопасность – радиация считается полезной для здоровья;
• поддержание качества воздуха — при работе прибора нагревается не воздух, а предметы интерьера, поэтому кислород не испаряется, состав воздуха не меняется;
• отсутствие излучения электромагнитного типа;
• простота установки , широкие возможности настройки.

ИК пленка прочная, практически не выходит из строя, не требует ремонта.

Инфракрасные пленочные системы отлично подходят для использования на открытом воздухе. Их активно используют при обустройстве балконов и лоджий. Существенным преимуществом ИК-полов является то, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

Процесс установки ИК-системы на пол балкона будет представлен в следующей галерее:

Галерея изображений

Фото

Этап 1: Укладка изоляционной подложки

Этап 2: Расположение панелей нагревательной пленки

Этап 3: Покрытие ИК-пола

Этап 4: Подключение системы отопления к блоку управления

Если вы планируете выбрать ИК-пленку для балкона, предлагаем ознакомиться с информацией по установке и подключению таких теплый пол:

Монтаж датчика температуры

Для обеспечения необходимого микроклимата в помещении используйте терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК пленкой.

Функция термостата – поддержание заданной температуры, ее регулировка, оптимизация энергопотребления. В зависимости от модификации функции устройства могут быть разнообразными.

Принцип подключения термостата одинаков для любой системы. Рассмотрим особенности установки датчика температуры нагревательных матов.

Один термостат может одновременно регулировать температуру нескольких нагревательных матов. Соединяйте кабельные системы параллельно, максимальный ток не должен превышать 16 А, что соответствует 3600 Вт при 230 В

Если суммарная мощность матов больше, то требуется дополнительное оборудование в виде вводного автомата, УЗО, силового реле, размыкателя по направлениям, специального терморегулятора.

Для установки контроллера необходимо выполнить работы в следующем порядке:

• создать в стене специальное отверстие для крепления коробки;
• просверлить в стене углубление для установки силового провода и создать отверстие для прокладки соединительного канала;
• установить, настроить по инструкции;
• поместите датчики в гофрированную пластиковую трубку диаметром 16-20 мм.

Трубка должна быть герметична с одного конца для защиты проводов от попадания в растворы, воду. С противоположного конца трубка помещается в установленную коробку.

Регулятор рекомендуется располагать возле электропроводки, в целях экономии на питающей проводке желательно установить его на стене в жилом помещении в наиболее удобном месте

Допустимый радиус изгиба проводки не менее 5 см. Трубка с датчиками крепится к полу. Она должна проходить между петлями на расстоянии не менее 20 см.

Важно помнить, что при монтаже нельзя укорачивать нагревательный кабель, заменять питающие провода, вносить коррективы в конструкцию терморегулятора, проводить ремонтно-монтажные работы при включенном питании.

Принцип расчета систем перекрытий

Перед выбором любой напольной системы важно рассчитать мощность утеплителя, определить его необходимую длину.

Для этого необходимо рассчитать теплопотери лоджии. Через оконные проемы уходит много тепловой энергии, поэтому обеспечить температуру +20-+23°С довольно проблематично, особенно в зимнее время года. Поэтому рекомендуется устанавливать отопительное оборудование в режиме обогрева.

Рассчитать теплопотери балкона можно с помощью онлайн-калькулятора.

Перед установкой системы теплого пола на лоджии важно предварительно прогреть помещение

Рекомендуемая температура нагревательных матов, кабеля или инфракрасной пленки +26°С. Этот режим подходит для утепления паркетных полов. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, рекомендуемая температура кабеля +28-+31°С.

Обычно для лоджий требуется 160-180 Вт на м ² для отопления и 200-220 Вт на м ² для режима обогрева. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг монтажа, мощность системы.

Например, лоджия имеет площадь 2 м ² . На полу плитка, стяжка не планируется. Возьмем режим обогрева, для которого требуется 200 Вт на м ² . Далее определяем площадь обогрева.

Рассчитывается по формуле:

S _гр = S _всего -S _{и т. д} , Где

• S _{и т.д} — площадь, занимаемая шкафами и прочей мебелью;
• S _всего — общая площадь помещения.

Допустим, площадь, занимаемая мебелью, составляет 0,5 м ² . Тогда S _гр = 2-0,5 = 1,5. Для лоджии выбран режим обогрева, поэтому необходимая мощность кабеля составляет 200 Вт на м ² .

Тогда рекомендуемая мощность системы составляет 1,5 * 200 = 300 Вт на м ² .

Если стяжка не планируется, выбирайте тонкую тросовую систему, которая сможет полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно из таблиц с описанием характеристик оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

На основании таблицы определяем мощность мата, его размеры и длину по площади. В нашем примере мощность мата 0,25 кВт, а длина 17 м.

Далее ищем этап установки. Рассчитываем по формуле:

h = (S _гр * 100) / L _каб где

• h — шаг укладки;
• L _кабина — длина кабеля в метрах.

Подставляем значения в формулу, и получаем: h = 1,5*100\17 = 8,8 см.

При укладке матов или кабеля помните, что расстояние от стен должно быть 10 см.

Выводы и полезное видео по теме

В видео рассказывается об особенностях, общих принципах установки нагревательных матов:

Из видео вы можете узнать об особенностях установки и подключения терморегулятора:

Об установке ИК-пленки вы можете узнать из видео ниже:

Кабельные системы, ИК-пленка отличаются высоким качеством, низкой стоимостью, практичностью и долговечностью. Установить их можно самостоятельно без привлечения специалистов.

Важно только правильно подобрать оборудование с учетом площади обогреваемой поверхности, типа покрытия и других факторов.

Всем, кто интересуется вопросом обогрева балкона и использования теплого пола для обогрева лоджии, предлагаем оставлять комментарии и задавать вопросы. Контактная форма находится в нижнем блоке.

Бетонные полы с подогревом на террасе: поднимите ваше открытое пространство

Создание пола с подогревом в патио — отличный способ улучшить ваше наружное пространство. Это не только сделает пространство более удобным для использования, но также может увеличить стоимость вашего дома.

При выборе пола с подогревом для террасы важно учитывать климат в вашем районе. Если вы живете в более холодном климате, вам понадобится более прочный материал, способный выдерживать экстремальные температуры. Бетон — хороший вариант для более холодного климата, так как он хорошо сохраняет тепло и стоит относительно недорого. Если вы живете в более теплом климате, лучшим вариантом будет плитка, так как она не так хорошо сохраняет тепло, как бетон.

После того, как вы выбрали материал, пора приступить к планированию установки. Полы с подогревом во внутреннем дворике могут быть установлены профессионалом или энтузиастами-любителями, обладающими некоторыми базовыми навыками.

Наиболее важной частью установки является обеспечение надлежащей изоляции и покрытия нагревательных элементов. После укладки за полами с подогревом легко ухаживать. Просто подметите или удалите из шланга грязь или мусор и протрите их влажной тряпкой, чтобы они выглядели как новые.

Что такое тепловое излучение пола?

Излучаемое тепло в полу — это метод обогрева людей и предметов без помощи вентиляторов или другого механического оборудования. Это может быть выполнено с помощью гидравлической (водяной) или электрической системы (тепловые кабели под полом).

Как это работает

Лучистое тепло переносится посредством электромагнитного излучения. Это излучение создается тепловыми кабелями или водопроводными трубами. Когда эти длины волн перехватываются и преобразуются в тепло, они называются лучистой энергией. Энергия излучения поглощается предметами или людьми в комнате почти так же, как салон автомобиля нагревается под прямыми солнечными лучами. Электрический теплый пол не требует водопровода, электрических вентиляторов или насосов и, следовательно, требует меньшего обслуживания.

Можно ли использовать теплый пол под полом патио?

Электрический теплый пол можно использовать где угодно, если только кабели не подвергаются воздействию погодных условий. Это отличное решение для террас, позволяющее очистить пространство от снега и льда и наслаждаться им круглый год.

Теплый пол может быть установлен во время строительства террасы или после него. Типичная ретро-установка будет включать кабельную систему, покрытую бетоном толщиной не менее 2 дюймов. Для максимальной эффективности сначала можно уложить изоляционную плиту, чтобы свести к минимуму потери тепла, которые могут привести к перемещению излучаемого тепла под поверхность.

Преимущества полов с подогревом на террасе

Это означает, что вы можете использовать террасу для развлечения без необходимости часами убирать снег.

Если вы любите развлекаться во внутреннем дворике, он, скорее всего, будет часто использоваться летом и ранней осенью, но это только полгода. Как только температура падает и начинают падать снежинки, большинство домовладельцев накрывают свою уличную мебель и убирают грили в навесы для хранения. Подогреваемый пол патио может растопить снег и лед зимой, добавляя часы веселья для друзей и семьи на том, что в противном случае было бы пустой бетонной плитой:

• Нет необходимости многократно ходить в магазин за каменной солью
• Избегайте опасности, которую каменная соль представляет для вашего бетона, газона и цветочных клумб
• Поскользнуться и упасть из-за скользкого снега и льда теперь в прошлом

Продвиньтесь дальше, добавив лучистого тепла на наружные лестницы

Зачем останавливаться на патио? Лестницы и пешеходные дорожки, ведущие к месту отдыха на открытом воздухе и обратно, подвержены таким же опасностям погодных условий. Лестницы представляют собой крайнюю опасность, когда покрыты снегом и льдом, а расчищать их лопатой никогда не бывает весело. Простое нахождение на лестнице представляет опасность для человека, стоящего в снегу во время их расчистки.

Вы можете автоматически очищать свой бетонный дворик, лестницы, тротуары и пандусы для инвалидных колясок, установив внутрипольную систему лучистого обогрева, которую можно запрограммировать на работу в определенных погодных условиях, независимо от того, находитесь ли вы дома или нет. Вы сэкономите время и энергию, обеспечив безопасный путь для своей семьи и гостей, когда прогнозируется снег и лед.

Работа с подогревом для наилучших вариантов лучистого отопления под полом патио

Выбор наилучшего варианта обогрева бетонного пола патио требует совета профессионалов. Компания Warmup занимается разработкой систем теплого пола уже более 25 лет и обладает инженерным опытом, позволяющим определить правильную комбинацию продуктов для ваших нужд.
