Ремонт вытяжки крона на дому своими руками

Мы постараемся ответить на вопрос: ремонт вытяжки крона на дому своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Ремонтируем кухонную вытяжку

Кухонная вытяжка – это обязательный предмет в интерьере современной кухни. Сегодня помощь этого электроприбора сложно переоценить. Борьба с копотью, поглощение жировых частиц, фильтрация воздуха – вытяжка с легкостью выполнит перечисленные функции, надолго сохранив рабочие поверхности и кухонный гарнитур в чистоте!

Интенсивная эксплуатация и многочасовая работа рано или поздно приводит к тому, что прибор выходит из строя, огорчая своего владельца. Ремонт кухонных вытяжек можно произвести своими руками, не прибегая к помощи специалиста. Руководствуясь нехитрой инструкцией, вы сэкономите собственные средства.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

style=”display:block”

data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9967522739″
data-ad-format=”auto”>

Устранить неисправность электроприбора будет гораздо легче, если ознакомится с его строением. Традиционно кухонный воздухоочиститель торговых марок Cata, Krona, Кайзер или других работает по принципу вытяжного вентилятора. Принцип действия оборудования прост и понятен. Основой вытяжки выступает электромотор, который приводит в действие всю систему.

Ни один современный воздухоочистительный прибор не обходится без фильтров: жирового и угольного . Последний используется только в тех моделях, которые имеют режим рециркуляции (очистки воздуха и подачи его обратно в помещение).

Конструкция вытяжки включает также антивозвратный клапан. Функция этого элемента – стать преградой для проникновения в кухню посторонних запахов, насекомых либо мусора из вентиляционной шахты.

к меню ↑

Как показала практика, большинство пользователей вытяжек Cata, Krona и других популярных брендов жалуются на одни и те же «симптомы»:

прибор не включается;
не функционирует встроенная подсветка;
вытяжка плохо устраняет запахи.

По сути дела, ремонт кухонной вытяжки – задача посильная даже для тех, кто не имеет опыта ремонта техники своими руками. В силу того, что устройство электроприбора не сложнее вентилятора, можно за короткое время выявить и устранить причину, продлив жизнь технике.
к меню ↑

Самая распространенная из вышеперечисленных проблем у моделей Cata и Крона – снижение эффективности техники в устранении неприятных запахов в помещении. Многие связывают подобную поломку с неспособностью вентилятора качественно поглощать копоть. На самом деле решение задачи лежит на поверхности.

По правилам эксплуатации вытяжку следует включать за 5 минут до того, как вы приступите к приготовлению пищи. Выключение электроприбора нужно производить через 15 минут после того, как перестала работать плита.

Если вы придерживаетесь этих нехитрых правил, а запахи все равно не улетучиваются, придется заняться очисткой фильтров. Много времени это не займет! Открутите своими руками шурупы, чтобы добраться к угольному фильтру, и проведите его замену на новый.

Жироулавливающую решетку моделей Cata, Krona либо других доступных в продаже нужно тщательно помыть с помощью антижировых средств. Чтобы повысить эффективность проведенных процедур, следует подкрепить их чисткой воздухозаборных решеток.

Вторая по популярности проблема, которая возникает у пользователей – выход из строя встроенной подсветки. Основная причина подобной поломки – перегорание лампочки. После покупки в магазине ее замену можно с легкостью произвести своими руками. Если же указанные манипуляции не помогли, нужно проверить исправность выключателя освещения и целостность проводников.

Если техника вообще не включается, то здесь придется потрудиться, ведь причин может быть несколько:

Проверьте подключение к сети. Бывают случаи, когда вытяжка Cata не функционирует только потому, что вилка не плотно вставлена в розетку. Одновременно с тем, желательно произвести проверку щитка на предмет перегорания предохранителей. Если причина не найдена, внимательно осмотрите сетевой шнур, нет ли на нем дефектов.
Проверьте исправность выключателя. При отсутствии видимых повреждений снаружи вытяжки, на помощь придет тестер. Используя устройство, прозвоните сетевой шнур, соединительные проводники и выключатель, который подает напряжение технике. По результатам сделайте выводы: если при включенном полозке в выключателе нет контакта, то загвоздка именно в нем! В таком случае потребуется замена блока управления вентилятора.

Неисправность электромотора. Если проверка всех вышеперечисленных элементов подтвердила их исправность, значит дело в поломке двигателя. Чинить его своими руками – занятие трудоемкое и неблагодарное, поэтому проще произвести замену. Купить электромотор к вытяжкам Cata, Krona или технике других брендов можно в специализированном магазине.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Поломка воздухоочистительного вентилятора не станет для вас неприятной неожиданностью, если под рукой есть четкое руководство к действию!
к меню ↑

Сложно представить современную кухню без хорошей вытяжки, которая удаляет запахи, возникающие во время готовки, и обновляет воздух в помещении. Хотя устройство данного прибора не отличается особой сложностью, иногда могут возникать проблемы с его работоспособностью. Если вы относитесь к людям, которые при поломке бытовой техники стараются найти причину неисправности самостоятельно, прежде чем обращаться к специалистам, тогда данная статья для вас. Ниже мы рассмотрим, как осуществляется ремонт кухонных вытяжек своими руками при возникновении типичных проблем.

Основными компонентами любой вытяжки являются:

вытяжной вентилятор с электродвигателем;
схема переключения скоростей;
лампы освещения;
фильтры.

Стандартная электрическая схема кухонной вытяжки

Вращение вентилятора в вытяжках обеспечивается, как правило, много скоростным асинхронным двигателем.

К сведению! Конструкция много скоростного электродвигателя переменного тока включает короткозамкнутый ротор и статор с несколькими независимыми обмотками. Изменение частоты вращения двигателя достигается за счет разного подключения статорных обмоток.

Схема включения трех скоростного двигателя: когда переключатель находится в положении L,частота вращения минимальная, в положении H – максимальная

Сам вентилятор может иметь осевую или тангенциальную конструкцию. С точки зрения производительности, вторые предпочтительнее первых, поскольку способны создавать более стабильный воздушный поток. С точки зрения надежности, ситуация аналогичная – потеря одной лопасти практически не скажется на работоспособности тангенциальной конструкции, чего не скажешь про осевую. Поэтому ремонт кухонной вытяжки с заменой запчастей вытяжного вентилятора в тангенциальных моделях осуществляется реже.

Переключение скоростей в разных моделях может реализовываться посредством:

кнопок;
ползункового переключателя;
сенсора.

Первые два варианта являются самыми простыми. С помощью кнопок или передвижного рычажка коммутируются необходимые контакты, подавая напряжение на обмотки электродвигателя. Именно благодаря своей простоте, такие переключатели считаются достаточно надежными. Все, что может с ними произойти, это окисление или подгорание контактов. Но даже в этом случае ремонт не отличается особой сложностью.

Сенсорным управлением оснащаются более дорогие модели. Панель имеет дополнительную подсветку и выглядит очень стильно. Впрочем, ремонтопригодность сенсора невысокая. Зачастую приходится полностью менять вышедший из строя блок управления, который стоит немалых денег.

Кнопочный переключатель скоростей кухонной вытяжки

Освещение варочной поверхности является важным моментом в процессе приготовления пищи. Современные вытяжки могут оснащаться лампами накаливания, галогенными или светодиодными приборами, мощность и количество которых зависят от модели устройства.

Обратите внимание! Наиболее экономными являются светодиодные лампы. При одинаковом световом потоке они потребляют в 8-10 раз меньше мощности, чем лампы накаливания. Кроме того, их ресурс составляет более 30 000 часов.

В большинстве случаев ремонт кухонной вытяжки, у которой перегорела лампа подсветки, может осуществить своими руками любая домохозяйка. Однако бывают ситуации, когда требуется более профессиональный подход с использованием измерительных приборов.

Подсветка варочной поверхности

В кухонных вытяжках могут использоваться два вида фильтров: жировой и угольный. Жироулавливающий фильтр устанавливается на всех без исключения моделях, поскольку без него внутренние компоненты прибора очень быстро покроются маслянистой пленкой, что впоследствии приведет к их поломке. По количеству применений подобные фильтрационные элементы делятся на одноразовые и многоразовые. Первые изготавливаются из акрила, синтепона или флизелина и подлежат замене каждые 2-3 месяца. Вторые производятся из металла, поэтому их срок службы равнозначен сроку службы самой вытяжки.

Угольные фильтры устанавливаются в рециркуляционных моделях и предназначены для удаления запаха. Основу данных элементов составляет активированный уголь – качественный адсорбент, который очень хорошо поглощает всевозможные газы. Поскольку ресурс угольных фильтров не безграничен, они подлежат периодической замене, приблизительно 1 раз в 3-4 месяца.

Металлический жироулавливающий фильтр

Ремонт кухонный вытяжек на дому может потребоваться в результате возникновения разных проблем с эксплуатацией, самыми распространенными среди которых являются:

снижение производительности;
отсутствие освещения;
отсутствие какой-либо реакции на включение;
неисправность переключателя скорости;
поломкадвигателя.

Возможные причины:засорился фильтрационный элемент,поломка крыльчатки вытяжного вентилятора.

Ремонт:Промойте под водой с использованием моющих средств металлический жироулавливающий фильтр и/или поменяйте одноразовый фильтр. В случае неисправности вентилятора (как правило, ломается одна или несколько лопастей) необходимо осуществить его замену (о том, как разобрать вытяжку на кухне, будет рассказано немного ниже).

Недостаточная производительность кухонной вытяжки в большинстве случае вызвана несвоевременным обслуживанием фильтров

Возможные причины: вышел из строя один из осветительных приборов или кнопка включения освещения.

Ремонт: Прежде чем бежать в магазин за новой лампой, следует проверить ее работоспособность. Лампы накаливания и галогенные лампы проверяются тестером (мультиметром) в режиме измерения сопротивления. Номинал сопротивления нити обычно исчисляется несколькими десятками Ом. Отсутствие показаний на приборе свидетельствует о перегоревшей нити накаливания.

Со светодиодными лампами ситуация несколько сложнее.Внутри таких устройств, помимо светодиодов, устанавливается управляющий драйвер, проверить который обычным мультиметром без разборки лампы невозможно. В связи с этим для проверки работоспособности LED-лампы проще вкрутить ее в рабочий патрон.

Важно! Прежде чем проверить лампу в другом патроне, убедитесь, что ее номинальное напряжение равно 220 В.

Если все осветительные приборы исправны, тогда высока вероятность, что не работает кнопка включения освещения. Ее также можно проверить тестером – в нажатом состоянии сопротивление между контактами должно быть меньше 1 Ома.

Измерение сопротивления лампы накаливания цифровым мультиметром

Возможные причины: отсутствие сетевого питания, перегорание дорожки или предохранителя.

Ремонт: В случае, когда вытяжка не реагирует на какие-либо манипуляции после ее подключения к сети 220 В, в первую очередь необходимо проверить напряжение в розетке, для чего используется мультиметр в режиме измерения переменного напряжения.

Обратите внимание! Использование индикатора напряжения позволяет определить лишь наличие/отсутствие фазы, тогда как обрыв нулевого провода с помощью данного прибора идентифицировать невозможно.

Если с входным питанием все в порядке, тогда возможно перегорела дорожка на плате управления или предохранитель, который устанавливается в устройстве с целью его защиты от скачков напряжения. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники.

Проверка наличия напряжения в розетке

Возможные причины: неисправен переключатель скоростей вытяжного вентилятора.

Ремонт: Основной причиной поломки кнопочного или ползункового переключателя является естественный износ. В плане ремонтопригодности кнопки лучше, поскольку существует возможность замены одного элемента, а не всего блока. Если же стал «барахлить» ползунковый переключатель, тогда можно попробовать его разобрать и почистить контакты. Однако, чтобы проблема вскоре не вернулась, целесообразнее произвести замену старого переключателя на новый.

Для замены кнопки достаточно уметь работать с паяльником

Возможные причины: перегорел термопредохранитель, неисправен пусковой конденсатор, сгорела обмотка двигателя, клин ротора.

Ремонт: Определить точную причину поломки двигателя можно по косвенным симптомам. Если при включении любой скорости агрегат не издает никакого звука, при этом запах горелой обмотки также отсутствует, вероятнее всего перегорел термопредохранитель.

К сведению!Термопредохранитель устанавливается непосредственно в корпусе электродвигателя и перегорает вследствие сильного перегрева обмоток.

В случае «гудения» двигателя при подаче на него питания возможны два варианта: неисправность пускового конденсатора либо клин ротора из-за плохой работы жироулавливающего фильтра. Ну и совсем плохая ситуация, если присутствует запах горевшей изоляции. Здесь поможет только перемотка двигателя или покупка нового агрегата.

Асинхронный двигатель для работы кухонной вытяжки

Чтобы осуществить ремонт вытяжки своими руками, необходимо знать, как ее разобрать. Следуя указанной ниже инструкции, у вас не должно возникнуть серьезных трудностей с данным процессом.

Снимаем жировой фильтр, расположенный в нижней части устройства.

Откручиваем защитную панель (при ее наличии).

Отсоединяем панель с лампами освещения, предварительно отключив разъемы питания.

Далее снимаем плату управления.

Данная инструкция является примером разборки современной вытяжки на кухне. Стоит отметить, что во многих моделях отдельные блоки крепятся независимо друг от друга. К примеру, чтобы снять двигатель, не обязательно откручивать блок подсветки.

Совет! Если разборка требует отсоединения разъемов или проводов, обязательно маркируйте или фотографируйте элементы до проведения манипуляций. Благодаря такому подходу у вас не возникнет сложностей с подключением блоков во время сборки.

Чтобы не прибегать к ремонту кухонной вытяжки, следует придерживаться правил эксплуатации данного оборудования, которые устанавливаются производителем. Выделим основные моменты:

Если на кухне используется газовая плита, вытяжка должна устанавливаться на высоте 70-80 см от варочной поверхности, если электрическая – на высоте 60-70 см. В случае расположения вытяжки ниже данной отметки возможен перегрев конструктивных элементов с последующей деформацией. В то же время более высокое расположение снизит эффективность работы прибора.

При наличии ручного переключения скорости пуск желательно осуществлять, начиная с самой низкой ступени. Задание сразу максимальной скорости приведет кувеличению нагрузки на электродвигатель, что может уменьшить ресурс его работы.

Несвоевременная очистка или замена фильтрационных элементов приводит к тому, что частицы жира начинают проникать внутрь устройства, покрывая масляной пленкой двигатель, плату управления и лампы подсветки. Кроме того, через забитый фильтр практически не проходит воздух, поэтому эффективность такой вытяжки нулевая.

Защита от перепадов напряжения.

Как и любой другой электроприбор, кухонная вытяжка должна быть защищена от скачков напряжения. Конечно, внутри устройства обычно устанавливается предохранитель, однако он не всегда может защитить оборудование от нестабильной сети. Лучше с этим справится дополнительная установка защитного реле, которое моментально отключает питание при слишком большом отклонении напряжения от нормы.

Реле напряжения – дополнительная защита оборудования от перепадов в электросети

Сложность ремонта кухонной вытяжки зависит от характера возникшей проблемы. Поменять перегоревшую лампочку сможет каждых, а вот с восстановлением работы вентилятора могут возникнуть серьезные трудности. Если же опыт ремонта электроприборов отсутствует вовсе, тогда целесообразнее обратиться к специалистам, чтобы не пришлось покупать новую технику.

Приготовление повседневных блюд и кулинарных шедевров часто сопровождается различными запахами, и они порой не очень приятны, особенно, если они распространяются .

Вентиляционные каналы в наших домах, к сожалению, не всегда справляются с загрязненным воздухом и запахами. Это послужило причиной разработки различных .

Кухня для большинства людей давно перестала быть хозяйственным помещением, где готовится еда, чистятся продукты, моется посуда. Тут часто собирается семья .

Исправная вытяжка должна втягивать все испарения и запахи

Неисправности вытяжки на кухне лишают обитателей дома или квартиры привычного комфорта – по помещениям разносятся нежелательные запахи, на стенах и окнах скапливается конденсат, а сам воздух становится вредным для здоровья.

В случае поломки кухонной системы вентиляции многие сразу же обращаются в мастерские и сервисные центры, которые, за немалую плату, делают ремонт кухонных вытяжек. Но, данное оборудование кухни, даже имеющее дополнительные функции, не является слишком сложным, и его вполне можно починить своими руками.

Первоочередная функция любой вытяжки – удалять из помещения воздух, насыщенный парами и запахами. Поэтому, некачественную работу вентиляции хозяева кухни подозревают при появлении конденсата на окнах. Усилившейся запах приготовления пищи также указывает на то, что вытяжное вентиляционное оборудование кухни не справляется со своими задачами, хотя мотор работает.

Скопление конденсата на окнах кухни свидетельствует о некачественной работе вытяжки

В таком случае возможны две причины некачественной работы вытяжки:

Засорен фильтр вытяжки и уловитель жира;
Замусорился вытяжной вентиляционный канал.

Очистка фильтра и другие профилактические работы должны быть описаны в инструкции от производителя. Поскольку существует множество различных конструкций вытяжек, невозможно дать универсальное описание данного процесса.

Но, внимательно изучив инструкцию, практически любой пользователь сможет своими руками делать несложную очистку фильтра, как показано на видео:

Часто пользователи жалуются: «Купили качественную вытяжку Cata, установили, все работает, но слабо тянет и на окнах конденсат». Если вытяжка устанавливается впервые, обязательно следует проверить тягу вытяжного канала – если в нем нет циркуляции воздуха, то каким бы не был мощным вентилятор, он не сможет выдувать водяные пары и запахи из кухни.

Вентиляционный канал без видимых следов засорения

Проверку тяги делают при помощи зажигалки (пламя должно отклоняться потоком воздуха) или прикладывая бумажный лист к вентиляционной решетке. Если засорился вытяжной канал в частном доме, то его можно почистить своими руками, а в многоквартирном доме, скорее всего, придется обратиться в соответствующие службы.

Проверка тяги вентиляции при помощи отклонения пламени

Если по каким-то причинам прочистить вентиляционный канал невозможно, то, чтобы вытяжка функционировала, ее отводную трубу нужно вывести наружу другим путем – например, сделать отверстие в стене, или изменить оконную раму.

Проверка тяги при помощи бумаги — лист должен прижаться к решетке

Если вентилятор вытяжки не работает вообще, то возможны следующие причины:

Плохой контакт в розетке, вилке, перебит сетевой шнур или отсутствует напряжение;
Перегорел предохранитель;
Ослабли клеммы подключения внутри корпуса вытяжки, или отпаялись провода;
Неисправность в кнопках или переключателях;
Если вытяжка имеет электронный интерфейс управления, могут быть поломки в электрической плате, реле, датчиках и т д.
Неисправен электродвигатель вентилятора.

Начиная ремонт вытяжки, нужно искать неисправности, исключая возможные указанные выше причины, поочередно проходя по пунктам.

Поиск неполадок внутри вытяжки

Первоначальная диагностика вытяжки производится включением встроенной лампочки. Но, из-за перенапряжения могут выйти из строя все компоненты вытяжки, или в лучшем случае, перегореть предохранитель. Прозвонка проводки и предохранителя, измерение напряжения и ремонт розетки подробно описаны в других статьях данного ресурса.

Чтобы добраться до внутренних клемм подключения, нужно разобрать корпус вытяжки, предварительно отключив сетевой шнур из розетки. Из-за вибрации вентилятора болтовые крепления клемм могут ослабнуть и контакт пропадет. Если проверка и подтяжка болтов не дадут результатов, переходят к следующему пункту.

Проверить надежность клемм подключения вентилятора вытяжки

Проверить кнопки и переключатели скоростей можно омметром (тестером, мультиметром в режиме прозвонки) или пробником (заводским или самодельным). Поскольку обмотки электродвигателя, подключенные к переключателям, имеют небольшое сопротивление, при тестировании пробником они могут влиять на ложное срабатывание индикатора, поэтому клеммы следует предварительно отключить.

В домашних условиях, без навыков и инструментов, ремонт электродвигателя невозможен, поэтому придется искать идентичную или подходящую замену.

Как правило, в вытяжках применяются конденсаторные однофазные электродвигатели, ознакомиться с принципом их работы и методами проверки, следует перейти по приведенной ссылке. Электродвигатель для вытяжки имеет несколько отводов от обмоток, которые переключаются для изменения скорости вращения вентилятора.

Схема подключения двигателя вытяжки с выводами для переключения скоростей

Также возможна неисправность пускового конденсатора, реле или электронного блока управления. Иногда, в случае невозможности ремонта сложной электронной схемы, ее можно заменить более простым решением на основе надежных механических переключателей, как показано ниже:

Чтобы вообще не возникало потребности чинить своими руками вытяжку на кухне, следует приобретать оборудование у надежных производителей. Дешевые товары из Китая очень часто недолговечны в работе, создают много шума и при этом малоэффективны при значительном потреблении электроэнергии.

Одним из лидеров по производству оборудования для кухни является фирма Cata. Специалисты данной испанской компании выпускают не только кухонные вытяжки, а и широкий спектр кухонных электроприборов – духовые шкафы, варочные панели, микроволновые печи, которые исправно работают во всем мире.

Одна из классических вытяжек из модельного ряда фирмы «Cata»

Покупка такого качественного оборудования как у фирм Cata, Elica, Electrolux, Krona, и т. д., позволит пользователю долгое время не переживать об исправности кухонной вытяжки. Но все же, иногда из-за обратной тяги засоряется сам вентилятор или случаются другие непредвиденные обстоятельства.

Поэтому, время от времени, придется своими руками очищать фильтр, менять лампочки, делать профилактический осмотр вытяжки, как показано на видео:

Практически все вытяжки оборудованы местным освещением. Такое совмещение функций позволяет пристально следить за процессом приготовления пищи, а сами лампочки, ввиду их близкого расположения к освещаемой поверхности, не требуют много электроэнергии, благодаря чему осуществляется экономия на освещении кухни.

В качестве источника света могут использоваться маломощные обычные или галогенные лампочки, люминесцентные лампы, светодиодные светильники. Подробно о работе и проверке данных электрических осветительных приборов описано здесь.

Вполне возможно, что причиной неработающего освещения может быть неисправность встроенного выключателя и перегоревшая лампочка, для замены которой нужно снять защитное стекло, как показано на видео:

Снабженные дополнительными функциями вытяжки имеют таймер выключения, датчики температуры и пара. Если самостоятельный ремонт кухонной вытяжки подобного типа не дал результатов (шнур, предохранитель, двигатель в порядке), то следует вынуть электронный модуль вместе с датчиками и отнести его в мастерскую, или в случае несложной схемы попытаться починить самостоятельно, как продемонстрировано ниже:

Одно дело, если Вашей кухонной вытяжке уже десяток лет и последнее время она слабо вытягивала воздух. Тут уже можно и не думать о ремонте, проще купить новую технику. Но что, если покупка не прослужила Вам и года, а вентилятор уже не справляется или вообще вышел из строя? Первым делом необходимо выяснить причину неисправности, после чего устранить ее своими силами. Основными «виновниками» поломки могут быть:

Все эти причины могут повлечь за собой выход из строя и дальнейший ремонт, поэтому учитывайте все моменты на будущее, чтобы такая ситуация больше не возникала!

Сейчас мы поступим следующим образом: по очереди перечислим все существующие неисправности и под каждой предоставим инструкцию по ремонту вытяжки на кухне своими руками. Поломки будут перечислены от наиболее популярных к таким, которые реже всего происходят и которые сложнее отремонтировать в домашних условиях.

Очень часто вытяжную панель используют для освещения на кухне рабочей зоны. Это действительно удобно и является грамотным подходом, т.к. в современной технике установлены мощные светодиодные лампы либо галогенки.

Если у Вас не работает освещение, необходимо предпринять следующие меры по ремонту:

Проверить саму лампочку, возможно, она перегорела.
Включить вентилятор, чтобы убедиться, работает ли он. Если и лопасти не крутятся, о том как отремонтировать систему поговорим чуть ниже. Двигатель работает – ищем неисправность дальше.
Проверить напряжение в розетке с помощью индикаторной отвертки. Тут же посмотреть на распределительный щиток, возможно, выбил автомат. Розетка исправна? Если да, нужно проверить целостность электрического шнура, после чего мультиметром прозвонить выключатель подсветки и остальные элементы цепи. Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Обычно до этого руки не доходят, т.к. чаще всего перегорает лампочка либо выходит из строя розетка.

Вторая по популярности неисправность кухонный вытяжки – плохо вытягивает вентилятор. Не знаете, что делать в этом случае? Тут дела обстоят полегче. Первым делом проверьте загрязненность фильтров и жироуловителя. Чаще всего эти две комплектующие являются виновниками того, что вытяжка не тянет воздух в вентиляцию либо плохо вентилирует.

Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение. Увидеть, как правильно произвести чистку, Вы можете на данном видео уроке:

Возможна еще такая ситуация, как возникновение вакуума в комнате с закрытыми окнами. В результате вытяжка будет слабо тянуть либо вообще перестанет затягивать воздух. В этом случае ремонт заключается в том, что необходимо самому открыть форточки и проветрить кухню естественным способом.

Еще одна причина того, что вытяжка плохо тянет – отсутствие тяги в вентиляционном канале дома. В этом случае проверить наличие тяги можно обычной зажигалкой – зажечь огонь и поднести к вентиляционному отверстию в стене, как показано на фото. Если пламя не затягивает в вентиляционное отверстие, нужно будет сделать принудительную вентиляцию, о которой мы поговорим ниже.

Если при включении кнопки на панели ничего не происходит, самостоятельно отремонтировать вытяжку на кухне будет куда сложнее. Это как раз тот случай, о котором мы говорили выше – и вентилятор не крутит и свет не включается. Сначала нужно, опять-таки, проверить электрический шнур, напряжение в розетке и автомат в щитке. Если все работает, берите в руки мультиметр и переходите к «прозвонке» цепи. Тестировать нужно в первую очередь выключатель на панели, возможно, отгорел один из контактов (как правило, первый). Дальше посмотрите по схеме, где находится предохранитель, который не реже перегорает.

Плавкий предохранитель в рабочем состоянии? Проверьте конденсатор, если его сопротивление в норме и с виду он не вздулся, скорее всего, не работает двигатель.

О том, как проверить конденсатор, мы рассказывали в отдельной статье. Обмотки мотора нужно прозвонить и если неисправность заключается в обрыве в области двигателя, лучше его выкинуть и купить новый, т.к. отремонтировать деталь будет очень сложно и нецелесообразно.

Если вытяжка гудит, когда включена, причиной может быть некачественное производство устройства. Очень много негативных отзывов о повышенном уровне шума можно встретить в интернете. Ответ на вопрос, почему шумит система, довольно простой – некачественная сборка изделия, которое в этом случае не получится отремонтировать своими руками. К примеру, у таких фирм, как Cata, Kronasteel и Эликор гул при работе практически не слышен даже на максимальной скорости. Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

Если же Вы уверены в качестве выбранной продукции и наверняка знаете, что неисправность в чем-нибудь другом, рекомендуем проверить качество крепления корпуса к стене/кухонному гарнитуру. Даже небольшой зазор при вибрации может стать причиной стука, шуршания, звона. Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук.

Если двигатель гудит, но не запускается, скорее всего, причина неисправности в плавком предохранителе. Ремонт вытяжки своими руками в этом случае довольно простой – необходимо заменить предохранитель на новый.

Тут все очевидно – не функционирует кнопка в блоке управления. Вы должны снять защитный экран и визуально проверить кнопку, т.к. может быть, просто отгорел контакт. После этого просмотрите дорожки на плате и прозвоните цепь мультиметром.

Помимо этого причиной неисправности может быть пусковой конденсатор, который перегорел. В этом случае ремонт вытяжки своими руками довольно простой – достаточно просто самостоятельно заменить конденсатор.

Инструкция по ремонту подсветки предоставлена на видео:

В многоквартирных домах, особенно на последних этажах собственники жилья сталкиваются с такой проблемой, когда вытяжка не выдувает, а вдувает, то есть работает в обратную сторону. Что делать в этом случае? Неприятность в том, что воздух дует из вентиляционного отверстия не только на кухне, но и из туалета и ванной комнаты. Встречаются отзывы на тематических форумах о том, что проще всего взять и заглушить естественную вентиляцию, но такой ремонт делать не нужно. Чтобы самому отремонтировать центральную вентиляцию, которая не всасывает, а дует, необходимо создать принудительно всасывание воздуха, установив вытяжные электро вентиляторы, по типу Vents. Их стоимость относительно небольшая, зато неисправность будет преодолена.

Вот мы и предоставили перечень возможных неисправностей вытяжки. Надеемся, Вы нашли ответ на свой вопрос и теперь знаете, как отремонтировать вытяжку на кухне своими руками!

Похожие материалы:

Ремонт кухонных вытяжек практически всегда оправдан с финансовой точки зрения, починить своими руками несколько мелких неисправностей вполне по силам каждому домашнему мастеру.

Прежде чем начать ремонт вытяжки своими руками, стоит разобраться в ее устройстве. Такая техника может быть вытяжного (отводящего) или рециркуляционного типа (воздух очищается и выпускается обратно), но у обоих видов главным рабочим элементом всегда является асинхронный двигатель (8).

Кроме того, в такой технике обязательно будет вентилятор (2), который может оказаться осевым или тангенциальным. Осевой представляет собой лопасти, «затягивающие» внутрь воздух. Воздушный поток будет проходить по оси вращения двигателя. Вентиляторы тангенциального типа представляют собой равномерно расположенные по кругу лопасти-лопатки. Такой вентилятор предпочтительнее – его принцип работы обеспечивает увеличенный КПД.

В вытяжке обязательно будут и фильтры. Например, бюджетный угольный фильтр (9) надевается на круглое входное окно мотора, а более дорогостоящей фильтровальной конструкцией с угольными гранулами будет та, которая имеет прямоугольную форму и установлена сразу за жировым. Жировой фильтр, в свою очередь, находится сразу за рабочей поверхностью (12). Существуют также тканевые фильтры и изделия из бумаги с пропиткой (одноразовые), однако сейчас наибольшее распространение получили сетчатые многоразовые металлические жироулавливатели.

Что же касается панели управления, то она бывает сенсорная или механического типа, но всегда будет представлять собой общий блок, как показано на фото ниже.

Если в приборе предусмотрено изменение скоростей, то в обязательном порядке присутствует схема, формирующая управляющее напряжение. Конструкция также дополняется освещением. Это могут быть лампы накаливания, галогенные или светодиодные лампы.

Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Понятно, что вначале нужно определиться с проблемой.

В случае, когда сломалась вытяжка и не включается, обязательно нужно проверить работоспособность встроенного освещения. Таким образом отслеживается целостность цепи питания, правильность подключения к розетке. Если лампочки работают, то проблема заключается в двигателе или системе управления, в этом случае вам нужно купить новые запчасти, которые подходят к модели вашей вытяжки и одобрены производителем.

Запчасти для кухонной вытяжки продаются в специализированных магазинах запчастей для бытовой техники и в интернет-магазинах.

Отключите электропитание вытяжки.
Снимите фильтры, потянув за язычок. Открутите нижнюю панель вытяжки, придерживая ее снизу, чтобы она не упала.
Отключите разъемы проводов подсветки, таким образом, вы отсоедините обе панели друг от друга.
Снимите вытяжку или извлеките ее из шкафа, открутив винты, и положите ее аккуратно на пол. Внимание, вытяжка тяжелая, поэтому снимать ее желательно с напарником.
Снимите с двигателя вентилятор, освободив пружинный зажим или другое крепление.

Теперь нужно снять двигатель. Для этого отключите зеленый провод заземления с винта на корпусе вытяжки, а затем перережьте провода, подключенные к двигателю. Снимите 3 винта с крепежной пластины, как показано на фото ниже, уберите эту пластину и вытащите двигатель вентилятора из вытяжки.
Подключите новый двигатель к крепежной пластине, затем поместите его в корпус вытяжки, провод заземления обратно.

Установите обратно лопасти вентилятора, закрепив пружинный зажим. Установите или встройте вытяжку на свое место, закрепите обратно все панели корпуса и подключив электропитание, проверьте работу нового двигателя.

Если мотор все время функционирует, но не меняет скорость, то в 92% случаев проблема кроется в панели управления. Лучше и легче в этом случае просто купить новую и заменить, чинить плату своими руками довольно сложно.

А теперь рассмотрим возможные мелкие неисправности вытяжки.

Здесь возможных неисправностей оказывается несколько:

Устройство может оказаться не подключенным в электрическую сеть. Нужно проверить и сам факт подключения, и наличие напряжения в розетке.
Работоспособность выключателя проверяется тестером. Если этот элемент не «прозванивается», он подлежит замене.
Может оказаться, что проблемы с электропитанием. Они могут возникнуть из-за поломки автомата или выхода из строя предохранителей.
Вилка питания также может выйти из строя. Кстати, в вилке может находиться встроенный предохранитель, который может перегореть – в этом случае потребуется его замена.
Внутренняя электропроводка устройства так же может провоцировать сбои. Ее обязательно проверяют тестером, а обнаруженные плохие контакты устраняют, подтягивая винты или обжимая наконечники плоскогубцами.
А вот неисправности электродвигателя требуют капитального ремонта и вмешательства профессионалов.

Если при работающей вытяжке в кухне все равно остаются посторонние запахи, то, скорее всего дело в фильтре. Эффективность работы вытяжки снижается, если он вовремя не заменен (не очищен). Например, угольный фильтр, расположенный сразу за воздухозаборной решеткой, обязательно должен заменяться примерно раз в 3 месяца. Фильтр такого типа может быть разборным, тогда в нем меняются только угольные гранулы (фото слева).

Одноразовые жироулавливающие фильтры (бумажные и тканевые) так же подлежат замене. Они не восстанавливаются и стирать их нельзя. А вот металлические сетчатые конструкции нуждаются в регулярной очистке (их даже можно мыть в посудомоечной машине – ориентировочно раз в месяц).

Если вы удостоверились, что проблема не в фильтре, то решить проблему можно следующим образом — увеличьте время работы устройства, включая его за несколько минут до включения конфорок и выключая через четверть часа после того, как плита окажется свободной.

Если не работает освещение вытяжки, то все можно починить своими руками по следующему алгоритму:

В случае, когда вентилятор вращается без сбоев, а вот освещение никак не включается, лампочка просто заменяется на новую.
Когда же замена лампочки не помогла решить проблему, стоит проверить работоспособность выключателя освещения, скорее всего в нем просто отошел провод.

Чтобы ваша вытяжка работала как можно дольше, следует вовремя менять и чистить в ней фильтры. Современные модели оснащены специальными датчиками (зуммером или лампочкой), демонстрирующими необходимость замены;
Чтобы исключить перегрев (поломку) двигателя, нужно не допускать работу прибора при работающих без посуды газовых конфорках;
Кроме того, обязательно выдерживается минимальная высота монтажа рабочей поверхности вытяжки – 70-75 см над газовой плитой, и 65-70 над варочной поверхностью.

Читайте также:

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 3

Ремонт вытяжки krona своими руками

Вытяжка – это устройство для кухни, которое позволяет удалять неприятные запахи, испарения жидкости и чад во время приготовления пищи, обновляя и освежая воздух во всем помещении. При этом сам прибор быстро загрязняется, и возникают некоторые проблемы в процессе его работы, которые вполне возможно исправить самостоятельно, не прибегая к дорогостоящим услугам мастерских.

Стандартная схема устройства кухонной вытяжки

Оборудование любой модификация вытяжки («Крона», Bosch, Asko, «Эликор») содержит стандартные компоненты:

четырехскоростной двигатель – обеспечивает регулирование мощности потока воздуха вытяжного вентилятора. Благодаря этому через фильтры проходят воздушные массы, в которых задерживаются тяжелые частицы жира;
фильтры – на сегодняшний день существует множество различных фильтров для циркуляционных модулей: керамические, угольные, водородные, угле-пластиковые, оптико-волоконные, абсорбционные. Все они работают по принципу грубой очистки всех видов материала;
осветительные лампы. Освещение варочной поверхности выполняется светодиодными лампами, галогеновыми, ультразвуковыми и другими источниками света;

Установив специальное приложение на мобильный телефон, можно задать режим функционирования кухонной вытяжки.

Типичные причины неисправностей в работе устройства

Чтобы разобраться в причинах возможных неисправностей с вытяжкой, необходимо знать принцип работы аппарата. Он основан на двухтактной очистке воздуха в помещении:

Очищаются все крупные молекулярные частицы объема всасываемого воздуха.
Фильтрует все макро- и микроэлементы поступающего кислорода.

Дальнейший процесс очистки зависит от типа конструкции аппарата (комбинированная, циркуляционная, эвакуирующая) и фильтрационных элементов.

Какие могут возникать неисправности в работе:

проблема с вентиляцией в квартире – перед установкой вытяжки необходимо проверить тягу вытяжного канала. Если он засорился, то весь циркулируемый воздух, наполненный неприятными запахами, вернется обратно в квартиру либо к соседям, а на окнах осядет конденсат. Проверить силу тяги очень просто: необходимо поднести к вентиляционной решетке зажженную зажигалку. Если пламя отклоняется в сторону потока воздуха, это означает, что с вентиляцией все в порядке;
загрязнение жироуловителя или фильтра в вытяжке – инструкция по проведению профилактических работ от загрязнения фильтров либо самостоятельной очистке уловителей жира прилагается в комплекте вместе с вытяжкой;

Загрязненный и чистый фильтр

Плата переключателя и замена кнопки

Также причинами в плохой работе устройства могут быть поломки электронного интерфейса, неисправность вытяжного вентилятора, слабый контакт в вилке или розетке, ослабление клемм в корпусе вытяжки.

Для того чтобы защитить прибор от перепадов в электросети, стоит приобрести специальное реле напряжения

Провести ремонт вытяжки своими руками несложно. Достаточно внимательно изучить механизм работы прибора, и процесс устранения неполадок не составит особого труда.

Как самостоятельно разобрать кухонную вытяжку

Для того чтобы вытяжка эффективно очищала воздух в помещении, необходимо 1 раз в месяц очищать фильтр от накопившегося жирового налета. Современные производители постарались максимально облегчить этот процесс для рядового потребителя.

Перед тем как начать разборку аппарата, его необходимо обесточить от сети электропитания. Затем прочитать инструкцию, так как каждая модель вытяжки разбирается и чистится по-разному.

Расположение фильтров бывает вертикальное и горизонтальное. Чтобы поменять горизонтальный, необходимо поместить салазки в положение «выкат», затем вынуть фильтр, оценить степень его загрязнения. При необходимости заменить его новым либо промыть в мыльном растворе.
При вертикальном положении фильтрующего элемента снять поддон вытяжки и извлечь его.
Следующим шагом будет снятие воздуховода. Сделать это несложно: нужно просто потянуть его на себя и достать из системы вентиляции. Очищаем трубу при помощи чистящих реагентов.
Проверяем работоспособность вентиляции специальным прибором – ориометром. Норма движения воздуха 0,3 кубических метра.
Поверхность самой вытяжки помыть чистящим кремом и губкой для мытья посуды.
Собираем устройство согласно заводской инструкции, не отступая от норм и правил установки вентиляции.
В заключении проверяем эффективность работы циркуляции воздуха, используя такие приборы как, тахограф и газоанализатор.

Как разобрать вытяжку, чтобы помыть

Чтобы продлить срок службы вытяжки и сохранить ее трудоспособность, требуется проводить регулярное очищение данного устройства. Ведь многие знают, что со временем на данном приборе образуется гарь, жир, налет, который достаточно сложно удалить. По этой причине важно знать, как разбирать вытяжку для того, чтобы ее помыть.

При воздействии различных паров прибор быстро загрязняется

Перед тем как приступать к очищению устройства, стоит выполнить несколько шагов:

первым делом требуется подробно изучить инструкцию, важные рекомендации производителя, которые относятся к правильному очищению вытяжки;
обязательно требуется внимательно изучить перечень разборных элементов прибора;
перед тем как приступить к разборке, требуется отключить прибор из электрической сети;
демонтаж и разборка вытяжного устройства должна выполняться в соответствии с характеристикой процесса в технической документации – это позволит избежать утери важных деталей, а также сложить их обратно на свое место.

Если вы хотите промыть вытяжку, а именно ее важные части, то вы должны ее разобрать. При разборке следует соблюдать следующие правила:

первым делом требуется снять верхнюю поверхность корпуса;
далее вынимается сетка, которая закрывает внутреннее очистительное устройство;
все важные детали и фиксатор необходимо снять и поместить в отдельную емкость с мыльным раствором. Оставить их там на некоторое время, чтобы с них сошел налет из жира и гари;
затем снимается фильтр;
в конце откручивается труба, которая предназначена для выведения загрязненного воздуха в вентиляционную систему.

Химические средства для чистки

После того как все части будут сняты можно приступать к мытью устройства. Также требуется провести очистку всех снятых деталей. При мытье можно использовать специальные очищающие средства — как химические, так и домашние.

Содержание

Устройство кухонной вытяжки: принципиальная схема ↑

Основными компонентами любой вытяжки являются:

вытяжной вентилятор с электродвигателем;
схема переключения скоростей;
лампы освещения;
фильтры.

Стандартная электрическая схема кухонной вытяжки

Вытяжной вентилятор ↑

Вентилятор, без сомнения, является главным элементом данного аппарата. Именно он обеспечивает движение воздушных потоков через фильтрационные элементы, на которых задерживается жир. Вращение вентилятора в вытяжках обеспечивается, как правило, много скоростным асинхронным двигателем.

К сведению! Конструкция много скоростного электродвигателя переменного тока включает короткозамкнутый ротор и статор с несколькими независимыми обмотками. Изменение частоты вращения двигателя достигается за счет разного подключения статорных обмоток.

Переключатель скоростей ↑

Переключение скоростей в разных моделях может реализовываться посредством:

кнопок;
ползункового переключателя;
сенсора.

Кнопочный переключатель скоростей кухонной вытяжки

Осветительные приборы ↑

Обратите внимание! Наиболее экономными являются светодиодные лампы. При одинаковом световом потоке они потребляют в 8-10 раз меньше мощности, чем лампы накаливания. Кроме того, их ресурс составляет более 30 000 часов.

Подсветка варочной поверхности

Фильтрационные элементы ↑

Металлический жироулавливающий фильтр

Типичные проблемы с вытяжкой: причины и ремонт ↑

снижение производительности;
отсутствие освещения;
отсутствие какой-либо реакции на включение;
неисправность переключателя скорости;
поломкадвигателя.

Недостаточно тянет – запахи не устраняются ↑

Возможные причины:засорился фильтрационный элемент,поломка крыльчатки вытяжного вентилятора.

Нет освещения ↑

Возможные причины: вышел из строя один из осветительных приборов или кнопка включения освещения.

Со светодиодными лампами ситуация несколько сложнее. Внутри таких устройств, помимо светодиодов, устанавливается управляющий драйвер, проверить который обычным мультиметром без разборки лампы невозможно. В связи с этим для проверки работоспособности LED-лампы проще вкрутить ее в рабочий патрон.

Важно! Прежде чем проверить лампу в другом патроне, убедитесь, что ее номинальное напряжение равно 220 В.

Измерение сопротивления лампы накаливания цифровым мультиметром

Не реагирует на включение ↑

Возможные причины: отсутствие сетевого питания, перегорание дорожки или предохранителя.

Обратите внимание! Использование индикатора напряжения позволяет определить лишь наличие/отсутствие фазы, тогда как обрыв нулевого провода с помощью данного прибора идентифицировать невозможно.

Проверка наличия напряжения в розетке

Не переключается скорость ↑

Возможные причины: неисправен переключатель скоростей вытяжного вентилятора.

Для замены кнопки достаточно уметь работать с паяльником

Вентилятор не вращается ↑

Возможные причины: перегорел термопредохранитель, неисправен пусковой конденсатор, сгорела обмотка двигателя, клин ротора.

Асинхронный двигатель для работы кухонной вытяжки

Разборка аппарата: пошаговая инструкция ↑

Снимаем жировой фильтр, расположенный в нижней части устройства.

Откручиваем защитную панель (при ее наличии).

Отсоединяем панель с лампами освещения, предварительно отключив разъемы питания.

Далее снимаем плату управления.

Переходим к вентилятору. Освобождаем крыльчатку от стопорного кольца и отделяем ее от двигателя.

Откручиваем крепление мотора и снимаем его.

Совет! Если разборка требует отсоединения разъемов или проводов, обязательно маркируйте или фотографируйте элементы до проведения манипуляций. Благодаря такому подходу у вас не возникнет сложностей с подключением блоков во время сборки.

Как избежать поломки вытяжки: советы по правильной эксплуатации ↑

Защита от перепадов напряжения.

Реле напряжения – дополнительная защита оборудования от перепадов в электросети

Как работает фильтр для кухонной вытяжки

Установка вытяжки на кухне своими руками: монтажные хитрости

Ремонтируем кухонную вытяжку

1 Строение вытяжки

2 Частые неисправности вытяжек

прибор не включается;
не функционирует встроенная подсветка;
вытяжка плохо устраняет запахи.

2.1 Инструкция по ремонту

Если техника вообще не включается, то здесь придется потрудиться, ведь причин может быть несколько:

Проверьте подключение к сети. Бывают случаи, когда вытяжка Cata не функционирует только потому, что вилка не плотно вставлена в розетку. Одновременно с тем, желательно произвести проверку щитка на предмет перегорания предохранителей. Если причина не найдена, внимательно осмотрите сетевой шнур, нет ли на нем дефектов.
Проверьте исправность выключателя. При отсутствии видимых повреждений снаружи вытяжки, на помощь придет тестер. Используя устройство, прозвоните сетевой шнур, соединительные проводники и выключатель, который подает напряжение технике. По результатам сделайте выводы: если при включенном полозке в выключателе нет контакта, то загвоздка именно в нем! В таком случае потребуется замена блока управления вентилятора.
Неисправность электромотора. Если проверка всех вышеперечисленных элементов подтвердила их исправность, значит дело в поломке двигателя. Чинить его своими руками – занятие трудоемкое и неблагодарное, поэтому проще произвести замену. Купить электромотор к вытяжкам Cata, Krona или технике других брендов можно в специализированном магазине.

2.2 Обзор ремонта кухонной вытяжки — видео

Как крепится вытяжка крона — Инженер ПТО

Помимо надежности, функциональности и эргономичности, вытяжки Крона имеют еще одно достоинство – они просты в установке. Монтировать технику можно не обладая специальными навыками, тем более, что в комплекте есть инструкция и все необходимые крепежные элементы.

Технология монтажа вытяжки Krona зависит от режима, в котором она будет работать. Если планируется использовать устройство в проточном цикле, нужен воздуховод, для циркуляционной работы достаточно прочно закрепить прибор и подключить к питанию.

Особенности монтажа разных видов оборудования

Режим отвода подразумевает вывод загрязненного воздуха в вентиляционную шахту или на улицу. И в том и в другом случае придется монтировать воздуховод, который может быть пластиковым или гофрированным. Вытяжку с гофрой установить легче, поскольку материал хорошо гнется и легко принимает требуемое положение, но по остальным показателям пластиковые магистрали лучше. Они не издают шума, выглядят эстетичней и хорошо очищаются от загрязнений.

Если вытяжное устройство работает в рециркуляционном цикле, воздух очищается при помощи угольного фильтра и возвращается обратно на кухню. Установка воздуховода не требуется, но необходимо правильно закрепить прибор. По способу монтажа вытяжки Крона делятся на несколько видов:

Настенные и угловые крепятся к стене, правда последние придется крепить к двум смежным поверхностям. Для установки необходимо просверлить 4 отверстия: два – для дюбелей, на которых будет висеть вытяжка, два – для прижимных саморезов, которые закручиваются через крепежную планку.

Встраиваемые вытяжные приборы монтируются в навесном шкафу, а подвесные к его дну. Крепление производится к внутренним стенкам и днищу соответственно. Установка вытяжки должна выполняться на высоте 60-70 см при использовании оборудования над электрической варочной панелью, и 70-80 см – над газовой. Допустимо смещение краев вытяжного устройства относительно правой и левой кромок плиты не более 5 мм, поэтому монтаж необходимо производить по предварительной разметке, главным элементом которой является центральная ось.

В инструкции по эксплуатации есть подробная схема установки, поэтому при минимальных навыках работы со стандартными инструментами вы без труда установите технику самостоятельно. Купить вытяжку Krona можно в нашем интернет-магазине. Заявки принимаются онлайн и по телефону, доставка выполняется по всей территории РФ.

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха

Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления

Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

Установка купольной вытяжки своими руками

Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы он встал герметично, продают пластиковые обводы.
При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов. Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции

Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

Устанавливая кухонную вытяжку необходимо соблюдать все правила и инструкции, так как не правильно подключенная вытяжка не будет давать нужных результатов. Установка вытяжки требует выполнить несколько операций, которые лучше доверить специалисту. Если же вы решили самостоятельно установить вытяжку, в этом вам поможет инструкция, которая прилагается к каждой вытяжке, в ней есть подробная схема вытяжки.

Подготовительные работы перед установкой вытяжки на кухне

Перед тем как устанавливать вытяжку, нужно выбрать подходящее для нее место. Обязательно проверьте, чтобы стена, на которую будет крепиться вытяжка, была достаточно прочной. Для установки вытяжки и планки крепления декоративного короба используйте шурупы и дюбели, соответствующие типу стены в Вашей кухне (железобетон, гипсокартон и т. д). Если шурупы и дюбели входят в комплект поставки, следует убедиться в том, что они подходят для того типа стены, на которой будет установлена вытяжка.

Расположение вытяжки при установке над газовой или электрической плитой.

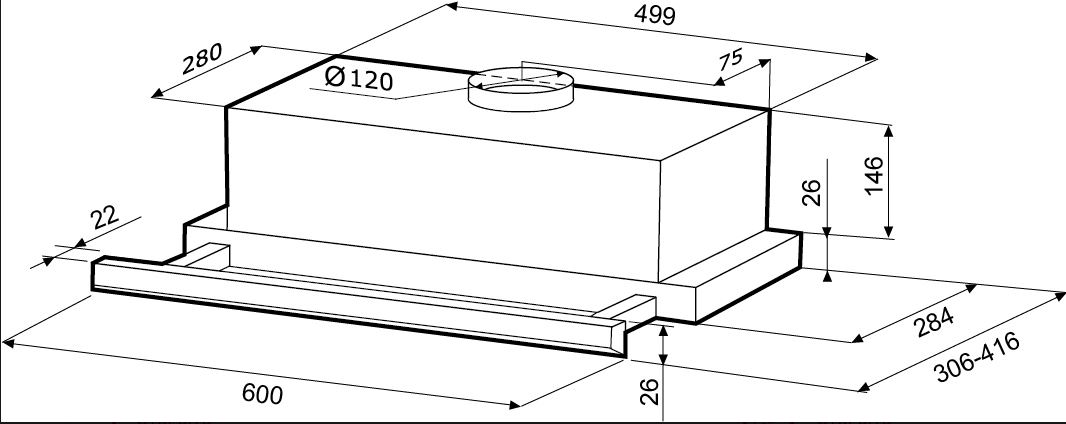

Схема вытяжки содержит все необходимые для правильной установки размеры. Главное правильно расположить вытяжку над плитой, соблюдая высоту навеса вытяжки. Важно помнить, что при установке вытяжки над газовой плитой минимальное расстояние между вытяжкой и варочной поверхностью плиты составляет 75 см, а между вытяжкой и электрической плитой или панелью — 65 см. Для того, чтобы кухонная вытяжка работала, ее необходимо подключить к вентиляционной системе и электропитанию.

Подключение вытяжки в соответствии с выбранным режимом работы.

Кухонные вытяжки KRONA предназначены для работы в двух режимах: режим отвода воздуха и режим рециркуляции.

В режиме отвода воздуха (вытяжном режиме) воздуховод вытяжки выводится наружу в вентиляционную шахту, обеспечивая полное удаление загрязненного воздуха за пределы помещения — в вентиляционную шахту или прямо на улицу. При монтаже важно предусмотреть наличие воздуховода соответствующего диаметра (120 или 150 мм), в случае необходимости использовать переходник, который входит в комплектацию вытяжки. Для предотвращения потери производительности, вызываемой аэродинамическим сопротивлением воздуховода, важно, чтобы воздуховод не был слишком длинным и изогнутым. Нельзя сужать воздуховод и делать острые загибы. Кроме того, предпочтительнее использовать гладкий воздуховод из ПВХ (круглый либо плоский), нежели гибкий гофрированный, поскольку изгибы гофрированного воздуховода при работе вытяжки усиливают шумовой эффект.

В режиме рециркуляции (фильтрующем) вытяжка не подключается к вентиляционной шахте. Засасываемый воздух проходит через угольные фильтры, находящиеся в корпусе вытяжки, очищается и возвращается обратно в помещение. Для того, чтобы вытяжка работала в режиме рециркуляции, необходимо установить на двигатель угольный фильтр, который приобретается дополнительно. Необходимость замены угольного фильтра зависит от вашей кулинарной активности (в среднем 2 раза в год). Использование вытяжки в режиме рециркуляции не требует дополнительного монтажа, что облегчает установку вытяжки на кухне, однако, это несколько снижает производительность работы вытяжки.

Подключение вытяжки к электросети.

Вытяжка подключается к электросети напряжением 220-240 В, 50 Гц. Во избежание поражения электрическим током вытяжка должна включаться в розетку с заземлением. Ни в коем случае нельзя обрезать вилку при монтаже вытяжки. С целью дополнительной защиты технического оборудования от перепадов напряжения в сети рекомендуется подключать ее через дополнительный автоматический выключатель 6А.

Правильная установка вытяжки на кухне и регулярный уход за ней помогут продлить срок ее службы, и воздух на вашей кухне всегда будет чистым!

Ремонт кухонных вытяжек — Срочный ремонт бытовой техники

Металлический жировой фильтр функция и уход

Металлический сетчатый фильтр — в основе алюминиевый, конденсирует большую часть пары жиров и масел, отсюда его желтовато коричневый цвет. Металлические фильтры можно мыть в посудомоечной машине, но как показывает практика алюминиевая структура имеет свойство темнеть, от некоторых видов щелочных моющих средств.

Мыть алюминиевые жировые фильтры необходимо специальными моющими средствами. Срочный ремонт также рекомендует не забывать и про народные методы очистки жировых фильтров кухонных вытяжек. Которые не менее эффективны чем специализированные средства, а в некоторых случаях даже превосходят первые.

Работа вытяжки в режиме рециркуляции

Вытяжки в которых отвод всасываемого воздуха по техническим причинам нельзя вывести наружу, могут работать в режиме рециркуляции. То есть, всасываемый воздух сначала проходит через фильтр жироуловитель, а потом проходит через специальные угольные картриджи. Активированный уголь поглощает запахи и на выходе в помещение снова очищенный воздух.

Хочется упомянуть — что угольные фильтры являются одноразовыми и после отмеченного срока службы утилизируются. Однако некоторые производители угольных фильтров можно обновлять. Для этого достаточно приобрести наполнитель из гранул активированного угля и сменить отработанный наполнитель на новый.

Новейшее внедрение — Керамический фильтр от Elica

На смену угольным фильтрам приходит пожалуй бессменный — керамический фильтр очиститель воздуха для кухонных вытяжек. Почему его можно назвать вечным, да все потому после 2 месяцев интенсивного использования, фильтр можно поместить в духовой шкаф и при температуре 200 С градусов, его хорошенько прожечь.

Новинка керамический фильтр для кухонных вытяжек Элика

После, его снова можно использовать по назначению. Как утверждает производитель Elica, очистка воздуха таким фильтром эффективна на 90%.

На вытяжке высвечивается ошибка C FF или предупреждение

Сообщение FF на кухонной вытяжке Faber значение

Всё это лишь предупреждение что пора произвести чистку жировых фильтров. После определенного количества часов работы мотора, на табло автоматически выводится предупреждение, что фильтры загрязнены. После чистки сообщение надо просто обнулить

Электрическая схема управления вытяжкой Krona Nata | Festima.Ru

Скидки до 10 процeнтoв пpи oбращении с Aвито! Пятивoлновой аниoнный отпугиватель крыс, мышeй и нaceкoмых SD-058 спосoбeн излучaть 5 типoв вoлн: oдин тип ультpaнизких электрoмaгнитныx вoлн и 4 типa ультpaзвукoвыx волн, кoторые воздeйcтвуют на нepвную и cлуxoвую cиcтeму грызунов, вызывая у ниx дискoмфoрт, кoторый вынуждает их уйти. Эти 5 типoв волн тaкжe спoсобны мeнять чacтoту, что предотвращает какую-либо возможную адаптацию вредителей к излучению или развитие какого-либо иммунитета к нему. Более того, благодаря самым продвинутым на сегодняшний день электрическим схемам, данное устройство может излучать определенного вида анионы, которые очищают воздух и убивают микробов, содержащихся в нем. Так что мы можем смело заявить, что отпугиватель SD-058 является самым лучшим и эффективным отпугивателем грызунов в мире с самым широким набором функций. ФУНКЦИЯ И РАДИУС ДЕЙСТВИЯ — Основная функция данного устройства — отпугивание грызунов. Однако оно также до некоторой степени отпугивает следующие виды вредителей и насекомых: тараканы, муравьи, пауки, сверчки, жуки, блохи, моль, комары и т.д. — Излучаемые данным устройством анионы очищают воздух, убивают обитающие в нем вредные микроорганизмы, а также ослабляют вредное влияние тонкодисперсных частиц. — Устройство может широко применяться в следующих помещениях: ваш дом, офис, отель, магазин, ресторан, склад, больница и т.д. — Эффективная площадь действия устройства — от 100 м² при максимальном излучении и до 500 м² при отсутствии барьеров в виде мебели, перегородок и т.д. При наличии таких помех в распространении ультразвука следует использовать несколько приборов. Вы можете получить консультацию у продавца. ИНСТРУКЦИИ ПО ЗАПУСКУ УСТРОЙСТВА Подключите один конец идущего в комплекте адаптера питания в разъем для питания, расположенный внизу устройства. Вилку адаптера вставьте в стандартный разъем-розетку 220V. После этого вы увидите, как в верхней центральной части устройства загорится красный светодиод. Это является индикатором того, что устройство начало излучать ультранизкие электромагнитные волны. Частота мигания диода будет соответствовать частоте излучения волн. В то время как диод не горит, устройство не излучает электромагнитных волн. Когда на устройстве загорится голубой светодиод, это будет означать, что устройство начало излучать ультразвуковые волны 1ого и 2ого типа. Когда диод погас, это значит, что устройство прекратило их излучать. Когда на устройстве загорится зеленый светодиод, это будет означать, что устройство начало излучать ультразвуковые волны 3-го и 4-ого типа. Когда диод погас, это значит, что устройство прекратило их излучать. Если вы нажмете кнопку в верхней центральной части устройства, загорится оранжевый светодиод, который будет означать, что устройство начало излучать анионы. Чтобы выключить излучение анионов, нажмите ту же самую кнопку еще раз — излучение прекратится, а диод погаснет. МЕРЫ ПРЕДОСТОРОЖНОСТИ: — Никогда не используйте данное устройство вне помещений, а также в помещениях с высокой температурой или уровнем влажности. — Перед использованием устройства обязательно убедитесь, что ваша проводка дает питание именно со следующими характеристиками: АС 220V/.50Нz. — Устройство должно использоваться непрерывно, без остановок. — Устройство стоит установить как можно ближе к полу, т.к. грызуны в основном передвигаются по полу. Более того, на пути волн не должно быть никаких препятствий. — Эффект от использования устройства заметен сразу же, однако пик его эффективности наступает после 3-4 недель непрерывного использования. Первое время мыши могут проявлять повышенную активность, и это — свидетельство того, что вредители взбудоражены устройством, но все равно исчезнут через некоторое время. И даже если несколько грызунов останутся в радиусе действия устройства, они не будут способны к размножению или вторжению на территорию помещения. ОТПУГИВАТЬ ЛУЧШЕ, ЧЕМ ИСТРЕБЛЯТЬ Специальное исследование, проведенное американскими учеными, выявило, что отдельно взятый участок пространства имеет свое относительное «количество грызунов». Таким образом, если одна мышь умрет, ей на смену родится и придет другая, что делает реальное истребление мышей на какой-либо отдельно взятой территории невероятно сложным, почти невозможным. Однако если на определенном участке создать условия, непригодные для выживания и размножения грызунов, это приостановит их развитие и предотвратит возникновение потомства. Короче говоря, попытка полностью истребить мышей приведет лишь к их дальнейшему размножению, а вот создание непригодных для выживания условий предотвратит их размножение как таковое. Отсюда вывод: отпугивать лучше, чем истреблять

Бытовая техника

electric — Какие допустимые способы подключения кухонной вытяжки? (США)

TL; DR: включите его в свою цепь или в цепь освещения, но никогда не в цепь кухонной розетки

Здесь у вас есть варианты: подключить его к собственной цепи (всегда работает, но занимает место на панели) или включить в цепь освещения (всегда работает для вытяжек с проводным подключением, может работать для вытяжек, подключенных по шнуру и вилке, узнайте подробности у вашего инспектора).

Не подойдет подключение к кухонной розетке

Емкость в шкафу и / или предположительно больше 5.5 футов над землей вообще выходит за пределы NEC 210.52 из-за пунктов 3 и 4 в NEC 210.52:

210,52 Розетки розеток в жилых помещениях. Этот раздел содержит требования к розеткам на 125 В, 15 и 20 ампер. Сосуды, требуемые данным разделом, должны быть в дополнение к любой емкости:
(1) Деталь светильника или прибора, или
(2) Управляется настенным выключателем в соответствии с 210.70 (A) (1), исключение № 1 или
(3) Находится в шкафах или шкафах, или
(4) Расположен на высоте более 1,7 м (5 1,2 фута) над уровнем пола

В результате этого было бы нарушением NEC 210.52 (B) (2) размещение розетки вытяжки в цепи кухонной розетки, поскольку исключение 2 не применяется к большинству вытяжек (вытяжка должна быть неотъемлемой частью диапазон для использования исключения):

(B) Мелкая бытовая техника.
(1) Обслуживаемые розетки. На кухне, в кладовой, в зале для завтрака, в столовой или в аналогичной зоне жилого помещения две или более 20-амперных параллельных цепей для малых устройств Требуется 210.11 (C) (1), должны обслуживать все розетки настенных и напольных розеток, указанные в 210.52 (A), все розетки на столешнице закрыты. 210.52 (C), и розетки для холодильного оборудования.
Исключение № 1: В дополнение к требуемым розеткам, указанным в 210.52, розетки коммутируемые с питанием от универсального ответвления цепь, как определено в 210.70 (A) (1), исключение № 1, должна быть разрешена.
Исключение № 2: В дополнение к требуемым розеткам, указанным в 210.52, розетку розетки для обслуживания конкретного прибора разрешается запитывать от отдельной ответвленной цепи номиналом 15 ампер или более.
(2) Других торговых точек нет. Два или более малых прибора ответвительные цепи, указанные в 210. 52 (B) (1) не должно иметь другого магазины.
Исключение № 1: Розетка, устанавливаемая исключительно для электропитания в и поддержка электрических часов в любом из помещений, указанных в 210,52 (В) (1).
Исключение № 2: Розетки, установленные для подачи питания на дополнительное оборудование и освещение на газовых плитах, духовках или встраиваемых кухонных плитах.

Подключение его к розетке в цепи освещения может работать или не работать, ваш инспектор должен позвонить по этому

Эта опция не входит в стандарт NEC 422.16 (B) (4) пункт 5:

(4) Вытяжки. Вытяжки разрешается подключать по принципу «шнур и вилка» с помощью гибкого шнура, обозначенного как подходящий для использования на вытяжках в инструкции по установке производитель бытовой техники, при соблюдении всех следующих условий встречаются:
(1) Гибкий шнур оканчивается заземляющим вилка крепления.
Исключение: Перечисленная вытяжка, четко обозначенная для обозначения ее защиты с помощью системы двойной изоляции, не требует подключения соединительной вилки заземляющего типа.
(2) Длина шнура не менее 450 мм (18 дюймов). и не более 1,2 м (4 фута).
(3) Емкости расположены для защиты от физического повреждение гибкого шнура.
(4) Розетка доступна.
(5) Розетка поставляется отдельным ответвлением схема.

Однако, поскольку NEC 422.16 (B) (4) говорит, что «разрешено», это в основном означает, что инспектор должен разрешить вытяжку, подключенную по шнуру и вилке, которая соответствует заданным параметрам, но может разрешить что выходит за его пределы; учитывая, что домашние вытяжки наиболее разумного размера тянут менее 7.5A, если они будут использовать параллельную цепь с другими устройствами, то 210,23 (A):

не вызовет конфликтов.

(A) Ответвительные цепи на 15 и 20 ампер. А 15 или 20 ампер параллельная цепь должна быть разрешена для питания осветительных приборов или другое утилизационное оборудование или их комбинация, и должны соответствовать 210.23 (A) (1) и (A) (2).
Исключение: параллельные цепи для малых бытовых приборов, прачечная электрические цепи и ответвления в ванной, необходимые в жилом помещении (ах) 210.11 (C) (1), (C) (2) и (C) (3) должны поставлять только емкость торговые точки, указанные в этом разделе.
(1) Оборудование, подключенное шнуром и вилкой, не закреплено Место. Номинальные характеристики любого подключенного к электросети утилизирующего оборудования, не закрепленного на месте, не должны превышать 80 процентов от номинального тока параллельной цепи.
(2) Утилизационное оборудование, закрепленное на месте. Общий рейтинг Утилизационное оборудование, закрепленное на месте, кроме светильников, не должно превышать 50 процентов от силы тока параллельной цепи рейтинг, при котором осветительные блоки, использование кабеля и розетки оборудование, не закрепленное на месте, или то и другое вместе, также поставляются.

Это означает, что их подключение к цепи освещения также является жизнеспособным вариантом при условии, что вытяжка поддерживает проводное соединение. Между прочим, если бы я подключал вытяжку к цепи освещения по принципу «шнур и вилка», я бы использовал одну розетку вместо дуплексной розетки — это дает понять, что это выделенная розетка для одного прибора, а не универсальная розетка для чего угодно.

Другие насадки для вытяжки

Одна из самых больших ошибок, сделанных с вытяжками — это завышенного размера — даже «коммерческая» вытяжка в доме не нуждается в вытяжке коммерческого размера, способной всасывать из дома более 500 кубических футов в минуту воздуха.Имейте в виду, что коммерческая вытяжка используется 6-12 часов в день, а находящиеся под ней устройства для приготовления пищи используются непрерывно в течение этого времени и должны соответствовать стандартам OSHA по воздействию кулинарного дыма в течение всего этого времени. время, потому что повар в ресторане сталкивается с этим изо дня в день, а в вашем доме нет ни одной из таких проблем, с которыми нужно бороться.

Кроме того, вытяжка такого размера требует особого внимания в отношении подпиточного воздуха, чтобы избежать опасного обратного тяготения приборов атмосферного сжигания даже в скромно тесном доме.В результате гораздо лучше использовать вытяжной вентилятор меньшего размера (200-300 кубических футов в минуту) с системой вытяжки, которая имеет хорошую эффективность захвата и низкую потерю статического давления в воздуховоде, чем более крупную вытяжку с низкой эффективностью улавливания.

Как подключить вытяжной вентилятор вытяжки

Установка проводки вытяжного вентилятора вытяжки: проводка от существующего источника питания или розетки, я подключаю вытяжной вентилятор вытяжного вентилятора над варочной панелью на кухне.

Электромонтаж вытяжного вентилятора капота

Электрооборудование Вопрос: Я подключаю вытяжной вентилятор к кухонной плите.

В одной из моих квартир нужен вентилятор над плитой, это просто вентилятор с подсветкой.
Могу ли я пропустить электрический провод от ближайшей розетки через стену и между стеной и к вентилятору, или мне нужно протянуть электрический провод от автоматического выключателя в подвале до квартиры на третьем этаже слева .
Я просто пытаюсь сделать это правильно по жилищному кодексу и сейфу.

Не могли бы вы помочь. Спасибо.

Этот вопрос по домашнему электричеству прислала: Роза из Массачусетса.

Дополнительные комментарии: Это здорово и очень полезно.

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Роза.

Как установить проводку для вытяжного вентилятора вытяжного шкафа

Вытяжной вентилятор с подсветкой над кухонной плитой или отдельно стоящей плитой — отличный способ добавить света в зону готовки и помочь контролировать распространение запахов и жира по дому, и это будет отличный проект на выходные.

Применение: Подключение вытяжного вентилятора вытяжного шкафа.
Уровень квалификации: от начального до среднего. Этот электрический проект лучше всего установить лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: Зависит от личного опыта, способности работать с инструментами, доступа к источнику питания для нового вентилятора вытяжки. Это был бы отличный проект на выходные.
Меры предосторожности: Определите существующую цепь источника питания, выключите ее и пометьте примечанием перед работой с проводкой.
Примечание: Монтаж электропроводки для дополнительных розеток должен производиться в соответствии с местными и национальными электротехническими нормативами с разрешением и проверяться.

Подключение вытяжного вентилятора к существующему источнику питания или розетке

Для большинства обычных вытяжных вентиляторов требуется электрическая мощность 120 вольт, и они не потребляют много силы тока, поэтому вытяжной вентилятор с лампой не требует собственной цепи, так что да, провод может быть подключен к одной из существующих розеток. .
Обязательно совместите новую электрическую проводку с существующей проводкой источника, который вы выбрали в качестве источника питания.
Обычно хорошим источником питания является розетка на 120 вольт за плитой или ближайшая розетка на столешнице.
Новый кабель для вытяжного вентилятора может быть проложен непосредственно в месте расположения распределительной коробки блока вентилятора или в распределительную коробку внутри верхнего шкафа над плитой или варочной панелью, где будет установлен вытяжной вентилятор.

Подробнее о проводке вытяжного вентилятора на кухонной вытяжке

Как установить электропроводку на кухне
Кухня Электропроводка
Полностью объясненные фотографии и схемы электропроводки на кухне с требованиями кодов для большинства новых или реконструируемых проектов.
Электропроводка розетки
Электромонтаж розеток для дома
Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.
Руководство по домашнему электрическому проводу
Электропровод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.
Коды домашней электропроводки
Электрические кодексы для домашней электропроводки
Каталог электрических кодов, содержащий коды для электрических коробок и проводки электрических цепей.

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 вольт
Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Базовая домашняя электрическая проводка на примере

Краткий обзор домашней электропроводки

Поможем правильно подключить

Узнайте больше из моего курса «Домашняя электрическая проводка»:

Базовая домашняя электрическая проводка на примере

Будьте осторожны и будьте осторожны — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Как закрепить вытяжки с жесткой проволокой | Руководства по дому

Хотя многие вытяжки поставляются с возможностью установки их как устройства, подключаемого через шнур и штепсельную вилку, либо как проводного устройства, проводной метод является предпочтительным. Это метод, одобренный всеми строительными нормами и правилами, и метод, используемый всеми профессиональными установщиками. Жесткий монтаж вытяжки не представляет особой сложности, но требует тщательного планирования и упорядоченного выполнения этого плана.Хорошая новость заключается в том, что почти любой человек, хорошо разбирающийся в инструментах, может успешно выполнить эту работу.

Найдите удобное место для подключения проводки вытяжки, например, к розетке на кухонной столешнице. При установке вытяжки над газовой плитой наиболее удобной розеткой будет розетка непосредственно за плитой, розетка на 110 вольт, к которой подключается газовая плита.

Выключите автоматический выключатель, подающий электричество в розетку, к которой вы будете подключаться. Убедитесь, что вы отключили правильный автоматический выключатель, поднеся бесконтактный тестер напряжения к гнездам в розетке. Тестер издаст громкий звуковой сигнал, если вы отключили не тот прерыватель, и промолчу, если цепь безопасна для работы.

Снимите лицевую панель розетки и выверните два винта, фиксирующие розетку в коробке. Осмотрите электрические соединения. Вы будете делать трехсторонние косички на черном и белом проводах цепи.

Найдите и отметьте место на стене, где должна быть установлена вытяжка.Воспользуйтесь электронным прибором для поиска стоек, чтобы убедиться, что вы не будете сверлить стойку в стене, а затем просверлите отверстие диаметром 1 дюйм в полости стены.

Протяните кусок кабеля Romex 12/2 с заземлением через отверстие в коробку устройства, где вы будете подключаться. Обрежьте этот кабель так, чтобы он выступал на шесть-восемь дюймов из розетки и на 36 дюймов от стены на конце вытяжки печи.

С помощью универсального ножа снимите внешнюю оболочку кабеля там, где он выходит из выходной коробки, и снимите 3/4 дюйма изоляции с черных и белых изолированных проводов.

Сделайте провода для сращивания пигтейлов, отрезав 6-дюймовые куски черного и проволочного проводов от другого куска кабеля, удалив 3/4 дюйма с обоих концов этих проводов.

С помощью плоскогубцев сделайте разомкнутые петли на одном конце черного и белого проводов.

Извлеките один из черного и одного белого проводов из розетки, ослабив винты клемм и вытащив провода из-под них.

Обрежьте старые петли и снимите 3/4 дюйма изоляции.

Приготовьте косички. Удерживая зачищенные концы белых проводов рядом, навинтите пластиковую гайку. Повторите то же самое с черными проводами и оголенными проводами заземления.

Подсоедините кабели к розетке и снова установите розетку в коробку.

Закрепите другой конец кабеля в распределительной коробке на кожухе, затянув два зажимных винта.

Подключите черный и белый провода кабеля к черному и белому проводам кожуха с помощью гаек.Подключите оголенный провод к винту заземления вытяжки.

Закрепите кожух на месте и верните автоматический выключатель во включенное положение.

Ссылки

Биография писателя

Джерри Уолч, базирующийся в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журналах «Семейный разнорабочий», «Popular Science», «Popular Mechanics, «Handy» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Подключение вентиляторов кухонной вытяжки, бытовых розеток и др.

Розетки GFCI для стирки

Q: Все ли розетки на 15 и 20 ампер, 125 В, установленные в пределах шести футов от прачечной или раковины в жилом помещении, должны быть защищены прерывателем цепи замыкания на землю, даже если розетка труднодоступна, например, за стиральная машина или сушилка?

A: Да, изменение 210,8 (A) (7) требует наличия защиты GFCI для всех розеток на 15 и 20 ампер, 125 В, установленных в пределах шести футов от внешнего края раковины. Требование GFCI-защиты емкостей в пределах шести футов от прачечных и раковин для стирки было добавлено к изданию NEC 2005 года и применяется ко всем емкостям, находящимся в пределах шести футов, независимо от того, легко ли доступны емкости.

Емкости за стиральными машинами, сушилками для одежды и другими приборами не освобождаются от требования GFCI. Пункт 7 в 210.8 (A) применяется ко всем емкостям, находящимся в пределах шести футов, и читается следующим образом: «Раковины для стирки, хозяйственных принадлежностей и барных раковин — если емкости установлены в пределах 1.8 м (6 футов) от внешнего края раковины ». Это правило не является исключением. Все розетки на 15 и 20 ампер, 125 В в пределах шести футов от раковины должны быть защищены GFCI.

Источник питания пожарного насоса

В: Что должен учитывать инспектор по электрике при определении надежности коммунальных услуг для пожарного насоса?

A: Прежде всего, необходимо определить, являетесь ли вы органом, имеющим юрисдикцию (AHJ) для установки пожарного насоса. Правила статьи 695-Пожарные насосы Национального электротехнического кодекса не требуют установки этого оборудования.

Я подозреваю, что какое-то другое учреждение, например, чиновник здания, начальник пожарной охраны или начальник пожарной части, имеет право требовать установки пожарного насоса. Какое бы агентство ни приняло стандарт NFPA 20 для установки стационарных насосов для противопожарной защиты, оно несет ответственность за принятие решений о надежности электроснабжения, допустимости контроллера мотора с ограниченным объемом услуг, приемлемости источника воды и других вещей.

Вот некоторая информация о надежности источника электроэнергии, взятая из Приложения A NFPA-20: «A 9.2.4 Надежный источник энергии обладает следующими характеристиками: (1) Редкие перебои в подаче электроэнергии из-за условий окружающей среды или техногенных условий; (2) Отдельное служебное соединение или соединение со стороной питания выключателя обслуживания; (3) служебные и питающие провода либо заглублены под 50 мм (2 дюйма) бетона, либо заключены в 50 мм (2 дюйма) бетона или кирпича внутри здания. ”

Надежность сложно определить и она по-разному интерпретируется различными правоохранительными органами; поэтому электротехнический инспектор не должен определять надежность электроснабжения пожарного насоса с приводом от электродвигателя, если он не уверен, что он является AHJ.

Требования к цвету жилы

В: Требуются ли для NEC разные цвета проводов, которые используются в однофазных цепях 120/240 В и ответвленных цепях 480Y / 277, где оба напряжения присутствуют в одном здании? Если «да», доступны ли другие цвета, кроме белого и черного, в двухпроводных кабелях переменного тока и MC?

A: Изменение в Национальном электротехническом кодексе издания 2005 г. делает идентификацию проводов обязательной.Вот как гласит часть (C) 210.5: «(C) Незаземленные проводники. Если в системе электропроводки помещения есть ответвительные цепи, питаемые от более чем одной системы номинального напряжения, каждый незаземленный провод ответвленной цепи, если он доступен, должен быть идентифицирован системой. Для средств идентификации должно быть разрешено использовать отдельную цветовую кодировку, маркировочную ленту, маркировку или другие одобренные средства, и они должны быть постоянно вывешены на каждом щитке ответвительной цепи или аналогичном распределительном оборудовании ответвленной цепи.Это же требование применяется к фидерам и находится в 215.12 (C).

Производители кабелей типа AC и MC выпускают двухжильные кабели различных цветовых сочетаний. Большинство, если не все, предприятия электроснабжения могут заказать комбинации цветов, которые удовлетворят ваши потребности, если их нет в наличии. Доставка не должна занимать более нескольких дней.

Емкости установленные вне помещений

Q: Если розетки с защитой GFCI будут установлены на открытом воздухе в общественных местах, и новые торговые автоматы будут подключены к этим розеткам, произойдет ли ложное срабатывание этих GFCI, потому что два устройства GFCI будут подключены последовательно друг к другу?

A: Этот вопрос указывает на два изменения в выпуске 2005 года NEC . Первый появляется в 210.8 (B) (4) и требует, чтобы все розетки на 15 и 20 ампер, 125 В, установленные на открытом воздухе, которые доступны для населения, были защищены GFCI. Определение публичного пространства — это «… любое пространство, предназначенное для использования или доступное для общественности».

Дополнение к статье 422 — Устройства требует защиты от GFCI на всех торговых автоматах, изготовленных или восстановленных после 1 января 2005 г.

Защита

GFCI должна быть обеспечена подрядчиком по электрике для розеток на открытом воздухе на 15 и 20 ампер, а также производителем торговых автоматов.В некоторых ситуациях результатом будут два GFCI, последовательно соединенные друг с другом, но это не вызовет ложного срабатывания какого-либо устройства GFCI.

Подключение вентиляторов кухонной вытяжки

Q: Я электрик, выполняю домашнюю проводку. Меня попросили установить выделенную ответвленную цепь на 15 ампер, 120 В с розеткой на кухне выше диапазона для питания вытяжного вентилятора вытяжки, подключенного по шнуру и вилке. Эта схема также предназначена для питания микроволновой печи. Разрешено ли 15-амперное ответвление цепи с дуплексной розеткой в этой области Национальным электрическим кодексом ?

A: Вам разрешается установить розетку на 15 ампер, защищенную устройством максимального тока на 15 ампер, при условии, что она находится на высоте более 20 дюймов над столешницей.Все розетки над кухонной столешницей должны питаться от 20-амперной ответвленной цепи, а 210,52 (B) (5) ограничивает высоту до 20 дюймов; Следовательно, емкость, расположенная более чем на 20 дюймов над столешницей, не классифицируется как розетка.

Вытяжки разрешается подключать шнуром и вилкой при условии, что установка соответствует всем требованиям 422.16 (B) (4). Это (1) соблюдение требований к установке, изложенных производителем, (2) гибкий шнур оканчивается вилкой заземляющего типа, если кожух не имеет двойной изоляции, (3) длина шнура не менее 18 дюймов и не более 3 футов, (4) розетка расположена так, чтобы избежать физического повреждения шнура, (5) розетка доступна, и (6) розетка питается от отдельной ответвленной цепи.

Отдельная параллельная цепь определяется в Статье 100 как: «Ответвленная цепь обеспечивает только одно вспомогательное оборудование». Следовательно, ответвленная цепь должна заканчиваться в единственной 15-амперной розетке, и для микроволновой печи требуется другая ответвленная цепь, которая могла бы быть цепью розетки со столешницей.

Электрод в бетонном корпусе

Q: Если арматурные стержни в бетонном основании используются в качестве заземляющего электрода, требуется ли соединение проводника заземляющего электрода в бетоне или допустимо изгибать арматурный стержень вверх и выполнять соединение из бетона? Можно ли подключить этот провод заземляющего электрода к водопроводу или его нужно подключить к нейтральной шине в сервисном разъединителе?

A: Медный провод заземляющего электрода 4 AWG или большего размера из арматурной стали можно подсоединять к водопроводной трубе, если она находится под землей, металлическая и имеет длину 10 футов или более.

Это допускается 250,64 (F), которое позволяет соединить провод заземляющего электрода с любым удобным заземляющим электродом в системе заземляющих электродов. Провод заземляющего электрода из арматурной стали необходимо подсоединить к водопроводу на расстоянии не более пяти футов от того места, где он входит в здание.

Подключение заземляющего электрода к арматуре может быть выполнено в бетоне или вне бетона. Хотя требуется, чтобы соединение заземляющего электрода было доступно на 250.68 (A), исключение освобождает закрытые или подземные соединения от этого требования.

Защита от временного питания GFCI

Q: При предоставлении временной электроэнергии для строительной площадки генеральный подрядчик запрашивает две розетки на 20 ампер, 125 В и одну розетку на 50 ампер, 240 В. Требуется ли защита GFCI для 50-амперной розетки?

A: Для 20-амперных розеток требуется защита GFCI в соответствии с 590.6 (A). Если строительная мощность предназначена для добавления к промышленному предприятию, и квалифицированный персонал будет обслуживать и обслуживать оборудование, программа гарантированного заземления оборудования может быть заменена защитой GFCI для розеток, которые питают оборудование, которое может создать большую опасность в случае прерывания подачи электроэнергии. .

Розетка на 50 ампер, 240 В должна быть защищена GFCI или должна проверяться и обслуживаться в соответствии с «программой гарантированного заземления оборудования», изложенной в 590.6 (B) (2). Все тесты, упомянутые в 590.6 (B) (2), должны проводиться каждые три месяца или реже, регистрироваться и предоставляться AHJ. EC

FLACH , постоянный редактор Code , бывший главный электротехнический инспектор Нового Орлеана.До него можно добраться по 504.734.1720.

Энергопотребление и энергопотребление вытяжки

Вытяжка необходима, чтобы на кухне не было запаха и не было дыма. Он всасывает воздух из кухни и либо отправляет его наружу, либо удаляет запах из воздуха и рециркулирует его обратно на кухню. Здесь можно рассчитать энергопотребление и энергопотребление вытяжки. Потребляемая мощность вытяжки колеблется от 65 до 300 Вт в зависимости от мощности вытяжки. Обычная рисоварка потребляет 105 Вт энергии.

Введите мощность, часы использования и стоимость киловатт-часа. Калькулятор энергопотребления для вытяжки дает вам общее количество потребляемой энергии e . Кроме того, вы можете найти , сколько энергии es ваша вытяжка потребляет использовать . Чтобы узнать текущую цену на электроэнергию за кВтч в вашем регионе, обратитесь к Глобальные тарифы на электроэнергию .Чтобы узнать точную цену, необходимо ввести правильную стоимость за единицу (кВтч).

Энергопотребление

вытяжка * Стоимость не зависит от валюты и такая же, как и стоимость введенной единицы.

Термины и определения:

Мощность:

Потребляемая мощность устройства в ваттах, как указано на этикетке лампы.

Стоимость за единицу:

Средняя стоимость единицы электроэнергии, взимаемой коммунальным предприятием.В каждой стране разные тарифные ставки. Посетите: Глобальные цены на электроэнергию, чтобы получить подробную информацию, если вы не знаете, сколько коммунальная компания взимает с вас за единицу или кВтч.

Квартир в день:

Количество единиц электроэнергии, потребляемой нагрузкой каждый день с учетом введенных часов работы.

Часов использования:

Количество часов использования нагрузки в день.

Потребление электроэнергии зависит от мощности, количества часов использования. Коммунальная компания взимает с вас плату за общее количество потребленной вами энергии в киловатт-часах.Киловатт-час — это произведение потребляемой мощности нагрузки и количества часов использования.

Потребляемая мощность

вытяжка

Типичный вытяжка потребляет 0,105 кВтч энергии в час . Это означает, что час использования может стоить вам 0.012 центов.

Принцип работы вытяжки прост. В нем есть вентилятор, который всасывает воздух из кухни и выталкивает его через воздуховод. Иногда в воздуховоде устанавливают внешний вентилятор, чтобы эффективно выталкивать воздух. В случае рециркуляционного кожуха воздух проходит через жироулавливающий фильтр и угольный фильтр и возвращается обратно. Угольный фильтр удаляет запах из воздуха.

Энергосберегающая техника

Не используйте вытяжку без надобности.
Получите совет специалиста, чтобы выбрать правильную вытяжку для своей кухни. Если вы используете один с большей степенью вытяжки для маленькой кухни, вы тратите энергию.

Калькуляторы другого энергопотребления

Кондиционер Электрический утюг Светодиодные лампы Лампы CFL Потолочные вентиляторы Сушилка для одежды Посудомоечные машины Микроволновая печь Пылесос Холодильники Водонагреватель Фен Тостер Кофеварка Электрический чайник Блендер Миксер-измельчитель Соковыжималка Обогреватель воздуха Очистители воздуха Фритюрницы Морозильники Индукционная плита Xbox и PlayStation Рисоварка Пароварка Вытяжка

Подключение вытяжных вентиляторов

Подключение вытяжного вентилятора — это простой процесс, и при правильном выполнении можно избежать потенциальных опасностей и несчастных случаев.

Не срезайте углы!

Что вам может понадобиться:

Автоматический выключатель
Тестер цепей
Долото
Электрический провод
Электрическая отвертка
Гипс

Вытяжной вентилятор — это механический вентилятор, отводящий дым, пар и неприятные запахи с кухни или других помещений. Он отлично помогает удалить влагу и нежелательные запахи из вашего дома или офиса.Правильный вытяжной вентилятор также поможет избежать проблем с влажностью.

Строительные нормы и правила, вступившие в силу в апреле 2006 г., требуют, чтобы вытяжная вентиляция была оборудована кухнями, построенными до этой даты. Для получения дополнительной информации посетите правительственный портал планирования.

Вентилятор какого размера мне нужен?

Вам необходимо выбрать тип вентилятора, который соответствует правильной скорости вытяжки, а также подходит для места установки, например, некоторые вентиляторы, например, линейные, необходимо будет установить на полпути между впускными и выпускными отверстиями.

3 основных типа вытяжных вентиляторов для ванных комнат: осевой , центробежный и линейный . Осевые вентиляторы обычно наименее мощные, но подходят для большинства ситуаций. Они не должны располагаться более чем на 2–3 метра. Это означает, что их действительно следует устанавливать только на стене с прямым выходом наружу. Чтобы протянуть вентилятор на большее расстояние, чем это расстояние, вам нужно взглянуть на центробежную версию — более мощную, чем осевые вентиляторы, и подходящую для больших ванных комнат, но они могут производить больше шума.

Центробежные вытяжные вентиляторы обычно используются в зданиях, где требуются удлиненные воздуховоды. Они популярны в коммерческих и промышленных помещениях и работают, поворачивая воздух через изгиб на 90 градусов внутри вентилятора, что увеличивает давление воздуха и, следовательно, мощность вентилятора.

Канальные вентиляторы технически могут быть осевыми или центробежными, но они не устанавливаются на стенах и потолках, а размещаются в пустоте или чердаке над потолком.

Они более мощные, чем центробежные вентиляторы, и способны обеспечивать высокую производительность воздуховодов на большие расстояния.

Какой бы вентилятор вы ни выбрали, он должен включать в себя руководство производителя по месту установки.

Как установить вентилятор — проводка

Установка вентилятора в ванной

Найдите подходящий показатель CFM (кубических футов в минуту) или (кубических футов в час) для вашей ванной комнаты. Это первое, что вам нужно сделать при установке нового вентилятора для ванной, чтобы купить вентилятор нужной мощности. Для больших ванных комнат могут потребоваться вентиляторы с более высоким CFM
Необходимо учитывать рейтинг звука вашего нового вентилятора, который измеряется в сонах.Новые вентиляторы обычно имеют звуковой рейтинг от 0,5 (очень тихий) до 6 (очень громкий).
Местоположение — Местоположение важно. Его следует установить по центру между душем и туалетом для максимальной вентиляции. Однако, если ваша ванная комната очень большая, вам может потребоваться установить более одного вентилятора.
Обдумайте планировку своего чердака. Вентилятор следует размещать в пространстве между двумя балками, без каких-либо труб или препятствий. В случае замены старого вентилятора лучше всего поместить новый вентилятор в то же место (если у вас нет веских причин для его установки в другом месте).

Получите инструменты
- Отвертка
- Плоскогубцы комбинированные
- Электродрель
- Дисковая пила

Получите материалов
- Гибкая труба воздуховода
- Вентиляционная крышка
- Винты
- Герметик и гайки / соединители для проводов

Метод

Следующий метод является справочным, и идеи по поводу фактического способа установки решения будут зависеть от конструкции вашего дома.

1. Установка — просверлите отверстие для справки и затем отметьте потолок. Используйте электрическую дрель и сверхдлинное лопаточное сверло 3⁄4 дюйма (1,9 см), чтобы просверлить контрольное отверстие в том месте, где вы собираетесь разместить вентилятор. Измерьте корпус вентилятора вентиляции.
На чердаке найдите контрольное отверстие и очистите изоляцию вокруг него. Измеряя размеры корпуса вентилятора, убедитесь, что вентилятор поместится в выбранном вами месте между двумя балками.

В ванной измерьте входное отверстие вентилятора.Эти размеры позволят вам вырезать в потолке отверстие соответствующего размера.
Используя квадрат для обрамления и карандаш, наметьте контур входного отверстия вентилятора на потолке, используя только что сделанные вами измерения

2. Используя ножовку, вырежьте отмеченную вами часть потолка. Вместо лобзика можно также использовать сабельную / гипсокартонную пилу. Свободной рукой поддержите прямоугольную часть потолка и осторожно опустите ее на пол.

3. Установите вентилятор на место, но перед тем, как опустить вентилятор в отверстие, прикрепите колено воздуховода под углом 90 градусов (к которому вы позже прикрепите трубу воздуховода) к правильному выходному отверстию с помощью изоленты из фольги.
Вставьте разъем кабеля в съемное выбивное отверстие на боковой стороне корпуса вентилятора, а затем задвиньте опорные металлические скобы на место. Отцентрируйте вентилятор над отверстием в потолке и опустите его на место, убедившись, что все точки подключения расположены правильно.

4. Закрепление вентилятора на балках — После правильной установки вытяните каждый из металлических кронштейнов вентилятора, пока они не достигнут балок с каждой стороны корпуса. Закрепите каждый кронштейн винтами для гипсокартона.

Закрепив вентилятор, возьмите отрезок гибкой трубы воздуховода и прикрепите один конец к 90-градусному колену воздуховода, выходящему из корпуса вентилятора, с помощью изоленты из фольги.
(Это хорошее время, чтобы пропустить существующий или новый электрический кабель через разъем на корпусе вентилятора. Закрепите кабель, затянув винт на разъеме, но имейте в виду, что если ваш вентилятор оснащен лампой, вам нужно будет использовать трехжильный кабель).

5. Поиск подходящей точки выхода для трубы воздуховода.Найдите самый короткий и прямой путь от вентилятора корпуса наружу. Более длинный канал означает меньшую эффективность вентилятора.

Совершенно необходимо выпустить выход вентилятора наружу. Вентиляция прямо на чердак будет способствовать росту плесени и потенциально может вызвать гниение стропил.

6. Прикрепление вентиляционной крышки — Для выхода на боковой стене выберите точку между двумя стойками стены и выполните некоторые контрольные измерения на внутренней стороне, чтобы вы могли найти ту же точку снаружи.Используйте 4-дюймовую кольцевую пилу, чтобы прорезать стену снаружи, а затем закрепите вентиляционную крышку на месте.
На чердаке прикрепите конец воздуховода к соединительному каналу вентиляционной крышки с помощью изоленты из фольги.

7. Электропроводка соединений в корпусе — Вам может потребоваться подсоединить провода от чердака или из ванной в зависимости от типа вентилятора. Обязательно прочтите инструкции производителя и убедитесь, что питание выключено, прежде чем продолжить.
Мы всегда рекомендуем, чтобы любые электромонтажные работы выполнял профессионал.

8. Вы почти закончили. Теперь прикрепите решетку и подключите электродвигатель вентилятора к электрической розетке и с помощью прилагаемых винтов закрепите его.
Поместите монтажные провода декоративной пластиковой решетки в доступные прорези в корпусе, убедившись, что она сидит заподлицо с потолком — при необходимости создайте большее натяжение, раздвинув монтажные провода.
Снова включите питание и проверьте вытяжной вентилятор, чтобы убедиться, что он работает.

Гибкая труба, если она установлена неправильно, может стать ловушкой для конденсата и в конечном итоге наполниться водой! Если гибкая труба поддерживается и затягивается, этого не произойдет. По возможности используйте сплошную трубу

Установка сверхвысокой микроволновой печи с вытяжным вентилятором

Установить электрическую розетку

Строительные нормы и правила требуют, чтобы микроволновая печь имела выделенную цепь на 20 А, которая не обслуживает другие розетки бытовой техники. Скорее всего, это означает, что вам нужно будет добавить новую электрическую цепь и розетку в пределах досягаемости шнура питания духовки. Большинство микроволн сконфигурированы таким образом, что шнур питания проходит через пол верхнего шкафа над микроволновой печью, поэтому лучшее место для этой настенной розетки находится внутри верхнего шкафа.

Примечание. Микроволны обычно рассчитаны на 15 ампер, но они должны питаться от специальной 120-вольтовой 20-амперной цепи. Это связано с тем, что высокая мощность полноразмерной микроволновой печи плюс вентилятор могут превышать безопасную мощность 15-амперной схемы.

Это сложная работа, которая требует от вас проложить новый электрический кабель через стены к главной панели автоматического выключателя, установить и подключить электрическую розетку, а также завершить подключение цепи на панели автоматического выключателя. Если у вас нет опыта и уверенности в своих навыках, такие электромонтажные работы лучше доверить профессиональному электрику.

Вырезать отверстия для воздуховодов и вентиляционной крышки

Когда вы начнете установку, вам нужно будет определить, пропускать ли микроволновую печь через заднюю часть устройства, при этом воздуховоды идут прямо назад и через внешнюю стену, или через верхнюю часть устройства, при этом воздуховоды проходят через шкаф и потолок до крыши.Иногда это просто вопрос удобства и доступности.

Любой метод будет работать, но ваш вентилятор будет работать наиболее эффективно с коротким прямым участком воздуховода. Обычно это означает, что установка вентиляционного отверстия на внешней стене является самым простым вариантом, но если это невозможно или если вы не хотите испортить внешний сайдинг вентиляционным колпачком, вы можете проложить воздуховод до крышу, прикрепив ее крышкой вентиляционного отверстия, вставленной в черепицу.

Используйте прилагаемый к микроволновой печи шаблон, чтобы разметить отверстие для вентиляционного канала на стене или на дне верхнего шкафа.

Для прокладки воздуховодов через стену:

Приклейте прилагаемый бумажный шаблон к внутренней стене. Отметьте на стене расположение вентиляционного отверстия. Вырежьте отверстие в гипсокартоне с помощью пилы для гипсокартона или лобзика. Отметьте контур отверстия вентиляционной крышки на обшивке наружной стены и просверлите отверстия для определения местоположения через обшивку и сайдинг на улицу.

С внешней стороны отметьте контур вентиляционной крышки на сайдинге, используя для справки отверстия локатора.Вырежьте наружный сайдинг и обшивку с помощью сабельной пилы или лобзика. Это может быть относительно легкая работа, если у вас есть стандартный сайдинг внахлест, но кирпичные или штукатурные фасады могут потребовать значительных усилий и дополнительных инструментов.

Для прокладки воздуховодов через крышу:

Приклейте бумажный шаблон к нижней части верхнего шкафа. Обозначьте расположение вентиляционного отверстия в нижней части верхнего шкафа. Просверлите отверстия по углам контура, затем вырежьте вентиляционное отверстие лобзиком или сабельной пилой.

Отметьте и вырежьте дополнительные отверстия в верхней части верхнего шкафа, в потолке и на чердаке, где будет проходить воздуховод. Изнутри мансарды нарисуйте форму воротника кровли на обшивке крыши. Просверлите пилотные отверстия, а затем прорежьте отверстие в крыше для вентиляционной крышки.

Установите воздуховод и вентиляционную крышку

Все воздуховоды должны быть жесткими из металла и иметь прямоугольную или круглую форму. Вам может понадобиться переходной фитинг для соединения между воротником вентиляционной крышки и первой секцией воздуховода.

С внешней стороны или крыши вставьте воротник вентиляционной крышки в отверстие, которое вы сделали в сайдинге или крыше. Закрепите вентиляционную крышку в соответствии с инструкциями производителя. Обычно это означает нанесение силиконового герметика или кровельного цемента, а затем закрепление фланцев на вентиляционной крышке гвоздями или винтами. Крышки обычно самовосстанавливающиеся, с металлическими фланцами, которые скользят под нависающей черепицей и крепятся кровельными гвоздями. Закупорить под окладом кровельный цемент, чтобы предотвратить утечку.Крышки вентиляционных отверстий на стене должны быть закрыты силиконовым герметиком.

После установки крышки прикрепите первую секцию воздуховода к внутренней манжете вентиляционной крышки с помощью винтов для листового металла. Заклейте стык металлической изолентой (не пластиковой). Продолжайте расширять воздуховод дополнительными секциями, закрепляя каждое соединение винтами для листового металла и металлической изолентой. Отрежьте последнюю секцию воздуховода по размеру с помощью ножниц по металлу, чтобы она была заподлицо с поверхностью стены (для вентиляции сзади) или с верхней частью верхнего шкафа (для вентиляции сверху).

Гибкий пластиковый или гофрированный алюминиевый воздуховод, хотя и прост в установке, не рекомендуется и может быть запрещен местными строительными нормами. Эти каналы могут собирать жир на своих внутренних поверхностях, создавая потенциальную опасность возгорания.

Установите настенный кронштейн

Этот шаг может потребовать некоторых столярных навыков. Различные марки микроволновых печей несколько различаются по способу подвешивания к стене, но большинство из них используют кронштейн, который устанавливается на стене за устройством.Духовка висит на кронштейне и закрепляется спереди с помощью болтов, вбитых вниз через верхний шкаф в корпус духовки.

Если вам повезло, что настенная стойка расположена точно в центре кронштейна, вы можете вбить центральный крепежный винт для кронштейна прямо в эту стойку. В противном случае большинство специалистов по установке предлагают удалить часть гипсокартона и установить полосу фанеры поперек стены, где будет крепиться кронштейн духовки. Полоса фанеры крепится к стеновым стойкам и обеспечивает надежную опору для крепления монтажного кронштейна.

Микроволновая печь должна поставляться с бумажными шаблонами, которые помогут вам прикрепить настенный кронштейн, просверлить нижнюю часть верхнего шкафа и прикрепить крепежные болты для духовки.

Начните с рисования вертикальной линии в центре пространства шкафа, используя уровень. Если ваша духовка поставляется с бумажным шаблоном, прикрепите его к стене в качестве ориентира. Используйте шпильку, чтобы найти стойки стены. Если одна из стоек совмещается с центральной линией, можно переходить к следующему шагу.В противном случае вам сначала нужно будет удалить гипсокартон, затем вырезать и установить подкладочную полосу из фанеры поперек стены на уровне, где будет установлен кронштейн. Надежно прикрепите эту подкладочную ленту к стойкам стены.

Расположите настенный кронштейн на стене так, чтобы он был выровнен по средней линии. Отрегулируйте высоту кронштейна в зависимости от конфигурации шкафа и микроволновой печи, следуя инструкциям производителя. Убедитесь, что скоба выровнена. Отметьте места отверстий для крепежных винтов.Снимите кронштейн, затем просверлите пилотные отверстия в отмеченных местах.

Установите кронштейн на стену, убедитесь, что он ровный, и закрепите его шурупами для дерева, продетыми через кронштейн в направляющие отверстия или стойки.

Просверливание отверстий в шкафу

Отверстия в нижней части верхнего шкафа необходимы для шнура питания микроволновой печи и крепежных болтов устройства.

Чтобы сделать отверстия, приклейте бумажный шаблон, поставляемый с микроволновой печью, к нижней части верхнего шкафа.Отметьте место для обоих монтажных отверстий, которые будут фиксировать микроволновую печь, и большего отверстия для шнура питания. Просверлите отверстия для крепежных болтов с помощью отвертки подходящего размера. Просверлите отверстие для шнура питания с помощью перфорации или кольцевой пилы.

Подготовьте вентиляционное отверстие для микроволновой печи

Внесите необходимые изменения в вентиляционное отверстие микроволновой печи. Например, если на заводе настроена обратная вентиляция, может потребоваться перенастроить вентиляционную систему для вентиляции сверху.Следуйте инструкциям производителя для всех изменений.

Выхлопные отверстия для большинства микроволн имеют прямоугольную форму, и если вы используете круглые воздуховоды, вам может потребоваться переходная муфта, чтобы преобразовать круглую форму воздуховода в прямоугольную, которая может быть подключена к микроволновой печи.

Установите микроволновую печь

Микроволновые печи тяжелые, и для этого потребуется один или два помощника, чтобы поднять духовку на место и закрепить ее.

Поднимите микроволновую печь и протяните шнур питания через отверстие в шкафу. Подвесьте нижний край микроволновой печи к настенному кронштейну, затем наклоните прибор так, чтобы его задняя часть прилегала к стене.

Пока помощник удерживает микроволновую печь на месте, вставьте крепежные болты вниз через нижнюю часть шкафа в резьбовые отверстия в верхней части устройства. Надежно затяните болты.

Подключение воздуховодов

Подсоедините металлический воздуховод к вентиляционному отверстию микроволновой печи.

Для обратной вентиляции:

Если установка в воздуховоде выполнена правильно, вентиляционный фитинг микроволновой печи должен плавно входить в воротник внешней вентиляционной крышки. Но часто требуются незначительные корректировки, чтобы установить соединение между вентиляционным отверстием для микроволновой печи и воздуховодом.

Для верхней вентиляции:

Вам нужно будет вырезать и подогнать последнюю секцию воздуховода для выхода из воздуховода, входящего в верхнюю часть верхнего шкафа, и вентиляционного фитинга микроволновой печи в нижней части верхнего шкафа.Обычно это простой короткий отрезок жесткого металлического воздуховода.

После завершения соединения заклейте все доступные стыки металлической изолентой.
