СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ
от admin
У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.
Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!
Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку.
Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…
Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.
Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».
Проходной выключатель освещения
Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.
Схема проходного выключателя
Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель.
Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.
Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.
А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.
И последнее.
Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.
Originally posted 2019-06-18 15:31:30. Republished by Blog Post Promoter
Схема подключения выключателя к лампочке: одноклавишного и двухклавишного
Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.
Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.
Содержание
- 1 Как подключить лампочку через выключатель: разъясняем схему
- 2 Что понадобится для реализации схемы?
- 3 Ошибки и неисправности в вопросе, как подключить выключатель к лампочке
- 4 Как подключить светильник к двухклавишному выключателю?
Как подключить лампочку через выключатель: разъясняем схему
Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.
Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель.
Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.
Схема подключения одноклавишного выключателя
Что понадобится для реализации схемы?
Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:
Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.
Ошибки и неисправности в вопросе, как подключить выключатель к лампочке
Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.
Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.
Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.
Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.
Как подключить светильник к двухклавишному выключателю?

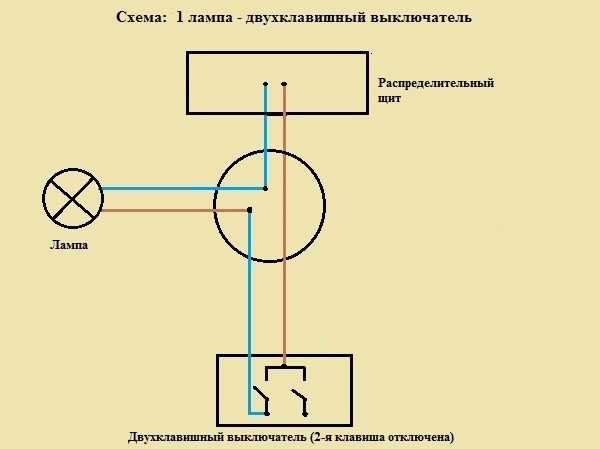

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.
- Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
- Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
- От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
- Затем к распределителю подводим два провода, которые пойдут на освещение.
- Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
- Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
- Жилы заземления можно не соединять между собой.
- Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
- После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.
Схема подключения двухклавишного выключателя
Схема автоматического выключателяРекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.
| Электротехническая Академия
Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.
Схематическая диаграмма представляет собой рисунок, на котором показаны схемы электрической системы с символами, изображающими электрические устройства и линии, представляющие проводники.
Только квалифицированный персонал должен просматривать принципиальные схемы и выполнять работы с автоматическими выключателями. Квалифицированное лицо — это лицо, обладающее специальными знаниями, подготовкой и опытом в установке, программировании, обслуживании и устранении неисправностей оборудования с автоматическим выключателем, а также обладающее навыками и знаниями в области безопасности, которые позволяют ему/ей безопасно выполнять задачу.
Схемы необходимы для установки и работы обычных автоматических выключателей от OEM-производителей, таких как ABB/ITE, General Electric и Westinghouse/Cutler-Hammer.
Многие низковольтные автоматические выключатели (LVCB) и практически все средневольтные автоматические выключатели в металлическом корпусе используют электрические механизмы.
Автоматические выключатели с электрическим приводом имеют цепи отключения и включения, двигатель для взведения пружины и световые индикаторы. Понимание того, как функционируют эти цепи управления, важно при поиске и устранении неисправностей автоматических выключателей. Стандартным протоколом является отображение цепей управления автоматическим выключателем на принципиальной схеме в обесточенном состоянии, как если бы он находился в шкафу без подачи управляющего питания.
В автоматических выключателях ABB/ITE K-Line контакт, отмеченный на схеме «CPS» (управляющий выключатель питания), используется для отключения цепь зарядки двигателя и обычно замкнута.
ПРИНЦИПАЛЬНЫЕ СХЕМЫ — ABBКогда автоматический выключатель вставлен в шкаф и подключен к источнику питания, происходит следующее:
- Мотор взвода пружины немедленно запускается.
- Замыкающая пружина взведена.
- Контактные концевые выключатели 1 и 3 (LS1 и LS3) размыкают и выключают двигатель.
- Контакт LS2 замыкается и включает 52Х (замыкание катушки управления).
- Контакт 52b замкнут, так как выключатель разомкнут.
Автоматический выключатель теперь может включаться и будет оставаться в этом состоянии до тех пор, пока не будет нажата кнопка ЗАКРЫТЬ. Обычно переключатель дистанционного управления, обозначенный на этом чертеже как «Дистанционное закрытие», имеет контакт, который остается замкнутым при нажатии, а не замыкается на мгновение. Это означает, что питание управления доступно для цепи все время, пока переключатель управления находится в закрытом положении. При срабатывании дистанционного выключателя происходит следующее:
- Главные контакты автоматического выключателя замыкаются и разряжают замыкающие пружины.
- LS1 и LS3 замкнуты, но цепь двигателя отключена 52b, которая теперь разомкнута.
- LS2 открывает и отключает замкнутую цепь.
- Замыкание LS3 возбуждает катушку 52Y (катушка защиты от помпы), которая, в свою очередь, закрывает 52Y/1 и открывает 52Y/2.
- Контакт 52Y/1 образует параллельный путь, известный как замыкающая цепь, вокруг LS3. Это удерживает катушку 52Y под напряжением до тех пор, пока не будет снято управляющее питание.
- Контакт 52Y/2 остается разомкнутым до тех пор, пока на катушку антинасоса (блокировки) подается питание. Автоматический выключатель остается в этом состоянии до тех пор, пока не сработает. При отключении происходит следующее:
- Контакт 52b повторно замыкается.
- LS1 и LS3 замкнуты, а LS2 разомкнуты.
- LS1 позволяет двигателю взвода пружин взводить пружины, в результате чего LS1 и LS3 открываются, а LS2 закрываются.
Во время этой последовательности 52Y остается под напряжением из-за замыкающего контакта (52Y/1). Обычно автоматический выключатель теперь может замыкаться, но 52Y предотвращает это, оставляя контакт 52Y/2 разомкнутым.
Чтобы включить автоматический выключатель, необходимо отключить управляющее питание путем сброса дистанционного выключателя включения в открытое положение. В результате 52Y обесточится, что закроет 52Y/2 и разомкнет 52Y/1.
Схема автоматического выключателя General Electric
На принципиальной схеме автоматического выключателя среднего напряжения General Electric Power/Vac автоматический выключатель показан обесточенным, с разомкнутым автоматическим выключателем и без подачи управляющего питания.
СХЕМЫ-СХЕМЫ — GENERAL ELECTRICПри подаче управляющего питания происходит следующее:
- Включается двигатель взведения пружины (M).
- Катушка 52Y подает питание (предотвращает операцию закрытия, пока пружины не будут взведены).
- Когда пружины взведены, локации 52/SM/LS открываются.
- Поскольку переключатель управления (CS) разомкнут, 52Y обесточивается.
Теперь автоматический выключатель готов к включению.
Чтобы замкнуть автоматический выключатель, удаленный CS поворачивается во включенное положение. В закрытом положении происходит следующее:
- Запирающая катушка 52X получает питание и освобождает запирающие пружины.
- 52 Места SM/LS закрываются, потому что пружины разряжены.
- Вспомогательный контакт 52b в цепи управления включением меняет положение, а также контакты 52а в цепи отключения
- Катушка 52Y находится под напряжением. Три контакта меняют положение, что размыкает цепь на 52X и замыкает пломбируемый контакт 52Y.
Когда выключатель полностью установлен во включенное положение, 52/ CL/MS замыкается, позволяя работать двигателю взвода пружины. Когда пружины взведены, 52/SM/LS открывается, останавливая двигатель взвода пружин. Пока контакты дистанционного переключателя остаются замкнутыми, 52Y находится под напряжением, предотвращая повторное автоматическое повторное включение (антипомпа). Для отключения или размыкания автоматического выключателя после включения автоматического выключателя должно произойти следующее:
- Оба контакта 52a замкнуты, потому что выключатель включен.
- Клеммы 9 (+) и 10 (–) подключаются к источнику постоянного напряжения.
- Замыкание CS/T подает питание на 52/TC (катушку отключения), размыкая автоматический выключатель.
Схема автоматического выключателя Westinghouse/Cutler-Hammer
На принципиальной схеме Westinghouse/Cutler-Hammer автоматический выключатель показан разомкнутым, а замыкающие пружины — разряженными. Как только питание подается на цепь управления (клеммы 7 и 4), включается двигатель взведения пружины, и замыкающие пружины взводятся. Как только пружины взведены, концевой выключатель (LS) переходит из закрытого положения в открытое положение на проводе 67, и контакт LS на проводе 65/66 замыкается. Это отключает двигатель взвода пружины и включает замыкающую цепь.
ПРИНЦИПАЛЬНЫЕ СХЕМЫ —WESTINGHOUSE В этот момент происходит короткое замыкание катушки защиты от помпы, поскольку замыкается нормально разомкнутый контакт LS.
Контакты «b» замкнуты, когда главные контакты автоматического выключателя разомкнуты. Когда CS замкнут, происходит следующее:
- Катушка пружинного расцепителя (SR) находится под напряжением и позволяет замыкать главные контакты автоматического выключателя.
- Оба концевых выключателя меняют положение. Цепь взведения пружины включена, а катушка освобождения пружины отключена.
- Оба контакта «b» разомкнуты. Один контакт отключает зеленый свет, а другой контакт отключает двигатель взведения пружины, катушку защиты от накачки и катушку отпускания пружины.
- Замыкающий контакт в CS остается замкнутым, даже когда рукоятка отпущена, так как это поддерживающий контакт.
- Контакт «а» на проводе 68 замыкается, что включает катушку независимого расцепителя (ST).
- Загорается красный индикатор.
Автоматический выключатель остается в этом состоянии до тех пор, пока на катушку отключения не будет подано питание в результате срабатывания реле.
Когда катушка отключения находится под напряжением, главные контакты автоматического выключателя размыкаются, что приводит к замыканию обоих контактов b. Загорается зеленый свет, и включается двигатель взведения пружины, который взводит замыкающие пружины.
При взведении пружин оба LS меняют положение. Один LS обесточивает двигатель, а другой подает питание на катушку антинасоса (Y). В это время расцепитель пружины не активируется, потому что контакт Y размыкается и отключает катушку расцепления пружины. Катушка Y находится под напряжением, потому что замкнутый контакт CS является поддерживающим контактом. Контакт поддержания остается замкнутым, даже если ручка CS отпущена. Если CS повернут в положение отключения, он разомкнет замыкающий/удерживающий контакт в CS, и автоматический выключатель не сможет замкнуться автоматически.
В это время CS должен быть переведен в положение отключения, чтобы повторно включить автоматический выключатель. Чтобы разомкнуть автоматический выключатель, отключающая катушка (ST) подключается непосредственно между положительной и отрицательной клеммами питания.
Как только контакт 52a замыкается (когда замыкается автоматический выключатель), CS можно перевести в положение срабатывания. Это приведет к срабатыванию автоматического выключателя и размыканию замыкающего/поддерживающего контакта с CS.
Вы нашли apk для андроида? Вы можете найти новые бесплатные игры и приложения для Android.
Электронный автоматический выключатель — принципиальная схема и работа
Устройство переменного тока
Эти проблемы возникают из-за колебаний напряжения, которое мы получаем от нашей электросети, и, как правило, неизбежны. Эти скачки напряжения несут ответственность за повреждение многих электронных устройств, начиная от небольших электронных устройств в наших домах и заканчивая крупными высокопроизводительными промышленными машинами. В статье рассматривается, как сделать электронный автоматический выключатель , который бы своей схемотехникой спасал наши устройства от резких скачков напряжения и отключал нагрузку от сети.
- Связанная запись: Автоматический выключатель Smart WiFi, конструкция, установка и работа
Содержание
Схема электронного автоматического выключателя
Принципиальная схема цепи приведена ниже:
Компоненты
Необходимые для электронного CB- Op4ALMmp3
- 7805 Регулятор = +5 В
- Реле = 5В ИС
- BC547 = 2 шт.
- Понижающий трансформатор = 12 В
- Переменный потенциометр = 10 кОм
- Диодный мост
- Резисторы = 1 кОм, 2 кОм, 2,2 кОм, 5,1 кОм и 10 кОм
- Конденсаторы = 0,1 мкФ, 10 мкФ и 100 мкФ
- Связанная статья: Принципиальная схема автоматического выключателя света в ванной и работа
LM358
Микросхема LM358 представляет собой микросхему операционного усилителя. Это маломощный двухканальный операционный усилитель IC. Он имеет два независимых операционных усилителя с высоким коэффициентом усиления с внутренней компенсацией частоты. Он сделан так, что работает от одного источника питания и может работать в широком диапазоне напряжений. Существует множество применений этой ИС, включая блок усиления по постоянному току, преобразовательные усилители и обычные схемы операционных усилителей. Эта микросхема имеет восемь выводов.
Распиновка показана на рисунке ниже.
Внутренняя структура микросхемы показана на рисунке выше. ИС, как обсуждалось выше, имеет два независимых операционных усилителя. Клеммы 1 и 7 являются выходными клеммами операционного усилителя. Клеммы 3 и 5 являются неинвертирующими клеммами, тогда как клеммы 2 и 6 являются инвертирующими клеммами. Обычно присутствуют клеммы заземления и VCC на 4 и 8 соответственно.
Помимо того, что эта микросхема экономична и легкодоступна, она обладает некоторыми дополнительными преимуществами, которые ближе к электронной стороне. Некоторые из особенностей перечислены ниже.
- Основное преимущество — два операционных усилителя с внутренней частотной компенсацией
- Диапазон одиночного питания 3-32 В.
- Диапазон двойного питания от -16 до -1,5 В или от 1,5 В до 16 В.
- Коэффициент усиления по напряжению составляет 100 дБ, а полоса пропускания — 1 МГц.
- Потребляемый ток питания микросхемы очень низкий. Обычно он находится в диапазоне 500 мкА.
- Небольшое напряжение смещения на входе, обычно около 2 мВ.
- Синфазное напряжение, полученное от микросхемы, содержит потенциал земли.
- Дифференциальное входное напряжение и напряжение питания, подаваемое на микросхему, сопоставимы.
Связанный пост: Простая схема защиты от перенапряжения с использованием стабилитрона
7805 ИС регулятора
Цепи, в которых есть источники напряжения, могут иметь колебания, приводящие к необеспечению фиксированного выходного напряжения. Одной из популярных микросхем для этой цели является микросхема регулятора 7805, которая входит в состав стационарных линейных стабилизаторов напряжения, используемых для поддержания таких колебаний. Есть много приложений, в которых используется 7805, и основные из них:
- Регулятор с фиксированным выходом
- Положительный регулятор в минусе
- Регулируемый выходной регулятор
- Регулятор тока
- Регулируемый регулятор напряжения постоянного тока
- Регулируемое двойное питание
- Выходная схема защиты от неправильной полярности
- Цепь проекции обратного смещения
| LM 7805 Регулятор напряжения IC | ||
| Номер контакта | Название контакта | Назначение |
| 1 | Ввод | Подайте нестабилизированное напряжение, чтобы получить регулируемый выходной сигнал |
| 2 | Земля | Соединен с землей |
| 3 | Выход | Выход представляет собой регулируемый сигнал напряжения |
ИС при входном напряжении 7,2 В достигает максимальной эффективности.
В регуляторе напряжения IC 7805 большое количество энергии расходуется в виде тепла. Разница в величине входного напряжения и выходного напряжения поступает в виде тепла. Таким образом, если разница между входным и выходным напряжением велика, тепловыделение будет больше. Отверстие в транзисторе предназначено для соединения с ним радиатора. Таким образом, эта ИС также обеспечивает теплоотвод.
Связанный пост: Автоматический дверной звонок с обнаружением объектов Arduino
Транзистор BC547
BC547 — это транзистор с биполярным переходом NPN. В основном он используется для целей переключения, а также для процессов усиления. Меньшее количество тока в базе используется для управления большим количеством токов в коллекторе и эмиттере. Его основными приложениями являются коммутация и усиление. Ниже распиновка транзистора BC547:
Работа транзистора проста. Когда на его клеммы подается входное напряжение, некоторая часть тока начинает течь от базы к эмиттеру и управляет током на коллекторе.
Напряжение между базой и эмиттером отрицательное на эмиттере и положительное на базовом выводе для конструкции NPN.
Связанная статья: Схема цепи тестера кабелей и проводов
Реле
Реле — это электрический, электромагнитный или электронный переключатель. Переключатель может иметь любое количество контактов в нескольких формах контактов, таких как замыкающие контакты, размыкающие контакты или их комбинация. Реле используются для управления цепью независимым маломощным сигналом или там, где несколько цепей должны управляться одним сигналом. Традиционная форма реле использует электромагнит для замыкания или размыкания контактов, но были изобретены и другие принципы работы, например, в твердотельных реле, которые используют полупроводниковые свойства для управления, не полагаясь на какие-либо движущиеся части. Распиновка реле 5В, которое используется в конструкции схемы, приведена ниже.
| Реле 5 В | ||
| Номер контакта | Название контакта | Описание |
| 1 | Конец катушки 1 | Используется для срабатывания реле |
| 2 | Конец катушки 2 | Используется для срабатывания реле |
| 3 | Общий (COM) | Подключен к одному концу нагрузки |
| 4 | Нормально закрытый (NC) | Если другой конец подключен к этой клемме, нагрузка остается подключенной до запуска |
| 5 | Нормально открытый (НО) | Если другой конец подключен к этой клемме, нагрузка остается отключенной до срабатывания |
Связанный пост: Система автоматизации умного дома — Схема и исходный код
Работа электронного автоматического выключателя Правильно подключите компоненты в соответствии с приведенной выше электрической схемой.
Показанная выше электрическая схема состоит из трех частей. Три части должны быть соединены в одну большую цепь. Три части:
- Силовой модуль
- Модуль операционного усилителя
- Модуль реле
Три модуля схемы будут кратко рассмотрены в следующем разделе отчета.
Модуль питанияОперационный усилитель в этой схеме является контроллером автоматического выключателя для нашего проекта. Для этого операционного усилителя требуется регулируемый источник питания 5 В. Мы будем запускать эту схему от нашей сети с переменным напряжением около 220 В. Сначала для питания операционного усилителя нам нужно понизить напряжение, доступное нам от сети.
Для этого мы используем понижающий трансформатор, в нашем случае мы использовали трансформатор, который дает нам понижающее напряжение 12В. Это напряжение 12 В AV, полученное от трансформатора, затем выпрямляется с помощью схемы выпрямителя, выполненной с использованием диодного моста.
Это преобразует напряжение переменного тока в напряжение постоянного тока.
На выходе этого выпрямления теперь будет приблизительно 12 В постоянного тока. Затем это 12 В постоянного тока регулируется с помощью нашей микросхемы стабилизатора напряжения LM7805. Мы можем отобразить выходное напряжение модуля питания в диапазоне от 0 до 5 В, используя делитель потенциала с переменным сопротивлением и резистор. Изменяя напряжение потенциометра, мы можем получить разные напряжения. Вы также можете использовать схему преобразователя 12 В в 5 В.
Связанный пост: Регулятор температуры паяльника
Модуль операционного усилителя Модуль операционного усилителя является основной частью схемы, и здесь происходит сравнение напряжений. Поскольку автоматический выключатель, который мы делаем, обеспечивает защиту как от скачков высокого, так и от низкого напряжения, мы должны учитывать оба случая. Оба корпуса имеют свою индивидуальную цепь и подключаются к основной цепи через обозначенное соединение.
Операционный усилитель в схеме используется в дифференциальном режиме. И из всех применений операционного усилителя мы использовали операционный усилитель в этой схеме в качестве компаратора напряжения. Этот компаратор будет давать либо высокий, либо низкий уровень на выходе после сравнения напряжений на двух его выводах. Мы можем установить пороговые напряжения как для нижнего предела, так и для верхнего предела, используя цепи резисторов.
Связанный пост: Схема электронного глаза — использование LDR и IC 4049 Для контроля безопасности
Модуль реле Чтобы они функционировали так, как они должны, теперь нам нужно подумать о работе цепи после обнаружения высокого или низкого скачка напряжения, идентифицированного электронным автоматическим выключателем . Всплеск напряжения получается от модуля ОУ схемы, которая обсуждалась выше. На основании выходного сигнала операционных усилителей, полученного от модуля операционных усилителей, реле сработает.
