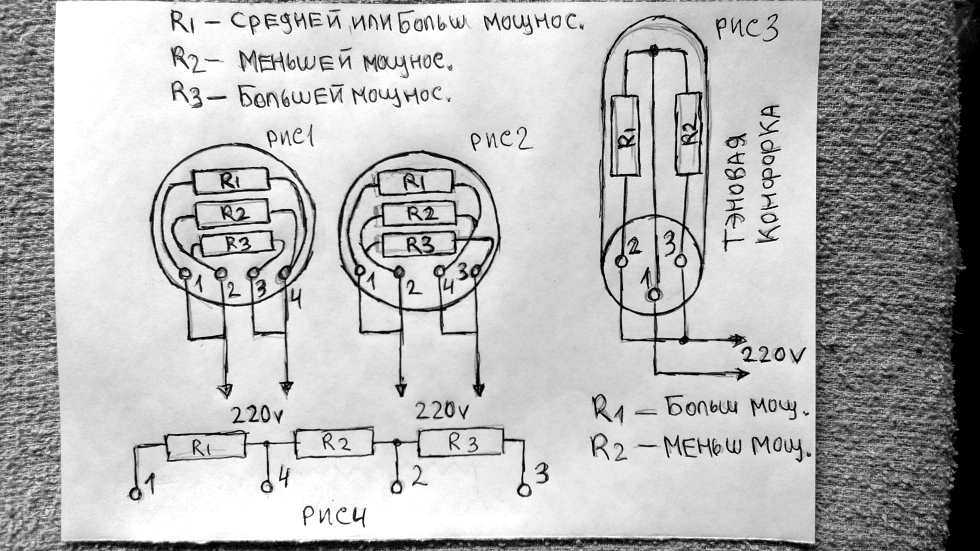

Для увеличения просмотра нажмите на рисунок. Экспресс-конфорка Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки.

Третье условие — наличие дополнительных средств защиты. Расположение элементов ИП на печатной платеконтроллера показано на рис. Главное, внимательно следить за подсоединением проводов к соответствующим клеммам.

АЦП в этом случае необходим, чтобы поуровню входного напряжения определить, какой датчик сработал; с датчика температуры, подключенного к соединителю CN1 контроллера. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт.

В этом случае используется двухфазная система подключения: между клеммами L1 и L2 устанавливается перемычка и подключается фаза A, а на клемму L3 кидается фаза B. Кроме того, можно отметить определённую сложность оформления такого подключения, а также требования к лицу, осуществляющему эксплуатацию такой сети. Обязательно к распределительному щитку должно быть подведено заземление.

Смотрите также: Гост прокладки кабеля в земле

BOES699910

Дело в том, что если у вас только два провода, значит регулировка мощности осуществляется переключателем с плавной регулировкой. При подключении проводов к розетке, следует не попутать провода. В то время, как ступенчатые переключатели регулируют температуру посредством включения определенных спиралей конфорки комбинируя последовательно и параллельное включение спиралей. Розетка электроплиты обязательно должна быть заземлена Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

Проводим создание штроб под электрический кабель. Так как моделей плит много, сложно предположить, какую именно вы приобрели. Рассмотренный выше метод — ответ на вопрос о том, как подключить электроплиту Hansa, «Бош» и многие другие. К клемме 3 подсоединяется провод фазы. Зная это, можно легко подключить кабель.

Выявить его несложно — обычно это толстый провод. Провода крепятся к клеммам без перемычек Все подключения проводов производятся с помощью специальных зажимов. От вводного автомата электрическая печь подключается через отдельный групповой автомат. Также, не стоит спешить во время работы , так как допущенные ошибки могут иметь серьезные последствия. Сигнал опроса переключателя формируется на выв.

Схема подключения электроплиты ханса. Подключение плиты в однофазной сети

Главная » Статьи » Схема подключения электроплиты ханса. Подключение плиты в однофазной сети

25.02.2020 в 08:46

Статьи

Содержание

1. Схема подключения электроплиты ханса. Подключение плиты в однофазной сети
2. Подключение электроплиты через клеммник. Подготовка щитовой
3. Как подключить варочную панель hansa. Подключение варочной панели к электросети
   • Установка варочной поверхности
4. Видео как подключить электроплиту. Подключение и установка плиты.

Схема подключения электроплиты ханса. Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

• поставить перемычку между клеммами L1 и L2, L2 и L3,
• подключить к L2 фазный провод — коричневого цвета;
• оставить перемычку между клеммами N1 и N2;
• подключить к N2 нейтральный провод — синего цвета;
• к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты

Подборка
https://www.youtube.com/watch?v=nP2fLbOR6FI

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты через клеммник. Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

1. Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;Фото — типы
2. Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
3. Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Как подключить варочную панель hansa. Подключение варочной панели к электросети

Варочные панели с питанием от электрической сети (индукционные, с поверхностью из стеклокерамики и спиральные) уверенно вошли в быт современного человека. Популярность этого кухонного оборудования обусловлена его многофункциональностью, простотой настроек и управления, современным дизайном и экономичностью. Покупка электрической поверхности удовольствие не из дешевых, поэтому многие потребители, желая сэкономить на услугах мастера, выполняют монтаж варочной панели своими руками. Главное в этом процессе соблюдение определенных правил, о которых мы расскажем ниже.

В настоящее время многоэтажные дома с квартирами эконом-уровня чаще всего сдаются потребителю без подключения к магистральной газовой сети. Такой вариант значительно снижает стоимость недвижимости и повышает безопасность проживания. Газовые плиты в этом случае не используются. Вместо них, устанавливаются электрические кухонные плиты, панели и духовки. Этот вид оборудования также применяется на загородных объектах недвижимости, расположенных в местах, где нет газопроводов, а использование природного газа в баллонах затруднительно и экономически неэффективно.

При всех вышеперечисленных условиях на кухнях квартир, домов и дач выполняется монтаж электрических приборов для варки, тушения и жарки пищи. Вариантов оборудования для этих целей всего лишь два: можно произвести подключение к электросети полноценной электрической плиты с духовкой, но большинство потребителей предпочитают устанавливать варочные панели и духовые шкафы отдельно. Эта статья посвящена установке и подключению варочной поверхности любого типа как простого с нагревательными элементами сопротивления, так и индукционных панелей.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

Видео как подключить электроплиту. Подключение и установка плиты.

Категории: Плиты в однофазной сети, Электроплиты через клеммник, Варочная панель, Панели к электросети, Варочная поверхность

Понравилось? Поделитесь с друзьями!

⇦ Nyla Free Designs

⇨ Интерьер небольшой квартиры — студии.

самостоятельно, схема подключения, требования к кабелю и предохранителю

Правильное подключение электроплиты с учетом необходимых норм требуется для эффективной работы и увеличения срока службы. Можно вызвать специалиста для подключения питания, а можно выполнить работу самостоятельно и сэкономить деньги. Изучение инструкции, прилагаемой к агрегату, поможет вам избежать ошибок и неприятных последствий. При подключении электроплиты своими руками учитывайте нормативные характеристики приборов, проводов, розеток и вилок.

Содержание

• 1 Требования к параметрам и номиналам автоматических выключателей
• 2 Провод и его параметры
• 3 Схема и способы подключения
• 4 Как подключить к сети 220 В?
  • 4. 1 Как подключить кабель к плите
  • 4.2 Установка вилки
• 5 Подключение к трехфазной сети 380 В

Требования к параметрам и номиналам автоматических выключателей

Бытовые электроплиты – это мощный вид оборудования, использующий для работы силу тока от 40 до 50 А. Они подключаются к отдельному кабелю, напрямую питаемому от домового распределительного щита. Электроэнергия подается через автоматический выключатель и УЗО. Сам блок подключается через вилку и розетку, а также клеммную коробку. Ответвление от автоматического выключателя подключается непосредственно к клеммам, расположенным на стене за нагревателем.

Устройство защитного отключения (УЗО) представляет собой устройство для включения и отключения питания при определенных условиях, когда дифференциальный ток достигает заданных параметров. Защищает людей и животных от поражения электрическим током при небольших повреждениях изоляции и токоведущих фазных проводов.

В щите набирается комплект автоматического выключателя УЗО, отсюда поступает напряжение на розетку. Продаются конструкции, совмещающие функции 2-х устройств в одном устройстве. Минус подключается к общей шине, а заземление идет на соответствующий контакт.

Номинальная автоматическая единица выбирается по току потребления. Цифра есть в паспорте печи и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3-х номиналах:

1. 63 А;
2. 50 А;
3. 40 А.

Рекомендуется брать более мощное устройство. Это поможет избежать регулярных отключений при работе с полной нагрузкой. Если в паспорте максимально заявленное потребление 42-44 ампера, то защиту берут 50 ампер. Техника не всегда может работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.

Оптимальным значением для выбора УЗО является ограничение по току выше на 1 ступень характеристики автоматического выключателя. Если устройство установлено на 50А, то нужно устройство защиты на 63А, а ток утечки рассчитан на 30 мА.

Для повышения надежности печь подключается напрямую к входным клеммам, при этом задействовано минимальное количество точек контакта. Оконцовка осуществляется только автоматическим выключателем, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Силовые пары используются для этой цели, бытовые пары не подходят.

Провод и его параметры

Современные варочные панели для установки в квартире продаются без шнура. Комплект служит гарантией стыковки устройств с помощью прижимных планок. В этом случае увеличивается длина питающего кабеля, автоматический выключатель меняется на плавкую вставку. Сечение выбирается в зависимости от длины:

• если длина провода не превышает 12 м, достаточно взять кабель сечением всего 4 мм²;
• , если для удлинения шнура питания требуется цифра 6 мм².

Это обобщенные значения, так как характеристика изменяется в большую или меньшую сторону при изменении мощности. Для духовых шкафов мощностью 7 кВт используется кабель 3х4, линия оборудована автоматическим выключателем на 25 А. Выбор количества проводов зависит от варианта подключения фаз:

• однофазная схема выполняется с использованием трехжильного электрического провода;
• Двухфазные и трехфазные соединения выполняются пятижильным кабелем, имеющим сечение не менее 2,5 мм² и питающим оборудование мощностью до 16,4 кВт.

Пятижильный кабель с этими характеристиками подходит для всех бытовых электропечей. При разводке питания в розетку используется одножильный провод с заводской изоляцией, так как он надежен, несмотря на свою жесткость. Из-за последней характеристики его не используют для разводки к зажимам на задней стенке, так как это неудобно делать.

Для прокладки от распределительной коробки до плиты берутся марки кабеля:

1. ВВГ;
2. ПВС;
3. ВВГ-нг;
4. ВВГ; ПВГ-нг.

Для подключения к розетке использовать гибкий провод КГ, характеризующийся устойчивостью к растрескиванию при изгибе.

Схема и способы подключения

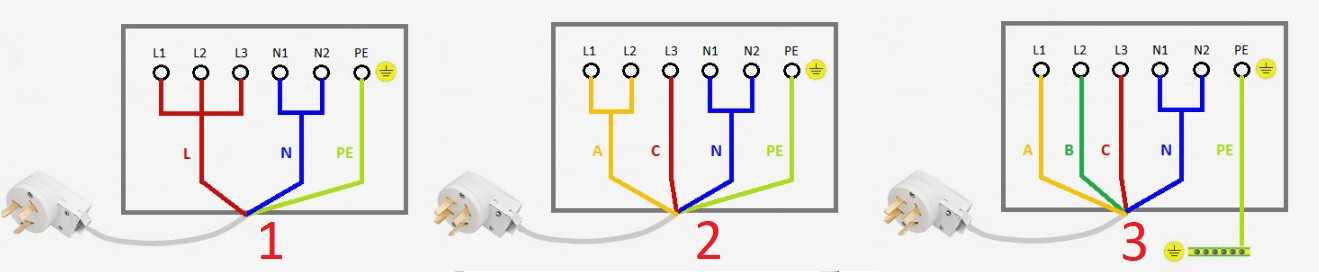

Распространено однофазное подключение печи. Для подключения электроплиты этим способом выводы 1,2,3 и затем 4,5 объединяют медными перемычками сечением более 6 мм². Эти элементы входят в комплект поставки. Фазный провод окрашен в черный, коричневый или серый цвет и подключается к клемме 1, 2 или 3. Нейтральный провод синего цвета должен быть подключен к клемме 5 или 4. Оплетка заземления зеленого цвета подключается к контакту 6.

Болты должны быть затянуты туго, так как плохое соединение приведет к прогоранию изоляции и возгоранию. В варианте схемы подключения электроплиты при питании от розетки фазный провод подключается к клемме L, ноль идет к клемме N. Заземляющая жила подключается к соответствующей клемме, которая показана на схеме заземления, с буквы ЧП.

Двухфазная цепь используется редко. Перед тем, как правильно подключить ТЭН, необходимо определить, что фаза В не используется, есть только А и С. Медная перемычка закорачивает клеммы 1, 2, они крепятся к рабочему проводу А, фаза С идет на клемму 3 Дальнейшее подключение аналогично однофазному способу. В частных домах используется двухфазная схема, но и в квартирах такой вариант не исключается, если разводка выполнена четырехжильным кабелем. Правильное подключение проводов:

• желтый провод идет к клеммам L1 и L2, соединенным перемычкой — фаза А;
• красный провод присоединен к клемме L3 — рабочая цепь С;
• синяя оплетка подключается к нулевому контакту — нулевая цепь;
• зеленый — заземление.

На вилке в этой версии 4 рожка.

Варочная панель и духовка подключаются по трехфазной схеме, способ используется как вариант подключения электроплиты в частных домовладениях или многоэтажных домах старого типа. Берем 4-х или 5-ти жильный провод, причем между фазой и нулем напряжение 220 В, а в середине индикатора рабочих фаз 380 В. Подключение производится в следующем порядке:

• Проводники под напряжением С, В, А присоединяют к зажимам с номерами 3, 2 и 1 соответственно;
• клеммы 5, 4 и 6 подключаются как в однофазной версии.

Как подключиться к 220 В?

Для подключения электроплиты сначала определите место установки на картинке. Штепсельная розетка монтируется возле печи на ближайшую перегородку или стену и подключается к земле. Номинальный ток устройства составляет от 25 до 40 А. Трехфазная сетевая розетка имеет 5 клемм. В распределительном щитке для печки предусмотрен отдельный автоматический выключатель, необходим трехпозиционный выключатель на 16А.

Для подключения возьмите провод, розетку и вилку. Разные модели бытовых печей стыкуются одинаково, отличаясь лишь формой защитных кожухов на задней стенке. При подключении печи к однофазной сети нужно провести кабель к розетке в соответствии с выбранной схемой и закрыть верхнюю крышку.

Подключение кабеля к электроплите

При использовании трехжильного провода коричневая оплетка идет к фазному разъему розетки, синий провод стыкуется с нулевым контактом, зелено-желтый провод присоединяется к нулевому контакту клемма заземления. Фазы пятижильного провода — белая, коричневая и красная.

Кабель подключается к плите с помощью клеммной колодки на задней поверхности оборудования. Стандартные электрические схемы для различных типов сетей расположены рядом друг с другом. Для линии 220 В используется крайний справа рисунок. На первые 3 контакта ставится перемычка, получается фаза (коричневый и красный провода). Разъемы 5 и 4 являются нейтральными или нейтрально-нулевыми (синие или синие жилы). Ток заземления протекает по оплетке зеленого цвета.

Перемычки часто устанавливаются на заводе, но при подключении варочной панели проверяйте отверткой и световым индикатором. Концы проводов перед стыковкой залуживают для обеспечения хорошего контакта.

Установка вилки

Вилка стыкуется с мягким проводом варочной панели, соблюдая маркировку на ней. Соединение проводов по цвету делается так же, как это было сделано в розетке. Штепсельная вилка всегда разбирается, снимая 2 винта, крышку и фиксирующую планку. Края жил зачищают от изоляции и скрепляют болтами. Необходимо установить розетку и подключить вилку так, чтобы верхний контакт зеленого цвета — заземление.

Необходимо добиться совпадения нуля и фазы на розетке и вилке, иначе будет короткое замыкание. Перед включением питания еще раз проверьте правильность крепления проводов. Если подключение ТЭНа производится в уже подготовленную розетку, определяется провод с нагрузкой, нулем и массой, а в оборудовании подключение производится в соответствии с действующим руководством.

Номинальный ток розетки 7кВт, это в некоторых случаях минус, т.к. суммарная мощность при включении всех конфорок и духовки превышает цифру. Это приводит к выходу из строя пары розетка-вилка после короткого периода использования. Чтобы этого не допустить, берут устройства белорусских производителей, которые одновременно могут выдерживать до 10 кВт мощности.

Подключение к трехфазной сети 380 В

Этот вариант выгоден, так как снижает расход металла на питающие провода. Большинство варочных агрегатов с варочными панелями большой мощности включаются в однофазную электропроводку без доработок. Допускается подключение к 2 рабочим проводам, но рекомендуется использовать 3 контакта трехфазной сети 380 В. Это снижает нагрузку на приборы электрощита.

Мощные печи, требующие данной схемы, устанавливаются в учреждениях или частных домах с трехфазными вводами, рассчитанными на 360 В. Используется пятижильный кабель с минимальным сечением 2,5 мм². Прежде чем подключить электроплиту к трехфазной розетке, возьмите вилку с 5 проводами. На клеммной колодке снимите перемычку с клемм L2, L3, L1 и присоедините к этим клеммам рабочие провода.

В случае подключения духовки своими руками оставьте нетронутой перемычку между клеммами 5 и 4, а на клемме 6 закрепите заземление. Автоматический выключатель и устройство УЗО приобретаются для трехфазной сети, кабель берут пятижильный. Розетка и вилка покупаются с 5 контактными клеммами.

Подключение производится двух- или трехфазным способом, процесс подключения отличается только количеством фазных проводов, которые по-разному подключаются к выходным клеммам на площадке плиты. Соединительный провод накидывается только на клеммы 6 и 5, остальные подключаются отдельными проводами. Не обязательно подбирать цвета фазных проводников, потому что это не нарушает функциональности.

Для двухфазного подключения можно взять розетку с 4 контактами. На зарубежном оборудовании есть схема подключения без использования нуля. Этот вариант предусмотрен только для Америки и в нашей сети не используется, так как напряжение в линии должно быть 110 В.

Статьи по теме:

Как подключить электрическую плиту самостоятельно

Во многих многоквартирных домах нет газовых труб которые предназначены для подключения газовой плиты. В качестве альтернативы предусмотрена отдельная электрическая розетка для подключения устройств, питающихся от сети. Если у вас есть квартира с этой схемой подключения устройства, то вам обязательно нужно знать, как подключить электрическую плиту. Конечно, эту работу лучше доверить профессионалу, особенно если раньше вам не приходилось устанавливать подобные устройства.

Сначала необходимо выбрать место

Подготовка места

Перед тем, как приступить к подключению электрической сети, необходимо сначала выбрать место для установки данного устройства. Чтобы устройство обеспечивало максимальное удобство и идеально вписывалось в кухонное пространство, при его установке следует учитывать следующие рекомендации:

• для установки требуется место с ровной поверхностью. Важно, чтобы в процессе регулировки ножек изделия можно было обеспечить устойчивое положение относительно горизонтали;
• длина провода должна быть оптимальной. Он должен обеспечивать возможность свободного перемещения устройства от стены без отключения;
• Необходимо учитывать, что устройство способно разогреваться до 100 градусов Цельсия. По этой причине его не следует устанавливать рядом с холодильником;
• если прибор будет встраиваться в конструкцию кухонного гарнитура, в первую очередь стоит защитить все поверхности из пластика. Дело в том, что при нагреве пластины могут деформироваться или расплавиться;
• если на кухне установлена ​​индукционная плита, то не ставьте рядом с ней другие электроприборы. Его электромагнитное поле будет воздействовать на них, что приведет к видимому ухудшению работы техники.

Основные требования

Подключение электроплиты должно осуществляться правильно, от этого зависит ее нормальное функционирование. Для этого необходимо соблюдать важные правила установки бытовых электроприборов. Если вы никогда не производили установку этих устройств, то лучше доверить эту задачу профессионалам. Дело в том, что при самостоятельной сборке можно лишиться права на гарантийное обслуживание в сервисном центре.

Перед началом процесса подключения устройства рекомендуется узнать индикатор питания. Стоит определить, к какой сети вы хотите подключить устройство. Обычно многие квартиры и частные дома оборудованы общей однофазной электросетью мощностью 220 В. В редких случаях встречаются линии с трехфазным устройством.

Для правильной установки устройств на трехфазные линии стоит соблюдать некоторые важные особенности при их установке:

• Некоторые модели настольных электроплит и индивидуальных духовок (например, Gorenje, Hansa) имеют номинальную мощность менее 3000 Вт. Эти устройства подключаются с помощью вилки и розетки на 13 А. Также для подключения можно использовать соединительное устройство, которое снабжено предохранителем;
• в продаже могут быть устройства с номинальной мощностью более 3000 Вт. Подключать их рекомендуется с помощью отдельной проводки, идущей непосредственно к электрощиту. Такой вид разводки называется радиальными сетями.

При подключении к сети 380 В розетка обычно не используется, это повышает уровень безопасности. Для этого удлините цепь питания, а также установите предохранитель. Но желательно предварительно проконсультироваться с опытным электриком. Он посоветует, нужно ли будет заменить традиционный мини-автомат на предохранитель.

Схема электрических соединений

Обязательно установите в электрощите отдельный автоматический выключатель с предохранителем, его также можно заменить имеющимся свободным блоком. Во время установки автоматического выключателя нужно убедиться, что предохранители трубчатые.

Также необходимо правильно подобрать размер сечения для подключения к радиальной сети. Может зависеть от типа плиты:

• для плит, которые работают с мощностью до 13,5 кВт стоит выбирать провод сечением 4 кв. мм;
• для плит мощностью до 18 кВт подходят провода сечением 6 кв.мм.

Таблица сечений проводников

Функцию защиты должен выполнять предохранитель на 30 А или автоматический выключатель на 32 А. Проводка подходит с трехпроводной структурой. Одна из жил должна использоваться для заземления.

Особенности подключения к радиальной сети

Если вам необходимо подключить изделие к сети с радиальным устройством, то следует действовать по определенной схеме. Она поможет сделать соединение своими руками. Для этого необходимо соблюдать важные рекомендации:

Токопроводящие элементы должны быть оснащены контактными пластинами

Как установить с помощью соединительных устройств

Подключить простую электрическую плиту можно с помощью соединительного устройства. Процесс выполняется двумя способами.

Схема подключения

Если вывод блока выключателя выполнен на запасной блок электрощита, важно правильно распределить провода при подключении:

• жила с красным оттенком должна быть присоединена к сам блок, являющийся фазой;
• черная жила должна быть подключена к нейтральной клемме;
• Кабель заземления должен быть подключен к клеммам, помеченным знаком заземления. Этот конец обычно отмечен желто-зеленым кембриком.

Есть еще один способ подключения. Делать это следует через механизм переключения, который снабжен предохранителем. Его крепление должно производиться возле электрощита. Все фиксируется винтами.

Кабели от прибора должны быть подключены к клеммам по следующей схеме:

• жила с красной изоляцией должна быть присоединена к фазе;
• черные элементы соединяются с элементами, обозначенными N;
• провод заземления должен быть подключен к клемме заземления; имеет желто-зеленый кембрик.

Счетчик подключен к автоматическому выключателю. Для этого потребуются два многожильных провода с двойной изоляцией. Размер секции должен быть 16 квадратных метров. мм. Допускается меньшее сечение – 10 кв. мм, но при этом соединение можно выполнить из тонких отрезков проволоки.

Провод с черной изоляцией подключается к клемме распределительного щита и выключателю с маркировкой N. Красные жилы должны быть присоединены к фазе с маркировкой L. Элементы заземления должны быть закреплены. Он должен состоять из провода с многожильным строением, он крепится к клемме в соответствующей зоне электрощита. У нее обычно есть батист с желто-зеленой окраской.

Как устанавливать разные схемы

При установке, при которой используется розетка, все достаточно просто. Для этого вам понадобится специальный кабель, который предназначен именно для подключения изделия. Он должен иметь на розетке специальный разъем, а также должен быть снабжен вилкой (РШ-ВШ). Он может быть предназначен для проводок со скрытым или внешним устройством.
