Открытая или внешняя разводка электрики выполняется в разных ситуациях.

В любом случае наружная разводка электрики должна выполняться профессионалами. Чтобы проводка была достаточно надежной, и при этом эстетичной — поручите ее монтаж квалифицированным электрикам из компании ГСК.

Плюсы и минусы внешней проводки

Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.

Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.

Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.

Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.

Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.

Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.

Требования к внешней кабельной разводке

При планировании наружной кабельной разводки учитываются такие рекомендации:

• На первом этапе необходимо выбрать места для установки розеточных групп и выключателей. По современным стандартам оптимальная высота размещения розетки — 20 см от пола, выключателя — 60-90 см. Розеточные группы для подключения стационарной техники располагают с учетом удобства — например, над столешницей или на высоте 2–2,5 м (для вытяжек или настенных телевизоров).

• Кабельные линии желательно прокладывать на расстоянии не менее 150-200 мм от дверных/оконных проемов или углов.

• Нежелательно прокладывать проводку вплотную к трубам водоснабжения или отопительным приборам. В первом случае основную угрозу представляет конденсат, который может стать причиной короткого замыкания. Во втором случае кабель-канал или оболочка провода могут постепенно разрушаться при нагреве и регулярных перепадах температур.
• Все соединения проводов должны выполняться только внутри распределительных коробок. На открытых участках, а также внутри гофры или короба кабель должен быть целым. Корпус распределительной коробки должен быть максимально защищенным от влаги и пыли (в помещениях с высокой влажностью используются герметичные модели).

• Кроме соединения проводов распределительные коробки используются также для оформления поворотов проводника. Если нужно оформить поворот без использования распредкоробки, следите за тем, чтобы не было залома провода: поворачивать нужно плавно, фиксируя проводник с обеих сторон используемыми зажимами или клипсами.
• Для прохода через стены или перегородки в них просверливаются отверстия нужного диаметра. Чтобы защитить проводник от возможных повреждений, в отверстие обязательно вставляется пластиковая гильза — отрезок гофры или трубки нужного диаметра.

Выбор проводов для внешней проводки

Для монтажа проводки открытым способом могут использоваться различные проводники. При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм².

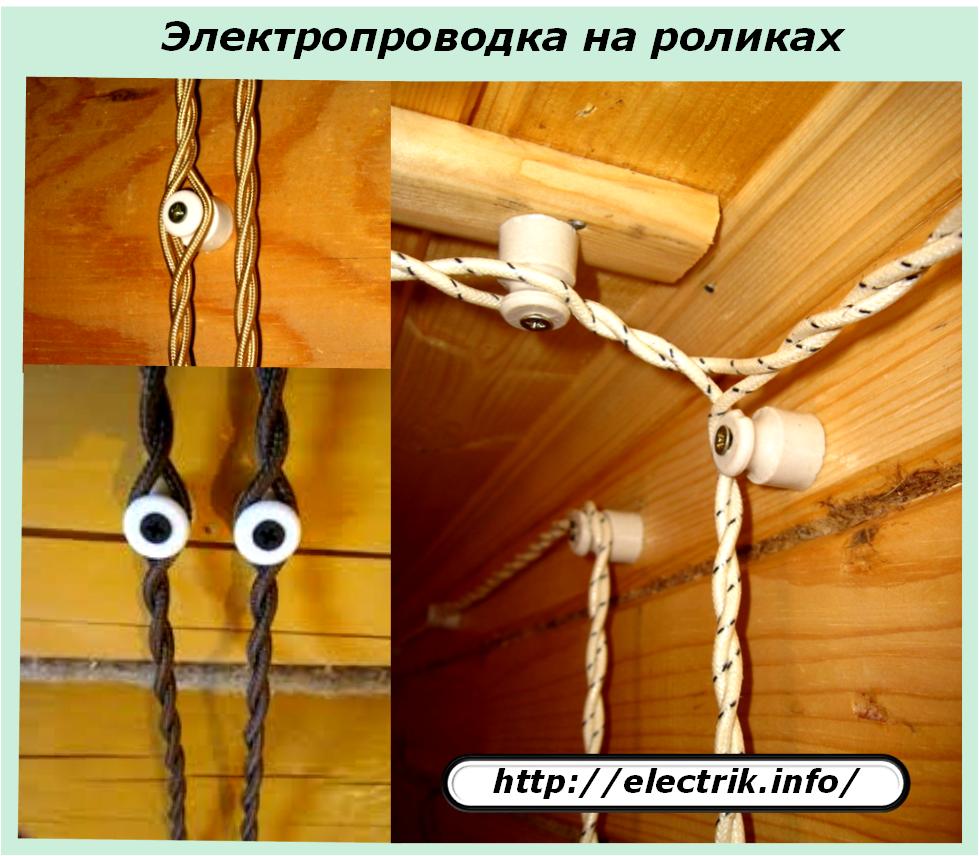

При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.

Проводка в трубах или коробах

Стандартное решение при монтаже внешней проводки — использование различных защитных конструкций.

Это могут быть:

1. Гофрированные трубы диаметром до 63 мм из ПВХ или аналогичных материалов.
2. Пластиковые короба с крышкой или без нее, внутри которых прокладывается проводка.
3. Плинтусы (напольные или потолочные) с отсеками для прокладки кабелей.
4. Электротехнические трубы из негорючего материала, которые обеспечивают максимально эффективную защиту проводника от любых воздействий.

Первые два варианта используются там, где внешний вид проводки не важен — в основном в технических помещениях. Применение небольших коробов также допускается в жилых домах и офисах, в основном в качестве вспомогательной меры — когда нужно проложить дополнительную линию, не нарушая отделки.

С применением негорючих труб может быть выполнена внешняя разводка электрики в деревянном доме. Также трубчатые металлические кожухи гармонируют с интерьерами в стилях «лофт» или «стимпанк».

При использовании таких приспособлений провода размещаются внутри защитных кожухов, и, если нужно, фиксируются там специальными клипсами (например, в широком коробе можно разместить сразу несколько кабельных линий). Сами трубы или короба для проводки закрепляются на несущих поверхностях дюбелями или клеевыми составами.

При использовании декоративных плинтусов с лотками для проводов сначала монтируются сами элементы отделки, а затем в открытые лотки закладывают кабели. Розетки и выключатели, встраиваемые в плинтус, также устанавливают заранее — а на завершающем этапе к клеммам просто подключают провода.

Наружная проводка открытым проводом

При использовании витого провода монтаж выполняется с применением специальных деталей — керамических изоляторов:

• Изоляторы для проводки устанавливают на стенах по разметке, при этом шаг между точками крепления должен составлять около 40 см по вертикали или 50 см по горизонтали.
• Повороты оформляются с помощью двух установленных рядом изоляторов — это дает возможность избежать залома провода.
• В местах подключения к розеткам или включателем витой кабель связывается хомутом — это не дает ему распускаться и нарушать надежность контакта.

Несмотря на то, что при этом способе монтажа проводка размещается открыто, уровень надежности (естественно, при соблюдении всех правил) оказывается очень высоким. Кроме того, отсутствие контакта проводов с несущей поверхностью снижает риск возгорания даже при коротком замыкании или перегреве кабеля в результате перегрузки. Ну, а смотрится такая ретро-проводка весьма стильно.

Наружная разводка электрики в деревянном доме от компании ГСК

В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:

• Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
• Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
• Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).

Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.

Метки:

Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок. Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

Содержание материала

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

лампы Эдисона, ретро проводка, выключатели, светильники. Р – Электро, г. Москва. Тел. +7 (499) 398-18-72

Расположение электропроводки

Во времена строительства панельных домов, а тем более «хрущевок», проложенная электропроводка не предусматривала использование такого большого количества электроприборов и бытовой техники как сейчас. В связи с этим, все чаще встает вопрос о необходимости прокладки дополнительных линий электропитания или полной замене электропроводки, которая будет учитывать все нагрузки и потребности современной техники.

Прокладка электропроводки может быть произведена разными способами: по стенам, по потолку и по полу.

Прокладка электропроводки по стенам

Для расположения электропроводки и установки электроприборов в помещении существуют зоны, которые рекомендуется соблюдать.

Расположение кабельных линий по стенам

Основные кабельные линии прокладываются по стенам под потолком с заходами на потолок для линий освещения и спусками для подключения розеток и выключателей.

• кабельная линия должна проходить не менее чем в 15 см от потолка;
• кабельная линия должна проходить не ниже 15 см от пола;
• линии электропроводки прокладываются не ближе 10 см от углов помещения, дверных и оконных проемов;
• подводка к розетке (розеточному блоку) или выключателю должна производиться из индивидуальной распаячной коробки;
• распаячные коробки устанавливаются на уровне основной кабельной линии над выключателем;
• не рекомендуется делать параллельные соединения (запитывать) от одной розетки к другой, это может привести к перегрузке всей линии;

Проводки от распачных коробок должны идти строго вертикально. Это, в дальнейшем, существенно облегчит определение место расположения кабеля в стене.

Если линия проложена в произвольном порядке (под углом или со смещением), она может стать предметом потенциальной опасности. Через какое-то время расположение такой произвольной электропроводки улетучивается из памяти даже у мастеров, которые ее прокладывали. И при попытке, например, повесить полку, есть вероятность попасть в находящийся под напряжением кабель, со всеми вытекающими последствиями.

Типичные ошибки при прокладке электропроводки к розеткам и выключателям

Прокладка электропроводки по потолку

Прокладка электропроводки по потолку достаточно широко использовалась в домах из бетонных панелей и кирпича. При таком варианте расположения электропроводки, кабельные трассы, выходящие из распределительного щита, направлены вертикально вверх. Внутри потолочных плит проложены специальные каналы для проводки. Подвод к электрическим розеткам, выключателям и светильникам выполняется так же как для электропроводки по стенам.

Если планируется монтаж натяжного или навесного потолка, проводку по потолку можно располагать произвольно, по кратчайшему расстоянию. Кабель укладывают в гофротрубу и крепят пластиковыми дюбель-хомутами.

Прокладка электропроводки по полу

Прокладка электропроводки по полу может быть выполнена произвольно (как правило, по кратчайшему расстоянию). Однако учтите, если пол укладывается на деревянные лаги, то кабель прокладывается только в металлических трубах. А при наличии бетонной стяжки кабель помещается в пластиковую гофротрубу. Подвод к выключателям, розеткам и освещению выполняется так же как в электропроводке по стенам.

Какой бы из вариантов прокладки электропроводки Вы не выбрали, составьте схему электроснабжения. Грамотно составленная схема станет большим подспорьем и облегчит проведение электромонтажных работ. Ориентируясь на нее в дальнейшем, Вы сможете не только сверлить стены там, где Вам нужно, но и без особых трудностей сумеете модернизировать или заменить уже имеющуюся электропроводку.

И, напоследок, совет — при проведении электромонтажных работ сфотографируйте размещение распределительных коробок и все линии прокладки кабелей до того, как они скроются под слоем штукатурки. При этом лучше всего делать снимки с привязкой к стационарным объектам. В дальнейшем, при необходимости каких-либо ремонтных работ, Вы легко сможете сопоставить размеры и определить место нахождения распаячной коробки или кабельной линии.

Материалы, близкие по теме:

Проводка в ванной. Правила и порядок монтажа. Материалы

В настоящее время дизайн ванных комнат совсем не тот, каким был много лет назад. В ванной комнате сейчас могут находиться вентиляторы, светильники, водонагреватели, стиральные машины, и конечно розетки. Да и нагрузка на электрические провода сейчас намного возросла. Повышенная влажность является особенностью условий в ванной комнате. Проводка в ванной требует быть более внимательным при монтаже, а также выполнять правила и нормы.

Правила

Мокрая стена или пол являются отличным проводником электрического тока.

• Провода прокладывать только скрытыми отделочными материалами.
• Применять гофротрубу для укладки проводов.
• В помещении ванной комнаты запрещается устанавливать распредкоробки, скрутки, соединения. Применяются только целые куски провода, проложенного от наружной распредкоробки.
• Запрещается устанавливать розетки и регуляторы света ближе 0,7 метра от емкости ванны, раковины, труб, и менее 0,9 м от пола.
• Провода для розеток проводятся отдельно от освещения и вентиляторов.
• Класс защиты приборов освещения, выключателей, а также и розеток должен быть не менее IР44.

Перед тем, как будет начата проводка в ванной комнате, необходимо подготовить инструмент:

Если нет в наличии электроинструмента в виде перфоратора или штробореза, то можно вполне обойтись зубилом и молотком, для ручной работы.

Если вы не хотите часто ремонтировать или менять электропроводку, то необходимо приобрести качественные материалы: влагозащищенные розетки, провода с медными жилами в тройной изоляции сечением от 2,5 мм² и другое качественное электрооборудование, которое обеспечит достойную безопасность электросети. Бывшие в употреблении провода со значительными изгибами, либо поврежденной изоляцией не допускаются к применению.

Если проводка в ванной на вашей памяти не менялась в этом доме, то лучше произвести ее замену, во избежание возникновения неисправностей в виде перегрева, выбивания автомата, искрения, либо возгорания. Если ванная и туалет будут объединяться, то в туалете также нужно заменить проводку. Обратите внимание, откуда идет питание в туалет, возможно, оно проведено отдельно от ванной.

Правильно составленная схема – это залог качественной электропроводки и хороший помощник электромонтера. Необходимо тщательно продумать места установки приборов, розеток, линий проводки, освещения. Про отопление в ванной тоже не стоит забывать. По причине повышенной влажности проводка в ванной делается скрытой.

Дополнительные советы:

• Рекомендуемое количество розеток 2-3 штуки.
• Для стиральной машины и титана монтируйте отдельные розетки.
• Выключатель устанавливать за пределами ванной.
• На каждую группу приборов должен быть отдельный автомат.
• Линии проводов должны располагаться вертикально и горизонтально.

На стенах, обшитых гипсокартоном, провода располагают между обшивкой и стеной, а в стенах без обшивки делают штробы.

Перед укладкой проводов нужно определить места для розеток, выключателей и светильников. Монтаж проводки приходится производить при различных условиях:

• Между стеной и покрытием есть пустота.
• Кабель не проходит в пространство между стеной и покрытием.
• Стены без панелей.

По первому условию имеются пустоты, в которых располагают проводку в гофротрубе, которая проводится по отверстиям в профилях, расположенных вертикально.

При втором условии нужно делать штробы для укладки в них проводов в рукаве, и закреплять его скобами.

По третьему варианту также необходимо сделать штробы такого размера, чтобы в них поместилась гофротруба с проводами. После укладки проводки штробы замазываются раствором алебастра, затем выравниваются.

Далее, устанавливают подрозетники, закрепляют их алебастром, крепят тройной провод с заземлением к розеткам и другим электропотребителям.

Проводка в ванной по правилам должна состоять из трех жил: фаза, ноль и заземление. В старые времена, когда электропроводка была двойной, то производили заземление отдельно ванной комнаты, проводили кабель к распределительному щиту на лестничной площадке. Новая электропроводка уже содержит в себе третью жилу в качестве заземления. Эту жилу необходимо в обязательном порядке подключать к розеткам.

В новых постройках домов с инновационными сетями в распределительных щитах на этажах имеется главная заземляющая шина. Ее можно узнать по стояку, из которого выходит кабель с 5-ю проводами. Шина изготовлена из стали и меди, состоит не менее, чем из пяти мест присоединения. От них отходят провода заземления в квартиру.

Для монтажа теплого пола также необходимо заземление, которое производится при помощи монтажа металлической сетки. Кабель заземления подключают к сетке с помощью клеммы.

В частном доме заземление можно сделать своими руками. Для этого в землю закапывают три сваренных между собой куска арматуры с болтом, к которому подключается кабель заземления.

Такие устройства дают возможность создавать безопасную эксплуатацию электроприборов. Они обязательны для монтажа к цепи ванной комнаты. Щит входа питания должен быть оборудован устройством защитного отключения. Оно отключает питание в том случае, если ток на входе и выходе различается, для того, чтобы человека не поразило электрическим током. Установку таких устройств лучше доверить специалистам.

Для безопасности также необходимы автоматические выключатели, которые располагают в электрощитах в количестве, зависящем от числа и мощности электроприборов. На освещение ток отключения автомата рекомендуется величиной 10 ампер под нагрузкой 2,2 кВт в час. Для потребителей мощнее целесообразно поставить автомат на 25 ампер для нагрузки 5,5 кВт.

Для розеток необходима установка отдельного защитного устройства с током номинала немного выше, чем у автоматического выключателя. При большой разнице в номинальном напряжении защита не сработает.

Стиральные машины новых образцов обычно требуют розетки на 16 ампер с защитой от влаги с керамической поверхностью, и оборудованными специальными крышками, которые защищают от брызг.

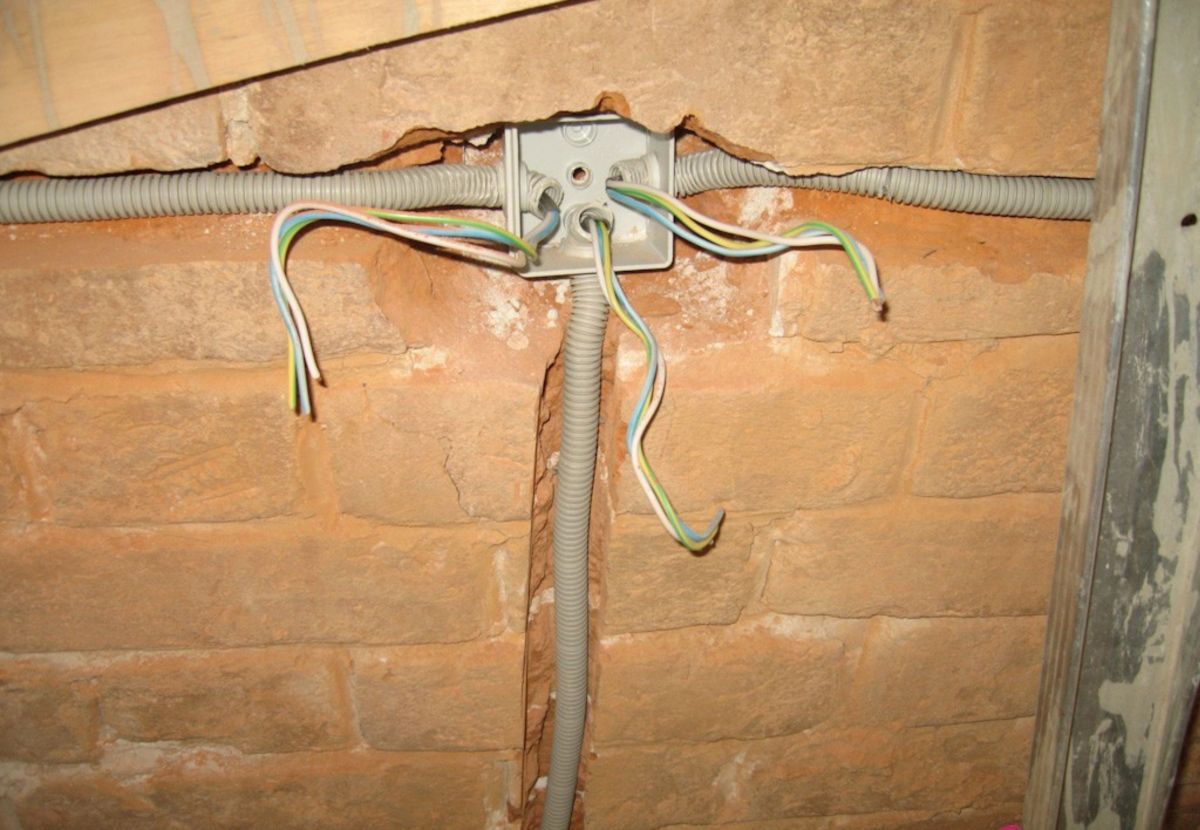

В такой коробке расположено соединение различных линий электрической проводки, соединенные клеммниками, либо скрутками — СИЗы. Один провод подключается к распределительному щитку. Распаечная коробка располагается за пределами ванной комнаты. Преимуществом можно назвать экономию электропроводки и материальных затрат.

Однако, имеется серьезный недостаток, заключающийся в недостаточной надежности, так как скрутки и клеммники очень плохо отзываются на большое напряжение. Поэтому применять распаечные коробки не рекомендуется.

Похожие темы:

Электрические провода и кабели — D&F Liquidators

Содержание

1. Общие сведения об электрическом проводе

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод — это отдельный электрический проводник, тогда как кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

Как в помещении, так и на улице, правильная установка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

Общие сведения об электрическом проводе

Источник изображения: joelynchelectrical.com

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения. Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

Для каждого приложения требуется определенный размер провода для установки, и правильный размер для конкретного приложения определяется калибром провода.Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра.

Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

• T — Термопластическая изоляция
• H — Термостойкость
• HH — Высокая термостойкость (до 194 ° F)
• Вт — подходит для влажных помещений
• N — нейлоновое покрытие, устойчивое к повреждениям маслом или газом
• X — синтетический негорючий полимер

3. Типы электропроводки

В основном существует 5 типов проволоки: .

• Триплексные провода: Триплексные провода обычно используются в однофазных рабочих проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
• Основные питающие провода: Основные питающие провода — это провода, которые соединяют служебную погодозависимую головку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
• Провода подачи панели: Кабели подачи панели, как правило, представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
• Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
• Однониточная проволока: Однониточная проволока также использует провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для компоновок, в которых для прокладки проводов используются трубы.

Провода разного цвета служат для разных целей, например: .

• Черный: Горячий провод, для выключателей или розеток.
• Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.
• Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 положения и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.
• Белый: Всегда нейтральный.
• Зеленый и неизолированная медь: Только для заземления.

Чтобы определить правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра.Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать по проводу, а мощность — это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .

Общие сведения об электрическом кабеле

Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома.

Сегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых:

• Кабель в неметаллической оболочке: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK имеют термопластичную изоляцию) и неизолированный провод для заземления.Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.
• Подземный фидерный кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода сгруппированы вместе и заделаны в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле.Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для светильников под открытым небом, насосов и т. Д.

  Кредит изображения: servicewire.com

• Кабель в металлической оболочке: Также известный как армированный кабель или кабель BX, кабели в металлической оболочке часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ. Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.

  Изображение предоставлено: ncwhomeinspections.com

• Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой. В различных отраслях промышленности используются различные разновидности, такие как многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.
• Коаксиальный кабель: Коаксиальный (иногда гелиаксиальный) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
• Неэкранированная витая пара: Как следует из названия, этот тип состоит из двух скрученных вместе проводов.Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах видеонаблюдения и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, поскольку они гибкие и легко сгибаются для установки в стене.
• Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что создает визуальное сходство с плоскими лентами.Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.
• Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед тем, как проложить их под землей. Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую ленту с нитями. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.
• Twin-Lead Cable: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например, для телевидения и радио.
• Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия.
• Парный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в цепях постоянного или низкочастотного переменного тока.
• Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

Цветовая кодировка изоляции кабеля предназначена для определения активных, нулевых и заземляющих проводов. NEC не предписывает какой-либо цвет для фазных / активных проводов. В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными..

Размер кабеля — это калибр отдельных проводов внутри кабеля, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие 3-х проводов 10-го калибра внутри кабеля. Заземляющий провод, если он есть, не обозначается этим номером, а обозначается буквой «G».

Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям. Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

: 10 лучших цитирований OSHA: 1910.305 «Методы электропроводки» и 1910.303 Общие требования

Ниже приводится отрывок из 10 лучших продуктов Tackle OSHA.

Ведет директор по безопасности Джилл Джеймс, вы можете прослушать интернет-трансляцию по запросу.

На фотографии слева показан отломанный и отсутствующий штифт заземления. Это то, что будут искать следователи. Это то, что вы можете сделать в ходе собственных проверок безопасности. Если вы случайно обнаружили, что этот штифт застревает в розетке, не берите плоскогубцы и не вытаскивайте его, если только вы не обесточили его с помощью процедур блокировки / маркировки, о которых мы говорили ранее.

Таким образом, все в обычных промышленных условиях или в строительстве должно быть заземлено, то есть заземляющим штырем, если только инструмент или оборудование не являются тем, что мы называем двойной изоляцией.

Фотография справа представляет собой выбитое отверстие в стандартной розетке, которое было вставлено внутрь. Опасность заключается в том, что если сотрудник подойдет к нему и что-то воткнет в розетку, а его палец случайно войдет в отверстие, которое были выбиты, они могут вступить в контакт с токоведущими электрическими частями внутри корпуса, так что это определенно опасность, и вы должны это исправить.

С правой стороны, если вы случайно видите розетки с некоторыми из этих черных отметок на них, это может быть признаком того, что сама розетка была подключена неправильно, и, возможно, у нас есть обстоятельства обратной полярности, которые вызывают некоторые дуга в этой конкретной розетке.

Я очень часто видел такие вещи, а также неправильное использование удлинителей. Мы видим этот желтый удлинитель, мои глаза будут очень внимательно следить за оранжевыми, зелеными, желтыми шнурами, и когда я их вижу, я следую за ними, чтобы увидеть, куда они идут.

Использование удлинителя не допускается, кроме случаев временной разводки. Временная проводка — это все, что используется в течение 90 дней или меньше, поэтому, если я увидел удлинитель, который питал, возможно, систему люминесцентного освещения, или, может быть, некоторые инструменты или оборудование, и есть все виды стяжек, которые крепили этот удлинитель к верстак или что-то в этом роде, это было признаком того, что он использовался вместо постоянной проводки, и это действительно стандартные ссылки на выпуск, а также порезы в электрических устройствах.Вы можете видеть, что на этом шнуре есть черная изолента. Именно здесь я разматываю эту ленту и смотрю, есть ли порез или надрез на этом шнуре, и если да, это нарушение, потому что эта черная лента или клейкая лента не обеспечивает таких же изоляционных качеств. как оригинальный шнур. Так что это то, что вы хотели бы заменить.

На нижнем рисунке показано отверстие в панели выключателя. Это опасность. Вы можете увидеть черную изоленту, где кто-то пытался это скрыть.Это не подходящий способ закрыть отверстие в электрической панели, и это подвергает сотрудника воздействию так называемой шины на задней стороне панели, то есть электрических частей под напряжением, которые, если бы вы этого не знали, вы могли бы получить удар током.

Итак, правильный способ закрыть отверстия в электрической панели — это маленькая заглушка, которую вы видите справа. Есть небольшие пластиковые или иногда металлические язычки, которые входят в электрическую розетку или, скорее, на панель, чтобы закрыть неиспользуемые отверстия в панелях выключателя.

Итак, другие вещи, которые следует искать, — это использование прерывателя цепи замыкания на землю. Вы знакомы с ними, если у вас есть дом, и вы когда-либо были в ванной или гараже, где вы видите кнопку тестирования и сброса. Это прерыватель цепи замыкания на землю. Они предназначены для защиты людей, и они отключаются до того, как электричество ударит вас электрическим током или сотрясет. Они в обязательном порядке используются на всех строительных площадках, и в общих отраслевых условиях вы должны не забывать использовать их в любых влажных местах.

Мы уже говорили о ненадлежащем использовании удлинителей, и вы, конечно, не хотите каскадировать один шнур в другой или одну многополосную розетку в другую, поэтому проверьте отверстия для колен на столах людей и посмотрите, есть ли у вас это ситуация продолжается.

И если вы когда-либо чувствуете тепло от электрического устройства, особенно от панели выключателя, это означает, что у вас могут быть перегрузки. Я бы не рекомендовал класть руку на электрическое устройство, но если вы подходите достаточно близко и чувствуете тепло, исходящее от него, вы можете дополнительно изучить это с электриком.И снова мы говорили о необходимости заземлить все заземляющим контактом.

Так требуется ли обучение электробезопасности? Да, это. Так что это то, над чем стоит потренироваться, и я вижу, что у нас есть несколько минут, на которые я очень рад ответить на ваши вопросы, и если у вас есть вопросы, Барретт поделится ими со мной сейчас, но я благодарю вас за ваши вопросы. внимание, и я надеюсь, что вы кое-что узнали сегодня, как способ повысить свою способность проводить некоторые проверки безопасности на своих рабочих местах.

Цвета электрических проводов | Мистер Спарки, Канзас-Сити,

07 Dec Общие сведения о цветах электрических проводов
