Терморегулятор Eberle RTR-E 3521/16A: обзор, характеристики, схема подключения

Эффективность и безотказность инфракрасного отопления обусловлены его простой конструкцией и высокими потребительскими характеристиками электронагревателей. Но как обеспечить соблюдение заданных параметров работы системы без постоянного участия человека? Для этой цели в устройство включены терморегуляторы (термостаты).

Немецкий терморегулятор Eberle RTR-E 3521 превосходно зарекомендовал в различных отопительных системах, в том числе при установке греющего потолка. Он рассчитан на использование в помещениях и достаточно прост в работе. Прибор оснащен воздушным температурным датчиком, который постоянно контролирует температуру воздуха и замыкает либо размыкает контакт, тем самым включая/отключая подаваемое на нагреватели напряжение.

Продукция компании Eberle, специализирующейся на выпуске контрольной автоматике и приборах, превосходно зарекомендовала себя в отечественных условиях, очень надежна. Терморегулятор Eberle RTR-E 3521 относится к серии RTR-E 3000. Данный регулятор температуры признан специалистами одним из наиболее надёжных терморегуляторов, представленных на российском рынке управления климатом.

Принцип работы и технические характеристики Eberle RTR-E 3521/16A

Устройство используется для автоматического включения системы отопления при уменьшении температуры воздуха ниже порогового уровня. При превышении заданных тепловых параметров отопление временно отключается. Термоизмерительным элементом прибора является биметаллическая пластина. Чтобы работа Eberle RTR-E 3521 была максимально корректной, его следует устанавливать на открытом пространстве стены на рекомендованной высоте (около 1,0 – 1,5 м от пола).

Тип терморегулятора – механический.
Тип монтажа – накладной.
Программируемый режим – нет.
Напряжение, Uном – 220 В, 50 Гц.
Мощность нагрузки, max – 3520 Вт.
Ток нагрузки, max – 16 A.
Диапазон регулирования температуры – 5–30 °С.
Погрешность регулирования – ±0.5 °С.

Встроенный датчик температуры – да.
Выносной датчик температуры – нет.
Степень защиты – IP 30.
Цвет – белый.
Габаритные размеры – 75 x 75 x 25,5 мм.
Вес брутто – 120 г.
Гарантия – 1 год.
Страна производитель – Германия.

Eberle RTR-E 3521 не имеет выключателя и контрольных индикаторов. Но их наличие в абсолютном большинстве случаев не принципиально и на корректную работу как терморегулятора, так и инфракрасной отопительной системы в целом не влияет. Устройство очень компактное – всего 75 x 75 x 25,5 мм по габаритам, имеет класс защиты IP 30. Производитель предоставляет гарантию работы устройства не менее 12 месяцев.

Требования к монтажу терморегулятора Eberle RTR-E 3521

Основные из них мы перечислили – это открытое пространство и рекомендованная высота. Помимо этого, следует обратить внимание на близость оконных и дверных проемов, наличие сквозняков в месте монтажа, воздействие солнечных лучей и нагревательных приборов. Все это снижает правильность и эффективность работы терморегулятора. Также в тех случаях, когда монтаж и подключение прибора осуществляется в процессе ремонтно-строительных работ, следует его защитить от попадания влаги и пыли (достаточно полиэтиленового пакета).

Eberle RTR-E 3521 легко подключается самостоятельно, достаточно иметь общие навыки, следовать предоставленной схеме и инструкциям. Но, разумеется, при малейших сомнениях в своих способностях мы рекомендуем привлекать специалистов. В целом принцип и процесс подключения данного терморегулятора напоминает подключение Orbis Clima ML. Крепить устройство можно непосредственно на стену с помощью саморезов или дюбелей либо использовать специальную монтажную коробку для электроприборов.

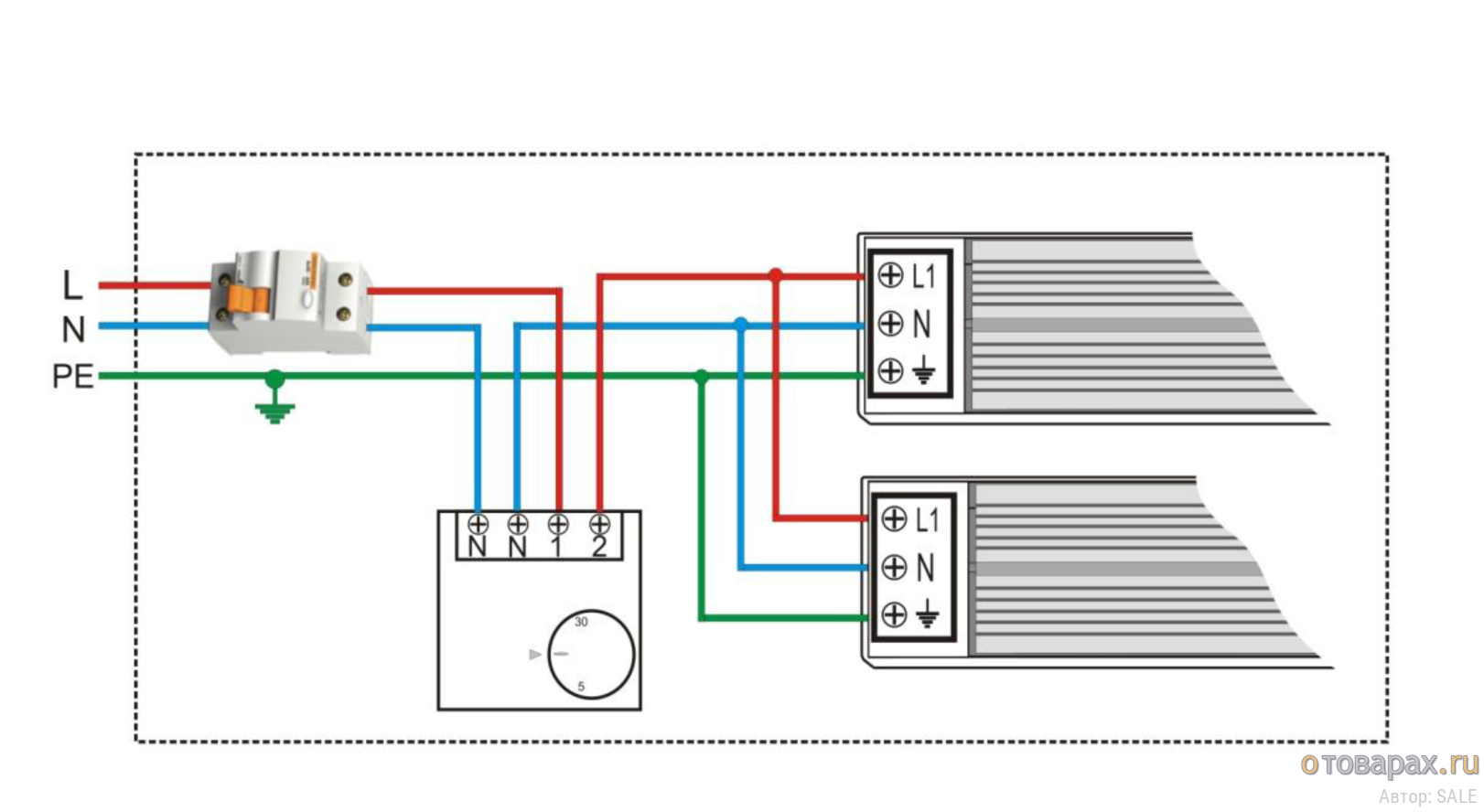

Схема подключения терморегулятора Eberle RTR-E 3521

Вначале с прибора снимается крышка путем несложной разборки. Далее находим контакты 1 и 2 (обязательно сверяемся со схемой, если устанавливаем Eberle RTR-E 3521 впервые). В контакт № 1 заводится от электрического щита фаза, которая от контакта № 2 подключается к пленочным электронагревателям, например греющая пленка ТМ. Необходимо иметь в виду, что нулевой провод идет напрямую к электронагревателям от электрощита и в самом терморегуляторе «ноль» задействовать не нужно.

Обратите внимание: когда нагрузка может превышать 10 А, напрямую подключать Eberle RTR-E 3521 не рекомендуется. В таких случаях желательно использовать модульный контактор.

Терморегулятор (термостат) EBERLE RTR – E6163

Коммутируемая
Мощность
3000 ВА

Ток

16 А

Напряжение
сети
220 В

Температурный
диапазон
5-30 градусов

Тип датчика &nbsp
внутренний

Высота
установки
~ 1,5 м

Размер
регулятора
7,5×7,5×2,5 см

Рейтинг товара

Немецкая компания Eberle – крупнейшее европейское подразделение компании Schneider Electric, которое уже более 80 лет специализируется на производстве терморегуляторов для систем отопления и охлаждения. Завод компании расположен в городе Нюрнберг, Германия.

Отличительной особенностью терморегуляторов Eberle серии RTR является надежность и простота подключения.

Эти терморегуляторы используются для подключения любых электрообогревателей. Особенно часто используют при подключении к потолочным инфракрасным обогревателям.

Одной из самых популярных моделей терморегуляторов является Eberle RTR – E6163. Отличительной особенностью этого терморегулятора является наличие кнопки «вкл/выкл». Это позволяет полностью включать или выключать обогреватель, не устанавливая для этого дополнительный выключатель.
Так как этот терморегулятор является механическим, он отлично подходит для электросетей с большими перепадами напряжения, в особенности на дачах. Плюс механики ещё в том, что Eberle RTR – E6163 можно использовать при больших отрицательных температурах.
Также плюсом является то, что терморегулятор Eberle RTR – E6163 выполнен в корпусе накладного типа, что удобно при монтаже в деревянном доме.

Механический терморегулятор (термостат) Eberle RTR – E6163 производится в Германии, что подтверждается сертификатом. В нашем магазине вы можете купить терморегулятор Eberle по выгодным ценам.

Потребительские свойства терморегулятора Eberle RTR-E6163

• Автоматически поддерживает установленную температуру
• Имеет встроенный датчик температуры воздуха
• Накладной монтаж на стену
• Кнопка «вкл/выкл»
• Высокое качество исполнения, надежность

Комплектация терморегулятора Eberle RTR-E6163

• Терморегулятор
• Инструкция

Достоинства и недостатки терморегулятора Eberle RTR-E6163

Достоинства:
• Классический, проверенный десятилетиями терморегулятор.
• Высочайшая надежность.

• Работа при любых температурах и высокой влажности.

• Наличие отдельной кнопки выключения.
Недостатки:
• Отсутствие каких-либо настроек и дополнительных функций.
• Отсутствие светового идикатора.

Фотографии терморегулятора Eberle RTR-E6163

Упаковка терморегулятора Eberle RTR – E6163.

Комплектация терморегулятора Eberle RTR – E6163

Подключение терморегулятора Eberle RTR – E6163

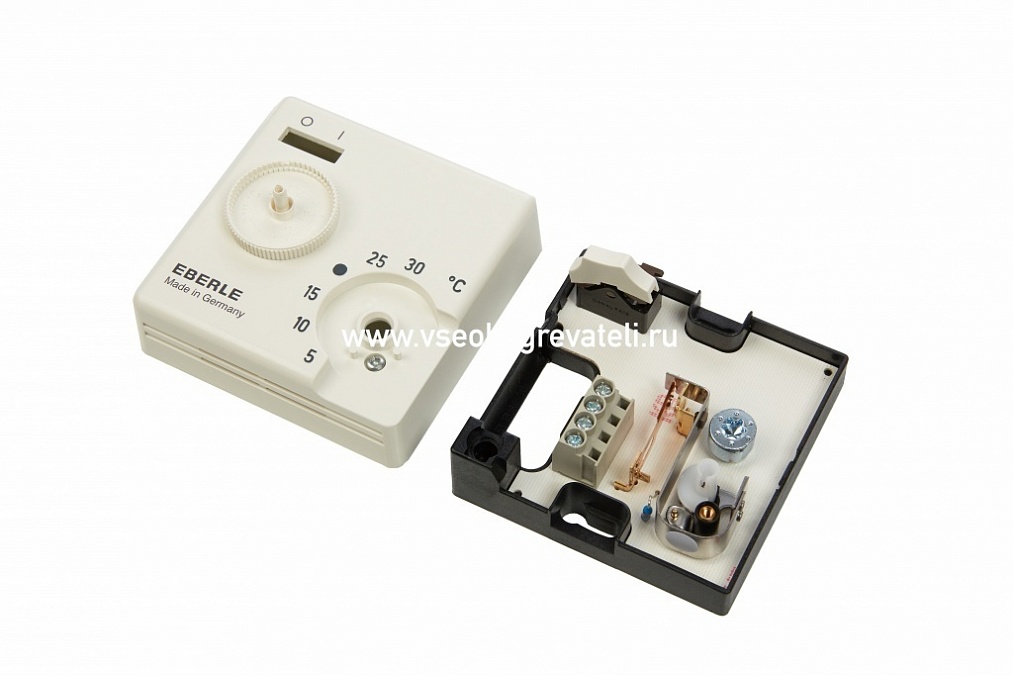

Eberle RTR – E6163 в разобранном виде

Схемы подключения терморегулятора Eberle RTR-E6163 (скачать)

Инструкция и сертификат к терморегулятору Eberle RTR-E6163

Часто задаваемые вопросы (FAQ)

Что такое терморегулятор и для чего он нужен?
Терморегулятор это устройство, с помощью которого можно задавать необходимую температуру в помещении. В терморегулятор встроен датчик температуры воздуха. То есть когда достигается заданная температура, терморегулятор отключает прибор, а когда температура падает, то включает.

Это позволяет поддерживать комфортную температуру автоматически.

Как разбирается терморегулятор Eberle RTR – E6163?
Разборка очень простая. Отверткой или ногтем подцепляется температурное колесико. Отсоединяете его, и под ним будет винт. Откручиваете его и открываете крышку.

Где и как устанавливается терморегулятор Eberle RTR – E6163?
Терморегулятор Eberle RTR – E6163 устанавливается на стене, на высоте 1,2 – 1,5 метра от уровня пола. Терморегулятор является накладным, поэтому к стене он прикручивается простыми саморезами. Устанавливать терморегулятор нужно в месте, где нет сквозняков и прямого попадания солнечного света. Это нужно для корректной работы датчика температуры, установленного в терморегуляторе.

Как подключить обогреватель к терморегулятору?
Для подключения терморегулятора необходимы минимальные знания в электрике. Терморегулятор Eberle подключается по схеме, которая идет в инструкции к обогревателю или к терморегулятору. Подключается обогреватель в разрыв фазы (подобно обычному выключателю). То есть провод идет от обогревателя в терморегулятор, а из терморегулятора уже в сеть.

Сколько обогревателей можно подключить к терморегулятору Eberle RTR – E6163?
У терморегулятора Eberle RTR-E6163 максимально допустимый ток 16 А. Это значит, что он выдерживает суммарную мощность, подключаемую к терморегулятору, 3500 Вт. Например, у вас в помещении 3 обогревателя по 1000 Вт, значит, вам понадобится 1 терморегулятор Eberle RTR-E6163.

Температура в моей комнате не соответствует температуре, установленной на терморегуляторе. Почему?
Это может происходить по разным причинам.
Если температура в комнате значительно ниже установленной после долгого времени работы обогревателей, то это может означать, что Вам не хватает мощности установленных обогревателей. Требуется поменять обогреватель на более мощный или добавить еще один обогреватель.
Другая причина такого расхождения температуры может заключаться в том, что на терморегулятор попадают прямые солнечные лучи или потоки теплого воздуха. Температура внутри терморегулятора оказывается выше температуры воздуха в помещении, что приводит к некорректной работе.
Если температура в помещении оказывается больше, чем установленная, то причиной могут быть сквозняки в зоне установки терморегулятора, либо холодная, промерзаемая стена, на которой он установлен.

Также не следует устанавливать терморегулятор под углом влево или вправо. Вентиляционные отверстия должны быть строго снизу и сверху и не должны ничем закрываться. В противном случае могут возникнуть погрешности установленной температуры как большую, так и меньшую сторону.

Я хочу поставить обогреватели на балконе, а температуру на балконе регулировать из комнаты. Как это сделать?
Для решения такой задачи следует использовать терморегулятор с выносным датчиком температуры. У Eberle RTR — E6163 датчик температуры встроен и поэтому эта модель терморегулятора обязательно устанавливается в том помещении, где требуется регулировать температуру.

Если терморегулятор Eberle RTR – E6163 подключается просто в разрыв фазы, то зачем на его клемнике есть еще 2 клеммы с маркировкой «N»?
Клеммы «N» нужны для удобства подключения. Их использовать не обязательно. Внутри платы они напрямую соединены между собой.

У меня обогреватели находятся в разных комнатах, можно ли их подключить на один терморегулятор Eberle RTR – E6163?
Технически препятствий к такому подключению нет, но так как датчик температуры установлен внутри терморегулятора, то корректно будет регулироваться только в комнате, где установлен терморегулятор. В другой комнате может быть либо слишком холодно, либо слишком жарко.

Если у меня большое помещение, и я хочу подключить обогреватели на один терморегулятор Eberle RTR – E6163, а суммарный ток обогревателей больше 16А, что делать?
Если суммарный ток обогревателей больше чем 16А, то необходимо использовать магнитный пускатель (контактор).

Подбирается магнитный пускатель исходя из мощностей всех обогревателей, которые вы хотите подключить.

Что такое магнитный пускатель и как он подключается?
Электромагнитным пускателем называют реле (контактор), который рассчитан на управление большими токами. Подключение идет от обогревателя к магнитному пускателю, а от пускателя к терморегулятору. Подключать необходимо по схеме, которая идет в инструкции к обогревателю.

Издает ли терморегулятор при работе какие-либо звуки?
При достижении заданной температуры, у терморегулятора Eberle RTR – E6163 раздается характерный негромкий щелчок, что свидетельствует о включении или выключении терморегулятора.

Какие у вас есть скидки на терморегулятор Eberle RTR – E6163?
Мы предоставляем скидку 3% пенсионерам и 5% повторным покупателям (скидки не суммируются). Кроме того, периодически на разные товары могут быть дополнительные скидки, акции, распродажи.

Какие еще терморегуляторы можно купить в вашем магазине?
Весь ассортимент термостатов представлен в разделе «Терморегуляторы»

Где можно терморегулятор Eberle RTR – E6163 купить в Москве? терморегулятор Eberle RTR – E6163 можно купить в Москве в нашем магазине «Греем Вас», расположенном по адресу: Южнопортовая улица 22 стр. 1, ТВК Автомобили, этаж 2, павильон 223, телефон 8-495-125-10-70. Также можно заказать терморегулятор Eberle RTR – E6163 с доставкой.

Где производится терморегулятор Eberle RTR – E6163?
Производится терморегулятор в Германии, что подтверждается сертификатами.

Наши преимущества. Почему выгодно покупать у нас?

Помощь в выборе Вы можете получить бесплатную профессиональную консультацию по выбору инфракрасных обогревателей, позвонив по телефону 8(495)125-1070. Наш специалист подробно расскажет о всех особенностях товара и посоветует оптимальную для ваших условий модель. Также Вы можете самостоятельно рассчитать необходимую мощность обогревателей у нас на сайте: «РАСЧЕТ МОЩНОСТИ»

Заказ Для покупки выбранных Вами товаров Вы можете воспользоваться удобной формой on-line заказа на сайте или позвонить нашим менеджерам по телефону 8(495)125-1070. Для Вашего удобства на сайте есть возможность заказать звонок. В верхнем правом углу нажмите кнопку «ЗАКАЗАТЬ ЗВОНОК», укажите номер телефона, и наши менеджеры обязательно Вам перезвонят. Заказы принимаются ежедневно с 9 до 21 часов

Оплата Мы принимаем как наличную так и безналичную оплату. Для выставления счета, присылайте свои реквизиты на почту [email protected]

Скидки Мы предоставляем скидки 3% пенсионерам и скидку 5% нашим повторным покупателям.

Доставка У нас одни из самых низких цен на доставку товара по Москве. Мы доставляем товар по всей России. Подробнее вы можете узнать «ЗДЕСЬ»

Гарантия Мы полностью несем все гарантийные обязательства по товару У вас есть гарантированная возможность обменять товар или вернуть деньги в течение 14 дней с момента покупки.

Отзывы о терморегуляторе Eberle RTR-E6163

Термостат KLR-E52724 — KLR-E52724 — Eliwell Франция

Описание
Технический
Документация

Описание : Термостат KLR-E52724 — KLR-E52724

Серия KLR-E отличается классическим дизайном и высокой точностью.

Регуляторы прочны, надежны и долговечны. Четкий дисплей и удобное управление — другие преимущества.

В основном используются при установках на две и четыре трубы в офисах и жилых домах, тепловых насосах и системах кондиционирования воздуха.

Множество моделей для удовлетворения самых разных потребностей.

Технические данные: Термостат KLR-E52724 — KLR-E52724

Технические данные:

Рабочее напряжение: AC 230 В/50/60 Гц
Ток переключения: Вентиляция 6A cosϕ = 1/3A cosϕ = 0,6 Проветривание/обновление 3A cosϕ = 1/2A cosϕ = 0,6
Контакт: опрокидывание
Диапазон температур: 5. ..30°C
Гистерезис: ~0,5 K
Детектор температуры: Внутреннее сопротивление CTN
Класс защиты корпуса : IP 30/Isolated
Выносной датчик: F 193 720 или F 190 021 в опции

Документация: Термостат KLR-E52724 — KLR-E52724

Сопутствующие товары

	KLR-E7004	Термостат KLR-E7004

	KLR-E7006	Термостат KLR-E7006

	КЛР-Э7007	Термостат KLR-E7007

	KLR-E7009	Термостат KLR-E7009

	KLR-E7010	Термостат KLR-E7010

	КЛР-Э7011	Термостат KLR-E7011

	KLR-E7012	Термостат KLR-E7012

	КЛР-Э7015	Термостат KLR-E7015

	КЛР-Э7016	Термостат KLR-E7016

	KLR-E7017	Термостат KLR-E7017

	КЛР-Э7019	Термостат KLR-E7019

	KLR-E7026	Термостат KLR-E7026

	KLR-E7034	Термостат KLR-E7034

	KLR-E7038	Термостат KLR-E7038

	KLR-E7201	Термостат KLR-E7201

	KLR-E7202	Термостат KLR-E7202

	KLR-E7203	Термостат KLR-E7203

	KLR-E7204	Термостат KLR-E7204

	KLR-E7430	Термостат KLR-E7430

	KLR-E7603	Термостат KLR-E7603

	KLR-E7611	Термостат KLR-E7611

	KLR-E52552 4п	Термостат KLR-E52552 4шт

л.

с. л.с.

	KLR-E52552	Термостат KLR-E52552

	KLR-E52561	Термостат KLR-E52561

	KLR-E52721	Термостат KLR-E52721

	KLR-E52722	Термостат KLR-E52722

	KLR-E52723	Термостат KLR-E52723

	КЛР-Э517 7801	Термостат KLR-E517 7801

	КЛР-Э517 7805	Термостат KLR-E517 7805

	КЛР-Э517 7810	Термостат KLR-E517 7810

	KLR-E52558	Термостат KLR-E52558

Программируемый термостат INSTAT 7 0527 31 — INSTAT 70527 31

Описание: Программируемый термостат INSTAT 7 0527 31 — INSTAT 7

0527 31

Применение:

• конвекционные вентиляционные трубы 2/4 трубы (фанкойлы)
• Тепловые насосы (обратный клапан)
• Реверсивный кондиционер
• Аппараты хладагенты с/без электрообогрева

Особенности:

• Управление ВКЛ/ВЫКЛ
• ЖК-дисплей одновременно очищается, и температура окружающей среды, функция и вентиляция выбираются
• Постоянное отображение фактической температуры
• Программирование: 4 кнопки (Mode /+/-/OK)
• Провести меню
• 5 релейных выходов макс.
• Режим ожидания (сон)
• Автоматический обогрев/охлаждение
• Регулируемая нейтральная зона
• Управление ручной вентиляцией с 3 положениями
• Автоматическая вентиляция (работа вентилятора с обогревом и охлаждением, 3 скорости в зависимости от разницы температур)
• Тайм-аут сектора компрессора после отказа в рабочем режиме и при переключении функции
• Продолжительность принудительной вентиляции (1 мин на обогрев)
• Автоматические датчики температуры внутр. / доб.
• Сохранение данных после постоянной потери напряжения

Опции:

• 2 x 2 x отключение нагрева и охлаждения (регулируемая нейтральная зона)
• Выпускной клапан для реверса
• Функция разморозки
• Дополнительный нагрев электр. для тепловых насосов
• Регулировка температурным режимом обновления
• дистанционный датчик
• Контактное окно
• Воздушная уборка ВКЛ/ВЫКЛ
• Таймер ВКЛ/ВЫКЛ (настраивается от 10 мин. 99 ч до 50 мин.)
• Функция ведущий/ведомый (ведомые запускаются при срабатывании ведущего)
• Версия отеля
• ВКЛ/ВЫКЛ (обрыв однополярного напряжения)
• Рабочее напряжение 230 В переменного тока или 24 В переменного тока

Технические данные: Программируемый термостат INSTAT 7 0527 31 — INSTAT 7

0527 31

Технические данные:

— Отображение записей температуры: 15… 30° C (разрешение 0,5 К )

— Отображение температуры: 0…40°C (разрешение 0,1 K)

— Рабочее напряжение: 230 В переменного тока, 50 Гц, 24 В переменного тока

— Потребляемая мощность: ≤ 8 ВА

— Дисплей: ЖК-дисплей одновременно отображает температуру выбраны функции вентиляции

— Рабочая температура: 0…40°C

— Температура хранения: -20…70°C

— Способ управления: ВКЛ/ВЫКЛ

— Интервал измерения: 15.. 0,45 сек.

— Таймер: от 10 мин до 99 ч 50 мин — разрешение 1 мин, точность

— Реле (5 реле, макс. вариант): 5 А (cosφ = 1, 250 В перем. тока) / 2 А (cosφ = 0,6, 250 В перем. тока), макс. L на клемму: ≤ 10A

— Гистерезис нагрева 1,1 K, для освежения: 1,3 K

— Нейтральная зона «нагрев/охлаждение»: 0 K…5 K (разрешение 0,5 K) регулируется

— Нейтральная зона » Нагрев 1/ Нагрев 2″ : 0…5 K (разрешение 0,5 K) регулируемый

— Нейтральная зона «обновление 1/обновление 2: 0 K…5 K (разрешение 0,5 K) регулируемый

— Время работы компрессора: ~ 4 мин

— Вентилятор обслуживания: ~ 1 мин

— Контактное окно: использовать в качестве щупов класса защит. II (AC 230 В), окно = контакт замкнут

— Класс защиты корпуса: IP 40

— Защита от влажности: без конденсации

— Монтаж: настенный или непосредственно на коробке

— Датчик: NTC (встроенный) камера)

— Дистанционный датчик (дополнительно): F 193 720 поддерживает до 10 м

— Цвет корпуса: белый, аналогичный RAL 9010
