Дюбель распорный металлический: Металлические дюбели

Металлический распорный дюбель FMD

  • Новости
  • Контакты
  • Главная
  • Продукция
  • Крепеж общего назначения
  • Металлические дюбели
  • Металлический распорный дюбель FMD

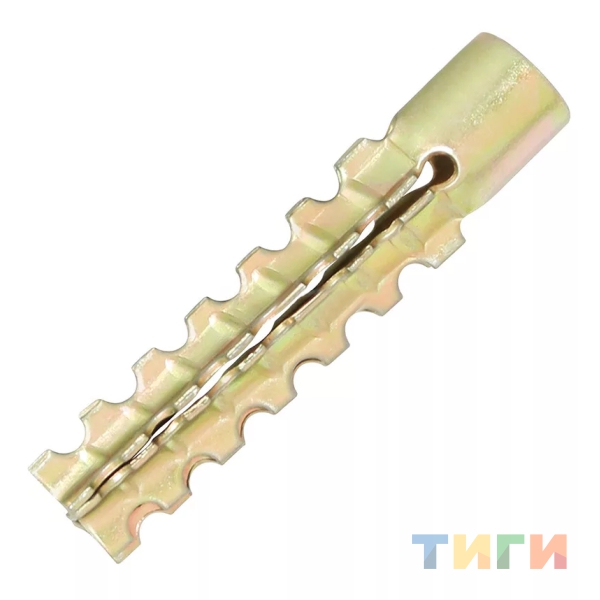

Металлический распорный дюбель FMD подходит для надежного крепления газовых и водопроводных труб, кабельных и трубных кронштейнов в бетоне, ячеистом бетоне, полнотелых и пустотелых строительных материалах, а также в полнотелых гипсовых плитах. Предназначен для предварительного монтажа. Вворачивание шурупа вызывает расширение дюбеля FMD и его надежную фиксацию в строительном материале с помощью металлических зубцов. Ребристая внутренняя геометрия дюбеля FMD пригодна для шурупов по дереву и ДСП и позволяет надежно направлять шуруп. Это повышает безопасность монтажа и расширяет диапазон областей применения. Внешние зубцы расширяются в строительном материале, придавая креплению высокую несущую способность.

Перейти к полному ассортименту

Функционирование


  • Металлический распорный дюбель специально предназначен для крепления инженерных систем.

  • Внешние зубцы расширяются в строительном материале, придавая креплению высокую несущую способность.

  • Ребристая внутренняя геометрия дюбеля FMD пригодна для шурупов по дереву и ДСП и позволяет надежно закрепить шуруп. Это повышает безопасность монтажа и расширяет область применения.

Приложения

  • Газовые трубы
  • Водопроводные трубы
  • Кабельные и трубные зажимы

Строительные материалы

  • Бетон
  • Кирпич с вертикальными пустотами
  • Пустотелые блоки из легкого бетона
  • Пустотелые плиты перекрытий из кирпича и бетона
  • Пустотелый силикатный кирпич
  • Полнотелый силикатный кирпич
  • Натуральный камень с плотной структурой
  • ячеистый бетон
  • Полнотелые блоки из легкого бетона
  • Полнотелые панели из гипса

* Подробная информация о строительных материалах указана в технической документации.

Порядок монтажа


  • Дюбель пригоден для предварительного монтажа.

  • Вворачивание шурупа вызывает расширение дюбеля FMD и его надежную фиксацию в строительном материале с помощью металлических зубцов.

  • Необходимая длина шурупа (шпильки) рассчитывается следующим образом: длина дюбеля + толщина слоя штукатурки и/или теплоизоляционного слоя + толщина закрепляемого элемента или монтажное расстояние + диаметр шурупа.

  • Подходит для шурупов по дереву и для ДСП.

  • Диаметр сверла соответствует прочности на сжатие строительного материала. Чем выше прочность на сжатие, тем больше диаметр сверла. Дюбели размером 6×32 и 8×38 можно забивать в газобетон с низкой прочностью непосредственно без предварительного сверления.

Дополнительная документация

Приспособления

Этот сайт использует Cookies. Продолжая работу с сайтом, Вы даете свое согласие на использование Cookies.Дополнительная информация

Дюбель металлический универсальный с четырьмя распорными сегментами.



Описание: универсальный металлический дюбель состоит из нераспорной цилиндрической шейки и четырех распорных сегментов с зубцами.



Область применения: осуществлять крепеж возможно в местах с повышенными требованиями к пожаробезопасности.

Крепление газо, водопроводов и других жизненно важных коммуникаций при помощи шурупов для древесины, ДСП, гипсокартона и др. к бетону, полнотелым и пустотелым кирпичам, пенобетону и блокам с пустотами.



Наименование товара

Количество в упаковке / шт

Вес кг/1000 шт

Дюбель распорный металлический MUD 5х30

500

1,80

Дюбель распорный металлический MUD 6х32

400

2,61

Дюбель распорный металлический MUD 8х38

200

6,58

Дюбель распорный металлический MUD 8х60

200

9,60

Дюбель распорный металлический MUD 10х60

100

19,00



Способ монтажа: при вкручивании шурупа происходит распирание стенок дюбеля в просверленном отверстии.

Ребристая поверхность дюбеля обеспечивает надежную фиксацию крепежного элемента. Крепление осуществляется методом предварительного монтажа. Просверлить отверстие по размерам, указанным производителем и прочистить его (в пенобетон G 2 и G 4 дюбель можно вбивать без предварительного сверления). Для дюбелей 8х60 и 10х60 необходимы отверстия диаметром 6мм и 8мм соответственно. Вставить дюбель в отверстие и ввинтить в него шуруп. Наибольшая несущая способность может быть достигнута, если:

— используется максимально возможный диаметр шурупа;

— длина шурупа превышает длину дюбеля как минимум на один диаметр шурупа;

— отверстие под дюбель очищено от продуктов сверления;

— размер просверленного отверстия соответствует размеру используемого дюбеля.

Рекомендуется легкие и пустотелые строительные материалы сверлить только методом вращения. В пустотелых кирпичах следует использовать дюбели размером 8х60 или 10х60.



Материал изготовления: оцинкованная сталь.





Заказать звонок

Ваше имя:* Телефон:* Пожалуйста введите код: (Чтобы предупредить спам):

Заказать прайс-лист

Ваше имя:* Телефон:* Email:* Пожалуйста введите код: (Чтобы предупредить спам):

Прецизионные распорные дюбели / установочные штифты DexLoc™



Поиск по номеру деталиПоиск по ключевому слову/MILSPEC

  • Дом /
  • Решения для крепления /
  • Закрепление и размещение компонентов /
  • Дюбели /
  • Прецизионные распорные дюбели / установочные штифты DexLoc™

Фиксирующие штифты DexLoc™ с двойным расширением позволяют быстро и точно располагать двойные тиски на установочных пластинах.

  • Материал: сталь, закаленная до твердости 50-55 Rockwell C
  • Самоцентрирующийся и повторяемый с точностью +/- 0,0005 дюйма (0,013 мм)
  • Верхняя и нижняя половины дюбеля расширяются отдельно
  • Концентрически выравнивает два отверстия и фиксирует их на месте.
  • Доступ к обоим стопорным винтам осуществляется сверху штифта.
  • Патент № 5,975,788
  • Сопутствующие товары и аксессуары
  • Чертежи деталей
  • Литература по продуктам

Щелкните номер детали на диаграмме ниже
для Price and Stock Check.

CAD Download Link
DEX-250 1/4 1/2 0.
250
0.249 0.245 0.428 5/64 3/32
DEX-375 3/8 3/4 0,375 0,374 0,370 0,634 1/8 52./32
1/8 52./32
5./32
1/8 . 0.500 0.499 0.495 0.881 5/32 3/16
DEX-625 5/8 1 1/4 0. 625 0.624 0.620 1.162 3/16 7/32
DEX-750 3/4 1 1/2 0.750 0.749 0.745 1.390 1/4 5/16
DEX-1 1 2 1.000 0.999 0.995 1.758 3/8 1/2
DEX-10 10 20 10 9. 98 9.88 17.45 3 4
DEX-12 12 25 12 11.98 11.89 22.48 4 5
DEX-14 14 28 14 13.97 13.89 24.74 4 5
DEX-16 16 32 16 15.98 15.90 29. 51 5 6
DEX-20 20 38 20 19.98 19.89 35.31 6 8

Если не указано иное, английскими единицами измерения являются дюймы (дюймы) и фунты (фунты), а метрическими единицами измерения являются миллиметры (мм) и килограммы (кг).

Крепеж с рифленым штифтом | ПРИВОД ЛОК

903:00 Канавка E Pin
Паз U-образный штифт

Углубление штифта

Канавка H Pin

Паз U-образный штифт

Канавка E Pin


Рифленые штифты представляют собой нерезьбовые запрессовочные застежки — застежки, которые запрессовываются в отверстие соответствующего размера, обеспечивая надлежащую посадку с натягом для фиксации застежки на месте.

  • Обычно используются в качестве запирающих устройств, шарниров, опорных поверхностей или фиксирующих элементов, где нет высокой степени торцевой нагрузки
  • Доступен с различными типами канавок
  • Обычно оцинкованные, изготовлены из незакаленной низкоуглеродистой стали, но доступны в широком диапазоне отделки и термической обработки для повышения сопротивления сдвигу
  • Доступен широкий диапазон диаметров, длин и концевых конфигураций

Кратчайшие сроки изготовления нестандартных штифтов с канавками: как и когда они вам понадобятся

Компания Driv-Lok известна короткими сроками изготовления нестандартных штифтов. Мы не остановились только на самое короткое время выполнения , мы постоянно стремимся улучшить время выполнения заказа, потому что в сегодняшней конкурентной среде все зависит от времени и каждый день на счету.

Мы знаем, что клиенты должны быть гибкими и реагировать на требования среды, чтобы добиться успеха. Срочно нужны шплинты Driv-Lok стандартных размеров ? Мы сотрудничаем с дистрибьюторами чулок , у которых есть немедленная доставка.

Описание

Канавка желобчатого штифта формируется операцией обжатия, при которой три инструмента проникают в номинальный диаметр металла с интервалом 120°. Это проникновение перемещает контролируемое количество металла с каждой стороны инструмента для нарезки канавок, образуя приподнятую часть вдоль стороны каждой канавки.

Гребень этих приподнятых частей образует увеличенный диаметр или размер «Dx», показанный на рисунке 1. Dx на несколько тысячных больше номинального диаметра «D» штифта. Величина расширения варьируется в зависимости от диаметра штифта, материала, на который нарезаются канавки, и типа канавки.

Функция

При использовании рифленого штифта отверстие, в которое должен быть вставлен штифт, просверливается на несколько тысячных больше номинального диаметра штифта. Отверстие никогда не должно быть меньше номинального диаметра штифта. (См. Процедуры сверления канавчатого штифта и допуски отверстий на стр. 4.) Когда расширенная часть штифта сжимается при вставке в отверстие, возникают радиальные удерживающие силы, как показано на рис. 2. Эти радиальные силы надежно фиксируют штифт в просверленном отверстие.

Размеры



Диаграмма CAD

Истории успеха

СИТУАЦИЯ

Производитель тяжелого оборудования, использующий резьбовой крепеж, столкнулся с ослаблением соединения из-за вибрации в шарнирном соединении. кроме того, их нынешний метод сборки был чрезвычайно медленным и неэффективным.

РЕШЕНИЕ

Команда Driv-Lok Inc. ENGINOMICS ® представила в конструкции канавочный штифт типа «Е». Этот штифт устранил ослабление резьбового крепления. Команда также разработала пресс для установки штифта. Этот пресс удерживает несколько деталей на месте, руки свободны, в то время как булавка вставляется в приложение. Дизайн
таков, что штифт каждый раз устанавливается на одну и ту же глубину. Конечным результатом стала полная система, позволяющая решить как проблемы с креплением, так и установку.

ПРЕИМУЩЕСТВА

  • ВЫСОКОЭФФЕКТИВНЫЙ МЕТОД СБОРКИ БЕЗ РУК
  • ЭКОНОМИЧНАЯ ФУНКЦИЯ СБОРКИ
  • МЕНЬШЕ ЗАТРАТ НА УСТАНОВКУ
  • ОДИН ИСТОЧНИК ДЛЯ КРЕПЕЖА И УСТАНОВКИ

Щелкните здесь для получения полных спецификаций

Запросить цену

Свяжитесь с нами



Диаметр рифленого штифта / размер вала /


отношения крутящего момента.



Эта таблица является руководством по выбору рифленого штифта DRIV-LOK соответствующего размера для крепления деталей машин к валам заданных размеров и для конкретных требований к нагрузке. Номинальные значения крутящего момента и мощности основаны на штифтах, изготовленных из холоднокатаной низкоуглеродистой стали, и предполагается коэффициент запаса прочности 8.

Рекомендуемый диаметр штифта для валов различных размеров
и крутящий момент, передаваемый штифтом при двойном сдвиге

Размер вала

Диаметр штифта

Крутящий момент дюйм фунт.

л.с. при 100 об/мин

3/16

1/16

4,8

.007

32 июля

5/64

8,5

.013

1/4

3/32

13,9

.022

5/16

7/64

23,8

.038

3/8

1/8

37,5

. 060

7/16

5/32

62,9

.100

1/2

5/32

71,9

.114

16 сентября

3/16

116,4

.185

16/11

7/32

193,8

.307

3/4

1/4

275,6

.437

13/16

1/4

298,6

.474

7/8

1/4

322

.510

15/16

15/16

449

.712

1

15/16

479

.
