Какие бывают виды дюбелей?
В этой статье мы расскажем, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель; в конце статьи будет приведено видео по его креплению в бетонной стене.Что такое дюбель. Определение и назначение
Дюбель — это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.
Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.
Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.
Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.
Виды дюбелей
В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.
Универсальный полипропиленовый
Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию
Универсальный распорный дюбель
Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

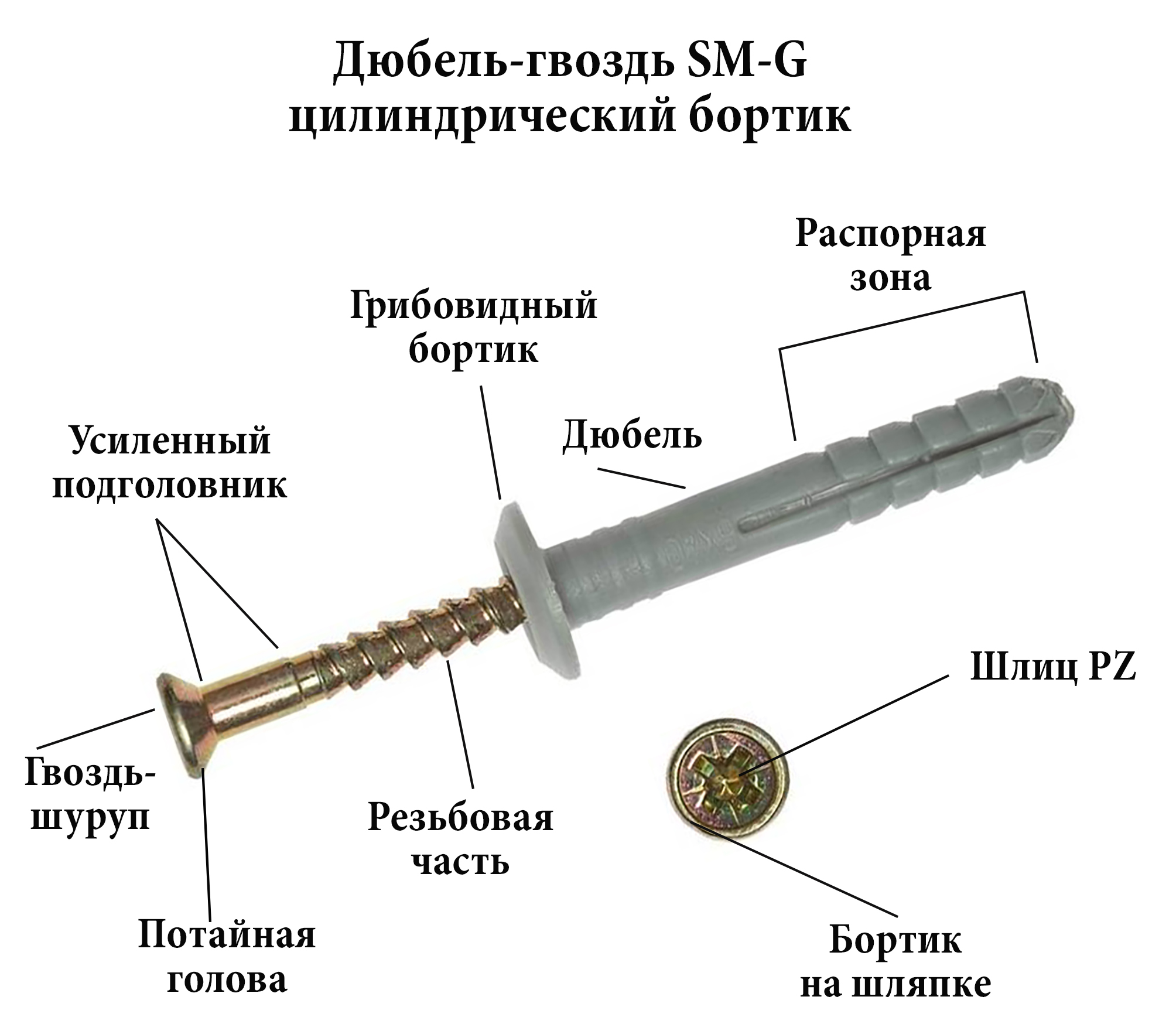

Дюбель-гвоздь
Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича.
Дюбель для гипсокартона
Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «дрива») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло
Нейлоновый дюбель
Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см
Дюбель-бабочка
Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен.
Юстировочный дюбель
С его помощью крепят обрешетку для будущей обшивки.
Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют
Дюбель-зонтик
Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке
Дюбель-хомут
Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж.
Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра
Рамный дюбель
Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции
Особенности применения дюбелей
При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.
Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.
При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.
Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.
Как подобрать сверло под дюбель
Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):
- Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
- Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.
Выполняя данные правила, Вы все сделаете без проблем.
Статья взята с сайта rykinekruki.ruОписание дюбелей для пристрелки. Типы, монтаж, конструкция
Под пристрелкой понимается процедура забивки с помощью строительных пистолетов специальных дюбелей.
Этот надежный и, одновременно, практичный крепеж устанавливается в плотные и твердые материалы самых распространенных монтажных оснований, в частности, природный/натуральный камень, металл и бетон. Дюбели-гвозди для пристрелки нашли широкое применение при креплении листов древесно-слоистой плиты – фанеры, деревянных панелей/брусьев и стальных компонентов вновь создаваемых либо модифицируемых объектов к разным поверхностям.
Конструкция
Производство данных крепежных деталей нормируют положения TУ 14-4-1731-92. Этот документ устанавливает два исполнения дюбелей рассматриваемого вида.
В конструкцию крепежа данного вида входят следующие элементы:
-
стальной стержень/ножка с заостренным концом;
-
шайба, наживленная внатяг на стержень/ножку;
-
утолщенная широкая шляпка.
В первом исполнении стержень гладкий, а во втором – с продольными насечками.
Технические характеристики
Технические характеристики дюбелей для пристрелки, утвержденные нормативным документом TУ 14-4-1731-92, приведены в таблице. Обозначение параметров соответствует литерам, отображенным на чертежах исполнений. Единица измерения – миллиметры.
|
Диаметр стержня (параметр d) |
h |
Диаметр шайбы |
L |
D |
|
4,50 |
1,0…1,5 |
12,0 |
60,0 |
10,0 |
|
50,0 |
||||
|
40,0 |
||||
|
30,0 |
||||
|
3,70 |
40,0 |
8,0 |
||
|
30,0 |
Длина участка с рифлениями (см.
чертеж исполнения №2) не превышает 25 мм.
Материал изготовления
Производство дюбель-гвоздей для пристрелки основано на применении катанки классов KK – качественная канатная и BK – высококачественная канатная. Допускается также использование прутков класса BД – высокой деформированности. В качестве сырья для изготовления и катанки, и прутков служит сталь:
-
специальная нелегированная рессорно-пружинная конструкционная Ст.70, Ст.60C2 и Ст.55C2;
- углеродистая инструментальная У8A;
-
легированная инструментальная 9ХC;
-
рессорно-пружинная конструкционная Ст.65Г и др.
Крепеж в обязательном порядке подвергается процедуре термообработки. Данный этап технологического процесса выполняется с целью придания дюбель-гвоздям высокой прочности. В частности, показатель твердости НRС, определяемый по методике Роквелла, должен составлять:
-
у деталей, характеризующихся повышенным качеством:53≤ НRС≤56;
-
у дюбелей-гвоздей, изготовленных по стандартным нормативам: НRС≥51,5.
После завершения процедуры термообработки на поверхность крепежных элементов наносится слой цинка. Его толщина составляет не менее 5 мкм…6 мкм. Метод формирования этой защиты от коррозионных процессов – катодное восстановление с финишным пассивированием.
Технические требования
Нормативный документ TУ 14-4-1731-92 устанавливает к конечной продукции ряд технических требований. Назовем лишь наиболее важные из них.
-
Дюбели-гвозди, характеризующиеся повышенным качеством, должны выдерживать без необратимого разрушения изгиб нагрузкой статического типа на угол φ≥90° либо 1-кратный удар, нанесенный свободно падающей массой.
-
Допустимая степень искривления стержня/ножки для крепежных деталей длины: L>50 мм – 0,15 мм; L<50 мм – 0,1 мм.
-
Притупление острия ω≤0,5 мм. По отношению к дюбелям-гвоздям стандартного качества значение этого показателя должно быть таким: ω≤0,8 мм;
-
Переход острия дюбеля в часть цилиндрической формы по радиусу должен быть плавным.
Радиусная поверхность заострения должна быть свободна от излишков металла, оставшихся после ее обработки – проще говоря, заусенцев, на ней должны отсутствовать дефекты, представляющие собой отделение слоев (т.н. расслоения). Также не допускается наличие на этом участке признаков растрескивания и закатов.
-
Величина несоосности (обозначение α) внешнего диаметра насаженной внатяг шайбы и шляпки дюбеля-гвоздя по отношению к стержню должна быть такой: α≤0,4 мм. Для крепежных деталей, характеризующихся обыкновенным качеством, α≤0,6 мм.
-
Не выводит в категорию брака дюбели-гвозди с округленными кромками шляпки.
-
Если заострение формировалось фрезерованием, допускается, чтобы поверхность образовывалась многим гранями, ширина каждой (обозначение s) должна быть s≤1,5 мм.
-
На всей поверхности дюбеля, включая острую часть, допускается наличие следов, оставленных зажимными плашками.
-
Крепеж, изготовленный по чертежу исполнения №2, должен иметь прямое рифление глубиной, не превышающей 0,15 мм.
Радиусная поверхность заострения должна быть свободна от излишков металла, оставшихся после ее обработки – проще говоря, заусенцев, на ней должны отсутствовать дефекты, представляющие собой отделение слоев (т.н. расслоения). Также не допускается наличие на этом участке признаков растрескивания и закатов.
Типы применяемых пистолетов
Пристрелка дюбелей-гвоздей осуществляется с помощью специальных монтажных пистолетов. Рассмотрим наиболее популярные модели этих устройств.
Универсальный пистолет ППM-603.
В комплект поставки входят сменные стволы. Благодаря такому подходу этот пистолет может работать с крепежными деталями, диаметр шляпок которых равен 12,0, 10,0 и 8,0 мм, и с длиной стержня от 80,0 до 30,0 мм, то есть с дюбелями-гвоздями всех установленных TУ 14-4-1731-92 типоразмеров. Работа с этим инструментом не требует сверления на предварительном этапе монтажных отверстий, что существенно сокращает время крепления стальных реек и металлического профиля к разнообразным установочным базам. Корпус характеризуется низкой теплопроводностью.
Строительно-монтажный пистолет типа CMП-ЗМ.
Применяется для прикрепления хомутов трубопроводов и разнообразного оборудования к установочным базам из кирпича и железобетона путем пристрелки дюбель-гвоздей.
Ниже представлены основные технические характеристики данного инструмента.-
В смену максимально 250 выстрелов.
-
Масса пистолета – 3 килограмма.
-
Размерные характеристики дюбелей: длина не более 75 мм; диаметр не превышает 12 мм.
- Количество сменных стволов – 2 шт. Их длина в пределах от 28 до 40 см.
Пороховой пистолет монтажный марки ППМ-307.
Легкий пистолет, предназначенный для проведения общих строительных и внутренних отделочных работ, а также для обустройства инженерно-технических систем.Обладает следующими конструктивными особенностями:
-
защита от вполне возможного при забивании разлета некрупных осколков пристрелочной поверхности.
Обеспечивается комплектацией прозрачным экраном;
-
конструкция оснащена системой блокировки непреднамеренного выстрела;
-
выброс из патронника стреляной гильзы – полуавтоматический. Реализуется в момент открытия.
Обеспечивается комплектацией прозрачным экраном;
Монтажный строительный поршневой пистолет ППМ-301
Технические характеристики пистолета ППM-301 такие:
-
вес устройства – 2,5 кг;
-
калибр патронов – 6,8 мм×11 мм.
-
размеры дюбеля: диаметр 8 мм; длина – не более 62 мм;
-
количество выстрелов (подтвержденное гарантией производителя) до плановой смены поршня – 1500;
-
количество произведенных выстрелов до момента необходимости выполнения очередной чистки – не меньше 1000;
Заключение
Чтобы получить представление о принципах работы с пистолетами, предназначенными для пристрелки дюбелей-гвоздей, ознакомьтесь с видео.
В нем рассказывается об особенностях такого устройства модели ПЦ-84. После просмотра, все вопросы, касательно монтажа рассматриваемых крепежных деталей будут сняты. Запуск ролика осуществляется по стандартной схеме: курсор наводится на выше расположенное изображение, а далее выполняются действия по высветившейся подсказке.Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus
Все о дюбелях – Обзор Часть I. Соображения перед цементированием
[1] Trope M, Ray HL Jr. Сопротивление разрушению эндодонтически обработанных корней. Oral Surg Oral Med Oral Pathol. 1992; 73: 99–102. [PubMed] [Google Scholar]
[2] Gutmann JL. Дентинно-корневой комплекс: анатомические и биологические аспекты восстановления зубов после эндодонтического лечения. Джей Простет Дент. 1992; 67: 458–67. [PubMed] [Google Scholar]
[3] Dietschi D, Duc O, Krejci I, Sadan A. Биомеханические аспекты восстановления эндодонтически леченых зубов: систематический обзор литературы, часть II (Оценка усталостного поведения, интерфейсы).
и исследования in vivo) Quintessence Int. 2008;39: 117–29. [PubMed] [Google Scholar]
[4] Sorensen JA, Engelman MJ. Конструкция наконечника и устойчивость к излому эндодонтически леченых зубов. Джей Простет Дент. 1990; 63: 529–36. [PubMed] [Google Scholar]
[5] Peroz I, Blankenstein F, Lange KP, Naumann M. Восстановление эндодонтически леченных зубов с помощью штифтов и культей — обзор. Квинтэссенция Инт. 2005; 36: 737–46. [PubMed] [Google Scholar]
[6] Кристенсен Г. Посты: нужные или ненужные? J Am Dent Assoc. 1996; 127:1522–24. [PubMed] [Академия Google]
[7] Mentink A, Meenwissen R, Kayser A, Mulder J. Коэффициент выживаемости и характеристики отказов цельнометаллических штифтов и реставраций культи. J Оральная реабилитация. 1993; 20: 455–61. [PubMed] [Google Scholar]
[8] Майлот П., Штейн Р.С. Перелом корня эндодонтически пролеченного зуба, связанный с выбором штифта и дизайном коронки. Джей Простет Дент. 1992; 68: 428–35. [PubMed] [Google Scholar]
[9] Сидоли Н.
Г., Кинг П.А., Сетчел Д.Дж. Оценка in vitro системы штифтов и сердечников на основе углеродного волокна. Джей Простет Дент. 1997;78:05–09. [PubMed] [Google Scholar]
[10] Коста Л.С., Пегораро Л.Ф., Бонфанте Г. Влияние различных металлических реставраций, связанных смолой, на устойчивость к разрушению премоляров верхней челюсти после эндодонтического лечения. Джей Простет Дент. 1997; 77: 365–69. [PubMed] [Google Scholar]
[11] Goodacre CJ, Spolnik KJ. Протезирование эндодонтически пролеченных зубов: обзор литературы. Часть III. Рекомендации по препарированию зубов. Дж. Протез. 1995; 4: 122–28. [PubMed] [Академия Google]
[12] Фернандес А.С., Шетти С., Коутиньо И. Факторы, определяющие выбор должности: обзор литературы. Джей Простет Дент. 2003; 90: 556–62. [PubMed] [Google Scholar]
[13] Kurer HG. Классификация однокорневых зубов без пульпы. Квинтэссенция Инт. 1991; 22: 939–43. [PubMed] [Google Scholar]
[14] Stockton LW. Факторы, влияющие на удержание почтовых систем.
Обзор литературы. Джей Простет Дент. 1999; 81: 380–85. [PubMed] [Google Scholar]
[15] Осман Х.И., Эльшинави М.И., Абдельазиз К.М. Удержание волоконных штифтов в оптимально подготовленных местах для дюбелей. J Adv Prosthodont. 2013; 5:16–20. [Бесплатная статья PMC] [PubMed] [Google Scholar]
[16] Росс Р.С., Николлс Дж.И., Харрингтон Г.В. Сравнение стресса, возникающего при установке пяти эндодонтических штифтов. Дж Эндод. 1991; 17: 450–56. [PubMed] [Google Scholar]
[17] Исидор Ф., Брондум К., Равнхольт Г. Влияние длины штифта и длины феррула коронки на устойчивость к циклическим нагрузкам бычьих зубов со сборными титановыми штифтами. Int J Prostodont. 1999; 12:78–82. [PubMed] [Google Scholar]
[18] Torbjorner A, Karlsson S, Odman PA. Коэффициент выживаемости и характеристики отказов для двух конструкций стоек. Джей Простет Дент. 1995;73:439–44. [PubMed] [Google Scholar]
[19] Каяхан М.Б., Озкурт-Каяхан З., Яй К., Казазоглу Э. 3D МКЭ полых и сплошных циркониевых зубных штифтов.
Дж. Протез. 2016;25(3):229–34. [PubMed] [Google Scholar]
[20] Инсуа А.М., Сильва Л.Д., Рило Б., Сантана У. Сравнение сопротивления разрушению зубов без пульпы, восстановленных литым штифтом и штифтом или штифтом из углеродного волокна с композитным сердечником. Джей Простет Дент. 1998; 80: 527–32. [PubMed] [Google Scholar]
[21] Исидор Ф., Одман П., Брондум К. Перемежающаяся нагрузка на зубы, восстановленные сборными штифтами из углеродного волокна. Int J Prostodont. 1996;9:131–36. [PubMed] [Google Scholar]
[22] Sorensen JA, Mito WT. Обоснование и клиническая методика эстетической реставрации эндодонтически леченых зубов космопостом и системой штифтов IPS Empress. Квинтэссенция Dent Technol. 1998; 12:81–90. [Google Scholar]
[23] Рудо Д.Н., Карбхари Б.М. Физические свойства армирующих волокон применительно к стабилизации зубов. Дент Клин Норт Ам. 1999; 43:07–35. [PubMed] [Google Scholar]
[24] Dean JP, Jeansonne BG, Sarkar N. Оценка штифта из углеродного волокна in vitro.
Дж Эндод. 1998;24:807–10. [PubMed] [Google Scholar]
[25] Nergiz I, Schmage P, Platzer U, McMullan-Vogel CG. Влияние различной текстуры поверхности на удерживающую способность конических штифтов. Джей Простет Дент. 1997; 78: 451–57. [PubMed] [Google Scholar]
[26] Cohen BI, Penugonda B, Pagnillo M, Schulman A, Hittelman E. Сопротивление скручиванию коронок, цементированных композитными сердечниками, с использованием трех конструкций эндодонтических штифтов из нержавеющей стали. Джей Простет Дент. 2000;84:38–42. [PubMed] [Академия Google]
[27] Rosin M, Fleissner P, Welk A, Steffen H, Heine B. Влияние конфигурации поверхности на ретенцию штифтов, предназначенных для использования методом литья. Квинтэссенция Инт. 2001; 32: 119–30. [PubMed] [Google Scholar]
[28] Standlee JP, Caputo AA. Влияние дизайна поверхности на удержание дюбелей, зацементированных смолой. Джей Простет Дент. 1993; 70: 403–05. [PubMed] [Google Scholar]
[29] Cohen BI, Pagnillo M, Newman I, Musikant BL, Deutsch AS.
Ретенция четырех эндодонтических штифтов, зацементированных композитным материалом. Генерал Дент. 2000;48:320–24. [PubMed] [Академия Google]
[30] Кутайас С.О., Керн М. Цельнокерамические штифты и сердечники: современное состояние. Квинтэссенция Инт. 1999; 30: 383–92. [PubMed] [Google Scholar]
[31] Asmussen E, Peutzfeldt A, Heitmann T. Жесткость, предел упругости и прочность новых типов эндодонтических штифтов. Джей Дент. 1999; 27: 275–78. [PubMed] [Google Scholar]
[32] Kakehashi Y, Luthy H, Naef R, Wohlwend A, Scharer P. Новая полностью керамическая система штифтов и сердечников: клинические, технические и результаты in vitro. Int J Periodont Restor Dent. 1998;18:586–91. [PubMed] [Google Scholar]
[33] Розентритт М., Фюрер С., Бер М., Ланг Р., Гендель Г. Сравнение прочности на излом металлических штифтов и сердечников, окрашенных в цвет зубов, in vitro. J Оральная реабилитация. 2000; 27: 595–98. [PubMed] [Google Scholar]
[34] Kern M, Knode H.
Штифты и сердечники, изготовленные прямым и непрямым методами In-Ceram. Квинтэссенц Цантек. 1991; 17: 917–25. [PubMed] [Google Scholar]
[35] Шетти Т., Бхат С., Шетти П. Эстетические постматериалы. Журнал Индийского ортопедического общества. 2005; 5: 122–25. [Академия Google]
[36] Токсавул С. Эстетическое улучшение керамических коронок с дюбелями и сердечниками из диоксида циркония – Клинический отчет. Джей Простет Дент. 2004; 92:116–19. [PubMed] [Google Scholar]
[37] King PA, Setchell DJ. Оценка in vitro прототипа сборного штифта из углепластика, разработанного для восстановления депульпированных зубов. J Оральная реабилитация. 1990; 17: 599–609. [PubMed] [Google Scholar]
[38] Усумез А., Кобанкара Ф.К., Озтюрк Н., Эскиташоглу Г., Белли С. Микроподтекание эндодонтически леченных зубов с различными системами штифтов. Джей Простет Дент. 2004;92: 163–69. [PubMed] [Google Scholar]
[39] Феррари М., Вичи А., Гарсия-Годой Ф. Клиническая оценка штифтов из армированной волокном эпоксидной смолы, а также литых штифтов и сердечников.
Эм Джей Дент. 2000; 13:15Б–18Б. [PubMed] [Google Scholar]
[40] Cormier CJ, Burns DR, Moon P. Сравнение in vitro устойчивости к излому и режима разрушения волоконных, керамических и обычных систем штифтов на различных этапах реставрации. Дж. Протез. 2001; 10: 26–36. [PubMed] [Google Scholar]
[41] Аккаян Б., Гулмез Т. Сопротивление перелому зубов после эндодонтического лечения, восстановленных с помощью различных систем штифтов. Джей Простет Дент. 2002; 87: 431–37. [PubMed] [Академия Google]
[42] Сиримаи С., Риис Д.Н., Моргано С.М. Исследование in vitro устойчивости к переломам и частоты вертикальных переломов корней депульпированных зубов, восстановленных с помощью шести штифтовых систем. Джей Простет Дент. 1999; 81: 262–69. [PubMed] [Google Scholar]
[43] Соарес Л.П., де Васконселлос А.Б., да Силва А.Х., Сампайо Э.М., Вианна Г.А. Взаимосвязь между геометрией волокнистого штифта и свойствами на изгиб: оценка с помощью модифицированного теста на трехточечный изгиб.
Eur J Prosthodont Restor Dent. 2010;18:158–62. [PubMed] [Академия Google]
[44] Pilo R, Tamse A. Толщина остаточного дентина в премолярах нижней челюсти, препарированных с помощью Gates Glidden и боров ParaPost. Джей Простет Дент. 2000; 83: 617–23. [PubMed] [Google Scholar]
[45] Lloyd PM, Palik JF. Принципы подготовки диаметра дюбеля: обзор литературы. Джей Простет Дент. 1993; 69: 32–36. [PubMed] [Google Scholar]
[46] Tey KC, Lui JL. Влияние диаметра штифта из армированной стекловолокном эпоксидной смолы на сопротивление разрушению эндодонтически леченных зубов. Дж. Протез. 2014; 23: 572–81. [PubMed] [Академия Google]
[47] Ву М.-К., Пехливан Ю., Контакиотис Э.Г., Весселинк П.Р. Микропротечки вдоль апикальных корневых пломб и цементированных штифтов. Джей Простет Дент. 1998; 79: 264–69. [PubMed] [Google Scholar]
[48] Абрамовиц Л., Лев Р., Фусс З., Мецгер З. Непредсказуемость уплотнения после подготовки штифтового пространства: исследование переноса жидкости.
Дж Эндод. 2001; 27: 292–95. [PubMed] [Google Scholar]
[49] Nissan J, Dimitry Y, Assif D. Использование армированного композитного полимерного цемента в качестве компенсации за уменьшение длины штифта. Джей Простет Дент. 2001; 86: 304–08. [PubMed] [Академия Google]
[50] Smith CT, Schuman N. Реставрация зубов после эндодонтического лечения: руководство для стоматолога-реставратора. Квинтэссенция Инт. 1997; 28: 457–62. [PubMed] [Google Scholar]
[51] Cohen BI, Pagnillo MK, Condos S, Deutsch AS. Измерение прочности на излом четырех различных материалов сердечника в сочетании с пятью различными конструкциями эндодонтических штифтов. Джей Простет Дент. 1996; 76: 487–95. [PubMed] [Google Scholar]
ef-te изоляционные гвозди тип 2 изоляционный крепеж изоляционный дюбель изоляционный анкер
Изоляционные гвозди типа II состоят из оцинкованного гвоздя с стержнем и пластиковой головки , изготовленной из полипропилена.
Большие пластмассовые головки диаметром 50 мм предотвращают тепловые мосты и конденсацию воды. Изоляционные гвозди типа II используются для крепления изоляции к массивным деревянным поверхностям (например, к балкам).
Гвозди ввинчиваются в материал, что позволяет избежать раскола и дает огромное преимущество особенно в твердой древесине .
Так как изоляционные гвозди типа II вставляются с помощью молотка, они не подходят для крепления изоляции к эластичным деревянным конструкциям, таким как деревянные рейки.
Для этой цели мы рекомендуем наши винты для изоляции DS, DK или винты для изоляционной штукатурки DPS.
Самым большим преимуществом наших изоляционных гвоздей типа II является то, что они состоят только из одной части, а не из 2-3 частей, как большинство конкурирующих продуктов. Это означает, что никакой сборки и возни с удержанием при закручивании винта. Наши изоляционные гвозди можно использовать одной рукой.
Это экономит время и деньги.
ЖЕЛЕЗНАЯ СТАЛЬ (оцинкованная)
| Измерение | Упаковочная единица | Вариант/Артикул № | |
| Размер изоляции в мм | Общая длина в мм | шт/уп | Оцинкованная и желтая хроматированная |
| 40 | 70 | 250 | 12 36 17 040 |
| 50 | 80 | 250 | 12 36 17 050 |
| 60 | 90 | 250 | 12 36 17 060 |
| 80 | 110 | 250 | 12 36 17 080 |
| 100 | 130 | 250 | 12 36 17 100 |
| 120 | 150 | 250 | 12 36 17 120 |
НЕРЖАВЕЮЩАЯ СТАЛЬ 1.
