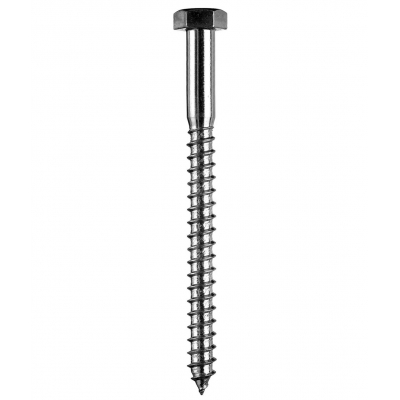

Дюбель глухарь: Дюбель для пенобетона + шуруп с шестигранной головкой (глухарь)

Содержание

Универсальный нейлоновый дюбель multi plug

Продукция

Продукция / MULTI Plug | умный дюбель

НЕТ ОСНОВАНИЙ НЕ ДОВЕРЯТЬ

MULTI Plug — универсальный дюбель для любых оснований внутри и снаружи.

купить универсальный дюбель multi plug



Дюбель multi plug для наружных и внутренних работ предназначен для крепления в любые основания любыми крепежными элементами.

Преимущества:

  • шестигранная форма дюбеля предотвращает прокручивание дюбеля в отверстии при установке;
  • широкий, но тонкий бортик препятствует продавливанию в материал основания;
  • подходят любые крепежные элементы с широким диапазоном типоразмеров (шурупы, гвозди, винты, крюки, петли)
  • надежное крепление в любом основании.

Эластичный материал дюбеля multi plug позволяет осуществлять крепления в любые стены:

— бетон, легкий бетон, газобетон;
— полнотелый и пустотелый кирпич;
— гипcокартон;
— пазогребневую и гипсолитовую плиты.



L — длина дюбеля;
d0 — диаметр сверления;
h2 — минимальная глубина сверления;

  Технические параметры
Тип
Цвет
дюбеля
Размер
дюбеля, мм
d0
мм
h2
мм
ø шурупа
мм
ø винта
мм
ø гвоздя
мм
multi 5 Коричневый ø5×20 5(4*) 25 2,5-3,5 М2-М3 1-1,4
multi 6 Белый ø6×25 6(5*) 30 2,5-4,5 М2-М3 1,2-1,6
multi 8 Синий ø8×32 8(6*) 37 3,5-5 М2,5-М4 1,6-2
multi 10 Оранжевый ø10×40 10(8*) 45 4-6 М5 2,5-3

* ø сверла для гипсолита, пенобетона и газобетона

Длина крепежного элемента = от 0,6 до 1 длины дюбеля + толщина прикрепляемого материала.

  Рекомендуемые нагрузки на вырыв*
Тип Бетон / Кирпич
кг
Гипсокартон
1л./2л., кг
Пенобетон / Газобетон /
Гипсолитовая плита, кг
Пустотелый
кирпич, кг
multi 5 15 10/10 5/5/5 15
multi 6 60 15/25 12/15/25 40
multi 8 90 18/30 20/30/35 60
multi 10 160 22/40 35/40/45 100

* из расчета максимального диаметра шурупа

Описание в формате pdf



природный
камень

бетон

полнотелый
кирпич

пустотелый
кирпич

гипсокартон
ДСП

газобетон
пенобетон
гипсолит. плита



МОНТАЖ

  1. Просверлите отверстие в соответствии с таблицей (d0, h2).
    Прочистите отверстие.
  2. Установите дюбель в отверстие.
  3. Закрутите шуруп, винт или забейте гвоздь сквозь прикрепляемый материал.



Capercaillie GIANT Настольный калькулятор на батарейках и солнечных батареях

  • Нажмите, чтобы увеличить

59,514 продаж |

4,5 из 5 звезд

36,38 австралийских долларов

Загрузка

* НДС продавца включен (где применимо). Etsy может взимать дополнительный налог на товары и услуги на кассе

. Добавьте свою персонализацию

Мы можем выгравировать более 4 строк, в идеале не более 25 символов в строке. Гравировка автоматически центрируется и выполняется шрифтом Times Roman.

100

Исследуйте другие похожие поисковые запросы

Внесен в список 24 декабря 2022 г.

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже сделали это, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещено или с использованием запрещенных материалов

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Дюбель по бетону — характеристики и применение в строительстве. Деревянный дюбель Стальной дюбель

Плотники и краснодеревщики в своей работе часто используют соединения из нагелей, нагелей, нагелей и клиньев. Разные способы используются в ситуациях, когда необходимо точно и плотно соединить, скрепив между собой деревянные части определенной конструкции, например, сруба или отдельных его частей.

Деревянные булавки По сути, это деревянные гвозди.
Ног (от немецкого слова Nagel, то есть гвоздь) представляет собой стержень, который помещают в технологическое отверстие для предотвращения сдвига соединяемых деталей между собой.

Шканты деревянные нашли свое применение очень давно, они всегда были основным крепежом для плотников и по сей день занимают свое важное место в деревообрабатывающей и домостроительной промышленности. И дело не в том, что стальные гвозди дороже или, как в прошлом, встречались довольно редко.

Дерево и сталь — абсолютно разные материалы, которые вступают в противоречие друг с другом. Поэтому бытует мнение, что использование гвоздей или других металлических креплений считается признаком не самой высокой квалификации плотника. Но нельзя забывать, что может быть дюбель из других материалов.

Требования к деревянным дюбелям

Требования к деревянным дюбелям:

  • сухая древесина
  • без грибков и плесени
  • без сучков и трещин
  • диаметром не менее 25 мм.

Плотность древесины нагелей для сборки домов должна быть выше древесины сруба. Чаще всего применяют березовые, то есть березовые нагели, реже из сосны.

Свойства деревянных дюбелей

  • Одним из положительных свойств деревянных нагелей является их свойство при намокании набухать и делать соединение неразъемным, что нашло свое применение в строительстве лодок в старину.
  • Еще одним свойством является то, что деревянный шпунт практически идеально держит вертикальную нагрузку, что отражается при сборке срубов из бруса и бревна.
  • Деревянный дюбель состоит из того же материала, что и стены сруба, поэтому создает почти идеальное и прочное соединение
  • При использовании деревянных дюбелей проходит более равномерно

Технология установки и расчет штифтов

1. Важно: отверстия сверлятся строго вертикально.

2. Диаметр сверла, а значит и отверстия должен быть равен диаметру штифта или больше на 1-2 мм

3. Деревянный дюбель должен легко входить в отверстие (можно использовать усилие деревянного киянка)

4. Шкантовый дюбель должен быть на 4-5 см короче по длине, чем просверленное отверстие (нужно, чтобы рамка не «висела» на дюбелях, а нормально ослике)

5. Длина дюбеля берется такой, чтобы соединить два, а иногда и три венца сразу.

6. Первый дюбель ставится на расстоянии 30-50 см от угла

7. Расстояние между штырями обычно 1,5-2,0 м.

8. Нагель в шахматном порядке


Что лучше металлические или деревянные дюбеля?

Считается, что деревянные дюбеля лучше, так как древесина «контактирует» с древесиной, делая соединение прочным. Деревянные дюбели практически идеально держат вертикальную нагрузку, что оправдано их применением в деревянном домостроении.

Металлические штифты имеют свойство ржаветь со временем и гнуться под нагрузкой, в этом их минус.

Нагели предназначены для предотвращения деформации венцов дома из бруса, а также для придания этим венцам вертикального положения. Благодаря этим элементам венцы плотно крепятся друг к другу, обеспечивая надежность конструкции. Этот процесс назвали гелеобразованием. Собственно, о назначении дюбелей и пойдет речь в этой статье.

Какие штифты бывают?

Они бывают только двух видов: деревянные или металлические штифты. И те, и другие идеально подходят для бюджетного строительства дома из бруса, поскольку «впишутся» даже в самую скромную смету. Так какие изделия – деревянные или металлические – лучше использовать при строительстве дома из бруса? Как показала практика, гораздо лучше использовать изделия из дерева. И тут расчет прост – металл может заржаветь, что в итоге приведет к гниению всего деревянного дома или бани. Если при изготовлении дюбелей использовалась арматура, то ее рельеф может зацепиться за балку, что может вызвать провисание. Чаще всего используют деревянные нагели из березы и дуба, так как для этих целей лучше породы дерева и не придумаешь.

На что следует обратить внимание при выборе дюбелей?

Прежде всего, приобретая такой прут для сруба, нужно подумать о влажности. Влажность гвоздя должна соответствовать влажности сруба. В противном случае при высыхании отверстия и детали будут сжиматься неравномерно. В конечном итоге на этих изделиях будет висеть каркас, а между брусом появятся щели.

Также необходимо внимательно подойти к вопросу выбора формы этих деревянных изделий. Пины бывают круглой и квадратной формы. Наиболее разумным выбором будут круглые изделия. Они имеют большую площадь контакта с отверстиями пиломатериала. Это значит, что сруб не будет «поплывать», как при выборе квадратных деталей.

Самые популярные штифты имеют длину 1,25 метра и диаметр 0,025 метра. Забить такой стержень можно только деревянной киянкой. Это очень важно, так как при его использовании дюбель не будет упираться в коронку. Это означает, что не будет лишних трещин. Отверстия для штифтов, расположенные в верхней части венца, следует предусматривать на 2 мм шире. Благодаря этому брус не будет провисать.

Не стоит недооценивать роль этих стержней в строительстве. Самое главное при строительстве зданий из бруса – правильная установка дюбелей и правильная установка пружинных узлов, усилие.

В результате вы обязательно получите добротный, красивый и надежный сруб, выдерживающий самые разные внешние воздействия.

При правильной установке колышков возведенный дом из бруса прослужит не один десяток лет, радуя своей прочностью, великолепием и неприкосновенностью.

Для строительства дома из бруса используются специальные направляющие элементы из дерева или металла — штыри.

Дюбель — это небольшой крепеж, который может быть круглым или квадратным в поперечном сечении. Их используют при строительстве сруба или бани из материала естественной влажности.

Так как блокхаус сохнет и дает усадку 12 и более месяцев, он не деформируется штырями и не поведет его.

Описание

Несмотря на то, что варианты креплений разные, штифты чаще выбирают из дерева. Для этого используются лиственные породы, чаще береза.

Иногда в строительстве используют арматуру или трубы, но дело в том, что металл слишком твердый материал, и он не дает той естественной усадки, которую может дать дюбель из дерева. Это дает больше гибкости для стен.

Кроме того, дерево не подвержено ржавчине и даже при намокании не портится, а наоборот обеспечивает лучшее сцепление с соседним материалом.

Ни в коем случае нельзя использовать шурупы или гвозди. Они только ухудшат всю конструкцию.

Дюбель делают чуть короче отверстия, просверленного в брусках, и чуть меньшего диаметра, чтобы усадка происходила более плавно.

Данная конструкция захватывает сразу два луча и устанавливается по периметру в шахматном порядке.

Для чего нужны

Застежки позволяют фиксировать коронки друг к другу точно по заданной траектории. Некоторые думают, что шпильки стягивают каркас дома, но это не так. Они дают возможность при сушке и усадке бруса сохранить его в первозданном виде, чтобы конструкцию не повело.

Этот способ монтажа используется не только при строительстве домов, но и при изготовлении мебели.

С какими негативными последствиями позволяет бороться дюбель:

  • Высыхание и деформация.
  • Разболтанность и смещение.

При установке креплений конструкция остается стабильной и стабильной даже спустя несколько десятков лет. Главное сделать это правильно.

Типы и размеры штифтов

Нагели бывают круглыми, квадратными и прямоугольными. Естественно, наибольшим спросом пользуются круглые формы, ведь просверлить отверстие под квадрат очень сложно.

Просмотров:

  • Из дерева.
  • Металлик.


Металл — прочный, но дорогой

Если предпочтение отдается металлу, то он может быть как полым внутри, так и из арматуры, но новичку сложно работать с таким материалом, дорогой брус можно повредить . Поэтому все чаще отдают предпочтение деревянным креплениям.

Кроме того, имеется специальный пружинный узел «Force», который также используется в качестве дюбеля. Однако стоимость довольно высока, и дом может обойтись в приличную сумму. (в среднем это 46 тысяч за дом 6х6)

Зачем еще дерево

Готовый материал не должен быть из необработанной древесины и лучше, если он будет пропитан специальным составом против гниения. В противном случае его придется сушить. С сырьем работать нельзя, оно должно быть тверже и суше, чем древесина.

Цены

Цены на данные изделия зависят от диаметра крепежа. Многое зависит от объема закупки, но в среднем:

  • нагеля диаметром 25 мм до 500 штук обойдутся в 16 рублей, а до 1000 штук в 11 рублей.
  • Если диаметр 30 мм, то цены будут 25 рублей за 500 штук и 18 рублей за 1000 штук соответственно.

При оптовой покупке цены снижены до 30%, но это больше подходит строительным компаниям. В одной упаковке готовой продукции содержится от 30 до 50 штук булавок.

Изготовление дюбелей

  • При необходимости их можно выточить самостоятельно на токарном станке из древесины высшего или первого сорта.
  • Обратите внимание, что это без большого количества узлов и повреждений.
  • Не делайте дюбель из гигроскопичного материала.
  • Диаметр этого стержня должен быть больше 2,5 см.
  • Длина может быть произвольной, от 1, 5 до 2 метров, в любом случае используется только часть изделия.


Пошаговое руководство по обработке дерева

Для изготовления дюбелей необходим токарный станок и фрезы необходимой конфигурации. Затем подбирается подходящий материал.

Технологический процесс:

  1. Выбирается заготовка необходимого диаметра и размера.
  2. Прикреплен к машине.
  3. С помощью стамески придается нужная круглая форма.
  4. Необходимо постоянно измерять диаметр выточенной заготовки штангенциркулем, чтобы не снимать лишний материал.
  5. Заготовка обрезается по длине и снимается фаска.
  6. Повторяем те же действия с другой частью.

Можно сделать еще проще — распилить доску на пилораме на тонкие куски размером 25х25 мм. После этого используйте квадратные штифты для построения.

Как пользоваться дюбелем при строительстве дома из бруса

  • Дюбель нельзя забивать до конца, чтобы он не допустил трещин в брусе.
  • Отверстия в верхнем венце для крепежа должны быть немного шире, это предотвратит провисание бруса.
  • Сам штифт должен свободно входить в отверстие, это необходимо для усадки дерева.
  • Отверстия под них сверлятся перпендикулярно поверхности и располагаются по оси бруска.
  • Расстояние между креплениями штифтов рассчитывается в соответствии со строительной документацией.

Преимущества крепежа:

  • Надежное сцепление и структурная целостность.
  • Способность сопротивляться усадке, природным явлениям.
  • Долгий срок службы дома.
  • Минимизация зазоров между брусом.


Как правильно установить (сверление и крепление)

Расчет количества креплений производится по принципу 2 метра между каждым последующим креплением.

Для крепления бруска дюбелями необходимо:

  • Просверлить отверстие по диаметру крепежа на глубину 1,5 размера бруска.
  • Дюбель должен быть на 30 или 40 мм короче глубины, он вбивается в это отверстие на 10 мм. Расстояние 30 мм в нижней из двух балок понадобится на возможную усадку, чтобы балка не болталась.
  • Забиваем в шахматном порядке, расстояние от 1 тыс. до 1,5 мм.
  • Расстояние от отверстий или чаш должно быть не менее 300 мм.
  • Влажность крепежа предпочтительно должна быть такой же, как и материала стен.

Преимущества и недостатки крепления бруса дюбелями

У дюбелей, как и у других креплений, есть свои преимущества и недостатки.

Из достоинств можно отметить:

  • Головка не дает коронкам провисать.
  • Не подвержен коррозии, как металл.
  • Они больше подходят для строительства жилого дома, чем для сруба для дачи.
  • Они лучше подходят для сгибания, чем гвозди или арматура.

Однако есть и минусы:

  • Сборка сруба будет медленнее.
  • Неправильный подбор сечения не обеспечит прочности конструкции, а большое может привести к разрушению бруса.
  • Работать со штифтами без надлежащих навыков сложно, сложно добиться совмещения креплений с отверстием, нужна помощь 2-3 человек.
  • Многое зависит от качества самого изделия, которое должно быть без сучков, пропитано и не гигроскопично.

С этим креплением лучше всего работают профессионалы, мастерам-одиночкам лучше использовать металл.

  • Гвозди, шурупы и другой металл портят древесину изнутри, поэтому по возможности лучше используйте древесину. В противном случае из-за разной теплопроводности материалов скапливается конденсат, а это приводит к появлению ржавчины на фурнитуре и гниению древесины. Недаром древние корабли строились целиком из дерева, о том же говорят и образцы архитектуры. Храм в Кижах, построенный без единого гвоздя, простоял много веков, и, тем не менее, крепок до сих пор.
  • Не забывайте про шахматный порядок установки дюбелей , для этого вам нужен проект дома, чтобы рассчитать не только количество крепежа, но и место его установки.
  • Во избежание зависания бревен и всей конструкции дома лучше не использовать металлические и квадратные деревянные штыри. Опытные мастера советуют использовать стандартную крепежную конструкцию из круглой березы. Это позволит вам добиться не только крепости, но и красоты здания в целом.
  • Помимо дюбелей, для равномерной усадки сруба можно также использовать такие конструкции, как: винтовые домкраты и скользящие металлические стропила.
  • Влажность крепежа должна соответствовать влажности древесины.
  • Профессионалы используют мыльный раствор для уменьшения трения при забивании шатунов.

Самостоятельное строительство дома – достаточно сложный и ответственный этап. Однако если не торопиться и делать все по рекомендациям, то вполне можно с этим справиться.

Если такая работа кажется слишком трудоемкой, то есть смысл обратиться в профессиональные строительные компании, специализирующиеся на строительстве. Они помогут построить дом быстро и грамотно, а также смогут гарантировать, что он будет выполнен в соответствии со всеми необходимыми нормами.

Деревянные дома – это комфорт, красота, экологичность. Однако сборка бревенчатого дома требует соблюдения определенных правил. Бревенчатая постройка имеет свойство давать усадку, и во избежание соответствующих негативных последствий используются нагели (другое название – нагели). Они соединены с соседними коронками. Дюбеля не дают горизонтально перемещаться бревнам/брусам при усадке сруба, в результате происходят только вертикальные перемещения, стена остается ровной и без трещин.

Крепеж для дерева

Для установки дюбеля в бревно или брус через каждые 1,5-2 м сверлятся отверстия точно по диаметру дюбеля, чтобы крепеж входил плотно, но без лишних усилий. Отверстия проделываются строго вертикально и через центральную ось каждого стенового элемента. Они проходят через установленный брус/брёвна и почти полностью через часть внизу. Длина дюбелей должна быть примерно на 3-4 см меньше глубины отверстий, их прибивают заподлицо и заделывают на пару сантиметров. Этот зазор оставляют для того, чтобы шпунт после усадки не упирался в верхний брус или бревно. Существует и более сложная технология, когда соединяются сразу три венца.

Стандартный формат деревянных дюбелей в магазинах — пачка плетей длиной 1-1,5 м круглого сечения. Диаметр изделий обычно составляет 25 или 30 мм. Какой вариант выбрать, зависит от толщины стен. Для бревен диаметром до 300 мм подходят хлысты 25 мм, а если вы планируете строить более массивный сруб, то из хлыстов придется нарезать шканты толщиной 30 мм.

Если сравнивать популярность дюбелей из разных пород дерева, то безоговорочно лидирует береза. Это вполне логично, так как сосна недостаточно прочна для дюбелей, а бук и дуб слишком дороги. Оптимальная влажность нагелей должна быть такой же, как и у бревен/брусов. В этом случае усадка будет одинаковой. По сравнению с металлическими штырями деревянные имеют пару преимуществ: не ржавеют, имеют низкую теплопроводность, а значит, не станут мостиками холода.

Металлический крепеж

Металл, конечно, прочнее дерева, но для дюбеля важна не только прочность, но и другие характеристики. В частности, важную роль играет гладкая поверхность. Некоторые строители соединяют венцы стальной арматурой толщиной 10-12 мм, вбивая ее кувалдами в заранее просверленные узкие отверстия. В результате ребра арматуры препятствуют свободной усадке, а стеновые элементы висят на металле, что приводит к появлению трещин в стенах.

Если купить гладкие стальные шканты небольшого диаметра, то при усадке бревна могут погнуться. Поэтому следует избегать использования мощных гвоздей, как арматуры. Другое дело гладкие прутья толщиной 20 мм или трубы диаметром 25-30 мм. Однако такой крепеж стоит дорого, и работать с ним сложнее, чем с деревом.

Существует также альтернативная технология, в которой вместо привычных дюбелей используются резьбовые стержни. Один конец метрового резьбового стержня закрепляют в фундаменте, а на другой надевают венцы. При сборке деревянных стен наращивают шпильки, для этого используют муфты. Эта технология позволяет закручиванием гаек плотно соединить венцы, подтянуть крепеж в процессе усадки. В основном такой способ монтажа используется, когда каркас собирается из очень сухого профилированного бруса. В противном случае это, скорее всего, только усложнит работу.

Шпильки — хорошее решение для фиксации бревен, когда их нужно соединить концами. Для этих целей в теле бревен делают вырезы и расширения под гайки. Более примитивное решение оформления соединения в зоне «перереза» — П-образные скобы.

В качестве альтернативы деревянным дюбелям можно использовать стопорные винты и саморезы по металлу. Но так как шурупы-сухари не позволяют уплотнить венцы, сфера их применения ограничена сухим клееным профилированным брусом, практически не меняющим своей геометрии с течением времени.

Для массивного бруса и оцилиндрованного бревна используется усовершенствованная модификация глухаря-шурупа, который имеет диаметр 1 см и длину 20, 24 или 28 см. Основным преимуществом этой застежки является наличие пружины. Все элементы узла покрыты слоем цинка для защиты от коррозии.

Благодаря пружине на коронку оказывается давление до 150 кг/см в каждом месте установки блока. При этом бревна или брус не фиксируются жестко, эта технология не препятствует равномерной усадке сруба. Пружина — удачное решение, сочетающее в себе преимущества обычных штифтов и винтов/шпилек.

Стоит отметить, что узел Force часто используется при монтаже сруба не как альтернатива, а как дополнение к деревянным дюбелям. Если березовый дюбель вполне справляется со своей задачей при соединении нижнего и среднего венцов, то верхние, малонагруженные ярусы лучше стабилизировать пружинными шурупами.

Шпунт (дюбель) в строительном деле обозначает крепежные элементы в виде штифта и служит для предотвращения смещения элементов строительной конструкции, так как при изменении температуры и влажности древесина также меняет свои характеристики — набухает, высыхает, деформируется. Конструктивно деревянный шпунт делают круглым или прямоугольным, длина метизов 120-150 мм. Также в домах из дерева можно использовать не только деревянный дюбель, но и железный или пластиковый. Бетонные штифты производятся для проектов панельного строительства.

Разновидности и характеристики штифтов

Теперь, когда мы знаем, что такое нагель, можно рассмотреть их параметры и классификацию. При использовании деревянных нагелей в соединении балок, балок, бревен или других элементов конструкции штифты удерживают от непропорционального изменения размеров соединяемых деталей при усадке древесины. При приложении изгибающих, сдвигающих или прямых нагрузок дюбель, вбитый в древесину, вращается за счет дробления древесины и изгибается, увеличивая площадь контакта и сопротивление нагрузке.

Если древесина набирает влагу, то ее объем увеличивается, а в месте расположения нагеля для бруса начинается обратное смещение, то есть нагрузка на метиз снижается, и шпунт снова занимает исходное положение. Поэтому именно для деревянных конструкций, более подверженных изменению геометрии и физических характеристик, деревянные шканты предпочтительнее других видов метизов.

Преимущества деревянных нагелей:

  1. Деревянные нагели намного эффективнее выдерживают любые нагрузки, так как дерево – гибкий материал;
  2. Так как и нагели для бруса, и сам брус изготовлены из дерева, то их параметры схожи, и при усадке, переувлажнении или механическом воздействии объем и размеры изменяются одинаково и одновременно, что способствует сохранить целостность конструкции;
  3. При попадании воды деревянный дюбель расширяется, герметизируя и герметизируя стык.

Недостатки: деревянный дюбель служит значительно меньше, чем металлический, не выдерживает больших нагрузок, поэтому применение таких метизов ограничено характеристиками зданий и сооружений.

Металлические штифты изготавливаются из железного прутка, но их повышенная прочность и прочность не являются поводом для более частого использования в строительстве деревянных домов… образует слишком прочное и неподвижное соединение, удерживающее деревянные детали от необходимого минимума смещения от усадки, усадки или влаги.

Преимущества металлических дюбелей в строительстве:

  1. Фиксированный размер — надежность удержания дюбеля в заданном положении без выдавливания и проваливания;
  2. При забивании железных изделий верхний слой древесины не способен деформироваться или коробиться;
  3. Теплоизоляцию проще крепить на металлические штыри, используйте пружинную стяжку.

Недостатки: из-за высокого коэффициента теплопроводности железа часто возникают «мостики холода» в местах креплений. При этом жесткое крепление способствует появлению и скоплению конденсата вокруг метизов, а резьбовая поверхность, разрушая древесину при ввинчивании, способствует впитыванию влаги в деревянные элементы конструкции брусовой конструкции.

Классификация дюбелей

Деталь дюбеля что это? Конструктивно и как детали, имеющие определенные формы и размеры, эти метизы подразделяются на несколько подгрупп.

По функциональной принадлежности:

  1. Гладкий цилиндрический дюбель представляет собой круглый, симметричный или асимметричный стержень из перечисленных выше материалов. В свою очередь такие метизы подразделяются на:
    1. Гладкие цилиндрические изделия, которые забиваются в предварительно просверленные отверстия и соединяют элементы конструкции по длине. Для более плотного соединения диаметр штифта и отверстия делают одинаковым. Тот, кто хоть раз сверлил отверстия под дюбели, знает, как важно соблюдать это условие. Из-за точности соблюдения диаметров, для сверления бруска под штифты лучше использовать сверло по дереву, а не по металлу – так отверстия внутренних краев меньше ломаются;
    2. Стяжной болт с гайкой также считается дюбелем, и используется для увеличения сил трения между элементами, что увеличивает несущую способность узла;
    3. Если диаметр отверстий при расчетах соединений оказывается ≤ 6 мм, то применяют шпильки винтовые. При вкручивании шуруп разрушает волокна древесины, поэтому такой способ соединения применяется в особых случаях;
    4. Металлические гвозди Ø ≤ 6 мм. Их не вкручивают, а забивают, что намного быстрее. При этом ноготь раздвигает волокна, не разрушая их. При этом дерево вокруг образовавшегося отверстия уплотняется и может расколоться;
    5. Пластинчатые нагели соединяют сразу несколько бревен или брусьев по высоте. Длина пластины зависит от нагрузки.

По форме:

Основные геометрические формы колков: круглые и сложные (фигурные). Цилиндрическая фурнитура на практике применяется чаще, особенно в деревянных предметах.

  1. Круглый стержень обеспечивает надежное соединение;
  2. Квадратный дюбель имеет меньшую площадь контакта с элементом, поэтому деталь не будет жестко закреплена;
  3. Шестигранные штифты сочетают в себе преимущества первых двух вариантов;
  4. Аппаратура сложной конфигурации специального назначения.

Свойства и материалы штифтов

Деревянный дюбель должен быть изготовлен из более прочной древесины, чем соединяемые детали. Например, при соединении элементов из древесины хвойных пород штифты должны быть изготовлены из дуба, березы, бука, ясеня, лиственницы и т.п. высшего или первого сорта, без сколов, трещин, сучков и дырок от них, курчавости и т.п. влажность такой древесины не должна быть более 12%;

  • Вся фурнитура должна быть пропитана антисептическими и антипиреновыми составами;
  • Геометрические размеры дюбелей точно не установлены — требования ГОСТ 30974-2002 определяют диаметр или сечение дюбеля не более 1/6 диаметра или сечения соединяемого изделия — бруса, бруса , Войти. Например, при соединении бревен Ø ≤ 140 мм применяют метизы Ø 20-25 мм, при Ø ≥ 140 мм – штифты Ø ≥ 30 мм;
  • Длина дюбелей может быть произвольной, но строительная практика показала, что средняя длина дюбелей берется в пределах 120-150 мм для скрепления двух элементов. При соединении трех и более деталей длина метизов соответственно увеличивается.

  • Как крепить дюбель

    Деревянные дюбели в строительстве используются редко — в основном для соединения частей деревянного дома из бревен или бруса, поэтому схема и технология соединения зависят только от технологии укладки бревен или бруса. Как правильно монтировать шпунт:

    1. При соединении двух бревен отверстие под шпунт в верхнем бревне делается сквозным, в нижнем — на половину диаметра;
    2. Отверстие под дюбель просверливается вертикально таким образом, чтобы бревно или брус двигались при установке на дюбель. Отверстие должно располагаться точно по центру соединяемой детали.
    3. Если дюбель вставляется в угол, то сверление отверстия следует отступить от угла на 30-40 см. Следующие отверстия по длине сверлятся через каждые 150-200 см, располагаться они должны в шахматном порядке;
    4. По глубине отверстие должно быть на 20-30 мм больше длины метизов, чтобы при усадке бревна не болтались на шкантах;
    5. Дюбель забивается в отверстие деревянной киянкой, поэтому диаметр отверстий и диаметр дюбелей должны совпадать.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
