Что такое дюбель? Виды, применение

В этой статье мы расскажем, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель; в конце статьи будет приведено видео по его креплению в бетонной стене.

---

СОДЕРЖАНИЕ:

1. Что такое дюбель
2. Каких он бывает видов
3. Особенности применения
4. Как подобрать сверло под дюбель
5. Видеоролик на тему, как делать крепление дюбелей

---

Что такое дюбель. Определение и назначение

Дюбель — это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.

Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.

Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

	Универсальный полипропиленовый Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию

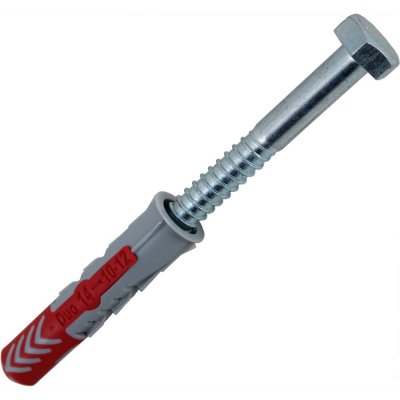

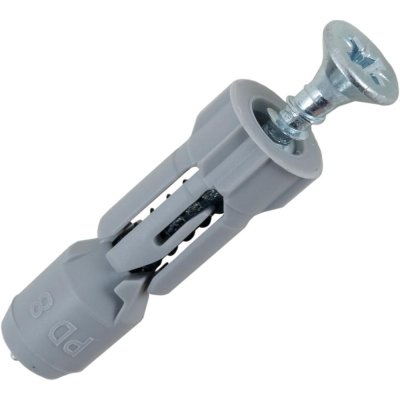

	Универсальный распорный дюбель Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия
	Дюбель-гвоздь Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали
	Дюбель для гипсокартона Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло
	Нейлоновый дюбель Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см
	Дюбель-бабочка Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла
	Юстировочный дюбель С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют
	Дюбель-зонтик Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке
	Дюбель-хомут Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра
	Рамный дюбель Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится (при сверлении стен могут быть определенные сложности, поэтому загляните в мою статью). Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.

Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

• Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
• Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Видео на тему, как делать крепление дюбелей

А сейчас посмотрите одно видео по тому, как делать крепление дюбелей

На этом статья заканчивается. Сегодня мы узнали, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель.

Дюбель | это… Что такое Дюбель?

Запрос «Чопик» перенаправляется сюда; см. также другие значения.

Пластмассовые дюбели с шурупами

К сожалению, в вашем браузере отключён JavaScript, или не имеется требуемого проигрывателя.
Вы можете загрузить ролик или загрузить проигрыватель для воспроизведения ролика в браузере.

Использование дюбеля

Дюбель (нем. Dübel) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности прикрепления к этому основанию другого крепёжного элемента, например, шурупа или самореза.

Содержание 1 История 2 Конструкция 3 Классификация 3.1 Способы закрепления дюбеля 3.2 Способы монтажа, в зависимости от конструкции дюбеля 3.3 Материал изготовления 3.4 Виды монтажа 3.5 Назначение 3. 5.1 Назначение по материалу основания 3.5.2 Назначение по области применения 4 Размеры дюбелей, шурупов к ним и отверстий под дюбели 5 Установка 6 См. также 7 Литература 8 Ссылки

История

Деревянные дюбели (чопики или шканты)

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные чопики. Однако, при установке корпусной детали на два и более винта, и их сравнительно малом допуске расположения, без чопиков бывает не обойтись, из — за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также, дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация

Способы закрепления дюбеля

• Сила трения — дюбель своими стенками прижимается к основанию.
• Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля

• Забивание
• Закручивание

Материал изготовления

• Пластмассовый (из полипропилена, полиэтилена или нейлона [полиамида]).
• Металлический (латунный, из нержавеющей стали и других сплавов).

Виды монтажа

Сквозной монтаж с использованием дюбель гвоздя/глухаря

• Предварительный монтаж — дюбель устанавливается в основание на всю длину.
• Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение

Назначение по материалу основания

Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов

Дюбель для газобетона

Дюбель с наружной резьбой для гипсокартона, со вставленной насадкой к шуруповёрту в виде специального сверла-отвёртки

Универсальный дюбель, подходящий для листовых материалов.

Шайбы, надетые на дюбель, имитируют закрепляемый материал

• Для плотных полнотелых материалов: кирпича, бетона, природного камня.
• Для пористых и пустотелых материалов: ячеистого бетона (газобетона, пенобетона), шлакобетона, пустотелого кирпича и пустотелых бетонных блоков. Отличается удлинённой распорной частью.
• Для листовых материалов: гипсокартона, ДСП.

Назначение по области применения

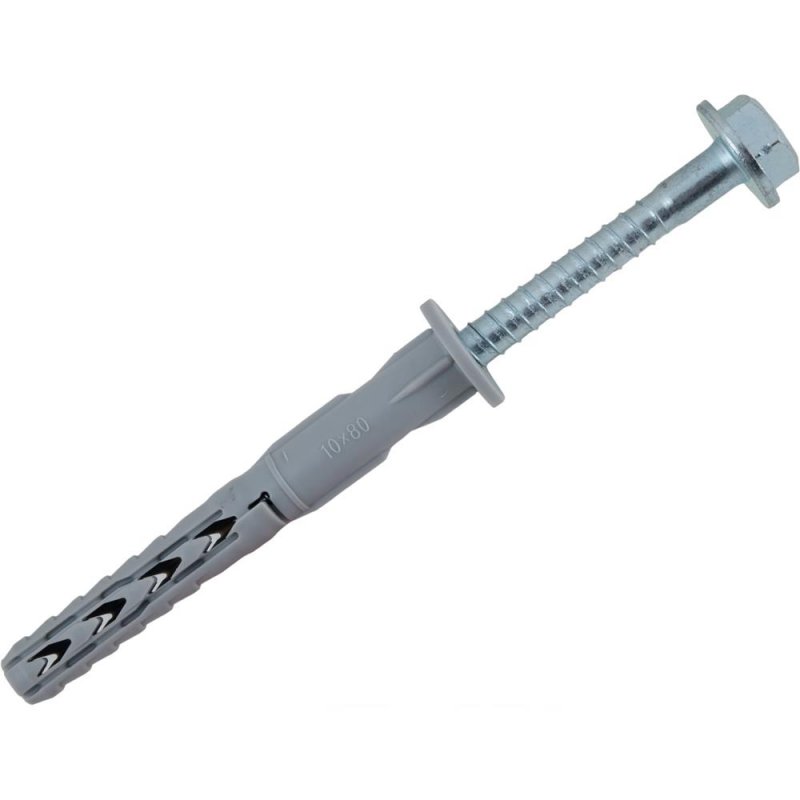

• Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
• Для теплоизоляционных материалов: минеральной ваты, пенополиуретановых панелей. Используется для сквозного монтажа. Отличается увеличенной манжетой (тарелкой).
• Мебельный дюбель.

Размеры дюбелей, шурупов к ним и отверстий под дюбели

Дюбель		Отверстие под дюбель		Диаметр шурупа, мм
диаметр, мм	длина, мм	диаметр сверла, мм	глубина сверления, мм
5	25	5	30	3,5 — 4,0
6	30	6	36	4,0 — 5,0
6	40	6	46	4,0 — 5,0
6	50	6	56	4,0 — 5,0
8	40	8	48	4,5 — 6,0
8	50	8	58	4,5 — 6,0
8	65	8	73	4,5 — 6,0
10	50	10	60	6,0 — 8,0
10	80	10	90	6,0 — 8,0
12	60	12	72	8,0 — 10,0
14	70	14	84	8,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля.

Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

См. также

• Анкер
• Глухарь
• Дюбель-гвоздь
• Саморез
• Шуруп

Литература

• Панкратов Б. Крепёж в ассортименте или Где пасуют гвозди и шурупы // Техника — молодёжи : Журнал. — 1996. — № 4. — С. 66—68. — ISSN 032—33IX.
