Двутавр виды: Характеристики двутавров, виды, размеры

Сортамент двутавров в виде таблиц

На этой странице размещен сортамент двутавров с основными характеристиками профилей. Все характеристики двутавров представлены в виде таблиц. Кроме того, на этой страничке расскажем немного информации о самих двутаврах: как они обозначаются, какие материалы используются для их производства и где применяются.

Таблицы двутавров

В этом блоке статьи расскажем о возможностях таблиц двутавров на нашем сайте и как с ними взаимодействовать.

Выборка нужной информации в таблице

Каждая таблица снабжена удобным фильтром, позволяющим делать выборку нужных данных. Как пользоваться фильтром? Например, вам нужно подобрать балку с двутавровым поперечным сечением. Вы рассчитали минимально допустимый момент сопротивления из условия прочности, выбрали в табличке ближайший больший момент сопротивления и вам нужно переписать другие характеристики двутавра с подходящим моментом сопротивления.

Вбиваете численное значение момента сопротивления в поиск, и фильтр покажет только характеристики подобранного профиля, а остальные отбросит.

Вывод строчек сортамента

У каждой таблицы выведено ТОЛЬКО 10 строчек, для удобства просмотра сортамента. Между строчками можно переключаться, с помощью кнопок под каждой таблицей:

В последнем обновлении сайта, таблицы двутавров были обновлены. Теперь они адаптивны к любым типам устройств, с различными размерами экрана. Содержимое таблиц подстраивается под ваше устройство. Для мобильных устройств, имеющих маленькое разрешение экрана, внизу каждой таблички появляется горизонтальная прокрутка.

Вот и всё, что хотелось бы рассказать по функционалу таблиц. Надеемся, вам понравится пользоваться сортаментом! Чуть ниже в статье расскажем о двутаврах, их применении и используемых обозначениях. В самом низу статьи можете найти сами таблицы двутавров.

О двутаврах

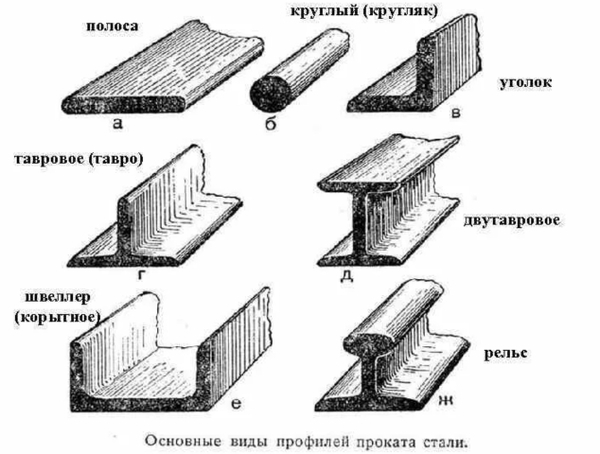

Что такое двутавр? Это профильное изделие, которое изготавливают из разного типа сталей, для их производства применяют методы горячего проката. Кроме этого, двутавровая балка может быть изготовлена из дерева или из полимерных материалов. Отличительной чертой от других типов балок является то, что в сечении оно напоминает букву Н.

Основная сфера применения двутавровых стальных балок — это строительная отрасль, возведение мостовых конструкций и т.д. В строительстве жилых и промышленных зданий их используют для сооружения потолочных перекрытий.

Применяемость двутавровых балок

Бурное развитие строительной отрасли и машиностроения привело к необходимости роста объемов производства двутавровых балок. В наши дни, двутавр применяют и в малоэтажном строительстве, в масштабных проектах по сооружению промышленных и коммерческих зданий. В результате многочисленных исследований было доказано, что балки с Н-образным сечением эффективно использовать для:

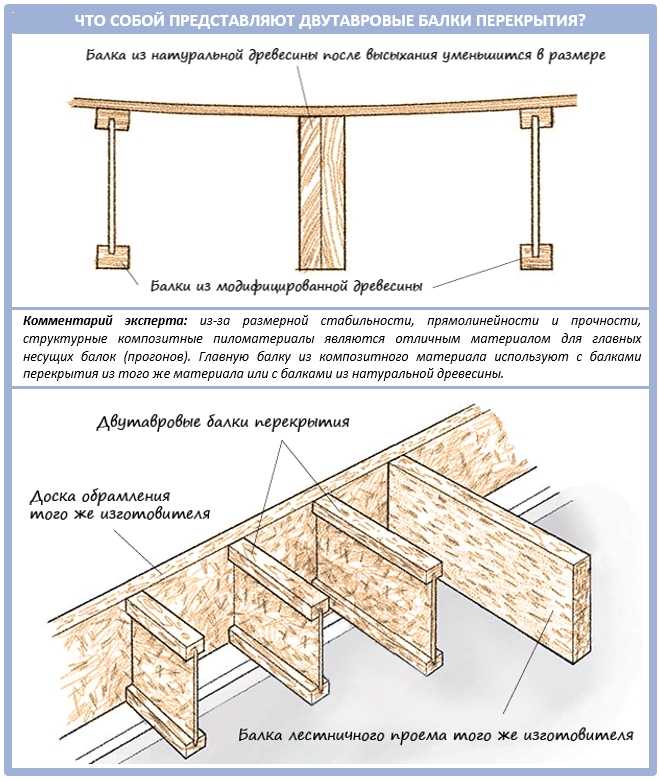

• балок перекрытий;
• в конструкциях железнодорожных вагонов;
• автомобилей, в частности, грузовиков;
• специальной техники — экскаваторов.

Кроме того, с их помощью воздвигают арочные и модульные конструкции, которые используют в торговых и промышленных корпусах.

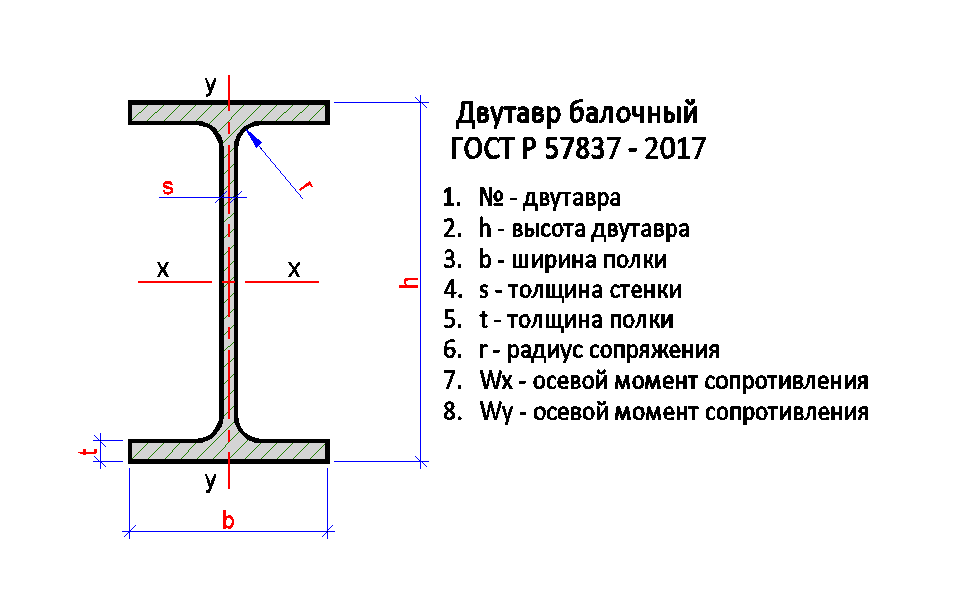

Во всех сортаментах используется следующие обозначения:

h — высота двутаврового профиля;

b — ширина двутаврового профиля;

s — толщина стенки двутавра;

t — толщина полки двутавра;

A — площадь двутаврового поперечного сечения;

m — масса 1 метра двутавровой балки;

Jx, Jy — моменты инерции двутаврового сечения;

Wx, Wy — моменты сопротивления двутаврового сечения;

ix, iy — радиусы инерции двутаврового сечения.

Двутавры стальные горячекатаные по ГОСТ 8239-89

В данной таблице представлены геометрические характеристики двутавров стальных горячекатаных.

№ двутавра	h [мм]	b [мм]	s [мм]	t [мм]	R [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [см]	Sx [см3]	Iy [см4]	Wy [см3]	iy [см]
10	100	55	4. 5	7.2	7	2.5	12	9.46	198	39.7	4.06	23	17.9	6.49	1.22
12	120	64	4.8	7.3	7.5	3	14.7	11.5	350	58.4	4.88	33.7	27.9	8.72	1.38
14	140	73	4.9	7.5	8	3	17.4	13.7	572	81.7	5.73	46.8	41.9	11.5	1.55
16	160	81	5	7.8	8.5	3.5	20.2	15.9	873	109	6.57	62.3	58.6	14.5	1.7
18	180	90	5.1	8.1	9	3.5	23.4	18.4	1290	143	7.42	81.4	82.6	18.4	1.88
20	200	100	5. 2	8.4	9.5	4	26.8	21	1840	184	8.28	104	115	23.1	2.07
22	220	110	5.4	8.7	10	4	30.6	24	2550	232	9.13	131	157	28.6	2.27
24	240	115	5.6	9.5	10.5	4	34.8	27.3	3460	289	9.97	163	198	34.5	2.37
27	270	125	6	9.8	11	4.5	40.2	31.5	5010	371	11.2	210	260	41.5	2.54
30	300	135	6.5	10.2	12	5	46.5	36.5	7080	472	12.3	268	337	49.9	2.69
33	330	140	7	11. 2	13	5	53.8	42.2	9840	597	13.5	339	419	59.9	2.79
36	360	145	7.5	12.3	14	6	61.9	48.6	13380	743	14.7	423	516	71.1	2.89
40	400	155	8.3	13	15	6	72.6	57	19062	953	16.2	545	667	86.1	3.03
45	450	160	9	14.2	16	7	84.7	66.5	27696	1231	18.1	708	808	101	3.09
50	500	170	10	15.2	17	7	100	78.5	39727	1589	19.9	919	1043	123	3.23
55	550	180	11	16. 5	18	7	118	92.6	55962	2035	21.8	1181	1356	151	3.39
60	600	190	12	17.8	20	8	138	108	76806	2560	23.6	1491	1725	182	3.54

Двутавры стальные горячекатаные с параллельными гранями полок (нормальные двутавры) по ГОСТ 26020-83

В таблице представленные геометрические характеристики двутавров стальных горячекатаных с параллельными гранями полок

№ двутавра	h [мм]	b [мм]	s [мм]	t [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [см]	Sx [см3]	Iy [см4]	Wy [см3]	iy [см]
10Б1	100	55	4. 1	5.7	7	10.32	8.1	171	34.2	19.7	4.07	15.9	5.8	1.24
12Б1	117.6	64	3.8	5.1	7	11.03	8.7	257	43.8	24.9	4.83	22.4	7	1.42
12Б2	120	64	4.4	6.3	7	13.21	10.4	318	53	30.4	4.9	27.7	8.6	1.45
14Б1	137.4	73	3.8	5.6	7	13.39	10.5	435	63.3	35.8	5.7	36.4	10	1.65
14Б2	140	73	4.7	6.9	7	16.43	12.9	541	77.3	44.2	5.74	44.9	12.3	1.65
16Б1	157	82	4	5.9	9	16. 18	12.7	689	87.8	49.5	6.53	54.4	13.3	1.83
16Б2	160	82	5	7.4	9	20.09	15.8	869	108.7	61.9	6.58	68.3	16.6	1.81
18Б1	177	91	4.3	6.5	9	19.58	15.4	1063	120.1	67.7	7.37	81.9	18	2.04
18Б2	180	91	5.3	8	9	23.95	18	1317	146.3	83.2	7.41	100.8	22.2	2.05
20Б1	200	100	5.6	8.5	12	28.49	22.4	1943	194.3	110.3	8.26	142.3	28.5	2.23
23Б1	230	110	5.6	9	12	32.91	25. 8	2996	280.5	147.2	9.54	200.3	36.4	2.47
26Б1	258	120	5.8	8.5	12	35.66	28	4024	312	176.6	10.63	245.6	40.9	2.63
26Б2	261	120	6	10	12	39.7	31.2	4654	356.6	201.5	10.83	288.8	48.1	2.7
30Б1	296	140	5.8	8.5	15	41.92	32.9	6328	427	240	12.29	390	55.7	3.05
30Б2	299	140	6	10	15	46.67	36.6	7293	487.8	273.8	12.5	458.6	65.5	3.13
35Б1	346	155	6.2	8.5	18	49.53	38.9	10060	581. 7	328.6	14.25	529.6	68.3	3.27
35Б2	349	155	6.5	10	18	55.17	43.3	11550	662.2	373	14.47	622.9	80.4	3.36
40Б1	392	165	7	9.5	21	61.25	48.1	15750	803.6	456	16.03	714.9	86.7	3.42
40Б2	396	165	7.5	11.5	21	69.72	54.7	18530	935.7	529.7	16.3	865	104.8	3.52
45Б1	443	180	7.3	11	21	76.23	59.8	24940	1125.8	639.5	18.09	1073.7	119.3	3.75
45Б2	447	180	8.4	13	21	86.96	67.5	28870	1291. 9	732.9	18.32	1269	141	3.84
50Б1	482	200	8.8	12	21	92.98	73	37160	1511	850.4	19.99	1606	160.6	4.16
50Б2	486	200	9.2	14	21	102.8	80.7	42390	1709	970.2	20.3	1873	187.3	4.27
55Б1	543	220	9.5	13.5	24	113.37	89	55680	2051	1165	22.16	2404	218.6	4.61
55Б2	547	220	10	15.5	24	124.75	97.9	62790	2296	1302	22.43	2760	250.9	4.7
60Б1	593	230	10.5	15.5	24	135.26	106.2	78760	2656	1512	24. 13	3154	274.3	4.83
60Б2	597	230	11	17.5	24	147.3	115.6	87640	2936	1669	24.39	3561	309.6	4.92
70Б1	691	260	12	15.5	24	164.7	129.3	125930	3645	2095	27.65	4556	350.5	5.26
70Б2	697	260	12.5	18.5	24	183.6	144.2	145912	4187	2393	28.19	5437	418.2	5.44
80Б1	791	280	13.5	17	26	203.2	159.5	199500	5044	2917	31.33	6244	446	5.54
80Б2	796	280	14	20.5	26	226.6	177.9	232200	5820	3343	32. 01	7527	537.6	5.76
90Б1	893	300	15	18.5	30	247.1	194	304400	6817	3964	35.09	8365	557.6	5.82
90Б2	900	300	15.5	22	30	272.4	213.8	349200	7760	4480	35.8	9943	662.8	6.04
100Б1	990	320	16	21	30	293.82	230.6	446000	9011	5234	38.96	11520	719.9	6.26
100Б2	998	320	17	25	30	328.9	258.2	516400	10350	5980	39.62	13710	836.9	6.46
100Б3	1006	320	18	29	30	364	285.7	587700	11680	6736	40. 18	15900	993.9	6.61
100Б4	1013	320	19	32.5	30	400.6	314.5	655400	12940	7470	40.45	17830	1114.3	6.67

Двутавры стальные горячекатаные с параллельными гранями полок (широкополочные двутавры) по ГОСТ 26020-83

В таблице представлены геометрические характеристики широкополочных двутавров

№ двутавра	h [мм]	b [мм]	s [мм]	t [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [cм]	Sx [см3]	Iy [см4]	Wy [см3]	iy [cм]
20Ш1	193	150	6	9	13	38. 95	30.6	2660	275	153	8.26	507	67.6	3.61
23Ш1	226	155	6.5	10	14	46.08	36.2	4260	377	210	9.62	622	80.2	3.67
26Ш1	251	180	7	10	16	54.37	42.7	6225	496	276	10.7	974	108.2	4.23
26Ш2	255	180	7.5	12	16	62.73	49.2	7429	583	325	10.88	1138	129.8	4.31
30Ш1	291	200	8	11	18	68.31	53.6	10400	715	398	12.34	1470	147	4.64
30Ш2	295	200	8.5	13	18	77.65	61	12200	827	452	12. 53	1737	173.7	4.73
30Ш3	299	200	9	15	18	87	68.3	14040	939	523	12.7	2004	200.4	4.8
35Ш1	338	250	9.5	12.5	20	95.67	75.1	19790	1171	651	14.38	3260	261	5.84
35Ш2	341	250	10	14	20	104.74	82.2	22070	1295	721	14.52	3650	292	5.9
35Ш3	345	250	10.5	16	20	116.3	91.3	25140	1458	813	14.7	4170	334	5.99
40Ш1	388	300	9.5	14	22	122.4	96.1	34360	1771	976	16.76	6306	420	7. 18
40Ш2	392	300	11.5	16	22	141.6	111.1	39700	2025	1125	16.75	7209	481	7.14
40Ш3	396	300	12.5	18	22	157.2	123.4	44740	2260	1259	16.87	8111	541	7.18
50Ш1	484	300	11	15	26	145.7	114.4	60930	2518	1403	20.45	6762	451	6.81
50Ш2	489	300	14.5	17.5	26	176.6	138.7	72530	2967	1676	20.26	7900	526	6.69
50Ш3	495	300	15.5	20.5	26	199.2	156.4	84200	3402	1923	20.56	9250	617	6. 81
50Ш4	501	300	16.5	23.5	26	221.7	174.1	96150	3838	2173	20.82	10600	707	6.92
60Ш1	580	320	12	17	28	181.1	142.1	107300	3701	2068	24.35	9302	581	7.17
60Ш2	587	320	16	20.5	28	225.3	176.9	131800	4490	2344	24.19	11230	702	7.06
60Ш3	595	320	18	24.5	28	261.8	205.5	156900	5273	2997	24.48	13420	839	7.16
60Ш4	603	320	20	28.5	28	298.34	234.2	182500	6055	3455	24.73	15620	976	7. 23
70Ш1	683	320	13.5	19	30	216.4	169.9	172000	5036	2843	28.19	10400	650	6.93
70Ш2	691	320	15	23	30	251.7	197.6	205500	5949	3360	28.58	12590	787	7.07
70Ш3	700	320	18	27.5	30	299.8	235.4	247100	7059	4017	28.72	15070	942	7.09
70Ш4	708	320	20.5	31.5	30	341.6	268.1	284400	8033	4598	28.83	17270	1079	7.11
70Ш5	718	320	23	35.5	30	389.7	305.9	330600	9210	5298	29.13	20020	1251	7. 17

Двутавры стальные горячекатаные с параллельными гранями полок (колонные двутавры) по ГОСТ 26020-83

В таблице представлены характеристики колонных двутавров.

№ двутавра	H [мм]	B [мм]	s [мм]	t [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [cм]	Sx [см3]	Iy [см4]	Wy [см3]	iy [cм]
20К1	195	200	6. 5	10	13	52.82	41.5	3820	392	216	8.5	1334	133	5.03
20К2	198	200	7	11.5	13	59.7	46.9	4422	447	247	8.61	1534	153	5.07
23К1	227	240	7	10.5	14	65.51	52.2	6589	580	318	9.95	2421	202	6.03
23К2	230	240	8	12	14	75.77	59.5	7601	661	365	10.02	2766	231	6.04
26К1	255	260	8	12	16	83.08	65.2	10300	809	445	11.14	3517	271	6.51
26К2	258	260	9	13.5	16	93. 19	73.2	11700	907	501	11.21	3957	304	6.52
26К3	262	260	10	15.5	16	109.9	83.1	13560	1035	576	11.32	4544	349	6.55
30К1	296	300	9	13.5	18	108	84.8	18110	1223	672	12.95	6079	405	7.5
30К2	300	300	10	15.5	18	122.7	96.3	20936	1395	771	13.05	6980	465	7.54
30К3	304	300	11.5	17.5	18	138.72	108.9	23910	1573	874	13.12	7881	525	7.54
35К1	343	350	10	15	20	139.7	109. 7	31610	1843	1010	15.04	10720	613	8.76
35К2	348	350	11	17.5	20	160.4	125.9	37090	2132	1173	15.21	12510	715	8.83
35К3	353	350	13	20	20	184.1	144.5	42970	2435	1351	15.28	14300	817	8.84
40К1	393	400	11	16.5	22	175.9	138	52400	2664	1457	17.26	17610	880	10
40К2	400	400	13	20	22	210.96	165.6	64140	3207	1767	17.44	21350	1067	10.05
40К3	409	400	16	24.5	22	257.8	202. 3	80040	3914	2180	17.62	26150	1307	10.07
40К4	419	400	19	29.5	22	308.6	242.2	98340	4694	2642	17.85	31500	1575	10.1
40К5	431	400	23	35.5	22	371	291.2	121570	5642	3217	18.1	37910	1896	10.11

Балки стальные горячекатаные | Виды | Варианты исполнения

Двутавр стальной горячекатаный чаще именуемый Балка изготавливается на крупных сортовых станах методом горячей прокатки стальной горячекатаной заготовки. Балки предназначены преимущественно для сооружения перекрытий различной площади производственных и торговых помещений, многоэтажных гаражей и прочих крупных сооружений и строительных конструкций. Специальная форма Балки обеспечивает максимально высокую прочность при низком весе, что является определяющим параметром снижения стоимости строительной конструкции.

Балки с параллельными гранями полок, произведенные в соответствии с СТО АСЧМ 20-93 (ГОСТ 26020-83) в настоящее время являются наиболее востребованными по причине большей экономичности этих профилей в сравнении с двутаврами с уклоном внутренних граней, произведенных в соответствии с ГОСТ 8239-89.

		H — высота профиля b — ширина полки s — толщина стенки t — толщина полки

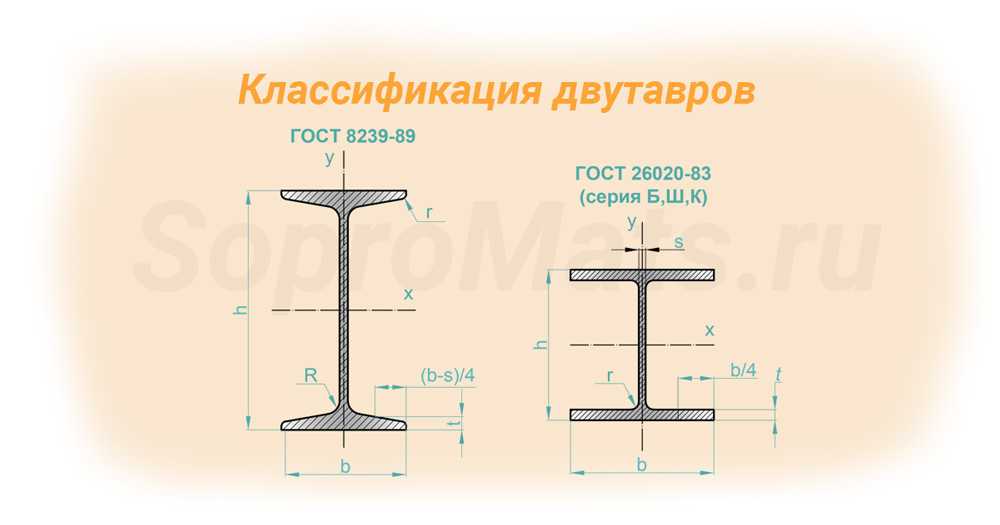

С уклоном внутренних граней	С параллельными гранями

Доступные размеры балок (двутавров)

№ балки	ГОСТ 8639-89	ГОСТ 19425-74		ГОСТ 26020-83			СТО АСЧМ 20-93
		С	М	Б	Ш	К	Б	Ш	К
10	+			1			1
12	+			1,2			1,2
14	+	+		1,2			1,2
16	+			1,2			1,2
18	+		+	1,2			1,2
20	+	+		1	1	1,2	1	1	1,2
22	+	+
23				1	1	1,2
24	+		+
25							1,2	1	1,2,3
26				1,2	1,2	1,2,3
27	+	+
30	+		+	1,2	1,2,3	1,2,3	1,2	1,2	1,2,3,4
33	+
35				1,2	1,2,3	1,2,3	1,2	1,2	1,2
36	+	+	+
40	+			1,2	1,2,3	1,2,3,4	1,2	1,2	1,2,3,4
45	+		+	1,2			1,2	1
50	+			1,2	1,2,3,4		1,2,3	1,2,3,4
55	+			1,2			1,2
60	+			1,2	1,2,3,4		1,2	1,2,3,4
70				1,2	1,2,3,4		1,2	1,2,3,4
80				1,2				1,2
90				1,2				1,2
100				1,2,3,4				1,2,3,4

Требования по точности изготовления балок, произведенных по различным ГОСТ, отличаются незначительно. Скорее всего, это объясняется тем фактом, что все стандарты разработаны и введены в течение 10 лет.

Основные отличия двутавров заключаются в уклоне внутренних граней полок и различных размерах. Кроме того, в ГОСТ 26020 и СТО АЧСМ 20 предусмотрено несколько вариантов исполнения одного профиля, что значительно расширяет возможности проектировщиков при расчете несущих конструкций. Так же к отличиям можно отнести разные взгляды на ширину полки некоторых профилей и толщину стойки (перемычки между полками).

Применение

Балки с уклоном внутренних граней полок — преимущественно используются малых и средних размеров, в случаях, когда требуется высокая прочность при малых габаритах.

Балки с параллельными гранями полок (обычные) — такие балки считаются «облегченными» в зависимости от типа их исполнения и применяются во всех остальных случаях.

Широкополочные балки — применяют при многоэтажном строительстве для перекрытий, в колонных и мостовых конструкциях (для сооружения пролетов между опорами).

Колонные балки — преимущественно применяются для сооружения колонн и опор в гражданском и промышленном строительстве, но могут быть использованы и в других конструкциях.

Специальные балки 14С, 20С, 22С, 27С, 36С — предназначены для армирования шахтных стволов.

Монорельсовые балки 24М, 36М, 45М — предназначены для сооружения подвесных путей.

Марки стали

В строительстве используются Балки из следующих видов стали:

Углеродистые — Ст3сп/пс
Низколегированные — 09Г2С

Двутавры из углеродистых марок преимущественно используют для организаций внутренних перекрытий (защищенных от погодных явлений). Двутавры из низколегированных марок, в частности 09Г2С, чаще используются для сооружения наружных конструкций, а так же конструкций с повышенными требованиями к прочности, например для сооружения сильно нагружаемых конструкций.

Упаковка, маркировка, транспортировка, хранение

Большинство балок не упаковывают в связки (пачки) по причине большого веса каждого изделия. Маркировка балок производится краской на торцах изделий различными цветами или комбинацией из двух цветов, что позволяет визуально отличать балки из различных марок стали.

Транспортировка двутавров производится в открытых транспортных средствах, «навалом», обычно без применения дополнительных средств упаковки и крепления груза.

Балку хранят на открытых площадках, с твердой поверхностью, приспособленных для хранения металлопроката.

Двутавровая балка и двутавровая стальная балка: объяснение 14 отличий

II. Как отличить двутавровую балку от двутавровой?

III. Как классифицируются двутавровые и двутавровые балки?

Сварочный магний — Полное руководство

Включите JavaScript

Сварочный магний — Полное руководство

IV. Что такое двутавровая сталь?

В. Что такое двутавровая сталь?

VI. Какая сталь двутавровой и двутавровой балок лучше выдерживает нагрузку?

VII. Как рассчитать несущую способность двутавровой балки?

VIII. Каковы применения двутавровой и двутавровой балки?

IX. Каковы характеристики двутавровой и двутавровой балки?

Часто спрашивают, что двутавровая и двутавровая балки похожи по форме, как выбрать на практике?

Многие люди, проработавшие в строительной сфере много лет, не могут подробно объяснить.

Вот подробное объяснение.

Из формы видно, что H-образная сталь и I-образная сталь различаются, как показано на следующем рисунке:

Двутавровая балка по сравнению с двутавровой Сталь

Благодаря приведенному выше объяснению двутавровой и двутавровой балки мы ясно поняли определение двутавровой и двутавровой балки.

В чем разница между двутавровой и двутавровой балкой?

Связанное чтение: онлайн-калькулятор веса двутавровой и двутавровой балки

Разница № 1

Момент инерции секции совершенно другой, поскольку размер поперечного сечения двутавровой балки относительно высокий и узкий, нет дело в том, что это обычная двутавровая балка или облегченная двутавровая балка.

Следовательно, они, как правило, могут применяться только непосредственно к деталям с изгибом в плоскости стенки или для формирования силовых деталей решетчатого типа.

Не подходит для сжатых в осевом направлении деталей конструкции или изгибающихся частей перпендикулярно плоскости стенки, что делает его очень ограниченным в применении.

Отличие #2

Двутавровая сталь относится к высокопроизводительному экономичному режущему профилю (другие включают холодногнутую тонкостенную сталь, профилированные стальные листы и т. д.)

Благодаря разумной форме поперечного сечения они могут улучшать работу стали и выдерживать более высокие нагрузки.

В отличие от обычных двутавровых балок полки стальных двутавровых балок расширены, а внутренняя и внешняя поверхности обычно параллельны, что делает их прочными при соединении высокопрочных болтов и других компонентов.

Имея разумные размеры и комплектные модели, они удобны для проектирования и выбора (кроме двутавровой стали для подкрановых балок).

Отличие №3

Полки из двутавровой балки все одинаковой толщины, с прокатными секциями.

Двутавровые балки также имеют комбинированное сечение, состоящее из 3 пластин, сваренных между собой.

Двутавры сортового проката.

Внутренние края внутренних фланцев имеют наклон 1:10 из-за плохой технологии производства.

Прокатка стальных двутавровых балок отличается от прокатки обычных двутавровых балок, в которых используется только один комплект горизонтальных валков.

Из-за широкой полки и отсутствия уклона (или очень малого уклона) для одновременной прокатки необходимо добавить комплект вертикальных валков.

В результате процесс прокатки и оборудование более сложны, чем на обычном прокатном стане.

Максимальная высота катаной двутавровой балки, которая может быть произведена в Китае, составляет 800 мм, и если требуется большая высота, ее необходимо сварить.

Отличие №4

В Китае национальный стандарт горячекатаной двутавровой балки (GB/ t11263-1998) делит стальную двутавровую балку на три категории с кодами hz, hk и hu соответственно:

• узкая фланец
• широкая полка
• стальная свая

Двутавровая балка с узкими полками подходит для балок или гнутых деталей, а стальная двутавровая балка с широкими полками и стальная свая двутавровой балки подходят для осевого сжатия конструкционных деталей или гнутых деталей.

При сравнении двутавровой балки со стальной двутавровой балкой при одинаковом весе w, ix и iy двутавровой балки не так хороши, как двутавровой.

Отличие №5

Двутавровая балка имеет малую длину, большую высоту и может воспринимать силу только в одном направлении.

Отличие #6

Стальная двутавровая балка имеет глубокую канавку, большую толщину и может выдерживать нагрузки в двух направлениях.

Отличие #7

По мере роста спроса на стальные конструкции здания, двутавровые балки сами по себе не могут удовлетворить спрос, потому что даже утолщенные двутавровые балки нестабильны при использовании в несущих колоннах.

Отличие #8

Двутавровая балка может использоваться только для балок, а стальная двутавровая балка может использоваться для несущих колонн.

Отличие #9

Сталь двутавровой балки представляет собой экономичную профильную сталь с лучшими механическими свойствами в сечении, чем двутавровая балка.

Назван так потому, что форма его поперечного сечения такая же, как у английской буквы «Н».

Полки горячекатаной двутавровой стали шире, чем у двутавровых, имеют большую поперечную жесткость и более устойчивы к изгибу.

Двутавровые балки легче двутавровых при тех же спецификациях.

Отличие №10

Полка двутавровой балки толстая у стенки и тонкая снаружи.

Полка двутавровая стальная равнопрофильная в поперечном сечении.

Отличие №11

HW, HM, HN, H — общие названия стали для двутавровой балки.

Сталь двутавровой балки сваривается, а HW, HM, HN подвергается горячей прокатке. Процесс производства двутавровой балки

Отличие № 12

HW относится к стали двутавровой балки, которая в основном имеет одинаковую высоту и ширину полки, в основном используется для стали основная колонна в железобетонной рамной колонне, также известная как жесткая стальная колонна.

В основном используется для колонн стальной конструкции.

Отличие № 13

HM относится к стали двутавровой балки с отношением высоты к ширине полки примерно 1,33~~1,75;

HM в основном используется в стальных конструкциях: в качестве стальной рамной колонны или рамной балки в рамной конструкции, несущей динамическую нагрузку, например: платформы для оборудования.

Отличие №14

HN относится к стали двутавровой балки, у которой отношение высоты к ширине полки больше или равно 2;

HN в основном используется в балках, что аналогично использованию стали двутавровой балки.

Как отличить двутавровую балку от двутавровой?

1. Отличие по внешнему виду:

Как видно из названия, двутавровая сталь представляет собой сталь I-образного сечения.

Внутренняя поверхность верхней и нижней полки имеет наклон, как правило, 1:6, так что фланец снаружи тонкий, а внутри толстый;

Сталь двутаврового сечения представляет собой высокоэффективный профиль экономичного профиля с более оптимизированным распределением площади сечения и более разумным соотношением прочности и веса.

Он назван в честь своей секции, такой же, как английская буква «H».

2. Различают по полкам:

Полка двутавра толстая у стенки изнашиваемой поверхности и тонкая снаружи;

Фланец двутаврового сечения стальной с равной изнашиваемой поверхностью.

3. Отличие по стальному корыту:

Длина стороны двутавровой балки мала, а высота велика, поэтому она может воспринимать силу только в одном направлении;

Н-образная стальная канавка глубокая и толстая и может выдерживать нагрузки в двух направлениях.

Как классифицируются двутавровые и двутавровые балки?

Классификация двутавров:

Двутавры в основном делятся на обычные двутавры, легкие двутавры и двутавры с широкими полками.

По соотношению высоты полки к стенке ее можно разделить на двутавровую балку с широкими, средними, узкими и широкими полками.

Спецификация двутавровой балки с широкой и средней шириной полки — #10-60, то есть соответствующая высота составляет 10-60 см.

При одинаковой высоте легкая полка двутавровой балки узкая, стенка тонкая, а вес легкий.

Двутавровая балка с широкими полками, также известная как двутавровая балка, характеризуется двумя параллельными полками и отсутствием наклона внутрь полостей.

Относится к стали экономичного сечения и прокатывается на четырехвалковом универсальном стане, поэтому ее еще называют «двутавр универсальный».

Обычные двутавровые балки и легкие двутавровые балки сформировали национальные стандарты.

Класс стали двутаврового сечения:

(1) В зависимости от ширины полки изделия делятся на двутавровые балки с широкой полкой, средней полкой и узкой полкой.

Ширина полки B стальной двутавровой балки с широкой полкой и средней полкой больше или равна высоте стенки H.

Ширина полки B стальной двутавровой балки с узкой полкой составляет примерно половину высоты стенки H.

(2) Он подразделяется на стальную Н-образную балку, Н-образную стальную колонну, Н-образную стальную сваю и Н-образную стальную балку с чрезвычайно толстым фланцем в зависимости от назначения продукта.

Что такое двутавровая сталь?

Сталь двутавровой балки

Сталь двутавровой балки, как видно из названия, представляет собой тип стали с поперечным сечением, похожим на букву «I».

Внутренняя поверхность верхней и нижней полки двутавра имеет уклон, как правило, 1:6, что делает полки снаружи тонкими, а внутри толстыми.

В результате характеристики поперечного сечения двутавровых балок в двух основных плоскостях сильно различаются, и трудно применить прочность на практике.

Хотя на рынке двутавровой стали есть более толстые двутавровые балки, структура двутавровой балки уже определила ее недостаток в сопротивлении кручению.

Что такое двутавровая балка?

H-образный профиль широко используется в современных стальных конструкциях зданий. Имеет много отличий по сравнению с двутаврами.

Во-первых, это отличие фланца, а во-вторых, отсутствие наклона внутри фланца, а верхняя и нижняя поверхности параллельны.

Характеристики поперечного сечения двутавровой балки значительно лучше, чем у традиционной двутавровой балки, швеллерной стали и уголка.

Сталь двутавровой балки, которая названа в честь буквы «H», потому что ее форма поперечного сечения похожа на эту букву, представляет собой экономичную профильную сталь с более оптимизированным распределением площади сечения, более разумным отношением прочности к весу.

Ее также называют W-образной балкой, что означает широкополочную балку.

Между двумя внешними стальными двутавровыми балками нет наклона, а именно они прямые.

Это упрощает сварку двутавровой балки по сравнению с двутавровой.

Стальная двутавровая балка имеет лучшие механические свойства на единицу веса, что может сэкономить много материала и время строительства.

Поперечное сечение стальной двутавровой балки лучше выдерживает прямое давление и устойчиво к растяжению. Однако размер сечения слишком мал, чтобы сопротивляться скручиванию. Стальная двутавровая балка наоборот.

У обоих есть преимущества и недостатки.

Какая сталь двутавровой и двутавровой балок лучше выдерживает нагрузку?

Высокопрочная сталь лучше выдерживает нагрузку.

Независимо от того, является ли двутавровая сталь обычной или легкой, из-за относительно высоких и узких размеров поперечного сечения моменты инерции двух основных осей на поперечном сечении сильно различаются.

Таким образом, он может быть непосредственно использован только для элементов, подвергаемых изгибу в плоскости их стенок, или может быть выполнен в виде решетчатых несущих элементов.

Не подходит для элементов осевого сжатия или элементов с изгибом перпендикулярно плоскости стенки, что делает его очень ограниченным в области применения.

H-образный стальной профиль представляет собой высокоэффективный и экономичный профиль. Благодаря разумной форме сечения они могут сделать сталь более эффективной и улучшить режущую способность.

В отличие от обычного I-образного, фланец из H-образной стали расширен, а внутренняя и внешняя поверхности обычно параллельны, поэтому его удобно соединять с другими элементами с помощью высокопрочных болтов.

Его размер составляет разумную серию, а его модели полны, что удобно для дизайна и выбора.

Вы можете щелкнуть ссылку ниже, чтобы скачать калькулятор несущей способности стальной балки.

Это бесплатно.

• Калькулятор несущей способности стальной балки

Особенности стальной двутавровой балки

Внутренняя и внешняя стороны полки из Н-образной стали параллельны или почти параллельны, а конец полки находится под прямым углом , поэтому он называется двутавровой балкой с параллельными полками.

Толщина стенки Н-образной стали меньше, чем у обычной двутавровой балки с той же высотой, что и стенка, а ширина полки больше, чем у обычной двутавровой балки с той же высотой, что и стенка, поэтому также называется двутавровой балкой с широкой кромкой.

Определенные формой, модулем сечения, моментом инерции и соответствующей прочностью двутавровые балки, очевидно, лучше, чем у обычных двутавровых балок с таким же единичным весом.

При использовании в металлических конструкциях с различными требованиями демонстрирует превосходные характеристики по изгибающему моменту, сжимающей нагрузке и внецентренной нагрузке.

Это может значительно улучшить несущую способность и сэкономить 10% ~ 40% металла по сравнению с обычной двутавровой балкой.

Как рассчитать несущую способность двутавровой балки?

Формула несущей способности при изгибе:

Mu=b’*h’*f*(0,5*h-0,5*h’)+(0,5*h-h’)*b*f*0,5*(0,5 *h-h’)

F — расчетное значение предела текучести
b — толщина стенки
b’ — ширина полки
h — высокая
h’ — толщина полки

Что касается несущей способности на растяжение и сжатие, I думаю не надо мне тут объяснять. Что касается внецентренного растяжения и сжатия, то рассчитать его самостоятельно не очень сложно.

Например:

Сколько может выдержать двутавровая балка №25 при пролете 4 м и равномерном распределении нагрузки?

Расчет:

Для двутавровой балки #25, W = 401,4 см ³ , [σ]=210 Н/мм2, общий коэффициент устойчивости φb=0,93

Формула изгибающего момента M = QL ²

/0
Формула прочности σ = M/W

Согласно формуле:
q=8σW/L ² =8* 210 *401400/4*4=42,1 кН/м

. 1 Требования к общей устойчивости: * 0,93 = 39,2 кН/м

Требуемый частичный коэффициент (коэффициент безопасности): 39,2 / 1,4 = 28 кН/м

Безопасное использование: 28 кН/м

Вышеприведенный расчет не учитывает собственный вес и расчет проверки на прогиб двутавровой балки .

Каковы области применения двутавровой и двутавровой балки?

Назначение двутавра:

Обычный двутавр и легкий двутавр имеют относительно высокие и узкие размеры поперечного сечения, поэтому момент инерции двух основных втулок на поперечном сечении сильно различается, что делает он очень ограничен в области применения.

Двутавровая балка не подходит для осевых сжатых элементов или элементов, изогнутых перпендикулярно плоскости стенки, что делает область ее применения очень ограниченной.

Двутавр широко применяется в зданиях и других металлоконструкциях.

Назначение двутавровой балки:

В основном используется для различных строительных конструкций гражданского и промышленного назначения;

Различные большепролетные промышленные предприятия и современные высотные здания, особенно находящиеся в районах с частой сейсмической активностью и работающими в условиях высоких температур;

Требуются большие мосты с большой несущей способностью, хорошей устойчивостью секций и большим пролетом, тяжелое оборудование, автомагистрали, каркас корабля, шахтная крепь, обработка фундамента и строительство насыпи, а также различные компоненты машин.

• Различные конструкции гражданских и промышленных зданий;
• Различные большепролетные промышленные предприятия и современные высотные здания, особенно находящиеся в районах с частой сейсмической активностью и работающими в условиях высоких температур;
• Тяжелое оборудование;
• Скоростная автомагистраль;
• Каркас корабля;
• Различные компоненты машин.

Каковы характеристики двутавровой и двутавровой балки?

Характеристики двутавра:

Двутавр имеет характеристики узкой полки, тонкой стенки и легкого веса.

Характеристики двутавровой балки:

Внутренняя и внешняя стороны полки из двутавровой стали параллельны или почти параллельны, а конец полки находится под прямым углом, поэтому он называется параллельным фланцем I- луч.

Толщина стенки Н-образной стали меньше, чем у обычной двутавровой балки той же высоты, что и стенка, а ширина полки больше, чем у обычной двутавровой балки той же высоты, что и стенка, поэтому также называется широкополочным двутавром.

Определяемые формой, модулем сечения, моментом инерции и соответствующей прочностью двутавровые балки явно лучше, чем у обычных двутавровых балок с таким же единичным весом.

Насколько полезен был этот пост?

/ 5. Всего голосов:

Голосов пока нет! Будьте первым, кто оценит этот пост.

Какие типы стальных балок следует заказывать?

Сталь — один из самых прочных металлов на Земле. Если вы управляете строительной компанией, скорее всего, стальные балки — это материал, который вы покупаете на регулярной основе.

Знание различных типов стальных балок гарантирует, что ваша компания использует правильный материал для каждой работы. Это руководство расскажет о различных типах стальных балок с точки зрения непрофессионала. Таким образом, вы можете узнать, какие виды лучше всего подходят для вас.

Состав материала стальной балки

Существует множество различных видов стали, из которых состоят стальные балки. Сталь можно смешивать с различными металлами, чтобы получить определенный вид стального сплава. Ниже приведены некоторые распространенные типы, доступные на рынке.

A992/A572-50

Этот тип стали чаще всего используется в строительстве. Это высокопрочный стальной сплав, состоящий из колумбия и ванадия. Он очень легкий, устойчивый к коррозии и подходит для сварки. Его прочность на растяжение составляет 65 килограммов на квадратный дюйм.

A588

Этот тип стали изготавливается из медного сплава. Это один из самых коррозионностойких стальных балок. Он настолько устойчив к коррозии, что не требует покраски.

Это лучший выбор, если вам нужна легкая форма стали, устойчивая к коррозии. Он имеет предел прочности на растяжение 70 kpsi, что делает его прочнее, чем сталь A992/A572-50.

A36

Эта форма стали является одним из лучших вариантов свариваемой стали, которую также можно изменять с помощью машин. Это менее дорогая сталь среднего класса. Он хорошо растягивается при приложении усилия на растяжение. Его минимальная прочность на растяжение составляет 58 kpsi.

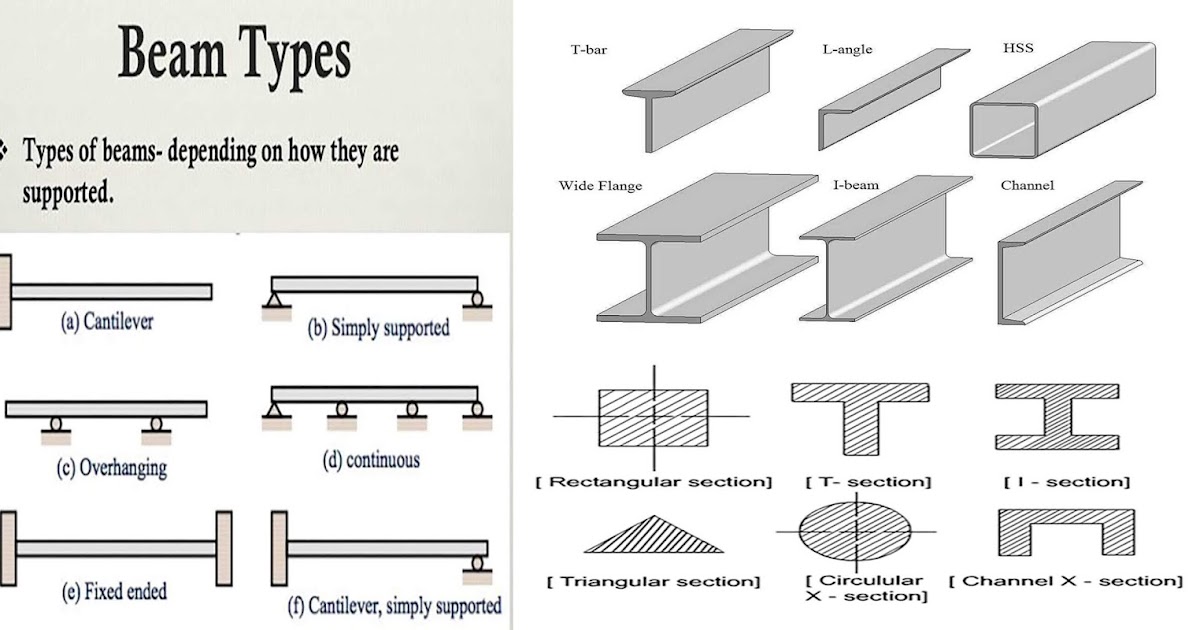

Типы стальных балок

Форма и конструкция стальных балок являются другими важными факторами при принятии решения о том, какие из них лучше всего подходят для вашей ситуации. Есть также все различные размеры стальных балок. Ниже приведены некоторые распространенные формы и конструкции.

Двутавровые балки

Двутавровые балки также известны как «универсальные балки». Они выглядят как заглавная «I» и являются наиболее распространенной балкой, используемой в строительных проектах. Эти балки чаще всего используются для несущих и опорных конструкций.

Чтобы определить точный вес, который может выдержать двутавровая балка, профессионалы будут использовать калькулятор стальной балки для проведения аналитических измерений.

Двутавровые балки

Двутавровые балки очень похожи на двутавровые, но тяжелее, толще и длиннее по конструкции. HP-балки — это особый тип двутавровой балки, обозначающий двутавровую сваю.

Это структурные балки, которые часто вбиваются глубоко в землю для поддержки больших нагрузок. Обычно двутавровые или многогранные балки используются для строительства фундамента моста или здания.

Младшие балки

Младшие балки имеют подходящее название. Они похожи на двутавровые балки, но намного меньше и легче. Это делает их идеальными для проектов, чувствительных к размеру или весу.

Балка с широкими полками

Полка — это горизонтальная часть стальной балки. «Паутина» — это вертикальная часть. Если посмотреть на поперечное сечение стальной двутавровой балки, полка будет верхней и нижней параллельными линиями буквы «I». «Паутина» будет вертикальной соединительной линией.

Широкополочные балки также имеют название фитинга. Они похожи на обычные двутавровые балки, за исключением того, что они имеют более широкую полку, которая меняет их форму. Другое название широкополочных балок — W-образные балки.

Т-образные балки

Т-образные балки имеют форму буквы Т, отсюда и их название. Это означает, что у них нет нижнего фланца. Их чаще всего используют в качестве несущей балки.

Использование для стальных балок

Уиллис-тауэр в Чикаго — самая высокая стальная конструкция в мире. Это здание ранее было известно как башня Сира и возвышается над горизонтом Чикаго.

Это здание — свидетельство инженерного чуда, которым является сталь. Но сталь используется не только для изготовления самых высоких зданий в мире. Есть много других более традиционных применений стальных балок. От мостов до зданий и фундаментов стальные балки составляют основу большинства инженерных проектов. Их используют для создания канализационных систем. Они также помогают строить корабли и доки. Иногда их можно найти в некоторых частях тяжелой техники.

Они имеют различные применения для военных. Также для авиационной и морской промышленности. Они являются краеугольным камнем всей инфраструктуры по всему миру. Они помогают создавать супермагистрали и туннели. Скорее всего, если у вас есть крупный строительный проект, вы будете использовать стальные балки для его завершения.

Где я могу купить стальные балки?

Для приобретения стальных балок лучше всего обратиться к профессиональному дистрибьютору стали. Только у них есть связи и возможности, чтобы доставить вам качественную сталь по доступной цене за адекватную цену. Если вы ищете стальные балки для продажи, у вас может возникнуть соблазн ввести в Google «стальные балки рядом со мной». Вместо того, чтобы просеивать все результаты в надежде, что один из них будет работать для вашей компании, лучше просто найти имя, которому вы можете доверять.

Запросите расценки у специалиста по стальным балкам, чтобы убедиться, что вы получаете только сталь самого высокого качества по доступной цене. Позвольте профессионалам обращаться с вашими материалами, чтобы вы могли вернуться к тому, что важно: к строительному бизнесу.

Многие профессиональные дистрибьюторы стали предложат вам отличные цены при оптовых заказах. Лучшие кандидаты также могут выполнять срочные заказы в последнюю минуту, что делает их надежным партнером в постоянно меняющейся и чувствительной ко времени строительной отрасли.

Кого бы вы ни выбрали, вы хотите найти того, кто давно работает в этой отрасли. Они также должны иметь надежную репутацию в отношении обслуживания и качества. Самое главное, их цены должны быть конкурентоспособными, чтобы вы всегда заключали выгодную сделку.

Во всем мире железо и сталь составляют примерно 95% всего металла, производимого каждый год. Сталь находит применение в различных отраслях промышленности благодаря своей прочности и твердости.

Любой владелец предприятия, использующего сталь, должен знать, какие типы стальных балок доступны и какие из них следует покупать.

Различные типы стальных балок имеют свои преимущества и недостатки по сравнению с другими, поэтому очень важно заказать правильный тип для вашего проекта.

Если вам интересно, какие типы стальных балок вам следует заказать, мы вам поможем. Читайте дальше, чтобы узнать все, что вам нужно знать о заказе стальных балок!

Типы стальных балок: Формы

Форма, в которой производители производят сталь, определяет область применения, для которой она будет наилучшей. Знание масштаба вашего проекта поможет вам выбрать из множества доступных типов стальных балок.

Хотя люди часто используют термины «двутавровая балка» и «двутавровая балка» как синонимы, каждый из них представляет собой немного другой тип стальной балки. Эти стальные секции также известны как универсальные балки. Как следует из названия, двутавровая балка имеет профиль в форме заглавной буквы «I».

Если внешние стороны балки, называемые полками, шире середины, балка вместо этого является двутавровой.

Еще одно ключевое различие между двутавровыми и двутавровыми балками заключается в форме полок. Двутавровые балки обычно имеют полки, сужающиеся к краю, а двутавровые балки имеют прямоугольные полки.

Двутавровые балки по сравнению с двутавровыми

Универсальные балки лучше всего подходят для тяжелого строительства благодаря устойчивости формы к изгибу и сдвигу. Двутавровые балки весят меньше из-за их конической формы и более узких полок, но двутавровые балки обычно могут выдерживать больший вес.

Еще одним преимуществом двутавровых балок перед двутавровыми является простота производственного процесса. В результате двутавровые балки доступны гораздо большей длины, чем двутавровые.

В то время как двутавровые балки в целом могут нести больший вес, двутавровые балки обладают большей прочностью на растяжение или устойчивостью к растяжению. Более высокая прочность на растяжение позволяет двутавровым балкам выдерживать больший вес в одном месте без изгиба.

Различные составы стали

Помимо выбора правильной формы стальных балок, важно учитывать сам материал. Чаще всего стальные балки бывают A572, A588 и A36.

Сталь A572 представляет собой высокопрочную низколегированную сталь (HSLA), обладающую превосходной прочностью для своего веса. Этот стальной сплав представляет собой хороший баланс прочности на растяжение, свариваемости и низкой стоимости.

A588 — еще один сплав стали HSLA с еще большей прочностью на растяжение, чем у A572. Помимо прочности и твердости, сталь A588 изготавливается с использованием меди.
