Электрик сказал купить выключатели: «обычные» и «проходные«. А продавец говорит: в этой серии есть только «переключатели«. Что делать? Брать! Потому что переключатель — он и как «проходной» используется, и как «обычный выключатель» сгодится.
Все дело в путанице терминологии. Ниже представлен краткий «словарь синонимов» для домашней электрики. Первой строкой идет распространенное «бытовое название», вторая строка — правильное наименование и описание, далее — варианты названий. Иногда разные изделия называют одним и тем же термином, что и порождает путаницу. Если есть сомнения, всегда лучше уточнить — что именно имеется в виду под, например, «проходным выключателем»: это может быть и переключатель, и сдвоенный переключатель и даже импульсное реле с кнопкой.
Обычный выключатель (бытовой)
Двухпозиционный ключ (техн.) — предназначен для замыкания-размыкания цепи, включается «в разрыв» единственного проводника.
Когда говорят «электрические выключатели», чаще всего имеют в виду именно этот функционал.
Варианты: включатель, ключ, выключатель света, «Схема 1».
Двухполюсный выключатель (бытовой)
Сдвоенный двухпозиционный ключ (техн.) — предназначен для замыкания-размыкания 2-х цепей (это может быть «фаза» и «ноль«, две «фазы» или две независимые нагрузки), включается «в разрывы» двух проводников. Может использоваться, как обычный выключатель.
Варианты: двойной выключатель, «Схема 2».
Проходной выключатель (бытовой)
Двухпозиционный переключатель (техн.) — коммутирует один контакт со вторым или третьим. Может использоваться, как обычный выключатель (у некоторых производителей выключатели вообще отсутствуют в серии — вместо них предлагается использовать переключатели, оставив один контакт незадействованным). Чаще всего используется для организации управления одной нагрузкой из двух мест, например, в коридорах — отсюда и название «проходной«.
Варианты: перекидной, «Схема 6».
Перекрестный выключатель (бытовой)
Сдвоенный двухпозиционный переключатель (тех.) — прибор представляет собой два переключателя под одной клавишей, часто уже перекрестно-скоммутированные. Основное назначение — организация управления одной нагрузкой из трех и более мест. При этом используются два проходных выключателя (на концах схемы) и один и более перекрестных (по схеме — в промежутке между проходными, отсюда вариант названия «промежуточный«). Также может использоваться и как обычный выключатель, и как проходной.
Варианты: промежуточный, проходной (вот она, путаница!), «Схема 7».
Кнопка (бытовая)
Нормально-разомкнутый ключ (тех.) — то же, что и выключатель, но контакт подпружинен и цепь размыкается после отпускания клавиши. Основное назначение: кнопка дверного звонка и организация управления нагрузкой из многих мест с использованием импульсных реле.
Варианты: звонковый выключатель, подпружиненный контакт, «Схема 1Т».

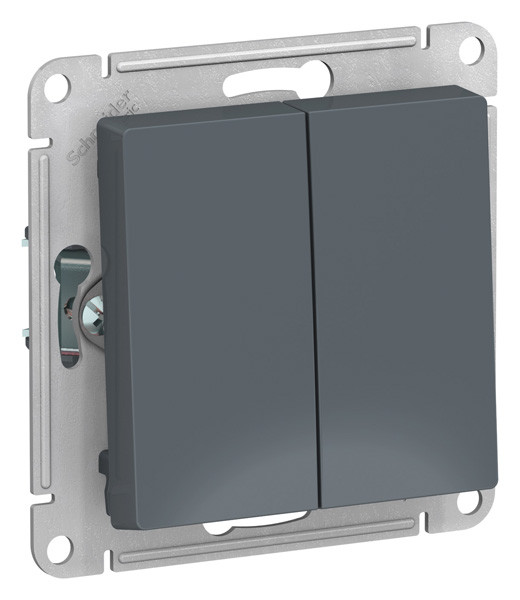

Многоклавишные устройства
Некоторые из вышеперечисленных приборов производятся в двух- и трех-клавишном исполнении: механизмы объединяются в одном устройстве (или на одном суппорте — для модульных серий). Но если одноклавишный выключатель и двухклавишные переключатели (2 х клавишные проходные, «Схема 6 + 6») встречаются часто, то серий, где есть трехклавишный переключатель или двухклавишный перекрестный — единицы. Что касается кнопок, то широко распространены т.н. «жалюзийные» кнопки: приборы, с двух- и трех-позиционными ключами, в одно и двух-клавишном исполнении, снабженные механизмом исключения одновременного включения двух цепей. Нестандартное использование жалюзийных кнопок — организация управления нагрузкой с использованием импульсных реле со входами установки.
Кстати, в ряде случаев, возможно изменить функционал прибора, поменяв клавишу (клавиши). Речь идет, конечно, не о другом цвете клавиши выключателя, а о конфигурации.
Например, если снять клавиши с 2-хклавишного переключателя LK60 и надеть одну общую, то получится прибор, который можно использовать и как перекрестный выключатель (после коммутации контактов), и как полноценный сдвоенный переключатель (такого устройства в серии вообще не предусмотрено).
Подсветка и индикация
Клавиши устройств могут быть снабжены «окошечками«, за которыми располагается светодиод или неоновая лампа. Выключатели легранд, вернее их описание в каталогах компании, диктуют такое деление на «индикацию» и «подсветку«: огонек подсветки горит при выключенной нагрузке (чтобы легче искать выключатель в темноте), а индикация показывает, что нагрузка включена (например, выключатель в доме, а управляет он освещением на улице). У других производителей могут встречаться серии с другим подходам к индикации и подсветке, так что лучше уточнять в описании прибора. Использование светодиодов и ламп для подсветки и индикации приводит к ряду ограничений при использовании энергосберегающих ламп, устройств плавного зажигания и прочей электроники, включаемой за такими приборами, поэтому для их использования требуется уточнить характеристики нагрузки и рассмотреть варианты включения — иногда достаточно правильно подключить фазу или использовать двухполюсный выключатель вместо обычного.
Здесь рассмотрены только классические приборы — механические, встречающиеся в подавляющем большинстве серий электроустановочных изделий. Особенности их включения, всякие хитрости, а так же другие распространенные приборы для управления освещением — импульсные реле, диммеры, датчики движения и т.д. — тема отдельных статей.
Дата публикации: 18 февраля 2015 .
Категория: Освещение.
Управление освещением с двух мест – идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.
Чем отличается проходной выключатель от обычного выключателя?
Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.
У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом.
Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.
Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей
У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель.
Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.
Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.
Где применяется подобная система управления освещением?
Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.
Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой.
В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.
При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.
Подключение проходного одноклавишного выключателя
На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение.
Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.
Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей
На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.
Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей.
Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.
Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей
На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.
Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.
Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей
Для лучшего понимания прочитанного, советую посмотреть следующее видео:
Подключение проходного двухклавишного выключателя
Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.
Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.
Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.
Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя
Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей
Управление освещением с трех мест и более
Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.
Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей
Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.
Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя
Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.
Рисунок 9. Принципиальная схема управления освещением с пяти мест
Промышленность выпускает большое количество разнообразных выключателей, различающихся по назначению, внешнему виду, коммутируемому току, способу управления (воздействия на выключатель), количеству контактов и схеме их соединения, способу монтажа, зажимам для подключения проводов, степени защиты от пыли и влаги, и некоторым другим, менее важным с точки зрения потребителя параметрам.
Выключатели для управления световыми приборами являются одними из наиболее распространенных изделий электротехники.
От их надежной работы во многом зависит работоспособность осветительных сетей жилых, общественных и производственных зданий. В данной статье рассмотрены основные типы выключателей и схемы их контактов.
Схемы контактных групп
Наиболее распространенные схемы контактов выключателей показаны на Рис. 1
Схемы контактов выключателей
Рис. 1 Схемы контактов выключателей
Схема 1 . Выключатель однополюсный. Простейшая и одновременно самая распространенная схема выключателя. Содержит один контакт, управляемый одним исполнительным элементом.
Схема 2 . Выключатель двухполюсный. На схеме контакты соединены штриховой линией. Это показывает, что выключатель имеет один исполнительный элемент – например одну клавишу. И соответственно оба контакта переходят из одного рабочего положения в другое (например, из положения «Включено» в положение «Выключено») всегда одновременно.
Схема 3 . Выключатель трехполюсный. Содержит три контакта, управляемых одним исполнительным элементом.
Такие выключатели используют для коммутации трехфазных цепей, например для ручного управления электродвигателями.
Схема 03 . Выключатель трехполюсный с коммутируемой нейтралью. В таком выключателе контакт для подключения нулевого рабочего проводника обозначают символом «N». Конструкцию выключателя делают такой, что бы цепь нулевого рабочего проводника включалась первой и выключалась последней. Цепи защитных проводников разрывать выключателями недопустимо.
Схема 4 . Переключатель однополюсный на два направления, имеющий положение «Выключено». Переключатель используется для поочередного включения двух цепей. Имеет возможность выключать обе цепи.
Схема 5 . Выключатель однополюсный для двух цепей с общим вводом. Это широко распространенный выключатель с двумя независимыми исполнительными элементами. Например, двухклавишный выключатель для включения люстры.
Схема 05 . Выключатель однополюсный для трех цепей с общим вводом. Имеет три самостоятельных механизма, содержащих контакт и исполнительный элемент. Это может быть трехклавишный выключатель.
Схема 6 . Переключатель однополюсный на два направления. Переключатель позволяет осуществлять включение и выключение светильника из двух разных мест. Его использование совместно с переключателем по схеме 7 описано в статье Управление освещением из нескольких мест.
Схема 6/2 . Переключатель двухполюсный на два направления. Содержит два переключателя по схеме 6, управляемых одним исполнительным элементом. Бывают разновидности таких переключателей, в которых задействовано два независимых исполнительных элемента. Каждая контактная группа при этом управляется отдельно, например двумя клавишами.
Схема 7 . Переключатель реверсивный на два направления (другое название – промежуточный выключатель). Используется для управления освещением из трех и более мест совместно с переключателями по схеме 6. Этот переключатель может быть построен из переключателя по схеме 6/2. Для этого устанавливают внешние перемычки.
Приведенные номера схем выключателей и их названий соответствуют ГОСТ Р 51324. 1-2005. (С января 2014 г. действует ГОСТ Р 51324.1-2012).
В зависимости от метода воздействия на исполнительный элемент выключателя — часть, на которую нажимают, поворачивают или перемещают каким либо образом с целью изменения положения контактов, выключатели могут быть: клавишные, кнопочные, поворотные, перекидные и шнурковые.
Клавишные выключатели широко используют для управления освещением в жилых и общественных зданиях. Их контактные группы обычно соответствуют схемам 1, 5, 05, 6 и 7. Они имеют наиболее эстетичный вид. Такие выключатели выпускают различных фасонов и цветовых оттенков. Пример клавишного выключателя показан на Рис. 2.
Кнопочные выключатели в быту используют гораздо реже – это, прежде всего кнопка звонка. На промышленном оборудовании их используют для управления технологическими установками и станками.
Поворотные выключатели. Их часто используют для включения светильников в производственных зданиях, цехах и подвалах. Также широко используют для коммутации цепей управления и силовых цепей. Исполнительный элемент в таких выключателях сопряжен с валом. Для включения (выключения) нагрузки вал поворачивают на определенный угол. Такой выключатель показан на Рис. 3.
Перекидные выключатели. Их название произошло от английского слова tumble – опрокидываться. В основном это малогабаритные тумблеры, используемые чаще для коммутации различных цепей управления. Иногда их используют в приборах для включения питания. Одна из разновидностей перекидного выключателя показана на Рис. 4.
Шнурковые выключатели, как правило, используют для управления освещением. Исполнительный элемент приводится в действие при помощи шнурка. Выключатели устанавливают под потолком, иногда встраивают в настенные светильники. Для включения светильника таким выключателем достаточно один раз дернуть за шнурок.
Клавишный выключатель
Рис. 2 Клавишный выключатель
Показанный на Рис. 2 выключатель состоит из одноклавишного и двухклавишного выключателей, установленных в общую рамку. Одноклавишный выключатель содержит один контакт по схеме 1, а двухклавишный – два контакта по схеме 5.
Поворотный выключатель
Рис. 3 Поворотный выключатель
Выключатели с поворотным исполнительным элементом (Рис. 3) обычно имеют контактные группы по схемам 2 и 3. Показанный на рисунке выключатель имеет три контакта по схеме 3 и два положения: включено и выключено. Часто поворотные выключатели имеют более двух положений.
Перекидной выключатель
Рис. 4 Перекидной выключатель
Перекидные выключатели (Рис. 4) имеют самые разнообразные схемы контактов. Часто эти выключатели имеют среднее положение с контактами по схеме 4. Могут иметь две группы таких контактов.
Во второй части статьи будут рассмотрены: маркировка выключателей и требования к контактным зажимам для присоединения проводников.
Выключатели
Промышленность выпускает большое количество разнообразных выключателей, различающихся по назначению, внешнему виду, коммутируемому току, способу управления (воздействия на выключатель), количеству контактов и схеме их соединения, способу монтажа, зажимам для подключения проводов, степени защиты от пыли и влаги, и некоторым другим, менее важным с точки зрения потребителя параметрам.
Выключатели для управления световыми приборами являются одними из наиболее распространенных изделий электротехники. От их надежной работы во многом зависит работоспособность осветительных сетей жилых, общественных и производственных зданий. В данной статье рассмотрены основные типы выключателей и схемы их контактов.
Приведенные номера схем выключателей и их названий соответствуют ГОСТ Р 51324.1-2005. (С января 2014 г. действует ГОСТ Р 51324.1-2012).
Стандарты, устанавливающие требования к выключателям регулярно (раз в несколько лет) обновляются, поэтому всегда надо смотреть актуальные версии нормативных документов.
Использование выключателей в жилых и общественных зданиях регламентируется требованиями свода правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» (с Изменениями N 1, 2, 3).
При изучении вопросов, связанных с выключателями, могут быть полезны статьи:
Управление освещением из нескольких мест
Управление освещением кнопочными постами
Схемы контактных групп
Наиболее распространенные схемы контактов выключателей показаны на Рис.
1
Схемы контактов выключателей
Рис. 1 Схемы контактов выключателей
Схема 1. Выключатель однополюсный. Простейшая и одновременно самая распространенная схема выключателя. Содержит один контакт, управляемый одним исполнительным элементом.
Схема 2. Выключатель двухполюсный. На схеме контакты соединены штриховой линией. Это показывает, что выключатель имеет один исполнительный элемент – например одну клавишу. И соответственно оба контакта переходят из одного рабочего положения в другое (например, из положения «Включено» в положение «Выключено») всегда одновременно.
Схема 3. Выключатель трехполюсный. Содержит три контакта, управляемых одним исполнительным элементом. Такие выключатели используют для коммутации трехфазных цепей, например для ручного управления электродвигателями.
Схема 03. Выключатель трехполюсный с коммутируемой нейтралью. В таком выключателе контакт для подключения нулевого рабочего проводника обозначают символом «N».
Конструкцию выключателя делают такой, что бы цепь нулевого рабочего проводника включалась первой и выключалась последней. Цепи защитных проводников разрывать выключателями недопустимо.
Схема 4. Переключатель однополюсный на два направления, имеющий положение «Выключено». Переключатель используется для поочередного включения двух цепей. Имеет возможность выключать обе цепи.
Схема 5. Выключатель однополюсный для двух цепей с общим вводом. Это широко распространенный выключатель с двумя независимыми исполнительными элементами. Например, двухклавишный выключатель для включения люстры.
Схема 05. Выключатель однополюсный для трех цепей с общим вводом. Имеет три самостоятельных механизма, содержащих контакт и исполнительный элемент. Это может быть трехклавишный выключатель.
Схема 6. Переключатель однополюсный на два направления. Переключатель позволяет осуществлять включение и выключение светильника из двух разных мест. Его использование совместно с переключателем по схеме 7 описано в статье Управление освещением из нескольких мест.
Схема 6/2. Переключатель двухполюсный на два направления. Содержит два переключателя по схеме 6, управляемых одним исполнительным элементом. Бывают разновидности таких переключателей, в которых задействовано два независимых исполнительных элемента. Каждая контактная группа при этом управляется отдельно, например двумя клавишами.
Схема 7. Переключатель реверсивный на два направления (другое название – промежуточный выключатель). Используется для управления освещением из трех и более мест совместно с переключателями по схеме 6. Этот переключатель может быть построен из переключателя по схеме 6/2. Для этого устанавливают внешние перемычки.
Типы выключателей
В зависимости от метода воздействия на исполнительный элемент выключателя — часть, на которую нажимают, поворачивают или перемещают каким либо образом с целью изменения положения контактов, выключатели могут быть: клавишные, кнопочные, поворотные, перекидные и шнурковые.
Клавишные выключатели широко используют для управления освещением в жилых и общественных зданиях.
Их контактные группы обычно соответствуют схемам 1, 5, 05, 6 и 7. Они имеют наиболее эстетичный вид. Такие выключатели выпускают различных фасонов и цветовых оттенков. Пример клавишного выключателя показан на Рис. 2.
Кнопочные выключатели в быту используют гораздо реже – это, прежде всего кнопка звонка. На промышленном оборудовании их используют для управления технологическими установками и станками.
Поворотные выключатели. Их часто используют для включения светильников в производственных зданиях, цехах и подвалах. Также широко используют для коммутации цепей управления и силовых цепей. Исполнительный элемент в таких выключателях сопряжен с валом. Для включения (выключения) нагрузки вал поворачивают на определенный угол. Такой выключатель показан на Рис. 3.
Перекидные выключатели. Их название произошло от английского слова tumble – опрокидываться. В основном это малогабаритные тумблеры, используемые чаще для коммутации различных цепей управления.
Иногда их используют в приборах для включения питания. Одна из разновидностей перекидного выключателя показана на Рис. 4.
Шнурковые выключатели, как правило, используют для управления освещением. Исполнительный элемент приводится в действие при помощи шнурка. Выключатели устанавливают под потолком, иногда встраивают в настенные светильники. Для включения светильника таким выключателем достаточно один раз дернуть за шнурок.
Клавишный выключатель
Рис. 2 Клавишный выключатель
Показанный на Рис. 2 выключатель состоит из одноклавишного и двухклавишного выключателей, установленных в общую рамку. Одноклавишный выключатель содержит один контакт по схеме 1, а двухклавишный – два контакта по схеме 5.
Поворотный выключатель
Рис. 3 Поворотный выключатель
Выключатели с поворотным исполнительным элементом (Рис. 3) обычно имеют контактные группы по схемам 2 и 3.
Показанный на рисунке выключатель имеет три контакта по схеме 3 и два положения: включено и выключено. Часто поворотные выключатели имеют более двух положений.
Перекидной выключатель
Рис. 4 Перекидной выключатель
Перекидные выключатели (Рис. 4) имеют самые разнообразные схемы контактов. Часто эти выключатели имеют среднее положение с контактами по схеме 4. Могут иметь две группы таких контактов.
Во второй части статьи будут рассмотрены: маркировка выключателей и требования к контактным зажимам для присоединения проводников.
21.06.2014 г.
К Части 2 статьи
К ОГЛАВЛЕНИЮ (Все статьи сайта)
Двухполюсные автоматические выключатели
По
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 08.06.21
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Амазонка
Автоматические выключатели — это защитные выключатели, которые защищают все электрические цепи в вашем доме. Стандартные выключатели бывают двух типов: однополюсные и двухполюсные. Однополюсные выключатели рассчитаны на 120 вольт и 15 или 20 ампер.
Они управляют стандартными цепями освещения и розеток, а также некоторыми цепями электроприборов в доме. Сами выключатели относительно узкие и занимают один слот в коробке выключателя дома. С другой стороны, двухполюсные выключатели обычно рассчитаны на ток от 20 до 60 ампер и обеспечивают питание 240 вольт для крупных бытовых приборов, таких как электрические сушилки и плиты.
Что такое двухполюсный автоматический выключатель?
Двухполюсные выключатели — это выключатели «двойной ширины», которые занимают два слота в блоке выключателя. У них есть тумблер, который в два раза длиннее тумблера на однополюсных выключателях.
Функциональность
Внутри коробки выключателя или основной сервисной панели находятся металлические пластины под напряжением, называемые «горячими» шинами. Каждый полюс или точка соединения на стержнях несет 120 вольт электричества. Когда установлены однополюсные выключатели, они защелкиваются на одном полюсе для получения 120 вольт.
Двухполюсные выключатели защелкиваются на два полюса, что в сумме дает 240 вольт. Электропроводка, которая подключается к двухполюсным выключателям, содержит два «горячих» провода. Каждый из них подключается к клемме выключателя и защищен половиной выключателя. Если на одном из этих проводов возникает неисправность или другая проблема, сработает соответствующая половина выключателя. Это приводит к тому, что другая половина выключателя срабатывает одновременно, потому что две половины связаны вместе одним стержнем выключателя или переключателем. Это эффективно отключает соединение с обоими полюсами шины, одновременно отключая всю цепь.
Нажмите «Воспроизведение», чтобы узнать, как установить двухполюсный автоматический выключатель
Сдвоенные выключатели
Если вы откроете дверь сервисной панели и увидите выключатель одинарной ширины, но с двумя небольшими тумблерами, встроенными или расположенными рядом, вероятно, это тандемный выключатель. Тандемный выключатель, также называемый контрейлерным, тонким или двойным выключателем, представляет собой двойной выключатель, занимающий место однополюсного выключателя.
В отличие от двухполюсного выключателя, который обслуживает одну цепь на 240 В, тандемный выключатель обслуживает две цепи на 120 В; его нельзя использовать для подачи 240 вольт в одну цепь. Другой тип двойного выключателя — это «четырехполюсный выключатель», который обслуживает две цепи на 240 вольт, но имеет такую же ширину, как и стандартный двухполюсный выключатель.
Тандемные выключатели должны быть установлены правильно, чтобы быть законными и безопасными; они одобрены для определенных слотов на определенных панелях. Во-первых, панель должна быть рассчитана на установку тандемных выключателей, а во-вторых, тумблеры должны быть установлены в соответствующие слоты. На многих панелях только некоторые слоты подходят для тандемных выключателей. Они часто используются, когда на панели недостаточно места и кто-то хочет добавить две цепи на 120 В или добавить место для новой цепи на 240 В в другом месте панели. Если вы хотите узнать, можно ли установить на вашей панели тандемные выключатели, позвоните электрику.
и двухполюсного выключателя
Galvin Power поддерживается считывателем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше
Написал Эдвин Джонс / Факт проверен Эндрю Райтом
Вы хотите знать разницу между однополюсным и двухполюсным выключателем? И почему на вашем электрощите установлены выключатели обоих типов?
Автоматического выключателя только одного типа, несомненно, будет недостаточно для обеспечения электроснабжения вашего дома. Предположим, у вас есть однополюсная цепь выключателя в коробке выключателя.
Прочтите эту статью полностью, чтобы узнать больше о разнице между однополюсным и двухполюсным выключателем.
Содержание
- Двухполюсный и однополюсный выключатель
- Что такое однополюсный выключатель?
- Что такое двухполюсный выключатель?
- Что такое центр нагрузки?
- Заключение
Основное различие между однополюсным и двухполюсным выключателем заключается в их мощности.
- Однополюсные выключатели обычно используются для маломощных приборов, так как они могут обеспечивать ток от 15 до 20 ампер и напряжение 120 вольт.
Вам нужно будет установить оба типа выключателей в электрощит, чтобы одновременно включать бытовые приборы и зажигалки. Тем не менее, несмотря на разную мощность, эти выключатели выполняют одну и ту же функцию: оберегать любую электрическую цепь в вашем доме. Оба прерывателя немедленно срабатывают при обнаружении короткого замыкания или перегрузки в цепи.
Помимо стандартных автоматических выключателей, вы также можете найти эти однополюсные и двухполюсные выключатели в автоматических выключателях со вставной нейтралью. Как в стандартных, так и в штекерных выключателях нейтрали используется один провод под напряжением для однополюсных выключателей и два провода под напряжением для двухполюсных выключателей, но они имеют разные установки нейтрали.
Если в стандартном автоматическом выключателе используется один нейтральный провод, который необходимо подключить к шинам, вилка на нейтральном выключателе не использует один нейтральный провод.
Помимо соединения с одним нейтральным проводом, вилка на выключателе нейтрали имеет удобные зажимы для прямого соединения нейтрали с шинами.
Кроме того, существуют также прерыватели цепи замыкания на землю (GFCI) и прерыватели цепи дугового замыкания (AFCI) для однополюсных и двухполюсных автоматических выключателей. Эти выключатели имеют расширенные функции, которые помогают сделать вашу цепь намного безопаснее.
Однако эти выключатели немного отличаются от стандартных выключателей и подключаются к выключателю нейтрали из-за того, что косичка подключается к заземляющей шине.
Выключатель GFCI предназначен для немедленного отключения электричества в цепи при обнаружении замыкания на землю. Эта функция защищает от поражения электрическим током или поражения электрическим током.
С другой стороны, автоматический выключатель AFCI обнаруживает дуговое замыкание, такое как перегрев проводки и короткое замыкание, которые могут привести к возгоранию и повреждению вашего имущества.
Существуют другие типы автоматических выключателей, которые имеют более двух полюсов. Существуют трехполюсные выключатели, трехполюсные и нейтральные, а также четырехполюсные.
Эти выключатели, в том числе TP, TPN и 4P, имеют разные характеристики и функции. Вы можете не найти некоторые из них в домашней электрической цепи, поскольку они в основном используются в промышленных установках с более высоким напряжением в сети.
Как правило, однополюсный автоматический выключатель представляет собой тип выключателя, размер которого подходит для одного гнезда вашей панели.
Он имеет один выключатель и должен подключать только два провода, один для горячей шины и один нейтральный провод. Этот выключатель рассчитан на ток от 15 до 20 ампер для одной цепи, обеспечивающей напряжение 120 вольт.
Однополюсный выключатель в основном используется для цепи общего освещения домов. Кроме того, его также можно установить в стандартную розетку с двухщелевой розеткой. Его можно использовать для некоторых цепей с более низким напряжением для питания небольших приборов с номинальным напряжением 120 или 110 вольт, но не для более высокого напряжения, такого как фены для волос на 220 вольт.
Двухполюсные автоматические выключатели — это выключатели, которые занимают два слота однополюсных выключателей. Он имеет мостовой выключатель и состоит из двух горячих шин и одного нейтрального провода в качестве третьего провода для его системы электропроводки.
Он также рассчитан на ток от 20 до 60 ампер и в основном имеет одноконтурную сеть 240 В для питания большинства электрических розеток для ваших мощных приборов, таких как кондиционеры, электрические плиты, фены и многое другое.
Указывает на то, что двухполюсный выключатель вырабатывает 240 вольт за счет объединения двух отдельных автоматических выключателей. Каждая клемма двойного выключателя защищена половиной выключателя. Мостовой переключатель выключателя обладает отличной функцией, которая защищает всю цепь.
Например, если сработает одна сторона выключателя, другая половина двухполюсного выключателя также сработает незамедлительно, чтобы защитить вашу цепь.
Если вы заметили двухполюсный автоматический выключатель с одним выключателем, это значит, что его мостовое соединение уже находится внутри корпуса автоматического выключателя, скрытого от глаз. Этот двухполюсный выключатель с одним выключателем также имеет те же функции и характеристики, что и стандартные двухполюсные выключатели
Это видео от Circuit Breaker Wholesale также поможет вам лучше понять однополюсные и двухполюсные выключатели. Хотя видео короткое, он обсуждает всю основную информацию о двух типах автоматических выключателей.
Что такое центр нагрузки?Центр нагрузки — это место, где вы будете устанавливать автоматические выключатели и управлять первичным подключением вашей цепи. Текущие номинальные значения центра нагрузки обычно составляют от 40 до 600 ампер для жилых помещений. В нем используются вставные автоматические выключатели, которые можно использовать как однополюсные или двухполюсные выключатели.
Он также отвечает за подачу электроэнергии в каждую цепь электрической системы вашего дома.
Помимо безопасности, которую обеспечивает автоматический выключатель, вы также защищены центром нагрузки, закрывая все ответвленные цепи и предотвращая их контакт друг с другом.
Однако центры нагрузки ограничивают установку выключателя. Это связано с тем, что вы можете установить только автоматический выключатель, номинал которого не превышает номинал вашего основного автоматического выключателя. Установка гораздо более высокого номинального тока, чем у главного выключателя, может привести к перегрузке цепи и повреждению всей электрической системы.
Вы также можете найти панель, которая немного отличается от обычных центров нагрузки. Эти щиты соответствуют стандартам панелей выключателей UL и NEC, но в них используются выключатели с болтовым креплением вместо защелкивающихся, используемых в обычных электрических щитах.
Заключение Вам не нужно знать, что лучше между однополюсным и двухполюсным выключателем, поскольку они оба необходимы в любой электрической системе.
