Схема подключения двойного выключателя на 2 лампы
Автор Alexey На чтение 7 мин Просмотров 2.4к. Опубликовано Обновлено
Содержание
- Требуется схема
- Предварительные условия
- С чего начать?
- Определение контактов способом тестирования
- Выступающие провода
- Распределительная коробка
- Подключение без распределительной коробки

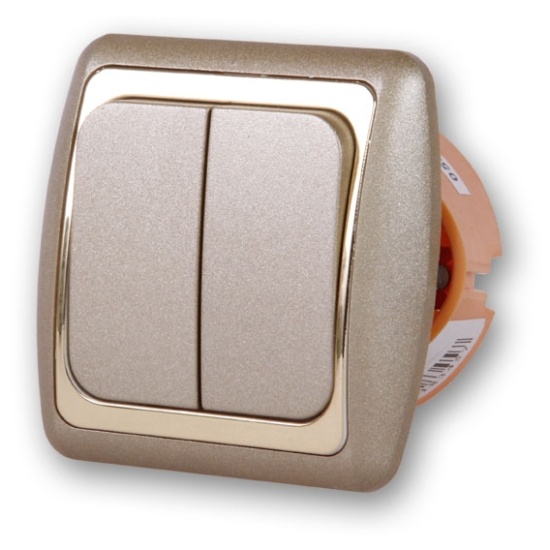

Двухклавишный выключатель являет собой пару независимых одинарных выключателей, совмещённых в единой конструкции.
Выгода от его применения очевидна – для скрытой установки требуется одна монтажная коробка (подрозетник), и не нужно проделывать дополнительно отверстие в стене, особенно, если она бетонная, да и цена одного спаренного ниже, чем двух отдельных.
Применяется для включения рядом стоящих секций освещения, — это могут быть ванная и туалет, лампочки в коридоре, группы светодиодных источников света или люстра, имеющая раздельное включение ламп.
Для правильного и надёжного подключения нужно прежде себе представить себе весь алгоритм действий, и для этого должна быть нарисована схема. Опытный электрик может делать такие простые электротехнические работы и без бумажки с рисунком, но только потому, что он «нарисован» в его памяти благодаря опыту работы. Для новичка же будет правильным начать с листка бумаги.
Схема подключения двухклавишного выключателя светаПредварительные условия
Имеем приходящие от щитка фазу и ноль, сразу обозначаем их соответствующим цветом. Если проводка одноцветная, нужно обязательно выяснить, где находится фаза с помощью индикатора.
Запрещается подавать фазное напряжение на электроприбор, минуя выключатель – от этого зависит безопасность.
После определения принадлежности проводов нужно не забыть их обесточить. Как правило, выключатели подключаются с помощью распределительной коробки, в которую заходят сетевые провода. Допустим, подключаются разные группы электроосветительных приборов, и кабели к ним уже проложены, осталось подвести их к местам соединений в указанных на схеме точках.
Также должны быть уложены провода, спускаемые к выключателю, и выведенные через зафиксированный подрозетник. Нельзя сначала делать подключение, а потом уже проводить укладку и фиксацию электропроводки – от механических воздействий может пострадать контакт, или даже отломиться провод так, что его уже нельзя будет подтянуть к точке соединения.
С чего начать?
Ответ на вопрос, как подключить двухклавишный выключатель, состоит из двух частей:
- монтаж проводов в распределительной коробке наверху;
- подключение внизу клемм самого выключателя к коммутируемым проводникам.
Принципиальной разницы, с чего начинать нет. Но лучше начать с выключателя, потому что потом, делая подключения в коробке, имея тестер, проще найти общий провод и коммутируемые линии, переключая клавиши. Но внизу, имея выходящую из распределительной коробки одноцветную проводку, определить точки её подключения можно будет только опытным путём.
При прокладке провода к двойному выключателю света необходимо его прокладывать трехжильным проводом
Определение контактов способом тестирования
Сердцевина имеет три контакта, как правило, они соответствующе обозначены, может быть даже нарисована схема. Если по какой-то причине визуально невозможно определить принадлежность клемм, или это нужно сделать с уже подключёнными проводами к выключателю в коробке, то их определяют с помощью тестера.
Для этого клавиши переводят в выключающее положение, подсоединяют измерительные щупы и включают одну из клавиш. Если ничего не происходит, её возвращают в исходное положение, включают другую.
Если и в этом случае нет сигнала, то включают клавиши одновременно, — ток потечёт через замкнутые контакты и соединительную шину общего контакта.
Таким образом, щупы указывают на две коммутационные линии. Тогда один из щупов переставляют на найденный общий контакт, и путём поочерёдного включения определяют левую и правую клавиши. Опытным путём нужно найти такое расположение, чтобы один щуп всегда оставался на одной общей клемме, а другой по очереди показывал срабатывание каждой клавиши.
Важно их не перепутать, хоть для люстры это не имеет особого значения, но будет неудобно, если свет слева будет включаться правой кнопкой, и наоборот.
Выступающие провода
Подключение настенного выключателя не вызывает особых проблем. В случае скрытой установки, решение, как подключить двойной выключатель сводится к ответу на вопрос: «На какую длину должны выступать провода из подрозетника?»
Выступающие провода из под розетника примерно 10-20 смЕсть такое негласное правило электромонтёров: провод должен свободно доставать до соответствующих клемм повёрнутого клавишами вниз выключателя, горизонтально прислонённого к нижней точке монтажной коробки.
Таким образом, сердцевина выключателя будет поворачиваться как бы на горизонтальной оси, входя вместе с проводами в подрозетник.
Некоторые электрики дают провода с запасом и сгибают их в виде пружинящей змейки. Главное, чтобы выключатель свободно входил вовнутрь, и не упирался в провода. Само собой, подключать их клеммам нужно очень тщательно, иначе в момент установки они могут выскочить из клемм.
Вставленный до упора выключатель, придерживая рукой, фиксируют с помощью равномерно закручиваемых болтов, распирающих скобяные зажимы. Фиксация должна производиться только в том случае, если сам подрозетник уже надёжно закреплён. Завершает установку прищёлкивание клавиш.
Распределительная коробка
Для соединения проводов в указанных на схеме точках можно применить скрутку, заизолировав её изолирующей лентой, но надёжность и эстетический вид будет не на самом высоком уровне.
Способы скрутки проводовВместо изоленты можно применить термоусадочную трубку – стягиваясь, она прижмёт потуже контактируемые поверхности, что добавит надёжности контакту.
Применять скрутку нежелательно, если существует возможность ошибки – при раскручивании проводов металл жилы трескается, теряет прочность и проводимость.
Нельзя таким способом соединять одножильные и многожильные провода – в таком случае их лучше припаивать или применять опрессовку специальными гильзами. И уж совсем недопустимо скручивать вместе медь и алюминий – в точке контакта будут происходить электрохимические коррозионные процессы, ведущие к потере контакта. Как альтернативу скрутке можно применить самозажимные соединения WAGO.
Колодка в коробке – простое решение
Часто распределительные коробки продаются вместе с монтажными колодками, имеющими набор клемм для удобного подключения проводов.
Тип и разновидность значения не имеют, главное, чтобы они выдерживали напряжение и ток, и подходили для материала стены. Подключение осуществляем, как на вышеприведённой схеме, в указанных точках соединяя соответствующие провода.
Начинаем с фазного проводника, заводим на клемму, зажимаем, и тут же на неё подключаем провод от выключателя.
Потом повторяем эту процедуру для остальных клемм. Всегда важно маркировать провода, это сэкономит время на определение их принадлежности.
Подключение без распределительной коробки
Согласно ПУЭ, всегда должен быть доступ к распределительным коробкам. В домах и квартирах, где эстетичность выходит на первый план, крышка на стене не будет вписываться в композицию стиля, диссонируя с окружающей обстановкой. Заклеить дорогими обоями тоже не лучшее решение – при необходимости доступа их придётся сорвать.
Поэтому, в последнее время стали применять прогрессивные методы подключения выключателей, требующие немного больше кабеля, но зато исключающие распределительную коробку. Дело в том, что используется углублённый подрозетник, и все соединения осуществляются в нём.
Углубленный подрозетник вместо распред коробкиФазный провод заводится сразу на общую клемму выключателя, провода идущие к лампочкам тоже подключаются непосредственно на коммутированные выходы, в подрозетнике осуществляется только соединение нулевых проводников.
При достаточной сноровке такой способ подключения можно осуществить и в монтажной коробке обычного размера.
При замене выключателя старый провод может отломаться. Удлинить его можно с помощью такого клеммника:
