Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Содержание

1. Устройство и принцип работы
2. Схема управления освещением с двух мест
3. Порядок монтажа
4. Схема управления освещением с трех мест
5. Схема управления освещением из четырех мест
6. Схема подключения трехклавишного проходного выключателя
7. Полезные видео по теме

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).

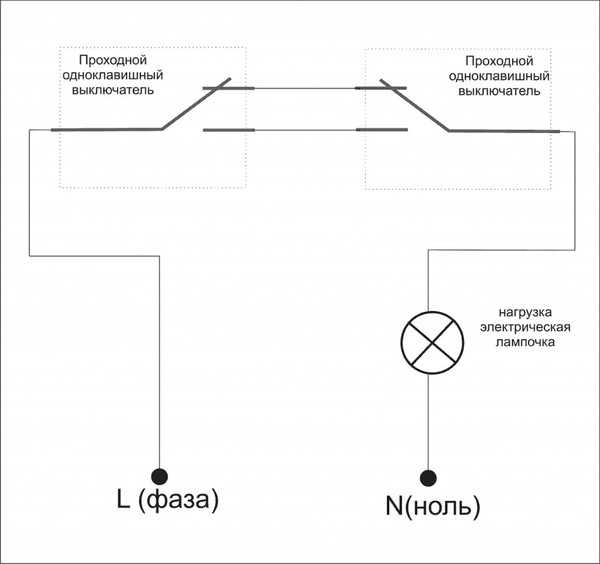

• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

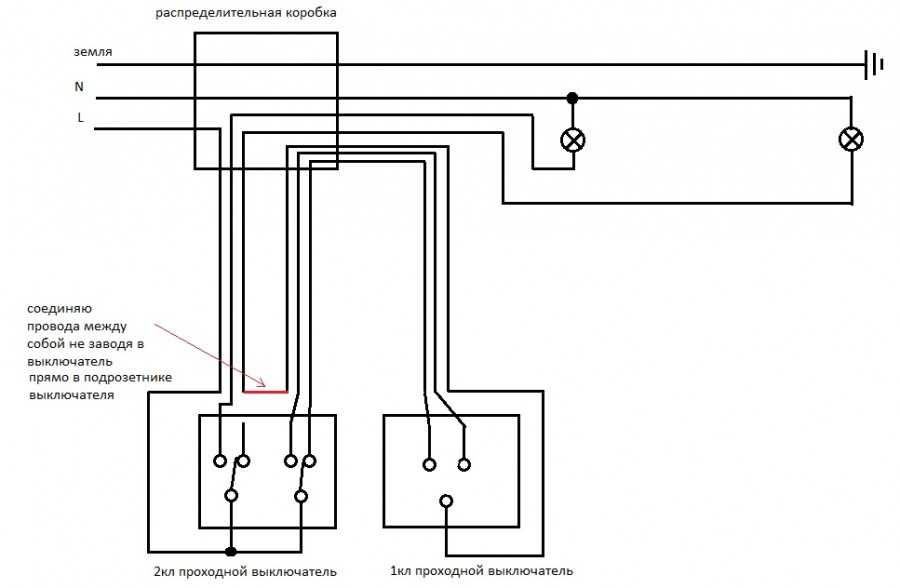

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Схема подключения проходного двухклавишного выключателя

Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

Содержание

• Область применения
• Устройство и разновидности
• Схема подключения
• Особенности монтажа

Область применения

Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

Устройство и разновидности

обычный

Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

с подсветкой

Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

сенсорный

При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные.

Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

Схема подключения

Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

схема подключения проходного выключателя

1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.

Подробный разбор схемы подключения смотрите в этом видео:

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

1. Обесточьте помещение, в котором будете производить работы.
2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Схема двухклавишного выключателя

Человек старается сделать все в своей жизни максимально комфортным, это касается и электропроводки в доме. При ремонте подбираем красивые светильники, выключатели под общий интерьер, блоки розеток, устанавливаем розетки с защитными шторками и выключатели с подсветкой, чтобы их было удобно найти в темном помещении. Но пока не многим приходилось сталкиваться с таким понятием, как двухклавишный выключатель. Это устройство действительно делает наше общение с электричеством более удобным, поскольку позволяет управлять одними и теми же светильниками из нескольких разных мест.

Такой прибор заслуживает отдельного подробного разговора, поэтому давайте разберемся, для чего он нужен, где устанавливается, какие виды бывает и как подключить двухклавишный проходной выключатель к электрической бытовой сети.

Содержание

• Область применения
• Устройство и разновидности
• Схема подключения
• Особенности установки

Область применения

Двухклавишный проходной выключатель устанавливается в помещениях больших по площади или длине, где будет удобнее управлять освещением с двух мест. Давайте посмотрим на некоторые примеры.

Допустим, у вас есть огромная гостиная с большой люстрой и точечными светильниками, установленными по периметру комнаты. Выключатель, как и положено, стоит на входе в комнату — вошли, нажали нужную кнопку, загорелась люстра или групповые светильники. Пройдя в другой конец гостиной, где, например, есть лестница на второй этаж, было бы очень удобно выключить свет, не возвращаясь в начало комнаты. Вот для чего нужен этот двухклавишный переключатель. Один проходной прибор находится на входе, который вы включаете при входе в комнату, второй монтируется на выходе из гостиной для выключения освещения с этого места.

Аналогично применяется схема подключения проходного выключателя на 2 места для длинных коридоров. Его часто используют в частных мини-гостиницах и гостиницах, гостевых домах на курортах, когда в длинном помещении несколько комнат, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. На входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второго, пройдя через все помещение, не нужно будет возвращаться для отключения.

Оказывается очень удобно устанавливать проходной двойной выключатель в двухэтажном домостроении. Коммутационные устройства устанавливаются на первом и втором этажах (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов — люстры с более ярким освещением и точечные светильники с приглушенным светом, которых будет достаточно, чтобы подняться по лестнице, не спотыкаясь. Каждая клавиша включает подсветку определенной группы ламп. Управление происходит с этажа, на котором в данный момент находится человек.

Также такой выключатель можно установить на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка дом, а в конце беседка, между ними дорожка с фонарями. В темноте нужно подойти к беседке, включить проходной выключатель, расположенный где-то на стене дома, пройтись по освещенной садовой дорожке, а затем выключить освещение с беседки. Пока вы находитесь в беседке, лампочки не горят зря и не накручивают лишнее электричество. Точно так же потом вы возвращаетесь, сначала включили освещение дорожек в беседке, а потом выключили. с выключателем на доме. Освещение дорожек можно сделать более ярким с помощью подвесных светильников и приглушить, с помощью точечных светильников, установленных вдоль дорожек, каждый тип включается отдельной клавишей.

Устройство и разновидности

обычные

Как правильно определить проходной коммутатор? По сути, это два коммутационных аппарата, управляющих одним осветительным прибором (или группой).

Если посмотреть на двухклавишный бытовой выключатель, то внешне он абсолютно ничем не отличается от обычного аппарата. Он также состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). А основные функции у него те же — разорвать или замкнуть электрическую цепь.

Но из обычного выключателя сделать проходной никогда не получится, у второго более сложная схема подключения. Обычный двухкнопочный выключатель имеет три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны быть подключены фазные провода ламп). Прямоточная модель имеет шесть контактов.

с подсветкой

Если нажать на клавишу обычного аппарата, то между источником напряжения и лампой создается замкнутая цепь, в результате чего появляется освещение. Проходной вариант имеет внутренний подвижный контакт (перекидной), при нажатии на клавишу он одновременно размыкает одну цепь, и замыкает вторую, то есть перекидывается с одной клеммы на другую. В данном случае вторая цепь — это контакты спаренного выключателя, т. к. проходное коммутационное устройство не работает как самостоятельное устройство.

сенсорный

Выбирая модель проходного выключателя, обратите внимание, что кроме клавишных моделей есть и сенсорные. Они дороже, поэтому ориентируйтесь здесь на свои финансовые возможности.

Модели

с подсветкой считаются очень удобными в использовании; вам не придется долго искать такое устройство в темной комнате. Каждая клавиша имеет светящееся окошко, указывающее расположение переключателя.

Схема подключения

Сначала несколько основных принципов, чтобы вы поняли саму суть проходного выключателя.

соединение с автоматическим выключателем

1. От каждого проходного устройства в распределительную коробку идет провод из трех жил.
2. От первого проходного выключателя одна жила подключена к фазе питающей сети.
3. Одна жила второго выключателя подключается к фазному проводу осветительного прибора.
4. Оба коммутационных аппарата электрически соединены друг с другом в распределительной коробке путем сопряжения двух оставшихся жил.

А теперь подробно рассмотрим подключение двухклавишного проходного выключателя к электрической сети.

Возьмите в руки проходной двухклавишный выключатель и внимательно осмотрите его обратную сторону. Провода подключаются к шести клеммам (то есть по три на каждую клавишу).

Все клеммы помечены. Помеченные цифрой «1» с нарисованной рядом стрелкой подключаются к тем же клеммам второго проходного выключателя. Таким же образом необходимо соединить клеммы с цифрой «2» и нарисованной рядом стрелкой с проводами. В этом случае удобно использовать четырехжильный провод.

Первый выключатель имеет еще две клеммы «L1» и «L2», к которым подключается фазный провод от питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» подключаются соответственно к двум осветительным приборам. Такие соединения выполняются двухжильным проводом.

Не забудьте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от держателей светильников.

Подробный разбор схемы подключения смотрите в этом видео:

Особенности установки

Выберите места для сквозных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы входите в это помещение, в любом случае — одним выключателем вы включаете свет, другим выключаете, они оба работают на два направления групп освещения.

Для сквозного подключения двухклавишного выключателя потребуются специальные монтажные коробки, которые утапливаются в отверстие в стене (их еще называют розеточными коробками).

Так как все соединения (а их не так уж и мало) будут производиться в распределительной коробке, то в стандартном стандарте (диаметром 60 мм) это будет сделать затруднительно, просто не хватит места, чтобы сделать необходимые переключения и аккуратно уложить его внутрь. Перед подключением двойного проходного устройства попробуйте приобрести коробку большего диаметра или спарку из двух-трех.

1. Обесточьте помещение, в котором будете выполнять работу.
2. С помощью электродрели со специальной коронкой проделайте в стене необходимые отверстия для распределительной коробки (обычно делается под потолком) и подрозетников (их принято устанавливать на уровне опущенной руки человека).
3. Для прокладки проводов с помощью болгарки сделайте канавки от распределительной коробки до мест установки выключателей и светильников.
4. Проложите провода в канавках и закрепите их алебастром. Не забудьте оставить длинные концы для обрезки и соединения.
5. Выведите провод питания в распределительную коробку, он будет иметь две жилы — фазу и ноль.
6. Выполните все необходимые подключения проводов в соответствии с приведенной выше схемой подключения. Скручивание – наиболее распространенный метод соединения среди электриков. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищают на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
7. Прочно заизолируйте все стыки специальной лентой, сверху для надежности также наденьте трубы ПВХ.
8. Установка светильников (в осветительных группах элементы освещения обычно подключаются параллельно, т. к. при последовательном соединении при выходе из строя одной лампы вся цепочка у вас не заработает).
9. Закрепить выключатели в подрозетниках, установить рамки и ключи.
10. Подайте напряжение в помещение и проверьте работу проходных выключателей. Включите первый прибор, лампы должны загореться, пройдите в конец комнаты, выключите второй выключатель, лампы должны погаснуть.

В следующем видео показано, как подключиться на практике:

И еще один пример здесь:

Если совсем разобраться, то схема подключения двухклавишного проходного выключателя не так уж и сложна. Что вам нужно, так это базовые знания электротехники, рабочий набор инструментов электрика и максимальная внимательность.

Схема подключения выключателя света Полное руководство и бесплатные шаблоны

Знания

Знайте все о схеме подключения выключателя света

Что такое выключатель света?

Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. Д. Но выключатель света был изобретен для включения или выключения домашнего освещения, и они являются настенными выключателями.

Что находится внутри выключателя света?

Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

Источник: wikipedia.org

Цвета проводов в выключателе света

Выключатель света имеет три провода.

• Белый также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
• Черный провод или иногда красный провод , также известный как горячий провод, входит в латунный винт.
• зеленый провод , провод заземления, соединяется с зеленым винтом в выключателе или электрической коробке.

Источник: www.belkin.com

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в различные форматы файлов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Как работает выключатель света?

Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. д., он включает свет. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

Подключение выключателя света

В этом разделе мы поговорим о том, как подключить выключатель света. Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

Для подключения выключателя необходимо иметь эти инструменты и оборудование.

• Выключатель света на 15 ампер
• Проволочные гайки
• Универсальный нож
• крестовая отвертка
• Инструмент для зачистки проводов
• Плоскогубцы с игольчатыми губками

Мы рассмотрим две основные конфигурации подключения выключателя света.

Питание коммутатора

На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

• Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
• Соедините два медных провода дополнительным медным проводом.
• Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
• Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
• Проделайте вышеуказанный шаг и с другими черными проводами.
• Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
• Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.

Сила света

Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

• Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
• Теперь подключите петлю черного провода к клемме в нижней части переключателя.
• Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
• Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.

Схемы подключения выключателя света

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными в отношении того, что мы видели выше.

Подключение однополюсного выключателя

Источник: www.do-it-yourself-help.com

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.

Схема подключения одного выключателя света

Если вы хотите использовать эти шаблоны, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно!

Скачать бесплатно

Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.

Проводка Два выключателя и две лампочки

Источник: www.do-it-yourself-help.com

Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

Схема подключения 2-ходового переключателя

Скачать бесплатно

Схема подключения 2-позиционного переключателя изображает проводку, которая позволяет подключать входящие и исходящие цепи таким образом, чтобы их можно было включать и выключать с любого конца. Двусторонняя коммутация обычно осуществляется между двусторонней радиосвязью и передатчиком/приемником. Эта схема — быстрый способ показать вам, как работает двухпозиционный переключатель.

Подключение нескольких выключателей света

Источник: www.do-it-yourself-help.com

Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения. Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

Схема подключения 3-ходового переключателя

Скачать бесплатно

Схема подключения трехходового выключателя представляет собой электрическую схему трехходового выключателя или трехходового автоматического выключателя. 3-позиционные переключатели управляют освещением, таким как настенные светильники, потолочные вентиляторы и комнатное освещение. Он может переключать электрические приборы, такие как кофеварки или обогреватели. Эти переключатели работают с трехштырьковой вилкой и могут иметь замочную скважину. Обычно они состоят из двух клавишных переключателей и центральной кнопки. Некоторые переключатели имеют одно положение вместо двух тумблерных переключателей.

Символы электрической схемы выключателя света

Многие символы схем подключения можно выбрать для использования при создании схем подключения выключателей света. И на электрической схеме для всего этого всегда есть свои строгие правила обозначения. Таким образом, важно изучить их значения и использование, прежде чем использовать их, и вы можете щелкнуть и изучить символы схемы подключения здесь.

Используйте EdrawMax для создания схемы подключения

Очень важно правильно подключить выключатель освещения . Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током.
