Двойная розетка подключение: Как поставить и подключить двойную розетку в один подрозетник

Двойные розетки — конструкция, виды, преимущества и недостатки двойных розеток

С развитием технологий нас окружают все больше и больше гаджетов, бытовых домашних прибор, что требует особого решения для их комфортного и безопасного подключения к сети. Электрическая розетка предназначена для соединения электроприборов к сети, а двойная — является парным устройством, объединенным одним монолитным корпусом. Ее установка позволяет решить проблему подключения, при этом такой вариант более эстетичен и безопасен, чем применение дополнительных удлинителей и фильтров. Современный ассортимент электротехнических изделий предлагает широкую линейку розеток, отличающихся по внешнему виду и техническим характеристикам.

Конструкция

Конструктивное выполнение двойной розетки включает в себя металлические контакты, закрепленные в диэлектрическом корпусе, которые находятся по краям пластины и имеют болтовое крепление. Изделие имеет один зажим и несколько распределительных планок, в результате чего электроток подается на оба гнезда одинаково, но параметр его уровня будет делиться в зависимости от мощности электроприборов.

Важно: Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если удалить соединяющую их латунную перемычку.

При этом особое внимание уделяется качественному затягиванию контактов для обеспечения безопасной эксплуатации длительное время. Некоторые модели предусматривается специальный заземляющий контакт, препятствующий возникновению электрического тока на корпусе.

Виды двойных розеток

Классификация проводится по следующим критериям:

• Защита от механического проникновения, состоит в наличии специальной шторки в закрытых розетках, которая надежно закрывает отверстия для подключения электротехнического прибора. В случае открытой розетки часто применяется накладные крышки, но она не способно полностью обеспечить защиту от детей.
• Наличие заземляющих контактов, что делает электротехническое изделие более безопасным при эксплуатации.
• По конструктивным особенностям подразделяются на встроенные и накладные, иметь разные габариты и свои особенности при установке. Скрытый вариант наиболее эстетичен, но требует больше профессиональных навыков при монтаже.

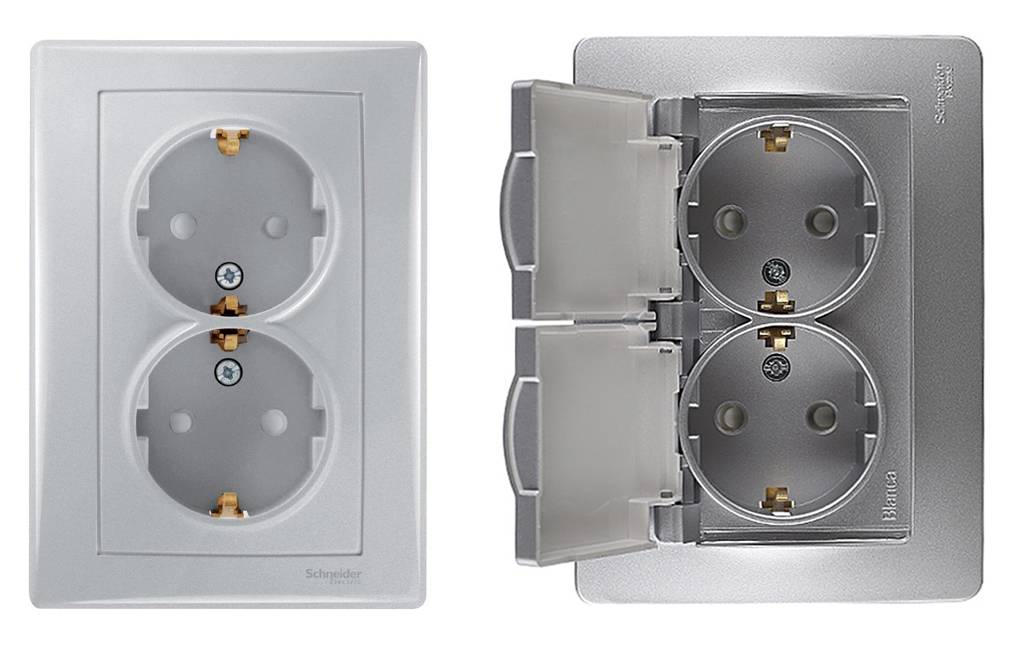

• По герметичности корпуса подразделяются на изделия высокой прочности, которые имеют специальную маркировку IP-45 и IP-55. Такие изделия допускаются устанавливать на улице.
• Дополнительные функционал включает в себя такие компоненты как таймер, который можно программировать на включение и выключения электропитания. Подстветка клавиш позволяет быстро сориентироваться в помещении в ночное время. При наличии внутренней пружины можно быстро извлечь вилку с помощью специальной корпусной кнопки.

Рекомендуемые товары

Ошибка получения цены товара «Катанка 12, марка Ст3»

Двойные розетки имеют ряд преимуществ между аналогами:

• эстетичный внешний вид и широкую линейку моделей;
• удобное использования для подключения нескольких электроприборов одновременно;
• ремонтопригодность и экономичная цена;
• возможно установка в подрозетники одинарных моделей, что не требует значительного демонтажа и сопутствующего ремонта при замене на двойные модели;
• имеют безопасное крепление и не требуют подведения отдельной проводки.

К недостаткам можно отнести:

• необходимость расчета значения максимально допустимой нагрузки;
• при частом подключении массивных вилок электроприборов конструкция постепенно расшатывается, и корпус может утратить первоначальную прочность;

Одна двойная розетка или две одинарных розетки?

При проведении ремонта следует учесть основное месторасположение розеток, а также их необходимое количество. При выборе между установки двойной или двух одинарных розеток следует учесть последующую комфортную эксплуатацию, соседние вилки не должны мешать друг другу. При этом установка одинарных розеток в ряд под одну рамку их рабочие части могут быть развернуты под прямым углом, что исключит накладывание проводов друг на друга. Модели двойной розетки уже имеют фиксированное значение расположение гнезд.

Устройство двойной розетки рассчитано для протекания тока значением до 16 А, такими же параметрами обладает и одинарная модель. Соответственно, подключение в ряд двух одинарных моделей позволяет включение одновременно двух мощных приборов, тогда как двойная розетка не рассчитана на такой вариант.

Заключение

Двойные розетки наиболее востребованы при наличии большого количества электроприборов и делают быт комфортнее и практичнее. Широкий ассортимент моделей позволит выбрать оптимальную, в соответствии с правилами эксплуатации и внешним дизайном помещения.

Специалисты Строймашсервис-Мск

Материал подготовили сотрудники smsm.ru, имеющие практический опыт работы более 25 лет со строительным оборудованием и инструментами как российского производства, так и иностранного.

Подключение двойной розетки: инструкция

Все большую популярность набирают двойные розетки, подключение которых улучшает качество быта в современных квартирах. В этой статье также представлены описания компьютерных и телефонных розеток, способы их подключения и монтажа.

Двойная розетка

Количество бытовых электроприборов в доме увеличивается, следовательно, требуется больше гнезд, куда можно их включить. Ничего сложного в установке нет, надо лишь знать элементарные правила электробезопасности и последовательность выполнения работ. Перед любыми работами с электричеством необходимо отключить напряжение в щитке (выключив автомат питания) и проверить его отсутствие индикатором напряжения.

Типы двойных розеток

По способу подключения существует два типа двойных розеток:

1. С клеммами на одну фазу и ноль, с распределительными планками (самый распространенный случай), когда величина тока делится на количество розеток. Не очень хорошо, если много потребителей большой мощности.
2. С клеммами для одной фазы и нуля на каждой розетке, без распределительных планок. Используется для параллельного подключения двух гнезд. Для этого необходимо подключить кабель только к первой розетке и сделать параллельно перемычки на вторую. Простыми словами, соединить проводом фазу первой клеммы с фазой второй, ноль первой — с нулем второй.

Выбор кабеля

Выбор кабеля перемычек очень важен. Материал провода внутреннего подключения должен совпадать с материалом входного кабеля. Если к розетке подходит медный кабель, то перемычку следует сделать медную. Если алюминиевый, то, соответственно, использовать алюминиевый провод, чтобы избежать окисления контактов. Сечение провода для перемычек также должно совпадать с сечением входного кабеля для равномерного распределения нагрузок.

Тройные розетки: полный обзор, особенности подключения,…

Технологии развиваются очень стремительно. Сейчас трудно представить жизнь без электрических…

Подготовка стены

Монтаж двойной розетки немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

1. Для крепления двойной розетки неутопленного (открытого) вида нужно лишь прикрутить корпус к стене шурупами.
2. Для крепления корпуса двойной розетки утопленного или внутреннего типа с разводящими планками (описан выше как первый вид розетки), следует высверлить в стене одно отверстие перфоратором со специальной насадкой (немного большего размера, чем подрозетник). Если стена бетонная, нужно использовать режим сверления с ударом. Если стена из кирпича или гипсокартона, то только сверление. Крепится так же, как и одинарная в один подрозетник.
3. Для крепления двойной розетки с параллельным соединением (описана выше как второй тип) следует сначала высверлить одно отверстие для первого подрозетника. Затем приложить устройство к стене и обозначить место сверления для второго подрозетника, используя уровень. Сделать второе отверстие. Далее нужно взять сверло диаметром, немного большим, чем диаметр гофры для проводов перемычки, и просверлить отверстие между двумя подрозетниками.

Подключение

Рассматривается на примере подключения двойной розетки с параллельным соединением. Для начала надо определить, где фаза, а где ноль на подведенном проводе. Для этого следует кратковременно включить автомат питания и проверить наличие напряжения индикаторной отверткой. Снова отключить электричество. Каждый провод завести в подрозетник через разные отверстия. Подключение двойной розетки производится в самом корпусе. Нужно проложить в паз между двумя подрозетниками кусок кабеля для перемычки, отрезанный на нужную длину. Лучше всего провода зачистить стриппером (ручной инструмент для аккуратной зачистки) на 1,5 см от края и обжать наконечниками при помощи кримпера (ручной инструмент для обработки концов кабеля), закрепить в клеммы розетки. Если специального оборудования нет, можно зачистить провод от изоляции острым ножом, стараясь не повредить жилы, скрутить концы проводов пальцами и облудить паяльником.

Схемы подключения розеток в вашем доме

В домах устанавливаются розетки разных типов. Чтобы самостоятельно осуществить подключение, важно…

После того как кабель будет приготовлен к подключению, двойную розетку подносят к подрозетнику и прикручивают входящие провода к первому гнезду. Важно прикрутить фазу на один контакт, а ноль — на другой. Затем от первой розетки протягивают через паз в стене (высверленный ранее) провода перемычки ко второй розетке и подключают к клеммам. Соответственно, фазу — к фазе, ноль — к нулю. Подключение двойной розетки с заземлением отличается наличием еще одного проводка желто-зеленого цвета. Он приходит к подрозетнику и соединяется с пластиной заземления на розетке, обхватывает лапками вилку с наружной стороны.

Подключение двойной розетки без заземления возможно, но нежелательно, так как есть риск перегорания электроприборов при коротком замыкании и поражения человека электрическим током. Тем не менее в старых домах заземление в проводке не предусмотрено, и большинство жителей обходится без него.

Узнаем как подключить розетку: пошаговая инструкция

Эта статья содержит информацию о существующих способах подключения розеток. Также дается пошаговая…

Бывают случаи, когда необходимо подключение двух двойных розеток. Тогда все они соединяются параллельно, либо покупается сетевой фильтр на четыре и более гнезд.

Закрепление в стене

Важно надежно закрепить подрозетник в отверстии стены, чтобы не произошло вытаскивания розетки в процессе эксплуатации. Для этого лучше всего использовать алебастр, который можно купить в магазине. Развести его с водой до получения густой пасты, затем намазать смесь в отверстие для подрозетника. После этого вставить подрозетник в стену на алебастр и обязательно выровнять его по уровню. Чтобы смесь подсохла, необходимо подождать час-полтора и только потом устанавливать розетку. Она крепится к подрозетнику лапками с винтами – вставляется розетка, затягиваются болты крепления. Завершающий этап – установка декоративной панели.

Выключатель

Иногда требуется совместить двойной выключатель с розеткой, подключение такого устройства часто необходимо в коридоре около санитарной комнаты. Чем отличается его монтаж от подключения обычной розетки? Во-первых, необходимостью высверливать овальное отверстие в стене для подрозетника (кстати, последний должен быть тоже овальной формы), во-вторых, подключением большего количества проводов.

К подрозетнику подходят провода с фазой и с нулем, еще к каждому выключателю подводятся по два провода от осветительного оборудования (например, из коридора и санузла). Последовательность работы такая же, что и в случае подключения двойной розетки. Отличается лишь схема подключения.

Интернет-розетка

Современные компьютерные розетки обозначаются аббревиатурой 8P8C: из английского — 8 позиций, 8 контактов, имеют фиксатор, применяются для соединения различных объектов в сеть. Подключается четырехпарный кабель – витая пара. Рассматривается подключение двойной компьютерной розетки T 568 B, так как ее чаще всего используют в России.

Обрезается кабель на нужную длину, удаляется наружная изоляция примерно на 5 см. Разматываются витые пары на необходимое для заделки в розетку расстояние. С задней стороны коннектора находятся прорезающие контакторы, в которые зажимаются провода. При нажатии происходит разрезание изоляции двумя острыми ножами и обеспечивается надежный контакт жилы с клеммой. Необходимо соблюдать распиновку коннектора по цветам жил. В розетке нарисованы цвета – какие провода в какие контакты нужно вставлять. Выбирать надо вариант B (для розетки T 568 B). Заделка контактов производится тыльной стороной канцелярского ножа или тонкой плоской отверткой, но лучше всего использовать специальное устройство для заделки и обрезки витой пары. Это устройство сильно улучшает качество работы и экономит время монтажника. Просто нужно надавить сверху до щелчка, и дело сделано. После зажима проводов ненужные концы обрезаются.

Перед монтированием розетки к стене можно перестраховаться и прозвонить контакты мультиметром, чтобы потом не разбирать конструкцию. В зависимости от исполнения коннектора – внутреннего или внешнего — корпус крепится либо в обычный подрозетник (пластиковыми распорками с зубцами), либо на поверхность стены (болтами или двусторонним скотчем). Сверху закрывается крышкой. Подключение двойной интернет-розетки отличается тем, что подсоединяются два кабеля: каждый — к своему гнезду, также соответственно цветовым маркерам на коннекторе.

Телефонная розетка

Телефонная розетка легче в подключении, чем электрическая, и напряжение в телефонной линии не представляет опасности для жизни (в режиме ожидания – 60 В). Отключить телефонную линию часто не представляется возможным, поэтому нужно соблюдать требования по электробезопасности при работе. Необходимо помнить, что в момент входящего вызова напряжение в цепи составляет 120 В.

Розетки бывают разных типов, предлагается рассмотреть самый распространенный вариант – 6P2C (RJ11), представленный на фото. Для того чтобы подсоединить телефонную розетку, нужно выполнить несколько пунктов:

1. Открыть крышку корпуса розетки, открутив крепежный болт.
2. Для корпуса внутреннего исполнения сначала необходимо установить монтажную капсулу, перед этим высверлив отверстие в стене для нее специальной насадкой на дрель. К этому отверстию проводится кабель, предпочтительнее четырехжильный, и оставляется хвост 15 см. Чтобы корпус розетки держался крепко, нужно посадить его на алебастр, но при монтаже в гипсокартон используются крепления самого корпуса. Лучше всего проложить провод под слоем штукатурки, подальше от силового кабеля.
3. Перед подключением провода к розетке идеальным вариантом будет надеть на зачищенные (5 мм) концы жил специальные наконечники и обжать их с помощью кримпера (клещи для обжимания). А зачищать лучше стриппером (ручной инструмент для зачистки кабеля). Если такого инструмента под руками нет, для зачистки можно использовать острый нож.
4. Телефонный кабель присоединяется к клеммам розетки с красным и зеленым проводами. К красному проводнику подводится минус, а к зеленому – плюс. Самый обычный мультиметр поможет определить, где минус, а где плюс сети. В большинстве современных телефонных аппаратов полярность неважна, но, если была перепутана полярность и телефон не заработал, ничего страшного нет. Следует поменять провода сети местами и проверить работоспособность еще раз.
5. Закрутить на болт крышку корпуса.
6. Проверить наличие связи.

Подключение двойной телефонной розетки ничем не отличается от одинарной, потому что различия схемы уже присутствуют в самом корпусе.
