Дверные петли как отрегулировать: Регулировка петель различных видов

Содержание

Как отрегулировать петли на входной пластиковой двери?

Регулировки пластиковых дверей

Зачастую при монтаже или эксплуатации пластиковых дверей появляются технические неполадки, из-за которых отказывают открывающие механизмы. На это влияют усадка здания, неправильная установка или эксплуатация. Небольшие отклонения можно исправить самостоятельно. Узнайте, как отрегулировать пластиковую дверь без помощи специалистов.

Особенности регулировки пластиковых дверей

Даже при покупке качественного профиля может потребоваться его регулировка. Важным фактором неправильной работы двери являются не только ошибки в монтаже, но и провисание полотна под собственным весом. Также причиной для регулировки может стать появление сквозняка, плохое закрывание или открывание, наличие перекоса.

Герметичность двери определяется при помощи бумажного листа, помещенного между коробкой и полотном. Если в закрытом виде лист не удается вытащить, то дверь плотно прижимается без мостиков холода. Если он выпадает, потребуется регулировка прижима или замена уплотнителя. Створка нередко сдвигается от начального положения из-за ослабления соответствующих механизмов или воздействия разных температур. Поэтому возникает трение о рамные элементы.

Внимание! Регулировка может потребоваться и в том случае, если ручка начинает вылетать или болтаться. После определения неисправности можно приступать к регулировке пластиковой двери с тремя петлями с использованием ряда приспособлений.

Инструменты для регулировки

Для исправления неполадок с полотном ПВХ-двери потребуются следующие инструменты:

  • плоская и крестовая отвертки;
  • плоскогубцы;
  • измерительный прибор;
  • шестигранные ключи диаметром 2,5-5 мм;
  • пластиковые накладки;
  • смазочный материал.

Виды регулировок

В зависимости от того, что стало причиной неправильной работы конструкции, выбирается подходящий тип регулировки. От этого будет зависеть не только качество эксплуатации регулируемого механизма, но и долговечность всех узлов дверного полотна.

Настройка петель и навесов

Межкомнатные двери оснащаются накладными петлями скрытого типа в количестве, которое определяется техническими и функциональными особенностями изделия. Они могут регулироваться в вертикальной или горизонтальной плоскости.

В первом случае это необходимо для опускания или поднятия полотна. В торце петли с нижней стороны есть шуруп, который нужно вращать при помощи шестигранника 5 мм. По часовой стрелке обеспечивается поднятие, а против — опускание двери. После наладки следует надеть скрывающую декоративную планку.

Для регулировки по горизонтали следует провести следующие мероприятия:

  1. Распахнуть дверное полотно, открутить шурупы сверху петли при помощи подходящего шестигранника.
  2. Закрыть дверь, снять планки из пластмассы, скрывающие регулировочные шурупы.
  3. Во избежание перекоса верхний шуруп выкручивается несколько больше, чем нижний.
  4. Для равномерного сдвижения полотна следует затянуть петлю, затем отпустить горизонтальные шурупы.

Настройка эксцентрика двери

Положение эксцентриков следует изменять в одну и ту же сторону. Это можно сделать вручную, оттягивая подпружиненный эксцентрик, а затем отпуская после осуществления разворота. Также процедура проводится при помощи ключа и пассатижей. Такой метод обеспечивает фронтальное перемещение полотна до 0,8 мм, поэтому герметичность не теряется.

Прижим пластиковой двери

Плотность прижима надо периодически проверять на протяжении всего периода эксплуатации. Регулировка пластиковых дверей в летнее время предполагает ослабление прижима, а в зимнее — усиление, во избежание сквозняков. Она проводится шестигранным ключом, воздействуя на запорную цапфу. На ней есть специальные насечки, которые позволяют определить прижим. Если ее повернуть в сторону рамы, то прижим ослабится, и наоборот.

Справка! При крайнем положении винтов такая процедура бесполезна. Тогда необходимо изменить положение стеклопакета. Вытащив удерживающие штапики, следует поставить пластиковые накладки в определенных местах при помощи лопатки. Если прокладки установлены правильно и не произошло перекоса, можно ставить штапики в прежнее положение.

Регулировка пластиковой двери при провисании

Часто в ПВХ-двери провисает полотно, что провоцирует трение ребра о нижнюю раму, мешает правильно закрываться. Причиной этого является большой вес конструкции. Важно знать, как отрегулировать входные и межкомнатные пластиковые двери при провисании. Для поднятия требуется вставить шестигранник в среднюю петлю и проворачивать по часовой стрелке до достижения нужного положения. Вращая шестигранник в обратную сторону, дверь можно опустить.

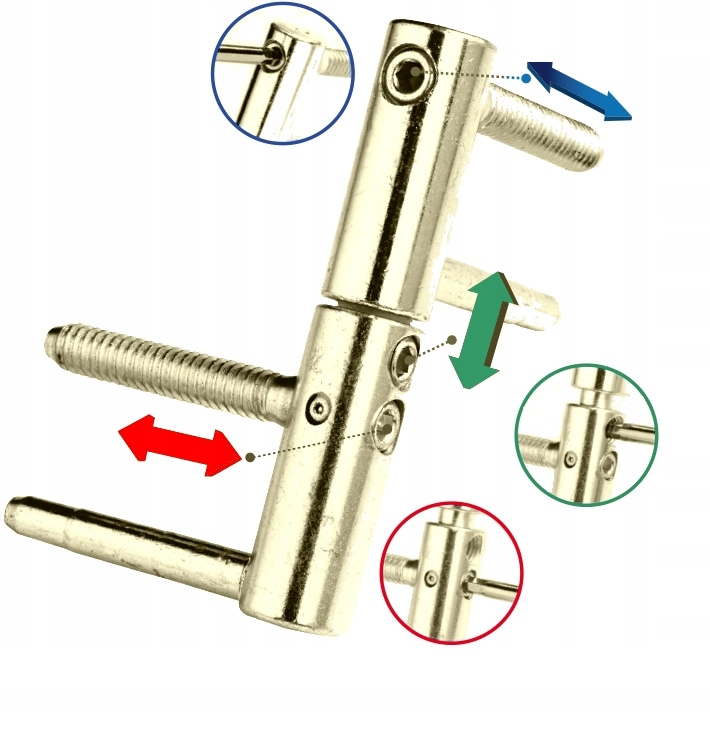

Регулировка шарнира

Петли относятся к шарнирным механизмам, так как в них находятся подшипники, обеспечивающие легкое открывание и износостойкость узлов. В процессе эксплуатации необходимо их смазывать и периодически регулировать. Горизонтальная, вертикальная и фронтальная наладка шарнира потребуется — зависит от причины неисправности. Важно вовремя определить проблему, иначе возможно полное разрушение механизма без возможности восстановления.

Регулировка ручек

Дверные ручки нередко начинают расшатываться или туго поворачиваться при открытии или закрытии. Для настройки выполняют следующее:

  1. Пластиковая накладка на основании проворачивается на 90°.
  2. Скрывающиеся винты затягиваются подходящей отверткой, чтобы не нарушить целостность корпуса.
  3. Проводится проверка работы механизма.

Если ручка ходит туго, то причиной этого может быть поломка запорного узла или перекос полотна. Если после проведения ремонтных манипуляций замок не работает, потребуется полная его замена. Также можно заменить ручку, поставив ее в открытое положение и выкрутив все удерживающие винты. Новый комплект устанавливается в то же положение и затягивается шурупами.

Подтягивание по высоте

Изделия, оснащенные поворотно-откидным механизмом, несколько сложнее входных. Но их регулировка не требует особых навыков. При трении нижней части двери о порог необходимо ее поднять посредством наладки регулировочного винта по вертикали. Процесс восстановления заключается в следующем:

  1. Осматривается крепежный узел на наличие поломки. Если он в целостном состоянии, то настройка проводится ключом-звездочкой.
  2. Снимаются декоративные накладки.
  3. Открывается дверь и при помощи ключа вращается вертикальный винт по часовой стрелке до тех пор, пока дверь не станет в начальное положение.
  4. Если перекос небольшой, то достаточно подкрутить верхний шуруп, а если сильный, то придется подтянуть и нижний. При вращении против часовой стрелки полотно будет опускаться.

Регулировка углового шурупа в верхней части рамы позволяет убрать проблему с трением о створку. Процедура проводится до полного исключения проблемы.

Устранение сквозняка

Если после установки дверь никогда не регулировалась или использовалась с перекосом, то уплотняющий материал начинает деформироваться и пропускать воздух в определенных участках. Решит проблему его замена.

Замена уплотнителя

Материал можно приобрести в специализированном магазине, однако по внешнему виду и сечению он должен полностью соответствовать старому уплотнителю. Для замены необходимо извлечь старый из пазов при помощи плоской отвертки. Далее удаляются все следы клея и грязи, после чего наносится новый слой клеящего вещества и укладывается уплотнитель без чрезмерного натяжения и провиса.

Уход и обслуживание

Чтобы исключить потребность в ремонте ПВХ-двери и привлечении специалистов, следует проводить техническое обслуживание всех механизмов. Качественные изделия способны выдерживать вес до 130 кг, однако китайская продукция — всего до 90 кг. Долговечную работу двери обеспечивают ограничитель и микролифт, но они не входят в базовую комплектацию.

Ограничитель используется для исключения провиса и перекоса полотна, не дает проседать, так как ограничивает амплитуду открывания створки. Микролифт представляет собой подвижный ролик, использующийся для габаритных и тяжелых полотен. Он предотвращает проседание, так как принимает на себя большую часть веса полотна.

Каждый пользователь должен уметь регулировать металлопластиковые двери и окна на балконах, оранжереях или летних кухнях. При выполнении самостоятельного обслуживания можно существенно сэкономить на вызове мастера, а также подбирать наиболее подходящий режим эксплуатации в зимний и летний период.

Регулировка Пластиковой Двери С Тремя Петлями

Особенности регулировки пластмассовых дверей своими руками. Аннотация по регулированию конструкции с горизонтальным креплением. Порядок работ, если необходимо приподнять створку.

Как выполнить регулировку пластмассовых дверей своими руками

Дверные и оконные профили ПВХ являются неотъемлемым атрибутом современных домов и квартир. Но в какой-то момент требуется регулировка пластмассовой двери. Необходимость в данной процедуре способна появиться на шаге установки двери либо после окончания гарантийного срока ее службы. Ведь часто случается так: дверь еще высококачественная и может поработать долгое время, но владелец дома не может привести ее в порядок, так как не знает, как регулируют дверную конструкцию.

Как отрегулировать петли на железной входной двери

Для поддержания корректной работы двери на протяжении всего ее жизненного цикла необходимо проведение профилактических работ. В этом нет ничего сложного: нужно лишь отрегулировать, смазать дверь и убрать из нее любые инородные предметы и скопившийся мусор. Процедура не займет более часа, зато вы избавите себя от таких проблем как скрипы, сквозняки и неожиданная поломка замочного механизма.

Сегодня мы подробнее остановимся на этапе регулировки дверных петель, который является основным  в профилактических работах.

Виды дверных петель

Дверные петли производятся из нержавеющей стали или ее более прочного аналога – углеродистой стали. Это связано с регулярной высокой нагрузкой на механизм. День ото дня детали трутся друг об друга и без должного ухода способны выйти из строя. Более презентабельный вид выполнения дверных петель – сталь в сплаве с латунью, причем с внешней стороны петли покрываются хромом. Вариант более эстетичен, чем  практичен и используется на дверях бизнес и премиум-класса. Конструкция дверных петель проста, но вариативна. Разделяют следующие виды дверных петель на входную железную дверь:

  • Петлевая группа с подшипником;
  • Петли скрытого типа крепления;
  • Петли с шариком опорным;
  • Стандартные дверные петли (простая конструкция).

Стандартные петли стоят меньше остальных, и представляют собой две стальные пластины. Они сравнительно быстро изнашиваются, поэтому подходят больше для межкомнатных дверей. Простые петли не смогут долго выдерживать систематическую нагрузку железным дверным полотном.

Скрытые петли не доступны визуально, поэтому их сложно сорвать. Дверь со скрытыми петлями более устойчива к взлому любого рода. Если вы хотите, чтобы петли не стали слабым местом вашей двери – выбирайте скрытый механизм.

Петли с включением в конструкцию подшипника или шарика служат дольше. Они легко справляются с любыми нагрузками и долго могут обходиться без дополнительного ухода, не демонстрируя свой скрипучий голос.

Обычная регулировка петель

Регулировка простых дверных петель не займет у вас много времени и сил. Даже с учетом не самых лучших свойств этого вида петель, они прослужат значительно дольше, если за ними своевременно ухаживать.

Шаг №1: диагностика. Если до этого вы помните только, как покупали дверь, значит она уже в плачевном состоянии. Посмотрите, как зафиксированы дверные петли. Если они приварены, то обработку нужно будет делать без демонтажа. Если петли зафиксированы на болты – снимите их шуруповертом. Старые ржавые болты выкиньте и заменить потом новыми.

Шаг №2: смазка. Если на первом этапе вы увидели, что дверь хорошо выглядит, петли и болты новые – просто смажьте петли раствором WD-40 без предварительного демонтажа. Для этого немного приподнимите дверное полотно с помощью лома и залейте жидкость.

Шаг №3: диагностика и установка новой шайбы. Если шайба пришла в негодность, ее нужно заменить. Для этого аккуратно ее удалите, и обработайте стержень и гнездо раствором. После чего установите новую. Для этой операции вам может понадобиться помощь человека или двух. Несколько слов о новой шайбе. Выбирайте новую модель из твердого сплава. Размер новый шайбы должен быть несколько большей старой (ведь та просто истерлась). Хорошая альтернатива шайбе – гравер. Но лучше снижает нагрузку на низ петли.

Шаг №4: никуда без хитрости. Усовершенствуйте свои петли. Просверлите дрелью или перфоратором сквозное отверстие сверху. Потом вы сможете заливать туда смазку без долгих манипуляций, просто по дороге на работу.

Шаг №5: стержень петли смажьте Литолом. Это с мазка с тянущейся, густой консистенцией.

Шаг №6: проверка качества. После того, как вы полностью установили петли обратно, проверьте их работу. Откройте и закройте дверь ключом. Если нет никаких скрипов и шумов, дверь закрывается идеально плотно, значит, вы все сделали правильно.

Регулировка двери с внутренними петлями

Скрытые петли стоят дороже классических. Они устойчивы к взлому и считаются более надежными. В свою очередь внутренние петли делятся на модели, которые поддаются регулировке и те, которые не регулируются. Последние придется просто снять и выбросить, если они начали скрипеть. Поэтому сегодня поговорим, как позаботиться о регулируемых внутренних петлях входной железной двери.

Шаг №1. Сместите петлю влево или вправо, в зависимости от стороны закрытия двери. Затем  ослабьте верхние и нижние болты на петлях, оставив закрученными до упора болты в середине петель. Для этого не используйте шуруповерт, а делайте все вручную. Подойдет шестигранный ключ на 4мм. Проворачивайте винты поочередно на 180 градусов против часовой стрелки.

Шаг №2. Посмотрите на петлю сверху -  только так вы увидите внутренние винты. Их так же нужно ослабить, проворачивая против часовой стрелки.

Шаг №3. Регулировка центрального винта. Чем плотнее винт прикручен, тем плотнее сидит дверное полотно. Чтобы отрегулировать закрывание двери, нужно регулировать в первую очередь именно центральные винты.

Шаг №4. Регулировка крайних винтов. Если более плотно закрутить верхний винт и ослабить нижний – дверное полотно опустится. И наоборот.

Шаг №5. Смазка. Продуйте все петли или обработайте пылесосом. После этого смажьте их машинным маслом. Не допускается использование жидкости WD-40. Используйте для смазывания шприц или  масленку.

Регулировка петли с подшипником

Конструкция дверных петель, ее зажим регулируется сверху с помощь винта или широкой отвертки. Если вы хотите приподнять дверное полотно, то потуже закрутите винт. Он упрется в шарик и создаст дополнительное давление. Чтобы смазать петли с подшипником, полностью извлеките винт и обработайте внутреннюю поверхность машинным  маслом  или любой другой густой смазкой типа Литола.

Установка мебельных петель своими руками

Очень многие в целях экономии, покупая мебель, решают собирать ее самостоятельно, чтобы не оплачивать услуги сборщика, если они идут за отдельную плату. На самом деле, современные предметы интерьера собрать очень просто, ориентируясь на прилагаемую инструкцию и имея хотя бы минимальные навыки работы с инструментом. Однако некоторые нюансы все равно имеются. Например, установка мебельных петель своими руками – это достаточно простая, но требующая внимания и аккуратности задача, ведь именно от правильной установки и будет во многом зависеть то, насколько хорошо будут закрываться дверцы шкафов и тумб.

Установка мебельных петель своими руками

Петли для мебели: особенности и виды

Мебельная петля – это полумеханическая конструкция, которая дает возможность открывать и закрывать часть корпуса мебели (обычно – дверцы), отводя ее на определенный угол. Ее совершенно не видно снаружи, но при этом она способна не просто удерживать в нужном положении и помогать открывать фасад (дверцу), но и не дает ему самовольно открываться. Обычно петли применяются для так называемого навешивания дверей, изготовленных из различных материалов – дерева, стекла, алюминиевого профиля. Также большинство петель способны самостоятельно закрываться. Самый распространенный тип петель – четырехшарнирные. Они отличаются высокой функциональностью и очень надежные, прочные и могут служить на протяжении долгих лет, не ломаясь.

Четырехшарнирная мебельная петля

На заметку! Впервые конструкция, которая может закрываться самостоятельно, появилась лишь в ХХ веке, она была запатентована в Италии.

История мебельных петель

Конструкция мебельной петли представлена следующими элементами.

  1. Базета или основание – тот элемент, который крепится к монтажной планке. На нем имеется специальный винт, который дает возможность регулировать его положение.
  2. Чашка – часть, которая во время монтажа петель устанавливается в специально высверленное в фасаде отверстие. Она имеет округлую форму.
  3. Шарниры – подвижные элементы, оснащенные пружинными механизмами.

Петля мебельная — строение

В каждой петле такого типа имеется пружина, позволяющая механизму конструкции удерживать дверцу шкафа в закрытом состоянии и не дающая ей открываться самовольно. Эти петли можно регулировать сразу в трех плоскостях, что очень удобно и позволяет подогнать их идеально практически в каждом случае. Выполнены они из стали и имеют высокую защиту от возникновения ржавчины.

На заметку! Такие петли в России называют также чашечными или более прозаичным названием – лягушкой.

Что это такое и как устроено

Петли с четырьмя шарнирами могут быть:

  • полунакладными, которые обычно применяются, если на одну сторону нужно прикрепить сразу пару створок, которые будут открываться в разные стороны. То есть фасад закрывает лишь часть торца;
  • накладными, которые подойдут для установки дверцы с любой стороны корпуса;
  • угловыми, которые нужно использовать, если дверца должна крепиться под строго определенным углом (например, 45, 90 и более градусов). Как правило, угол зависит от особенностей конструкции шкафа;
  • инверсными, которые дают возможность распахнуть створку на 180 градусов, то есть при открывании дверцы формируется одна плоскость со стенкой основания;
  • вкладными или внутренними, которые позволяют закрепить дверцу внутри шкафа. Петля напоминает полунакладную, но изогнута сильнее.

Виды мебельных петель

На самом деле, существуют не только четырехшарнирные петли, хоть они и являются самыми распространенными и чаще всего применяются во время сборки мебели для соединения корпуса с дверцами. Также есть и другие разновидности, с которыми мы сейчас познакомимся.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

На заметку! Такие петли бывают разборными и неразборными, с различным количеством шарниров. Также иногда пластины петель могут иметь фигурную форму.

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Цены на различный виды петель для мебели

Мебельные петли

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

  • быстро расшататься и требовать постоянной регулировки;
  • начать скрипеть или плохо закрываться;
  • поломаться;
  • начать ржаветь.

Как выбрать петли для мебели

Важно! Стоит отказаться от покупки китайских петель. Эти конструкции очень ненадежны, как правило, разрушаются очень быстро и перестают функционировать. Для их производства применяются некачественные сплавы. Да и бракованные петли Китай поставляет на наши рынки в очень больших количествах.

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Также для установки петель потребуются:

  • шуруповерт;
  • линейка и угольник;
  • простой карандаш;
  • дрель с различными насадками;
  • уровень;
  • саморезы и шурупы.

Аккумуляторный шуруповерт

Цены на аккумуляторную дрель-шуруповерт

Аккумуляторная дрель-шуруповерт

Важно учесть и материал, на котором будет производиться фиксация петли. Так, волокнистые или рыхлые материалы достаточно мягкие, стеклянные – хрупкие и в то же время прочные и т. д. Для каждого материала используется свой определенный тип креплений, притом в разном количестве.

Порядок работ

Разметка – очень важный этап при установке петель. Она включает в себя нанесение отметок на дверцу, где будет производиться сверление отверстия под чашу петли. Притом важно найти для начала место, где будет располагаться центр отверстия. И здесь важно понимать, что количество петель напрямую зависит от размеров самого фасада и его веса. Но от края дверцы в любом случае нужно отступить около 7-12 см. Расстояние между установленными навесами не должно быть менее 50 см при условии, если их крепится несколько.

Крепление петли

Таблица. Необходимое количество петель.

ПараметрыКоличество петель, шт.
Длина до 1 м, масса – не более 9 кг2
Длина 1-1,5 м, масса – до 15 кг3
Длина до 2 м, масса – до 20 кг4
Длина 2-2,5, масса не более 20 кг5

После нанесения разметки потребуется сделать отверстия для петель. Они выполняются при помощи специального сверла. Дверцу лучше всего уложить на ровную твердую поверхность, так работать будет проще. Глубина выемки должна составлять примерно 1,2-1,3 см. Если сделать ее глубже, то есть риск повреждения внешней стороны фасада. А сверлить отверстие требуется четко по вертикали.

Схема: посадочные размеры петли

Важно! Фреза должна быть острой и желательно новой.

После сверления можно заниматься установкой петель, а также потребуется их отрегулировать.  Только в этом случае дверца будет висеть ровно.

Расчет количества мебельных петель для установки

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 см

Перпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу — 2,2 см

Проводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстий

Цены на линейный ряд фрезеров

Фрезер

Результат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петли

Нанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12. Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм.

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке. Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене.

Этой частью нужно попасть на винт

Дверка крепится к стенке

Важно все делать в соответствии с инструкцией

Еще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Видео – Разметка и сверление

Видео – Крепление петель

Важно помнить, что спустя некоторое время петли снова придется регулировать – дверки могут провисать под своей собственной массой. Так что подкручивать шурупы первое время все равно нужно. Иногда следует и смазывать петли – тогда они точно не начнут со временем скрипеть или ржаветь. Если мебель стоит во влажном помещении, то срок эксплуатации навесов сильно сокращается, и это важно учитывать.

Самостоятельная регулировка дверей – 5 вариантов настройки в домашних условиях

Каждый механизм в той или иной мере нуждается в настройке, регулировка дверей своими руками задача не простая, но вполне реальная. Далее мы с вами подробно разберем, как регулировать петли, попытаемся настроить прижим и замок. А обладатели китайских дверей узнают, как отрегулировать двери из поднебесной в домашних условиях.

Самостоятельная регулировка двери не так сложна, как может показаться на первый взгляд

Как подготовить двери к настройке

Перед тем как самостоятельно настроить двери их нужно хорошо смазать. Зачастую легкий скрип в дверях после грамотной замены смазки полностью уходит. Существует 3 наиболее распространенных причины, которые приводят к разбалансировке механизма.

  1. Плохая смазка. Если причиной скрипа является отсутствие смазки или неправильно выбранная смазка, то можете считать, что вам повезло. Замена дверной смазки дело не хитрое и занимает не более часа, причем особых профессиональных навыков такая работа не требует;
  2. Разбалансировка навесов. Проблема серьезная, но к счастью поправимая. Эффективная регулировка дверных петель во многом зависит от вида механизма. В принципе любой навес хоть немного, но можно подстроить, вопрос только в том, предусмотрена ли тонкая настройка для данной конструкции, и какова ее амплитуда;
  3. Перекос дверного короба. В основном эта «болезнь» присуща новостройкам и причиной здесь является низкий профессионализм установщиков. Новый дом всегда дает усадку и мастера при монтаже дверей должны оставлять допуск на эту усадку. При незначительных деформациях проблему можно решить своими руками, а для ликвидации серьезного перекоса нужно вызывать мастеров со спецоборудованием.

При незначительных деформациях конструкцию можно поправить своими руками, а для устранения радикального перекоса с изменением геометрии навесов необходимо вызывать профессионалов

Важно! Если железную дверь устанавливали официально, по договору и на момент возникновения скрипа или мелких неполадок еще действует гарантия, ремонт дверей своими руками приведет к тому, что фирма откажется от своих обязательств и по закону будет права, так что не рискуйте, сразу вызывайте мастеров.

Как смазать двери

При любых поломках регулировка входной двери должна начинаться с замены смазки. Процедура эта не хитрая и делится она на 2 этапа, сначала вам нужно постараться удалить старую смазку, после чего закачать на ее место новую.

Проще всего менять смазку на съемных петлях типа папа-мама. Чтобы почистить навесы, дверное полотно нужно снять, но металлическая дверь весит прилично, поэтому кладете рядом с дверью деревянный брус и при помощи лома рычагом приподнимите полотно. В одиночку заниматься этим не желательно, кто-то должен страховать полотно, чтобы оно не упало.

Дальше берете чистую ветошь и убираете всю грязь вместе со старой смазкой. По правилам, чтобы полностью удалить смазку с механизма, его нужно промыть керосином, но навесы не настолько сложный механизм и здесь достаточно чистой тряпки.

Простой дверной навес легко очищается ветошью

Совет! Для удаления коррозии и экстренной смазки механизмов сейчас существует такое чудное средство как WD-40. Продается оно в аэрозольном баллончике с трубочкой для дистанционного закачивания. Средство впрыскивается внутрь механизма и через полчаса механизм можно начинать разрабатывать.

Средство WD-40 предназначено для экстренного удаления коррозии и разработки механизма, но после его применения, механизм в любом случае необходимо смазать профильной смазкой

Если снять двери с навесов не представляется возможным, то воспользуйтесь средством WD-40. На простых петлях типа папа-мама, сверху или сбоку обязательно есть отверстие для смазки. Оно может быть закрыто винтом или полностью открыто.

Вам нужно закачать в это отверстие WD-40 и через полчаса вытереть все, что вытечет из-под навеса. Дальше, в это же отверстие закачивается профильная смазка. Со скрытыми навесами действуем точно также. Заливаем WD-40, вытираем грязь и закачиваем нормальную смазку.

Совет! Чтобы старая смазка быстрее вышла из механизма, навес можно разогреть феном, но греть нужно без фанатизма. Так при разогреве газовой горелкой или паяльной лампой металл попросту поведет и навес заклинит полностью.

Каждый навес имеет отверстие для закачивания смазки, в идеале оно должно быть закрыто винтом, но это правило соблюдается не всегда

Теперь пару слов о том, чем смазываются дверные петли.

  • На данный момент самым лучшим составом считается силиконовая смазка, она всепроникающая, водоотталкивающая и отлично защищает металл. Правда, по сравнению с конкурентами, цена там выше, но вам ее нужно немного;
  • Второй по качеству стоит оружейная смазка, она хорошо себя показывает в замках и навесах, проблема лишь в том, что такое масло продается далеко не в каждом хозяйственном магазине;
  • Самым доступным считается бытовое универсальное машинное масло, в простонародье веретёнка. Цена у состава доступная и текучесть хорошая, но это масло не желательно использовать при низких температурах.

Наиболее распространенные средства предназначенные для смазки навесов и дверных замков

Есть еще густые смазки, такие как солидол, литол и им подобные. Но чтобы качественно смазать навес нужно либо снимать дверное полотно с петель, либо использовать специальный шприц для закачивания состава внутрь механизма, что не всегда возможно в бытовых условиях.

Густые смазки отлично подходят для дверных навесов, но чтобы закачать состав внутрь, нужен специальный шприц

Как самому отрегулировать дверь – 5 вариантов

Теперь поговорим о том, как отрегулировать входную дверь. Вначале вам нужно выяснить, почему дверь начала плохо закрываться или скрипеть. Зачастую после смазки навесов и замков истинная причина поломки «вылезает» сама.

Вариант №1. Если навесы не регулируются

Навесы для металлических дверей делятся на регулируемые и нерегулируемые. К нерегулируемым относят навесы типа папа-мама, их еще называют гаражными петлями. Устроены они просто, к несущей раме приваривается часть со штырем, именуемая папой, а к дверному полотну приваривается ответный стакан (мама).

Если исключить перекос короба, то чаще всего такие двери просаживаются под собственным весом и начинают задевать порог. Спасти положение и приподнять дверное полотно можно при помощи прокладок. Для таких случаев используются 3 вида прокладок.



Фото Рекомендации
Установить подшипник

Такие подшипники продаются и стоят относительно недорого.

Для покупки нужной модели вам необходимо точно замерить диаметр штыря и наружный диаметр навеса, после чего идете на рынок и подбираете необходимую модель. Дальше снимаете двери, надеваете на штырь подшипник и возвращаете полотно на место.
Использовать гровер Чтобы поднять полотно на 1 – 2 мм можно надеть на штырь, так называемый гровер, но это скорее временный вариант. Как уже упоминалось, у стальных дверей внушительный вес и при интенсивной эксплуатации даже прочный металл гроверов достаточно быстро стирается.
Заложить шарик

Старый проверенный годами способ. Находите стальной шарик с подшипника (шарики есть на рынке) и закладываете его внутрь стакана. Чтобы шарик не выпал при закладывании, стакан предварительно набивается солидолом.

Прочность металла в таких шариках настолько велика, что они с легкостью выдерживают даже вес гаражных ворот, не говоря уже о входных дверях.



Важно! Какую бы прокладку вы не выбрали, ее нужно устанавливать на все приваренные к полотну навесы. Если же вы установите прокладку только на один навес, то вся масса дверного полотна ляжет именно на него и со временем, либо навес треснет, либо двери деформируются.

Вариант №2. Навесные петли с возможностью регулировки

На многих отечественных дверях устанавливаются навесные петли с возможностью тонкой настройки по горизонтали. В данном случае регулировка входных дверей не требует демонтажа полотна, соответственно, справиться можно в одиночку. Алгоритм действий примерно таков:

  • Открываете двери и на боковой части стакана находите внутренний винт;
  • Обычно эти винты делаются под внутренний шестигранник, вам нужно его ослабить, полностью выворачивать не стоит;

Фиксирующий боковой винт необходимо ослабить

  • Дальше двери закрываются и с лицевой стороны вам нужно ослабить регулировочный винт, этот винт находится под навесом;
  • После его ослабления дверное полотно можно будет сдвинуть вправо или влево до 3 мм;
  • Чтобы сдвинуть по горизонтали тяжелое дверное полотно не нужно упираться, достаточно заложить в проблемную точку какую-то подходящую по толщине пластину, к примеру, линейку;

Для подвижки дверного полотна по горизонту необходимо ослабить нижний винт

Выровняв полотно все винты нужно возвратить в исходное положение. Делается это в обратном порядке, сначала зажимаете нижний винт, а после него, открываете двери и зажимаете боковой.

При выравнивании дверей регулируется только навес находящийся ближе к проблемной точке. Зачастую полотно цепляется за короб либо снизу, либо сверху. К примеру, если проблема возникла сверху, то регулируется только верхний навес, в случае, когда навесов 3, ослабляется средний и верхний навес, нижний остается зажатым.

Вариант №3. Настройка пластиковых дверей

Двери из металлопластика бывают 2 типов – балконные и входные. Навесы на них устанавливаются разные, соответственно и настройка отличается. Но обо всем по порядку, когда балконная дверь плохо закрывается нужно сделать следующее:

Фото Рекомендации
Регулировка по горизонтали

Шаг 1

Если балконная дверь упирается в боковые зацепы на коробе ее нужно отодвинуть по горизонтали от этих зацепов. Но для начала определитесь с величиной сдвига, зачастую хватает пару миллиметров, а вообще таким способом можно сдвинуть полотно до 10 мм.
Шаг 2

Балконный навес с режимом проветривания состоит из двух частей. Вам нужно открыть створку дверей и в самой нижней части навеса найти отверстие под шестигранник, бита сюда нужна Н4.

Дальше вставляете отвертку в регулировочное отверстие и двигаете двери по горизонтали.
Регулировка по вертикали

Шаг 1

Вертикаль регулируется также нижним навесом, только на этот раз нам нужна верхняя его часть.

Сначала снимаем крышку с верхней части навеса. Она сдвигается вверх.
Шаг 2

Вертикаль также регулируется шестигранником Н4.

Чтобы добраться до точки регулировки дверей по вертикали вам нужно вставить шестигранник сверху, поэтому инструмент здесь нужен с длинным жалом.

В зависимости от того в какую сторону вы будете крутить шестигранник, двери будут опускаться или подниматься.
Регулировка прижима

За прижим в балконных дверях и пластиковых окнах отвечают эксцентрики или как их еще называют – цапфы.

У цапф есть 3 положения прижима – слабый, стандартный и сильный прижим.

При вращении эксцентрика, он занимает нужное положение. Круглые цапфы регулируются шестигранником, овальные плоскогубцами.





Теперь изучим алгоритм регулировки навесов на входных пластиковых дверях.



Фото Рекомендации
Снимаем коробку

Все подобные навесы прикрыты пластиковой накладкой, чтобы добраться до регулировочного механизма, вам нужно снять эту накладку.

Для этого открываете дверное полотно и в торце навеса находите винт, который нужно выкрутить.
Регулировка по горизонтали После снятия коробки вам откроется регулировочный механизм. Нужный винт находится в торце механизма. Головка там сделана под шестигранник, на схеме слева показан принцип регулировки.
Регулировка по вертикали

Регулировочный винт под тонкую настройку вертикали находится в верхней части навеса. Чтобы до него добраться, вам нужно снять пробку, она либо выкручивается, либо просто вынимается.

Дальше вставляете шестигранник в головку винта и регулируете двери по вертикали.

Важно! Прижим на входных пластиковых дверях может регулироваться либо цапфами (по аналогу с балконными), либо при помощи шестигранника, установленного в нижней части навеса.

Регулировка алюминиевых дверей выполняется так же, как настройка пластиковых, устройство навесов у них схожее. Правда, иногда на алюминиевых дверях встречаются новые, несколько видоизмененные навесы, они регулируются немного иначе.

Ниже на схемах показан общий принцип настройки алюминиевых дверей, а на видео в этой статье вы найдете пошаговую инструкцию по алюминиевым дверям.

Стандартная схема регулировки алюминиевых дверей



Принцип и возможности тонкой подстройки навесов для алюминиевых дверей







В пластиковых и алюминиевых дверях часто бывают проблемы с замком, причем сам замок вроде-бы работает, а двери закрываются не плотно или вообще не закрываются. Обычно проблема вызвана ответной планкой замка, она в таких механизмах регулируемая (ответная планка находится на коробе дверей).

Технология настройки ответной планки проста и доступна даже для полного дилетанта. Вам нужно ослабить фиксирующие винты рядом с планкой, после чего зацеп планки можно будет сдвигать по горизонтали. Дальше слегка пододвигаете зацеп в нужную сторону и вновь зажимаете фиксирующие винты.

Если проблема в цилиндровой головке самого замка, то отремонтировать ее в домашних условиях не реально, там нужно менять головку полностью. Задача эта не сложная, выбор и пошаговая техника замены цилиндровой  головки замка подробно расписаны «ЗДЕСЬ».

Чтобы отрегулировать прижимную планку, нужно ослабить 2 винта находящиеся рядом с этой планкой



Вариант №4. Настройка китайской двери

Железной китайскую дверь можно назвать с большой натяжкой, металл там тонкий, плюс многие механизмы сделаны из непонятных сплавов. Профессионалы редко берутся за регулировку китайских дверей, поэтому хозяевам приходится самим что-то придумывать.

Честно сказать, далеко не все механизмы в таких конструкциях адекватно настраиваются. Чтобы китайская дверь нормально закрывалась, обычно нужно настраивать петли. Далее мы поговорим о том насколько реальна настройка навесов и как регулировать внутренние петли от наших друзей из поднебесной.

Даже если вам кажется, что навесы на дверях чистые и красивые, все равно брызните в них WD-40 и подложив под низ полотна лом, попытайтесь слегка приподнять двери. Такой шаг позволит смазке проникнуть более глубоко, а вы заодно узнаете какой люфт у дверей.

Замерить люфт китайских дверей можно приподняв их ломом

Когда вы покупаете китайские двери нужно внимательно осмотреть все навесы. По правилам, под каждым внутренним навесом должны стоять 2 специальные шайбы (их хорошо видно при открытых дверях).

Половина китайских фирм ставят такие компенсаторы только на 1 навес, в результате вся нагрузка ложится на него и двери быстро выходят из строя. А безболезненно добавить такую шайбу, можно только пока двери еще не вставлены в проем.

Под каждым навесом китайских дверей должны стоять 2 компенсирующие шайбы

  • После смазки необходимо отпустить 4 болта под шестигранник, болты идут по периметру навеса;
  • По центру у нас находится регулировочный винт, но этот винт законтрогаен, поэтому вначале отпускаем гайку на 17;

Чтобы добраться до регулировочного винта, нужно вначале ослабить винты по периметру, а затем распустить контрогайку по центру

Совет! Часто винты под шестигранник, которые идут по периметру, сильно затянуты. Металл на них слабый и если применить усилие грани слижутся, поэтому перед отвинчиванием, брызните на них WD-40.

  • Внутри навеса регулирующий винт имеет форму эксцентрика, собственно за счет этого и настраивается механизм;
  • Но в половине китайских дверей этого эксцентрика либо нет, либо он не работает. Если вы столкнулись с такой ситуацией, значит, берете мощную отвертку и опираясь на дверное полотно, по принципу рычага, сдвигаете навес до нужного положения;
  • Когда дверь займет свое место, закручиваете фиксирующие винты по периметру и затягиваете гайку по центру.

Если регулирующий винт не работает, можно попытаться сдвинуть пластину отверткой



Вариант №5. Как отрегулировать прижим дверей

Если ваши новые двери закрываются с трудом, то причина может быть в толстых уплотнителях по периметру. Ничего страшного в этом нет, через пару недель уплотнитель займет свое место и двери начнут закрываться нормально.

На качестве уплотнительной ленты экономить не стоит, дешевые модели придется менять через каждые 2 месяца

Хуже если дверной короб деформировался, в этом случае его придется ровнять, но для начала вам нужно определить проблемную зону. Делается это просто, берете лист бумаги и зажимаете его дверным полотном. Если после закрытия дверей лист вынимается, значит, в этой точке короб деформирован.

Лист бумаги после закрытия дверей вынимается только в тех зонах, где деформирован короб

В дверном проеме короб фиксируется либо анкерными болтами, либо железными костылями. С анкерными болтами все просто, вам нужно будет выкрутить пару анкеров в районе деформированного короба.

Костыли вынуть невозможно, они срезаются болгаркой, а после выравнивания короба забиваются в новое место и привариваются к проушине.

Профессионалы обычно крепят дверной короб анкерными болтами

Если стойка короба вдавлена внутрь дверного проема, то вам нужно загнать лом между стойкой и стеной, а дальше по принципу рычага выгнуть стойку. При изгибе в любую другую сторону стойка выравнивается кувалдой или мощным молотком.

Чтобы не испортить короб и увеличить площадь соприкосновения при ударе, на стойку накладывается широкая и толстая дощечка. По окончании процедуры двери снова фиксируются анкерами или костылями. Зачастую после такого выравнивания под анкера приходится сверлить новые отверстия.

Если стойка выгнута наружу, то выровнять ее можно кувалдой или молотком, через прокладку

Совет! После таких радикальных процедур монтажная пена по периметру короба наверняка потрескается. Чтобы через щели не сквозило, их нужно либо снова задуть пеной, либо замазать герметикам.

Вывод

Как видите при большом желании отрегулировать двери своими руками вполне реально, по крайне мере те способы, которые были описаны выше, точно работают. Если после изучения схем, фото и видео в этой статье останутся вопросы или наоборот, вам есть, что добавить, то добро пожаловать в комментарии, пообщаемся.

Вам также будет интересно почитать

Как установить мебельные петли на шкаф своими руками

За исправную работу распашных дверей отвечают небольшие механизмы, именуемые дверными петлями за свою конструкцию. Их достаточно простое устройство обеспечивает свободный ход дверки в процессе её открытия и закрытия. Полностью исправный механизм позволяет легко пользоваться дверным полотном, не сопровождая его движение никакими скрипами и люфтами. На данный момент дверные петли применяются как в устройстве входных проёмов в сооружениях, так и в мебели. В последнем случае используют механизмы меньших размеров, но с аналогичными принципами работы. Установка мебельных петель своими руками может потребоваться в случае, когда производится самостоятельный монтаж новых дверок в кухонный шкаф или спальный шкаф-купе. Несмотря на свои небольшие размеры, петли в ходе монтажа способны доставить немало неудобств из-за необходимости проведения точных расчётов мест их фиксации. Также, некоторые работы придётся осуществлять на весу, что в некоторых случаях может потребовать привлечения дополнительных рук для помощи с габаритными мебельными компонентами.

Особенности и виды

Простота и функциональность механизма дверной петли породила множество его разновидностей, рассчитанных на применение в различных типах изделий для домашнего интерьера. Сейчас подобные устройства встречаются в следующих вариантах:

  • Накладные. Используются в шкафах-купе и тумбах с распашными дверями;
  • Вкладные. Для тумб небольших размеров с невысокой массой дверок;
  • Пяточные. Чаще используемые в межкомнатных дверях, могут хорошо послужить в шкафах с небольшими фасадами;
  • Рояльные. Встречаются в раскладных столах с книжной конструкцией;
  • Штольные. Подходят к дверкам фальшпанелей и фиксированных панелей шкафов-купе;
  • Угловые. Рассчитаны под соответствующие виды купе, установленных в углах помещений и имеющих ограниченное пространство под открытие дверей;
  • Полунакладные. Применяются в шкафах с большим количеством фасадов;
  • Антресольные. Они же «горизонтальные» петли, применяемые в подвесных шкафах на кухне.

Применение в шкафу того или иного типа дверной петли зависит от многих факторов, включая его стилистику, габариты, массу дверей и способ их крепления. В некоторых случаях из-за физического размещения дверцы относительно каркаса купе требует использование исключительно угловых петель, обладающих большим запасом хода в сравнении с традиционными накладными. В изделиях с фактурой под классику могут быть применены лишь такие механизмы, что будут соответствовать данной стилистике.

Необходимые материалы и инструменты

Работы по установке дверной петли потребуют разборки механизма, ввиду чего вам не обойтись без инструментов для выполнения тонких аккуратных процедур. Помимо этого, потребуются и другие манипуляторы для общих работ с дверцей. Полный список всех инструментов для установки накладной модели петли выглядит следующим образом:

  • Отвёртка с крестовой битой.
  • Набор шурупов.
  • Строительный уровень.
  • Линейка или рулетка.
  • Шуруповёрт.
  • Дрель.
  • Карандаш или легко стираемый маркер.
  • Фреза диаметром в 35 мм.

Стандартная компоновка дверной петли подразумевает её разборку на три составляющих компонента:

  • База в виде планки, которая отвечает за крепление петли к панели шкафа.
  • Чашка, монтаж которой производится на рабочую дверь.
  • Корпус петли – подвижная деталь, соединяющая дверцу с корпусом шкафа.

Установка механизма дверной петли производится посредством крепёжных винтов, вкручиваемых в отверстия монтажной планки и чашки. За параметры работы устройства отвечает регулировочный винт в корпусе. Таким образом, механизм петли насчитывает до шести обязательных крепёжных элементов, которые лучше подготовить заранее в качестве запасных.

Разметка

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель. Ошибки, допущенные на данном этапе, как минимум испортят внешний вид изделия, как максимум – сделают невозможным корректное использование механизма распашной двери. В процессе разметки потребуется карандаш или маркер, которым будут отмечены участки для создания отверстий под чашки механизмов. Потому стоит начать с основных пунктов инструкции к разметке:

  • В зависимости от веса и размеров дверного полотна, количество устанавливаемых петель может варьироваться от двух до пяти.
  • Не стоит производить монтаж чашки механизма на самый край фасада дверцы. Рекомендуется соблюдать отступ в 2–2.2 см.
  • Средняя дистанция между петлями на метровом дверном полотне составляет не менее 50 см. При этом нужно учитывать его вес, который может потребовать большего числа крепёжных механизмов.

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа. В противном случае есть риск того, что дверка будет закрываться не до конца из-за того, что корпус упирается в платформу полки.

Подготовка отверстия

Создание отверстий производится с помощью дрели на основании разметки. В качестве альтернативного инструмента подойдёт и электрический шуруповёрт с соответствующей насадкой. Кроме того, обязательным условием является использование фрезы, что гарантирует сохранность структурной целостности дверного фасада и панели шкафа. В обратном случае сверление отверстия может привести к появлению сколов и деформации древесного полотна. Врезку следует делать глубиной не более 12 мм, чего будет достаточно для надёжного отверстия под платформу петельной чашки. Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф. Если ДСП панели достаточно легко поддаются подобной обработке, то натуральный орех или ясень отличаются высокими показателями прочности. По этой же причине нужно следить, чтобы дрель работала строго под углом в 90 градусов, от которых та легко может отклониться, если вы имеете дело с твёрдой природной древесиной.

Крепление петли

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него. Так вы облегчите себе работу, избавившись от необходимости подгонять фасад под петли, когда придётся его навешивать. Монтажные работы с распашными механизмами можно провести в соответствии со следующей инструкцией:

  1. На стадии установки дверной петли могут проявиться все огрехи разметки и работы над отверстиями, если предварительно наложить её на место будущего монтажа. Попробуйте предварительно провести подобную проверку, убедившись в том, что платформа чашки накладной петли плотно прилегает к поверхности дверного полотна по всей своей площади. Даже минимальное отклонение может стать причиной перекоса дверцы в будущем.
  2. При помощи карандаша и наложения петли производится новая разметка под саморезы таким образом, чтобы те ровно входили в пазы петли.
  3. После этого можно установить платформу последней, вкрутив крепёжные элементы посредством отвёртки или шуруповёрта.

Навешивание фасада

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа. Выполнение всех монтажных работ происходит в такой последовательности:

  1. По возможности, стоит перевернуть шкаф в горизонтальное положение. Так вы упростите процесс примерки фасада для дальнейшей установки.
  2. Используя карандаш, создайте разметку под будущие монтажные планки, в которые будет произведена установка механизмов петель.
  3. Разместите планки в точности под разметку и закрепите с помощью саморезов, используя шуруповёрт.
  4. Произведите установку дверцы на боковину шкафа, стараясь не отклоняться от размеченных позиций для петель.
  5. Можно приступить к полноценной сборке петель, соединив с помощью корпуса их фасадную и базовую платформу. В результате получатся готовые распашные механизмы, готовые к работе.
  6. На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.

Регулировка петель

Несмотря на то, что некоторые пользователи проводят процедуру регулировки «на глазок», когда полотно шкафной дверцы ещё не установлено на мебельную конструкцию, данный подход нельзя назвать корректным. Приступая к этапу корректировки после навешивания фасада, вы получите полное представление о том, каким образом ваши манипуляции с регулировочным винтом петли отразятся и на внешнем виде, и на удобстве эксплуатации дверки. Заранее приготовьтесь к тому, что потребуется несколько раз произвести раскрутку и закрутку шурупа в корпусе механизма, прежде чем вы достигните идеальных показателей расположения дверного полотна. В процессе рекомендуется ручной, а не автоматический инструмент, ввиду чего предпочтение лучше отдать крестовой отвёртке. Шуруповёрт, хотя и способен гораздо быстрее производить манипуляции с винтом, его нагрузка может оказаться чрезмерной для компонента и стереть его головку. Произвести регулировку потребуется по трём параметрам расположения фасада, подробнее о которых пойдёт речь ниже.

Регулировка при горизонтальном расхождении

Производится корректировка положения дверного полотна, путём его сдвига влево или вправо. Вашей конечной целью является исключение слишком больших зазоров между фасадом и панелью шкафа. Учтите, что слишком узкий зазор сделает невозможным движение дверцы по оси своей петли. Также, корректировка требуется в комнатах с нестандартными стенами, где шкаф может располагаться под некоторым наклоном.

Регулировка по вертикали

В отличие от горизонтальной регулировки, вертикальная по направлениям вверх-вниз производится манипуляциями с овальными креплениями в механизме петли. Следующим отличием от процедуры корректировки по горизонтали выступает тот факт, что вертикальное положение фасада со временем может «отвиснуть» из-за постоянного воздействия гравитации. По этой причине производить вертикальную настройку приходится на регулярной основе.

Регулировка глубины дверки

Под глубиной подразумевает подстройка положения двери относительно корпуса шкафа, что также влияет на зазор между ними. Большинству пользователей при условии правильного монтажа и корректной разметки, данный тип регулировки почти не требуется. Чаще всего настройка фасада производится в помещениях с неровными полами, которые могут стать причиной осложнённого хода дверцы.

Крепление петель на стеклянные дверки

С ростом популярности мебели из закалённого стекла расширился и ассортимент фурнитуры, способной исправно работать с данным материалом. Несмотря на повышенные показатели прочности в сравнении с традиционным стеклом, закалённое всё ещё является куда более уязвимым к механическому воздействию, чем дерево и ДСП-панели. Потому под дверцы из этого материала выпускаются отдельные виды петель с принципиально иным видом крепёжного элемента. Первое отличие данных механизмов заключается в повышенной прочности и грузоподъёмности из-за высокого веса стекла. В основе дверных петель под стекло используются такие металлы:

  • Бронза;
  • Алюминий;
  • Цинковый сплав;
  • Сплав нержавеющей стали.

По принципу крепления петельные механизмы могут быть накладными или врезными. Последние традиционно требуют создания отверстий под фиксирующие винты, когда первые делают ставку на удержание стеклянного фасада путём высокого давления на него. Накладные при этом могут работать по принципу зажима платформами с двух сторон стеклянной двери или с помощью фиксирующих шурупов, прижимающих фасад внутри механизма петли.

Заключение

Обеспечивая исправную работу распашных дверей во многих видах домашней мебели, петли нуждаются в точном расчёте в процессе своего монтажа. Действуя в соответствии с предоставленными инструкциями, вы сможете произвести успешную установку фасадов на различные типы шкафов и комодов. Грамотная регулировка профиля данных механизмов обеспечит дверке свободный ход и плотную фиксацию к корпусу мебельного изделия в закрытом положении. Чтобы завершить все этапы работы, не требуются дорогостоящие услуги сторонних подрядчиков и использование редких инструментов. Произвести установку распашных петель можно даже при условии отсутствия такого автоматизированного оборудования, как шуруповёрт, используя классическую отвёртку.

инструкция по самостоятельной настройке прижима входной двери из ПВХ

В современном мире пластиковые окна и двери пользуются огромной популярностью. Они обладают небольшим весом всей конструкции, герметичностью и относительно невысокой стоимостью. Однако со временем возникают проблемы при их эксплуатации, что может потребовать регулировки механизмов.

Выявляем дефекты

Выявленные повреждения обычно видны невооруженным взглядом:

  • Дверь пропускает холодный воздух в помещение, нарушена герметичность конструкции. Для того, чтобы подтвердить указанный недостаток, необходимо выполнить некоторые действия. Лист бумаги зажимают между рамой и дверью, конструкцию закрывают на замок. После бумагу вытягивают. Если она поддается, то прижим нарушен. Операцию проводят по всему периметру дверного полотна. Кроме того, дефект проявляется с наступлением морозов. При нарушении герметизации на стеклопакетах образуется конденсат.
  • Перекос или провисание дверного полотна. Если дверь просела, то это легко выявляется с помощью карандаша, которым обводят створку в закрытом состоянии. В том случае, когда при открытой двери начерченная линия параллельна раме, можно утверждать, что перекосов нет. Под своей тяжестью дверная конструкция может провиснуть. Это становится заметно, когда при открывании створка задевает за порог, а в закрытом состоянии образует щель в верхнем углу. Причины возникновения: постоянно открытые двери, неправильное расклинивание при установке.
  • Трение о короб. Ход двери затруднен, полотно зацепляется за коробку или скрипит. При длительном отсутствии корректировки верхний ПВХ-слой протирается, что может закончиться повреждением профиля. Трение вносит дискомфорт в работу фурнитуры, изнашивая ее, в результате выводя из строя.
  • Ручка расшатана, болтаются крепления. Обычно поводом служат частая эксплуатация либо расточительное отношение.
  • Для поворота ручки требуется прилагать усилия. В данном случае вероятно повреждение сердцевины замка либо ручки, а также различные виды замусоривания либо износ. Ручка не закрывается до конца. Недостаток имеет место, если отмечено следующее:
  1. проседание дверного полотна затрудняет работу цапф;
  2. замусоривание.
  • Заклинивание запорного механизма. Причины могут разными – от простейшего в виде загрязнения до более сложного в зависимости от конструкции.

Необходимые инструменты

Чтобы отрегулировать пластиковую дверь самостоятельно, необходимо запастись набором инструментов:

  • Шестигранные ключи разного диаметра (от 2,5 до 5 мм).
  • Плоская отвертка.
  • Крестовая отвертка.
  • Рулетка.
  • Пассатижи.
  • Комплект пластиковых накладок.
  • Смазка и средство по уходу за уплотнителями (при необходимости).
  • Инструкция.

Инструкция по самостоятельной настройке

Производители комплектуют пластиковые входные двери различной крепежной фурнитурой и регулирующими элементами. Однако принцип настройки дверной конструкции у всех моделей одинаковый. Необходимо отметить, что подобным изделиям характерно отсутствие поворотно-откидного механизма, а также наличие петель особого типа.

Существует три схемы настройки дверей:

  • По высоте конструкцию регулируют подтягиванием петли снизу. С этой целью в ее торцевой части снимают декоративную заглушку, чтобы освободить доступ к центральному регулировочному шурупу. Вращая ключом-шестигранником по часовой стрелке обеспечивают подъем двери, против часовой – ее опускание.
  • Смещение полотна вправо или влево настраивается с помощью боковых и верхних петель. Дверь полностью открывают, чтобы на средней и верхней петлях открутить накладку, выполняющую защитно-декоративную функцию. После ее можно снять, но изначально полотно закрывают. Настройка осуществляется с помощью длинного регулировочного винта, расположенного горизонтально. Равномерный сдвиг достигается путем одинакового подкручивания горизонтального шурупа в средней и верхней петлях. Если полотно просело, то в верхней части – сильнее.

Степень прижатия механизма изменяют за счет подкручивания цапфы. Этот элемент также носит название эксцентрик. Обычно на ней имеется риска – индикатор. Если эксцентрик развернуть риской к помещению, то прижим уменьшается, направление к улице позволит увеличить герметизацию.

Если при открывании слышен скрип, то необходимо смазать петли. Для этого снимают защитные колпачки и в открывшиеся отверстия закладывают средство. Смазочные материалы должны учитывать климатические условия, отлично переносить температурные изменения.

Настройка петель и навесов

На пластиковых и металлопластиковых входных дверях чаще всего устанавливают закрытые накладные петли. Их количество рассчитывается индивидуально в зависимости от функциональных характеристик каждой модели.

При отсутствии в конструкции стеклопакета ее вес значительно уменьшается. Значит, подобную дверь достаточно оборудовать двумя навесами. Соответственно, если основу створки составляет стекло, как и в случае металлического армирования, конструкция может располагать тремя и более завесами.

Для их регулировки существуют три описанных выше способа. Важно понимать, что подкручивая только одну деталь, можно вызвать искривление всего профиля, поскольку изменение положения произойдет лишь в одной точке. Неграмотная регулировка приводит к возникновению скрипов и перекосов.

Если дефекты были выявлены в период действия гарантии, то лучше всего обратиться к специалистам фирмы-продавца. Это будет бесплатно и не доставит хлопот.

Для того, чтобы избежать поломки, лучше вовремя выявлять причины, указывающие на необходимость регулировки. Тугое закрывание двери, сквозняки, щели между рамой и полотном – первые признаки неполадок. Профилактика неполадок в работе петель и навесов дверей из ПВХ значительно увеличивает срок службы. Ее можно осуществлять как самостоятельно, так и с помощью специалистов.

Если принято решение о самостоятельной регулировке дверных конструкций, обязательно запастись терпением, вдумчиво ознакомиться с инструкцией, проверить наличие всех необходимых инструментов. При наличии вопросов проконсультироваться со специалистами.

Кроме того, профессионалы советуют не возлагать больших надежд на регулировку дверных элементов, поскольку она может обеспечить смещение лишь в несколько миллиметров. Если изначально установка конструкции двери была произведена с технологическими нарушениями, то настройка не поможет.

Как подтянуть по высоте?

Дверные конструкции с поворотно-откидным механизмом сложнее входных, но регулируются просто. Если полотно трется нижним краем о порог, то пришла пора отрегулировать вертикальный регулировочный винт, то есть нужно поднять дверь вверх.

Алгоритм действий при настройке следующий:

  1. Осмотреть крепления на предмет поломки и для выбора необходимого инструмента. Вместо шестигранника может понадобиться ключ-звездочка. Если выявлены сломанные петли, к сожалению, придется вызывать специалиста. При их целостности можно начать настройку.
  2. Снять с петель декоративные защитные чехлы.
  3. Открыть дверь, чтобы облегчить доступ к регулировочному отверстию.
  4. Найти на верхней петле шуруп под шестигранник и повернуть его по часовой стрелке, отслеживая вертикальность створки. При небольшом смещении этого будет достаточно.
  5. В случае сильного сдвига подтягивается винт на нижней петле. Регулировка по часовой стрелке дверь поднимает, против – опускает.

С помощью углового регулировочного шурупа в верхнем торце рамы можно устранить проблему зацепа верхней части рамы за створки. Если после регулировки в закрытом состоянии закрытия дверь все еще имеет недостатки, то регулировку требуется повторить.

Как выровнять?

Для того, чтобы выровнять балконную дверь в горизонтальной плоскости, необходимо воспользоваться регулировочными винтами, расположенными под технологическими отверстиями петель.

Упростить доступ к винтам можно, открыв дверь. Смещение дверного полотна вправо происходит путем поворота регулировочного элемента против часовой стрелки. Если поворачивать по часовой стрелке, то сдвиг будет влево. Этот способ обеспечивает ход двери на 2-3 мм, позволяя устранять различные виды перекосов.

Специалисты обращают внимание, что иногда для того, чтобы осуществить регулировку, требуется вывести дверное полотно из стандартного сцепления. Для этого при открытой створке нажимают на язычок в торце и переводят конструкцию в режим «проветривание». Это позволит добраться до регулировочных винтов верхнего навеса. После настройки дверь необходимо вернуть в первоначальное состояние.

Что сделать для плотного закрытия?

Если из-под двери дует, значит, нарушена функция прижима ее к коробу. Для устранения дефекта выполняют фронтальную регулировку эксцентриков. Изменение их положения с помощью поворота дает возможность менять степень прижима двери к раме. Для верхней части возможна настройка вращением цапфы, для нижней – винтом, находящимся на боковой грани навеса.

Схема действий при регулировке прижима в нижней части двери:

  1. Освободить петли от декоративной защиты.
  2. Открыть створку. Прижать блокиратор к уплотнению.
  3. Отодвинуть верх дверного полотна, чтобы открыть доступ к эксцентрикам.
  4. Повернуть винт, настраивая нужную степень прижатия.
  5. Для профилактики смазать движущиеся детали.
  6. Прижать блокиратор, установить створку в первоначальное положение.
  7. Для усиления прижатия эксцентрики провернуть до максимального уровня, для чего опустить контровочный болт, элементы сместить, крепление затянуть.

Положение эксцентриков необходимо настраивать в зависимости от времени года. Специалисты советуют зимой уменьшать зазор между рамой и дверью, а летом ослаблять прижим, чтобы уплотнители не рассохлись, и для обеспечения дополнительной вентиляции.

Трудности при закрытии

Отмечены случаи, когда для того, чтобы закрыть дверь, нужно приложить некоторые усилия. Часто причина заключается в установке двери на «зимний режим». Тогда достаточно просто ослабить регулировочные винты.

Иногда первопричиной плохого закрывания является засор защелки. Устранение заключается либо продуванием замка и его смазке, либо в разборе двери и очищении всех механизмов.

Регулирование замка в целях профилактики производят каждый раз, когда меняют режим прижима дверной рамы с летнего на зимний, и наоборот.

Если створка повисла на одной петле, это говорит о том, что полотно было открыто сразу в двух режимах. Чтобы устранить это, нужно найти посередине торца блокиратор в виде язычка, привести его в горизонтальное положение. Прижимая дверь к раме, устанавливаем ручку в режим «проветривание», а после – в режим «открывание». Таким образом дефект будет ликвидирован.

Для предотвращения причин провисания створки устанавливают поддерживающий элемент – ограничитель открывания. Иногда его еще называют доводчиком двери. Элемент не является обязательным оснащением, но пользуется популярностью.

Функционально доводчик предназначен не только для поддержки открытой двери, но и для регулировки скорости закрывания.

Регулируем шарнир

Долговечность дверных конструкций обеспечивается за счет использования прочных материалов. Например, петли производят из тефлона.

В связи с тем, что петли пластиковых дверей представляют собой шарнирный механизм, работа по регулировке связана с пониманием принципов работы такой конструкции.

Подшипники шарикового типа, встроенные в дверные петли, обеспечивают легкость открывания, уменьшают износ. Для хорошей работы их необходимо смазывать и регулировать.

В зависимости от выявленного недостатка существует возможность горизонтальной, вертикальной и фронтальной настройки.

Главное, не откладывать, иначе при некачественной эксплуатации дверь разболтается и наступит момент полного разрушения механизма. Восстановить его будет уже невозможно.

Меняем уплотнитель

При наличии сквозняков даже после регулировки прижима полотна в различных направлениях можно сделать вывод о наличии некачественного уплотнителя. Срок эксплуатации уплотнителя составляет несколько лет, однако он может прийти в негодность в результате внешних повреждений или неграмотного использования. Дверные прокладки не восстанавливаются, их можно только заменить.

Виды уплотнителей:

  • Резиновый и каучуковый. Самый распространенный, с повышенной износостойкостью к климатическим изменениям.
  • Полимерный на основе ПВХ. Срок эксплуатации невысок, боится перепада температур.
  • Полиэтиленовый.

Если следовать определенным профилактическим правилам, то замену уплотнителя можно проводить значительно реже:

  • Осуществляя ремонт в квартире, окна необходимо закрыть, чтобы избежать оседания пыли на уплотнители.
  • Мойка окон дает отличный эффект, но при условии использования не едкой бытовой химии.
  • Обработка прокладок силиконовой смазкой или обычным глицерином в разы увеличит срок службы.

Замена своими руками

Грамотная операция по замене уплотнителя потребует наличия ножниц и силиконового клея.

Этапы ремонта:

  1. Приобретение уплотнителя с нужными параметрами. Об этом нужно позаботиться заранее. При необходимости посетить строительный магазин с образцом старой прокладки, где с помощью консультанта подобрать аналог.
  2. Удаление старого уплотнителя подручными инструментами из паза. Операцию надлежит выполнять аккуратно, дабы не повредить полотно.
  3. Тщательная очистка пазов. Грязь не позволит качественно уложить новый утеплительный слой.
  4. Нанесение силиконового клея в углы. Это предотвратит смещение резинки.
  5. Укладывание утеплителя в паз, начиная с точки крепления старой прокладки. Требуется равномерное распределение, без провисания, складок и натяжения.
  6. Крепление стыка вплотную. Иногда уплотнитель срезают под углом 45 градусов, чтобы обеспечить плотное прилегание на конце.
  7. Проверка качества. Холодный воздух не должен проникать в помещение.

При осу

Как установить дверные петли для самоубийц

Новейшие

  • [10 ноября 2020 г.] ДВОЙНОЕ ПУШЕЧНОЕ ЯДРО Установлено рекордное количество от Нью-Йорка до Лос-Анджелеса и обратно! Hot Rod Lifestyle
  • [9 ноября 2020 г.] Какие тиски для скамьи самые прочные? Потребовалось их сломать, чтобы узнать… Продукты и обзоры
  • [9 ноября 2020 г.] Какой аккумуляторный храповой механизм 3/8 ″ самый лучший? Продукты и обзоры
  • [4 ноября 2020 г.] Как превратить железнодорожные пути в самодельную наковальню DIY Projects
  • [4 ноября 2020 г.] Как по индивидуальному заказу нарисовать и нанести аэрографом реалистичный череп и полосатое пламя How To & DIY
  • [3 ноября 2020 г.] В погоне за мечтами и штурмом Бонневиль Образ жизни с горячим стержнем
  • [2 ноября 2020 г.] Как правильно выполнять сварку ~ Дуговая сварка экранированного металла (SMAW): основы для начинающих Практические инструкции
  • [2 ноября , 2020] Как адаптировать ЛЮБОЙ двигатель к ЛЮБОЙ трансмиссии How To & DIY
  • [30 октября 2020 г.] Традиционные справочники Hot Rod, которые вы должны иметь Техническая информация
  • [30 октября 2020 г.] Проект Chevrolet Bel Air Restomod 1956 г. Автор: Chip Foose Design Сборки и примеры
  • [29 октября 2020] Двухтактный Chevy Apache Monster Truck от WelderUp '58 Биография и Drive Аттракционы и Roadkillers
  • [29 октября 2020 г.] Золотая Сахара ~ Джордж Баррис построил шоу-кар стоимостью 1 миллион долларов Аттракционы и Roadkillers
  • [29 октября 2020 г.] Восстановление разрушенного гаража Gas Monkey Garage 1976 Chevrolet C10 Сборки и примеры
  • [Октябрь 28, 2020] Построен, чтобы уничтожить ~ 1941 General Motors Rat Rod Prerunner Rides & Roadkillers
  • [26 октября 2020 г.] Незавершенные проекты ~ Когда вы можете позволить себе только половину Hot Rod Ideas
  • [23 октября 2020 г.] Как сделать Нанесите на двигатель и мелкие детали для предотвращения ржавчины черный оксид How To & DIY
  • [21 октября 2020 г.] Как покрасить Candy Metal-Flake Panel Graphics How To & DIY
  • [20 октября 2020 г.] Известный Roadrunner, Хеми Уте и его близкий к аресту Образ жизни хот-род
  • [15 октября 2020 г.] Полная перестройка Dodge Challenger 1970 года за считанные минуты!

Блог о дополнительных ручках - инструкции... Монтаж дверных петель

Руководство ... Установка дверных петель

11.12.2014 08:05

Фитинг петли

При установке дверных петель важно, чтобы дверная коробка была вертикально и горизонтально отвесной, особенно со стороны петель, поскольку для правильной работы точки поворота всех петель должны быть одинаковыми. Несоосность может привести к нарушению целостности петли и любых других аппаратных компонентов, что приведет к нарушению работы дверного блока.При любых особых требованиях всегда обращайтесь к инструкциям производителя по установке.

Если в соответствии с правилами пожарной безопасности за дверной створкой устанавливаются вспучивающиеся прокладки, убедитесь, что соответственно увеличена глубина врезки.

Расстояние между дверными петлями

Створка с концом шарнирного соединения должна быть прикреплена к раме. На определенном расстоянии расположите петельную створку (внутренняя конфигурация поворотного кулака) к двери так, чтобы край створки за поворотный кулак находился заподлицо с краем двери, и отметьте вокруг створки.Повторите процедуру для каждой петли.

Прорезать дверной прорезь по толщине полотна петли. Врезка должна быть гладкой, а стружка и стружка должны быть удалены. Поместите створку в паз, наметьте крепежные отверстия, сверлите пилотным сверлом в соответствии с крепежными винтами. Прикрепите створку петли к двери с помощью прилагаемых винтов и повторите то же самое для других петель на двери.

Поднесите дверь до косяка. Упаковать под дверное полотно до необходимого зазора. Оказавшись в требуемом положении, откройте верхнюю створку петли вплотную к раме так, чтобы кривошипная линия поворотного кулака немного выступала за край, и отметьте вокруг петли.Повторите процедуру для каждой петли.

Сделайте прорези в раме, чтобы она была равна толщине петли, как это было сделано на двери. Поместите створку в паз, просверлите крепежные отверстия и закрепите прилагаемыми винтами и повторите для остальных петель. Сделайте прорези в раме, чтобы она равнялась толщине петли, как это было сделано на двери. Поместите створку в паз, просверлите крепежные отверстия и закрепите прилагаемыми винтами и повторите для остальных петель.

Другой вопрос - как расположить петли на двери - где именно они должны быть установлены.Это может зависеть от веса двери и от того, используется ли доводчик.

Петля

Рисунок 1 - Стандартная и наиболее распространенная практика, обеспечивающая максимальное сопротивление «короблению», петли размещены, как показано.

Рисунок 2 - При использовании доводчиков верхних дверей к верхней петле прилагаются дополнительные боковые силы. Хотя это принимается во внимание при расчетах конструкции, для уменьшения поперечной силы на верхнюю петлю рекомендуется располагать петли, как показано.

Рис. 3 - Если ширина двери превышает 1000 мм или масса двери превышает допустимую для 3 петель, можно установить дополнительные петли. Показанный равный интервал обеспечивает максимальное сопротивление «короблению». Исходя из 4 петель, масса конструкции двери может быть рассчитана в соответствии с таблицей «Расчет боковой нагрузки» перед определением подходящей марки петли.

Рисунок 4 - там, где в примере, показанном на Рисунке 3, используются верхние доводчики, из-за увеличенных боковых сил, создаваемых доводчиком на верхнем шарнире, рекомендуется расположить петли, как показано.

Рисунок 5 - Стандартная практика установки поднимающихся стыковых петель. Следует обращаться за помощью к производителю в случаях, когда требуется 3-й шарнир, поскольку необходимо поддерживать точку соосности.

More Handles предлагает широкий ассортимент дверных петель для любого применения. Чтобы получить идеальное решение для своей двери, позвоните нам, и мы с радостью ответим на любые вопросы.

ЭЛЕКТРОННАЯ ПОЧТА - [email protected]

ТЕЛ - 01228 516516

Вы также можете просмотреть это полезное видео, любезно предоставленное разнорабочим на телевидении Томми Уолшем;


Как отрегулировать дверные петли шкафа

Страница 1 из 25 - TRUporte
Renin Corp.далее гарантирует Покупателю, что при обычном внутреннем шкафу двери , Шаг 3 - Установите петли Положите панели бок о бок на плоской чистой поверхности. Используйте крестовую отвертку , чтобы отрегулировать шарнир нижнего косяка в положение показать на рисунке 15. ... Читать полный текст

Brass Sales Co Inc.
Самозакрывающийся шкаф Петли 10248 10249 Inset Storm Дверь Петля 3969 Набор для установки замка серии 5900 14889 Направляющая двери 102540 5/8 ”102550 3/4” Направляющая Направляющая 10250 2 ПК. Шкаф Дверь Вешалка WP9054 Вешалка и направляющая 2319 Направляющая 2318 Регулировка . Разъем заднего ящика WP9871 Ящик ... Получите Doc

Организуйте. Хранить. Упрощать.
Сверхпрочные, регулируемые петли , которые продлят срок службы шкафов. Ящики • Регулируемые в 6 направлениях дверь петли • Ящики имеют превосходную конструкцию типа «ласточкин хвост» для повышения прочности. Гараж Шкаф , широко открываемый блок размером 64 дюйма ... Просмотр полного источника

Каталог продукции - CR Двери и литье Юты
Опоры для полок Шкаф Стержни Петли Кронштейны для поручней Дверь Оборудование Мы являемся авторизованным дилером Emtek.Приходите и выберите свой вход , дверь, , ручка, , дверь, , ручки и засовы. Если у вас нестандартная высота открывания двери , высота открывания , мы можем отрегулировать двери , чтобы они соответствовали. ... Получить документ

Руководство по техническому обслуживанию зданий убежища
- отрегулируйте натяжение пружины на петлях мирового класса , при закрытой двери , поместите 5/32 водяной шкаф может показаться слишком высоким, или дверь может закрыть немного медленно Чтобы отрегулировать дверь развернуть , ослабить все видимые винты, отрегулировать до желаемого... Получить здесь

Руководство по техническому обслуживанию зданий хранилища
- отрегулируйте натяжение пружины на петлях мирового класса , при закрытой двери поместите Регулировка двери развертка Чтобы отрегулировать дверцу развернуть, ослабить все видим винты шкаф может показаться немного завышенным или дверь может закрываться немного медленно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
