Доводчик двери не работает: Частые неисправности дверного доводчика и способы регулировки

Частые неисправности дверного доводчика и способы регулировки

Результатом неправильной эксплуатации дверных конструкций, оснащенных доводчиками, часто становится их выход из строя. К такому же исходу приводит отсутствие периодического обслуживания деталей дверей. Поэтому стоит рассмотреть более подробно вопрос, как отремонтировать доводчик самостоятельно.

Содержание

• 1 Почему выходит из строя доводчик двери
• 2 Частые поломки и способы их устранения
  • 2.1 Устройство доводчика двери и принцип работы
  • 2.2 Утечка рабочей жидкости
  • 2.3 Повреждение рычажного механизма
  • 2.4 Замена крепежей
• 3 Профилактические меры
• 4 Советы: как продлить жизнь доводчика и избежать его ремонта

Почему выходит из строя доводчик двери

Механизм доводчика устанавливают в помещениях с интенсивным движением. Его задача заключается в автоматическом закрывании дверей. Во время эксплуатации конструкции детали изнашиваются. В случае небольших неисправностей осуществляют регулировку. Когда дефекты работы серьезные, требуется ремонт доводчика.

Чтобы устройство работало долго и исправно, при выборе стоит учитывать следующее:

• массу полотна;
• ширину проема;
• место установки;
• назначение дверной конструкции.

Не менее важно обращать внимание на диапазон температур, при которых будет работать механизм. Также играет роль возможность его ремонта. Для тяжелых дверных конструкций целесообразно предусмотреть установку нескольких устройств.

Устройства устанавливают в разных местах дверной конструкции:

• стандартные — фиксируют вверху полотна;
• скрытые — рамные;
• нижние — напольные.

Справка! Если все параметры подобраны правильно, произведена профессиональная установка, то механизм будет работать долго и надежно. В противном случае не избежать сложных ремонтов или замены устройства.

Основными причинами поломок являются:

• резкое и сильное воздействие при открывании или закрывании дверей;
• блокировка полотна посторонними предметами;
• неправильная регулировка механизма соответственно температуре окружающей среды;
• перегрузка двери.

Кроме того, возможны заводские дефекты изготовления.

Частые поломки и способы их устранения

Следствием неправильной установки, настройки или эксплуатации доводчика становятся:

1. Выход из строя штанги или ее деформация.
2. Потеря тягового усилия или заедание рычагов — происходит в результате естественного износа механизма. Значительное влияние также оказывает установка правильного режима скорости работы согласно температуре окружающей среды. Это в большей мере касается наружных дверей. В этом случае вопрос решают при помощи регулировки механизма.
3. Механический износ сальников.
4. Колебания уровня вязкости рабочей жидкости в зависимости от перепадов температуры — при отрицательных значениях механизм будет работать медленнее. Дверь открывается туго. Если прикладывать усилия по принудительному открыванию или закрыванию конструкции, все закончится поломкой.
5. Поломка крепежных деталей.

Большую часть этих моментов решают путем ремонта доводчика.

Устройство доводчика двери и принцип работы

Для ремонта механизма требуется знать, как разобрать доводчик. В этом случае стоит ознакомиться с его устройством.

Конструкция в основном стандартная:

• корпус с заглушками по торцам;
• поршень;
• зубчатые передачи;
• пружины с держателем;
• клапана регулировки скорости;
• сальники;
• детали крепежа.

Корпус доводчика выполняют чаще всего из алюминия или нержавеющей стали. Основа конструкции — пружинный механизм.

При открывании двери:

1. Зубчатая передача толкает поршень.
2. Рабочая жидкость поступает в свободную часть корпуса.
3. Происходит сжатие пружины.

Затем масло перетекает в другую часть корпуса, пружина выпрямляется. От регулировки скорости перемещения жидкости зависит скорость закрывания двери.

Утечка рабочей жидкости

Если масло вытекает из корпуса устройства, то механизм начинает давать сбои в работе. Дверь перестает плавно закрываться, сильно хлопает. Часто это происходит при отрицательных температурах. Степень вязкости жидкости становится больше, давление внутри корпуса увеличивается. В этом случае могут быть выдавлены сальники и механизм потечет.

Еще одной причиной утечки масла становятся трещины корпуса. При небольших повреждениях их можно заделать обычным герметиком. Заливать масло до необходимого уровня следует через регулировочный клапан. Более серьезные дефекты приводят к полному вытеканию рабочей жидкости. В этом случае механизм необходимо менять.

Ремонту подлежат только разборные устройства. Цельносплавный корпус механизма не дает возможности отремонтировать его в случаях утечки рабочей жидкости либо износившихся сальников. В этом случае требуется демонтировать доводчик и приобрести новый в сборе.

Повреждение рычажного механизма

Повреждения рычажного механизма происходят из-за механического воздействия на дверь. Принудительное закрывание конструкции, порывы ветра выгибают штангу либо на ней появляются трещины.

Небольшие дефекты штанги можно устранить самостоятельно. Мелкие трещины заваривают, место сварки тщательно зачищают. Если есть изгибы или искривления рычага, то их аккуратно выравнивают с помощью молотка. Металлические детали также необходимо очистить от ржавчины и покрыть антикоррозийным составом.

Замена крепежей

Еще одним фактором некорректной работы доводчика становятся крепежи. При необходимости регулировки их можно подтянуть или ослабить. Если они серьезно повреждены или вышли из строя, то требуется замена на новые метизы.

Приобретать лучше оригинальные крепежные элементы. Они должны подходить по следующим параметрам:

• размер;
• способ крепления;
• форма посадочной части.

После покупки нового крепежа и демонтажа старых элементов, их достаточно просто установить в отверстия для крепления и зафиксировать.

Профилактические меры

Необходимо периодически проверять дверную конструкцию на наличие различных повреждений и неисправностей:

1. Дверь обследуют на наличие дефектов, которые могут привести к перекосу. Также проверяют крепление петель.
2. Осматривают корпус механизма — его цельность, отсутствие трещин и течи.
3. Проверяют места фиксации доводчика к коробке и полотну. Ослабленный крепеж следует затянуть.
4. Рычажный механизм должен работать без сбоев.
5. При необходимости настраивают скорость, угол открывания и закрывания полотна.

Если обнаружены серьезные повреждения доводчика, то механизм снимают с двери и подвергают ремонту или замене.

Советы: как продлить жизнь доводчика и избежать его ремонта

Чтобы не потребовался ремонт доводчика дверей, лучше всего предпринять следующие меры:

1. Периодическое обслуживание дверной конструкции.
2. Правильная эксплуатация системы.
3. Не стоит фиксировать дверь посторонними предметами. Лучше купить механизм, который имеет функцию блокировки.
4. Для ухода за поверхностью механизма следует применять средства, которые не содержат в составе щелочи, кислоты или абразивных веществ. Мыть доводчики водой или моющими растворами нельзя.

Регулировку доводчика осуществляют не менее двух раз в год — при смене холодного сезона на теплый и обратно. Основной настройкой является изменение скорости движения полотна. Уровень сжатия пружины регулируется соответствующей гайкой.

Если доводчик дверь не закрывает, то большую часть работ можно выполнить самостоятельно. Для этого пригодится инструкция производителя. В сложных случаях необходим вызов профессионалов либо замена механизма.

как самостоятельно устранить возникшие неисправности в работе устройства

Содержание

• 1 Причины поломок доводчиков
• 2 Основные неисправности и способы их устранения
  • 2.1 Утечка масла
  • 2.2 Неисправности рычажного механизма
  • 2.3 Замена крепежей
  • 2. 4 Регулировка доводчика

Дверной доводчик обеспечивает не только плотное прижатие дверного полотна к косяку, что максимально снижает возможность сквозняков, но и позволяет плавно закрываться двери. Как и любое иное устройство, доводчик, установленный на двери, требует проведения профилактических и ремонтных работ. Как правило, ремонт доводчика двери можно сделать самостоятельно.

Устройство, обеспечивающие плавное закрывание двери

Причины поломок доводчиков

Основными причинами возникновения неисправностей в работе дверного доводчика являются:

• негативное воздействие различных атмосферных явлений. Такая причина поломки особенно актуальна, если устройство установлено на подъездную дверь, калитку или ворота. Постоянные перепады температур, дождь, снег, пыль и так далее приводят к разрушению внешних частей устройства;
• неправильный подбор доводчика на определенную дверь. Этот фактор негативно отражается на работе всего механизма. При выборе устройства рекомендуется учитывать такие параметры, как масса и ширина дверного полотна;

Таблица подбора доводчика по параметрам двери

• неправильное пользование устройством. Фиксация дверного полотна в открытом положении, превышение допустимого угла открывания двери, применение силы при открытии или закрытии наиболее часто становятся причинами возникновения сбоев в работе доводчика;
• деформация дверного полотна;
• отсутствие ухода за механизмом. Непроведение предусмотренных изготовителем доводчика профилактических работ. Как и за любым рабочим механизмом, за доводчиком требуется постоянный уход.

Основные неисправности и способы их устранения

Наиболее распространенными поломками доводчика двери являются:

• утечка масла из рабочего механизма;
• деформация, надлом рычажного механизма, присоединяющегося к корпусу доводчика;
• поломка, искривление крепежных элементов;
• некорректная регулировка работы механизма.

Утечка масла

Основным рабочим элементом доводчика является пружина, которая размещена в специальном герметичном корпусе, заполненном маслом. Если в корпусе будет недостаточный уровень смазочного материала, то пружина будет срабатывать с высокой скоростью, что приведет к резкому захлопыванию двери.

Внутреннее устройство дверного доводчика

Если из корпуса дверного доводчика вытекло масло, то есть обнаружены масляные следы или наблюдается некорректная работа устройства, необходимо:

1. снять доводчик;
2. внимательно осмотреть корпус устройства. Если трещина, через которую выходит смазочное масло, небольших размеров, то для ее ликвидации можно воспользоваться обычным герметиком. Если трещина велика, то доводчик подлежит замене;

Вещество для устранения трещины

3. если трещину удалось устранить, то производится дозаправка корпуса доводчика смазочным материалом. Для этого выкручиваются регулировочные винты, находящиеся на торцевой части корпуса, и при помощи шприца или пипетки вводится масло.

Место расположения винтов регулировки доводчика

Неисправности рычажного механизма

Как устранить неисправности штанги доводчика своими руками? В первую очередь необходимо выяснить вид поломки. Это может быть:

1. появление трещины, которая приводит к некорректной работе. Устранить трещину на штанге можно при помощи герметика (если она небольших размеров) или при помощи сварки. После заделки трещины рекомендуется тщательно зачистить обработанное место и покрыть любым антикоррозийным составом;
2. деформация рычага. Такая проблема чаще всего возникает в результате неправильной эксплуатации или чрезмерной нагрузки на доводчик. Если устройство изготовлено из материала, поддающегося правке, то при помощи молотка рычажному механизму придается правильная форма. Если для изготовления тяги доводчика применен высокопрочный материал (например, для уличных механизмов), то рычажная штанга подлежит замене;

3. перелом рычага. Устранить проблему можно исключительно заменой устройства.

Полный выход из строя рычажного механизма доводчика

Замена крепежей

Если не работает доводчик двери из-за ослабления или порчи крепежных болтов, используемых при установке устройства, то проблема решается в кратчайшие сроки обычной заменой фиксирующих элементов. Главное – правильно подобрать болты для крепления доводчика.

Подбор осуществляется по следующим параметрам:

• диаметру;
• длине;
• шагу резьбы.

Основные параметры крепежного элемента

Регулировка доводчика

Как отремонтировать доводчик, если при визуальном осмотре устройства не выявлено никаких трещин, изгибов и так далее?

Ремонт дверного доводчика в этой ситуации заключается в корректной регулировке устройства. Стандартный доводчик позволяет регулировать:

• скорость закрывания двери до момента окончательного дохлопа;
• скорость дохлопа.

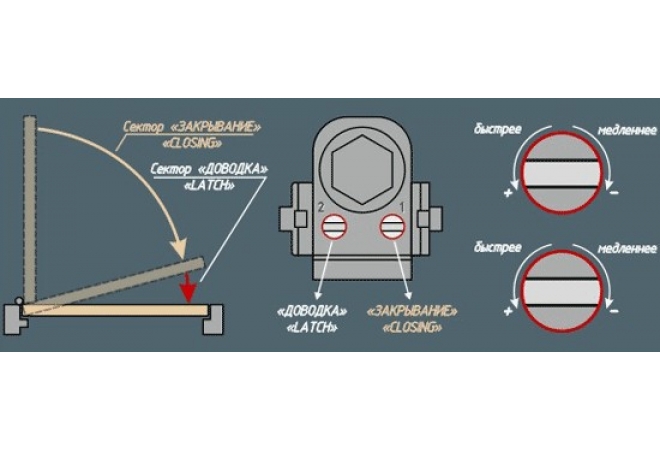

Для регулировки используются специальные винты, которые, как правило, располагаются на торцевой части корпуса доводчика или под декоративной накладкой. Для проведения операции потребуется простая отвертка, при помощи которой и происходит вращение винтов.

Устранение неисправностей методом регулировки

Подробнее о процессе регулировки доводчика двери можно посмотреть на видео.

Производить перенастройку доводчика рекомендуется 1 раз в полгода, ведь на условия работы устройства сильно влияет такой фактор, как температура окружающей среды. В холодное время года доводчик работает медленнее из-за того, масло в корпусе устройства густеет, и наоборот.

Закрытие двери при проблемах с доводчиком

В этой статье приводятся некоторые рекомендации по выявлению сервисных проблем, возникающих в доводчиках, и по их устранению.

Но прежде чем приступить к устранению неполадок, мы должны просмотреть некоторые важные сведения о соответствии кода дверным доводчикам. В конце концов, если мы скажем вам, что вам нужно отрегулировать дверной доводчик, это будет иметь смысл только в том случае, если мы дадим вам рекомендации относительно того, какой должна быть регулировка.

Дверные доводчики существуют уже более 100 лет в различных конфигурациях, а развитие инженерных, дизайнерских и производственных технологий привело к созданию надежной группы продуктов. Расширенные гарантии, предлагаемые многими производителями, являются доказательством их уверенности в продукции.

Поскольку дверные доводчики используются в приложениях, связанных с безопасностью жизни, они проходят строгие испытания и классифицируются, чтобы их можно было правильно установить и использовать по назначению. Слесари должны проявлять здравый смысл при выборе и установке дверной фурнитуры, столь же важной для безопасной работы, как и дверной доводчик.

Помимо проблем с безопасностью жизни, связанных с любой дверью, дверные доводчики могут создавать потенциально опасные условия для пешеходов, которые могут поскользнуться и упасть в случае утечки гидравлической жидкости. Установщики могут получить травму, если корпус доводчика будет случайно проколот дрелью, например, при установке магнитного замка на жатку со скрытым доводчиком. Мощная пружина может сильно ударить рычаг доводчика, если давление внутри доводчика резко ослабнет.

Продажа и модернизация дверных доводчиков является прибыльным занятием для слесарей, а с потолочными дверными доводчиками их установка может выполняться одним механиком, а не дверной бригадой. Целесообразно иметь доводчики в своем сервисном автомобиле, чтобы вы могли быть готовы прийти на помощь (и совершить продажу). являются неотъемлемым компонентом в обеспечении безопасности проема и здания.

Дверные доводчики чаще всего используются на дверях в коммерческих зданиях. Они требуются по коду на всех противопожарных дверях и необходимы на дверях с электронным контролем доступа, чтобы дверь закрывалась и закрывалась самостоятельно.

Двери, используемые для других целей, такие как неаварийные двери по периметру, внутренние двери в коридорах и двери в комнаты и зоны, также являются хорошими кандидатами на дверной доводчик.

Дверные доводчики бывают нескольких типов:

Напольные доводчики : Предоставляется производителем дверей как часть дверной системы.

Скрытые в перемычке центрально-подвесные доводчики: Также являются частью системы открывания двери и входят в комплект при установке двери.

Напольные доводчики и скрытые доводчики часто используются с шарнирами, а не с петлями, и могут выполнять функции двустворчатого открывания.

Доводчики накладные (накладные) : К ним относится большинство доводчиков, с которыми сталкиваются слесари. Их можно установить на существующие двери и при необходимости заменить или модернизировать, не снимая дверь с проема для ее обслуживания или замены.

Существует пять типов установки для поверхностного монтажа:

• Обычный рычаг : Доводчик с обычным или стандартным рычагом устанавливается на стороне вытягивания. Доводчик крепится на дверь. Рукав в закрытом состоянии выступает перпендикулярно двери. Это самый энергоэффективный вариант.
• Верхний косяк : Как следует из названия, доводчик устанавливается на верхний косяк (а не на дверь), как правило, потому, что верхний косяк двери слишком узок для размещения корпуса доводчика. Дверные доводчики с верхним косяком, как и обычные рычажные доводчики, имеют дужки, которые выступают перпендикулярно двери.
• Параллельный рычаг : Дверные доводчики с параллельными рычагами используются в коммерческих объектах и ​​школах. Подлокотник располагается параллельно поверхности двери, что снижает риск вандализма или повреждения выступающего (и манящего) подлокотника. Этот тип установки является навязчивым.
• Трековый рычаг: Эти доводчики на гусеничном ходу имеют ролик, который перемещается по металлическому желобу, когда дверь открывается и закрывается. Гусеничный рычаг может быть установлен на толкающей или тянущей стороне проема. В обоих случаях корпус доводчика крепится к двери. Для установки со стороны толкания направляющая крепится к потолку верхней части рамы. При установке со стороны тяги гусеница крепится к лицевой стороне головки рамы.
• Угловой кронштейн: Этот необычный вариант доводчика для накладного монтажа используется, когда дверь имеет угловую или арочную верхнюю направляющую. Кронштейн прикрепляется к выдвижной стороне проема в верхнем углу рамы, и корпус доводчика устанавливается на кронштейн, а рычаг крепится к лицевой стороне двери.

Дверные доводчики не созданы одинаковыми, потому что все отверстия не одинаковы. Федеральные, государственные и даже местные строительные нормы и правила могут повлиять на определение требуемого дверного доводчика.

Сохраняйте контроль

В Законе об американцах-инвалидах (ADA) указано, что для открывания внутренних дверей требуется усилие не более 5 фунтов, но не указывается усилие, необходимое для наружных дверей.

Типичное максимальное усилие открывания наружных дверей составляет 8,5–10 фунтов. Любая дверь, настолько тяжелая и трудно открываемая, что она препятствует входу людей с ограниченными возможностями, может лишить их доступа, для предотвращения чего был принят ADA.

Когда дело доходит до дверных доводчиков, вы должны быть «помешаны на контроле». Дверь всегда должна быть под контролем, когда ее открывают, когда она закрывается и когда она закрывается.

Когда дверь открыта, она находится под контролем того, кто ее открывает. Параметр обратной проверки доводчика определяет, сколько фунтов силы необходимо, чтобы открыть дверь, и как ведет себя дверь, когда она открывается на желаемый угол. Пружины и гидравлика доводчика контролируют эти параметры. Дверной доводчик может иметь регулируемую натяжную пружину, которую можно отрегулировать в соответствии с весом двери.

После того, как дверь открыта и отпущена пешеходом, если доводчик имеет функцию замедленного действия, дверь на мгновение останется открытой или начнет закрываться.

Высококачественные дверные доводчики имеют следующие регулировки:

• Положение обратного хода
• Подушка обратного хода
• Скорость закрывания
• Защелка
• Скорость защелки
• Управление мощностью закрытия

Поиск и устранение неисправностей доводчика

Начните с осмотр на наличие явных повреждений двери, коробки и дверной фурнитуры. Есть ли жидкость на двери, полу или пороге? Мы ищем гидравлическую жидкость из протекающего дверного доводчика, но другие жидкости, например, из протекающей трубы или крыши, тоже не годятся. Протекающий дверной доводчик необходимо заменить или отремонтировать на заводе. Проверьте гидравлику. Гидравлические клапаны, возможно, должны быть отрегулированы должным образом.

Убедитесь, что доводчик плотно прилегает к двери. Есть ли все крепежные детали? Дверь покоробилась от нагрузки на доводчик или рычаг? Было ли использовано сквозное болтовое соединение? Рука согнута или части отсутствуют? Возможно, вам придется подтвердить, что доводчик и рычаг были установлены в правильном месте.

Полностью откройте дверь и дайте ей закрыться. Дверь не заедала при открытии мимо рамы? Сопротивлялась ли дверь открытию, и сопротивление было неровным и неравномерным, или оно было плавным и интуитивно нормальным?

Проблема может быть не в доводчике, а в поврежденной двери, раме или петлях. Когда вы открыли дверь, почувствовали ли вы, как защелка входит в зацепление и смягчает открытие двери, когда она достигает предела своей дуги?

Когда дверь закрылась, она качнулась с соответствующей скоростью? Вы можете считать про себя или использовать таймер в своем телефоне, чтобы увидеть, соответствует ли скорость спецификации.

Когда дверь приблизилась к концу дуги закрытия, она закрылась и защелкнулась? Отсутствие запирания может быть вызвано неправильно отрегулированной скоростью защелки или положением защелки, несоосностью между защелкой и защелкой или краем двери, который мешает раме. Это может быть деформированная рама или ослабленные или поврежденные петли. Если это новая установка, возможно, дверной замок, защелка или защелка не были указаны, выровнены или настроены неправильно.

Если дверь распахивается, хлопнула ли она при закрытии? Если дверь распахивается, не застопорилась ли она непосредственно перед тем, как достигла положения защелки? Давление в трубе, вызванное системами отопления или охлаждения, которые создают неравномерное давление на противоположной стороне двери, может быть фактором, способствующим этому.

Убедитесь, что натяжная пружина была правильно сжата при установке доводчика. Попробуйте отрегулировать защелку или отрегулировать натяжение пружины доводчика. Проблема может быть более сложной, чем более точная настройка или неисправность.

Дверь терлась о порог? Есть ли грязь или мусор, застрявшие между дверью и рамой на краю петли?

Если кажется, что регулировка клапана не приводит к каким-либо заметным изменениям, это может быть ближе. Возможно, у вас неправильный размер дверного доводчика для вашей двери. Если вы пытаетесь отрегулировать дверь, обязательно используйте дверной манометр.

Тим О’Лири — опытный консультант по безопасности и постоянный автор Locksmith Ledger.





Мой доводчик не работает – что мне делать? · Rutland UK

Мой дверной доводчик не работает – что мне делать?
Мы часто устраняем проблемы клиентов, которые сообщают нам, что их дверной доводчик не работает. Иногда это может быть сложно, так как человек, который звонит по телефону, не всегда стоит перед дверным доводчиком! В большинстве случаев мы обнаруживаем, что дело вовсе не в дверном доводчике, но мы всегда рады помочь. Обычно мы начинаем с того, что задаем несколько вопросов.


Если дверь не закрывается должным образом, стоит сначала проверить наличие других потенциально проблемных элементов, таких как изношенные петли или разбухшие деревянные детали. Наше руководство по устранению неполадок «Почему всегда виноват дверной доводчик» более подробно рассматривает эти другие проблемы.

Как только эти факторы будут исключены, мы перейдем к другим причинам, по которым дверной доводчик может не работать. Как правило, они делятся на три категории:

Доводчик нуждается в регулировке
Изменения в окружающей среде, такие как недавно установленная система кондиционирования/вентиляции или добавление или удаление двери, могут создать давление воздуха, которое образует вихри в здании. Это не чья-то вина, но это может изменить способ закрытия двери, заставив ее либо захлопнуться, либо не закрыться полностью. Это можно исправить простой регулировкой доводчика (именно поэтому мы всегда рекомендуем дверные доводчики с механической регулировкой). Доводчику может потребоваться его силовая обмотка для компенсации или регулировка скорости закрытия. Руководство по этому вопросу читайте в нашем блоге: Как отрегулировать дверные доводчики, чтобы преодолеть давление воздуха.

Иногда при установке доводчиков клапан регулировки скорости неправильно закручивается полностью в закрытое положение – это вообще не позволяет двери закрыться, но это легко исправить!

Доводчик установлен или настроен неправильно
Дверные доводчики часто устанавливаются, когда общие сроки проекта становятся очень жесткими, а команды находятся под давлением. Это может показаться глупым, но иногда доводчик устанавливается не той стороной вверх или рычагом, направленным не в ту сторону к краю петли. Эти вещи могут и происходят в любом проекте!


Кроме того, могли быть перепутаны команды толкания и вытягивания, и доводчик настроен с усилием, идущим в направлении, противоположном предполагаемому. Это легко сделать, и мы всегда начисляем баллы каждому, кто удосужился прочитать инструкцию!

Если доводчик установлен с параллельным положением рычага, рычаг иногда устанавливается неправильно, в результате чего сустав рычага касается двери и препятствует закрытию – обычно для решения этой проблемы рычаг можно отрегулировать.
