Типы кабель каналов для электропроводки: Инструкция +Видео

Типы кабель каналов для электропроводки. В каждом нормальном офисе, доме или промышленном помещении есть штатная проводка. Как правило, такие провода укладывают еще во время строительства в потолок или борозду, которая после будет заделана. Но есть и другой способ проложить скрытый провод, при этом все будет сделано без шума и пыли. Например, вы решили сделать ремонт или проложить электропровод из одной комнаты в другую поверх потолка или стены, причем так, чтобы об него не запнулись старенькие родители или ребенок, который только-только научился ходить. В этом и помогут различные типы кабель каналов для электрической проводки.

Это решение поможет эстетично скрыть, и при этом надежно защитить провода от влаги и грязи

При необходимости провода всегда можно будет достаточно, дополнить или полностью заменить проводку. К слову, установка кабель каналов донельзя проста, но обо всем поп порядку. Как правило, в любом современном здании есть множество кабелей и проводов. Если был они остались лежать вдоль стены или на полу, то они бы сильно мешали передвижению людей, или как минимум, портили бы интерьер, а также представляли реальную угрозу поражения электрическом током (в частности, если провод электрический сетевой).

Кабель канал позволяет решить эту проблему. Не путайте их с металлическими коробами, которые не настолько гибкие и не самые эстетичные. Кабель канал для электропроводки из пластика гибкий и эстетичный, дает безопасность, и не портит интерьер. Полихлорвинил бывает белым или же под дерево, для внутренней отделки в виде плинтуса или в виду узенького короба, и что выбрать – решать только вам. Вы можете установить его в доме, квартире и офисе, а также в цеху и общественном здании, достаточно лишь подобрать степень защиты оболочки и обратить внимание на то, есть ли перфорация или нет, а также какое качество у крышки.

При всех положительных моментах ПВХ каналы не очень дорогие, и по этой причине они и пользуются невероятной популярностью при прокладывании кабеля внутри помещения.

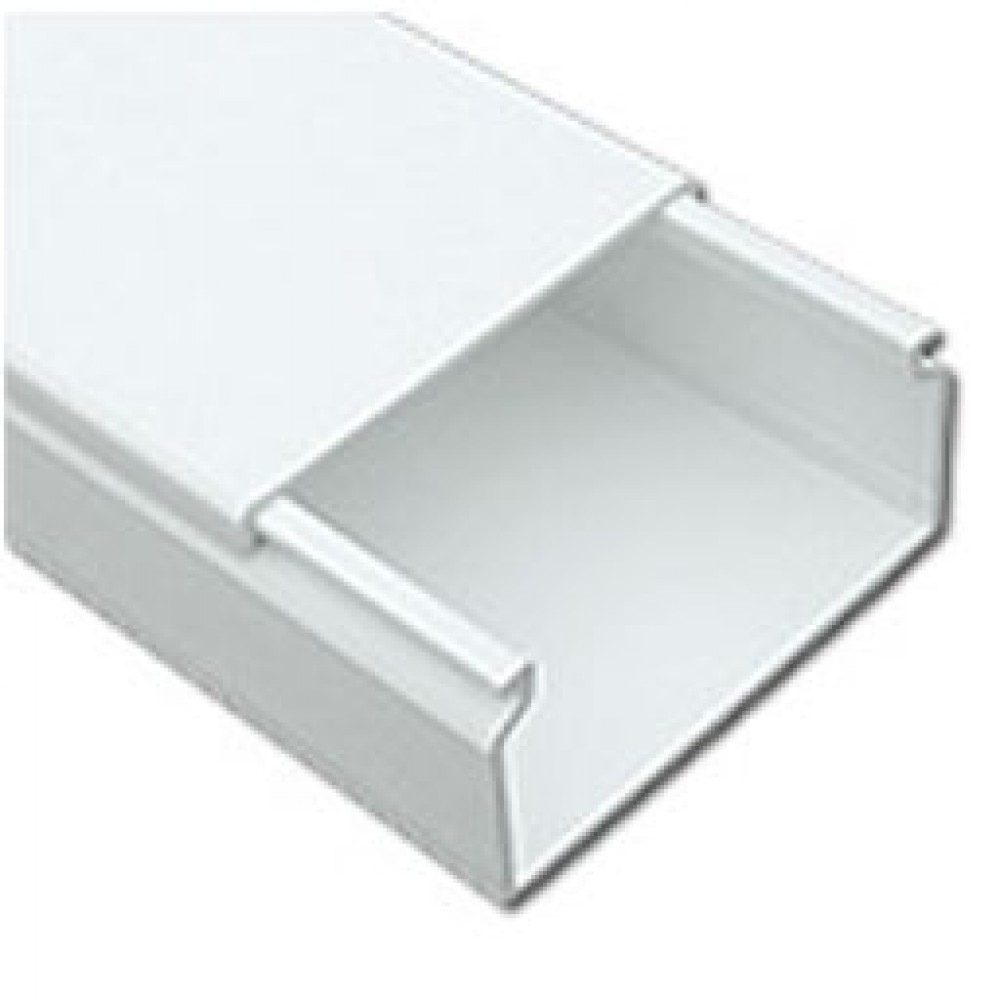

Сам по себе кабель канал представляет собой, как правило, разборную трубу с прямоугольным сечением, выполненную из ПВХ. Крышка и основание являются главными частями кабель канала. Крышка легко защелкивается на коробе, в который и будут помещены провода. Провода, которые можно укладывать в канал, могут быть силовыми электрическими, кабелями от телефона, информационно коммуникационные кабели и прочие, т.е. любой провод, который используют в помещении.

Общие сведения

Разновидности

На данный момент есть лучшие производители изделий из области электротехники (например, ИЕК, Легранд или же ДКС), в ассортименте которых

есть такие разновидности пластиковых коробов для электрической проводки:

• Мини кабель каналы (миниканалы). Чаще всего их используют для того, чтобы проложить телевизионные, компьютерные и телефонные провода. За счет компактных размеров они практически не портят интерьер в помещении.
• Напольные (отличаются овальной формой короба). Они самые удобные из всех, так как за счет свой овальной формы не препятствуют движению.
• Плинтусные. как правило, их используют в квартирах и домах, так как они позволяют полностью скрыть кабель в особом канале плинтуса электротехнического типа.
• Магистральные.
• Безгалогенные. В этом случае в материале короба нет галогенов – фтора, брома, астата, хлора и йода. Такое изделие считается экологичным, и его использование крайне актуально в помещении закрытого типа.
• Перфорированные. За счет конструктивной особенности в таком коробе меньший вес, а значит, и конечная стоимость. Из преимуществ стоит отметить простоту крепления кабель канала.
• Парапетные. Самый популярный вид, который чаще всего используют для прокладывания проводов в офисах, домах и административных помещениях.
• Угловые. Данный тип кабельных каналов рекомендуют использовать для того, чтобы прокладывать электрическую проводку под потолком.
• Гибкие. За счет перфорированной формы можно использовать для того, чтобы крепить кабель даже на неровной поверхности. По форме бывают прямоугольными и круглыми.
• Прозрачные. Смогли хорошо себя зарекомендовать при создании подсветки лентой на светодиодах. За счет полной прозрачности и компактным размерам при помощи такого кабеля можно без усилий закрепить на потолке LЕD ленту, а также на стене или даже днище автомобиля.
• Лестничные. Их используют для прокладывания тяжелых кабелей, т.е. они имеют усиленную конструкцию.
• Проволочные. Наиболее дешевый вариант для кабеля и одновременно с этим самый удобный вариант для чистки. На коробах из проволоки, сделанной из стали почти не оседает пыль, а это весьма практично, если требуется проводить проводку по техническим помещениям или складам. Дополнительное преимущества прозрачного лотка – он отлично вентилируется, за счет чего кабельная линия несильно прогревается.
• Особые короба для кондиционеров.

Это самые популярные виды кабель каналов для электропроводки, которые можно использовать а административных, производственных и жилых помещениях.

Размеры

Изделия из ПВХ продают в стандартных отрезах, каждый из них по 2 метра в длину, а вот размеры в плане сечения разные – от 1.2*1.2 см до 10*6 см и различные промежуточные габариты (7*2, 8*4, 4*4 и остальные). Форма тоже будет определена по виду изделия, к примеру, угловые каналы будут иметь треугольное сечение. Размер будет подобран в зависимости от того, как толщина провода. С размерами все достаточно просто,  и ассортимент можно посмотреть в специализированной таблице производителя.

Отметим то, что у некоторых производителей бывают и другие размеры кабельного кала, например, 8*4.5 см. Самый популярный размер это 1.2*1.2 см (для прокладывания кабеля связи), а также 4*4 и 10*6 см. Для угловых лотков самое практичное сечение 4*4 см. Чтобы получилось правильно подобрать пластиковое изделие, следует решить, какой размер должен быть у короба. Следует сделать все так, чтобы провода были уложены в его емкости свободно и оставался малый запас, который может пригодиться в будущем. Учтите и то, что магистральный канал, который протянут вдоль всего потолка, лучше сделать большего размера, а короб для отводов вертикального типа к розеткам и выключателям меньшего.

После этого требуется произвести расчеты и определить, сколько канала требуется для установки. Длину следует рассчитывать с запасом в 20%, так как есть вероятность, что при работе будет испорчена какая-то часть короба, а купить точно такой же кабель канал не будет возможности.

Выбрать короб для прокладывания проводов можно любого цвета, но помните о том, что изделия белого цвета наиболее распространенные. Для расчета минимального размера кабель канала требуется знать количество проводов и сечение, в чем поможет специальная таблица.

Подбор фурнитуры

Многие производителя коробов из пластика выпускают в дополнение различную фурнитуру, например:

• Заглушки.
• Стыки.
• Тройники.
• Внутренние и внешние углы.
• Угловые переходники.

Даже если сэкономить на стоимости короба, лучше не мелочиться с различными элементами дополнения и не покупать кабель канал без требуемой фурнитуры. Поверьте, монтажные работы с ней намного проще, а готовое изделие будет выглядеть намного симпатичнее.

Гамма

Самый популярный материал изготовления корпуса – полихлорвинил, и этот материал выбран неслучайно. Первое – он недорогой, второе – достаточно прочный, а третье – является диэлектриком, при этом материалу нипочем грызуны.

При монтажных работах канал можно легко отрезать обычным резаком на требуемую длину, и он хорошо гнется, если вам это нужно. Размер и тип будет подобран под любое количество проводов, а цвет под общий дизайн комнаты.

На данный момент есть возможность сделать заказ на любой окрас короба, который подходит под интерьер. Для офиса отлично подойдет белый цвет, а для загородного дома или квартиры пойдет короб под дерево. Лишь под одно только «дерево» есть больше десятка цветовых решений, начиная от самых обычных (бук, дуб, сосна) до таких, как орех, красная вишня и северный дуб.

Следует рассчитывать объем кабель канала для электрической проводки  с запасом, чтобы проводам было немного просторно, а также выбрать подходящий цвет, длину. Постарайтесь предусмотреть запас по объема, так как есть вероятность, что в будущем потребуется добавить проводов. Фурнитура, например, стыковочные переходники, заглушки и тройники должны быть в плане еще до закупки материалом. Самый последний шаг – проверить, насколько легко и прочно защелкивается канал.

Монтажные работы

Поверьте, установка кабель канала не доставит хлопот. Если ваши стены, пол и потолки ровные, то не будет ничего проще, чем наклеить канал сверху на облицовку, при этом заранее отрезав кусок требуемой длины при помощи болгарки или ножа.

При желании, короб можно приклеить на жидкие гвозди или на другой клей хорошего качества. Есть и еще один вариант крепления – на шурупах. Для бетона подойдут дюбели, и когда основание канала будет установлено (если был использован клей, то когда он полностью просохнет), останется лишь уложить провода и закрывать все крышкой. Смотрите за тем, чтобы стыки были практически незаметными.

Короб пластиковый для кабеля и проводки

Назначение и эксплуатация пластикового короба.

Наша компания на протяжении многих лет является одним из ведущих поставщиков изделий электротехнического назначения. Короба для кабеля и лотки ведущих российских и мировых производителей, в том числе и торговой марки , вы можете купить у нас по ценам ниже рыночных. Вся реализуемая продукция прошла требуемую сертификацию и соответствует лучшим мировым стандартам, что подтверждается необходимыми документами.

В процессе прокладки силовых и компьютерных сетей важной задачей является обеспечение их защиты от внешнего доступа и повреждений. Немаловажное значение имеет и эргономическая составляющая: беспорядочно лежащие повсюду, неприкрытые провода не только придают помещению неопрятный вид, но и препятствуют хождению и уборке. Для решения этих задач отлично подойдет короб пластиковый, который представляет собой пластиковый короб. Эти элементы позволяют надежно спрятать провода и хорошо вписываются в интерьер любого помещения.

Конструкционные особенности пластиковых коробов.

Пластиковый короб имеет удобную для монтажа конструкцию – он состоит из основания и крышки, что обеспечивает быстроту и легкость сборки. Благодаря этому работа с ним не требует специальной подготовки – все необходимое может сделать практически любой человек.

В общем случае алгоритм действий выглядит следующим образом: вначале основание прикрепляется к поверхности, вдоль которой будет идти сеть, затем по нему прокладываются провода, после чего они плотно закрываются крышкой. Таким образом, используя пластиковый короб для проводки, который представляет собой кабельный канал и лоток, вы можете быстро и легко выполнить все монтажные работы.

Правильный выбор изделия.

В зависимости от условий эксплуатации следует правильно выбрать материал. Если предполагается прокладывать сеть по улице, то рекомендуется приобрести защитный кожух. В помещениях целесообразнее использовать изделия из пластика: они дешевле, проще в установке и полностью безопасны с пожарной точки зрения, поскольку выполнены из материала, который не горит. При этом короба и лотки имеют разные варианты оформления, благодаря чему эти короба органично вписываются в любой интерьер. Также они отличаются по размерам, благодаря чему вы можете выбрать защитный кожух, который является наиболее подходящим с учетом специфики вашей ситуации.

Являясь одним из уверенных лидеров на рынке электротехнической продукции, мы предлагаем более 200 000 наименований изделий, предназначенных для решения самых разных задач. Если вам нужен защитный короб для электрических или компьютерных коммуникаций, то короба и лотки от лучших производителей, в том числе и от фирмы, вы можете приобрести у нас по привлекательным ценам в любое время.

Покупка в интернет-магазине СветЭлектро.

Благодаря богатому опыту работы и наличию широкого штата квалифицированных специалистов все заказы обрабатываются в кратчайшие сроки, а проведение гибкой маркетинговой политики позволяет нам предлагать условия, намного более выгодные по сравнению с конкурентами. Поэтому, приобретая у нас любые виды пластиковых коробов и лотков, вы не только покупаете продукцию отличного качества, но и экономите немалые деньги. Подтверждением высокого уровня оказываемых услуг является большое число постоянных клиентов, а также наша безукоризненная деловая репутация одного из самых надежных поставщиков изделий электротехнического назначения.

Предприятие «СветЭлектро» предлагает широкий выбор коробов по привлекательным ценам.

Напольный кабель канал: металлический, алюминиевый, пластиковый

Прокладку проводки можно вести скрытым (штробление стен) или открытым методом. В последнем случае активно используют напольный кабель канал типа Legrand, DKC и т. п., а также сопутствующие аксессуары (тройники, переходники, заглушки, корпуса/башни для коммутационных точек).

Когда используют открытую прокладку?

Выбор способа организации электропроводки зависит от многих факторов. Учитываются сечение кабелей, материалы стен, перекрытий, технические и эстетические моменты. С одной стороны, наиболее распространенным способом является скрытый и аргументация здесь первоначально эстетическая. Но одним существенным минусом такого подхода есть необходимость достаточно трудоемких подготовительных работ, целью которых является проделывание канавок (штроб) в поверхности. Кроме того, проблема в технической невозможности организации скрытой проводки. Так, различные нормы электротехнической безопасности строго ограничивают штробление в железобетонных стенах, а для перекрытий вовсе это делать запрещено. Аналогичная ситуация наблюдается в случае проводки для деревянных домов.

Открытый вариант не был столь эстетичным изначально, но он все равно имеет объективные предпосылки для применения:

• Этот метод гораздо быстрее и легче в техническом плане, поскольку не предусматривает штробления стен. Провода, как правило, укладываются в металлический или пластиковый, напольный или настенный кабельный канал, который крепится к поверхности дюбелями,
• Проводка в канальных системах обеспечивает прекрасные условия для последующего обслуживания/ремонта сети, за счет быстрого доступа (чтобы добраться до кабеля не нужно долбить стены, а просто снять крышку),
• Скорость монтажа, огромный набор комплектующих позволит спланировать, смонтировать электросеть за считанные часы. Это особенно полезно, когда необходимо ее перепланировать, особенно для офисных помещений,
• В-четвертых, современные материалы, конструктивы делают открытую проводку в напольных и настенных кабельных каналах не менее эстетичной, нежели скрытая. Это лишний раз подтверждает продукция компаний Legrand или DKC.

Виды напольных каналов для проводки

Укладка проводов по полу должна соответствовать требованиям эстетики, эргономики, безопасности, в том числе для самой себя. Нельзя просто взять и бросить его на пол. Он будет постоянно мозолить глаза, особенно, если нет дополнительного покрытия, например, ковролина, способного его хоть как-то скрыть. За лежащий на полу провод можно попросту зацепиться, повредив что-то себе при падении, либо разъемы на подсоединенной технике, либо саму технику (тот же плоский монитор может свободно полететь вслед за вами вниз). Если два предыдущих события не произойдут, то на провод все равно придется часто наступать, а это может привести к повреждению изоляции со всеми вытекающими обстоятельствами.

Задачей любого кабельного канала для пола, например, Legrand или DKC, является соблюдений указанных выше требований. Разрабатывается их конструктив, побирается материал. Как раз по этим критериям происходит их классификация:

1. Пластиковые. Как материал для изготовления таких напольных кабель каналов используют обычно поливинилхлориды или полиэтилены, из которых экструзивным методом формируют профиля стандартной длины. Примером таких коробов служит продукция компании DKC из серии «In-linerFront». Такой короб является достаточно гибким, но также жестким. Чаще все выполняется белым, хотя цветовая гамма очень разнообразна, от базовых оттенков, до имитации естественных текстур, например, дерева. С конструктивной точки зрения представляют собой комплексное изделие, состоящее из нижнего короба, который крепится к поверхности, и крышки, которая вставляется в специальные пазы и защелкивается, скрывая провода,
2. Металлические. Этот вид напольных кабель каналов производится из стальных или алюминиевых профилей. В первом случае обязательно используется декоративное покрытие, позволяющее подобрать цвет, защитить металл от коррозии. Отдельным видом стальных коробов можно считать оцинкованные, которые лучше других противостоят агрессивной среде, но их декоративные качества оставляют желать лучшего. Такие изделия используют внутри и снаружи помещений. К этой категории относятся также алюминиевые короба, которые изготавливаются из специальных профилей, более легких, нежели стальные,
3. Гибкие. Это целая группа коробов для прокладки на полу, которые имеют секционную пространственную конструкцию, в отличие от жестких DKC и Legrand. Такая компоновка позволяет каждому звену двигаться относительно соседних, а значит создавать гибкий канал. Выделяют три их основных вида: цепные (траковые), трубчатые, литые из резины.

Обзор предложений ЗАО «ДКС»

Один из ведущих отечественных производителей в данной отрасли выпускает серию конструктивных элементов «In-linerFront» под маркой ДКС (DKC). Сюда входят собственно короба (CSP-F), а также сопутствующие аксессуары:

• Угловое стыковое соединение GSP типоразмером 75×17 мм длиной 80 мм,
• Угловое соединение APSP 75×17 мм длиной 119 мм,
• Тройник DSP под короб 75×17 мм размером 110×110 мм,
• Адаптер проходной для соединения в стык двух коробов типоразмером 50×12 мм,
• Переходник напольных на настенные короба под типоразмер 75×17 мм.

Что касается самих кабель каналов ДКС, то они имеют полусферическое сечение. Для изготовления используют АБС в белом, сером, черном цвете. Внутри содержит два отсека для проводов, а по бокам мягкие силиконовые вставки. Выпускаются в двух типоразмерах: 75×17 и 50×12 мм.

Обзор предложений «Legrand»

Это ведущий мировой производитель электротехнического оборудования разного рода. Вполне естественно, что кроме розеток, выключателей, коммутационной арматуры, Legrand выпускает и короба для открытой проводки на полу, с пластиковыми и алюминиевыми элементами. Серия называется Quintella,а в ее состав входят следующие позиции:

• Короб 50×12 мм с комплектацией стыковой и угловой соединительными накладками. Изготавливается из пластика, а внутри содержит три отсека для кабелей максимальным диаметром 6 и 9 мм,
• Короб 75×18 мм, комплектуемый стыковыми накладками, плоскими угловыми соединениями (обе эти позиции имеют два исполнения: с пластиковой и алюминиевой крышкой), а также переходником на напольные каналы. Также имеет трех секционную схему, но размеры отсеков больше и могут вмещать кабеля диаметром 11 и 14 мм.

Применение современных решений для прокладки электросети по полу от компаний Legrand или DKC позволяет за кратчайшие сроки решить поставленные задачи без потери эстетического вида и технических характеристик.

Как выбрать кабель-канал для электропроводки

При монтаже электропроводки возникает вопрос о способе прокладки кабелей. Есть два варианта — наружный и внутренний. У каждого из них есть свои преимущества и недостатки. В этой статье речь пойдёт о том как выбрать кабель-канал для электропроводки, его используют для того чтобы скрыть открыто проложенный кабель. Кстати, кроме электрических кабелей есть ещё и информационные: для ЛВС и интернета, телевизионные, телефонные и пр. Их также можно скрыть кабельным каналом.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

1. По способу монтажа и расположения в пространстве.
2. По материалу, из которого он изготовлен.
3. По конструкции.
4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

• Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
• Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
• Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
• Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

• ПВХ.
• Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
• Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

• Гладкие. Сплошной гладкий корпус.
• Перфорированные. Легче и дешевле обычных.
• Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
• Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Как выбрать размер кабель-канала

Некоторые «специалисты» советуют выбирать размер по принципу «лишь бы влезло». То есть размер канала должен быть таким, чтобы при наполнении его группой кабелей выполнялось основное требование — чтобы закрылась его крышка. Это в корне неверно.

Кабеля под действием электрического тока греются. Независимо от тока и сечения кабеля — выделение тепла происходит всегда, это описано законом Джоуля-Ленца, о котором, кстати, на сайте есть целая статья. Значит, кабеля должны остывать, а до этого они должны отдавать тепло окружающей среде. Если кабеля будут полностью заполнять пространство кабель-канала, то они будут отдавать тепло друг другу, тем самым ещё больше нагреваясь.

В ПУЭ написано, что при прокладке кабелей в трубе не рекомендуется её заполнять более чем на 40%. Мы считаем, что-то же правило разумно применять при выборе кабель-канала для проводки. Но делать коэффициент заполнения можно чуть большим – процентов до 50-60%, иначе вы просто не сможете сделать поворот при монтаже кабеля, либо короб на нем не закроется.

То есть кабель канал нужно выбирать под сечение провода и их количество. Поэтому если вы собрались в одном коробе прокладывать два кабеля (например 3х2,5 для розетки и 3х1,5 для освещения), исходя из размеров кабелей, габариты кабель канала должны быть от 25х16. По такой логике считать и для большего количества кабелей разных сечений.

Таблица заполнения кабель-канала, которая поможет подобрать подходящий размер по сечению кабеля (для увеличения нажмите на картинку):

Напоследок рекомендуем просмотреть полезное видео по теме:

Подведя итог хотелось бы отметить. Чтобы правильно выбрать кабель-канал для электропроводки, в первую очередь нужно определиться с его типом по способу монтажа и расположению в пространстве, далее — с требуемым размером, а только потом с внешним видом и цветом. Не забывайте о необходимых размерах короба под кабель, иначе провода будут греться, а в случае ремонта проводки вам будет сложно найти нужный кабель, если их слишком много в малом объеме канала.

Наверняка вы не знаете:

фото, видео рекомендации как выбрать и установить своими руками

Автор Aluarius На чтение 7 мин. Просмотров 247 Опубликовано 16.12.2015

Открытая проводка – это самый простой способ создать электрическую разводку внутри помещений. В настоящее время предпочтение отдается так называемым кабель-каналам или по-другому пластиковым коробам, куда и размещаются электрические провода и кабели. И это понятно, ведь пластиковый короб для проводов – оптимальное решение. Этот элемент открытой разводки полностью соответствует нормам и требованиям не только электро-, но и пожарной безопасности, что является основным условием эксплуатации любых линий электропередач, а тем более внутренних.

Проведение электропроводки в пластиковом коробе

Плюс ко всему чисто с эстетической стороны вопроса настенный пластиковый короб для соединения проводов смотрится в разы привлекательнее, чем гофрированный шланг или открытая проводка. Правда, необходимо отметить, что среди трех вариантов открытой электропроводки – установка кабель-канала является самым сложным и трудоемким процессом. И еще один немаловажный момент. Огромное разнообразие пластиковых коробов под проводку, а это размеры, конструкции и так далее, является тем фактором, при котором полностью отсутствуют какие-то строгие и жесткие правила их монтажа. А так как отсутствуют правила установки, то все, что связано с процессом монтажа пластиковых коробов, можно свести к простым рекомендациям.

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Основные размеры кабель-каналов

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

Внимание! Некоторые производители пластиковых коробов под электрическую проводку предлагают, как дополнение, некоторые декоративные элементы: заглушки, угловые переходники, тройники, углы (внутренние и внешние). Поэтому совет – приобретать кабель-каналы с декоративной фурнитурой, которая его облагораживает. Фурнитура «под дерево» также выпускается.

Декоративный пластиковый короб под дерево

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто. То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели. Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки. Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах. Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Внимание! Установка пластиковых коробов – это не только правильный их выбор, это правильный выбор распаячных коробок, как по размеру, так и по цвету. Все должно гармонировать. Особое внимание отверстиям в распаячных коробках, куда будут вставляться короба под разводку.

Плинтусные короба для прокладки кабеля

Установка кабель-каналов

Казалось бы, установка пластиковых коробов – дело не очень сложное, но есть тут один момент, от которого зависит качество проведенного монтажа. Это качество поверхностей, на которые короба будут устанавливаться и закрепляться. Вот почему монтажный процесс делится на два этапа.

Этап №1 – подготовительный

В первую очередь поверхности для установки надо выровнять. Их кривизна – это зазоры между ними и задней частью панели, это кривизна самих коробов, которые выровнять будет просто невозможно. Поэтому основное требование презентабельного внешнего вида установленных приспособлений – это ровная поверхность.

Для подрезки кабель канала подойдет острый нож

В подготовительный этап можно отнести подготовку инструментов. Что для этого вам понадобится?

• Для подрезки можно использовать ножовку по металлу, электролобзик, болгарку, острый нож. То есть, тот инструмент, которым вы больше всего работаете. Если вы выбрали болгарку, то учтите, что при ее работе выделяется много пыли, так что не забудьте надеть очки и респиратор.
• Для разметки лучше всего использовать простой карандаш.

С инструментом для крепления есть определенные нюансы. К примеру, если стены в доме уже выровнены и на них наклеены обои, если стена – это дерево, гипсокартон, ДВП или ДСП, то оптимальный вариант – посадить короба для провода на жидкие гвозди. Можно использовать и другие клеевые составы. Но учтите, что укладывать провода в короб нельзя до полного высыхания клеевого состава.

Этап №2 – монтажный

Если стена – это дерево, то лучше закрепить короб на саморезы. А для этого понадобиться или отвертка, или шуруповерт. В некоторых коробах задняя монтажная панель изготавливается из толстого пластика, так что саморез его может не прорезать. Значит, потребуется и дрель с тонким сверлом по металлу.

Если стены – это кирпич или бетон, то установка производится саморезами на пластмассовые дюбели.

• Сначала высверливаются отверстия в задней панели.
• Она устанавливается на стену, через отверстия карандашом делается разметка.
• По разметкам высверливаются отверстия дрелью, куда вставляются пластмассовые дюбели.
• Производится крепление саморезами.

Оптимальный вариант крепления пластикового короба, если это позволяет основание – жидкие гвозди

Скажем прямо, это самый хлопотный вариант, поэтому некоторые мастера сверление в монтажной панели и в стене производят одной операцией, установив панель к стене и высверлив сразу в них одно отверстие.

Выполнение стыков

Эту операцию необходимо вывести в отдельный этап, потому что, как говорят мастера, это самый сложный момент во всем установочном процессе. Чаще всего стыки – это соединение горизонтальных и вертикальных контуров электрической разводки. Здесь основная цель – создать переход без щелей и зазоров, чтобы он смотрелся презентабельно.

Именно для этих целей и используется фурнитура. Если ее нет, придется применять разные методы подгонки. К примеру, подрезать заднюю панель и крышку под 45º, после чего состыковать два участка под прямым углом. Кстати, для угловой подгонки необходимо учитывать тот факт, что горизонтально и вертикально установленные короба должны быть одного размера.

Схема-изображение комплектующих для кабель каналов

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу. Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки. Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов.

Внимание! Стыковать крышки по стыкам задних панелей нельзя, укладка должна производиться со смещением.

Заключение по теме

Есть такое понятие, как ремонтопригодность или сменяемость. Так вот к пластиковым коробам для проводов и кабелей это также относится. Некоторые мастера стараются закрепить крышки, используя жидкие гвозди или другой вид клея. Делать этого нельзя, ведь есть вероятность, что в короб придется укладывать дополнительную разводку, особенно это касается горизонтальных контуров, расположенных у пола, куда можно уложить не только электрическую проводку. Да и ремонт еще никто не отменял. Так что если и есть необходимость в использовании дополнительных материалов, так лучше всего использовать герметики.

Пластиковый короб – это оптимальный вариант маскировки открытой проводки

И последнее. Как соединить провода в пластиковом коробе? Этого делать не стоит, для соединения лучше всего использовать распаячную коробку.

размеры, типы, преимущества и недостатки. Кабель-канал 25х16

Электропроводка шуток не любит. От качества ее укладки зависит как безопасность помещения, так и исправность всех приборов, которые требуют подключения к сети. Известно, что наиболее надежный вариант монтажа электрокабеля — скрытый. В этом случае провода имеют максимальную защиту от любых воздействий извне, значит, и долгий срок эксплуатации.

Как можно делать электропроводку

В отдельных случаях применить традиционный способ монтажа бывает проблематично. Это касается деревянных построек, а также старых домов с бетонными стенами, где при проведении работ потребуется долго штробить стены, что приводит к образованию огромного количества пыли. В результате в помещении нельзя находиться некоторое время, что вызывает ряд неудобств для жильцов и ремонтных бригад. Кроме того, если со временем обнаружатся погрешности в работе, то ремонтировать провода, замурованные в бетонные стены, будет непросто. Выручить может альтернатива — открытая проводка в кабель-каналах.

Основное преимущество этого варианта — простота монтажа. Но здесь есть тоже свои нюансы:

• Провод гораздо легче повредить.
• Если даже механических воздействий удалось избежать, то другие внешние факторы, такие как перепады температур и влажности, способны ухудшить ее характеристики в будущем.
• Размер кабель-канала для электропроводки в некоторых случаях бывает достаточно большой, это может вредить красоте и уюту помещения.

Помня об этом, необходимо грамотно выбирать кабель-канал. Благо, их ассортимент огромен как по габаритам и формам, так и по материалам изготовления

Виды кабель-каналов для электропроводки

При всем многообразии марок, форм и размеров, эта продукция выпускается в двух вариантах:

1. Жесткие кабель-каналы. К ним относятся открытые и глухие конструкции из металла, проволоки или пластика.
2. Гибкие. Для их изготовления применяется резина (бюджетный вариант) или гибкий пластик. Такие изделия более надежные и качественные, но стоят дороже. Они представляют собой гофрированные трубы или секции, которые соединяются, образуя конструкции нужной длины.

Типы кабель-каналов для электропроводки

У каждого хозяина, занимающегося ремонтом в доме, есть возможность выбрать кабель-канал, идеально вписывающийся в интерьер жилища. Существуют такие разновидности данной продукции:

• Мини-короба. Их ширина и высота составляет чуть больше 1 см предназначаются для кабелей телефонной и интернет-связи, а также для проводов бытовых электроприборов, таких как компьютер, телевизор и т. д.
• Конструкции для декорирования плинтусов. Являются одними из наиболее выигрышных для жилых помещений. Помимо достаточной защиты проводов, они также оригинально декорируют помещение, в частности, плинтус. Благодаря этому создается оптимальный баланс красоты и практичности.
• Кабель-канал в виде парапета. Его уместно монтировать в учреждениях и офисах. Для домов и квартир они используются редко, потому что несколько отягощает внешний вид стен. Однако при соответствующем дизайне ему можно отдать предпочтение, ведь он достаточно надежен, обладает достаточной вместимостью для большого количества проводов, имеет встроенные ниши для розеток и выключателей.
• Напольные короба. Имеют закругленную форму, способны придать оригинальность облику помещения, но особой популярностью не пользуются.
• Потолочные конструкции. Имеют треугольную форму. Одна часть крепится к потолку, другая — к стене.
• Гибкие каналы. Это идеальный вариант для неровных поверхностей.

Материалы, применяемые для изготовления

Выше уже отмечалось, что для изготовления данных приспособлений применяется металл или пластик. Осталось только определиться, чему отдать предпочтение. Залог правильного выбора — знание характеристик данных материалов.

Пластиковые кабель-каналы

Многие люди отдают им предпочтение, потому что цена на них достаточно демократичная, монтаж тоже не представляет большой сложности. Сам материал достаточно устойчив к перепадам температур и другим воздействиям. Подходят для домов, квартир и офисов, однако для промышленных помещений с мощным электрооборудованием их применять не рекомендуется. В этом случае при коротком замыкании температура окажется слишком высокой и непосильной для пластика.

Алюминиевые

Отличаются высокой прочностью и долговечностью, устойчивы к огню. Однако для дома используются редко, только в том случае, если дизайн оформлен в стиле техно. Однако для промышленных помещений они идеальны. Для их монтажа требуются навыки и опыт, а также наличие специальных инструментов.

Стальные

На них стоит обратить внимание, если нужно приобрести негорючий кабель-канал для электропроводки, который своим видом не будет нарушать интерьер. Данные приспособления универсальны, подходят для помещений любого назначения, имеют дополнительное покрытие на основе цинка, которое защищает их от любых воздействий. Отличаются разнообразием дизайнерских решений, поэтому можно выбрать по своему вкусу.

Размеры

Как подобрать размер кабель-канала для электропроводки? Этот вопрос редко вызывает затруднения, так как в продаже имеется масса вариантов.

Типоразмеры кабель-каналов для электропроводки подбираются так, чтобы все провода, которые необходимо уложить, заполняли конструкцию примерно наполовину. Если речь идет о трехжильном проводе, где используется заземление, то обязательно должно оставаться расстояние между его элементами. В этом случае подойдет кабель-канал 25х16. Не следует производить укладку в слишком большой короб. В нем будет скапливаться больше воздуха, что снижает пожаробезопасность. Некоторые из этих приспособлений уже имеют специальные углубления для проводов различного сечения.

Подготовка поверхности к монтажу

Независимо от того, идет речь о поле, стенах или потолке, если на них будут крепиться провода, то их следует предварительно выровнять. Монтаж кабеля на кривую поверхность может нарушить гармоничный облик помещения. В этом случае короба будут перекошены в разные стороны, а их фиксатор не сможет выполнять свою функцию.

Следующий этап — нанесение разметки в соответствии с проектом электросистемы. Его составление — ответственное дело. Необходимо точно рассчитать количество материала, выбрать месторасположение так, чтобы короба максимально естественно вписывались в интерьер.

Необходимые приспособления и инструменты

Для выполнения работы понадобятся:

• Кабель-каналы должны быть снабжены заглушками, которые устанавливаются в углах и в других местах соединений их элементов.
• Перфоратор и дрель.
• Дюбели, саморезы или жидкие гвозди.
• Специальный нож для пластика.
• Строительный уровень.
• Распределительные коробки, УЗО, розетки, выключатели и другие электроаксессуары.

Монтаж кабель-канала на стене

Для его крепления используются дюбеля, саморезы или жидкие гвозди. Первый вариант подходит для бетонных и кирпичных стен. Применение саморезов уместно на деревянных и гипсокартонных поверхностях. Что касается фиксации с помощью жидких гвоздей, то этот способ больше подходит для придания дополнительной прочности конструкции. Брать его за основу следует только в исключительных случаях, как временный вариант. Если размер кабель-канала для электропроводки очень большой, клей лучше не использовать совсем.

Работа начинается с разметки будущих отверстий для сверления на коробе и стенах. Проводить ее нужно с учетом того, что стены имеют неровности. В этих местах расстояние между креплениями должно быть уменьшено примерно до 6 см.

Когда все распланировано, а отверстия просверлены, можно начинать устанавливать кабель-канал. Отдельно стоит сказать о длине дюбелей и шурупов. Она должна быть не менее 5 см.

Далее нужно выполнить укладку проводов. Хорошо, если короба уже имеют специальные углубления и ячейки для элементов кабеля. Если их нет, то провода, предназначенные для выключателей, нужно располагать чуть выше тех, которые идут к розеткам, следя при этом за тем, чтобы они были уложены равномерно и не задевали крышку кабель-канала.

Монтаж напольного кабель-канала

Наибольшую популярность удалось завоевать приспособлениям в виде плинтусов со встроенным коробом для проводов. Их можно найти самых разных расцветок. Это позволяет их вписать в любой интерьер, создавая гармоничное сочетание с полом и стенами. При этом нет необходимости выравнивать поверхность. Цена на них не очень высокая.

Хотя данный кабель-канал считается напольным, но фиксируется он к стене.

Для расчета материала необходимо знать периметр помещения. Монтаж проходит аналогично предыдущему варианту. Учесть нужно лишь то, что крепежные приспособления для плинтусов располагаются на расстоянии 30 см друг от друга.

Монтаж в деревянном доме

Электропроводка в кабель-канале в квартирах широкого применения не получила. Однако для деревянных построек она является идеальным вариантом. Почему? Потому что дерево — материал, чувствительный к нагреву. Расположение токопроводящих линий внутри деревянных стен требует больших затрат. Для этого требуется монтаж дополнительных слоев из негорючих материалов. Между ними и должны размещаться провода. Выполнить такую работу качественно под силу только высококвалифицированным электрикам.

Если даже все сделано правильно, скрытая проводка может таить для деревянного дома опасность. Согласитесь, заметить малейшие нарушения в работе системы, упрятанной в стену, практически невозможно. Проведение открытой проводки в кабель-каналах позволяет все держать под контролем. Не нужно бояться при этом нарушения красоты интерьера, ведь короба можно найти любого цвета. Более того, сейчас есть даже кабель-канал для электропроводки под дерево, который не только не испортит красоту, но и окажется удачным дополнением к дизайнерскому решению. Обратить внимание следует и на выбор электрокабеля. Он должен быть с изоляцией, которая не поддерживает горение, например, ВВГНГ.

Кабель-каналы в ванной

Жизнь диктует свои правила. Электроприборов с каждым годом становится все больше, включая и те, которые наиболее уместно разместить в ванной комнате. Значит, понадобится дополнительная розетка. Следует учесть, что проводка в кабель-каналах в помещениях с повышенной влажностью допускается только в качестве временного варианта. Наличие заземления в данном случае обязательно, потому что опасность поражения током увеличивается в несколько раз. Все розетки должны быть со специальной пружинной крышкой, защищающей от попадания брызг, размещать их следует на значительном удалении от ванны и раковины. Все стыки и щели при необходимости можно дополнительно зафиксировать герметиком. В данном случае устанавливается кабель-канал для электропроводки пластиковый. Металлические короба категорически запрещены в подобных помещениях.

Полезные рекомендации

Опытные мастера советуют:

• Замену электропроводки лучше проводить одновременно во всех помещениях. Это удешевит работу, потому что потребуется меньше дополнительных аксессуаров, включая клеммники.
• Следует помнить, что качественный товар дешево стоить не может, поэтому рекомендуется забыть об экономии. Электричество этого может не простить.
• Провода, кабель-каналы, а также другие принадлежности для монтажа лучше покупать с запасом, чтобы быть застрахованным от неприятных сюрпризов.
• При размещении кабелей в одной распределительной коробке необходимо знать, что медный и алюминиевый провода соединять вместе запрещено.
• Выбирать кабель лучше тот, который рассчитан на мощность выше среднестатистической для дома или квартиры. В этом случае он не будет подвергаться преждевременному снижению качества.
• Размер кабель-канала для электропроводки должен быть таким. чтобы провода свободно располагались в нем, но без лишнего запаса.
• Обрезку кабеля следует производить только после его укладки, чтобы избежать неточностей в расчетах.
• Кабель-канал 25х16 является идеальным вариантом, если нужно разместить только один провод.

Заключение

Современная жизнь требует быстроты и легкости. Не обошло стороной это работы по монтажу электропроводка. Появилась возможность избежать проведения лишних трудоемких работ, связанных с штроблением стен и потолка. Монтаж электропроводки в кабель-канале дает возможность сэкономить время и деньги. Способов существует несколько. О них мы рассказали выше. Не стоит забывать о тех местах, где данный способ монтажа электропроводки не рекомендуется. Речь идет о помещениях с повышенной влажностью. Зная преимущества и недостатки кабель-каналов, можно сделать правильный выбор.

Часто задаваемые вопросы по основам электромонтажа

Часто задаваемые вопросы:
Основы домашней проводки

Все перечисленные ниже категории ориентированы на основы домашней проводки, но не на вопросы компоновки или дизайна (для чего см. Базовая проводка). Для обзора моей информации и советов по поиску и устранению неисправностей перейдите на сайт Circuit Detective. Домашняя страница. Ответы на часто задаваемые вопросы по другим темам можно найти на сайте FAQ — Устранение неполадок или FAQ — Выключатели, лампочки, тестирование.

Меню страницы Базовые знания об электрических схемах

Что такое электричество?

Что ж, ручное электричество (не статическое электричество или молния) — это, по сути, сила, генерируемая на петлях из проводящего материала, передаваемая через их электроны и применяемая в качестве полезной энергии в частях этих петель.

Что подразумевается под схемой?

Цепь — это фактический или предполагаемый путь тока между точками с разным напряжением. В случае бытовой цепи на 120 В путь проходит через «горячий» провод от выключателя, элемент, использующий электричество, и «нейтральный» провод, подключенный к заземленной нейтральной шине на панели. В некотором смысле каждая петля, которая образует ток (например, через один световой сигнал и его выключатель), представляет собой цепь, но наиболее распространенным значением является «ответвленная цепь», то есть все, что питается (или прерывается) данным выключателем или предохранителем. .Увидеть Ваша электрическая система.

Нужно ли мне отключать все электропитание дома, чтобы не получить шок, если я работаю на своей системе?

Это неплохая идея. Если вы знаете достаточно о своей системе, чтобы выключить меньше сразу, вы можете безопасно выключить один прерыватель, или просто выключатель или выключатель. Также хорошей привычкой является все равно обращаться со всеми проводами как с живыми, даже если вы проверили их и знаете, что они отключены. Вы не знаете всего и не контролируете других людей в доме, которые могут забыть о вас и что-то снова включить.Увидеть Безопасность.
Базовые знания по домашней электропроводке

Какие провода должны быть подключены к розетке (розетке)?

Если вы посмотрите на лицевую сторону розетки с ее прорезями над отверстием, то увидите, что (более короткий) разъем справа получает горячий (черный / красный) провод (и) путем присоединения с этой стороны. Более длинный слот слева подключает нейтральный (белый) провод (-а) с этой стороны. В отверстие подключается (оголенный / зеленый) провод заземления, прикрепленный к зеленому винту.Увидеть Схема соединений и Учебное пособие по подключению.

Какие провода осветительной арматуры должны подключаться к черному, белому и оголенному (или зеленому или, если такового не существует) проводу светового короба?

Если в коробке есть оголенный или зеленый провод, прикрепите к нему оголенный или зеленый провод (если есть), в противном случае оставьте прибор в покое. Если другие провода прибора черные и белые, подключите их каждый к проводу того же цвета в коробке (но если в коробке ожидает один красный провод, прикрепление к нему черного цвета прибора, а не к черным в коробке, является наверное правильный ход).Если два незаземленных провода прибора не являются черно-белыми, но один из них гладкий, а другой имеет «ребристую» текстуру, ребристый провод должен соединяться с белым цветом коробки, а гладкий — с другим. Но если провода прибора не подходят ни к одному из этих описаний, один из двух должен быть сплошного цвета (он подключается к горячему; кроме сплошного белого цвета, подключите его к белому), а другой должен иметь полосы или надписи на нем. (он переходит к белому нейтральному; за исключением случаев, когда его партнер был сплошным белым, этот полосатый переходит к черному или красному).Все ясно?

Вы можете помочь мне понять, как работает электрическая цепь в моем доме?

Для этого я отсылаю вас к моему Справочный материал, а также мой Экскурсия по трассе

Есть ли способ разметить электрические цепи в моем доме?

Тщательное отображение означало бы, что вы знаете, из какого ящика разветвляется каждая часть схемы. Но, возможно, вам просто нужно знать все, что работает с каждым отдельным автоматическим выключателем. Это может потребовать некоторой работы. У меня есть страница о том, как действовать Маркировка вашей панели.

Что не так со схемами?

Вы можете потерять силу или ее часть. Ваши автоматические выключатели или GFCI могут выключить работу. Ваш свет может мерцать, становиться ярким или странно тусклым. Чтобы понять, почему такое случается, посмотрите это Справочный материал.

Как я могу полностью отключить питание, чтобы я мог безопасно проверять или работать с моей проводкой?

Один главный выключатель может быть в вашем главном шкафу или где-то поблизости, внутри или снаружи.Или может потребоваться отключить до шести различных выключателей или рычагов. Если вы не уверены, отключите все прерыватели и вытащите все известные вам предохранители — внутри и снаружи — должно сработать, но тестер, который подтвердит, что напряжение пропало, сделает это. Увидеть Тестеры.

Что подразумевается под косичкой?

Пигтейл — это объединение двух или более проводов с дополнительным проводом, который будет прикреплен к клемме. Винтовые клеммы, которые зажимают провода, которые вы вставляете в соседние отверстия, часто позволяют подключить к ним более одного провода, так что нет необходимости в соединении.Но чаще винты берут только провода, скрученные по часовой стрелке, прямо под себя; тогда под каждый винт должен быть помещен только один провод, и поэтому может потребоваться соединить косичкой, чтобы все (скажем, белые) провода цепи, соединяющей их, контактировали друг с другом. На некоторых устройствах есть (дополнительные) отверстия для заделки проводов, просто проталкивая провода, пока они не защелкнутся. Если таких отверстий будет достаточно, пигтейл не понадобится. Такие отверстия на розетках не подходят для проводов большого диаметра (12 калибра), и в этом случае провода необходимо будет соединить косичками, если не будет достаточно винтов для их всех.Увидеть Схема косички.

Могу ли я узнать, надежно ли проведена проводка в моем доме?

Честно говоря, нет. Даже инспектор или электрик не могут. Некоторые вещи скрыты от просмотра и от тестирования. Расследование, которое было предпринято как можно тщательнее, все равно не дало результатов. Даже если что-то потерять или против кодекса обнаружено, степень опасности она представляет спорно. Большинство «потенциально небезопасных» условий проявляются в виде отключений, мерцаний, коротких замыканий или ударов; и когда они это делают, большинство из них оказывается второстепенным или сдержанным. Я не говорю, что проверка и чье-то мнение о результатах бессмысленны или не имеют значения. Но поскольку люди (даже «искренние» люди) могут зарабатывать деньги на ваших тревогах, правда о вашем риске и их тщательности может быть преувеличена.
Термины и определения См. Также мою статью на Lingo.

В чем разница между горячим, нейтральным и заземляющим проводами?

При правильном подключении эти провода выполняют следующие функции. Горячие («живые») провода обеспечивают цепь между выключателем и любыми осветительными приборами или приборами.Нейтральные провода обеспечивают остальную часть пути, то есть путь между этими же лампами или приборами и заземленной нейтралью панели. Заземляющие провода, как и нейтрали, подключаются к точке заземления на панели, но они не должны пропускать ток в нормальных условиях. В ненормальных условиях, таких как горячее замыкание на близлежащие металлические части, заземляющий провод предназначен (благодаря его присоединению к такому металлу), чтобы внезапно пропускать большой ток, чтобы отключить автоматический выключатель и остановить состояние. Больше.

В чем разница между обрывом, перегрузкой, коротким замыканием и замыканием на землю?

Обрыв — это когда цепь нарушена. Перегрузка — это когда ток в цепи слишком велик. Короткое замыкание — это когда ток идет к земле непреднамеренным путем (обычно с очень небольшим сопротивлением). Замыкание на землю — это когда такое короткое замыкание не использует нейтраль в качестве пути к земле. Больше.

Что означает открытый грунт? открытый нейтральный? обратная полярность и т.п.?

Измеренный в розетке, путь (непрерывность провода) к точке заземления на панели может быть нарушен или отсутствовать для провода заземления (разомкнутая земля) или нейтрали (разомкнутая нейтраль).Когда нарушается путь между розеткой и ее автоматическим выключателем, это называется открытым горячим. Обратная полярность (обратная полярность) означает, что нейтральные провода подключены к той стороне розетки, которая предназначена для подключения к горячим источникам, и наоборот. Увидеть Тестеры торговых точек и Корректировка выхода.

В чем разница между Line и Load?

Для этого см. Глоссарий.

В чем разница между током, напряжением, сопротивлением и мощностью?

Напряжение проталкивает ток через сопротивление, используя мощность (мощность).Больше на Глоссарий.

В чем разница между амперами, омами, ваттами и вольтами?

Вольт проталкивает X ампер через Y Ом, используя Z ватт. Ампер, умноженный на ом = вольт. Ампер, умноженный на вольт, = ватт. Увидеть Глоссарий.

В чем разница между розеткой, розеткой, вилкой, выключателем, выключателем?

Переключатель обеспечивает или нарушает целостность. Выключатель — это выключатель, который автоматически прерывает непрерывность при слишком высоком токе. Розетка — это технически место, где свет или прибор подключаются к проводам цепи.Розетка — это устройство, которое мы часто называем «розеткой» для подключения шнуров. Больше на Глоссарий.

В чем разница между приспособлением, устройством, прибором?

Светильник — это непереносной светильник. Прибор — это не что иное, как свет, который потребляет (повышенную) мощность. Устройство (например, выключатель, прерыватель, розетка) предназначено для прохождения или преднамеренного нарушения целостности цепи к приборам, приборам или лампам. Увидеть Глоссарий.
Электрический код

Почему кажется, что некоторые цепи проходят без видимой причины?

Есть много положений Кодекса, в которых говорится, что некоторые цепи не могут простираться, а где они должны быть предусмотрены; где выключатели, приспособления и розетки должны и не могут быть.Но жилищный кодекс и чертежи не говорят всего о том, как должны работать схемы. Затем в рамках кодекса электрики выберут удобные и экономящие материалы маршруты для своих кабелей.

Сколько всего может быть в цепи; сколько подключено к GFI?

Для схемы общего назначения ограничение состоит в основном в следующем: цепь на 15 А не должна простираться более чем на 600 кв. Футов. дома; цепь на 20 ампер не более 800 кв. футов. Некоторые производители GFI поддерживают только способность своих устройств обслуживать восемь нисходящих розеток, но это произвольно.Сообщается, что очень длинный набор нагрузок GFI может установить достаточно емкости для отключения GFI. Если это подозревается, каждой такой розетке может быть предоставлена ​​собственная розетка GFI, подключенная к защищай только себя.

Когда код требовал разных вещей?

Это большой вопрос. Для получения информации о требованиях GFI, а также о требованиях к схемам кухни и ванной комнаты см. Расположение GFI. Для прерывателей дугового замыкания см. AFCI.
Диаграммы

У вас есть схема, как обычно подключаются выключатели или розетки?

Да, несколько.Например, см. Мой Экскурсия по трассе или Учебное пособие по подключению.

У вас есть схема обычной прокладки кабелей в доме?

Да, это называется Поэтажный план. Есть распространенные способы разводки дома или квартиры, но не совсем «обычный» способ.

У вас есть схема главного электрического щитка или схема подключения 240-вольтной цепи?

Да, вы увидите некоторые из них в Ваша электрическая система.
Замена розеток и выключателей

Будет ли мне легко заменить выключатели и розетки в моем доме?

Возможно, физически.Электрически нет. Для большинства людей неизвестность, с которой они столкнутся, когда они войдут в этот простой звучащий проект, начнет их сбивать с толку. Если они все равно пойдут вперед, они, вероятно, столкнутся с одной или несколькими неисправностями, когда снова включат питание и попытаются использовать что-то. Если им повезет, и все будет хорошо, их неопытность в установлении новых связей все равно может привести к проблемам в будущем. Узнать Подводные камни модернизации.

Заменил несколько розеток или выключателей на новые; сейчас что-то не работает; что я сделал?

Вам нужно будет вернуться к работе, которую вы проделали до того, как вы заметили, и посмотреть, все ли соединения надежны, ни одно из них не пропало, и, возможно, что-то было подключено не к тому месту. Увидеть Ловушки модернизации или мой Замена статьи.

Я заменяю старые выключатели или розетки, но, возможно, я забыл, как они были подключены; есть стандартный способ или схема?

Без консультации со мной или другим электриком лучше всего использовать примеры из моих Экскурсия по трассе или Схема подключений.

Для чего нужен зеленый винт на моем новом коммутаторе?

Поскольку люди заменяли пластиковые крышки переключателей декоративными металлическими, код теперь требует, чтобы переключатели были заземлены, так что прикрепленные к ним крышки никогда не смогут ударить током, если горячий провод или клемма открепятся и коснутся любого.Итак, чтобы правильно установить новый переключатель, вы выкопаете пучок заземляющих проводов из задней части коробки и протяните провод от них к этому зеленому винту.

У меня гораздо больше проблем с подключением шнуров к моим новым розеткам. Зачем?

Розетки могут быть нового типа, с защитой от несанкционированного доступа (сейчас требуются во многих местах). Они должны предохранять детей от того, чтобы вставить острые металлические предметы в токоведущую сторону емкости и получить таким образом электрошок. Для взрослых хитрость заключается в том, чтобы вставить конец шнура прямо в розетку; только тогда, когда оба лезвия шнура войдут одновременно, пластиковые барьеры уступят место.Чтобы привыкнуть к этому, нам может потребоваться лет двадцать или тридцать.

Домашняя проводка своими руками — Руководство по деталям / инструментам

Это руководство по частям разбито на три раздела. Первое — это то, что вам понадобится для прокладки проводки при строительстве. Во втором разделе рассказывается, что вам нужно для завершения работы. Последний раздел предназначен для прокладки проводов в существующем доме. Вам не обязательно нужно все в этом списке, и вы можете обнаружить, что некоторые из перечисленных здесь вещей (например, ручка) действительно очевидны.Тем не менее, я все равно перечислил их, потому что не иметь ручки в строящемся доме, который находится в 20 милях от вашего нынешнего дома, — это не весело.

Стульчик-степ

Есть много причин, по которым вам понадобится ступенька или стремянка, и ее легче носить с собой. Вам понадобится табурет для закрепления проводов по балкам в подвале, рыболовные провода через потолок, установка проводов детектора движения высоко … Ступенька более полезна, чем лестница, потому что ее легче носить с собой.

Стремянка 6 или 8 футов

Иногда табурет не подойдет. Помните, что вы можете прокладывать провода над потолком. Потолочные динамики для первого этажа будут проходить по балкам второго этажа. Если у вас 9-футовые потолки, высота от первого до второго этажа составляет 10 футов (с балками шириной 1 фут, поддерживающими второй этаж).

Аккумуляторная дрель

Вам понадобится дрель, чтобы проделать отверстия в шпильках и в полу для прокладки проводов. С сетевой дрелью вам не нужно беспокоиться о батареях, но вы не можете быть уверены, что в вашем доме даже будет электричество, когда вы его подключаете.Стеновые розетки не будут завершены, пока не будет закончен гипсокартон, поэтому в лучшем случае у вас может быть розетка для использования в подвале.

Сверла 1 «и 1/2»

Конечно, вам понадобятся биты в комплекте со сверлом. Бит 1/2 дюйма пропускает только пару проводов, и его будет недостаточно для всех ситуаций. Бит размером 1 дюйм будет работать почти (но не совсем) для всего. Лопаточные (плоские) сверла по дереву (вверху на рисунке) дешевле, когда требуется сверло большего размера, но они могут вызвать проблемы. Лопаточные сверла легче застревают, и они затрудняют сверление прямой линии, что может стать проблемой, если вы просверливаете несколько шпилек.Если вам нужно просверлить два отверстия диаметром 1 дюйм рядом друг с другом для прокладки толстого провода (например, кабеля DVI), лопаточная насадка не подойдет, потому что она всегда будет заклинивать.

Удлинитель

Вам понадобится энергия, если вы собираетесь заряжать батареи своей дрели. Также может потребоваться мощность для освещения. Если у вас есть рабочая розетка в подвале, возможно, подрядчики строителя ею уже пользуются. Принесите удлинитель с несколькими розетками или удлинитель, чтобы у вас и подрядчиков было электричество. Вам также понадобятся очень длинные удлинители, если единственным источником питания является электрическая коробка в подвале, а вам нужно освещение на втором этаже.

Кабельная катушка

Катушка для кабеля облегчает натягивание проводов без их запутывания. Катушка для кабеля может быть такой же простой, как приподнятая штанга и вмещать несколько катушек кабеля. Я даже видел, как люди вбивают отвертку в шпильку и используют ее для катушки с кабелем. Важно отметить, что катушка с проволокой должна вращаться, когда вы протягиваете проволоку.Если вы просто снимете проволоку с катушки, она будет перекручиваться, и по ней будет очень трудно бежать.

Скобы для проволоки

Скобы из проволоки служат двум целям. Во-первых, они предотвращают случайное выдергивание проводов из электрической коробки. Во-вторых, они держат ваши провода аккуратными и плотно прилегающими к потолку в подвале.

Коготь молот

Вам понадобится молоток для крепления электрических коробок к стойкам. Вы также можете использовать молоток, чтобы забить проволочные скобы, если у вас нет скобозабивателя.Молоток также можно использовать для удаления скоб. Его также можно использовать с долотом.

Проволочные стяжки

Застежки-молнии также помогут сохранить аккуратность проводов. Вы должны выбрать 12-дюймовый нейлоновый вариант. Если у вас слишком много проводов для скобы, вы можете использовать скобу, чтобы прикрепить стяжку-молнию к балке, а затем пропустить провода через стяжку.

Кусачки

Вам понадобится пара хороших кусачков, чтобы перерезать провода, и вы также можете использовать их для очистки стяжек.

Электрические коробки Кодекс вашего местного города может требовать или не требовать электрические коробки, если вы используете неэлектрический провод (например, провод динамика), но лучше, если вы используете их. Сначала убедитесь, что у вашего строителя все в порядке, потому что специалистам по гипсокартону придется вырезать отверстие для каждой коробки. Я предпочитаю голубые пластиковые электрические коробки. Их легко установить и пропустить через них, и они имеют выемки, указывающие, где их следует разместить на шпильке. Убедитесь, что у вас есть план электропроводки и вы знаете, сколько у вас 1 группы, 2 группы… коробки вам понадобятся. При выполнении работ перед установкой гипсокартона используйте электрические коробки New Work, которые устанавливаются непосредственно на стойку. Ящики низкого напряжения

Вы также можете рассмотреть коробку низкого напряжения вместо электрической коробки для проводов без питания. Сверьтесь с местными правилами, чтобы увидеть, приемлемо ли это. С этими коробками иногда легче работать, поскольку у них нет спинки. Я бы не стал использовать их на внешних стенах, потому что они не герметизируются, и вы можете получить холодный наружный воздух, проходящий через них.

Т-образный квадрат / линейка

В разных городах могут быть особые требования, но обычно электрические коробки устанавливаются на высоте 12–16 дюймов над полом. Примечание. Существуют разные правила для подвалов, где может возникнуть проблема с затоплением. В моем доме коробки располагались ровно на высоте 12 дюймов от пола, и Использование 12-дюймового квадрата намного проще, чем рулетка для измерения высоты коробки, поэтому возьмите с собой одну, если она у вас есть. В противном случае вы можете использовать рулетку и отметить все места расположения электрических коробок впереди.Вы должны убедиться, что ваши электрические коробки имеют такую ​​же высоту, что и коробки электрика строителя, иначе коробки будут выглядеть странно рядом друг с другом. Иногда электрики просто используют высоту своего молотка, чтобы убедиться, что каждая коробка имеет одинаковую высоту.

Пенопласт

Расширяющаяся пена (например, Great Stuff) используется для заполнения отверстий в электрических коробках, чтобы изолировать дом и предотвратить сквозняки. Прежде чем использовать пену, убедитесь, что вы полностью завершили электромонтаж коробки.Убедитесь, что пенопласт, который вы получите, можно использовать для проводки в электрических коробках. Пена может расширяться в 10 раз по сравнению с исходным размером, поэтому перед использованием пены в электрическом ящике вам следует проверить ее, чтобы ознакомиться с ней. Вы можете сохранить этот шаг до тех пор, пока не закончите подключение.

Вспышка

Если вы закончите работать поздно ночью, вы захотите взять с собой фонарик. Люминесцентный фонарик или хороший фонарь подойдут лучше, чем точечная вспышка.

Галогенная лампа

Если вы знаете, что в подвале есть электричество, вы можете установить там галогенный свет. В подвале быстро темнеет без света, и именно там вы будете делать большую часть своей работы.

Sharpie and Pen

Не забудьте взять с собой ручку и маркер / метку. Используйте Sharpie для маркировки шпилек и наклеек. Ручка предназначена для заметок.

Этикетки Как только вы переедете, вам захочется узнать, куда идут все эти провода в вашем подвале.Я использую стандартные компьютерные ярлыки, чтобы указать, какой провод какой, используя буквенно-цифровой код. См. Примеры моих первого и второго проектов электромонтажа. Я также маркирую провода в распределительной коробке, если их больше одного. Ноутбук

Используйте блокнот или буфер обмена, чтобы было легче делать заметки. Я пытался взять с собой только бумагу, чтобы писать на ней, но в строящихся домах очень влажно, а бумага испорчена. Ноутбук лучше. Вы захотите записать информацию о каждой фотографии и расположении всех проводов, не используя электрические коробки.

Рулетка

Для любого провода, которого нет в электрической коробке (сигнализация, встроенный динамик, провода гаражных ворот …), вам придется копаться в гипсокартоне, чтобы найти его. Возьмите рулетку, чтобы записать расположение проводов относительно ближайшего угла. Запишите расположение провода, высоту от пола, а также укажите, с какой стороны шпильки находится провод.

Цифровая камера

Если у вас есть цифровая камера, используйте ее, чтобы снимать все подряд.Поскольку все комнаты без стен выглядят одинаково, вы также должны записать, в какой комнате и в каком направлении находится каждое изображение. Никогда не знаешь, когда эта информация будет полезна (и не только для проводки).

Отвертка

Если вы не можете использовать коготь молотка, вам может понадобиться отвертка с плоским жалом, чтобы удалить скобы. Вам также понадобится отвертка, чтобы закрыть электрические коробки электрическими пластинами после установки гипсокартона.

Пустые электрические пластины

Строительные нормы вашего города, вероятно, потребуют, чтобы электрические плиты закрывали все электрические коробки, чтобы пройти электрическую проверку перед закрытием, даже если в этих коробках нет проводов, подводящих электричество.Я использовал дешевые глухие настенные тарелки, а затем заменил их со временем после закрытия. Вы также можете использовать подходящие настенные пластины и завершить все до закрытия, но тогда город может это увидеть, и это может повлиять на вашу окончательную оценку. Убедитесь, что ваши настенные пластины снабжены винтами, иначе вам придется покупать их отдельно.

Защитные очки

Каждый раз, когда вы используете молоток для вспенивания пены, вы должны носить защитные очки.

Маска

Если вы работаете с изоляцией или строители устанавливают изоляцию, пока вы находитесь в доме, вам следует надеть маску.

Перчатки

Предупреждение на этикетке гласит, что при работе с расширяющейся пеной следует надевать перчатки.

провод И, конечно, вам понадобится провод. Создайте свой план подключения, чтобы узнать, сколько и какой провод вам нужен. Не забывайте считать расстояние по вертикали при измерении длины провода и всегда добавляйте дополнительные, чтобы убедиться, что у вас не закончится короткое расстояние. Не забудьте приобрести провод, рассчитанный на установку в стене на нескольких этажах. Пример слева представляет собой структурированный провод, содержащий коаксиальный кабель и кабель для Интернета в одном.Это стоит дороже, чем покупка отдельных проводов, но с этим легче иметь дело. Поиск шпильки

Если ваши провода не заканчиваются в электрической коробке (провода громкоговорителей), то вы, вероятно, просто прикрепили конец провода между двумя шпильками. Используйте прибор для поиска стоек, чтобы убедиться, что вы знаете, где находятся стойки, прежде чем пробивать дыры в стене или потолке. Вы же не хотите вырезать шаблон для динамика и обнаружить, что часть вашего отверстия находится над шпилькой.

Кусачки / Стрипперы

Для зачистки провода динамика или сетевого кабеля.В некоторых случаях можно также использовать лезвие бритвы.

Стриппер коаксиального кабеля Коаксиальный кабель необходимо зачистить определенным образом, который описан в разделе «Отделка». Это можно сделать с помощью обычных устройств для зачистки проводов, но это намного проще со специальным устройством для зачистки коаксиального кабеля. Коаксиальный Кримпер

Для коаксиального кабеля есть специальные обжимы. Вам следует искать тот, который поддерживает разъемы RG59 и RG6. Это также должен быть храповой инструмент, а это означает, что инструмент не откроется, пока вы не зажмете его достаточно сильно.

Обжимные клещи для RJ-45 / RJ-11

Вам также понадобятся специальные обжимные устройства для разъемов Cat-5e Data / Internet (называемых RJ45) и телефонных разъемов Cat3 (называемых RJ11). Примечание. Перфорированные блоки и некоторые настенные пластины не требуют обжима разъема на конце кабеля, поэтому этот инструмент может не понадобиться. Вы можете найти один инструмент, который может работать с обоими типами кабелей.

Лицевые пластины Вы можете либо получить пустые лицевые панели и вставить разъемы, либо получить готовые лицевые панели с уже установленными разъемами.Из вашего плана подключения определите, сколько пластин вам понадобится и сколько отверстий в каждой, а затем получите их оптом. Соединители для настенных панелей Совместите разъемы с настенными панелями, опять же, в соответствии с вашим планом подключения. Концевые соединители Вам также понадобятся концевые разъемы RG6 (коаксиальный), RJ45 (Cat5e Data) и RJ11 (Cat3 Phone) для вашей монтажной панели. Микроотвертки

Для монтажа розеток и настенных панелей, а также для подключения сигнализации.

Монтажная панель Как вы можете видеть из моих примеров проектов, я избегаю использования готовых монтажных панелей.Вы можете купить один, если у вас нет подвала, а ваши провода будут видны в комнате или туалете. Я обнаружил, что панели проводки не поддерживают большое количество проводов, которые я хочу проложить, и не стоят сотни долларов. Доска обрезная

Альтернативой монтажной панели является установка всего на плату. Теперь вы можете получить доски 2х4 дюйма, которые имеют правильный размер. Вы также можете использовать 2 x 4 дюйма, чтобы доска не крепилась непосредственно к бетонной стене. Таким образом, каждый раз, когда вы продеваете доску, вы не попадаете в бетон.

Монтажные винты

Для цоколя вам потребуются шурупы или грузила по бетону и сверло по камню. Для установки гипсокартона вам потребуются крепления для гипсокартона или просверлите его прямо в стойку (предпочтительно).

Рыболовная лента

Бухта жесткой стали, используемая для протяжки проволоки через стены после установки гипсокартона. Сначала пропустите ленту с рыбой через стену, прикрепите (скотчем) провод к концу, затем протяните рыбу через стену.

Гибкое сверло

Эти гибкие сверла обычно имеют длину от 3 до 6 футов и позволяют просверливать несколько шпилек, балок или верхних / нижних стеновых пластин, и вам нужно только вырезать одно маленькое отверстие в гипсокартоне.Просто убедитесь, что вы посмотрите, прежде чем сверлить.

Лента электрическая

Вам понадобится изолента, чтобы прикрепить провода к рыболовной ленте.

Замочная пила для гипсокартона

Для вырезания отверстий в гипсокартоне под новые розетки или динамики.

Долото

Возможно, вам придется использовать молоток и долото, чтобы проделать отверстия в стойках или балках, если вам нужно провести проволоку по стене или потолку.

Старые рабочие электрические коробки

Старые рабочие электрические коробки не прибивают непосредственно к шпильке.Вместо этого у них есть откидные створки, которые расширяются и защемляют гипсокартон после того, как вы вставите коробку в отверстие.

Старый рабочий ящик низкого напряжения

Коробки низкого напряжения не имеют задней стенки, и с ними легче справиться при большом количестве проводов. Не используйте эти коробки для силового провода. Кроме того, я бы не стал использовать их на внешних стенах, потому что они не герметизируются и могут пропускать холодный воздух в дом.

идиом по The Free Dictionary

hot wire

Для запуска автомобиля без ключа путем подключения проводов, питающих зажигание.Вор угнал машину, подключив горячую проводку. A: «Если вы потеряли ключ, я думаю, нам придется подключить машину к горячему проводу». B: «Разве мы не можем просто вызвать слесаря?»

провод

1. существительное, сленг Электронное подслушивающее устройство, особенно то, которое незаметно надевается или устанавливается. Они заставили меня пройти через металлоискатель, чтобы убедиться, что я не вооружен и на мне нет провода. По всему зданию проложены провода, поэтому мы сможем услышать каждую деталь их незаконных схем.

2. глагол, сленг Чтобы незаметно установить электронное подслушивающее устройство (в комнате, здании и т. Д.). Что, если они подключили эту комнату? Давай поговорим на улице, на всякий случай. Нам нужно найти кого-нибудь изнутри, чтобы связать соединение босса мафии.

провод (что-то) в (кого-то или что-то)

1. Чтобы подключить что-то, припаяв его провода к чему-то еще, чтобы электрический ток проходил в него или из него. Какой-то гений подключил эти колонки прямо к проигрывателю компакт-дисков, так что их невозможно отключить, не перерезав провода полностью.Батарея на этом устройстве подключена к монтажной плате, а это означает, что вы не можете просто вынуть ее, когда вам нужно ее заменить.

2. Предопределенный физиологический или психологический механизм тела или разума. Часто используется в пассивных конструкциях. Определенные рефлексы встроены в структуру наших мышц и сухожилий. Реакция «бей или беги» встроена в наши основные инстинкты выживания при угрозе опасности.

по телеграфу вперед

Для отправки некоторых сообщений или информации в электронном виде, например, по телеграфу или радио, в какое-либо место до прибытия туда.Я проводил телеграмму заранее, чтобы наши комнаты были готовы к тому времени, когда мы приедем. В посольстве заявили, что они заранее телеграфируют, чтобы посланник встретил нас в аэропорту.

телеграфом обратно на (один)

Чтобы вернуть что-то одному по телеграфу или банковским переводом. Существительное или местоимение используются до или после «спины». Там, где мы будем, у нас не будет телефона или Интернета, поэтому нам придется передать информацию вам. Он ежемесячно переводит часть своей зарплаты семье в Хуарес вот уже почти 20 лет.

провод для (чего-то)

1. Отправить запрос на что-то по телеграфу. Я попрошу посольство телеграфировать, чтобы машина встретила нас в аэропорту, когда мы приземлимся. В последний раз мы контактировали с аванпостом, когда они отправляли поставки два месяца назад.

2. Отправить телеграмму кому-то или чему-то, чтобы что-то запросить. В этом случае между «проводом» и «за» употребляется существительное или местоимение. Он попросил своих родителей больше денег после того, как застрял в Гетеборге.Там, где мы будем, у нас не будет телефона или Интернета, поэтому нам придется позвонить в штаб для получения инструкций.

3. Прокладывать электрические или телекоммуникационные провода внутри чего-либо или в каком-либо месте для достижения или использования чего-либо. В этом случае между «проводом» и «за» употребляется существительное или местоимение. Это отличное здание для офиса, но нам нужно будет подключить все место к Wi-Fi, прежде чем мы переедем. Они забыли подключить эту чертову штуку для звука, поэтому она может отображать только видео.

провод в

1.Чтобы соединить что-либо, припаяв его провода (к чему-то еще), чтобы электрический ток мог проходить внутрь или из него. Какой-то гений подключил эти динамики, поэтому их невозможно отключить, не перерезав провода полностью. Батарея на этом устройстве подключена проводом, а это означает, что вы не можете просто вынуть ее, когда вам нужно ее заменить.

2. Отправлять сообщения или информацию в электронном виде, например, по телеграфу или радио. Они перечислили дополнительные деньги, чтобы я мог позволить себе купить билет на самолет домой.Там, где мы находились, не было приема сотовых телефонов, поэтому нам приходилось передавать наши сообщения по их старому телеграфу.

проволока вместе

1. Для скрепления или связывания нескольких вещей вместе проволокой. Вы захотите соединить эти коробки вместе, прежде чем начать движение, иначе они будут скользить в задней части фургона. Машина собирает сено в однородные тюки.

2. Скреплять проводами несколько частей чего-либо. Дантисту пришлось связать челюсти Люка после аварии.Нам удалось соединить мотор достаточно долго, чтобы довезти машину до механика.

3. Для соединения двух или более объектов с помощью электрической или оптоволоконной проводки. Он соединил вместе несколько разных динамиков, чтобы создать импровизированный объемный звук в своей гостиной. Вам нужно будет соединить батареи параллельно, чтобы увеличить емкость вдвое. Мы соединили каждую комнату в здании кабелями для высокоскоростного Интернета.

подключение

1. Для прокладки проводов внутри чего-либо или в каком-либо месте для обеспечения питания, доступа в Интернет или прямой линии связи.Мы просто ждем, пока электрик подключит провода к дому, прежде чем начинать укладывать гипсокартон. Теперь, когда свободная комната подключена, я смогу использовать ее как домашний офис.

2. Для присоединения или подключения чего-либо к проводам или с помощью проводов для обеспечения питания, доступа в Интернет или прямой линии связи. Когда Wi-Fi отключился, нам пришлось подключить все наши компьютеры напрямую, чтобы поделиться нашими документами и информацией о проектах. Позвольте мне просто подключить эти колонки, чтобы мы могли слышать музыку.

3. Чтобы закрепить, закрепить или прикрепить что-либо с помощью проводов. Возможно, им придется связать ему челюсть, если разрыв будет слишком серьезным. Убедитесь, что вы связали тюки с сеном, прежде чем закончить рабочий день.

Словарь идиом Farlex. © 2015 Farlex, Inc, все права защищены.

телеграмма вперед (для чего-то)

, чтобы отправить телеграмму по назначению с просьбой предоставить что-то по прибытии. Я телеграфировал вперед, чтобы найти комнату. Я надеюсь, что к тому времени, как мы доберемся до отеля, он останется у них.Мы заранее предупредили о бронировании.

подключите что-то к

, чтобы отправить что-то в центральный пункт телеграммой. Я не могу вовремя отправить свою историю своему редактору, поэтому мне придется отправить ее по телеграфу. Я должен передать эту историю по телеграфу.

связать что-то вместе

, чтобы связать части чего-нибудь проволокой; связывать вещи проволокой. Я соединил вместе выхлопную трубу машины, надеясь выжать из нее еще несколько миль. Я соединю их вместе, чтобы он не волочился по проезжей части.

Подключите что-нибудь.

1. , чтобы отремонтировать или повторно прикрепить что-то с помощью провода, особенно электрическое. Я подключу этот светильник, и он будет работать как новый. Как только я подключу его снова, все заработает очень хорошо.

2. . прикрепить что-либо к высокому месту проволокой. Мы подключили спутниковую антенну к дымоходу. Мы подключили антенну к дымоходу.

Словарь американских идиом и фразовых глаголов Макгроу-Хилла.© 2002 McGraw-Hill Companies, Inc.

Лучшая цена провода в коробке — Выгодные предложения на провод в коробке от глобальных продавцов проводов в коробке

Отличные новости !!! Вы попали в нужное место для провода в коробке. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний провод в коробке должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что положили свой перевод в коробку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в проводе в коробке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести wire in the box по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Монтажная коробка

▷ Французский перевод

электрическая обувь (4) du Boîtier de câblage (4) электрическая лодка (4) de la Boîte de Connexion (3)

% PDF-1.4 % 640 0 объект > endobj xref 640 72 0000000016 00000 н. 0000002263 00000 н. 0000002420 00000 н. 0000003181 00000 п. 0000003859 00000 н. 0000004423 00000 н. 0000004595 00000 н. 0000004759 00000 н. 0000034517 00000 п. 0000035191 00000 п. 0000035642 00000 п. 0000059433 00000 п. 0000060137 00000 п. 0000060775 00000 п. 0000060829 00000 п. 0000091358 00000 п. 0000124544 00000 н. 0000124753 00000 н. 0000125371 00000 н. 0000125817 00000 н. 0000126373 00000 п. 0000158059 00000 н. 0000158759 00000 н. 0000159397 00000 н. 0000190597 00000 н. 0000191301 00000 н. 0000191939 00000 н. 0000192348 00000 н. 0000223990 00000 н. 0000249157 00000 н. 0000250392 00000 н. 0000250504 00000 н. 0000250618 00000 н. 0000250731 00000 н. 0000254785 00000 н. 0000255314 00000 н. 0000255920 00000 н. 0000260586 00000 п. 0000261121 00000 н. 0000261741 00000 н. 0000261825 00000 н. 0000265911 00000 п. 0000266380 00000 н. 0000268385 00000 н. 0000268738 00000 н. 0000271311 00000 н.
