Как забить анкер в бетонную стену

Наиболее надежное настенное крепление – анкерное. Эти крепежные элементы применяются для фиксации навесных предметов на стены всех типов. Но как пользоваться анкерами для бетона – отдельная тема.

Содержание:
Что такое анкеры для бетона
Подготовка к установке анкера в бетон
Инструмент для установки анкера
Установка анкера в бетонной стене
Важно

Что такое анкеры для бетона

Отличительная особенность анкера (название произошло от немецкого слова «якорь») в том, что это комбинированный крепеж. Данный вид метизов совмещает в себе способность закрепляться в стене и удерживать навесную конструкцию. Они изготавливаются из различных металлов и сплавов. Это может быть нержавеющая сталь, медь, латунь. Прежде чем начать разбираться, как забивать анкер в бетон, определимся с его видами. Для бетонных стен могут применяться:

  • Клиновые анкеры. Применяются для сжатого и растянутого бетона. Особенность – отсутствие рубашки. Клин внутри разрезной втулки. При затягивании гайки он давит на внутреннюю поверхность втулки и заклинивает ее.
  • Анкерные болты с гайкой. Эффективны для тонких бетонных перегородок.
  • Распорные. Распорный элемент посажен на резьбовой стержень и, перемещаясь внутри втулки, распирает ее. Кроме бетонных стен его можно применять и для кирпичных.
  • Разжимные. Внутри корпуса гильза с лепестками. Они разжимаются под давлением перемещающейся по резьбе гайки.
  • Забивные. Под воздействием ударов стержень расклинивает втулку. Ее диаметральный размер увеличивается, и создающееся трение удерживает анкер.

Кроме анкеров с механическим креплением есть еще и химические. В отверстие вводится двухкомпонентная смола, а затем туда вставляется анкер. Крепление не менее надежное, чем остальные способы.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

  • Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
  • Вторая – наружный диаметр втулки. По нему подбирают сверло.
  • Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
  • И последняя – общая длина крепежа.

Инструмент для установки анкера

Для установки анкеров понадобится:

  • Перфоратор или дрель
  • Сверло подходящего диаметра
  • Молоток
  • Ключ рожковый

Так как бетон твердый и плотный материал, то сверло должно быть твердосплавным или из инструментальной стали со специальным напылением.

Установка анкера в бетонной стене

Теперь главное: как забить анкер в бетонную стену. Пошаговая инструкция:

  1. Оценить состояние стены. При расчете длины отверстия под анкер, толщина слоя штукатурки не учитывается, так как она ослабляет крепление метиза.
  2. Необходимо подобрать сверло нужного диаметра (равным наружному размеру) оболочки крепежа. Допускается размер сверла меньше, но больше ни в коем случае.
  3. Вымерить место расположения крепления и нанести разметку.
  4. Просверлить отверстие. Для этого использовать перфоратор. Можно и дрель, но в бетонной стене пробить отверстие, таким образом, будет тяжело. Сверло по бетону должно быть: твердосплавным, с твердосплавными напайными пластинками, со специальным напылением. Обычные сверла в этом случае не применяются.
  5. Отверстие очистить от пыли. Используется щетка, пылесос или сжатый воздух.
  6. Вставить анкер в отверстие. Если оно тугое, можно аккуратно подбить молотком. Сильные удары наносить не рекомендуется. Можно повредить крепеж.
  7. Расклинить анкер. Способ зависит от типа крепежа. В клиновом и распорном – это делается при помощи гайки и ключа. В забивном – молотка.

Важно

Установить анкер в бетон получится быстрее и проще, если соблюдать при этом ряд правил:

  • Перед установкой крепежа надо правильно рассчитать нагрузку. В обычном бетоне анкер может выдержать до 350 кг. А в ячеистом не более 230. Диаметр метизов может от 8 до 24 миллиметров, и он выбирается в зависимости от нагрузки.
  • Отверстие под крепеж должно быть с ровными краями.
  • Анкер вставляется целиком, а не по частям.
  • Гайка (болт) затягивается по часовой стрелке.

Соблюдайте правильный подбор крепежа и выполнение данной инструкции, что обеспечит надежное и длительное функционирование установленного в бетоне анкера.

Анкерный болт двухраспорный, обзор. WikiСтатья.

Toggle navigation 8(800) 777-8259 Goskrep Wa будь крепким Войти на сайт 0Корзина Строительный крепеж Метрический крепеж Профессиональный крепеж Bullit Ещё Перфорация Нержавеющий крепеж Такелаж
Электроустановочный крепеж Сантехнические хомуты Шнуры, канаты, веревки
Мебельный крепёж Изготовление под заказ Развитие бизнеса

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.
Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.


Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.


Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.

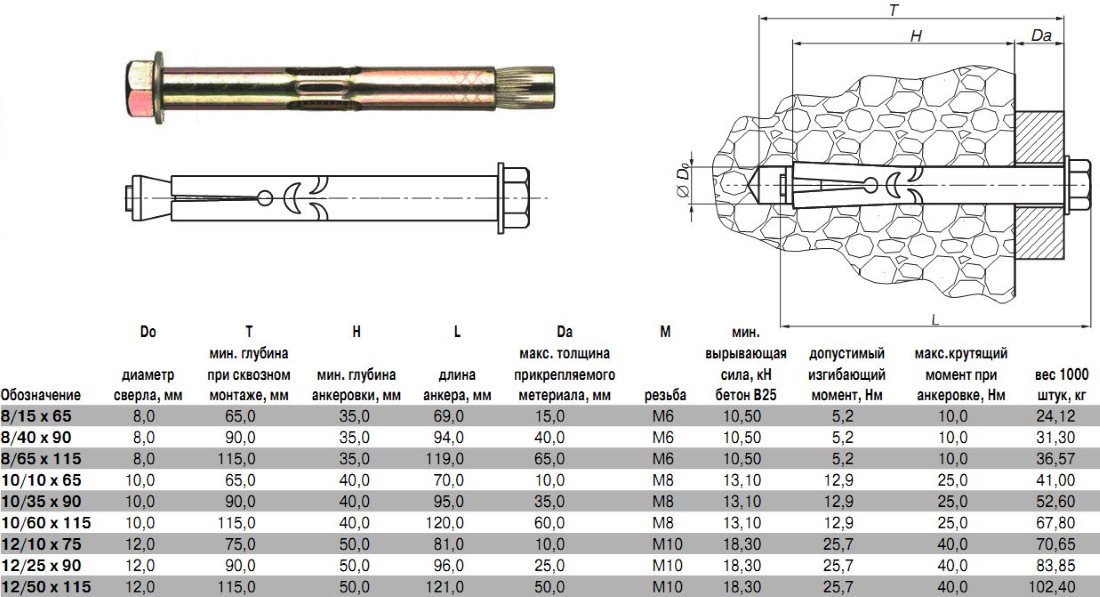

Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.


Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.
Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.


Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.


Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.


Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

  1. Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
  2. Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
  3. Материал изготовления болта.
  4. Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
  5. Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.
  6. Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.
Таблица 1. Зависимость размеров анкерных болтов от нагрузок
Диаметр анкера,
мм
Максимальная нагрузка, кН Рекомендуемая нагрузка, кН Рекомендуемое расстояние от края, мм
На вырыв На срез На вырыв На срез На вырыв На срез
М8 22,2 10,1 7,3 5,8 80 100
М10 36,6 15,6 13,0 8,9 90 130
М12 50,5 23,1 17,7 13,2 110 150
М16 79,0 41,8 27,8 23,9 130 170
М20 101,3 66,8 35,5 38,2 150 190
М24 136,6 95,7 46,0 54,7 190 240
М30 237,1 123,0 82,4 69,3 300 350
Таблица 2. Материал изготовления анкеров
Зимняя температура наружного воздуха От -40°C и выше От -40°C до -50°C От -51°C до -65°C
Марка стали Ст20
ВСт3пс2
ВСт3кп2
10Г2С1-6
09Г2С-6
10Г2С1-8
09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.


Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Виды анкеров: правильный крепёж

Если говорить о надёжности крепежа для кирпича и бетона, то предпочтительней анкер, чем дюбель. Главной «удерживающей силой» для него служит не трение, а сопротивление материала разрушению. И включаются эти силы благодаря своеобразному якорю, который образуется за счёт ослабленного прорезями участка гильзы.

Анкерный болт с гайкой



Несмотря на название, по сути этот вид крепежа представляет собой резьбовую шпильку с клином в металлической гильзе. В центральной части гильзы есть уплотняющие наплывы и четыре «окошка» с прорезями до самого клина. А в качестве «движителя», приводящего анкер в рабочее состояние, используется гайка.



Размеры клина подобраны таким образом, что диаметр основания конуса равен внешнему диаметру гильзы, а «узкая часть» совпадает с диаметром шпильки.



Монтаж несложен:

· сверлят отверстие (диаметром чуть больше, чем у гильзы), и очищают его;

· вбивают анкерный болт до упора шайбы в основание;

· проворачивают гайку по часовой стрелке;

· шпилька движется наружу, а гильза остаётся неподвижной благодаря наплывам;

· клин втягивается внутрь гильзы и распирает прорезанные лепестки.



Так же работает анкер с потайной головкой. Роль гайки с шайбой выполняет полый цилиндр с внутренней резьбой, имеющий вид соответствующего винта под крестовую отвертку.

Клиновой анкер



В какой-то мере этот вид анкера напоминает предыдущий, но имеет короткую муфту, надетую на шпильку перед самым клином.



Принцип действия: гильза «сидит» плотно в отверстии, а при прокручивании гайки движется шпилька, которая втягивает клин и распирает лопасти гильзы.

Потолочный анкер с кольцом (ушком)



Это разновидность клинового анкера. Отличие в том, что лепестки муфты раздвигаются не под действием вращения шпильки с клином, а при усилии на вырывание анкера из потолка.

Анкерный болт



Металлическая муфта у этого вида имеет такое же устройство, как у анкерного болта с гайкой — полый цилиндр с четырьмя окошками и прорезями до клина. Но в качестве клина используется конусная гайка. Клин задвигается в муфту при прокручивании обычного болта с шестигранной головкой.



Помимо шестигранной головки под гаечный ключ у болта может быть крепёжный «хвостовик» в виде кольца или крюка.

Двухраспорный анкер



Это усиленный вариант анкерного болта.



Отличия:

· на металлический стержень (шпильку) с прорезью под шлиц надеты две муфты;

· короткая муфта входит в длинную конусом;

· при завинчивании гайки короткая муфта распирается конусной гайкой;

· длинная муфта наползает на короткую, которая служит для неё распирающим клином.

Помимо такого варианта, эти анкеры могут оканчиваться крепёжным крюком или кольцом.

Разжимной анкер



Гильза этого анкера сделана в виде полого цилиндра с четырьмя широкими прорезями на конце и стопорной плоской пружиной, удерживающей лепестки в начальном положении. Внутри гильзы находится четырёхгранный элемент, каждая грань которого входит в свою прорезь. А чтобы элемент не выпал из анкера до монтажа, каждый лепесток заканчивается небольшим бортиком.

Под гильзу подбирают тип и длину болта. Это может быть обычный болт с шестигранной головкой.



Шпилька с хвостовиком в виде крюка или кольца и гайкой.



При ввинчивании болта четырёхгранный элемент распирает сегменты гильзы.

Рамный анкер



Основное назначение — сквозное крепление к основе оконных рам и дверных блоков.



Гильза имеет прорези со стороны конической гайки и со стороны головки винта. При вкручивании винта происходит «якорение» анкера с двух сторон. А специальные рёбра не дают гильзе проворачиваться вместе с винтом.

Гвоздевые анкеры



Этот вид имеет форму полого гвоздя с прорезью, внутрь которого вбивается полукруглый клин.



Другая разновидность немного отличается — прорезей четыре, а клин сам имеет форму гвоздя.

Анкер забивной



Небольшая гильза с внутренней полостью «на конус» и резьбой. На конце четыре прорези с рифлёной поверхностью.



Анкер вбивают в отверстие с помощью специальной насадки, а затем вкручивают болт или винт.

Анкер винтовой



Специальный вид для крепления деталей в слабых основаниях (в строительных блоках с высокой пустотностью).

Гильза имеет ослабленные сверху и посередине прорези, на конце заканчивается гайкой.



При завинчивании винта в гайку гильза деформируется, ламели разжимаются насколько позволяет пустотность основания и образуют удерживающий «пояс».



http://www.rmnt.ru/ - сайт RMNT.ru

виды, размеры и как закрепить?

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Вернуться к оглавлению

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Вернуться к оглавлению

Клиновой

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Вернуться к оглавлению

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Вернуться к оглавлению

Разжимной

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Вернуться к оглавлению

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Вернуться к оглавлению

Забивной

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Вернуться к оглавлению

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Вернуться к оглавлению

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Вернуться к оглавлению

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

  • вырыв – полное или частичное вырывание болта из поверхности;
  • вырыв основания – полная поломка соединений при большой нагрузке основания;
  • излом – случается при монтаже конструкции;
  • срез – полное нарушение границы основания при превышении нагрузки;
  • плавление – при воздействии больших температур.
Вернуться к оглавлению

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вернуться к оглавлению

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

Анкерный болт – как крепить: видео и советы по установке

Автор статьи: pkmetiz. ru

Если вам необходимо закрепить или повесить что-то тяжелое и массивное, то варианта лучше, чем анкерный болт придумать невозможно. Видели все эти оптоволоконные провода, которые протянуты между зданиями? Они имеют достаточно большой вес. Именно анкеры держат всю эту паутину.

Анкерный болт оптимален при двух условиях. Во-первых, если планируется повесить тяжелый груз. Во-вторых, материал места крепления плотный и твердый. Да, такой крепеж не годится для хрупких поверхностей. Его основной ареал применения — бетон, природный камень и полнотелый кирпич. В нашей статье мы подробно поговорим о видах популярных анкерных болтов, определим их назначение, методы установки и конструкцию.

Видов анкерных болтов достаточно, чтоб удивить обывателя. Это вполне справедливо. Каждый крепеж создавался под определенный вид груза и нюансы его крепления. Есть даже метизы, которые используются только для определенных вещей. Рассмотрим самые основные.

Виды анкерных болтов

Анкерный болт с гайкой

Имеет четыре основные части: шпильку с утолщением в виде клинового распора, металлическая втулка(анкер),шайба и гайка. В ходе крепления гайка за счет своего навинчивания на шпильку расклинивает втулку, разжимая ее в месте установки и распирая ее края. Анкерный болт плотно садится в отверстие и изъять его, не повредив место крепления, уже невозможно. Как вы понимаете, материал стены или потолка должен быть достаточно твердым и плотным. Обычно такие болты применяют в бетоне, природном камне и полнотелом кирпиче. Это стандартный образец среди представителей своего вида. Об исключениях скажем позже.

Анкерный болт с крюком

Аналог своего брата, о котором уже говорилось. Принцип установки не коим образом не отличается от анкерного болта с гайкой. На крюк удобно цеплять несущий провод,трос,канат или вешать груз. Такой анкерный болт удобен также тем, что дает возможность снять груз, если это нужно.

Анкерный болт с кольцом

Тело этого болта заканчивается кольцом, которое вращается, как и предыдущие варианты. Метод установки так же схож с предидущими анкерами. Анкерный болт с кольцом — лучший вариант, если вам необходимо повесить на потолок тяжелую люстру. Также он подходит для растяжек, которые упоминались в начале статьи.

Распорный анкерный болт

Такой болт отличается от других своей конструкцией. Монтируется он также по-иному. Здесь нет никаких гаек или головок, зато имеется шток, благодаря которому и осуществляется крепление. Сильным ударом молотка по штоку вы заставляете его расклинить трубку, что приводит к его надежной фиксации. Поэтому его также называют «ударным». Этот метиз используется только для крепления в бетон. Уже после расклинивания и закрепления на поверхности, в анкер закручивается болт, винт или шпилька с гайкой, создавая тем самым резьбовое соединение с помощью которого можно крепить конструкцию или закрепить груз. По сравнению с другими богатырями этот крепеж не выдерживает высоких нагрузок, однако он оптимален для бытового применения.

Двухраспорный анкерный болт

Это усовершенствованная версия анкерного болта с гайкой. Ее отличие заключается в особенностях конструкции: этот крепеж снабжен двойной металлической трубкой, осуществляющей усиленный распор, который происходит ближе к концу и середине метиза, позволяя правильно распределить нагрузку на крепеж.

Как закрепить анкерный болт

Закрепить анкерный болт в стене, в полу или потолке не сложно. Большинство монтажников как опытных, так и начинающих, не испытывают с этим проблем. Простота и гениальность конструкции этого крепежа подразумевает работу на автомате.
Необходимо точно наметить отверстия. Будьте внимательны! Отверстия под анкер обычно имеют такие размеры, что исправить ошибки будет сложно. Самый важный момент на данном этапе — правильный размер сверла, бура. Важно подобрать не только верный диаметр, но и длину. Диаметр должен соотноситься с диаметром крепежа как один к одному, а сам бур не должен быть короче анкера. Лучше не полениться и сделать все замеры дважды. Так проще, чем доставать крепеж из стены. Это не самая простая работа, а место крепления придется досверливать.
Отверстие нужно продуть, чтоб избавить его от мелкой пыли. И лучше делать это не ртом, это не самое приятное занятие. Анкер не должен легко входить в место крепления. Вы либо что-то напутали с диаметром, либо пользовались некачественным сверлом. В идеале метиз должен входить в стену с помощью легкого удара молотка.
Анкер необходимо расклинить вращением гайки. Конусный расклинивающий элемент распирает анкерную гильзу, и крепеж жестко фиксируется в устанавливаемой поверхности. Теперь гайку можно открутить, повесить на шпильку то, что задумывалось, и закрутить гайку обратно, основательно ее затянув.

Ваша работа завершена.

Как видите, нюансов здесь немного. Поэтому анкерный болт имеет такую популярность в монтажном деле и строительстве. Главное: не покупайте некачественные метизы. Удачного вам ремонта!

Видео: Как крепить анкерный болт

Винт для анкерного болта по лучшей цене - Выгодные предложения на винт для анкерного болта от глобальных продавцов анкерных болтов

Отличные новости !!! Вы попали в нужное место для анкерного болта. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот винт верхнего анкерного болта настроен на то, чтобы в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили анкерный болт на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в винте для анкерного болта и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести винт для анкерного болта по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Допуски анкерных болтов | Для Construction Pros

Смещение анкерных болтов происходит, когда измеренное отклонение или отклонение от заданного положения или совмещения превышает указанный строительный допуск.Чтобы избежать задержек с графиком и затрат, связанных с смещением анкерных болтов, вы должны понимать, по каким допускам будет оцениваться ваша работа, и предпринять необходимые действия для размещения, выравнивания и закрепления анкерных болтов.

Стандартные допуски

В бетонной и сталелитейной промышленности предусмотрены допуски на анкерные болты. К сожалению, допуски несовместимы. Допуски, предоставленные Американским институтом стальных конструкций (AISC), являются более строгими, чем допуски анкерных болтов, предоставленные Американским институтом бетона (ACI).

Для стального подрядчика раздел 5 спецификаций ссылается на AISC 303 «Кодекс стандартной практики для стальных зданий и мостов», а раздел 3 спецификаций для подрядчика по бетону обычно ссылается на ACI 117 «Спецификации допусков для бетонных конструкций и материалов». ( 1,2 ) Несмотря на то, что архитектор / инженер должен уточнить и разрешить эти различия в допусках, бетонные подрядчики иногда вовлекаются в строительные споры из-за несовместимых допусков.

Как показано в Таблице 1 и на Рисунке 1, допуски AISC устанавливают пределы отклонений между центрами любых двух болтов в группе (позиция 1), , осевыми линиями групп болтов (позиции 2 и 4), и центрами анкеров. группа болтов из столбцов (позиция 5) . ACI 117 указывает только отметку (позиция 3) и допуск расположения для средней линии отдельных анкерных болтов (позиция 6) . Как показано для (позиция 7) , AISC имеет очень строгий или нулевой допуск по отвесу для болтов, тогда как ACI не указывает допуск по отвесу.Единственный совместимый допуск между AISC и ACI - это верхняя отметка болтов (позиция 3) . Допуски AISC в сочетании с отверстиями увеличенного диаметра в опорных плитах гарантируют, что стальную конструкцию можно легко установить без изменения конструкции.

Для того, чтобы анкерные болты удовлетворяли допускам AISC и ACI, Suprenant и Malisch заявляют, что анкерные болты должны располагаться в пределах ± 1/16 дюйма от их указанного местоположения. (3) Допуск ± 1/16 дюйма нереален и недостижим.Поэтому подрядчикам по бетонным работам важно понимать, какой допуск применяется к бетонным работам - допуски AISC или ACI? AISC рекомендует, чтобы раздел 3 спецификаций требовал установки анкерных болтов в соответствии с «Кодексом стандартной практики» AISC 303. (4) Даже при использовании фанерных или стальных шаблонов для позиционирования, выравнивания и закрепления анкерных болтов маловероятно, что подрядчик по бетону сможет удовлетворить допускам AISC, указанным в таблице 1. Допуски AISC слишком строгие для стандартных методов установки анкерных болтов.

Используя рекомендуемые отверстия пластины припуска базовых AISC в анкерных болтах и ​​допуски ACI должна обеспечить легкое возведение стальной конструкции, не изменяя структуру 1, 1-1 / 4, 1-1 / 2, 1-3 / 4, 2 и 2 Болты диаметром 1/2 дюйма. Однако это может быть не так для болтов диаметром 3/4 и 7/8 дюйма. (3) Как показано в Таблице 2, рекомендованные AISC диаметры отверстий увеличенного размера для болтов 3/4 и 7/8 дюйма слишком малы по сравнению с размерами отверстий увеличенного размера, предложенными ACI. (3,5)

Бетонные подрядчики редко контролировать размер отверстий опорной плиты.Поэтому не полагайтесь на отверстия увеличенного диаметра, чтобы уменьшить смещение анкерных болтов. Всегда соблюдайте осторожность при установке, выравнивании и закреплении анкерных болтов независимо от их размера, но для болтов диаметром 3/4 и 7/8 дюймов может потребоваться дополнительная осторожность.

Где и как измерить

Допуски на анкерные болты усложняются сложностью точного измерения расположения отдельных анкерных болтов и их групп. Стандартной практикой является размещение анкерных болтов по верху бетона.Однако расположение анкерных болтов обычно проверяется измерением до верха болта. Если анкерный болт не идеально вертикален, верхняя часть болта не будет такой же, как вдоль бетона. Для наклона болта 5 градусов и выступа болта 6 дюймов разница между положением болта, измеренным от верха болта и верха бетона, может достигать 1/2 дюйма. (3)

Как показано в таблице 1, допуски измеряются от центров анкерных болтов (отдельных или групп) и осевых линий болтов.Использование этих точек измерения требует оценки центров, которые вносят больше ошибок измерения и неопределенностей. Также точность расположения анкерного болта зависит от точности рулетки и разметки или опорных линий. Чтобы повысить точность макета, составьте план, где и как измерять, и дважды проверьте свои макеты.

Как установить, выровнять и закрепить анкерные болты

Используйте один или два шаблона анкерных болтов, надежно прикрепленных к опалубке, чтобы расположить, выровнять и закрепить анкерные болты.Деннис Пуринтон из компании Purinton Builders, Inc., расположенной в Ист-Гранби, штат Коннектикут, изготавливает шаблоны анкерных болтов из фанеры в магазине, как показано на фото 2. Пуринтон говорит, что просто важно отметить выравнивание шаблона относительно фундамента при измерении и сверлении болта отверстия в правильном месте. Для правильной работы шаблона используйте по две гайки на болт с зажатым между ними шаблоном.

Для высоких выступов болтов и для минимизации отклонений анкерных болтов от отвеса используйте два шаблона.Нижний шаблон должен располагаться рядом с бетоном, а верхний шаблон - рядом с верхом анкерных болтов. Как и в случае с одним шаблоном, используйте по две гайки на болт каждого шаблона.

При необходимости переместите стальную арматуру, которая мешает расположению или выравниванию анкерных болтов. Если армирование не может быть перемещено или не будет соответствовать допускам после перемещения, обратитесь к архитектору / инженеру. Убедитесь, что шаблоны достаточно жесткие, чтобы они не прогибались и надежно прикрепляли шаблоны к опалубке.После установки еще раз проверьте расположение и соосность анкерных болтов.

Устранение смещения или перекоса анкерных болтов

Конечно, вид ремонта зависит от того, насколько смещен анкерный болт или группа болтов или насколько смещен отдельный болт. Ниже приведены некоторые варианты ремонта для различных условий:

а) Для анкерных болтов неуместных менее чем на один диаметр болта, поле резки, чтобы увеличить или слот соответствующих отверстий в стальной плите основания является лучшим вариантом.

b) Для анкерных болтов, смещенных более чем на один диаметр болта, подумайте о том, чтобы отрезать смещенные болты, просверлить новые отверстия в правильном месте и установить новые анкерные болты с эпоксидной смолой. Сверление новых отверстий может быть затруднено из-за существующей стальной арматуры, и арматуру не следует резать без разрешения архитектора / инженера. Вместо сверления новых отверстий и заливки новых анкерных болтов эпоксидной смолой рассмотрите возможность приваривания нового болта к стороне выступающей части болта. (6)

c) В зависимости от ситуации, возможно, удастся отрезать опорную пластину от колонны и установить новую опорную пластину, которая вмещает смещенные анкерные болты.

d) Для Разрегулированного или изогнутых анкерных болтов (Фото 3) , что не позволит базовой пластине для установки над болтами, рассмотреть сгибая болты на место. Отколите бетон, чтобы получился S-образный изгиб, и согните болт в холодном состоянии. Как правило, холодным гнутом должны подвергаться только болты класса 36, а изгиб должен быть ограничен 45 градусами или меньше. Болты диаметром примерно до одного дюйма можно гнуть в холодном состоянии, а болты более одного дюйма можно нагревать в соответствии с указаниями архитектора / инженера, чтобы облегчить изгиб.После изгиба болты следует проверить на наличие трещин. При необходимости болты можно испытать под нагрузкой для проверки прочности на разрыв.

Все способы перемещения, перегруппировки анкерные болты или базовые модификации пластины требуют одобрений архитектора / инженера. Свод федеральных правил, 29-CFR Глава XVII, раздел 1926.755 (B), касающийся устойчивости при возведении колонны, гласит:

a) Анкерные стержни (анкерные болты) не должны ремонтироваться, заменяться или модифицироваться в полевых условиях без одобрения зарегистрированного инженера-строителя проекта.

b) Перед возведением колонны контролирующий подрядчик должен предоставить письменное уведомление монтажнику стальных конструкций, если был произведен ремонт, замена или модификация анкерных стержней (анкерных болтов) этой колонны.

В заключение, убедитесь, что понимаете, какие допуски анкерных болтов применяются к вашей работе. Используйте одинарные или двойные шаблоны с двойными гайками для позиционирования, выравнивания и закрепления анкерных болтов. Перед укладкой бетона еще раз проверьте правильность расположения и соосности анкерных болтов.

Список литературы

  1. AISC 302-10 Кодекс стандартной практики для стальных зданий , Американский институт стальных конструкций (AISC), 14 апреля 2010 г., www.aisc.org
  2. ACI 117-10 (повторно утверждено в 2015 г.) Спецификации допусков для бетонных конструкций и материалов и комментарий , Американский институт бетона (ACI), 2015 г., www.concrete.org
  3. Супренант Б. А. и Малиш В. Р., Допуски для монолитных бетонных зданий, Американское общество бетонных подрядчиков (ASCC), 2008 г., www.ascconline.org
  4. Фишер, J. М. и Kloiber Л. А., Steel Design Guide 1, Опорная плита и анкерный стержень дизайн , 2-й издание, Американский институт стальных конструкций (МАКО), 2006, www.aisc.org
  5. ACI 117.1R-14 Руководство по допускам совместимости в бетонных конструкциях, Американский институт бетона (ACI), 2014 г., www.concrete.org
  6. Путки, Дж. Дж., Наконечники для стали - Общие проблемы монтажа стальных конструкций и предлагаемые решения , Образовательный совет по конструкционной стали, декабрь 1993 г., www.steeltips.org

Какая длина якорной цепи необходима для безопасности вашей лодки?

Какую длину якорной цепи следует задействовать при опускании крюка? Это то, что вы должны сделать правильно, так как слишком мало, и ваша лодка может потащить; слишком много, и вы рискуете заскочить на другие стоящие на якоре лодки.

Основным фактором при принятии решения о длине развертываемой якорной цепи является глубина воды, на которой вы собираетесь бросить якорь.И, конечно, если вы находитесь в приливных водах, необходимо учитывать диапазон.

Например, если вы уроните крюк на глубине 3 м (10 футов) при маловодье в одном из портов Бристольского канала в Великобритании, вы обнаружите, что через 6 часов под вашей лодкой будет 18 м (60 футов) воды. Да, это действительно диапазон 15 м (50 футов).

Так что, если вы не приняли во внимание подъем прилива при выборе длины якорной цепи для развертывания, теперь вы окажетесь в затруднительном положении.

Морякам Бристольского пролива приходится иметь дело со вторым по величине диапазоном приливов в мире - только залив Фанди в Канаде может побить приливы Бристольского пролива!

И наоборот, в водах Карибского моря - которые могут похвастаться не более полуметра (2 фута) или около того - вы можете в значительной степени игнорировать диапазон приливов в расчетах прицела.


Эффективная глубина

Ваш электронный эхолот отображает глубину между датчиком и морским дном, если только вы не ввели такие значения смещения, которые показывают либо глубину под килем, либо полную глубину от поверхности.

Отображает ли дисплей вашего эхолота глубину ниже датчика, киль или фактическую глубину?

К этой последней глубине вам нужно добавить высоту носового ролика над поверхностью, чтобы получить эффективную глубину. Зачем? Ну, именно с носового ролика вы будете измерять длину развернутой якорной цепи.



Что происходит на якоре?

Якорь Брюса, хорошо окопанный

Чтобы якорь выполнял то, что от него ожидается, сила тяги, прикладываемая к нему цепью, должна быть горизонтальной, как показано здесь.

Обратите внимание, что лопастная часть анкера наклонена вниз, стремясь втягивать анкер глубже при приложении к нему нагрузки.

Однако по мере приложения большей нагрузки, когда цепь перестает лежать ровно, стержень якоря поднимется над морским дном, как показано здесь.

В конце концов он достигнет точки, в которой лезвия потеряют способность «втыкаться».

Тот же якорь, вот-вот выйдет из строя из-за недостаточной длины развернутой якорной цепи


Критический угол и минимальная область действия

Угол, под которым достигается эта точка, известен как критический угол, который для большинства современных анкеров составляет от 15 до 20 градусов.

Следовательно, минимальный объем, который необходимо разложить, чтобы избежать превышения критического угла , составляет [(эффективная глубина) / sin 15], что очень близко к 4 x эффективная глубина .

Следовательно, Объем: Эффективная глубина = 4: 1 , что является теоретическим минимальным соотношением, чтобы избежать выдергивания якоря при натяжении цепи, но обратите внимание на слова «теоретический» и «минимальный» .

Если после размещения соответствующего прицела другое стоящее на якоре судно окажется в пределах вашего круга поворота - вы слишком близко.

Для большинства условий прицел 4: 1 подходит, цепь не будет натянута, и лодка будет стоять на якоре, как показано справа на рисунке ниже.

В этом состоянии влияние любых порывов ветра будет поглощаться цепной линией цепи, так что нагрузка на якорь не будет увеличиваться.

В какой ситуации вы бы расслабились больше всего?

Работа Эндрю Симпсона

Но при сильном ветре лодка может занять положение, показанное выше, где соотношение 4: 1 является только достаточным, и нет резервной цепи связи, чтобы поглотить влияние дальнейших порывов ветра.

Примечание: Чем тяжелее якорная цепь, тем больше нагрузка требуется для ее распрямления. Таким образом, чем тяжелее цепь, тем лучше ...

Теперь порыв ветра создаст ударную нагрузку прямо на якорь, который в лучшем случае может затянуться или, в худшем случае, полностью вырваться. Ясно, что это не та перспектива, которая устраивала бы большинство из нас.

Итак, что делать?


Длина якорной цепи для «нормальных» условий

Вот что я обычно делаю:

Разверните прицел 4: 1, затем прикрепите эластичный 10-метровый демпферный шнур с цепным крюком для поглощения ударных нагрузок, которые в противном случае были бы приложены к якорю при порывах ветра.3-х прядная нейлоновая веревка подойдет для этого, но 8-прядная мультиплетеная еще лучше, а длина менее 10 м вряд ли обеспечит достаточное натяжение, чтобы принести большую пользу. Эти изящные короткие, которые свисают на петле с банта, вообще бесполезны.

Кстати, если у вас нет цепного крюка, используйте роликовую сцепку, чтобы прикрепить демпфер к цепи. Таким образом, он не упадет, когда ветер стихнет, как это обычно бывает с цепным крюком.


Длина якорной цепи для максимальной безопасности...

Вот что я рекомендую:

Разложите прицел 4: 1 плюс удвоенную длину лодки - при условии, конечно, что для этого есть место, и у вас достаточно цепи в вашем якорном ящике.

Теперь вы можете спокойно отдохнуть на своей койке или отправиться на берег, зная, что вы сделали все возможное для безопасности стоящего на якоре судна.


Пример ...

Для лодки длиной 12 м и высотой носа 1 м над ватерлинией рекомендуемая длина развертываемой якорной цепи составляет...

Вода
Глубина
Эффективная глубина
4: 1 Объем
(минимум)
Plus LOA
x 2
Развернутая цепь
(идеально)

4 мес.

16 мес.

24м

40 м

6 мес.

24 мес.

24м

48 кв.м

10 м

11м

44м

24м

68 кв.м

Для 12-метровой лодки, несущей якорь 20 кг, 70 м 10-миллиметровой цепи, вероятно, столько веса, сколько вы хотите в своем якорном ящике, но это все равно даст вам прицел 4: 1 на глубине 15 м (50 футов).

Вот почему на Alacazam (11,5 м loa) у нас есть якорь Rocna 20 кг, 70 м цепи HT 10 мм и еще 30 м многопроволочной анкерной основы, готовой прицепиться к концу якорной цепи, если того потребуют условия - и электрический трос / брашпиль цепи!



Крепление кормой к крутому склону стеллажа

Став на якорь кормой в заливе Камберленд, Сент-Винсент, Вест-Индия

Здесь мы сбросили крюк примерно на 30 м (100 футов) на якорную цепь длиной около 70 м (215 футов) на крутом берегу.Но с кормой, привязанной к пальме на берегу, мы в полной безопасности.

С северо-восточными пассатами, дующими в сторону от берега, на якоре совсем нет нагрузки - просто наш нос держит линию.

В том маловероятном случае, если это станет подветренным берегом, мы все равно будем в порядке, так как якорю придется тянуть «в гору». А поскольку морское дно имеет уклон более 20 градусов, критический угол на якоре достичь невозможно.

Подробнее об анкерах и анкеровке...

  • Способы соединения якорной цепи

    Вот как присоединить якорную цепь либо к другой длине цепи, либо с помощью соединения троса / цепи с основой, а также с помощью шарнирного соединителя с якорем.


Вы здесь: ~ Парусная лодка Крейсерская> Якорная стоянка> Длина якорной цепи


Полное практическое руководство по постановке корабля на якорь

Якорная стоянка - такая же частая операция на борту, как погрузка и разгрузка груза.

Но, несмотря на то, что это частая операция, количество инцидентов, связанных с установкой на якорь, похоже, никогда не уменьшается.

Это когда многие мелкие инциденты никогда не раскрываются широкой публике.

Дело в том, что даже после рутинной операции эффективный способ закрепления - это не детская игра.

Конечно, можно просто как-нибудь встать на якорь и отпустить тормоз, чтобы поставить корабль на якорь. Я уверен, что вы согласитесь, что это не эффективный способ закрепления. Вы так не думаете?

В этом посте давайте обсудим практический способ привязки.

Но прежде чем мы это сделаем, нам нужно обсудить две вещи. Во-первых, как якорь держит корабль. И второе, что гарантирует большую удерживающую способность якоря.

1. Как якорь держит корабль

Когда якорь бросают, его головка первой ударяется о морское дно. По мере того как корабль движется назад, плавники занимают свое положение и врезаются в морское дно.

Не имеет значения, с какой высоты опускается якорь, заводная головка всегда сначала ударится о низ. Сосальщики закопаются в морское дно только после того, как судно переместится на корму и лапы будут смотреть вниз на морское дно.

По мере того как корабль движется назад, лапа занимает свое положение и врезается в морское дно.

Когда мы поднимаем якорь, происходит обратное. Когда цепь полностью поднята, лапы смотрят вверх и вырываются с корнем снизу.

2. Удерживающая сила анкеров

Все остальные факторы являются общими, есть три вещи, которые влияют на удерживающую способность якорей. Во-первых, это строительство якоря, во-вторых, характер морского дна, а в-третьих, объем кабеля.

Удерживающая сила за счет конструкции якоря

Номер оборудования судна определяет вес якоря и длину цепи.

Площадь лапы определяет удерживающую способность якоря. Международная ассоциация классификационных обществ (МАКО) регулирует правила для якорей.

МАКО использует три типа якорей.

  • Анкер нормальный удерживающий,
  • Анкеры с высокой удерживающей способностью
  • Анкеры сверхвысокой удерживающей силы.

Из-за высокой и сверхвысокой удерживающей силы эти анкеры могут иметь меньший вес, чем обычные анкеры. Это связано с тем, что высокая удерживающая конструкция (большая площадь лапы) компенсирует потерю удерживающей способности из-за меньшего веса.

Это связано с тем, что высокая конструкция удержания (большая площадь лапы) компенсирует потерю удерживающей способности из-за меньшего веса.

Несмотря на то, что вес якоря не имеет ничего общего с удерживающей способностью как таковой, он в некоторой степени способствует удержанию корабля на его месте.

Больший вес якоря потребует большей силы, чтобы сдвинуть корабль с места. По этой причине вес якоря чаще используется как функция удерживающей силы.

Удерживающая способность, обусловленная характером морского дна

Еще одним фактором, влияющим на удерживающую способность якорей, является характер морского дна.

Песок считается самым прочным грунтом. Мягкая грязь - наименее устойчивый грунт. Это по понятным причинам.

Якорь, внедренный в мягкий ил, легко покидает дно по сравнению с более твердой поверхностью, такой как песок. Моряки должны учитывать характер морского дна, чтобы определить возможность волочения якоря.

Удерживающая сила за счет анкерного троса

Правильный прицел необходим для безопасного крепления и лучшего удержания анкера. Прицел - это отношение глубины воды к длине развернутого кабеля.

Чем больше размах, тем лучше якорь удержит корабль. Идея расширения возможностей состоит в том, чтобы угол наклона цепи относительно морского дна был минимальным.

Чем больше угол, тем меньше сила удержания. OCIMF опубликовал графическую зависимость между этим углом и удерживающей силой анкера.

Как правило, для анкеровки рекомендуется Scope of 6. То есть при постановке на якорь на глубине 20 метров мы должны заплатить не менее 120 метров кабеля. При постановке на якорь в районах с сильным ветром или течением у нас должен быть диапазон больше 6, иногда до 10.

Есть две ситуации, когда объем 6 или более не всегда возможен.

  • На перегруженных якорных стоянках, таких как Сингапур и
  • на глубоководных якорных стоянках, таких как Фуджейра.

В перегруженных якорных стоянках это происходит из-за недостаточного морского пространства, а на глубоководных якорных стоянках из-за недостаточной длины кабеля. В безветренную погоду меньший размах в этих областях не должен быть проблемой.

Но если вы ожидаете увеличения силы ветра, повышенная вероятность волочения якоря должна быть частью оценки риска.

Теперь, когда мы обсудили несколько аспектов постановки на якорь, давайте бросим якорь корабль.

3. Подготовка к анкеровке

Подготовка судна к постановке на якорь может начинаться за несколько дней до прибытия.Это когда Мастер проверяет диаграммы на наличие отмеченных анкерных болтов

Анкерных болтов - Lightning Bolt & Supply

Stock и Custom Anchor Bolts, доступных в Lightning Bolt

Анкерные болты являются скрепкой в ​​каждом ящике с инструментами при работе с бетонным материалом. Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, используемый практически на любой строительной площадке.

Одним из наиболее распространенных является анкерный болт L-образной формы, также известный как анкерный болт с углом 90 градусов.Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк изгибается к концу без резьбы и используется как инструмент для фиксации бетона при различной прочности на разрыв. Другой тип анкерных болтов - анкерные стержни. Анкерные болты и стержни класса F1554 чаще всего используются в промышленных и тяжелых коммерческих проектах.

Общие марки включают:

F593

Lightning Bolt может изготовить анкерный болт любого размера, необходимый для вашего проекта.Включая аналогичные предметы, такие как якорные клетки и даже барьерные штифты. В зависимости от использования длина резьбы анкерного болта и общая длина болта могут варьироваться от 4 дюймов до 39 дюймов и более. Когда дело доходит до наиболее часто используемых анкерных болтов, наиболее распространенный размер составляет 5/8 дюйма в толщину и 12 дюймов в длину. В технических спецификациях будет указано, какого именно размера рекомендуются анкерные болты для работы, поэтому внимательно их проверяйте.

Анкерные болты меньшего размера, такие как клиновые анкеры и забивные анкеры, являются неотъемлемой частью любого инструментария при работе с бетонным материалом.Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, который нужно использовать, когда бетонная конструкция требует анкеровки.

Одним из наиболее распространенных является анкерный болт с крюком L-образной формы, также известный как анкерный болт с углом наклона 90 градусов. Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк изгибается к концу без резьбы и используется как инструмент для фиксации бетона при различной прочности на разрыв.

Установка L-образного анкерного болта происходит во время или перед заливкой бетона, например, при заливке фундамента.Конец с резьбой L-образного болта прикреплен к рамной пластине и закреплен гайкой. Если гайка должна была быть снята или пластина каркаса сместилась, угол болта будет обеспечивать сопротивление удержанию бетонной плиты на месте.

Если вам понадобится один анкерный болт или целая их грузовая машина, ознакомьтесь с выбором, доступным на сайте Lighting Bolt & Supply сегодня!

Почему Lightning Bolt для анкерных болтов?

Lightning Bolt & Supply обслуживает потребности в промышленных крепежных изделиях в Северной Америке более 25 лет.С тех пор наша ориентация на производство высококачественных деталей по конкурентоспособным ценам позволила нам стать лидером отрасли. Наша ниша в крепежных изделиях из экзотических высоконикелевых сплавов включает такие материалы, как хастеллой, инконель, монель, A-286, 904L, сплав-20, дуплексная нержавеющая сталь, а также многие другие сплавы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
