Дифф автомат: Что такое дифференциальный автомат

Отличие дифференциального автомата от УЗО

Здравствуйте, уважаемые читатели и гости сайта http://zametkielectrika.ru.

Анализируя полученные письма, я сделал вывод, что многие из Вас до сих пор не видят разницы между дифференциальным автоматом и УЗО, поэтому в этой небольшой статье я решил подробно разъяснить Вам этот вопрос.

Речь пойдет об функциональном и внешнем отличии дифференциального автомата от УЗО. Чтобы не запутать Вас окончательно, сразу внесу поправки в наименование и обозначение этих устройств:

• устройство защитного отключения (УЗО) — он же выключатель дифференциальный (ВД)
• дифференциальный автомат или, сокращенно, дифавтомат — он же автоматический выключатель дифференциального тока (АВДТ)

В качестве примера рассмотрим продукцию от фирмы IEK:

• УЗО типа ВД1-63, 16 (А), 30 (мА)
• дифференциальный автомат типа АВДТ32, С16, 30 (мА)

Вот они:

По фотографиям видно, что по внешним признакам они очень похожи.



Главное отличие дифференциального автомата от УЗО

В первую очередь необходимо знать, что у этих двух устройств разная функциональность, что является их основным отличием.

1. Устройство защитного отключения (УЗО)  — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее. Об этом я писал в следующих своих статьях (переходите по ссылочкам и читайте):

• применение и назначение УЗО
• принцип работы УЗО

Еще раз повторю, что УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузов — его само необходимо защищать, устанавливая перед ним автоматический выключатель. Более подробно об этом я рассказывал в статье про выбор и покупку УЗО.

2. Дифавтомат или дифференциальный автомат

— это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т. е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Условно, дифавтомат можно представить в виде тождества:

Если сказать проще, то дифавтомат — это тоже самое УЗО, только с функцией защиты от токов короткого замыкания и перегруза.

Надеюсь, что с этим все понятно. А теперь давайте разберемся, как же эти два устройства отличить между собой.

Как отличить УЗО от дифавтомата?

1. Надпись названия устройства

В настоящее время большинство производителей, чтобы не вводить в заблуждение покупателей (а чаще и самих продавцов), начали на лицевой стороне или сбоку на крышке писать название устройства, либо это УЗО (выключатель дифференциальный), либо дифавтомат (автоматический выключатель дифференциального тока).

2. Маркировка

Второй способ отличить УЗО от дифавтомата — это обратить внимание на маркировку.

Если на корпусе указана только величина номинального тока, а буква перед цифрой отсутствует, то значит это устройство защитного отключения (УЗО). В моем примере у ВД1-63 на корпусе указан только номинальный ток 16 (А), а буква типа характеристики — отсутствует.

Если перед цифрой, которая указывает значение номинального тока, изображена буква В, С или D, то значит это дифференциальный автомат. Например, у дифференциального автомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

3. Схема

Третий способ несколько сложнее, чем второй, но все равно имеет право на жизнь. Посмотрите внимательно схему подключения на корпусе.

Если на схеме изображен только дифференциальный трансформатор с кнопкой «Тест», то это УЗО.

Если же на схеме изображены дифференциальный трансформатор с кнопкой «Тест» и обмотки электромагнитного и теплового расцепителей, то значит это дифавтомат.

4. Габаритные размеры

Сейчас этот параметр уже не актуален, но когда выпускались первые дифавтоматы, то они были на порядок шире, нежели УЗО, т.к. в корпусе дополнительно нужно было разместить тепловые и электромагнитные расцепители. В настоящее время наоборот, дифавтоматы стали выпускать с габаритными размерами меньше, чем УЗО.

Как Вы видите, в моем примере УЗО ВД1-63 и дифавтомат АВДТ32 имеют совершенно одинаковые размеры. Поэтому данный пункт при отличии УЗО от дифавтомата во внимание брать не стоит.

Для тех кто ленится читать материал в текстовом виде, смотрите видео:

P.S. В данной статье мы разобрали все отличия дифференциального автомата от УЗО и научились внешне отличать их друг от друга. Теперь нам нужно сделать выбор в ту или иную сторону. Об этом читайте в моей следующей статье: «Что выбрать? УЗО или дифавтомат». Жду от Вас вопросов и комментариев.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Дифавтомат: устройство, принцип работы, назначение

• Статья
• Видео

Дифференциальный автомат — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данное изделие является достаточно популярным и широко применяется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

• Назначение
• Устройство и принцип действия
• Область применения

Назначение

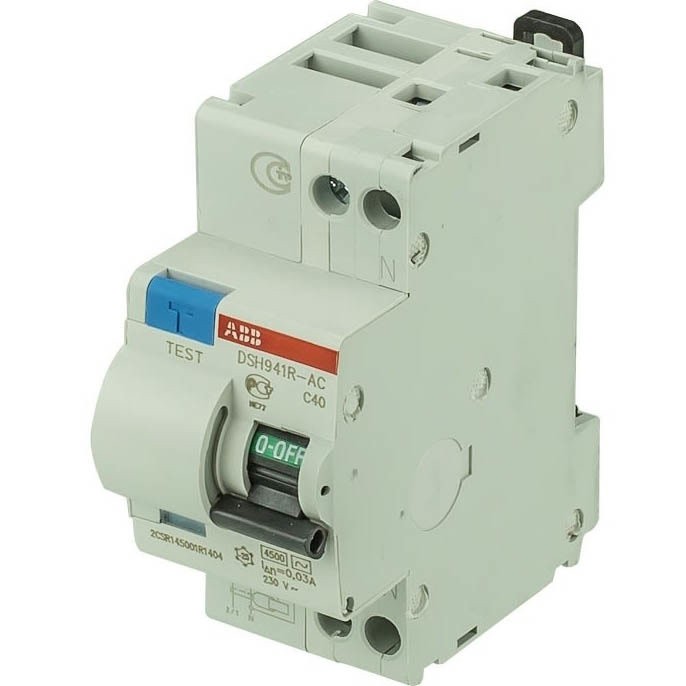

Рассмотрим вкратце для чего нужен дифавтомат. Внешний вид его изображен на фото:

Во-первых, данный электрический аппарат служит для защиты участка электрической сети от повреждения из-за протекания по нему сверхтоков, которые возникают при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражение людей электрическим током в результате возникновения утечки электричества через поврежденную изоляцию кабеля линии электропроводки или неисправного бытового электроприбора (функция устройства защитного отключения).

Устройство и принцип действия

Для начала приведем обозначение на схеме по ГОСТ, по которому наглядно видно, из чего состоит дифавтомат:

На обозначении видно, что основными элементами конструкции дифавтомата является дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители. Ниже кратко охарактеризуем каждый из приведенных элементов.

Дифференциальный трансформатор имеет несколько обмоток, в зависимости от количества полюсов устройства. Данный элемент осуществляет сравнение токов нагрузки по проводникам и в случае их несимметричности на выходе вторичной обмотки данного трансформатора появляется так называемый ток утечки. Он поступает на пусковой орган, который без выдержки времени осуществляет расцепление силовых контактов автомата.

Также следует упомянуть о кнопке проверки работоспособности защитного аппарата «TEST». Данная кнопка подключается последовательно с сопротивлением, которое включается или отдельной обмоткой на трансформатор либо параллельно одной из имеющихся. При нажатии на данную кнопку сопротивление создает искусственный небаланс токов – возникает дифференциальный ток и дифавтомат должен сработать, что свидетельствует о его исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, который воздействует на механизм отключения. Данный электромагнит срабатывает в случае достижения тока нагрузки порога срабатывания — обычно это случается при возникновении короткого замыкания. Данный расцепитель срабатывает мгновенно, за доли секунд.

Тепловой расцепитель осуществляет защиту электрической сети от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальный для данного аппарата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с выдержкой времени. Время срабатывания прямо пропорционально величине тока нагрузки, протекающего по дифференциального автомату, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — С16 А / 30 мА. В данном случае маркировка “С” перед значением номинала показывает кратность срабатывания электромагнитного расцепителя (класс аппарата). Буква “С” указывает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно рассказывается, как работает и из чего состоит дифавтомат:

Область применения

Для чего применяют дифференциальный автомат, если существует два отдельных защитных аппарата (УЗО и автомат), каждый из которого выполняет свою функцию?

Основное преимущество дифавтомата — компактность. Он занимает меньше места на DIN-рейке в электрическом распределительном щитке, чем в случае установки двух отдельных аппаратов. Эта особенность особенно актуальная при необходимости установки в распределительном щитке нескольких устройств защитного отключения и автоматических выключателей. В данном случае посредством установки дифавтоматов можно значительно сэкономить место в распределительном щитке и соответственно уменьшить его размер.

Дифференциальный автомат широко применяется для защиты электропроводок практически повсеместно, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Дифавтомат ничем не уступает аналогичным по характеристикам УЗО и автоматическому выключателю, поэтому каких-либо ограничений в его применении нет. Данный защитный аппарат можно устанавливать, как на вводе (в качестве резервирующего), так и на отходящих линиях электропроводки для обеспечения пожаробезопасности, безопасности людей в отношения поражения электричеством, а также для защиты от сверхтоков.

Вот мы и рассмотрели устройство, назначение и принцип работы дифавтомата. Надеемся, предоставленная информация была для вас полезной и интересной!
