Дифавтомат от чего защищает: Что такое дифференциальный автомат

Корпуса металлических распределительных щитов должны быть соединены с защитным проводом PE, так как достаточно велика вероятность появления на них фазного потенциала. При наличии такого соединения дифференциальная часть автомата сработает, как только сопротивление изоляции снизится до значения, обеспечивающего ток утечки, равный уставке срабатывания. Такой режим обеспечивает наиболее надёжную защиту человека от косвенного прикосновения. То есть, защита сработает не в момент прикосновения, а в момент снижения уровня изоляции. Это значит, что опасность прикосновения предупреждена.

При отсутствии защитного провода, защита может сработать только в момент прикосновения человека к корпусу, на котором оказалось фазное напряжение. При этом токовая утечка – это ток, протекающий через тело человека.

Читайте еще: что такое контур заземления и какой материал для него подходит?

Важные характеристики

Подбор дифференциального автомата следует производить с учётом совокупности технических характеристик. Во-первых, определяется номинальное напряжение и количество фаз. Однофазные устройства предназначены для работы в сетях 220 вольт, трёхфазные – 380 вольт.

Далее необходимо выбрать номинальные токовые параметры. Этот параметр зависит от мощности питаемой нагрузки и места установки выключателя. Так, выключатель, питающий отдельный электроприбор, должен иметь номинальный ток, не менее того, который потребляет питаемый агрегат. В случае, если в составе есть двигательная нагрузка, должен быть учтён пусковой ток. Выключатели, установленные выше по иерархии электрической схемы, имеют более высокий номинал. СтабЭксперт.ру напоминает, что наиболее мощный автомат устанавливается на вводе объекта.

Сечение кабелей на каждом участке проводки должно соответствовать расчётному значению тока.

Иногда на корпусе дифференциального автомата пишут — АВДТ (ТДМ-Электрик, EKF, TexEnergo и ряд других производителей).

Выбор по электромагнитному расцепителю

Пусковые токи в отдельных случаях могут в разы и даже на порядок превышать номинальные значения. Ток срабатывания электромагнитного расцепителя автоматического выключателя должен быть подобран таким образом, чтобы защита не реагировала на пусковые токи, но при этом надёжно отключала бы нагрузку при сверхтоках короткого замыкания.

Для этого необходим точный расчёт режимов запуска электродвигателей в разных вариантах, в том числе при самых неблагоприятных условиях. Также необходим расчёт режимов короткого замыкания, включая режим, обеспечивающий наименьшее значение тока короткого замыкания.

После этого можно подобрать устройство с необходимым током срабатывания электромагнитного расцепителя.

Расцепители делятся на группы по параметрам срабатывания:

• устройства группы «B» срабатывают при кратности фактического тока к номинальному значению от 3 до 5;
• ток срабатывания выключателей группы «C» превышает номинальное значение от 5 до 10 раз;
• самые грубые автоматы группы «D» отключаются при токе в 10 – 20 раз превышающем номинал.

Существует прямая связь между размерами, энерговооружённостью объекта и типом электромагнитного расцепителя применяемого выключателя. Как правило, на объектах с малой электрической нагрузкой и отсутствием электродвигателей применяют аппараты группы «B».

Примером такого объекта может служить небольшая дача или квартира. В хорошо электрифицированном частном доме, наполненном бытовыми электроприборами более уместен автоматический выключатель с расцепителем типа «C».

Тип «D» подходит для промышленных предприятий с большим объёмом двигательного электропривода.

Выбор аппаратов по значению диф-тока

Ток утечки определяется защитным устройством, как токовая разность в фазном и нулевом проводе. Наличие данного явления означает, что появилась обходная цепь для протекания тока от фазы к нулю, минующая рабочий нулевой провод. Это может происходить только в случаях нарушения изоляции электроприборов и образования утечки через корпус на защитный провод.

Существует несколько номиналов дифференциального тока, при которых происходит отключение автомата:

• 10 миллиампер. Автоматы с такой уставкой по дифференциальному току устанавливают на линии питания отдельных электроприборов, работающих в условиях повышенной опасности, например, в сырах местах;
• 30 миллиампер. Наиболее распространённый номинал, используется при подключении одного или нескольких приборов.

Существуют дифавтоматы с уставкой по дифференциальному току 100 миллиампер и более. Они предназначены для защиты электропроводки от пожара, в то время как выключатели с дифференциальной токовой уставкой до 30 мА защищают человека. Это разделение обусловлено тем, что величина 0,1 ампер (100 мА) является нижней границей смертельно опасных значений токов, в связи с чем считается, что устройства с такой уставкой не в состоянии полностью предотвратить пусть даже кратковременное протекание смертельного тока через тело человека.

Дифференциальные автоматы, реагирующие на токовые утечки 100 миллиампер и более обычно устанавливаются в вводных распределительных шкафах. При выборе выключателей должна быть обеспечена селективность действий защитных устройств. Токи тепловых, электромагнитных расцепителей, а также дифференциальные токи автоматов должны быть тем выше, чем ближе автомат установлен к источнику питания. При необходимости, для обеспечения селективности должна использоваться выдержка времени срабатывания.

Далее:

• Чем отличаются реле напряжения 220 и 380 вольт? Статья и обзор моделей.
• Как выбарть защитное устройство перенапряжения для дома?
• Какая разница между стабилизаторами напряжения Энергия?

Что такое дифавтомат, для чего применяют, схемы, как подключить

Из статьи вы узнаете, что такое дифавтомат и для чего применяют, какие бывают, устройство и принцип действия устройства, принципиальная схема, расшифровка обозначений на корпусе, как подключить.

СОДЕРЖАНИЕ:

Безопасность – это важно

При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.

Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).

Ниже рассмотрим следующие вопросы:

• Что это за изделие?
• Для чего применяют, и какие виды дифавтоматов бывают?
• Из каких элементов он состоит, и как работает?
• Как расшифровать обозначения и подключить дифавтомат?
• В чем причины срабатывания?

Определение дифавтомата

Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.

В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.

Сфера применения

Дифавтомат применяется для решения следующих задач:

• Защиты определенного участка сети от протекания повышенных токов, возникающих в случае КЗ или перегрузки.
• Предотвращения пожара или попадания людей под действие напряжения из-за появления утечки, возникающей по причине некачественной изоляции проводов или выхода из строя бытовых приборов.

В первом случае дифференциальный автомат работает как автоматический выключатель, а во втором — как УЗО (устройство защитного отключения).

Какие виды бывают?

Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.

В первом случае используются изделия с двумя полюсами, а во втором — с четырьмя.

Читайте также:

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

• Дифференциальный трансформатор;
• Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

• Параллельно одной из существующих обмоток;
• Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

• АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
• С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
• 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
• In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
• Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

• Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
• Наличие заземления — существуют сети с заземлением или без него.
• Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

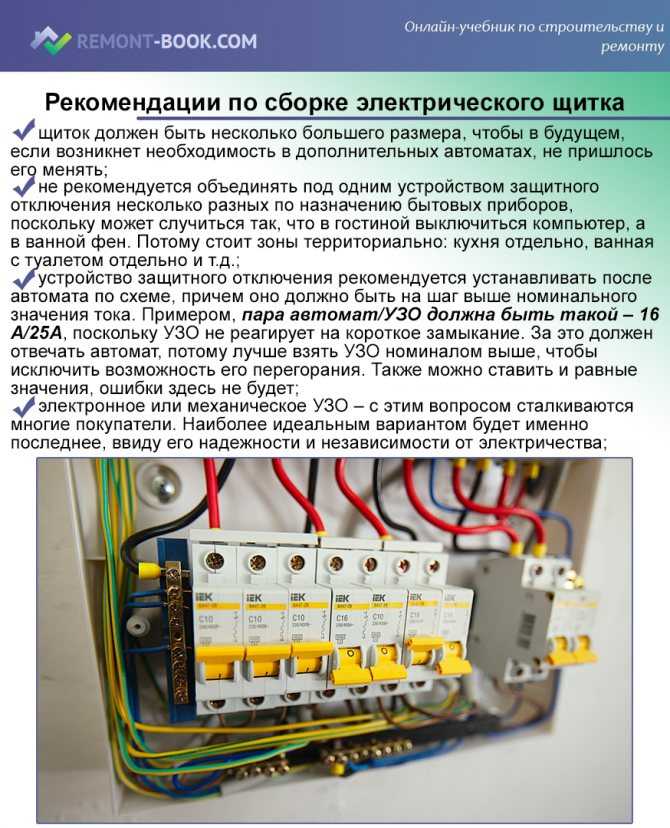

Рассмотрим основные способы подключения в щитке:

1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата.
   Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

• Поврежденная изоляция;
• Наличие скруток;
• Просчеты в расположении распредкоробок;
• Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Итоги

Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.

Для его правильного применения важно знать правила подключения и эксплуатации, а также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как выполнять монтаж электропроводки в деревянном доме.

Tags: Электробезопасность

Чем УЗО отличается от дифавтомата?

Большинство людей не очень хорошо разбираются в видах защитных устройств для электрической сети, поэтому часто не понимают, в чем между ними разница. На самом деле эти устройства предназначены для решения разных задач, а потому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жителю — хотя бы в общих чертах. УЗО часто путают с дифференциальным автоматическим выключателем. Прочитав представленную вашему вниманию статью, вы узнаете, в чем отличие УЗО от дифавтомата, а также сможете понять, когда и какое из этих устройств лучше установить.

Содержание

• УЗО и дифференциальный автомат: выполняемые задачи
• Отличие внешнего вида УЗО от дифференциального автомата
• УЗО и дифференциальный автомат: отличие в маркировке
• Отличие устройств на электрической схеме
• Аббревиатура на корпус
• УЗО и дифференциальное АВ: какое из этих устройств выбрать?
• Заключение

УЗО и дифференциальный автомат: выполняемые задачи

Если рядом поставить УЗО и дифавтомат, сразу будет заметно их сходство. Действительно, такие устройства легко спутать. Но они выполняют разные задачи. УЗО защищает людей и домашних животных от поражения электрическим током — это его единственная функция. При повреждении линии питания или любого из подключенных к ней устройств в цепи может появиться ток утечки. Прикосновение к такой проводке может привести к сильному поражению электрическим током.

Кроме того, утечка тока может привести к перегреву и последующему расплавлению изоляции, что часто приводит к пожару. Установка УЗО решит эту проблему — при обнаружении тока утечки оно сработает, и цепь разомкнется. После устранения неполадок машину можно снова включить.

Однако это устройство не обеспечивает защиту от всех потенциальных проблем с кабелем. Защищая линию от утечек, не реагирует на перегрузки и токи короткого замыкания. Чтобы избежать этих проблем, его следует устанавливать только вместе с автоматическим выключателем. Другой вариант – подключение дифференциального автомата к сети вместо УЗО.

Разница между устройствами наглядно показана на видео:

Для начала поясним, что такое дифавтомат. Так называют защитное устройство, способное одновременно выполнять работу УЗО и АВ. Таким образом, он сможет уберечь линию от любых возможных нарушений (утечка тока, короткое замыкание, перенапряжение). Проще говоря, это обычный автоматический выключатель для электрической сети с УЗО, входящим в его состав.

Само устройство защитного отключения можно сравнить с индикатором утечки, который покажет, поступает электричество к потребителям или уходит. Есть утечка — срабатывает УЗО и обесточивает сеть.

Если его нет, устройство не заметит ни перегрузок, ни коротких замыканий. Поэтому, если вы думаете о том, что вам все-таки нужно — УЗО или дифавтомат, и не знаете, что выбрать для защиты домашней линии, то помните: первое не является самодостаточным устройством и не устанавливается в линии без автоматического выключателя. Сам дифавтомат может защитить сеть от описанных выше проблем и не нуждается в дополнительном оборудовании.

Отличие внешнего вида УЗО от дифференциального автомата

Определите, какое устройство перед вами — УЗО или дифференциал. автомат — довольно легко, даже визуально. Несмотря на внешнее сходство (рычаг переключателя, наличие кнопки «Тест», одинаковая часть корпуса с напечатанной на ней схемой, а также цифрами и буквами), достаточно внимательно присмотреться, чтобы увидеть, что обозначения на этих устройствах разные . Об этом мы поговорим ниже. А еще проще определить, УЗО перед вами или дифавтомат, по расположению кнопки «Тест» и переключателя. У АВДТ рычаг слева, кнопка справа, а у УЗО наоборот. Это хорошо видно на фотографии выше.

УЗО и дифференциальный автомат: разница в маркировке

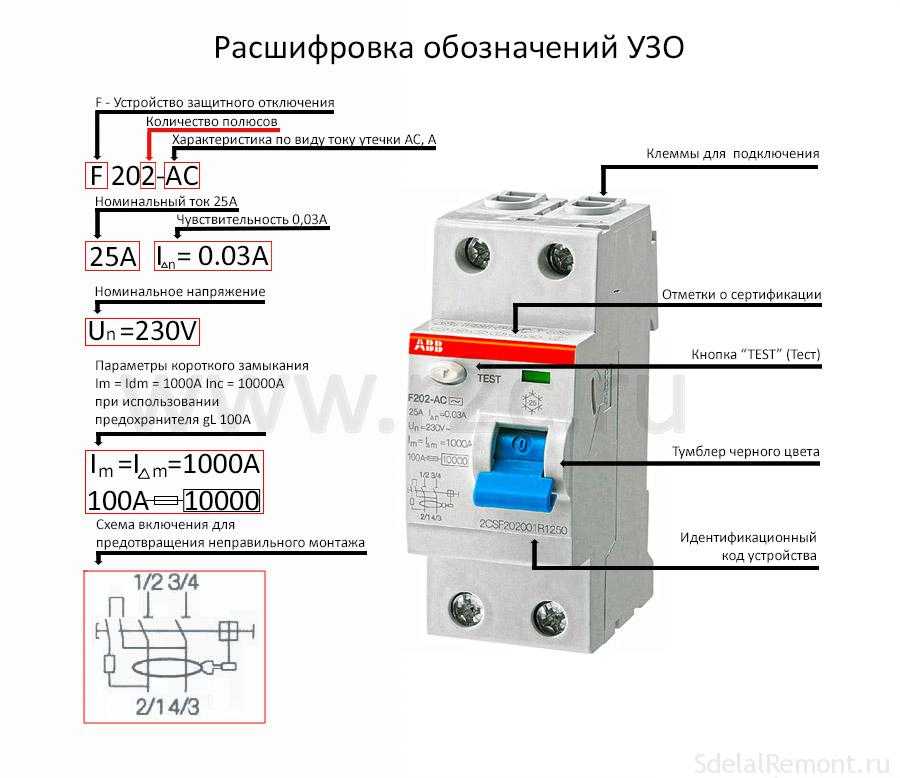

Следующий вопрос: как отличить УЗО от дифавтомата по одному из признаков — маркировке, нанесенной на его корпусную часть.

На поверхности УЗО номинальный ток указывается исключительно цифрами. Латинская буква (B, C, D) перед ними является составным знаком RCBO.

Давайте еще раз взглянем на фотографию выше. На корпусной части УЗО имеет маркировку «16А». Это значит, что номинальный ток в цепи, в которую включено это устройство, не должен превышать 16А. АВДТ, рассчитанные на такой же номинальный ток, имеют маркировку «С16». Буква обозначает характеристику встроенных расцепителей.

Несколько способов отличить УЗО от дифавтомата на видео:

Отличие устройств на электрической схеме

Схема применяется ко многим устройствам. Если смотреть на УЗО или на дифференциал. автомата, вы заметите, что применяемые к ним схемы похожи, но не идентичны. На схеме ВД есть овал — этим символом обозначен дифференциальный трансформатор, являющийся основной частью устройства. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей — электромагнитного соленоида и биметаллической пластины, обеспечивающих работу автомата при появлении в цепи токов короткого замыкания или перегрузок.

На устройстве защитного отключения нет символов отключения.

Аббревиатура на корпусе

Так как производители знают, что обычные люди часто путаются в этих устройствах, многие из них наносят соответствующие аббревиатуры сбоку на корпусе. УЗО соответствует буквам ВД (автомат дифференциального тока), техническая аббревиатура дифавтомата — УВДТ (что означает — выключатель дифференциального тока).

Эта функция позволяет точно понять, что представляет собой тот или иной прибор – УЗО или дифференциальный автомат. К сожалению, такие обозначения встречаются только на устройствах от российских производителей, импортные устройства этой маркировки не имеют.

УЗО и дифференциальное АВ: какое из этих устройств выбрать?

Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «Что лучше — УЗО или дифференциал?» Действительно, учитывая, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и токов короткого замыкания, при этом не требуя дополнительных устройств, можно прийти к выводу, что в любом случае необходимо установить дифавтомат.

Но это не так. Разберемся подробнее.

По цене АВДТ дороже УЗО. Однако общая стоимость УЗО и АВ выше, чем у дифференциального выключателя. В связи с этим покупка последних более выгодна.

По надежности работы эти устройства одинаковы. Отличаться могут только устройства разных производителей. Устройства российского производства нельзя назвать плохими, но тем не менее они уступают большинству зарубежных аналогов по времени отклика, да и качество материала, из которого изготовлена ​​корпусная часть отечественных изделий, хуже. Естественно, цена на импортные устройства выше, чем на произведенные в России.

Теперь поговорим о недостатках, присущих АВДТ как комбинированному устройству. Если УЗО и автоматический выключатель установлены раздельно, то при неисправностях в цепи срабатывает один из них: при протечке — ВД, а при перегрузке или коротком замыкании — АВ. Это значительно упрощает устранение неполадок. Если дифавтомат сработал, то придется потратить немало времени на выяснение причины его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ снабжены индикаторами срабатывания, позволяющими установить, что вызвало срабатывание устройства. выключить.

Еще одна возможная неприятность — поломка. Любая техника может сломаться, защитные устройства не исключение. При выходе из строя одного из устройств в цепочке УЗО-АВ его замена обойдется дешевле, чем установка нового дифавтомата. В этом случае одна из частей АВДТ может прийти в негодность, и все устройство придется заменить. Поэтому при выборе между этими устройствами нужно учитывать стабильность сети и риск возможных сбоев.

Что касается простоты установки, то АВДТ в этом плане предпочтительнее — его проще и быстрее установить в распределительный щит, чем два устройства.

Возможные ошибки при подключении УЗО и дифавтоматов на видео:

Заключение

В этом материале мы разобрались, что такое УЗО и дифференциальный АВ, в чем особенности их функционирования, а также чем ВД отличается от автомата (дифференциала). Помните, что при выборе УЗО или дифавтомата с целью защиты сети нужно обращать внимание на параметры защищаемой линии. Например, в квартире или небольшом частном доме можно установить как УЗО отдельно от АБ, так и УВДТ — принципиальной разницы в этом нет.

Что касается крупных зданий с большим количеством нагрузок (например, коттеджи с котельными и хозяйственными узлами), то предпочтение лучше отдать дифференциальному автомату.

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет массу рисков для дома, его жильцов и оборудования. Большинство из них можно устранить установкой дифференциально-токового выключателя (АВДТ) — дифавтомата.

Это устройство обеспечивает защиту от тока утечки, перегрузки сети, короткого замыкания и поражения электрическим током. Важно знать, как подключить дифференциальную машину, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

• Принцип работы дифавтомата
• Возможные схемы подключения
  • Однобуквенная система
  • Двухуровневая система подключения
  • Одноуровневая система дифавтоматов без заземления
  9009 Установка дифавтоматов 10
  • Трехфазная цепь
  • Особенности установки селективных дифавтоматов
• Пошаговая инструкция по установке дифавтоматов
• Полезные советы по установке
• Выводы и полезное видео по теме

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие ток утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, реагирующего на разницу между значениями тока на «нуле» и «фазе».

Разница может возникнуть, когда человек вступает в контакт с живыми предметами или когда электрические приборы частично замыкаются на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие микросхемы управления

реагирует на большой ток. А подключение избыточной нагрузки определяется нагревом металлической термопластины, открывающей электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с проводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемной цепи.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько расположением проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, выяснить особенности их применение и подключение с целью обеспечения максимальной защиты себя и бытовой техники за минимальные деньги.

Однобуквенная система

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Монтируется сразу после счетчика. Все имеющиеся электрические цепи подключаются к выходу АВДТ.

По возможности устанавливайте в начале каждого контура. . Так необходимо, чтобы можно было провести ремонт электропроводки в одной комнате, не выключая свет во всей квартире.

Единственный дифавтомат на всю квартиру — самый бюджетный вариант, но и он способен защитить жильцов от поражения электрическим током при случайном контакте с токопроводящей поверхностью

Максимальная токовая нагрузка защитного устройства должна быть соотнесена с мощностью одновременно подключаемого оборудования и характеристиками электросчетчика. Желательно, чтобы АЭДТ срабатывал раньше, чем предохранители на счетчике.

Питающие провода от электросчетчика подключаются к одиночному дифилтомату сверху, а те, к которым подключается внутриквартирная проводка, выходят снизу. Преимуществом такой схемы является ее простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

Недостатком описываемого варианта электрозащиты является неудобство поиска причин выхода из строя дифавтомата. Так как обесточивается сразу вся квартира, определить, в какой именно комнате находится причина срабатывания выключателя высокого напряжения, достаточно сложно.

Кроме того, если проблема с электропроводкой возникает только в одной комнате, то включить напряжение во всей квартире нельзя. Чтобы избежать недостатков схемы с одинарным дифавтоматом, рекомендуется посмотреть другие варианты его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов более надежна и удобна в обслуживании. На первом уровне после электросчетчика подключен АВДТ, через который проходит вся нагрузка. Выходящие из него провода подключаются параллельно к нескольким дифавтоматам, количество которых равно количеству электрических цепей в квартире.

Продаются специальные щитки для установки нескольких дифлавоматов, которые экономят место на стене, сохраняя удобство подключения электрических проводов

Устройства уровня 2 могут быть менее мощными и иметь более низкий порог тока утечки. Это позволит сэкономить деньги при сохранении эффективности оборудования.

Теоретически к каждому бытовому прибору можно подключить отдельное защитное устройство, но на практике это нецелесообразно. Иногда в отдельную схему выделяют самое мощное оборудование в ванной комнате – стиральную машину, электрифицированный душ, джакузи.

К преимуществам двухуровневой дифференциальной схемы подключения автоматов относятся:

1. Надежность и безопасность . Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электричество одновременно со следующими защитными устройствами.
2. Удобство поиска электрической цепи , в которой возникла неисправность.
3. Возможность отключения от электричества только одного помещения на время проведения ремонтных работ.

К недостаткам данного варианта защиты электросети можно отнести лишь необходимость приобретения нескольких дифавтоматов и сложность выделения места для их установки.

Рационально использовать двухуровневую схему при разветвленной сети с несколькими электрическими цепями. Если к электросчетчику подключается минимум оборудования, то достаточно будет установки одного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие только в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он экономит деньги и место за счет исключения из схемы одного защитного устройства.

Рекомендуется использовать коммутационную шину в одноуровневой схеме подключения дифлавоматов, что организует электрические провода и упрощает их монтаж

Недостатком данного способа монтажа является отсутствие в цепи резервного устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенностей установки и приложений распределенной одноуровневой схемы, то они идентичны таковым в двухуровневой версии.

Установка дифавтоматов без заземления

Принципиальная схема подключения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Отличие заключается лишь в отсутствии специального сердечника, который должен подходить к каждой электрической точке, обеспечивая отвод тока от корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электропроводки, но создает дополнительные риски при эксплуатации бытовых приборов

В старых многоэтажках и частных домах просто не было предусмотрено. В результате такой недальновидности возник риск поражения электрическим током при контакте с случайно включившимся оборудованием и конструкциями.

Дифавтомат функционально заменяет грозозащитный трос, разрывая электрическую цепь на сотые доли секунды после обнаружения утечки тока. За это время удар током не успевает нанести вред человеку, а воздействие ограничивается максимум легким вздрагиванием.

Кроме того, АЭДТ защищает оборудование от перегрузки и короткого замыкания, что выгодно отличается от обычного заземления.

Перечислены отличия в работе дифференциальных автоматов и УЗО и посвящено сравнению двух типов устройств защиты электропроводки.

Трехфазная цепь

Иногда возникает необходимость установки дифавтомата в здании, где подключена сеть 380В. Это может быть гараж, магазин или небольшое производственное помещение. При этом применяются те же схемы, что и в сети 220В. Отличается только конструкция дифавтомата.

Присоединение проводов трехфазной сети к зажимам дифференциальной машины осуществляется в строгом соответствии с маркировкой на ее корпусе

АЭДТ на трехфазное напряжение имеет четыре вводных зажима и такое же количество выходных клеммы, от которых провода идут к электроприборам. Желательно, чтобы в электрической цепи был заземляющий проводник. Но при отсутствии такого дифференциального тока автомат обязательно среагирует на ток утечки и отключит питание в помещении.

Преимущества и недостатки различных вариантов подключения АКБТ к трехфазной сети такие же, как и при 220В.

Особенности установки селективных дифавтоматов

Большинство селективных дифлювоматов имеют букву S в названии. Эти устройства отличаются от обычных высоковольтных цепей повышенным временем срабатывания при обнаружении тока утечки.

Дифавтоматы селективные применяются только как основное устройство в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения питания по всей сети.

Селективный дифференциальный прибор покупать рационально только при монтаже двухуровневых цепей. Если он будет единственным в квартире, то задержка в работе, наоборот, станет его недостатком

Их особенность заключается в следующем. При появлении тока утечки его можно обнаружить дифрактоматами обоих уровней. Какой из них сработает первым, зависит от случая, но оба обычно отключают электричество.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только одна электрическая цепь, а остальная часть квартиры продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым порогом тока утечки.

Существует и другая схема подключения, без селективного устройства, позволяющая осуществлять селективное отключение выключателя второго разряда при появлении тока утечки.

Для этого центральный блок выбирается с пороговым значением параметра 100 мА, а вторичный — 30 мА. В этом случае первыми будут действовать дифавтоматы второго уровня, выборочно отключающие только одну электрическую цепь. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать выборочным дифавтоматам, обеспечивающим большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложности и может быть выполнена самостоятельно без специальной подготовки.

Место с блоком дифавтоматов должно быть в свободном доступе. Не рекомендуется размещать рядом с ним легковоспламеняющиеся или взрывоопасные предметы.

Последовательность действий следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Закрепите дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистите провода питания в кабеле и подключите их к двум верхним клеммам дифавомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый — к контуру заземления, а третий цвет — к «фазе» устройства.
5. Подключить провода, подающие напряжение в квартиру или на последующие защитные устройства, к нижним клеммам дифференциального автомата.
6. Подайте напряжение на выключатель высокого напряжения и проверьте устройство.

Для проверки дифавтомата на нем предусмотрена специальная кнопка «Т».

При ее нажатии в электрической цепи появляется ток утечки, что должно привести к срабатыванию устройства и отключению напряжения. Если АЭДТ не среагировал, значит, он неисправен и подлежит замене.

В деревянных домах противопожарный щит для дифавтомата обязателен. Он защитит стены дома от возгорания в случае возгорания защитных устройств.

АТ Дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его установка не вызовет затруднений.

Полезные советы по установке

Установка дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надежной.

«Ноль» на нагрузку обязательно должен идти от дифавтомата, иначе будет разница в значениях токов, и сразу сработает защитное устройство. В результате вы не сможете подключить электроприборы

В электрике пренебрегать советами не стоит, поэтому к рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно соблюдать полярность. «Нулевая» клемма обозначается буквой N, а «фаза» — 1 или 2.
2. Работы по подключению необходимо производить при полностью отключенных всех проводах.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифильтроматом первого уровня.
4. Мощность дифлавоматов второго уровня стоит выбирать в соответствии с расчетной нагрузкой на электрическую цепь в каждом помещении.
5. Нельзя совмещать вывод «ноль» и «фаза» дифавтомата с неподключенными к нему электрическими проводами, даже если они идут от параллельно включенного АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с заземлением.

При фиксации провода в клемме следите за тем, чтобы изоляция не попала в разъем. Плохой контакт может стать причиной перегрева дифавтомата и его поломки.

При несоблюдении большинства вышеперечисленных рекомендаций АЭДТ просто не будет работать должным образом. Он может «выбивать» при подключении нагрузки или вообще не реагировать на утечку тока. Поэтому к электропроводке нужно отнестись серьезно.

Выводы и полезное видео по теме

С какими трудностями вы можете столкнуться при подключении защитных устройств, вы узнаете из следующих видео.

Проверка двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение дифференциального выключателя представляет собой простой технологический процесс. Главное условие быстрого монтажа – строгое соблюдение рекомендуемых электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сам АЭДТ будет надежно служить долгие годы.
