Подключение дифавтомата: выбор, схемы подкючения

Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается  дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Содержание статьи

• 1 Назначение, технические характеристики и выбор
  • 1.1 Характеристики и выбор
    • 1.1.1 Номинальный ток
    • 1.1.2 Время-токовая характеристика или тип электромагнитного расцепителя
    • 1.1.3 Номинальное напряжение и частота сети
    • 1.1.4 Номинальный отключающий дифференциальный ток или ток утечки (уставки)
    • 1.1.5 Класс дифференциальной защиты
    • 1.1.6 Номинальная отключающая способность
    • 1.1.7 Класс токоограничения
    • 1.1.8 Температурный режим использования
    • 1.1.9 Наличие маркеров о причине сработки
    • 1.1.10 Тип конструктивного исполнения
  • 1. 2 Производитель и цена
• 2 Как подключить дифавтомат
  • 2.1 Электрическое подключение
  • 2.2 Проверка работоспособности
• 3 Схемы
  • 3.1 Простая схема
  • 3.2 Более надежная защита
  • 3.3 Селективные схемы
• 4 Основные ошибки подключения дифавтоматов

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Обозначение дифавтоматов на схемах

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.





Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф,  посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное  обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначение	Графическое обозначение	Расшифровка	Область применения
АС		Реагирует на переменный синусоидальный ток	Ставят на линии, к которым подключена простая техника без электронного управления
А		Реагирует на синусоидальный переменный ток и пульсирующий постоянный	Применяется на линиях, от которых запитывается техника с электронным управлением
В		Улавливает переменный, импульсный, постоянный и сглаженный постоянный.	В основном применяется на производстве с большим количеством разнообразной техники
S		С выдержкой времени отключения 200-300 мс	В сложных схемах
G		С выдержкой времени отключения60-80 мс	В сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

Токоограничение дифавтомата

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.



Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.



Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала.  Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации,  степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.



Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

• Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
• Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
• С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
• Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
• При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
• При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.



Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Подключаем УЗО и дифавтоматы правильно

Неправильное подключение устройства защитного отключения (УЗО) или дифференциального автомата может приводить к ложному срабатыванию или же вовсе невозможности выполнять свои функции – в таком случае Вы не застрахованы от негативных последствий при повреждениях в цепи.

Чаще всего в ситуации, когда устройство не работает, принимается решение о его замене. Но если якобы неисправность была вызвана неправильной установкой, проблема повторяется и приходится обращаться за дополнительной помощью профессионалов. Именно поэтому важно знать наиболее частые проблемы при установке.

Надо отметить, что при монтаже УЗО и дифавтоматов иногда допускают ошибки даже опытные электрики. Мы поможем Вам избежать наиболее распространённых ошибок подключения.

Возьмём в качестве примера схему подключения розетки через дифавтомат:

К клемме дифавтомата подключается фаза питающего кабеля. Ноль питающего кабеля подключен сначала на нулевую шинку N, а уже с неё подведён на дифавтомат к клемме N (клемма, предназначенная исключительно для подключения цепи нулевого рабочего проводника). В данном случае питание было подключено согласно маркировке на дифавтомате на верхние клеммы.

Защитный (PE) проводник подключается через шину заземления, иногда напрямую на заземляющий контакт розетки.

Сама розетка подключена к выходным клеммам дифавтомата. Нередко среди электриков возникают споры, можно ли подключать питание не только на верхние неподвижные (1 и N), но и на нижние подвижные (2 и N), пренебрегая схемой, изображенной в паспорте или на корпусе устройства. Однако, забегая вперёд, можно сказать, что во избежание ошибок не стоит экспериментировать.

• Ноль N и защитный (РЕ) проводник были соединены после дифавтомата или УЗО.
  Это наиболее распространённая ошибка, особенно электриков «старой закалки». С помощью перемычки ноль и защитный PE соединяются, например, в розетке с целью зануления. После такой манипуляции ток, который прошёл через фазный полюс дифференциального автомата, будет больше, чем вернувшийся через нулевой полюс – это вызвано тем, что часть тока вернётся через защитный PE-проводник, что вызовет срабатывание устройства. Стоит также учесть, что с таким соединением дифавтомат будет отключаться сразу после включения, даже если розетка пуста.
• Выполнено неполнофазное подключение.
  Ещё одна очень распространённая ошибка. Фаза подключается к дифавтомату, а ноль пропускается – иначе говоря, ноль для розетки подключается непосредственно на нулевую шинку. При такой схеме кнопка теста срабатывает, как положено. Однако без нагрузки защитное устройство включается исправно, но при малейшей нагрузке дифавтомат сработает, поскольку обратный ток не протекает по нулевому полюсу и это приводит к отключению устройства.
• Нулевой провод N подсоединён после устройства к общей нулевой шине N.
  Фактически ошибка похожа на предыдущую с отличием в том, что выходной ноль N после защитного устройства выведен к нулевой шине N, а затем от неё на нагрузку, которой в нашем примере является розетка. Такая схема приводит к следующему. Без нагрузки дифавтомат включится, однако при проверке кнопки теста устройство не отключается, из-за чего можно ошибочно решить, что дифавтомат неисправен. При включении нагрузки устройство сработает сразу же и отключится, поскольку обратный ток будет протекать и через нулевой полюс дифавтомата, и через шинку.
• Допущена ошибка при подключении одного из полюсов.
  Подключая один из полюсов, фазу подсоединяют правильно (к верхней клемме 1 – питающая фаза, к нижней клемме 2 – отходящая фаза), а клеммы нуля N меняют местами (питающий ноль с нулевой шинки на нижнюю, а ноль на нагрузку – на верхнюю). В итоге полюса подключены сонаправленно. Это приводит к тому, что без нагрузки дифавтомат включится, однако кнопка теста срабатывать не будет. С появлением нагрузки при включении прибора в розетку дифавтомат отключится сразу же. Проходящие токи будут идти в одном направлении и их магнитные потоки не компенсируются – вследствие этого во вторичной обмотке будет индуцироваться ток, который и станет причиной отключения.
• Были соединены нули разных групп.
  Эта ошибка возникает при установке ряда дифавтоматов, подключаемых шлейфом. С отходящими фазами ошибки не возникает, поскольку фаза с каждого защитного устройства идёт на соответствующее устройство нагрузки (те же самые розетки). Нулевые же жилы кабелей могут быть случайно перепутаны с соседними – от первого на выход второго дифавтомата, а со второго кабеля на первый автомат и т. д. В отсутствие нагрузки дифавтоматы включатся, кнопки «тест» сработают исправно и по отдельности, и вместе. Однако с поступлением нагрузки в любую из розеток отключатся сразу же оба дифференциальных автомата – ток будет проходить лишь по одному полюсу и срабатывание устройства неизбежно.
• Были объединены нули после двух дифференциальных автоматов.
  Ошибка схожа с предыдущей, однако здесь ошибочно между собой соединены нули от разных дифавтоматов. В итоге опять же в режиме теста устройства, включаемые по очереди, сработают корректно, но при одновременном включении двух дифавтоматов при нажатии кнопки теста они вместе отключатся. Далее при нагрузке отключаются оба дифавтомата, даже если нагрузка идёт только через одну розетку. Это наиболее типичные ошибки, которые возникают при подключении. Надо помнить, что внимательно следуя схеме подключения и не забывая о требованиях к цветовой маркировке жил проводов и кабелей, подобных ошибок можно избежать.

порядок установки, нормы и правила ПУЭ

Содержание статьи:

• Принцип работы УЗО, отличия от дифавтомата
• Особенности комплексной работы защитных устройств
• Установка УЗО до или после автомата
• Схемы подключения УЗО с выключателем
• Куда поставить УЗО
• Рейтинг машины
• Нюансы установки защитного устройства

При установке нового или модернизации старого щитка с новым автоматом необходимо установить защитный автомат. Устройство защищает линию от перегрузок, коротких замыканий и предотвращает выход из строя бытовой техники. Некоторые мастера не могут решить, ставить ли УЗО до автомата или после. Популярные схемы помогут выбрать способ подключения.

Принцип действия УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость установки средств защиты. Обеспечивает защиту от поражения электрическим током, пробоев изоляционного покрытия кабеля. УЗО можно подключить к 2 проводам в сети напряжением 220 В и 4 проводам в сети до 380 В.

Недостатком данного устройства является невозможность определения перегрузки или короткого замыкания. Автоматический выключатель дополнительно защитит его. Отличие устройств заключается в реакции УЗО на ток перекоса фазы и нуля с номинальным значением 10-30 мА. Устройство не распознает перегрузок по току и даже может загореться под их воздействием.

Дифавтомат нормально работает при силе тока до 16 А, отключает линию в случае протечек. В отличие от УЗО имеет времятоковую характеристику, от которой зависит скорость отключения.

Автоматический выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных устройств

Защитные устройства должны монтироваться строго по схеме

Чтобы понять, как ставить УЗО — после или перед автоматом, нужно понимать функционал установки. Хорошим примером может служить система прибора учета, устройства защитного отключения, дифавтомата, накинутая на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваемое на розетки. При отсутствии защиты расцепитель сгорает. Отсутствие отключения перед счетчиком также приведет к пожару на линии. Оптимальный вариант – защитное устройство с двух сторон.

Согласно требованиям ПУЭ на учет ставятся двухполюсные модификации автоматов. Ставить перед ним не обязательно — лучше защитить линию от УЗО до потребителей.

Установка УЗО до или после автомата

Устройство, отвечающее за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное использование с дифавтоматом предупредит вас об этих ситуациях.

Так как ток короткого замыкания превышает номинальный ток, внутренние компоненты устройства повреждаются, контакты перегорают. Модели без встроенных защитных элементов необходимо устанавливать вместе с автоматическими устройствами, исключающими последствия перегрузок и коротких замыканий. При этом ток автоматического выключателя не должен превышать номинальный ток УЗО. Например, последний реагирует на 40 А. Оптимальный выключатель для него — 36 А.

Схемы подключения УЗО с выключателем

Средства защиты должны быть подключены к двум кабелям. По первому пойдет ток нагрузки; по второму она будет направлена ​​во внешнюю цепь от потребителей. Чтобы не раздумывать, ставятся УЗО до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов — одно УЗО

П.7.1.79 ПУЭ позволяет организовать защиту нескольких линий с помощью УЗО. Устройство должно быть размещено сверху, затем автоматические выключатели групп потребителей. При коротких замыканиях ток проходит через УЗО на групповой выключатель, затем на силовой кабель и к потребителю. Если рейтинг устройств выбран правильно, ни одно из них не будет повреждено.

К преимуществам реализации схемы можно отнести экономию финансов и места в распределительном щите. Минус подключения — отключение всех групп после срабатывания УЗО.

Установка УЗО на машину

УЗО перед машиной

Схема предусматривает установку в следующей последовательности:

1. Устройство защитного отключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждения ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после станка

УЗО после станка

Сборка системы осуществляется по принципу;

• Выключатель — двухполюсный или фидерный;
счетчик
• ;
• УЗО
• машин в зависимости от количества линий.

Этот вариант правильный, потому что легко понять, как выключить автомат и подать сигнал на его клеммы. Несмотря на то, что УЗО ломаются чаще, заменить их проще.

В момент короткого замыкания ток будет проходить от выключателя к УЗО, затем к шнуру питания, затем к потребителю. Выключатель останавливается, а предохранительное устройство остается неповрежденным.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО к группе машин

Подключение УЗО к группе машин

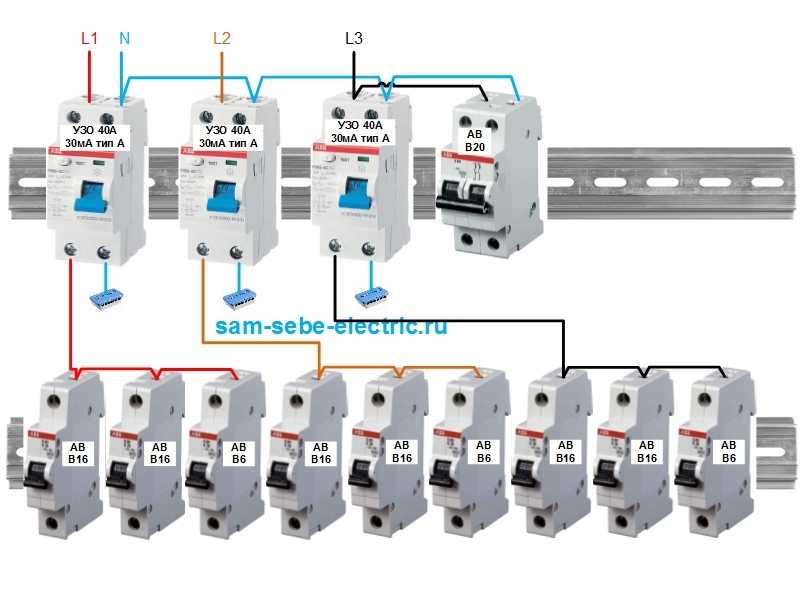

Аналогичная схема собрана в трехфазном распределительном щите, где находятся:

• 3 дифильтромат трехфазный;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазные однополюсные машины.

С первого вводного автомата напряжение пойдет на второй трехфазный в верхних клеммах. От одного и того же устройства одна фаза пойдет на однофазное УЗО, вторая – на следующее.

Устройства защиты однофазные имеют два полюса, дифавтоматы — один. Чтобы система работала без сбоев, не нужно после нее подключать рабочий ноль. По этой причине нулевая шина должна быть установлена ​​после каждого защитного устройства.

При наличии двухполюсных автоматов отдельная нулевая шина не ставится. При объединении двух нулей возможно ложное срабатывание.

Первое однополюсное УЗО подключается к дифференциальным автоматам №1 и №3, второе — к №2 и №4. На нижние выводы натягивается нагрузка.

Шина заземления является общей, но ее необходимо устанавливать отдельно. Три фазы с рабочим нулем запускают вводное устройство. Он подключается к общему нулю, а затем выделяется на все УЗО. После устройства №1 идет на трехфазную нагрузку, после остальных однофазная на каждую шину.

Провод на PEN и PE не разделен — земля, ноль и 3 фазы идут на щиток.

Где ставить УЗО

Чтобы определить, где установить автоматический выключатель, нужно запомнить скорость протекания тока по проводам. Она равна скорости света — 300 тысяч км/с. В стандартной машине С 16 время включения при прохождении токов 5×In (80 А) составит 0,02 сек. Расстояние, которое он преодолеет, составляет 6000 км.

В случае короткого замыкания ток полностью пройдет через муфту дифавтомат — УЗО — кабель — розетка. В этом случае выключатель срабатывает не мгновенно, в результате чего оплавляется изоляция и подгорают контакты розетки.

УЗО не выходит из строя, потому что короткое замыкание является инерционной реакцией. Времени в 0,02 секунды просто недостаточно, чтобы расплавить изоляционное покрытие и повредить детали. Даже с учетом отключающей способности устройства защиты будут исправно работать независимо от места установки:

Устройства защиты будут исправно работать независимо от места установки

• Автомат — УЗО. Фаза подается с перемычкой, а ноль напрямую на защитное устройство. Провод к розеткам подключается к устройству и шине PE.
• УЗО — автомат. Провод подключается к розеткам разными путями. Фаза идет на автомат, ноль на устройство защиты или нулевую шину.

Таким образом, нет никакой разницы, где было установлено УЗО — до или после дифавтомата.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого аппарата указано номинальное значение — значение максимального продолжительного тока, который без вреда проходит через аппарат. Этот параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала устройства. При наличии автомата номиналом 16 А УЗО должно быть около 25 А. Такого запаса тока будет достаточно, чтобы предотвратить перетекание энергии при увеличении нагрузки.

Автомат срабатывает при появлении тока на 13% выше номинального значения: модификация на 16 А будет работать при токе 18 А. При равенстве номинала УЗО контакты могут нагреваться. Для подбора номинала системы с несколькими дифрактоматами нужно их суммировать и выбрать УЗО с большим показателем.

Нюансы установки защитного устройства

Подключение УЗО и дифавтомата в однофазной системе TN-C

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• Для нескольких групп потребителей необходимо нужно поставить одно УЗО и отдельные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая выходная шина.
• Система TN-C не требует обнуления.
• Для «влажных групп» обязательно наличие защитного устройства с номиналом срабатывания 10 мА.
Устройства
• 30 мА подходят для бытовых приборов, работающих от воды.
• Нулевая клемма расположена справа от прибора и обозначена буквой N. Не путать с фазной (индекс L).
• Ввод может осуществляться на нижние или верхние клеммы.
• Классическая схема реализована через верхний вход и нижний выход.
• Для каждого УЗО нужна персональная нулевая колодка, на которую выведены все рабочие нейтрали.
• Для линии с пульсирующими токами необходимы устройства типа А.

Вы можете проверить работоспособность системы, нажав клавишу «Тест».

Автоматический выключатель необходим для защиты от перегрузок, коротких замыканий. Из-за отсутствия реакции на сверхтоки устанавливается в сочетании с дифавтоматом. Схемы подключения позволяют устанавливать устройства в любом порядке. Единственным условием является выбор соответствующего номинала.

Какой автомат (УЗО) поставить на стиральную машину

Современный дом напичканный электроникой и электробытовыми приборами не может обойтись без защиты. Электроподстанции в старых микрорайонах не рассчитаны на большую нагрузку от такого количества потребителей, что приводит к периодическим авариям, скачкам напряжения и другим неприятностям. Один скачок напряжения легко может лишить вас всех электроприборов: холодильника, телевизора, сплит-системы, в том числе и стиральной машины, но если установить правильное УЗО, можно избежать проблем.

УЗО должно быть установлено — это понятно, без него в доме не обойтись, но зачем ставить на стиральную машину отдельный автомат, какой смысл? Сначала разберемся с понятиями. У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является довольно крупным потребителем, создающим изрядную нагрузку на электропроводку. Поэтому к ней целесообразно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.

Такие потребители как компьютер и телевизор не требуют отдельного УЗО, так как работают в обычном режиме и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению входит в группу риска, а значит, нужно со всей ответственностью подходить к ее энергоснабжению. А если речь идет о современной дорогой стиральной машине с функцией сушки, то в данном случае ни одна машина не должна защищать такую ​​технику.

Внимание! Стиральная машина с сушкой при включении программы «Стирка-Полоскание-Отжим-Сушка» создает примерно в полтора раза большую нагрузку на электропроводку, чем обычная машина-автомат. из чего он состоит и как работает?Для начала определимся с компонентами УЗО,в его состав входят:

• трансформатор
корпус
• ;
• механизм обрыва цепи;
• механизм самотестирования;
• электромагнитная отсечка (для новейших приборов).

УЗО срабатывает при возникновении чрезмерной нагрузки на проводку. В этом случае автомат принудительно разрывает и обесточивает цепь. Подобная ситуация может возникнуть из-за того, что человек заденет оголенную проводку или на провод попадет вода, автомат сработает и предотвратит трагедию. УЗО предназначено для многократного использования, поэтому в случае отличия его менять не нужно (в отличие от предохранителей). Автомат абсолютно необходимая защита для стиральной машины.

Какое УЗО ставить и от чего оно зависит?

На этот вопрос мы отвечаем неожиданно и нестандартно — нет. На самом деле прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, ведь они не защищают электрическую цепь от всех рисков. Со своей стороны, мы рекомендуем вам установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – уникальное устройство, сочетающее в себе УЗО и пожарный выключатель.

Раньше эти два устройства нужно было устанавливать друг за другом, создавая тем самым полную защиту сети, теперь же появился дифавтомат, который объединяет эти два устройства в одном компактном корпусе. Дифавтомат в настоящее время — аппарат еще достаточно дорогой, поэтому выбирать и ставить нужно с умом. Большинство специалистов рекомендуют электромеханический дифавтомат выставлять на 0,03 Ампер. Можно конечно купить электронный прибор на 0,01 Ампера, он конечно номинально надежнее и дороже, но по факту такая надежность уже перебор.

Важно! Электронные дифавтоматы стоят в два раза дороже, к тому же часто выходят из строя, а приборы на 0,01 Ампера устанавливаются в пожароопасных помещениях, которых в квартире или доме естественно нет.

Сколько стоит Дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена устройства около 14 у. е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если возникает вопрос, сколько стоит дифавтомат, то эту цену вполне можно назвать, она средняя.

Как установить дифавтомат или УЗО своими руками?

УЗО и дифавтомат устанавливаются примерно одинаково. Если вы предварительно проложили отдельную электрическую цепь от электрощита к стиральной машине, то это значительно упрощает схему монтажа УЗО, так как речь пойдет о простой сети с одним потребителем. Если вам нужна подробная информация о подключении стиральной машины к электричеству, вам придется изучить дополнительную информацию.

Прокладываем провод ВВГ 3х2,5 от щита, по возможности можно вмонтировать дифавтомат 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить впритык к влагозащищенному выходу стиральной машины, только для этого его придется поместить во влагонепроницаемый кожух. Выполняем следующую процедуру.
