Дифавтомат как работает: Устройство дифавтомата: конструкция, принцип работы, схемы

Принцип работы дифавтомата в однофазной сети

Для защиты проводов в электрощитке устанавливается автоматический выключатель, а для предотвращения поражения электрическим током используется устройство защитного отключения или УЗО.

Это два разных аппарата, вместо которых можно использовать один прибор — дифференциальный автомат. Принцип работы дифавтомата и его конструкция совмещают в себе особенности обоих этих защитных устройств.

Что такое дифференциальный автомат

Этот аппарат совмещает в себе функции двух защитных приборов — устройства защитного отключения (УЗО) и автоматического выключателя, что определяет назначение и особенности конструкции этого аппарата.

Назначение дифавтомата

Это защитное устройство предназначено для замены обычного автомата в том случае, если место для установки УЗО отсутствует, а так же для экономии места в электрощитке.

Чаще всего для этого используются два отдельных устройства, которые стоят дешевле одного дифавтомата, однако ПУЭ п. 7.1.76 рекомендует монтаж именно такого прибора дифзащиты, который может отключать питание так же при коротком замыкании. Этот прибор размещается в обычном электрощитке и крепится на DIN-рейку.

Дифференциальный автомат отключает питание линии в следующих аварийных ситуациях:

• Перегрузка линии. При подключении к проводке большого количества электроприборов значительной мощности ток в сети может превысить значение, допустимое для данного сечения токопроводящей жилы. Длительная работа в таком режиме приведёт к перегреву кабелей и разрушению изоляции.
• Короткое замыкание. Происходит при замыкании между фазным и нулевым проводами или между фазой и заземлённым корпусом. Сила тока при этом ограничена только сопротивлением проводки и может достичь величины, при которой происходит расплавление токоведущей жилы.
• Ток утечки. Появляется при повреждении изоляции между токоведущими частями и заземлёнными элементами оборудования или в случае прикосновения к этим частям человека.

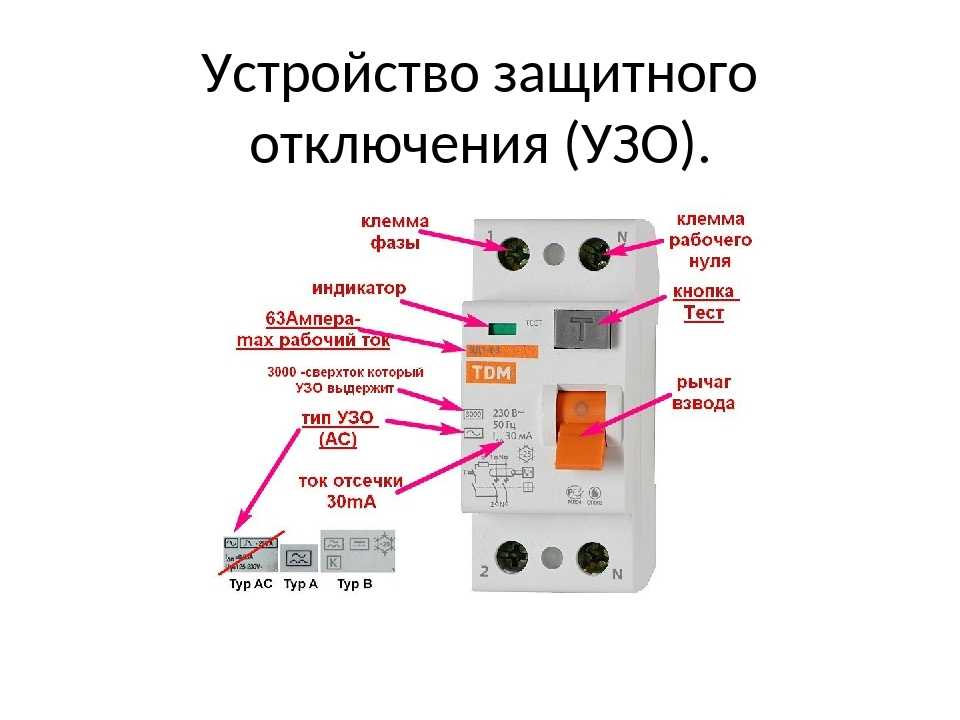

Устройство дифавтомата

Конструкция дифавтомата аналогична другим защитным устройствам. Все элементы схемы аппарата расположены в пластиковом корпусе, имеющем специальные защёлки для крепления прибора на DIN-рейке.

Отключение питания в аварийной ситуации производится при помощи встроенной контактной группы, состоящей из подвижных и неподвижных контактов.

Все параметры дифавтомата — номинальный ток, времятоковая характеристика, тип и уставка дифзащиты указаны на его передней панели. Количество клемм, подходящих проводов и размеры аппарата зависят от числа фаз в линии.

В однофазной сети к дифавтомату через прибор проходят два провода — ноль и фаза, в трёхфазной линии к нему подключаются четыре проводника — три фазных и нейтраль.

Для выполнения защитных функций в аппарате имеются несколько блоков:

• Дифференциальный трансформатор тока. Сравнивает ток в нулевом и фазном проводниках и отключает питание при нарушении равенства и появлении тока течки.
• Электромагнитный расцепитель. Предназначен для мгновенного срабатывания защиты при коротком замыкании.
• Тепловая защита. Защищает сеть от работы в условиях перегрузки.
• Кнопка «TEST». Устанавливается на передней панели аппарата и используется для проверки работоспособности дифференциального расцепителя. При нажатии на кнопку происходит имитация появления тока утечки и исправный защитный прибор при этом должен отключиться. Такую проверку рекомендуется производить одному из жильцов квартиры раз в месяц.

Как работает дифавтомат в сети 220 Вольт

Принцип работы дифавтомата в однофазной сети заключается в постоянном контроле равенства токов в нулевом и фазном проводниках, а так же в отключении питания в случае повышения силы тока выше уставки теплового и электромагнитного расцепителей.

Для выполнения этих функций используются три различных блока, конструкция которых отличается в зависимости от назначения этих элементов:

1. Основной частью защиты от появления тока утечки является дифференциальный трансформатор. В этом устройстве имеются две первичные обмотки, которые включены в цепь нулевого и фазного проводников. Эти катушки подключаются таким образом, что при отсутствии тока утечки магнитные потоки в этих обмотках компенсируют друг друга. В случае нарушения изоляции или прикосновении человека к элементам, находящимся под напряжением, равенство нарушается и во вторичной обмотке появляется напряжение. В зависимости от конструкции отключающая катушка может быть присоединена к этой обмотке напрямую или через встроенный усилитель.
2. Кроме людей, дифференциальный автомат защищает электропроводку. Самой опасной ситуацией является короткое замыкание, при котором сила тока в линии практически ничем не ограничена и требуется немедленное отключение питания. Для этого используется электромагнитный расцепитель, представляющий собой катушку электромагнита с подвижным подпружиненным сердечником. В случае резкого повышения тока в линии этот сердечник втягивается и отключает питание сети. Время срабатывания этой защиты составляет менее 20мс. В зависимости от времятоковой характеристики аппарата уставка максимального расцепителя в 3-10 раз превышает номинальный ток устройства.
3. Не менее опасной является длительная работа проводов в режиме перегрузки. Для отключения питания в этой ситуации используется тепловая защита, главная часть которой состоит из биметаллической пластинки. Это металлическая полоска, изготовленная из двух слоёв металла с разным коэффициентом теплового расширения. При превышении тока выше уставки дифавтомата происходит нагрев пластины, она изгибается и нажимает на отключающий механизм. Время срабатывания тепловой защиты обратно пропорционально силе тока и начинается от 1 часа при 1,45·In.

Будет ли работать дифавтомат без заземления

Очень часто неопытные электромонтёры задаются следующим вопросом — дифавтомат без заземления работает или нет. На него можно дать однозначный ответ.

Для защиты от поражения электрическим током при помощи дифференциального автомата нет необходимости заземлять корпус электроприбора.

Естественно, наличие заземления повышает безопасность жителей дома и, согласно ПУЭ п.1.7.78 является основной мерой защиты от электротравмы, однако дифзащита работает и при отсутствии заземления.

Принцип работы дифавтомата основан на сравнении силы тока, протекающего по нулевому и фазному проводам. Поэтому аварийное отключение линии при появлении тока утечки произойдёт в любом случае:

• Заземлённый элекроприбор. Защита срабатывает при повреждении изоляции и появлении на корпусе высокого напряжения сразу, без прикосновения к оборудованию человека.
• Отсутствие заземления. Эта ситуация является более опасной для людей. При повреждении изоляции и незаземлённом корпусе последний остаётся под напряжением до прикосновении к нему человека. При этом срабатывает дифзащита и происходит отключение питания.

Важно! Согласно ПУЭ п.7.1.72 при отсутствии системы уравнивания потенциалов установка УЗО или дифавтомата является обязательной.

Схема подключения

Любое защитное устройство может выполнять свои функции только при условии корректного подключения. Это правило относится так же и к дифавтомату. Этот прибор присоединяется к сети аналогично УЗО без автоматического выключателя.

Подходящие проводники присоединяются к клеммам, имеющим надпись «IN», отходящие «OUT». Фаза должна подключаться к клеммам «L», нейтраль к «N». На то, как работает дифавтомат, полярность оказывает влияние только в трёхфазных сетях. Работа прибора в однофазной сети зависит только от правильного присоединения подходящих и отходящих проводов.

Чаще всего дифавтомат устанавливается при необходимости установки дифзащиты и отсутствии места для этого в электрощитке. При этом производится демонтаж обычного автоматического выключателя и монтаж дифавтомата на его место.

При этом провода подключаются к тем же клеммам, что и в старом устройстве. Недостаток такой схемы в сложности поиска места неисправности и причины срабатывания.

От этого недостатка свободен вариант, при котором дифзащита подключается к каждой линии. Он намного дороже предыдущего, но при появлении тока утечки или перегрузке отключается только соответствующий защитный аппарат. Эта схема может быть дополнена вводным противопожарным дифавтоматом с уставкой тока утечки 100 мА.

Что лучше установить дифавтомат или УЗО

При выборе между этими вариантами дифзащиты следует учесть разные факторы.

Место для установки

Основным параметром при определении типа защитного устройства является наличие свободного места в щитке. При проектировании электропроводки целесообразнее предусмотреть установку отдельных аппаратов — УЗО и автоматических выключателей.

Это позволит сделать щиток дешевле и упростить определение вида неисправности в аварийных ситуациях. Установка дифавтомата предпочтительна при замене уже установленного автомата, особенно если это единственное защитное устройство. В этом случае новый аппарат сможет осуществлять дополнительные функции.

Варианты отключения

Основной недостаток дифференциального автомата в том, что в случае срабатывания сложно определить причину отключения. При установке двух отдельных приборов они выключаются в различных ситуациях — УЗО при появлении тока утечки, а автомат при перегрузке или коротком замыкании. Следует отметить, что существуют дифавтоматы с индикатором вида неисправности, но они стоят дороже обычных приборов.

Цена вопроса

Стоимость дифавтомата выше, чем комплекта из УЗО и обычного автомата. Поэтому замена всех приборов дифзащиты на дифференциальные автоматы экономически нецелесообразна. Такие приборы устанавливаются только при наличии других причин отказаться от УЗО в пользу дифавтоматов.

Вывод

Принцип работы дифавтомата заключается в совмещении функций УЗО (дифзащиты, защиты человека от поражения током) и автоматического выключателя (защиты от перегрузки и короткого замыкания) в одном приборе. Однако из-за более высокой цены этого устройства оно устанавливается только при недостатке места в электрощитке.

Похожие материалы на сайте:

• Нужен ли АВДТ на варочную панель
• Маркировка ДИФ автомата на схеме
• Вводной автомат для квартиры

Принцип работы дифавтомата, как работает дифференциальный автомат

Difference (англ.)- разница. Именно от этого слова произошло название «дифференциальный автомат», в этом случае имеется в виду разница между величинами входных токов в сети. Устройство, которое срабатывает в случае возникновения аварийной ситуации из-за несовпадения силы тока «туда и оттуда» и одновременно отключает фазу и ноль, называется дифференциальным автоматом.

• Преимущества
• Недостатки
• Оптимальное применение дифавтомата
• Характеристики и выбор дифавтомата
• Эксплуатационные условия
• Как подключить защитное устройство
• Наиболее популярная схема подключения

Главным его предназначением и основным принципом работы является единовременное отслеживание возможного короткого замыкания (КЗ) и последующее отключение питания.

Кроме этого, контролируется наличие токов утечки, в случае отклонения от нормы, производится обесточивание линии. Можно выделить несколько основных функций, выполняемых этим устройством:

1. Контроль значений токов, недопустимость КЗ и обесточивание линии при возникновении нештатной ситуации.
2. Отслеживание превышения максимально допустимых значений напряжения и отключение при возможной перегрузке (исключает возможность перегрева проводов и повреждение изоляции).
3. Проверка наличия токов утечки в связи с повреждением токоведущих или изоляционных составляющих.

Таким образом, дифференциальный автомат совмещает в себе два устройства и образует комплекс устройства защитного отключения (УЗО) и автомата защиты. Как и у всех универсальных устройств, у него есть свои сильные и слабые стороны.

Преимущества

• при условии правильного подключения, одним из главных преимуществ дифавтомата является безопасное для человека подключение к электрической сети;
• комплексное решение правильного совмещения УЗО и номинала по току;
• контроль и защита электрической сети от перепадов напряжения;
• компактное размещение;
• несложное подключение.

Недостатки

1. При отсутствии соответствующих флажков на определенных моделях дифавтоматов, отсутствует возможность определения причины срабатывания устройства, что делает устранение неисправности более сложным процессом.
2. Невозможность менять поломавшиеся составляющие дифференциального автомата по отдельности. К примеру, если выйдет из строя только УЗО или автомат, все равно придется менять все устройство. Таким образом, в случае поломки придется заплатить полную стоимость дифавтомата.
3. Ограниченность выбора. Не всегда нужная модель может оказаться в наличии, поэтому существует вероятность остаться без света на неопределенное время, необходимое для ее доставки.

Оптимальное применение дифавтомата

Для бытового размещения в простой сети с минимальным количеством подключенных электроприборов, рассчитанной на одного потребителя (например, на дачах) наиболее приемлемым вариантом будет установка дифавтомата вместо УЗО. Этим можно существенно улучшить защиту вашей сети от резких скачков напряжения.

Применение дифавтомата будет достаточно эффективным в случае, если сеть периодически подвержена воздействию влаги (баня, подвальные помещения, уличное освещение) и нуждается в мощном потреблении электроэнергии.

Если нет возможности поставить дифавтомат, можно заменить его связкой устройств УЗО+ двухполюсной автомат. По функционалу это практически то же самое, разница лишь в более сложном подключении.

Характеристики и выбор дифавтомата

Выбирая устройство, прежде всего надо определиться с выбором места его установки, и уже после этого подбирать дифференциальный автомат с техническими характеристиками, соответствующими вашим требованиям.

Кроме того, необходимо точно знать напряжение сети, в которой будет устанавливаться устройство. В зависимости от его величины (напряжения), существуют разные типы дифавтоматов. Различить их можно по надписям на корпусе устройства, рядом с отметкой о частоте тока( 50 Гц).

Номинал, равный сечению провода, следит за недопустимостью превышения током нагрузки допустимых показателей, а в случае отклонения от нормы, отключает питание.

Различаются дифавтоматы и по типу электромагнитного расцепителя, в зависимости от величины пускового тока они могут быть разной чувствительности:

B — предназначена для работы с превышениями норм от 3 до 5 раз. Этот вариант наиболее приемлем в случаях минимальной нагрузки на сеть, его часто устанавливают на дачах;

С — максимальная перегрузка колеблется в интервале от 5-10 раз. Оптимальное место установки – жилые квартиры и дома;

D — отключение происходит, если номинал превышен в 10-20 раз. В основном устанавливаются на предприятиях, фабриках или офисных помещениях, требующих больших энергозатрат.

Еще один параметр, на который стоит обратить внимание при выборе такого устройства – это отключающий дифференциальный ток и его класс. Обычно для потребительских сетей используют дифавтоматы с номиналом тока утечки 10 мА (линия с единственным потребителем) или 30 мА (более распространенные устройства, применяемые для нескольких потребителей).

Немаловажной характеристикой защитного устройства является и его класс ограничения силы тока, а также номинальная отключающая способность. В случае резких перепадов напряжения или максимальной сетевой нагрузки, необходимо понимать, насколько быстро отреагирует защитное устройство на нештатную ситуацию. Именно это показывает класс токоограничения дифавтомата, в зависимости от класса (по нарастающей от 1 до 3), устройство отключает электропитание в случае аварии. Предпочтение отдается дифавтоматам 3 класса, как самым быстродействующим. К сожалению, стоимость такого устройства будет гораздо выше подобных дифавтоматов более низкого уровня.

Эксплуатационные условия

Основные модели дифференциальных автоматов довольно чувствительны к погодным условиям и предполагают эксплуатацию при температурах от -7°C до +30°С. В случаях, когда дифференциальный автомат будет расположен на улице, в неотапливаемом здании, а также в помещениях с резкой сменой температур или периодическим посещением, необходимо выбирать модели защитных устройств, устойчивые к минусовым температурам. На внешнем корпусе такого устройства производители ставят специальный значок в форме снежинки, обозначающий, что данный дифавтомат будет корректно работать даже при очень низких температурах (до -30°С). Цена таких устройств тоже будет значительно выше стоимости обыкновенных моделей.

Как подключить защитное устройство

В верхней части корпуса дифавтомата находятся юстировочные винты и контактные пластины для подсоединения фазы и нуля, идущих со счетчика. Снизу расположены контакты для подключения самой линии.

Подключить устройство непосредственно в электрическом шкафу тоже довольно просто. Единственный нюанс – по окончании сборки необходимо дополнительно, с максимальным усилием, закрепить контакты. Делается это потому, что обычно применяются медные провода, а, как известно, медь довольно мягкий металл.

Наиболее популярная схема подключения

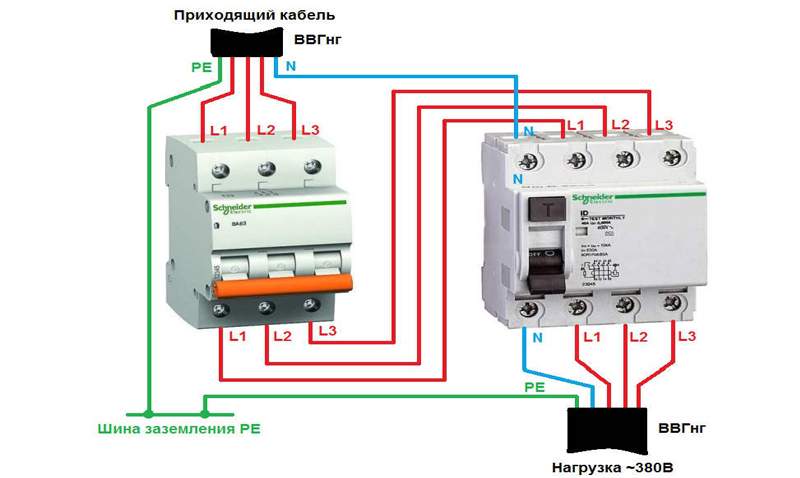

Существует несколько способов подключения дифавтомата. Наиболее востребованной стала схема с установкой устройства сразу после счетчика – на входе. Преимущество такого подключения состоит в том, что в случае возникновения аварийной ситуации, отключение электропитания будет произведено по всем потребителям одновременно. Недостаток состоит в том, что из-за полного обесточивания становится довольно сложно определить, где именно случилась поломка. Эта проблема решается установкой после основного дифавтомата отдельных защитных устройств для каждой группы потребителей. В этом случае, существует возможность поочередного включения и определения причины поломки после срабатывания защиты.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 5 из 5.

Почему выключается автомат в электрощитке: причины и что делать

МОСКВА, 11 июля – Новости ДЭА. Многим знакома ситуация, когда в доме или квартире гаснет свет из-за работы автомата в электрощитке. Особенности работы автоматического дифавтомата, причины аварийного отключения и как их определить, что делать, если он глохнет при включении стиральной машины, водонагревателя и другой бытовой техники и как рассчитать максимально допустимую нагрузку – материал РИА Новости .

почему машина выходит из строя

Устройство защитного отключения (АВ) представляет собой компактный модуль для обеспечения безопасности работы электрической сети. Модели имеют от одной до четырех пар контактов и аналогичное количество полюсов. Двухполюсные образцы предназначены для установки в однофазной бытовой сети напряжением 220 В на вводе, однополярные – на отдельной линии, а в двухфазных цепях рассчитаны на работу под трех-четырехполюсными. 380 В. Автоматический выключатель смонтирован на DIN-рейке в щитке.

Устройство рассчитано на определенный рабочий ток – 6, 10, 16, 25 А. Это максимальная нагрузка, при которой автоматический выключатель нормально выполняет свою задачу. Если включить сразу несколько мощных приборов — стиральную машину, кондиционер, бойлер и духовку, ток может достичь предела большего, чем может выдержать машина, и в этом случае сработает защита.

Мощная бытовая техника: две стиральные машины и утюг

Особенности работы

«То, что мы привыкли называть автоматом для краткости, по электрике, правильнее всего называть дифавтоматом или, если быть точнее, дифференциально-токовым автоматическим выключателем. Собственно, основная функция этого устройства и кроется в его полном названии – автоматическое отключение низковольтных комплектных устройств (НКУ) от ООО «Завод КЛАЙВ». ) инженер-конструктор Александр Яковлев поясняет, что она защищает ЛЭП от коротких замыканий, перегрузок и утечки тока, а также человека от поражения электрическим током.

Принцип работы устройства заключается в том, что в аварийной ситуации (короткое замыкание или нагрузка больше номинальной) срабатывает механизм отключения силовых контактов.

причины

Электрики выделяют множество причин, вызывающих опрокидывание машины – перегрузка, неисправность проводки или короткое замыкание в сети, неисправность оборудования или дефекты самого выключателя. Также неграмотная установка или даже удар молнии может привести к выходу машины из строя. Опытные специалисты помогут выявить и устранить причины неисправности.

Автоматические выключатели питания на щите

Наиболее распространенные причины срабатывания дифавтомата в быту перечислил Александр Яковлев:

• –

  включение в сеть мощного устройства, в сочетании с уже подключенными устройствами превышает номинальную нагрузку, на которую рассчитан дифавтомат;

• –

  короткое замыкание от поврежденных проводов оборудования и электропроводки, которое может привести к пожару;

• –

  выход из строя подключенного оборудования, в том числе осветительных приборов с источниками питания в их составе;

• –

  В некоторых случаях срабатывание автомата диффавтомата может быть из-за неправильно подобранного значения, износа со временем или самого автомата, из-за производственного брака.

Бывают случаи, когда автомат в щит попадает без нагрузки. На это есть несколько причин:

• –

  ошибки подключения автоматического выключателя дифференциального тока;

• –

  неисправность диффавтомата;

• –

  короткое замыкание в сети между розетками или выключателями и машиной.

В этом случае для решения проблем следует позаботиться о исправности машины, осмотреть электропроводку на наличие повреждений, оценить состояние розеток и выключателей.

«В современных электросхемах дифотоматы устанавливаются индивидуально на отдельные линии электропроводки помещения: розетки, освещение, холодильник, а для некоторых особо энергоемких потребителей, — говорит Александр Яковлев, — Такими мощными устройствами могут быть: стиральные машины и посудомоечные машины, электрические плиты, духовки, электрические теплые полы, водонагреватели (бойлеры), скважинные насосы, системы кондиционирования и электрического отопления.

Поиск и устранение неисправностей

«Первое, что нужно понять, это то, что автоматический выключатель работает очень хорошо. Это защитило и квартиру, и оборудование в ней от короткого замыкания», — говорит Глеб Гилинский, соучредитель Городского объединения экономистов.

Распределительный щит в подъезде квартиры

Что делать, если машина глохнет при использовании:

• –

  Стиральная машина. В первую очередь нужно учитывать потребляемую машиной мощность. Причиной может быть банальная перегрузка или факторы, связанные с поломкой оборудования: отказ двигателя, нагревательного элемента, платы управления или силового выключателя. Машина может перевернуться при запуске из-за повреждения розетки или короткого замыкания в собственном кабеле оборудования.

• –

  Чайник. Машина может запуститься при подключении чайника, при выходе из строя устройства или превышении допустимой нагрузки. ( Если в квартире установлен АВ С16, то на водонагреватель необходимо установить отдельный выключатель на 6 А). Если сама машина и котел исправны, необходимо осмотреть контактные соединения или проводку для выяснения причины.

• –

  Печи/духовки. Возможно, что при включении электроплиты или духовки машинка вышла из строя, неисправен разъем подключения на самом приборе, сломаны элементы плиты, неисправен выключатель, возможно проводка. поврежден. Если отключение происходит при включении горелки, важно проверить контакты или нагревательный элемент.

• –

  Скважинный насос. Если помпа перестала качать воду, машина в щите опрокинулась, это может быть из-за повреждения кабеля или короткого замыкания из-за обмотки на двигателе помпы. Кроме того, дифавтомат может сработать при попадании влаги на блок в корпусе насоса.

Специалисты сказали, что делать, если в квартире/доме работает дифавтомат:

1. a

   Убедитесь, что машина не повреждена. Как правило, достаточно внешнего осмотра – на щитке не должно быть копоти, запаха горелого пластика и деформации.

2. 2

   Определить, на какой линии возникла авария – на этой линии машина будет отключена. Для облегчения идентификации Александр Яковлев рекомендует подписывать каждую машину в электрощите.

3. 3

   Отключите все электрооборудование в линии этой машины (отсоедините все устройства) и попробуйте включить машину. Если звонит снова – короткое замыкание или в розетке, или в проводке. Необходимо выключить машину и выдернуть все розетки — при коротком замыкании в одной из них останутся следы оплавления. Если нет, то проблема в проводке, самостоятельно заменить не получится, придется вызывать электрика.

4. четыре

   Если машина работает, открыть все, что было закрыто по порядку. Таким образом можно определить, какое устройство спровоцировало срабатывание машины — либо оно вышло из строя, либо нагрузка с ним превысила допустимую. Категорически запрещается использовать неисправные электроприборы, ремонт в домашних условиях невозможен. Его нужно выбросить или отнести в специальную мастерскую.

5. 5

   Если после подключения всех потребителей автомат не опрокинулся, это означает, что некоторые устройства были отключены из-за нестандартного режима работы или перегрузки. Это происходит даже в том случае, если электроприборы полностью исправны. Например, они включили слишком много в одну строку. «Нетрудно подсчитать, сколько устройств можно включить, — говорит Глеб Гилинский. и 3,6 Ампер при токе 360 вольт. Необходимо переключить ненужные устройства на другую линию.

6. 6

   «Если после выключения всего оборудования дифамат все равно не включается, то скорее всего неисправен сам автомат или проблема с проводкой. В любом случае в такой ситуации лучше обратиться к электрику, который поможет точно определить и устранить возникшую проблему», — советует Александр Яковлев.

Электросчетчики в коттедже в Московской области

Меры безопасности

Достаточно следовать трем простым рекомендациям, чтобы избежать аварийной работы дифавтомата.

• –

  Во-первых, не подключайте дополнительное оборудование к линиям, предназначенным для отдельных мощных бытовых приборов.

• –

  Во-вторых, не следует подключать слишком много электроприборов к одной линии с помощью нескольких удлинителей и разветвителей, даже если отдельно подключенное оборудование не потребляет много электроэнергии.

• –

  В-третьих, не устанавливайте на линии освещения светильники и лампы, значительно превышающие номинальную мощность, на которую дифавтомат был рассчитан при проектировании.

Консультация специалиста

Александр Яковлев рекомендует использовать максимально энергоэффективные приборы и лампы и следить за исправностью используемого оборудования. Рекомендуется равномерно распределять сильную нагрузку между несколькими группами розеток, исключая опрокидывание машины. Если это невозможно, не следует одновременно включать в электрическую сеть несколько потребителей большой мощности.

Электрический щиток в многоэтажном жилом доме

«Отключение машины может никогда не повториться. Но если это повторится, постарайтесь выяснить, какой режим и какое электрическое устройство вызвало это. Пользоваться этим устройством нельзя, нужно сдавать в ремонт», — говорит Глеб Гилинский. Специалист также отмечает, что категорически запрещается менять автомат в щите на автомат большего номинала (например, с 16 до 25 А) без перемонтажа всей электрической цепи.
