Диаметр трубы для теплого водяного пола: Правила укладки труб водяного теплого пола

Сколько трубы на 1 м2 теплого пола.

Труба диаметром 16 мм – классический вариант для водяного теплого пола. Лучшие материалы – медь и металлопластик. Способы укладки – змеевик и улитка. Расход трубы – от 4 до 10 метров на 1 кв.м.

Теплый водяной пол

Теплый пол

Теплый пол – это способ обогрева жилого помещения, при котором отопительным прибором является пол.

Существует:

— водяной пол,

— электрический пол.

Укладка труб

Принцип работы

Принцип работы теплого водяного пола не отличается от обычных батарей:

— Из котла горячая вода протекает по трубам, нагревает их.

— Остыв, вода через обратку возвращается в котел для нагрева.

Различие в том, что батареи отдают тепло непосредственно окружающему воздуху, а теплый пол нагревает комнату через бетонную стяжку.

Монтаж водяного теплого пола

Плюсы и минусы

Теплые полы приобретают все большую популярность.

Это объясняется их преимуществами:

1. Экономия средств на коммунальные услуги.
2. Монтаж не требует специального оборудования.
3. Длительный срок эксплуатации.
4. Помещение имеет эстетический вид, не возникает проблем при расстановке мебели.
5. Теплые полы становятся идеальным местом для детских игр.
6. Легко регулируется температура теплого пола.

Водяной теплый пол

Но есть у теплых полов и отрицательные качества:

• значительные затраты на установку;
• монтаж отопление требует поднятия пола на несколько сантиметров;
• возникает необходимость в напольном покрытии;
• осложняется ремонт такого оборудования;
• трудно определить место, где возникла неисправность.

Монтажные работы

Для какого помещения подойдет?

Теплые полы можно установить в:

— офисе,

— жилом помещении,

— на даче,

— в частном доме,

— в гараже.

Укладка труб для водяного пола

Виды теплых полов

Деление систем отопления теплыми полами производится в зависимости от типа переносчика тепла.

1) Теплые полы с водяным теплоносителем

В большинстве случаев являются единственным источником обогрева квартиры, частного дома или коттеджа.

2) Теплые полы с электрическим теплоносителем

Чаще служат дополнительным источником тепла в отдельных комнатах.

Водяной пол в разрезе

Водяной пол

Перенос тепла в такой системе отопления осуществляет водой, циркулирующей по трубам.

Трубы монтируются под напольным покрытием с использованием бетонной стяжки.

Вода нужной температуры подается от котла или центрального отопления.

Система теплого пола

Электрический пол

В электрических полах носителем тепла служит электрический ток.

Сейчас наиболее популярны три варианта такого способа обогрева:

— Теплый пол, где теплоносителем является греющий кабель.

— Пол с термоматами.

— Теплые полы с инфракрасным пленочным покрытием.

Подготовка к работе

Электро-водяной пол

Такая система отопления отличается тем, что она соединяет и водяной теплый пол и электрический.

Но при таком отоплении не предусмотрено использование нагревательного котла и циркуляционного насоса.

Комфортная температура

Водяной теплый пол

Это хороший вариант отопления загородных домов и коттеджей.

На полу или настиле монтируются трубы, по которым происходит циркуляция горячей воды.

Трубы фиксируются с помощью бетонной стяжки и закрываются напольным покрытием.

Комфорт для ног

Выбор материала трубопровода

В качестве материала для трубопровода можно использовать несколько вариантов.

1) Медь

Отличительная черта — высокая прочность трубопровода и длительность использования.

Медь устойчива к механическим воздействиям и к поражению ржавчиной. Размах выдерживаемой температуры: от — 100°С до +250°С.

Медные трубы

2) Металлопластик

Этот материал обладает прекрасными характеристиками:

— долговечен,

— устойчив к коррозии,

— не изменяет своих свойств при воздействии химически агрессивной среды,

— имеет небольшой вес.

Но он требует осторожности во время монтажа, так как частые нагревы и охлаждения способствуют ослаблению крепежа.

Трубы из металлопластика

3) Полипропилен

Это достаточно долговечный материал, имеющий невысокую цену.

Но в отоплении применяется довольно редко, так как он очень жесткий, его трудно сгибать.

Полипропиленовые трубы

Диаметр трубопровода

Размеры отапливаемого помещения не играют существенной роли при выборе комплектующих для трубопровода.

Для отопления жилого помещения обычно используют трубу диаметром 16 мм.

Труба на 16 мм

Температура пола в помещениях

Температура теплых полов должна поддерживаться на уровне, когда в помещении комфортно проживать.

По санитарным нормам это 55С.

В реальной жизни температура колеблется в интервале от 35°С до 45°С.

Слои теплого пола

Температура теплоносителя

Для расчета необходимой температуры носителя тепла, следует принимать в расчет:

— разницу между температурой на входе в обогревательную систему и температурой обратки,

— расстояние от входа в систему отопления до ее выхода,

— расстояние между рядами труб,

— скорость прохождения воды по трубам.

Слои теплого пола

Типы укладки труб

Существуют три способа укладки труб при монтаже теплых полов:

1) в форме змеевика

Трубопровод монтируется петлями.

Такой способ удобен в тех помещениях, которые разделены на температурные зоны.

2) в форме двойного змеевика

Трубы обратки располагаются рядом с трубами вхождения теплоносителя. Такой способ чаще всего применяют в угловых комнатах.

3) в форме улитки

Подающие трубы и обратка монтируются по всему периметру отапливаемого помещения.

Монтаж начинается по периметру стен и заканчивается в центральной части комнаты.

Способы укладки труб теплого пола

Расстояние между трубами теплого пола (шаг укладки)

При монтаже трубопровода расстояние между рядами труб, диаметр которых 20 — 36 мм, может быть:

• 10 — 15 см;
• 20 — 25 см;
• 30 см.

Монтажные работы

Расход трубы для теплого пола на 1 м2

Чтобы рассчитать количество труб, необходимых для системы отопления теплыми полами, необходимо знать:

— диаметр трубы,

— шаг, на который ее укладывают.

Укладка труб

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м.

При таком расчёте длина шага трубы будет составлять до 20 см.

Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

Монтаж трубы

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно.

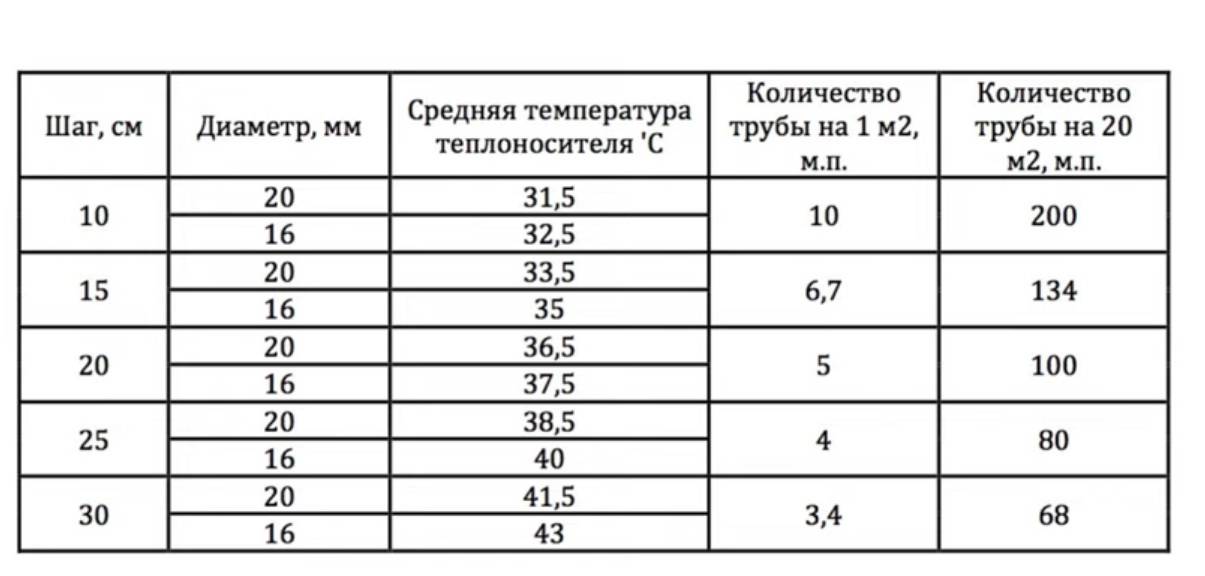

Расход трубы на 1 м2 рассчитывается в зависимости от шага:

• При шаге в 10 см показатель расхода на 1 м2 составляет 10 м.
• При значении 15 см – 6,7 м.
• При шаге 20 см – 5 м.
• При шаге 25 см – 4 м.

Предельно-допустимым расстоянием может быть значение в 30 см.

Но важно понимать: чем больше размер шага, тем меньше эффективность системы отопления.

Слои пола

Наши интересные статьи:

Теплый пол электрический

Теплый пол под плитку

Труба для теплого пола

Труба для теплого пола, расчет длины, диаметра, шага укладки

В современном мире все уже знают и понимают, что такое теплый пол, и этим точно никого не удивишь. Почти в каждом частном доме, где есть автономная система теплоснабжения, собственники собираются устанавливать водяной пол самостоятельно – если это предусматривается проектом. Безусловно, в квартире система водяных полов может быть установлена, но это сказано с очень большой натяжкой, так как не каждая управляющая компания разрешит вам выполнить для своих «прихотей» реконструкцию центральной отопительной системы жилого дома, а монтаж дополнительного автономного котла для таких систем отопления вероятней всего окажется очень дорогим.

Теплый водяной пол

Труба для теплого пола, которая проходит по всему помещению вашего дома, может быть разной, и, для того чтобы понять – какую трубу выбрать именно для своего дома, и рассчитать ее количество, необходимо более подробно разобрать данную тему. Итак, давайте разбираться.

• 1 Способы установки системы
  • 1.1 Система монтажа «Бетонная»
  • 1.2 Система монтажа «Полистирольная»
• 2 Расчет теплого водяного пола

Способы установки системы

Есть несколько способов установки системы «теплый пол» – настильный и бетонный. Во втором случае теплый пол будет иметь стяжку, в первом – как следует из самого названия, настил из совершенно другого материала (полистирольный или деревянный). Для первого способа установки системы теплого пола несвойственны «мокрые процессы», в связи с чем все работы по установке полов проводятся намного быстрее.

Тем не менее, не для всех установка теплого пола — есть невыполнимая задача – безусловно, если вы имеете достаточно средств и возможностей, то лучше нанять профессионалов. А тем, кто бережет свои средства, или имеет большое желание самому собрать систему теплых водяных полов – может сделать все сам, сэкономив при этом существенное количество финансовых средств.

Система монтажа «Бетонная»

В настоящее время система монтажа «Бетонная» в силу своей простоты является весьма популярной. Труба для тёплого пола, цена которой зависит от материала, из которого она выполнена, уложена по общему контуру. Такая труба для теплого пола заливается бетонной стяжкой без особых разделителей теплоэнергии.

Схема водяного пола

Всю площадь будущей отапливаемой комнаты необходимо поделить на небольшие участки. Количество таких участков зависит от размеров и геометрии помещения (обязательно нужно выдерживать соотношение сторон контуров 2:1). Это вплотную связано с дальнейшим расширением бетонной стяжки при включении системы отопления теплого пола – под большим воздействием снижения/увеличения температуры в трубах для теплого пола стяжка будет поддаваться деформации, и этого следует избегать, для того чтобы не случилось растрескивания напольного покрытия.

Черновой пол необходимо покрыть слоем теплоизоляции. Для этого необходимо очистить основание пола, следом уложить теплоизоляционный материал – для того чтобы в основании пола не было тепловых потерь.

Если использовать «правильный» материал для теплоизоляции и грамотно его настелить, а также произвести точный расчёт трубы для теплого водяного пола, то прогрев самого водяного пола будет идти исключительно вверх.

Укладка пенопласта на черновой пол

В качестве теплоизоляции рекомендуется использовать пенопласт – главное, чтобы теплоизоляционный слой имел плотность выше 35 кг/м3 и толщину до 150 мм. Толщина рассчитывается по характеру комнаты – насколько насыщенным должен быть обогрев. А поверх слоя изоляции необходимо настелить простую полиэтиленовую пленку, необходимую для гидроизоляции. Затем, по всему периметру помещения и между участками необходимо поместить демпферную ленту, которая предназначается для возмещения тепловых расширений бетонной стяжки.

Далее нужно армировать слой изоляции и потом по контуру уложить трубы для тёплого пола, цена которых варьируется в зависимости от материала. Типовое армирование – сеткой с размерами ячейки150х150 и сечением прутка до 5 мм.

Если необходимо армировать бетонную стяжку, что называется, на совесть, то вы можете произвести укладку еще одного слоя сетки – после того, как будет уложена отопительная труба под теплый пол.

Армирование сеткой с ячейкой 150х150 мм

Установка водяного отопления самостоятельно достаточно проста. Произведя согласно схеме предварительный расчет длины трубы теплого пола, совершается непосредственно расчет самого проекта. Расстояние между трубами теплого пола должно быть в пределах до 30 см, и в зависимости от геометрии и местоположения участков проектируется сама схема монтажа: спиралью со смещенным центром, спиралью, змейкой или двойной змейкой. Нагревательный элемент – трубопровод – необходимо закрепить хомутами к арматурной сетке, а в компенсационных швах на трубопровод надо установить гофрированный трубопровод, защищая при этом его от возможных повреждений.

Монтаж трубопровода теплого водяного пола

Укладка труб теплого пола у наружных стен подразумевает уменьшить шаг трубочек – во избежание температурного перепада, так как у наружных стен теплопотери будут значительно выше. А длина труб теплого пола должна составлять примерно 70 метров.

Максимальная длина трубы теплого пола – 90 метров, иначе будут весьма существенные теплопотери в конце одного или нескольких контуров и падение в системе рабочего давления теплоносителя.

Количество трубы для теплого пола рассчитывается следующим образом — на 1 м² поверхности в среднем необходимо 5 п.м. трубопровода (при том условии, что расстояние между трубами составит 20 см). Опрессовка является заканчивающим этапом монтажа трубопровода в системе теплого пола – с помощью нее можно выявить механические повреждения трубопровода, имеющиеся на этом этапе. Должна производиться опрессовка под рабочим давлением не меньше 24 часов.

Проведение опрессовки под рабочим давлением

Затем, после проведения опрессовки (все работы проходят под давлением) происходит заливка бетонной раствора. Толщина слоя – до 70 мм, в качестве заливки можно применить специальную смесь для таких полов или пескобетон М300.

Заливка бетонным раствором

Что же касается чистовой отделки, то производят ее только после полного застывания раствора стяжки. В качестве отделочных материалов необходимо подбирать именно такие, которые отличаются отличной теплопроводностью (допустим, линолеум, керамическая плитка или ламинат).

Система монтажа «Полистирольная»

Такая система считается легкой в установке, так как предполагает установку полистирольных плит на  имеющиеся для алюминиевых пластин специальные пазы. В пластины защелкивается красная труба для теплого пола (подающая труба (синяя – возвратная)),  на которую и помещается само напольное покрытие. Отсутствие бетонной стяжки – преимущество для собственников жилья – на ожидание полного затвердевания раствора не придется терять время, а сразу применять систему по назначению.

Монтаж трубы теплого водяного пола на специальные полистирольные плиты с зажимами

Расчет теплого водяного пола

Для благополучной установки теплого пола, надо заблаговременно подготовить все нужные материалы, запланировать порядок работ. На предварительном этапе самыми сложными станут такие вопросы, как: «Расход трубы для теплого пола», а также покупка необходимых комплектующих. Давайте посмотрим, что нам нужно, чтобы рассчитать диаметр трубы теплого пола, а также посмотрим какие на сегодняшний день лучшие трубы для теплого пола.

Итак, во-первых, если в комнате планируется установка габаритной мебели или техники, то под ней производить монтаж трубы нельзя. Соответственно, площадь сократиться. Помимо этого обязательно нужно отступить от стены не менее 200 мм – это необходимо учитывать при подсчете общей площади теплого пола.

Во-вторых, вопрос о том, какие трубы для теплого пола вам подходят более или менее, нужно решать со специалистом, который обязательно порекомендует необходимую трубу для вашего помещения, а также возможно посоветует, где ее купить, труба для теплого пола ведь бывает совершенно разной. Она может быть металлопластиковой, медной, полипропиленовой и пр. Самое главное при расчете количества труб это шаг укладки. Чем больше вам необходима температура в помещении, тем меньше необходимо делать этот шаг.

В свою очередь крайне не советуем использовать полипропиленовые трубы (ПП)  для устройства теплого пола. Так как трасса будет иметь стыки, труба имеет низкую теплопроводность и не предназначена для устройства теплого пола, но нам знакомо много примеров, когда водяной пол исполнялся данной трубой. Оптимальный вариант это металлопластик или однослойные трубы PEX и PERT.

Расход трубы теплого пола при монтаже

И, наконец, в-третьих, раскладка труб теплого пола должна происходить строго по схеме, а длина каждого контура не должна превышать 70 метров. Если всё-таки необходимо превысить этот предел, вам необходимо уже использовать следующий контур, но не продолжать тот контур, который уже достиг этого предела, особенно с использованием различных соединительных фитингов, благодаря которым увеличивается вероятность протечки в процессе эксплуатации.

формулы, выбор шага укладки, как определить расход

Несмотря на сложность монтажа, теплый пол с помощью водяного контура считается одним из самых экономичных способов обогрева помещения. Чтобы система функционировала максимально эффективно и не вызывала сбоев, необходимо правильно рассчитать трубы для теплого пола – определить длину, шаг петель и схему укладки контура.

От этих показателей во многом зависит комфортность пользования водяным отоплением. Эти вопросы мы разберем в нашей статье – расскажем, как выбрать оптимальный вариант трубы с учетом технических характеристик каждой разновидности. Также, прочитав эту статью, вы сможете правильно выбрать шаг монтажа и рассчитать необходимый диаметр и длину контура теплого пола для конкретного помещения.

Содержание статьи:

• Параметры расчета теплового контура
  • Покрытие трубы
  • Тепловой поток и температура теплоносителя
  • Тип настила
• Оценка технических свойств при выборе труб
  • Вариант №1 — Сшитый полиэтилен (PEX)
  • Вариант №2 — металлопластик
  • Вариант №3 — медные трубы
  • Вариант №4 — полипропилен и нержавеющая сталь
• Возможные способы укладки контура
  • Способ №1 — змейка
  • Способ №2 — улитка или спираль
• Методика расчета труб
  • Принципы построения контура
  • Основная формула с пояснениями
  • Теплотехнический расчет с определение шага контура
  • Окончательный выбор длины контура
• Конкретный пример расчета теплоотвода
  • Шаг 1 — расчет теплопотерь через элементы конструкции
  • 2 этап — тепло на отопление + общие теплопотери
  • 3 этап — необходимая мощность теплового контура
  • 4 этап — определение шага укладки и длины контура
• Выводы и полезное видео по теме

Параметры расчета теплового контура

На этапе проектирования необходимо решить ряд вопросов, определяющих теплый пол и режим работы – выбрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации теплового отделения во многом зависят от его назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, тип настила.

Трубное покрытие

При определении размеров основания для укладки труб учитывается пространство, не загроможденное крупной техникой и встроенной мебелью. Нужно заранее продумать расположение предметов в комнате.

Если в качестве основного поставщика тепла используется водяной пол, то его мощность должна быть достаточной для компенсации 100% теплопотерь. Если змеевик является дополнением к радиаторной системе, то он должен покрывать 30-60% затрат тепловой энергии помещения

Тепловой поток и температура теплоносителя

Плотность теплового потока – расчетный показатель, характеризующий оптимальное количество тепла энергии для обогрева помещения. Величина зависит от ряда факторов: теплопроводности стен, пола, площади остекления, наличия утеплителя и интенсивности воздухообмена. По тепловому потоку определяется шаг укладки петель.

Максимальный показатель температуры теплоносителя 60°С. Однако толщина стяжки и напольного покрытия сбивают температуру — фактически на поверхности пола наблюдается около 30-35°С. Разница между тепловыми показателями на входе и выходе контура не должна превышать 5°С.

Тип напольного покрытия

Отделка влияет на работоспособность системы. Оптимальная теплопроводность плитки и керамогранита – поверхность быстро нагревается. Хороший показатель эффективности водяного контура при использовании ламината и линолеума без теплоизоляционного слоя. Самая низкая теплопроводность деревянного покрытия.

Степень теплопередачи также зависит от материала наполнителя. Система наиболее эффективна при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при нагреве теплоносителя до 45°С. Эффективность схемы значительно падает при устройстве полусухой стяжки

При расчете труб для теплого пола установленные нормы температурного режима покрытия следует учитывать:

• 29°С — гостиная;
• 33°С — помещения повышенной влажности;
• 35°С — проходные зоны и холодные зоны — участки по торцевым стенам.

Климатические особенности региона будут играть важную роль в определении плотности прокладки водяного контура. При расчете тепловых потерь следует учитывать минимальную температуру в зимний период.

Как показывает практика, снизить нагрузку поможет предварительное утепление всего дома. Имеет смысл сначала утеплить помещение, а потом уже приступать к расчету теплопотерь и параметров контура труб.

Оценка технических свойств при выборе труб

В связи с нестандартными условиями эксплуатации к материалу и размерам змеевика водяного пола предъявляются высокие требования:

• химическая инертность стойкость к коррозионным процессам;
• абсолютно гладкое внутреннее покрытие не склонное к образованию известковых наростов;
• прочность — изнутри на стены постоянно воздействует теплоноситель, а снаружи стяжка; труба должна выдерживать давление до 10 бар.

Желательно, чтобы ветка отопления имела небольшой удельный вес. Водяной пирог уже оказывает значительную нагрузку на потолок, а тяжелый трубопровод только усугубит ситуацию.

Согласно СНиП в закрытых системах отопления применение сварных труб запрещено независимо от вида шва: спиральный или прямой

Этим требованиям в той или иной степени соответствуют три категории трубной продукции: сшитый полиэтилен, металлопластик, медь.

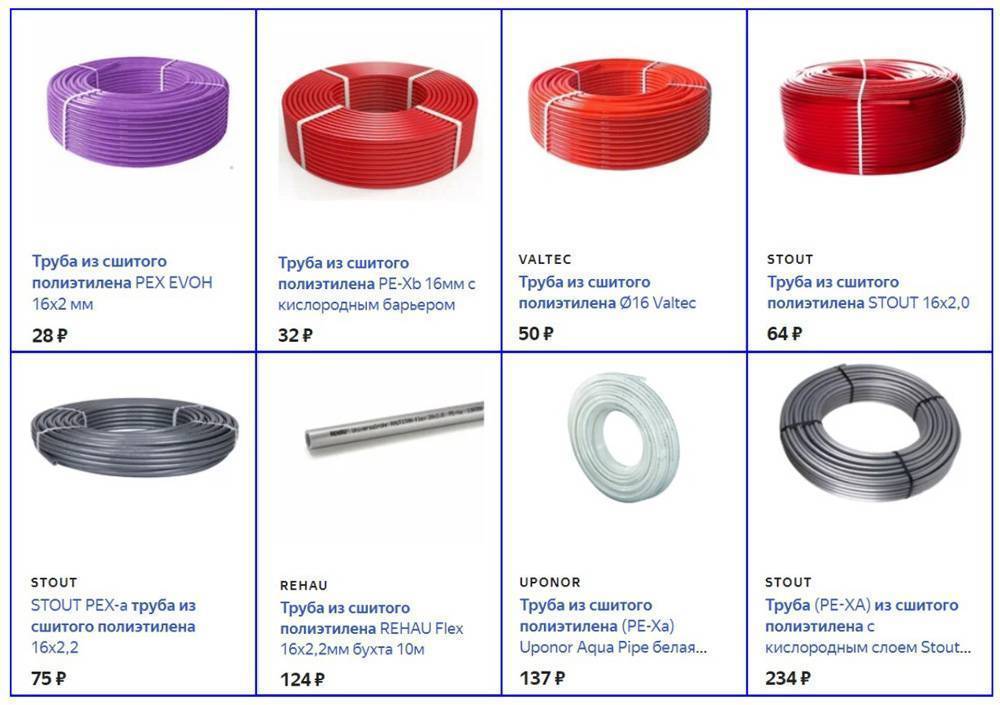

Вариант №1 — Сшитый полиэтилен (PEX)

Материал имеет ячеистую широкоячеистую структуру молекулярных связей. Модифицированный от обычного полиэтилен отличается наличием как продольных, так и поперечных связок. Эта структура увеличивает удельный вес, механическую прочность и химическую стойкость.

Водяной контур из труб PEX имеет ряд преимуществ:

• высокая эластичность , позволяющая укладывать змеевик с малым радиусом изгиба;
• безопасность — при нагревании материал не выделяет вредных компонентов;
• теплостойкость : размягчение — от 150°С, плавление — 200°С, горение — 400°С;
• сохраняет структуру при колебаниях температуры;
• устойчивость к повреждениям — биологические разрушители и химикаты.

Трубопровод сохраняет первоначальную пропускную способность — на стенках не откладывается осадок. Расчетный срок службы контура PEX составляет 50 лет.

Недостатками сшитого полиэтилена являются: боязнь солнечных лучей, негативное влияние кислорода при его проникновении в конструкцию, необходимость жесткой фиксации змеевика при монтаже

Имеется четыре товарные группы:

1. РЕХ -а — пероксидная сшивка . Достигается максимально прочная и однородная структура с плотностью скрепления до 75%.
2. PEX-b — Силановое сшивание . В технологии используются силаниды – токсичные вещества, неприемлемые для бытового применения. Производители сантехнических изделий заменяют его безопасным реагентом. К установке допускаются трубы с гигиеническим сертификатом. Плотность сшивки составляет 65-70%.
3. PEX-c — радиационный метод . Полиэтилен облучают потоком гамма-лучей или электронами. В результате облигации уплотняются до 60%. Недостатки PEX-c: небезопасное использование, неравномерное сшивание.
4. PEX-d — азотирование . Реакция создания сетки протекает за счет радикалов азота. На выходе получается материал с плотностью сшивки около 60-70%.

Прочностные характеристики труб PEX зависят от способа сшивания полиэтилена.

Если вы остановились на трубах из сшитого полиэтилена, то рекомендуем ознакомиться с системами теплого пола из них.

Вариант №2 — металлопластик

Лидер проката труб для обустройства теплых полов — металлопластик. Конструктивно материал включает пять слоев.

Внутреннее покрытие и внешняя оболочка — полиэтилен высокой плотности, придающий трубе необходимую гладкость и теплостойкость. Промежуточный слой — алюминиевая прокладка

Металл повышает прочность магистрали, снижает скорость теплового расширения и действует как антидиффузионный барьер — блокирует поступление кислорода к теплоносителю.

Особенности пластиковых труб:

• хорошая теплопроводность;
• способность удерживать заданную конфигурацию;
• температура эксплуатации с сохранением свойств — 110°С;
• низкий удельный вес;
• бесшумное движение теплоносителя;
• безопасность использования;
• коррозионная стойкость;
• Срок эксплуатации — до 50 лет.

Недостатком композитных труб является недопустимость изгиба вокруг оси. При многократном скручивании есть риск повредить алюминиевый слой. Рекомендуем ознакомиться с пластиковыми трубами, что поможет избежать повреждений.

Вариант №3 — трубы медные

По техническим и эксплуатационным характеристикам оптимальным выбором будет желтый металл. Однако его актуальность ограничивается высокой стоимостью.

По сравнению с синтетическими трубопроводами медный контур выигрывает по нескольким параметрам: теплопроводность, термическая и физическая прочность, неограниченная вариативность на изгиб, абсолютная газонепроницаемость

Помимо высокой стоимости медный трубопровод имеет дополнительный минус — сложность. Чтобы согнуть контур, нужен пресс-машина или .

Вариант №4 — полипропилен и нержавеющая сталь

Иногда ветку отопления создают из полипропиленовых или нержавеющих гофрированных труб. Первый вариант доступный, но достаточно жесткий на изгиб – минимальный радиус восемь диаметров изделия.

Это означает, что трубы размером 23 мм придется размещать на расстоянии 368 мм друг от друга — увеличенный шаг не обеспечит равномерного прогрева.

Нержавеющие трубы отличаются высокой теплопроводностью и хорошей гибкостью. Минусы: хрупкость резинок, создание гофре сильного гидравлического сопротивления

Возможные способы укладки контура

Для того чтобы определить расход трубы для обустройства теплого пола, следует определиться с раскладкой водяного контура. Главной задачей планировки помещения является обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

Возможны следующие варианты компоновки: змейка, двойная змейка и улитка. При выборе схемы необходимо учитывать размеры, конфигурацию помещения и расположение наружных стен

Способ №1 — змейка

Теплоноситель подается в систему по стене, проходит через змеевик и возвращается в . При этом половина помещения отапливается горячей водой, а оставшаяся часть охлаждается.

При кладке змейкой невозможно добиться равномерного прогрева — перепад температур может достигать 10°С. Способ применим в узких помещениях.

Схема угловой змейки оптимальна, если необходимо утеплить холодную зону у торцевой стены или в коридоре

Двойная змейка обеспечивает более мягкий температурный переход. Прямая и обратная цепи параллельны друг другу.

Способ №2 — улитка или спираль

Считается оптимальной схемой, обеспечивающей равномерный прогрев напольного покрытия. Передняя и обратная ветви укладываются поочередно.

Дополнительный плюс «ракушек» — установка отопительного контура с плавным поворотом изгиба. Этот метод актуален при работе с трубами недостаточной гибкости.

На больших площадях реализована комбинированная схема. Поверхность разбивают на сектора и для каждого разрабатывают отдельный контур, выходящий на общий коллектор. По центру помещения трубопровод выкладывается улиткой, а вдоль наружных стен – змейкой.

У нас на сайте есть очередная статья, в которой мы подробно рассмотрели теплый пол и дали рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.

Процедура расчета труб

Чтобы не запутаться в расчетах, предлагаем разделить решение вопроса на несколько этапов. В первую очередь необходимо оценить теплопотери помещения, определить шаг монтажа, а затем рассчитать длину отопительного контура.

Принципы построения контура

Приступая к расчетам и созданию эскиза, следует ознакомиться с основными правилами расположения водяного контура:

1. Трубы целесообразно прокладывать вдоль оконного проема – это значительно снизит теплопотери здания.
2. Рекомендуемая площадь покрытия одним водяным контуром 20 кв.м. В больших помещениях необходимо разделить пространство на зоны и к каждой проложить отдельную отопительную ветку.
3. Расстояние от стены до первой ветки 25 см. Допустимый шаг поворотов труб в центре помещения до 30 см, по краям и в холодных зонах — 10-15 см.
4. Определять максимальную длину трубы для теплого пола следует исходя из диаметра змеевика.

Для контура сечением 16 мм допускается не более 90 м, ограничение для трубопровода толщиной 20 мм — 120 м. Соблюдение норм обеспечит нормальное гидравлическое давление в системе.

В таблице указан расчетный расход трубы в зависимости от шага петли. Для получения обновленных данных следует учитывать запас по оборотам и расстояние до коллектора

Основная формула с пояснениями

Расчет длины контура теплого пола выполняется по формуле:

L = S/n * 1,1 + k ,

Где:

• 900 96 л – желаемая длина теплотрассы;
• S — крытая площадь пола;
• n — шаг укладки;
• 1,1 — стандартный десятипроцентный запас на отводы;
• к — удаленность коллектора от пола — учитывается расстояние до разводки цепи на подаче и обратке.

Crucial будет воспроизводить зону покрытия и шаг поворотов.

Для наглядности на бумаге необходимо составить план помещения с указанием точных размеров и обозначить проход водяного контура

Следует помнить, что размещение труб отопления не рекомендуется под крупными бытовыми приборами и встроенная мебель. Параметры отмеченных объектов необходимо вычесть из общей площади.

Для выбора оптимального расстояния между ответвлениями необходимо провести более сложные математические манипуляции, оперируя тепловыми потерями помещения.

Теплотехнический расчет с определением шага контура

Плотность труб напрямую влияет на величину теплового потока, поступающего от системы отопления. Для определения требуемой нагрузки необходимо рассчитать затраты тепла в зимний период.

Затраты тепла через конструктивные элементы здания и вентиляцию должны полностью компенсироваться за счет вырабатываемой тепловой энергии водяного контура

Мощность системы отопления определяется по формуле:

М = 1,2 * Q ,

Где:

• М — производительность схемы;
• Q — общие теплопотери помещения.

Значение Q можно разложить на составляющие: потребление энергии через ограждающие конструкции и затраты, связанные с работой системы вентиляции. Разберемся, как рассчитать каждый из показателей.

Потери тепла через элементы здания

Необходимо определить расход тепловой энергии на все ограждающие конструкции: стены, потолок, окна, двери и т.д. Формула расчета:

Q1 = (S/R) * Δt ,

Где:

• S — площадь элемента;
• R — термическое сопротивление;
• Δt — разница между температурой в помещении и на улице.

При определении Δt используется показатель самого холодного времени года.

Тепловое сопротивление рассчитывается следующим образом:

R = A / Kt ,

Где:

• И — мощность слоя, м;
• Ct — коэффициент теплопроводности, Вт/м*К.

Для комбинированных строительных элементов необходимо суммировать сопротивления всех слоев.

Коэффициент теплопроводности строительных материалов и утеплителей можно взять из справочника или посмотреть сопроводительную документацию на конкретный товар

Еще значения коэффициента теплопроводности для наиболее популярных строительных материалов мы представили в таблице содержится .

Тепловые потери на вентиляцию

Для расчета показателя используется формула:

Q2 = (V * K / 3600) * C * P * Δt ,

Где:

• 90 096 В — объем помещение, куб м;
• К — кратность воздухообмена;
• С — удельная теплоемкость воздуха, Дж/кг*К;
• P — плотность воздуха при нормальной комнатной температуре — 20°С.

Кратность воздухообмена в большинстве помещений равна единице. Исключение составляют дома с внутренней пароизоляцией – для поддержания нормального микроклимата воздух необходимо обновлять два раза в час.

Удельная теплоемкость является справочным показателем. При стандартной температуре без давления значение равно 1005 Дж/кг*К.

В таблице представлена ​​зависимость плотности воздуха от температуры окружающей среды при атмосферном давлении — 1,0132 бар (1 Атм)

Суммарные потери тепла

Общее количество потери тепла в помещении будут равны: Q = Q1 * 1,1 + Q2 . Коэффициент 1,1 — увеличение энергопотребления на 10% за счет просачивания воздуха через щели, неплотности в строительных конструкциях.

Умножая полученное значение на 1,2, получаем необходимую мощность теплого пола для компенсации теплопотерь. По графику зависимости теплового потока от температуры теплоносителя можно определить подходящий шаг и диаметр трубы.

По вертикальной шкале — средний температурный режим водяного контура, по горизонтальной — показатель выработки тепла системой отопления на 1 кв. км. м

Данные актуальны для теплого пола на песчано-цементной стяжке толщиной 7 мм, материал покрытия керамическая плитка. Для других условий требуется корректировка значений с учетом теплопроводности отделки.

Например, при ковровом покрытии температуру теплоносителя следует повысить на 4-5°С. Каждый дополнительный сантиметр стяжки снижает теплоотдачу на 5-8%.

Окончательный выбор длины контура

Зная шаг укладки витков и площадь покрытия, легко определить расход труб. Если полученное значение больше допустимого, то необходимо оборудовать несколько контуров.

Оптимально, если петли будут одинаковой длины – ничего регулировать и балансировать не нужно. Однако на практике чаще возникает необходимость разбить тепломагистраль на разные участки.

Разброс длин контуров должен оставаться в пределах 30-40%. В зависимости от назначения форма помещения может «играть» шагом контура и диаметрами труб

Конкретный пример расчета отопительной ветки

Предположим, что требуется определить параметры теплового контура дома с площадью 60 квадратных метров.

Для расчета необходимы следующие данные и характеристики:

• размеры помещения: высота — 2,7 м, длина и ширина — 10 и 6 м соответственно;
• В доме 5 металлопластиковых окон по 2 кв. м;
• наружные стены — газобетон, толщина — 50 см, КТ = 0,20 Вт/мК;
• дополнительное утепление стен — пенопласт 5 см, СТ=0,041 Вт/мК;
• материал перекрытия — железобетонная плита, толщина — 20 см, КТ = 1,69 Вт/мК;
• утепление чердака — пенополистирольные плиты толщиной 5 см;
• размеры входной двери — 0,9*2,05 м, теплоизоляция — пенополиуретан, слой — 10 см, КТ=0,035 Вт/мК.

Далее рассмотрим пошаговый пример расчета.

Этап 1 — расчет теплопотерь через элементы конструкции

Термическое сопротивление материалов стен:

• газобетон: R1 = 0,5/0,20 = 2,5 кв.м*К/Вт;
• пенополистирол: R2 = 0,05/0,041 = 1,22 кв.м*К/Вт.

Тепловое сопротивление стены в целом равно: 2,5+1,22=3,57 кв.м*К/Вт. средняя температура в доме +23°С, минимальная на улице 25°С со знаком минус. Разница составляет 48 °С.

Расчет общей площади стен: S1 = 2,7 * 10 * 2 + 2,7 * 6 * 2 = 86,4 кв. м. Из полученного показателя необходимо вычесть стоимость окон и дверей: S2 = 86,4-10-1,85 = 74,55 кв. м

Подставив полученные параметры в формулу, получим теплопотери стены: Qc = 74,55/3,57* 48 = 1002 Вт

По аналогии рассчитываются затраты тепла через окна, дверь и потолок. Для оценки потерь энергии через чердак учитывают теплопроводность материала перекрытия и утеплителя

Суммарное тепловое сопротивление перекрытия составляет: 0,2/1,69+0,05/0,041=0,118+1,22=1,338 кв. м*К/Вт. Тепловые потери составят: Qп=60/1,338*48=2152 Вт.

Для расчета теплопотерь через окна необходимо определить средневзвешенное значение теплового сопротивления материалов: стеклопакета — 0,5 и профиля — 0,56 кв.м*К/Вт соответственно.

Rо = 0,56 * 0,1 + 0,5 * 0,9 = 0,56 кв.м * К/Вт. Здесь 0,1 и 0,9 — доли каждого материала в оконной конструкции.

Теплопотери окна: Qо = 10 / 0,56 * 48 = 857 Вт.

С учетом теплоизоляции двери ее тепловое сопротивление составит: Rd = 0,1 / 0,035 = 2,86 кв.м * К/Вт. Qd = (0,9 * 2,05) / 2,86 * 48 = 31 Вт.

Суммарные потери тепла через ограждающие элементы равны: 1002 + 2152 + 857 + 31 = 4042 Вт. Полученный результат необходимо увеличить на 10%: 4042 * 1,1 = 4446 Вт.

Шаг 2 — тепло на отопление + общие теплопотери

Сначала рассчитаем расход тепла на подогрев приточного воздуха. Объем комнаты: 2,7*10*6=162 куб. м. Соответственно потери тепла на вентиляцию составят: (162*1/3600)*1005*1,19* 48 = 2583 Вт.

По этим параметрам помещения общие затраты тепла составят: Q = 4446 + 2583 = 7029 Вт.

Шаг 3 — необходимая мощность теплового контура

Рассчитываем оптимальную мощность контура необходимо для компенсации теплопотерь: N = 1,2 * 7029 = 8435 Вт.

Далее: q = N/S = 8435/60 = 141 Вт/кв.м.

Исходя из требуемой производительности системы отопления и активной площади помещения можно определить плотность теплового потока на 1 кв.м

Шаг 4 — определение шага укладки и длины контура

Полученное значение сравнивается с графиком зависимости. Если температура теплоносителя в системе 40°С, то подойдет контур со следующими параметрами: шаг – 100 мм, диаметр – 20 мм.

Если в стволе циркулирует вода, нагретая до 50°С, то расстояние между ответвлениями можно увеличить до 15 см и использовать трубу сечением 16 мм.

Считаем длину контура: L = 60/0,15*1,1=440 м.

Отдельно необходимо учитывать расстояние от коллекторов до тепловой системы.

Как видно из расчетов, для обустройства водяного пола придется делать минимум четыре отопительных контура. А как правильно укладывать и крепить трубы, а также другие секреты монтажа мы.

Выводы и полезное видео по теме

Наглядные видеообзоры помогут сделать предварительный расчет длины и шага теплового контура.

Выбор наиболее эффективного расстояния между ветвями системы теплого пола:

Справочник, как узнать длину петли эксплуатируемого теплого пола:

Метод расчета нельзя назвать простым . При этом следует учитывать множество факторов, влияющих на параметры контура. Если вы планируете использовать водяной пол как единственный источник тепла, то лучше доверить эту работу профессионалам – ошибки на этапе планирования может быть дорого .

Рассчитать необходимый метраж труб для теплого пола и их оптимальный диаметр самостоятельно? Может быть, у вас остались вопросы, которые мы не затронули в этой статье? Задайте их нашим специалистам в разделе комментариев.

Если вы специализируетесь на расчете труб для монтажа водяного теплого пола и вам есть, что добавить к вышеизложенному материалу, пишите свои комментарии ниже под статьей.

Развенчание 8 распространенных мифов о напольном отоплении

Следующая информация призвана развенчать 8 наиболее распространенных мифов, связанных с установкой и эксплуатацией систем напольного отопления.

Миф: есть стоимость за м²

Факт: Полы с подогревом не оцениваются по цене, как напольные покрытия и т. д. Существует широкий диапазон цен, и стоимость системы зависит от конструкции пола, источника тепла, типа установки, т. может варьироваться от 5 до 30 фунтов стерлингов + НДС за м² для новых построек (обычно от 8 до 12 фунтов стерлингов + НДС за м²), а модернизированные системы начинаются с 20 фунтов стерлингов + НДС за м². Для получения дополнительной информации о стоимости проекта, пожалуйста, смотрите этот пост.

Миф: 1 порт/канал на комнату

Факт: количество контуров в системе теплого пола зависит от расстояния между трубами, размера используемой трубы и длины соединения с коллектором. Например, для помещения площадью 30 м² потребуется как минимум 2 контура (с шагом 200 мм для трубы диаметром 16 мм) и 4 контура (с шагом 100 мм для трубы диаметром 11,6 мм) при использовании нашей системы модернизации Premium.

Максимальная длина контура составляет 100 м (труба 16 мм) и 80 м (труба 11,6/12 мм).

Миф: каждый порт коллектора является «зоной»

Факт: Зона – это область/помещения, которые необходимо контролировать. Ссылаясь на приведенное выше объяснение, зона может иметь несколько цепей/портов от коллектора. Зона обычно определяется контуром(ами) управления термостата.

Миф: теплые полы всегда включены

Факт: Все системы отопления должны использоваться при правильном использовании элементов управления. Огромные «пики и впадины» температуры делают системы отопления неэффективными. Лучший способ использовать UFH (и любую другую систему) — использовать откат на элементах управления. Другими словами, установите минимальную температуру около 16°-18° весной/летом и 18°-21° осенью/зимой вне каких-либо запрограммированных или ручных настроек температуры.

UFH включается только тогда, когда это необходимо, когда термостаты запрашивают нагрев для достижения заданной температуры. Хорошие системы UFH могут давать часы остаточного тепла, поэтому может казаться, что система включена, когда она на самом деле выключена. Пониженные температуры позволят быстро нагреться до более высокой требуемой температуры и предотвратят большие пики и провалы. Прочтите этот пост для получения дополнительной информации о выборе правильных элементов управления.

Миф: теплые полы нагреваются часами

Факт: Первоначальный прогрев бетонного пола может занять несколько часов. Однако на самом деле это должно быть только с первого ввода в эксплуатацию. Правильное использование органов управления, как описано выше, при обычном использовании предотвратит это. Однако чем толще бетон, тем дольше время нагрева, тем лучше отдается остаточное тепло.

Ориентировочно, большинству систем стяжек требуется 1-2 часа, чтобы достичь комнатной температуры, хотя они могут рассеивать тепло в течение нескольких часов. Поэтому рекомендуется настроить элементы управления так, чтобы они включались и выключались до того, как они потребуются. Модернизированные системы могут нагреваться в течение часа.

Миф: вы не можете иметь UFH в существующем доме

Факт: Наши модифицированные системы (или широко известные как «накладные» или «надпольные» системы) предназначены для прохода по существующему полу, а некоторые из них обеспечивают выход «обычной» системы UFH без необходимости земляных работ в перекрытиях. будут некоторые примеры, когда невозможно иметь UFH, хотя теперь вместо этого доступны модернизированные системы настенного и потолочного отопления.

Миф: У вас не может быть UFH с балочными перекрытиями

Факт: В строительстве используется несколько типов балок, но для каждого типа существует своя система. Установки UFH потребуют либо установки над полом/балками, либо установки снизу, либо установки между балками. Если вам нужна дополнительная информация по этому поводу, вы найдете этот пост полезным.
