Винтовое вкручивание в материал обладает большей силой удержания, чем стандартные гладкие гвозди. Появление электрических отверток, шуруповертов и новых типов винтов сделало гвоздь менее востребованным во многих строительно-ремонтных задачах. В хозяйственных магазинах также наблюдается тенденция к расширению ассортимента саморезов и снижение спроса на гвозди и шурупы. В последнее время заметно увеличился спрос на саморезы оптом, цена же стала даже доступнее.
При выборе самореза по дереву необходимо учитывать четыре фактора:
- размер;
- тип головки;
- тип углублений;
- особенности резьбы.
Размерная сетка саморезов по дереву регламентируется ГОСТом 1145-80. В нормативном документе приведены не только размеры всех составных частей шурупов и саморезов, но допустимые значения массы стальных изделий. Отечественные производители руководствуются им и другими требованиями российского законодательства.
Крепежные изделия, предназначенные для работы с древесиной, классифицируются по размеру, типу головок, а также по материалу и внешнему покрытию. Они могут быть:
- оксидированными (черными) с крупной резьбой, поэтому легко проникают внутрь дерева;
- желтопассированными (желтыми), которые известны высокой устойчивостью к ржавчине и коррозии.
Также встречаются так называемые «глухари», которые используются для соединения брусков, небольших досок, реек и т. д. Его можно закручивать шуруповертом или дрелью. Вручную с помощью отвертки это будет проблематично.
Помимо саморезов по дереву, в хозяйственных магазинах можно найти шурупы, рассчитанные на работу с гипсокартоном, пластиком, металлом, бетоном и т. д. Они отличаются степенью нагрузки, составом и другими параметрами, поэтому их нужно использовать для материалов, для которых они предназначены. Интернет-магазин «Первый крепеж» предлагает так же и нержавеющий крепеж оптом от производителя.
Самонарезающие винты имеют один из трех основных типов головок:
- плоскоголовый;
- круглоголовый;
- галетной.
Винты с плоской головкой должны быть потайными заподлицо или под поверхностью древесины. Необходимо зенковать отверстие, прежде чем вкручивать винты. Саморезы с выпуклой головкой — это современная вариация основного плоского винта. Он предназначен для того, чтобы опускаться заподлицо с поверхностью, не будучи предварительно потайным.
Обычный винт с горновой головкой потянет вниз вплотную в хвойных и мягких породах, но он останется немного выше поверхности в лиственной древесине. Некоторые винты с галетной головкой имеют острые наконечники под головками, чтобы срезать древесину под головкой, когда винт приводится в движение. Этот тип вытянет даже в твердой древесине. Приобрести все эти винты оптом вы можете в магазине «Первый крепеж».
Саморезы с круглой головкой имеют плоское дно, поэтому они не должны быть потайными. Закругленная вершина выступает над поверхностью дерева. Винты с круглой головкой обычно используются для крепления оборудования. Галетные винты визуально похожи на саморезы с круглой головкой, но шляпка сплющена сверху. Поэтому она не так сильно выступает над поверхностью.
Виды углублений в головкахВинты с самонарезающей резьбой обычно выпускаются с углублениями в головках для установки следующих трех типов отверток:
- прямой;
- крестообразной;
- квадратной.
Саморезы, для которых требуется отвертка с прямым лезвием, часто называют шурупами с прорезями. Это самый старый тип винта. Саморезы с прорезной головкой прекрасно работают, когда они приводятся в движение вручную, но их трудно использовать с электрическим шуруповертом.
Винт с крестообразной головкой имеет углубление в головке в виде креста или знака «+».
Этот тип гораздо легче вкручивать силовой отверткой, потому что долото не так легко соскакивает с головки винта. Винты с крестообразной головкой становятся все более популярными по мере того, как все больше людей используют электрические шуруповерты.
Винт с квадратной головкой имеет квадратную выемку в своей головке. Хотя он не так широко используется, как винт с крестообразной головкой, но становится все более популярным среди деревообработчиков, потому что он обеспечивает еще лучшее сцепление для отвертки. Существует несколько других типов конструкций шляпок, но в настоящее время они в основном используются в промышленной отрасли.
Типы резьбыТрадиционный рисунок резьбы по дереву — это старая конструкция, которая была основана преимущественно на ограничениях резьбонарезного оборудования столетней давности. У него есть два недостатка:
- необходимость в двухступенчатом пилотном отверстии, одного размера для резьбовой части и немного большего хвостовика;
- резьба довольно мелкая, поэтому удерживающая способность винта ограничена.
Шурупы из листового металла имеют более глубокие и острые резьбы, поэтому многие столяры используют их, но новый тип шурупов быстро становится очень популярным. Винт под древесину с экструдированной резьбой имеет очень глубокие и острые резьбы. Они легко прорезают древесину и обеспечивают большую удерживающую силу.
Хвостовик самореза имеет тот же размер, что и диаметр корня резьбовой части, поэтому можно использовать пилотное отверстие с одним диаметром. Эти винты были разработаны для крепления гипсокартона при строительстве зданий.
Первоначально эти винты были доступны только с черной отделкой, но теперь они продаются и в нескольких разных типах покрытий. Их можно вкручивать в мягкую древесину и фанеру, не сверля пилотное отверстие. Для лиственных пород по-прежнему рекомендуется пилотное отверстие.
Длина саморезов по дереву и таблица размеровДлина шурупа для древесных изделий измеряется от кончика острия до поверхности материала, в который он вкручивается, что является самой широкой частью головки.
Таким образом, длина винта с плоской головкой измеряется от кончика до верхней части головки, а длина самореза с круглой головкой измеряется от кончика до нижней части шляпки.
Длина крепежных метизов варьируется в диапазоне от 11 мм до 20 см. Наружный резьбовый диаметр составляет 2,5-6 мм. Саморез по дереву обычно имеет довольно большую длину. Это необходимо, поскольку ему требуется «пробить» внешнюю деталь насквозь, скрепив ее со второй. Для этого требуется углубиться не менее чем на четверть в его толщу. Только в таком случае соединение считается надежным.
Последняя характеристика, которую нужно верно определить, — это размер крепежной детали. Он меняется в зависимости от типа, габаритов и других особенностей конструкции, которую нужно скрепить. Размеры существующих видов саморезов включают более 30 разновидностей, поэтому для любого вида работ можно найти крепежный элемент соответствующего размера.

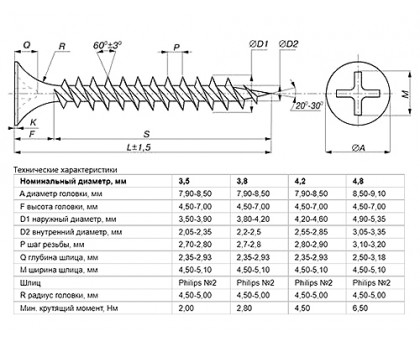

Размерная таблица для черных (оксидированных) саморезов:
Диаметр, мм | Длина, мм |
3. | 16, 19, 25, 32, 35, 41, 51, 55 |
3.8 | 25, 32, 35, 41, 45, 51, 64, 70 |
3.9 | 70 |
4.2 | 65, 70, 75/76, 90 |
4.8 | 95, 100/102, 110, 120, 125/127, 140 |

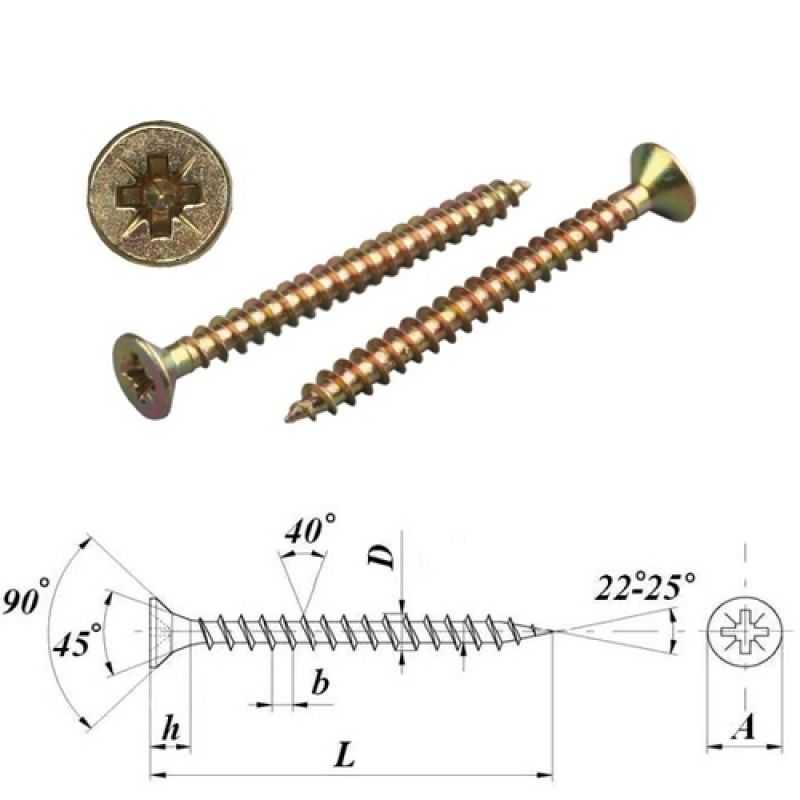

5Таблица размеров для желтых деревянных саморезов:
Диаметр | Длина |
3 | 12, 15, 20, 25, 30, 35, 40, 45, 50 |
3.5 | от 20 до 70 |
4 | от 20 до 700 |
5 | от 20 до 100 |
6 | от 30 до 200 |
Если вам нужно купить саморезы оптом, в каталоге магазина «Первый крепеж» вы найдете широкий ассортимент различных крепежных деталей. Вы сможете купить винты мебельные, по дереву, бетону, металлу и т.
д. У нас есть все, что необходимо для скрепления конструкций или подвешивания предметов к стене.
Наши консультанты с радостью ответят на все вопросы, сориентируют по цене и срокам доставки, а также помогут оформить предзаказ. Для связи со специалистом компании достаточно позвонить по бесплатному номеру 8-800-201-81-96.
5 советов по применению саморезов по дереву
Выпускаемые в наши дни производителями крепежа саморезы по дереву – это метизы, специально созданные для работы с древесными материалами различной плотности. Их особая конструкция обеспечивает простое вкручивание и надежную фиксацию. Однако, использование таких саморезов требует от мастера знания некоторых нюансов, обеспечивающих высокое качество работы и экономию сил и времени.
Совет 1. Пилотные отверстия
Винты, выпускаемые для работы с древесиной, устроены так, чтобы их можно было вкручивать прямо в материал, без предварительной подготовки. Чаще всего именно таким образом и используют этот крепеж, используя при выполнении работ лишь отвертку или шуруповерт.
Однако бывают случаи, когда применение саморезов подвергает риску заготовку. При закреплении тонких деревянных деталей или элементов из прочных, но хрупких пород дерева, всегда есть риск раскалывания материала. Чтобы избежать порчи изделия, перед вкручиванием самореза необходимо подготовить пилотное отверстие. Работа эта выполняется при помощи дрели и сверла по дереву, диаметр которого подбирается в зависимости от характеристик материала. Если винт будет вкручиваться в деталь из мягких пород, диаметр сверла должен быть в 2 раза меньше, чем диаметр самореза. При работе с дубом и схожими по плотности породам деревьев, применяют сверло, полностью соответствующее размерам крепежа.
Совет 2. Правильно выбираем длину
Выбирая саморезы по длине, многие руководствуются мнением, что чем длиннее метиз, тем надежнее будет крепление. В том случае, если это возможно, даже используют винты, проходящие соединяемые детали насквозь. Такой подход является неправильным – специалисты в области материаловедения знают, что максимальная прочность фиксации достигается лишь в случае, если винт на 5-6 мм короче общей толщины соединяемых деталей.
Совет 3. Как подобрать диаметр винта
Определяясь с диаметром самореза для работы по дереву, многие совершают одну и ту же ошибку. Она заключается в том, что для соединения отдельных деталей стараются использовать крепеж с максимально большой толщиной. Считается, что винт с большим диаметром делает соединение максимально надежным. Это не совсем так – длинный и тонкий саморез справится с работой гораздо эффективнее, чем толстый и короткий. Кроме этого, с тонкими изделиями удобнее работать – шанс расколоть заготовку в этом случае значительно снижается.
Совет 4. Покрываем саморезы воском
В некоторые виды древесины вкрутить саморез совсем непросто, особенно если работа выполняется вручную. Чтобы облегчить себе работу, смажьте винты пчелиным воском или обычным хозяйственным мылом. Эти вещества при закручивании будут работать в качестве смазки, значительно облегчая прохождение метиза в толщу материала.
Совет 5.
Выкручиваем старый саморез
Все предоставленные нами советы касались вкручивания саморезов. Но бывает так, что винт нужно извлечь из материала, для замены или полной разборки конструкции. В отличие от изделий из металла и пластика, дерево может серьезно изменить свои первоначальные свойства с течением времени, что иногда осложняет демонтаж. Также нужно помнить, что деревянные конструкции часто используют вне помещений, где на них и, соответственно, их винтовые соединения, воздействует влага и другие неблагоприятные факторы. Коррозия и различные деформации могут значительно осложнить извлечение винтов при помощи обычных способов, но существуют методики, которые помогают преодолеть даже самые серьезные трудности, возникающие при демонтаже.
- Нагреваем и выкручиваем
Как мы уже говорили, древесина является достаточно уязвимым для внешних воздействий материалом и эту особенность можно использовать в своих целях.
- Используем экстрактор
В особенно сложных случаях, когда винт не удается извлечь даже после нагревания, применяют такое приспособление как экстрактор. Это устройство является специальным оснащением к электрической дрели и продается в виде набора из нескольких насадок, различных по диаметру. При использовании этого инструмента важно правильно определить диаметр проблемного метиза и выбрать оснастку, подходящую для его извлечения. Перед удалением винта в его головке сверлится пилотное отверстие, в которое вставляется подходящий по диаметру экстрактор. После этого, включив дрель или шуруповерт, крепеж аккуратно выкручивают.
Рекомендуем — как выбрать экстрактор.
- Увеличиваем крутящий момент
Если шлицы винта не имеют повреждений, а метиз все равно не подается извлечению, стоит попробовать увеличить при выкручивании крутящий момент. Сделать это можно несколькими способами, но наиболее эффективным являются эти два:
- Отвертку или биту от шуруповерта устанавливают в шлицы винта, а затем инструмент зажимают плоскогубцами, клещами или газовым ключом и пытаются повернуть.
- Берут плоскую отвертку небольшого размера и упирают ее жало в шлиц, ближе к краю шляпки. После этого молотком наносят по рукояти инструмента точные и сильные удары, с целью «сорвать» винт с места. Если это удается, выкрутить крепежное изделие обычной отверткой не составит никакого труда.
Оба эти способа имеют серьезный минус – при их использовании легко повредить шляпку самореза и деформировать шлицы.
Если это произошло, придется воспользоваться экстрактором. Кроме этого, такой способ рискованно применять при работе с мебелью, так как случайно соскользнувший инструмент может нанести серьезный ущерб внешнему виду изделия.
- Очищаем винт
В некоторых случаях, чтобы решить проблему застрявшего в дереве винта, достаточно очистить его и материал вокруг от загрязнений или краски. Если изделие было окрашено, то с большой долей вероятности именно лакокрасочный слой мешает выкрутить винт, действуя как клей. Для решения проблемы порой достаточно использовать немного растворителя или строительный фен, удалив в районе шляпки винта краску, чтобы метиз легко выкрутился обычной отверткой.
Полезные советы Обновлено: 24.07.2022 14:05:17
Поставить оценку
Успешно отправлено, Спасибо за оценку!
Нажмите, чтобы поставить оценку
размеров шурупов.
Таблица с номером и диаметром шурупаДо 18 го века древесину скрепляли гвоздями, клеем или путем вырезания фигур для создания деревянных соединений. У каждого были свои преимущества и недостатки, но изобретение и массовое производство шурупов представило новый метод крепления дерева, а также крепежный материал к дереву.
Стандартные размеры винтов
Винты бывают разных размеров, но три из них считаются наиболее распространенными.
Диаметр винта №6
Шуруп №6 не самый маленький, но он обычно используется для соединения небольших предметов. Размер резьбы винта №6 составляет 0,13 дюйма или 9/64 th дюйма в диаметре. Вы можете найти винты №6 длиной от ½″ до 1-½″.
Они чаще всего используются для петель, направляющих ящиков, легких приспособлений и приспособлений, игрушек и т. д.
#8 Размер шурупа и его применение
Также это один из самых распространенных инструментов для сборки широкого спектра деревянных предметов.
Размер винта № 8 составляет 5/32 дюйма или 0,16 дюйма в диаметре резьбы.
Это винт общего назначения, который чаще всего используется в мебели, легких конструкциях, шкафах и т. д. Вы можете найти их длиной от 5/8 th дюйма до 3″.
Размер винта №10 и его применение
Размер винта №10 больше, поэтому он предназначен для тяжелых работ. Диаметр резьбы винта №10 составляет 0,19 дюйма или 3/16 th дюйма.
Шурупы этого типа используются во многих строительных работах. Они также используются для сборки тяжелой мебели вместе с садовой мебелью или мебелью для патио. Вы можете найти их длиной от ¾ до 4 дюймов.
Другие размеры шурупов можно найти в таблице размеров шурупов для дерева далее в этой статье.
Что такое шуруп?
Шуруп для дерева состоит из головки, которая обычно подходит для определенного типа отверток, таких как плоская головка, крестовая отвертка или другие типы. Под головкой находится хвостовик, размер которого может варьироваться от менее дюйма до нескольких дюймов и более в зависимости от его конструкции.
Сам хвостовик сужается, что облегчает вбивание в древесину.
На стержне имеется резьба, фиксирующая шуруп на месте после его ввинчивания в древесину. Преимущество шурупа перед гвоздем заключается в том, что его можно удалить, изменив процесс забивания. Кроме того, резьба позволяет шурупу удерживаться в древесине гораздо надежнее, чем гвоздь.
Оригинальные шурупы изготавливались вручную и легко узнаваемы по неправильной форме резьбы. К 1760 году новые производственные процессы позволили массово производить шурупы с ровной резьбой. К середине 1800-х годов были разработаны передовые инструменты, чтобы сделать винты более однородными по своей природе.
Сегодня эти винты изготавливаются с помощью токарно-винторезных станков, которые могут производить большое количество за относительно короткое время.
Типы головок винтов
Наиболее часто используемым шурупом для дерева является шуруп с плоской головкой, который имеет плоскую верхнюю часть и суженную (коническую) нижнюю часть головки к хвостовику.
Возможно, вам придется сделать зенковку, чтобы убедиться, что верхняя часть винта находится заподлицо или слегка внутри материала.
Другие типы шурупов для дерева включают круглую головку и плоскую головку с закругленной верхней и плоской нижней головкой. Головки этих типов винтов либо выступают над поверхностью материала, либо располагаются внутри расточенного отверстия.
Шуруп для дерева бывает разной ширины и длины для разных работ.
Анатомия шурупа
Размеры шурупа состоят из четырех разных частей. Стандартный размер винтов зависит от страны или региона, в котором они предназначены. Хотя метрическая система является наиболее популярной, для американских винтов используется унифицированный стандарт резьбы.
Диаметр резьбы
Диаметр резьбы или главный диаметр обозначается с помощью числовой системы, где каждое число представляет собой определенный диаметр самой резьбы. Например, диаметр резьбы 9/64 th или 0,13″ обозначается как #6.
Диаметр резьбы варьируется от #0, что составляет 1/16 дюйма, до #14, что составляет 1/4 дюйма. Они также могут быть большего размера в зависимости от используемой диаграммы.
Диаметр хвостовика
Диаметр хвостовика — это диаметр хвостовика, который находится под резьбой. Внутренняя канавка резьбы достигает диаметра корня хвостовика. Вы можете рассматривать это как эквивалент диаметра сердечника в резьбовом отверстии.
Вообще говоря, диаметр основания винта менее важен с точки зрения информации по сравнению с диаметром резьбы, потому что этот размер стандартизирован и зависит от внешнего диаметра и шага. Но для некоторых это может иметь значение в зависимости от количества материала, которое будет занимать корень винта.
Длина
Это базовая длина самого винта. Это означает, что при покупке полудюймового винта его длина будет составлять полдюйма.
Важно отметить, что длина винта с плоской головкой представляет собой общую длину от верхней части плоскости до нижней части винта, тогда как в случае винтов с плоской головкой и закругленной головкой длина рассчитывается от нижней части.
головы до конца голени.
Диаметр головки
Это диаметр или радиус головки, расположенной в верхней части винта. Диаметр головки будет варьироваться от разных размеров винтов в зависимости от типа выполняемой работы. У некоторых будут широкие головки, которые позволяют использовать отвертку с плоской головкой или крестообразную отвертку. В то время как другие могут иметь гораздо меньшую головку, чтобы она была менее заметна в древесине.
Таблица размеров шурупов
| Размер шурупов | Диаметр резьбы (в дробях) | Большой диаметр (в дюймах) |
| #0 | 1/16″ | .060″ |
| #1 | 5/64″ | .073″ |
| #2 | 3/32″ | .086″ |
| #3 | 7/64″ | . 099″ |
| #4 | 7/64″ | .112″ |
| #5 | 1/8″ | .125″ |
| #6 | 9/64″ | .138″ |
| #7 | 5/32″ | .151″ |
| #8 | 5/32″ | .164″ |
| #9 | 11/64″ | .177″ |
| #10 | 3/16″ | .190″ |
| #11 | 13/64″ | .203″ |
| #12 | 7/32″ | .216″ |
| #14 | 1/4″ | .242″ |
| #16 | 17/64″ | .268″ |
| #18 | 19/64″ | .294″ |
| #20 | 5/16″ | . 320″ |
| #24 | 3/8 | ¼″ |
Нужны ли шурупам направляющие отверстия?
В зависимости от размера шурупа, типа древесины и толщины материала можно заворачивать шурупы с направляющими отверстиями или без них. Направляющие отверстия помогают предотвратить расщепление и растрескивание, которые могут произойти, когда шурупы вкручиваются в сухую или хрупкую древесину, особенно близко к краям. Вам не нужно направляющее отверстие, если вы вкручиваете саморез № 6 или № 8 в мягкую древесину.
Загрузить таблицу для печати
Нажмите на ссылку выше, чтобы загрузить печатную версию размеров шурупов для дерева с размером пилотной насадки.
Содержание
- Стандартные размеры шурупов
- Диаметр шурупа №6
- Размер шурупа №8 и его применение
- Размер шурупа №10 и его применение
- Что такое шуруп?
- Типы головок винтов
- Анатомия шурупа для дерева
- Диаметр резьбы
- Диаметр основания
- Длина
- Диаметр головки
- Таблица размеров шурупов по дереву
- Нужны ли шурупам направляющие отверстия?
Главная » Деревообработка
Размеры шурупов по дереву
На этой странице приведены основные физические размеры шурупов по дереву от № 0 до № 24.
Существует также страница о размерах направляющих отверстий для шурупов по дереву, на которой также перечислены основные размеры, а также различные рекомендации по размерам направляющих отверстий, включая те, которые подходят для чистовой работы, а также те, которые подходят для строительства.
| № из Винт | Головка Диаметр | Диаметр хвостовика | Диаметр корня | Резьба на дюйм | № винта | |||||
| Мин. | Макс. | Базовый Декабрьский размер | Ближайший дробный Эквивалент | Средний Дек.  | Ближайший дробный Эквивалент | |||||
| 0 | .105 | 0,119 | 0,060 | 1/16 | +.002 | 0,040 | 3/64 | +.007 | 32 | 0 |
| 1 | .130 | 0,146 | 0,073 | 5/64 | +.005 | 0,046 | 3/64 | 28 | 1 | |
| 2 | . 156 | 0,172 | 0,086 | 3/32 | +.007 | 0,054 | 1/16 | +.008 | 26 | 2 |
| 3 | .181 | .199 | 0,099 | 7/64 | — 0,010 | 0,065 | 1/16 | — 0,002 | 24 | 3 |
| 4 | .207 | 0,225 | 0,112 | 7/64 | — 0,003 | 0,075 | 5/64 | +. 003 | 22 | 4 |
| 5 | .232 | 0,252 | 0,125 | 1/8 | 0,085 | 5/64 | — 0,007 | 20 | 5 | |
| 6 | .257 | 0,279 | 0,138 | 9/64 | +.002 | 0,094 | 3/32 | 18 | 6 | |
| 7 | . 283 | .305 | .151 | 5/32 | +.005 | .102 | 7/64 | +.007 | 16 | 7 |
| 8 | .308 | 0,332 | 0,164 | 5/32 | — 0,007 | 0,112 | 7/64 | — 0,003 | 15 | 8 |
| 9 | .334 | 0,358 | 0,177 | 11/64 | — 0,005 | 0,122 | 1/8 | +. 003 | 14 | 9 |
| 10 | .359 | 0,385 | .190 | 3/16 | — 0,002 | .130 | 1/8 | — 0,005 | 13 | 10 |
| 11 | .385 | .411 | .203 | 13/64 | 0,139 | 9/64 | +.001 | 12 | 11 | |
| 12 | . 410 | 0,438 | 0,216 | 7/32 | +.003 | 0,148 | 9/64 | — 0,007 | 11 | 12 |
| 14 | .461 | 0,491 | 0,242 | 1/4 | +.008 | 0,165 | 5/32 | — 0,009 | 10 | 14 |
| 16 | .512 | 0,544 | 0,268 | 17/64 | — 0,002 | 0,184 | 3/16 | +. 003 | 9 | 16 |
| 18 | .563 | 0,597 | 0,294 | 19/64 | +.003 | .204 | 13/64 | — .001 | 8 | 18 |
| 20 | .614 | 0,650 | .320 | 5/16 | — 0,007 | 0,223 | 7/32 | — 0,004 | 8 | 20 |
| 24 | . | |||||||||
