Цепи размеры: ГОСТ 30188-97 Цепи грузоподъемные калиброванные высокопрочные. Технические условия

Содержание

Цепи приводные, размеры 15.875, 19.05 и другие. Аналоги по ГОСТу — rn-chain.ru

Цепи роликовые Renold SD, соответствующие цепям по стандарту ГОСТ:

Цепь по ISO/DIN

Аналог цепи по ГОСТ

Шаг,

мм

Диаметр ролика,

мм

Диаметр штифта,

мм

Толщина пластины,

мм

Минимальная разрушающая нагрузка,

H

05В

ПР-8-4,6

8,00

5,00

2,31

0,73

4 400

06В

ПР-9,525-9,1

9,525

6,35

3,28

1,25 (внутр. )

1,00 (внешн.)

8 900

08В

ПР-12,7-18,2

12,7

8,51

4,45

1,5

17 800

10В

ПР-15,875-23

15,875

10,16

5,08

1,5

22 200

12А

ПР-19,05-31,8

19,05

11,91

5,94

2,4

31 300

16А

ПР-25,4-60

25,4

15,88

7,92

3

55 600

20А

ПР-31,75-89

31,75

19,05

9,53

4,00

87 000

24А

ПР-38,1-127

38,1

25,23

11,1

4,8

125 000

28А

ПР-44,45-172,4

44,45

25,4

12,7

5,6

170 000

32А

ПР-50,8-227

50,8

28,58

14,27

6,3

223 000

40А

ПР-63,5-354

63,5

39,68

19,84

8,1

353 800



Цепи серии Renold SD других размеров







Цепи Renold SD являются аналогами цепей ГОСТ по размерам, и в то же время значительно превосходят их по качеству и эксплуатационным характеристикам. Многолетний опыт немецких инженеров Renold позволил создать недорогие роликовые цепи действительно высокого качества. Никаких неприятных сюрпризов в виде цепей, растянувшихся через неделю после установки!
Линейка роликовых цепей Renold SD не ограничивается указанными выше размерами. Полную таблицу размеров цепей Renold SD можно посмотреть здесь. Также вы можете скачать каталог цепей Renold по ссылке.



Также цепи Renold SD доступны в исполнении из нержавеющих и никелированных сталей. Возможна поставка цепей с навесными приспособлениями, специальными пластинами типа К и М.



Наши сотрудники готовы помочь в выборе цепи на замену цепи ГОСТ и проконсультировать по любым техническим вопросам. Для этого оставьте заявку или позвоните нам по телефону +7 (495) 645-22-50. Мы являемся прямым официальным дистрибьютором продукции Renold на территории РФ и СНГ и готовы предложить цепи Renold SD по действительно выгодной цене без посреднических наценок.

Размеры цепей | Мото-мануалы и инструкции

Как правило, на цепи, установленной на мотоцикл на заводе, замок отсутствует и все звенья склепаны одинаково. Это делается с целью повышения надежности. В случае с цепями, поставляемыми как запчасти может быть два варианта: как с соединительным звеном под расклепку, так и с разъемным замком. Безусловно, правильно склепанная цепь без замка будет предпочтительнее во всех смыслах, нежели замковая. Однако потребует наличия специального приспособления-выжимки для расклепки и “прямых рук”, либо обращения в сервис.

В зависимости от производителя, в маркировке мотоцепей могут встречаться дополнительные символы, означающие те или иные конструктивные особенности.

Буквами O, X, W, Z обозначается тип уплотнения или сальника, используемого в роликах цепи и удерживающего смазку в ролике, одновременно защищая его от воды и грязи. В свое время именно появление таких уплотнителей сделало возможным перейти на открытую эксплуатацию цепи, без громоздких защитных кожухов. O-ring — наиболее простое уплотнение в виде обычного кольца. X, W и Z — более передовые и ныне распространенные варианты уплотнителей, которые хоть и дороже чем O-ring, но значительно превосходят их в эффективности и долговечности.

Именно от качества этого уплотнения зависит в большей степени срок службы цепи.
До сих пор можно встретить и цепи вообще без уплотнителей, например в профессиональном мотоспорте или на дешевых китайских мопедах и мотоциклах. Понятно, что срок службы таких цепей ограничен едва ли не одним гоночным уикендом или сезоном соответственно.

Кроме вышеуказанных параметров, производители цепей также предлагают различные варианты цветового оформления: мотоцепь может быть стандартной черной, никелированной, с позолоченными частично или полностью звеньями или цветной.

Некоторые производители, как правило именитые и являющиеся ведущими в разработке новых технологий в этой отрасли, могут предлагать и еще какие-то свои ноу-хау в цепях, превосходящие стандартные по прочности и долговечности, тем или иным образом отражая это в маркировке.

Размеры цепей - Энциклопедия по машиностроению XXL

Справочный материал Табл. 4.1. Размеры цепи приводные роликовые (по ГОСТ 13368—75), мм (см. рис. 4.2)  
[c.73]

Общие размеры цепей ПВ и 2ПВ Цепь . ПВ Цепь 2ПВ  [c.262]

Основные параметры цепей (шаг /, разрушающая нагрузка Q, г.ес 1 ног. м цепи д) и размеры цепей приведены в работах [2, б].  [c.364]

Размеры цепи типа В принимают из табл. 1 по ГОСТ 588-74. Условное обозначение цепи типа В исполнения 1 с шагом 1 = = 100 мм, разрушающей нагрузкой  [c.144]

Следствие 1. Допуск на результирующий размер суммы или разности размеров цепи равен сумме допусков составляющих.  [c.174]

На основании (11.4) запишем формулу для определения допуска любого составляющего размера при условии, что известны допуски остальных размеров цепи, включая замыкающий  [c. 253]

Задача 2. Допуски составляющих размеров цепи при заданном допуске исходного размера можно рассчитывать четырьмя способами.  [c.261]

Звездочки (рис. 3.132). По конструкции звездочки во многом подобны зубчатым колесам. Профиль и размеры зубьев звездочек зависят от конструкции и размеров цепи и выполняются для роликовых н втулочных цепей по ГОСТ 591—69. Делительная окружность звездочек проходит через центры шарниров цепи. Из треугольника ОаЬ видно, что делительный диаметр звездочки  

[c.394]

Основные параметры цепей (шаг р, разрушающая нагрузка Q, масса 1 пог. м цепи (линейная плотность) q) и размеры цепей. приведены в работах [13, 14].  [c.432]

Размерной цепью называется замкнутая цепь взаимосвязанных размеров, относящихся к одной или к нескольким деталям, определяющая относительное положение поверхностей или геометрических осей этих деталей. Основными свойствами размерной цепи являются 1) замкнутость размерного контура 2) влияние на величину одного из размеров цепи отклонений любого размера, входящего в данную размерную цепь.[c.230]

Основные параметры и размеры цепей в мм  [c.429]

При применении компенсации в сборочную размерную цепь входит компенсационный размер, т. е. размер, преднамеренно изменяемый в сборке или в эксплуатации для получения исходного (результирующего) размера в требуемых пределах. В этом случае компенсационный размер является замыкающим размером цепи исходный размер входит при этом в цепь как составляющий.  

[c.643]

Введя в этот механизм распределения компенсатор в виде винта, получаем возможность в несколько раз увеличить допуски составляющих размеров цепи. Пределы колебания зазора X могут быть отрегулированы винтом.  [c.651]

Это правило показывает необоснованность требований многих производственников расширять допуски на суммарные размеры цепи и доказывающих это путем простого суммирования допусков на отдельные входящие в цепь детали.  [c.169]

При исследованиях, связанных с точностью обработки и решением технологических размеров цепей, приходится иметь дело не с износом по задней грани, а с так называемым размерным износом, т. е. износом в области вершины резца в направлении нормали к обработанной поверхности.  

[c.43]


Во второй части центральное место занимает глава о передачах и связанная с ней глава о валах и опорах. Значительное место уделено зубчатым передачам. В обширном материале этой части главы приведены общие основания для расчёта зубчатых передач в различных отраслях машиностроения, исходя из условий долговечности, прочности и других эксплоатационных, а также технологических факторов, систематизированы и обобщены многие расчётные и экспериментальные сведения. Приведённая здесь методика расчёта оправдана длительной практикой применения в ряде отраслей советского машиностроения По цепным передачам изложен справочный материал ряда советских и иностранных заводов. Основные размеры цепей приведены не только для собственно передач, но и для подъёмно-транспортных устройств.  [c.897]

Расчёт допусков всех звеньев размеряем цепи при заданной величине и положении поля допуска замыкающего (исходного) звена может быть выполнен одним из нижеследующих способов  [c.

106]

Основные размеры цепей, проектирование  [c.55]

Шаг / II другие стандартные размеры цепи  [c.376]

Основные параметры и размеры цепей приведены в табл. 53.  [c.385]

Определение допуска и отклонений одного из размеров размерной цепи по допуску и отклонениям остальных размеров цепи, например пересчет баз, производят обычно технологи.  [c.59]

В методе регулирования требуемая точность замыкающего звена размерной цепи достигается изменением значения компенсирующего звена без удаления материала с компенсатора. Роль компенсатора обычно выполняет специальное звено в виде прокладки, регулируемого упора, клина и т. д. При этом по всем остальным размерам цепи детали обрабатывают по расширенным допускам, экономически приемлемым для данных производственных условий. К недостаткам, метода следует отнести увеличение числа деталей в машине, что усложняет конструкцию, сборку и эксплуатацию.[c.201]

Способ одного квалитета точности. Способ сводится к одному неизвестному назначением для всех размеров цепи одного квалитета точности по стандарту допусков и посадок ГЦС ИСО. По 204  [c.204]

Типы, основные параметры и размеры цепей, соединительных и переходных звеньев должны соответствовать указанным в табл. 1-3.  [c.648]

В ГОСТ 13568-75 приведены также размеры цепей типов ЗПР и 4ПР.  [c.650]

Формула (13.8) справедлива и для звездочек зубчатых цепей. Конструкция зубчатых цепей такова, что дел1ггельный диаметр звездочки больше ее пару/киого диаметра (см. рис. 13.4). Профиль и размеры зубьев зве.здочек зависят от типа и размеров цепи. Для стандартных цепей все размеры зубьев звездочек стандартизованы. У звездочек зубчатых цепей форма рабочего участка профиля прямол1И1ейна (см. рис. 13.4).  [c.246]

Метод групповой взаимозаменяемости применяют, когда средняя точность размеров цепи очень высокая и эконо. мически неприемлемая.  [c.262]

Метод регулирования, который широко применяют, позволяет достигать высокой точности механизма и гюддержнвать ее во время эксплуатации при распшренных допусках всех размеров цепи. Особое значение этот метод приобретает при решении размерных цепей, в которых имеются размеры, меняющиеся во время эксплуатации. 266  [c.266]

Если допуски свободных размеров на чертеже проставлены, то легко определить, какой размер в данной подетальной цепи является замыкающим, так как этот размер, как указывалось выше, должен быть оставлен без допуска и может быть проставлен или не проставлен.Если же в данном конструкторском бюро принято не проставлять на чертежах допуски свободных размеров, то один из размеров подетальной цепи, включающей несколько свободных размеров, не должен быть проставлен. Именно этот непроставленный размер и рассматривается как замыкающий, допуск на который должен быть равен сумме допусков остальных размеров цепи.[c.594]

Размеры цепей (из кругло стали) сварных грузовых и тяговых (калиброванных и некалиброванных), применяемых в нодъемно-транснортных устройствах, приведены в табл. 43.  [c.380]

Основные параметры п размеры цепей круглозвенпых сварных повышенной точности и прочности приведены в табл. 45.  [c.380]

Размерную цепь составляют расположенные по замкнутому контуру размеры, непосредственно влияющие на точность одного из размеров контура. Из этого определения вытекает, что основными свойствами размерной цепи являются замкнутость размерного контура и влияние на величину однрго из размеров цепи отклонений любого размера, входящего в данную размерную цепь [51].  [c.72]

Применение пластических масс позволило улучшить конструкции пластинчатых цепей, применяемых для привода машин. Цепь новой конструкции отличается от применявшихся ранее пластинчато-роликовых цепей тем, что внутрь ее стальной втулки помеш,ена дополнительная втулка из пластмассы с толш,иной стенки 0,5—1 мм, которая зависит от размеров цепи (фиг. XIII. 4) н условий работы.  [c.291]


FASING S.A.

Группа специальных цепей с короткими звеньями, высокой твердости, а также без производственных напряжений, некалиброванные, применяемые в цепных стропах, а также для поднимания и переноса грузов.

! Горячее цинкование цепей строповых классов 10, 11 и 12 запрещено!

Цепи строповые


короткозвенные

Обозначения
FAS – FASING
MAX – твердости, изготовлена из легированной марганцево-никель-молибдено-хромовой стали с микродобавками согл. DIN 17115 и WT FASING
10 – класс прочности ≥ 1 000 МПа
11 – класс прочности ≥ 1 100 МПа
12 – класс прочности ≥ 1 200 МПа
FAS MAX – собственное обозначение FASING

согл. PAS 1061, ASTM A973 / A973M-01


и WT FASING (классы 10, 11, 12)

Размеры и механические свойства

Относительное общее удлинение
при разрыве для натурально черного состояния:
класс 10 - миним. 25%,
класс 11, 12 - миним. 20%.

Допустимые нагрузки
рабочая, эксплуатационная, динамическая (DOR, DOE, WLL, WF) не должны превышать 25% разрывной нагрузки.

Проба усталостной прочности
T = миним. 20 000 циклов.

согл. PN - EN 818 - 2 (класс 8)

Размеры и механические свойства

Относительное удлинение
при разрывной нагрузке
для класса 8 - миним. 20%.

Допустимые нагрузки
рабочая, эксплуатационная, динамическая (DOR, DOE, WLL, WF) не должны превышать 25% разрывной нагрузки.

Проба усталостной долговечности
T = миним. 20 000 циклов.
По индивидульной договоренности с клиентом возможно выполнение цепи класса 4 согл. PN-EN 819-3

Допустимая рабочая нагрузка WLL/DOR [т]

Допустимая рабочая нагрузка WLL/DOR [т]



Изменения Допустимой Рабочей Нагрузки в зависимости от температуры


Рабочая нагрузка, выраженная в процентах WLL / DOR



Цепи для талей


согл. PN-G - 46732 и DIN 5684

Применение

Тали с ручным и механическим приводом, предназначенные для механизации подъемных и транспортных работ.
На основании Решения Управления Технического Надзора № UD-09-78-E/2-07 FASING имеет право производить короткозвенные калиброванные крановые цепи.

Размеры

Механические свойства

Относительное удлинение при разрывной нагрузке: для класса 3 - мин. 25%, для классов 5, 6, 8 - мин. 10%.

*нельзя применять в лебедках с механическим приводом

Параметры цепи для талей в отрезках длиной 150 м











Канаты и цепи | Технические характеристики

КАНАТЫ

Стальной канат ОШ 3052 (1x7), DIN 3053 (1x19)

Область применения: для растяжки
Покрытие: оцинкованный
Свивка: правая

Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее КМ Примерный вес, кг/100м
1*7 1 7. 54 4.4
  1.5 19,28 11.2
  2 30.13 17.5
  3 77.13 44.7
1*19 1 18.85 11.9
  1.5 52.33 30.4
  2 81.78 47.5
  3 183.96 106.9
  4 327.04 190.1

Стальной канат с сердечником из синтетического материала ОШ 3055 (6x7+ РС)

Область применения: для растяжки
Покрытие: оцинкованный
Свивка: крестовая правая, односторонняя правая

Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее КМ Примерный вес, кг/100м
бх7+FС 2 1.95 1.4
  3 4.39 3. 2
  4 7.8 5.6
  5 12.2 8.8
  6 17.5 12.6
  7 23.9 17.2
  8 31.2 22.5
  9 39.5 28.4
  10 48.8 35.1

Стальной канат с сердечником из синтетического материала ОШ 3060 (6x19+ РС), ОШ 3066 (6x37+ РС)

Область применения: для растяжки, для подъема
Покрытие: оцинкованный
Свивка: крестовая правая (левая), односторонняя правая (левая)

Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее КМ Примерный вес, кг/100м
6х19+РС 3 4.06 3.1
  4 7.22 5.5
  5 11. 3 8.7
  6 16.2 12.5
  7 22.1 17.0
  8 28.9 22.1
  9 36.6 28.0
  10 45.1 34.6
  11 54.6 41.9
  12 65 49.8
  13 76.3 58.5
  14 88.5 67.8
  16 116 88.6
  18 146 112.0
  20 181 138.0
  22 218 167.0
  24 260 199.0
  26 305 234.0
  28 354 271.0
  30 406 311. 0
Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее КМ Примерный вес, кг/100м
6х37+РС 5 10.8 8.7
  6 15.6 12.5
  7 21.2 17.0
  8 27.8 22.1
  9 35.1 28.0
  10 43.4 34.6
  11 52.5 41.9
  12 62.4 49.8
  13 73.3 58.5
  14 85 67.8
  16 117 88.6
  18 141 112.0
  20 173 138.0
  22 210 167. 0
  24 250 199.0
  26 293 234.0
  28 340 271.0
  30 390 311.0
  32 444 354.0
  34 501 400.0
  36 562 448.0
  38 626 500.0

Стальной канат с покрытием из поливинилхлорида (ПВХ)

Покрытие: оцинкованный с покрытием ПВХ
Свивка: крестовая правая

Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее кN Примерный вес, кг/1 00м
6х7+РС 2/3 1.95 1.5
6х7+РС 3/4 4.39 3.1
6х7+РС 3/5 4.39 3.5
6х7+РС 4/6 7. 8 6.2
6х19+РС 5/7 11.3 9.5
6х19+РС 6/8 16.2 13.8
6х19+РС 8/10 28.9 16.9

ЦЕПИ

Цепь DIN 763, оцинкованная

Материал: сталь класс 2
Область применения: не для подъема

Размер, мм Длина звена внутренняя, мм Ширина эвена внешняя, мм Рабочая нагрузка, кг Разрушающая нагрузка, кг Вес кг/100м
2 22 8 80 125 6
3 26 12 105 320 15
4 32 16 200 600 27
5 35 20 315 1000 43
6 42 24 450 1400 63
7 49 28 600 1800 86
8 52 32 800 2500 110
9 59 36 1050 3200 141
10 65 40 1250 4000 175
11 72 44 1580 4750 211
12 78 48 1880 5650 255
13 82 52 2120 6300 295
16 100 64 3300 10000 445
18 113 70 4230 12700 565
19 119 72 4730 14200 625
20 120 75 5000 16000 700

Цепь витая, оцинкованная, DIN 5686

Диаметр, мм Длина звена цепи, мм Ширина звена цепи, мм Вес, кг/100м
1. 4 20.0 6.5 4.2
1.6 23.0 7.0 6.0
1.8 26,5 8.0 7.3
2.0 28.0 9.0 9.0
2.2 31.0 10.0 11.0
2.5 35.0 11.0 14.0
2.8 39.0 12.5 17.0
3.1 41.0 14,0 21.0
3.4 44.0 15.5 26.0
3.8 46.0 17.0 34.0
4.2 52.0 19.0 41.0
4.6 58.0 20.5 50.0
5.0 60.0 22.5 57.0

ЦЕПИ Цепь DIN 766, оцинкованная

Материал: сталь класс 2
Область применения: не для подъема

Размер, мм Длина звена внутренняя, мм Ширина звена внешняя, мм Рабочая нагрузка, кг Разрушающая нагрузка, кг Вес кг/100м
2 12 7. 5 80 125 7
3 16 11 105 320 16
4 16 13.7 200 600 32
5 18.5 17 315 1000 50
6 18.5 20.2 450 1400 80
7 22 23.8 600 1800 110
8 24 27.2 800 2500 140
9 27 30.6 1050 3200 180
10 28 34 1250 4000 220
11 31 37.4 1580 4750 270
12 36 40.8 1880 5650 310
13 36 44.2 2120 6300 380
16 45 54. 4 3300 10000 570
18 50 63.2 4230 12700 730
19 53 64.6 4730 14200 800
20 56 68 5000 16000 900

Цепь оцинкованная DIN 5685 А/С (короткое/длинное звено)

Материал: сталь класс 2
Область применения: не для подъема

Размер, мм Вид цепи Длина звена, мм Ширина звена внешняя, мм Вес кг/100м Рабочая нагрузка, кг Разрушающая нагрузка, кг
2 А 12 8 8 50 125
С 22 6
3 А 16 12 16.5 112 280
С 26 15
4 А 19 16 30 200 500
С 32 27
5 А 21 20 50 315 775
С 35 43
6 А 24 24 73 450 1150
С 42 60
7 А 28 28 100 600 1500
С 49 86
8 А 32 32 130 800 2000
С 52 110
9 А 36 36 165 1000 2500
С 59 141
10 А 40 40 205 125 3100
С 65 175
11 А 44 44 250 1500 3800
С 72 175
12 А 48 48 250 1800 4500
С 78 211
13 А 52 52 290 2120 5300
С 82 255

Грузоподъемная цепь G 80

Материал: термообработанная сталь, класс 8
Коэффициент запаса прочности: 4:1
Стандарт: ЕМ 818-2

Диаметр/длина звена, мм Ширина звена, мм Вес, кг/1 м Рабочая нагрузка, тн Разрушающая нагрузка, тн
внутренняя внешняя
6x18 7. 5 21 0.79 1.12 4.48
7x21 9 24.5 1.07 1.5 6
8x24 10 28 1.38 2 8
10x30 12.5 35 2.2 3.15 12.6
13x39 16.3 46 3.8 5.3 21.2
16x48 20 56 5.63 8 32
20x60 25 70 8.6 12.5 50
22x66 28 77 10.2 15 60
26x78 35 91 14.87 21.2 84.8
32x96 40 106 22.29 31.5 126

Расчет размерных цепей. Термины и определения.


Онлайн решение прямой задачи. Онлайн решение обратной задачи.

1. Основные понятия

Размерная цепь - совокупность размеров, непосредственно участвующих в решении поставленной задачи и образующих замкнутый контур.


Обозначение: прописная буква русского или строчная буква греческого (кроме букв α, δ, ξ, λ, ω) алфавитов без индексов.

Примеры.
Задача: обеспечить совпадение оси заднего центра токарного станка с осью переднего центра в вертикальной плоскости.

Рисунок 1 - Размерная цепь А, определяющая расстояние А∆ между осями заднего и переднего центров токарного станка в вертикальной плоскости.
Задача: получить в результате обработки требуемый размер радиуса валика. Рисунок 2 - Размерная цепь В, определяющая размер В∆ радиуса валика, изготовляемого на токарном станке.

Звено размерной цепи - один из размеров, образующих размерную цепь.

Обозначение: прописная буква русского или строчная буква греческого (кроме букв α, δ, ξ, λ, ω) алфавитов с индексом. Рисунок 3 - Звено размерной цепи.

База - поверхность или выполняющее ту же функцию сочетание поверхностей, ось, точка, принадлежащая заготовке или изделию и используемая для базирования.


2. Звенья размерных цепей.

Замыкающее звено - звено размерной цепи, являющееся исходным при постановке задачи или получающееся последним в результате ее решения.

Обозначение: прописная буква русского или строчная буква греческого (кроме букв α, δ, ξ, λ, ω) алфавитов с индексом ∆.

Рисунок 4 - А∆ - замыкающее звено. Рисунок 5 - А∆ - замыкающее звено.

Составляющее звено - звено размерной цепи, функционально связанное с замыкающим звеном.

Увеличивающее звено - составляющее звено размерной цепи, с увеличением которого замыкающее звено увеличивается.

Уменьшающее звено - составляющее звено размерной цепи, с увеличением которого замыкающее звено уменьшается.

1 - втулка; 2 - вал: А∆ -зазор; А1 - уменьшающее звено; А2 - Звенья размерной цепи. Рисунок 6 - Звенья размерной цепи.

Компенсирующее звено - составляющее звено размерной цепи, изменением значения которого достигается требуемая точность замыкающего звена.

Обозначается соответствующей буквой, заключенной в прямоугольник.

Рисунок 7 - A1 - компенсирующее звено.

Общее звено - звено, одновременно принадлежащее нескольким размерным цепям. Обозначение формируется из обозначений звеньев размерных цепей, в которые входит данное звено со знаком равенства между ними.

Рисунок 8 - A3 = B1 - общее звено размерных цепей А и Б.
3. Виды размерных цепей

Основная размерная цепь - размерная цепь, замыкающим звеном которой является размер, обеспечиваемый в соответствии с решением основной задачи.

Производная размерная цепь - размерная цепь, замыкающим звеном которой является одно из составляющих звеньев основной размерной цепи.

Рисунок 9 - А - основная размерная цепь; Б - одна из производных размерных цепей (Б = А2, где А2 - одно из звеньев основной размерной цепи).

Конструкторская размерная цепь - размерная цепь, определяющая расстояние или относительный поворот между поверхностями или осями поверхностей деталей в изделии.

Технологическая размерная цепь - размерная цепь, обеспечивающая требуемое расстояние или относительный поворот между поверхностями изготавливаемого изделия при выполнении операции или ряда операций сборки, обработки, при настройке станка, при расчете межпереходных размеров.

Рисунок 10 - 1 - приспособление; 2 - заготовка; А - размер, полученный в результате обработки.

Измерительная размерная цепь - размерная цепь, возникающая при определении расстояния или относительного поворота между поверхностями, их осями или образующими поверхности изготавливаемого или изготовленного изделия.

Линейная размерная цепь - размерная цепь, звеньями которой являются линейные размеры.

Угловая размерная цепь - размерная цепь, звеньями которой являются угловые размеры.

Обозначение звена угловой размерной цепи: строчная буква греческого алфавита (кроме букв α, δ, ξ, λ, ω) с индексом, соответствующим порядковому номеру звена.

Рисунок 11 - Угловая размерная цепь β, определяющая параллельность поверхности 1 по отношению к поверхности 2.

Плоская размерная цепь - размерная цепь, звенья которой расположены в одной или нескольких параллельных плоскостях.

Пространственная размерная цепь - размерная цепь, звенья которой расположены в непараллельных плоскостях.

Параллельно связанные размерные цепи - размерные цепи, имеющие одно или несколько общих звеньев.

Рисунок 12 - Параллельно связанные размерные цепи.

Последовательно связанные размерные цепи - размерные цепи, из которых каждая последующая имеет одну общую базу с предыдущей.

а - а, б - б - общие базы Рисунок 13 - Последовательно связанные размерные цепи.

Размерные цепи с комбинированной связью - размерные цепи, между которыми имеются параллельные и последовательные связи.

а - а, - общая база Рисунок 14 - Размерные цепи с комбинированной связью.
4. Размеры и отклонения.

Номинальный размер - размер, относительно которого определяются предельные размеры и который служит также началом отсчета отклонений.

Истинный размер - размер, полученный в результате выполнения технологического процесса.

Измеренный размер - размер изделия, познанный в результате измерения.

Предельные размеры - два предельно допустимых размера, между которыми должен находиться или которым может быть равен действительный размер.

Наибольший предельный размер - больший из двух предельных размеров.

Наименьший предельный размер - меньший из двух предельных размеров.

Отклонение - алгебраическая разность между размером и соответствующим номинальным размером.

Верхнее отклонение - алгебраическая разность между наибольшим предельным и номинальным размерами.

Нижнее отклонение - алгебраическая разность между наименьшим предельным и номинальным размерами.

Допуск - разность между наибольшим и наименьшим предельными размерами или абсолютная величина алгебраической разности между верхним и нижним отклонениями.

Поле допуска - поле, ограниченное верхним и нижним отклонениями или наибольшим и наименьшим предельными размерами.

Координата середины поля допуска - координата, определяющая положение середины поля допуска относительно номинального размера.


5. Методы достижения точности замыкающего звена.

Метод полной взаимозаменяемости (метод max/min) - метод, при котором требуемая точность замыкающего звена размерной цепи достигается во всех случаях ее реализации путем включения составляющих звеньев без выбора, подбора или изменения их значений.

Метод неполной взаимозаменяемости - метод, при котором требуемая точность замыкающего звена размерной цепи достигается с некоторым риском путем включения в нее составляющих звеньев без выбора, подбора или изменения их значений.

Метод групповой взаимозаменяемости - метод, при котором требуемая точность замыкающего звена размерной цепи достигается путем включения в размерную цепь составляющих звеньев, принадлежащих к соответственным группам, на которые они предварительно рассортированы.

Метод пригонки - метод, при котором требуемая точность замыкающего звена размерной цепи достигается изменением значения компенсирующего звена путем удаления с компенсатора определенного слоя материала.

Метод регулирования - метод, при котором требуемая точность замыкающего звена размерной цепи достигается изменением значения компенсирующего звена без удаления материала с компенсатора.


6. Задачи и способы расчета размерных цепей.

Прямая задача - задача, при которой заданы параметры замыкающего звена (номинальное значение, допустимые отклонения и т.д.) и требуется определить параметры составляющих звеньев.
Онлайн решение прямой задачи.

Обратная задача - задача, в которой известны параметры составляющих звеньев (допуски, поля рассеяния, координаты их середин и т.д.) и требуется определить параметры замыкающего звена.
Онлайн решение обратной задачи.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings. ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article. content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Размеры звеньев цепи | Размеры звена цепи с таблицей и размером

Размеры звена цепи и основные сведения

Вероятно, вы привыкли заказывать товары как минимум с двумя размерами, такими как длина и размер талии ваших джинсов. Хотя необходимо учитывать еще несколько размеров и форм звеньев цепи, основная концепция остается той же. Отверстия для звеньев цепи могут варьироваться в зависимости от ваших конкретных потребностей и размера вашего проекта. В общем, существуют цепи с длинными звеньями, которые могут принимать скобы в любом месте по длине цепи, в то время как катушка стандартного размера может допускать добавление скобы только к концевым звеньям цепи определенной длины.Одним из побочных преимуществ длиннозвенных цепей является то, что они могут в целом легче, чем цепи стандартных размеров, из-за меньшего количества металла, составляющего длину цепи.

Размеры звеньев цепи: как измерить размеры звеньев цепи

Для измерения размера цепи требуется простой инструмент, например штангенциркуль. Эти измерительные приборы невероятно сложны и могут измерять мельчайшие детали вашей цепи. Ключевые измерения, которые вам нужно захватить, - это шаг (P), высота боковой пластины (H) и толщина (T), диаметр пальца (E), диаметр ролика (D), внутренняя ширина (b1) и диаметр ролика (d1). ).Все эти меры работают вместе, чтобы точно определить цепочку, которая вам понадобится для вашего проекта.

  • Шаг измеряется путем нахождения расстояния от центра одного штифта до центра следующего штифта на линии. Вместо того, чтобы измерять одно звено цепи, измерьте несколько в разных местах цепи, чтобы убедиться, что вы получаете хорошее среднее значение шага.
  • Определите высоту и толщину боковой пластины, измерив как внутри, так и снаружи роликовой цепи, чтобы убедиться, что вы видите хороший средний размер.
  • Диаметр штифта особенно важен для цепей, которые, как вы подозреваете, могут быть нестандартными, но, тем не менее, это полезное измерение.
  • Даже безроликовые цепи технически имеют диаметр ролика, поскольку вы можете измерить диаметр втулки, а не диаметр ролика.
  • Измерение общей ширины ролика является очень важным измерением, помогающим быстрее найти нужную линейку продуктов.
  • Наконец, найдите общую ширину цепи и запишите ее, уделяя особое внимание измерению только полной ширины главного звена.

Хотя измерение размеров звеньев цепи состоит из нескольких этапов, несколько подробных заметок помогут вашему представителю службы поддержки клиентов PEER Chain быстро и эффективно определить идеальную цепочку для ваших уникальных потребностей. Свяжитесь с нашими специалистами по сети сегодня по телефону 800-523-4567 или по электронной почте на [адрес электронной почты]

.

Таблица размеров роликовой цепи с размерами

Здесь мы упорядочили некоторые из наиболее востребованных конфигураций и размеров роликовых цепей, чтобы направить ваш поиск роликовой цепи, которая соответствует вашим конкретным потребностям, в правильном направлении.Размеры и стандарты роликовых цепей сильно различаются от отрасли к отрасли и от одного типа оборудования к другому. Иногда бывает сложно не совершить ошибку при покупке новой роликовой цепи, если вы не знаете название стандарта размера, которое используется в стандартах ANSI или ISO, или точные размеры роликовой цепи, такие как общая ширина, ширина ролика. и диаметр, и высоту и толщину пластины. Приведенные ниже таблицы размеров роликовых цепей помогут вам убедиться в том, что вы приобретете цепь, которая лучше всего подходит для вашего оборудования и обеспечивает прочность или несущую способность, необходимые для вашего конкретного производственного процесса.

США Roller Chain and Sprockets - один из крупнейших в стране поставщиков роликовых цепей и промышленных компонентов PT. Ниже представлена ​​таблица размеров роликовых цепей, в которой показаны некоторые из имеющихся у нас размеров, но наш инвентарь не ограничивается таблицами размеров роликовых цепей. Обратите внимание, что каждый размер в столбце «Размер цепи» представляет собой интерактивную ссылку на конкретную категорию размеров роликовой цепи, поэтому вы можете увидеть различные качества, которые мы предлагаем (Economy, General Duty Plus и Premier), а также цены.

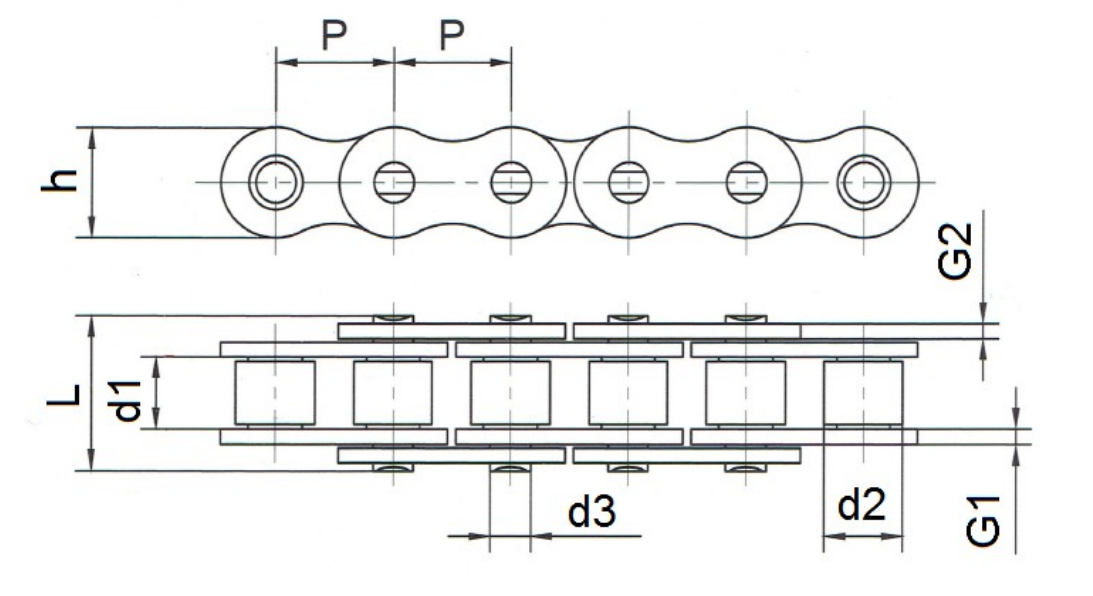

Рис.1 - Чертеж однорядной роликовой цепи (вид сбоку).
Рис. 2 - Чертеж однорядной роликовой цепи (вид сверху).

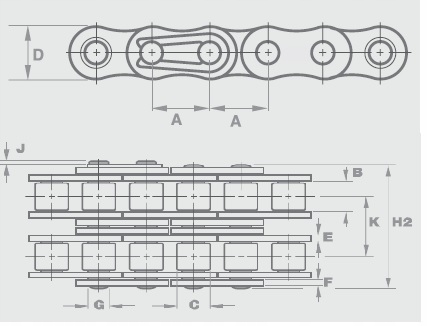

Рис.3 - Чертеж двухрядной роликовой цепи (вид сбоку).
Рис.4 - Чертеж двухрядной роликовой цепи (вид сверху).
Рис.5 - Чертеж трехрядной роликовой цепи (вид сбоку).
Рис.6 - Чертеж трехрядной роликовой цепи (вид сверху).
Инжир.7 - Чертеж четырехрядной роликовой цепи (вид сбоку).
Рис.8 - Чертеж четырехрядной роликовой цепи (вид сверху).
Рис.9 - Чертеж пятирядной роликовой цепи (вид сбоку).
Рис.10 - Чертеж пятирядной роликовой цепи (вид сверху). Рис.10 - Чертеж шеститрядной роликовой цепи (вид сбоку).
Рис.11 - Чертеж шестипрядной роликовой цепи (вид сверху).
Рис.12 - Чертеж восьмирядной роликовой цепи.
Рис.13 - Чертеж десятирядной роликовой цепи.

Фиг.14 - Чертеж двенадцатипрядной роликовой цепи.
Рис.15 - Чертеж однорядной тяжелой роликовой цепи (вид сбоку).
Рис.16 - Чертеж однорядной тяжелой роликовой цепи (вид сверху).

Цепи, указанные в таблице размеров роликовых цепей, а также другие наши размеры роликовых цепей также доступны из нержавеющей стали, пластика, никелированы, покрыты, оцинкованы, не содержат смазки, а также другие варианты прямо со склада и по запросу. . Помимо роликовых цепей мы предлагаем; звездочки, подшипники, ремни, двигатели, редукторы, электрические, валопроводы, датчики, робототехника, специальные продукты, продукты MTO и многое другое.У нас есть запасы, доступные на всей территории США и Канады, а также экспортное подразделение (se habla espanol), обслуживающее Центральную / Южную Америку, а также Африку, Европу, Азию и Австралию.

Мы выделяемся тем, что являемся консультантом, а не только принимающим заказы. Кроме того, с ним легко работать и своевременно настраиваться. У нас есть более 100 лет опыта работы в отрасли, программы обучения новым продуктам и данные, собранные со всего мира, чтобы убедиться, что у нас есть возможности предоставлять нашим клиентам лучший сервис.Для получения дополнительной информации или официального предложения по любому из предлагаемых нами продуктов свяжитесь с нами, и один из наших представителей службы поддержки клиентов будет рад вам помочь.


Заявление об ограничении ответственности: Фактическая прочность на разрыв, указанная в таблице размеров роликовой цепи выше, может варьироваться в зависимости от качества, выбранного конечным пользователем.

Таблица размеров велосипедной цепи »StateCyclist

Не существует универсальной велосипедной цепи, которая подходила бы ко всем типам велосипедов. Размеры велосипедных цепей различаются в зависимости от нескольких факторов.В предыдущей статье я уже рассказывал о типах стандартных велосипедных цепей. Так или иначе, я подумал, что нам нужна отдельная статья о размерах велосипедных цепей.

Если вы заменяете велосипедную цепь самостоятельно, вам необходимо знать о различиях между велосипедными цепями.

В этой статье мы обсудим велосипедные цепи разной длины и ширины. Мы также найдем уравнение для определения правильной длины стандартной велосипедной цепи, рассмотрим таблицу размеров велосипедной цепи и, наконец, ответим на некоторые животрепещущие вопросы.

Итак, начнем с таблицы размеров велосипедной цепи и руководства по размерам.

Как партнер Amazon я зарабатываю на соответствующих покупках, совершаемых по ссылкам в этом посте, без каких-либо дополнительных затрат для вас.

Переменный размер велосипедной цепи

Длина звена (шаг)

Шаг звена велосипедной цепи (расстояние между центрами штифтов) стандартизирован и составляет 1/2 дюйма или 12,7 миллиметра. Исторически существовали и другие размеры шага, но в наши дни стандартным является шаг 0,5 дюйма.

Длина (общая длина)

Общая длина велосипедной цепи рассчитывается путем умножения количества звеньев на шаг звена 1/2 дюйма.

Я видел цепи от 100 до 126 звеньев.

Я проанализировал список самых продаваемых велосипедных цепей на Amazon и обнаружил, что самая популярная длина цепи - 116 звеньев.

Кол-во ссылок Доступные модели
100 1
104 1
112 2
114 8
116 20
118 1
122 1
126 6

Вы всегда можете укоротить цепь велосипеда. Но увеличить длину велосипедной цепи непросто. Итак, постарайтесь купить подходящую длину.

Внутренняя ширина

Существует 4 размера внутренней ширины велосипедной цепи - 1/8 ″, 3/32 ″, 11/128 ″ и 5/32 ″:

  • 1/8 ″ (3,2 мм) - некоторые велосипеды с одной задней звездочкой
  • 3/32 ″ (2,4 мм) - некоторые велосипеды с одной задней звездочкой, велосипеды с 5-8 задними звездочками и переключателями
  • 11/128 ″ (2,2 мм) - велосипеды с 9-12 задними звездочками и переключателями
  • 5/32 ″ (4.0мм) - грузовые велосипеды и трехколесные велосипеды.

Другими словами, если у вас есть сверхмощный грузовой велосипед или трехколесный велосипед, вам понадобится цепь 5/32 ″.

Если ваш велосипед оснащен переключателем, вам понадобится цепь 3/32 ″ или 11/128 ″.

Если у вас односкоростной велосипед или велосипед с внутренним редуктором, вам потребуется 1/8 дюйма или 3/32 дюйма. Вы должны получить правильный размер, но если это невозможно, вы можете получить 1/8 ″, потому что она имеет ограниченную совместимость со звездочкой 3/32 ″.

Внешняя ширина

Когда вы покупаете новую цепь для своего велосипеда с многоскоростным переключателем, внешняя ширина - еще один фактор, о котором вам следует помнить.Правильная ширина определяется количеством задних звездочек вашего велосипеда - чем больше задние звездочки расположены близко друг к другу, тем более узкая цепь должна использоваться.

Внешняя ширина цепи - это не то, о чем вам следует беспокоиться в случае односкоростного велосипеда или велосипеда с одной задней шестеренкой.

Таблица размеров велосипедной цепи

Чаще у таких велосипедистов, как я, оказывается множество вариантов. Мы даже не понимаем, что выбрать. Итак, чтобы помочь в правильном выборе велосипедных цепей, я делюсь таблицей размеров велосипедных цепей ниже.

Хотя односкоростные велосипедные цепи имеют разные размеры, приведенная ниже таблица размеров применима к большинству редукторных велосипедов. Таблица, которая в сочетании с этим руководством и уравнением должна подходить для определения размера велосипедной цепи.

Трансмиссия * Внешняя ширина, дюймы Ширина внешняя, мм Внутренняя ширина, дюйм
5/6/7/8 скоростей 9/32 ″ 7.1 - 7,3 мм 3/32 ″
9 скоростей 1/4 ″ - 9/32 ″ 6,5 - 7,0 мм 11/128 ″
10 скоростей 1/4 ″ - 9/32 ″ 6,0 - 7,0 мм 11/128 ″
10-ступенчатая узкая 7/32 ″ 5,88 мм 11/128 ″
11 скоростей 7/32 ″ 5,5 - 5,62 мм 11/128 ″
12 скоростей 13/64 ″ 5.3 мм 11/128 ″

* Количество задних звездочек

Советы:

  • Существуют некоторые различия между наборами цепей от разных производителей, поэтому рекомендуется приобретать цепь у производителя набора цепей для вашего велосипеда.
  • , вы можете использовать более узкую цепь, чем требуют спецификации вашего велосипеда, но помните, что более узкие цепи более дорогие и менее прочные.
  • при использовании узкой цепи с изношенной цепью цепь может упасть между звездочками

Как найти правильную длину цепи?

Используйте старую цепь

Если ваша старая цепь по-прежнему сохраняет отличную форму при надлежащей длине, вы можете использовать ее для сборки при покупке новой цепи.

Просто положите новую цепь вместо оригинальной. Внешние пластины должны быть совмещены с внешними пластинами, а внутренние - с внутренними. Вы можете использовать основную ссылку, чтобы получить правильное сравнение.

Если вы использовали цепь в течение длительного периода времени, она, скорее всего, будет растягиваться, поэтому этот метод не может предоставить вам правильные данные.

Метод наибольшего зубца и наибольшей передней звезды

Напротив, если у вас нет старой цепи, вы также можете использовать метод самой большой шестерни и самой большой звезды для измерения размера цепи вашего велосипеда.

Процесс выглядит следующим образом:
  1. Замените передний переключатель на самой большой передней звезде и задний переключатель на самой маленькой шестеренке.
  2. Начните с покрытия самой большой задней шестерни цепью.
  3. Если у вас есть один конец новой цепи на внешней пластине, вы должны направить его в сторону передней цепи.
  4. Возьмите цепь, пропустите ее через шестерню переднего переключателя и удерживайте в положении «5 часов».
  5. Если у вас есть главная ссылка, установите половинную ссылку.
  6. Возьмите нижнюю часть и поднесите ее к ранее удерживаемой передней звездочке.
  7. Обратите должное внимание и определите эталонную заклепку там, где оба конца вашей цепи совпадают с максимальным натяжением.
  8. Добавьте одну заклепку с эталонной заклепкой, и последняя станет их эталонной заклепкой. Он вам понадобится, так как вы не сможете соединиться на более ранней контрольной заклепке.
  9. Обрежьте цепь на дополнительной заклепке до новой эталонной заклепки с помощью цепного инструмента.

Есть несколько исключений. Вам необходимо добавить четыре заклепки с эталонной заклепкой в ​​случае переключателя SRAM с 11- или 12-скоростными кассетами.

Кроме того, нужно учитывать заднюю подвеску. По мере того, как ваш велосипед толкает заднюю подвеску, расстояние между звездой и зубьями будет уменьшаться. Для правильной настройки отсоедините амортизатор задней подвески вашего велосипеда и настройте сцепление.

Определение длины цепи по уравнению

Велосипедные цепи имеют целые числа длиной.Они не могут быть дробями, так как состоят из внешних и внутренних пластин.

Мы можем найти длину цепи велосипеда, используя промышленное уравнение для цепей переключателя.

Для измерения длины велосипедной цепи необходимо выполнить следующие действия:

  1. Подсчитайте количество зубьев на самой большой передней звездочке и самой большой задней звездочке. Вы также можете найти номера, напечатанные на звездочках.
  2. Затем вам необходимо измерить расстояние между задней осью болта кривошипа и средней точкой.
  3. Измерьте расстояние с точностью до 1/8 дюйма и преобразуйте его в десятичные дроби.
  4. Затем вы используете уравнение для определения длины вашей цепочки.

Вот простое уравнение длины велосипеда:

L = 2 (C) + (F / 4 + R / 4 + 1)

Здесь,

L = длина цепи в дюймах.

C = длина нижнего перья в дюймах от вышеописанных шагов.

F = количество зубцов на самой большой передней звездочке.

R = количество зубьев на самой большой задней звездочке.

При определении длины может содержать дроби. Просто округлите его до ближайшего целого числа.

В любом случае, это уравнение неприменимо для велосипедов с очень разными размерами передних звезд или короткими перьями. В таких случаях вам нужно использовать сложное и строгое уравнение:

Длина цепи, L = 1 + 0,25 X (F + R) + 2 X

Часто задаваемые вопросы

Как узнать размер велосипедной цепи?

Размер велосипедной цепи можно узнать из приведенной выше таблицы размеров велосипеда.Вы также можете определить размер вручную, используя уравнение для размера велосипедной цепи, указанное выше.

Какой стандартный размер велосипедной цепи?

Стандартный размер велосипедной цепи означает обычно допустимый стандартный размер велосипедной цепи. В основном он включает в себя калибровку внутренней и внешней ширины, а также таблицы размеров.

Например, односкоростные цепи имеют стандартную ширину 1/8 дюйма, а многоскоростные цепи с 5-8 скоростями имеют внутреннюю ширину 3/32 дюйма.Велосипеды с 9-12 скоростями имеют внутреннюю ширину 11/128 дюймов. Внешняя ширина также зависит от скорости. Выше мы задокументировали стандартную таблицу размеров велосипедной цепи.

Цепь какого размера мне выбрать?

Вы должны выбрать размер цепи, который соответствует вашему велосипеду. Существуют формулы и диаграммы для определения размера. Прочтите всю статью, чтобы узнать подробности.

Все велосипедные цепи одного размера?

Нет, все велосипедные цепи разного размера.Размер зависит от количества звездочек, скорости, расстояния между передней звездочкой и задними зубьями, а также количества зубьев на них.

Какие бывают размеры цепей?

Размеры цепей различаются в зависимости от типа транспортного средства. Кроме того, они также изменчивы, когда мы также рассматриваем внутреннюю структуру и дизайн подобных типов транспортных средств. В частности, велосипедные цепи бывают с шириной ролика 3/32 дюйма, 1/8 дюйма, 5/32 дюйма, 3/16 дюйма.

Как определить размер цепи 1 × 11?

Вы можете задать размер цепи 1 × 11, выполнив несколько шагов. Эти шаги перечислены ниже:

  1. Поменять задний переключатель на самой маленькой шестеренке.
  2. Начните с покрытия самой большой задней шестерни цепью.
  3. Если у вас есть один конец новой цепи на внешней пластине, вы должны направить его в сторону передней цепи.
  4. Возьмите цепь, пропустите ее через звездочку переднего переключателя и удерживайте в положении «5 часов».
  5. Если у вас есть главное звено в цепи, установите полуглавное звено.
  6. Возьмите нижнюю часть и поднесите ее к ранее удерживаемой передней звездочке.
  7. Обратите должное внимание и определите эталонную заклепку там, где оба конца вашей цепи совпадают с максимальным натяжением.
  8. Добавьте четыре заклепки с эталонной заклепкой, и это будет ваша новая точка резки.
  9. Обрежьте цепь на острие с помощью цепного инструмента.

6, 7, 8-скоростные цепи одинаковы?

Нет, они не такие.Вы можете использовать 8-скоростную цепь шириной 7,1 мм на всех из них, но цепь для 6 и 7 скоростей шире, чем 8. Таким образом, вы можете использовать 8-скоростную цепь на 6 и 7. Но вам не следует использовать 6-скоростные цепи на 7 и 8 или 7-скоростные цепи на 8.

Есть ли у велосипедных цепей направление?

Да, у некоторых велосипедных цепей есть направления. Вы можете определить направление, определив напечатанные буквы или логотипы на цепочке. Внешняя сторона текста должна быть на стороне диска.

В чем разница между 10- и 11-скоростными цепями?

Основное различие между 10- и 11-скоростными цепями - это внешняя ширина цепи.Хотя обе они имеют почти одинаковую ширину и зубья кассеты, ширина 11-скоростной цепи составляет 5,62 мм, а ширина 10-скоростной цепи - 5,88 мм. Они взаимозаменяемы? Вроде, как бы, что-то вроде. Вы можете использовать 11-скоростные цепи на 10-скоростных велосипедах (и платить более высокую цену, потому что узкие цепи, как правило, дороже). Но 10-ступенчатая цепь, вероятно, будет слишком широкой для 11-ступенчатой ​​коробки передач.

Можно ли использовать обычную велосипедную цепь на моторизованном велосипеде?

Да, вы можете использовать обычную велосипедную цепь на педальном приводе моторизованного велосипеда.Моторизованный велосипед также использует в качестве привода вторую цепь. Приводная цепь размера # 415, например Велосипедная цепь King PRO COMPANY толще и тяжелее и разработана специально для мотоциклов. Обладая прочной и универсальной конструкцией, его можно использовать в двухтактных велосипедах.

Заключение

Мы постарались дать все необходимые идеи для замены цепи своими руками. Как бы то ни было, все же могут быть исключения и путаница. При необходимости проконсультируйтесь с профессионалами для уточнения деталей.

Статьи по теме

Стандартные размеры приводной цепи велосипеда

Обновлено: 01.05.2021.

В этом посте дается обзор стандартных размеров велосипедных приводных цепей. Каждая цепь имеет три важных размера: шаг, внутренний диаметр и внешний диаметр.


1. Шаг приводной цепи велосипеда

Шаг цепи - это расстояние, на котором расположены штифты. Он измеряется путем измерения расстояния между 3 звеньями и последующего деления его на два.

Шаг цепи показан зелеными маркерами, хотя он определяется путем измерения расстояния между 3 соседними штырями (синяя отметка) и деления его на два.
Рисунок 1

Подробное объяснение шага цепи и того, почему измерение трех штифтов дает более точный результат, читайте в сообщении Износ цепи («растяжение») . Для этого поста достаточно сказать, что шаг велосипедной цепи составляет ровно 1/2 дюйма (12,7 мм). Это касается всех велосипедных цепей, независимо от числа оборотов.


2. Внутренняя ширина цепи

Внутренняя ширина цепи - это расстояние между парой внутренних пластин. Он обозначен на рисунке 2.

Внутренняя ширина цепи, отмечена синими стрелками и линиями
Рисунок 2

Для внутренней ширины цепи существуют следующие стандартные размеры:

  • Односкоростные цепи имеют внутреннюю ширину 1/8 дюйма (3 . 175 мм).
  • Многоскоростные цепи от 5 до 8 имеют внутреннюю ширину 3/32 дюйма (2,38 мм).
  • Многоскоростные цепи от 9 до 12 скоростей имеют внутреннюю ширину 11/128 ″ (2,18 мм).
  • Стандарт «Экзотика» для грузовых велосипедов 5/32 ″ (4 мм).


3. Наружная ширина цепи

Цепи для одной и нескольких скоростей отличаются друг от друга внешней шириной. Чем больше «скоростей», на которые рассчитана цепь, тем тоньше внешние пластины и короче штифты (и они меньше выступают) - поэтому ширина внешней цепи меньше (т.е.е. цепочка уже). Внутренняя ширина всех многоскоростных цепей почти одинакова - только односкоростные цепи имеют значительно большую внутреннюю ширину.

Слева направо:
Campagnolo 11 скоростей, SRAM 10 скоростей, Shimano 9 sp, SRAM 6/7/8 sp, старые 5 скоростей, односкоростная цепь 1/8 ″
Рисунок 3

Обратите внимание на ролики всех многоскоростных цепей имеют почти одинаковую ширину, только односкоростная цепь значительно шире внутри.

Шаг у всех цепей одинаковый - они выровнены по длине.

Как видно из рисунка 3, больше всего отличается внешняя ширина. Это важно для велосипедов с несколькими звездочками, чтобы цепь не застряла (слишком широкая) и не провалилась между звездочками (слишком узкая). Таблица 1 дает обзор внешних размеров цепи по количеству скоростей.

ТАБЛИЦА 1
Количество звездочек (скоростей), на которые рассчитана цепь Наружная ширина цепи в мм
Все 6 скоростей 7.8
Все 7 скоростей 7,3
Все 8 скоростей 7,1
Все 9 скоростей 6,6 - 6,8
10 скоростей старый стандарт Campagnolo 6,2
Все другие 10 скоростей 5,88
Все 11 скоростей 5,62
SRAM 12 скоростей MTB 5,25
Shimano 12 скоростей MTB н / д

Для обзора цепей с какими звездочками можно комбинировать, прочтите этот пост: Совместимость с велосипедными цепями:

Совместимость с велосипедными цепями - какие цепи можно комбинировать с какими кассетами (звездочками)

Как определить размер цепи для картинга

Выбор правильного размера цепи для картинга очень важен, поскольку он позволяет плавно передавать вращательное движение от коленчатого вала на заднюю ось. Это осуществляется через переднюю и заднюю звездочки, которые соединены цепью для картинга (также известной как роликовая цепь).

Когда дело доходит до определения размера цепи для вашего картинга, важно понимать основы. Прежде чем пытаться покупать, настраивать или модифицировать роликовую цепь, вам следует сначала ознакомиться с ней. Вы можете ознакомиться с таблицей размеров цепей для картинга, которую я создал, чтобы лучше понять различные размеры. Это также поможет вам понять, как правильно читать размеры.

Эта информация понадобится вам, чтобы определить размер цепи для вашего картинга. Однако, если вам нужен краткий ответ, вы можете определить размер цепи вашего картинга, используя гаечный ключ для измерения ширины зубьев звездочки. Я объясню это в подробном пошаговом руководстве ниже.

Цепь какого размера мне нужна для моего картинга?

Первое, что вам нужно знать, это то, что вы никогда не должны регулировать положение звездочки, оси или двигателя, потому что у вас цепь определенного размера. Если у вас есть установленная звездочка, вам следует купить цепь, которая соответствует конфигурации вашей звездочки. Позже я научу вас это измерять. Если вы собираете собственный картинг или у вас нет звездочек, вы можете купить их в комплекте. Покупка звездочки и цепи для картинга в комплекте упростит установку, так как все, что вам нужно сделать, это укоротить цепь для картинга до необходимой длины.

Итак, приступим к делу. Чтобы определить, какой размер цепи вам нужен для вашего картинга, вам нужно измерить ее, а затем посмотреть на таблицу размеров картинной цепи, чтобы соответствовать вашим результатам, чтобы узнать, какая цепь вам нужна.В следующем разделе я объясню, как измерить вашу сеть для картинга.

Как измерить цепь для картинга

Измерить цепь для картинга очень просто. Позвольте мне кратко проинформировать вас о различных частях цепочки, чтобы вы знали, о чем я говорю. Как видно на рисунке ниже, ширина ролика соответствует ширине цепи. Диаметр ролика определяет диаметр отдельных роликов. Шаг измеряет расстояние между каждым штифтом. Шаг - это то, что мы ищем, когда речь идет о размерах цепей.

Цепи номеров

для картинга берут первую букву с поля. И последние 1 или 2 цифры от ширины ролика. Например, цепь 420 имеет шаг 4/8 дюйма, а цепь 520 имеет шаг 5/8 дюйма. Чтобы начать измерение размера вашей цепи, вам нужно начать с звездочки. Возьмите гаечный ключ на 5/8 дюйма и прижмите его к зубьям звездочки. Вы увидите, что зазор между двумя зубьями равен шагу роликовой цепи. Переднее и заднее гнездо должны иметь одинаковое расстояние между зубьями. Еще проще сделать это с помощью разводного ключа.Например, если вы возьмете гаечный ключ на 5/8 дюйма и он идеально совмещен с зубьями звездочки, вы узнаете, что цепь для картинга имеет длину 40, 41, 420 или 428. Вы также можете использовать гаечный ключ. и прижмите его к цепи, чтобы проверить шаг цепи для подтверждения.

После того, как вы определили, составляет ли это шаг 5/8 дюйма, вы можете перейти к проверке, являются ли они широкими или тонкими зубьями. Для звездочек с большими зубьями вам нужен ролик меньшего диаметра, а для звездочек с маленькими зубьями - больший диаметр.Если у вас нет гаечного ключа, вы также можете использовать рулетку. Посмотрите видео ниже для лучшего ознакомления.

Дополнительная информация: Наиболее распространенные размеры цепей для картинга - 35, 40, 41, 420, 428 и 50.

Выполните следующие действия:

  1. Найдите ключ на 5/8 дюйма
  2. Совместите их с зубьями звездочки
  3. Определите, какой размер подходит
  4. Обычно 35, 40, 41, 428 или 50 цепей
  5. Подтвердите с помощью гаечного ключа на шаге цепи

Насколько плотной должна быть цепь для картинга?

Цепь для картинга не должна быть слишком тугой или слишком свободной. Поэтому важно получить цепь для картинга правильного размера, так как слишком короткая или слишком маленькая цепь может оказывать сильное давление на звездочки, что приводит к более быстрому износу. Цепь также может сломаться, если она установлена ​​слишком туго из-за физического напряжения, которому она подвергается. С другой стороны, слишком большая или ослабленная цепь увеличивает риск соскальзывания со звездочек. В этом случае цепь может зацепиться за заднее колесо, в результате чего вы потеряете контроль над своим карт. В худшем случае цепь для картинга может вылететь и причинить вред другим.

Итак, насколько плотной должна быть сеть для картинга? Цепь для картинга должна иметь изгиб примерно на 1/4 или 3/8 дюйма. Это означает, что после того, как вы установили цепь на звездочки, она должна быть относительно натянутой с небольшим провисанием. Чтобы измерить прогиб, вы можете просто зажать цепь у звездочки и потянуть. После этого вы сможете измерить степень его гибкости.

Почему цепи для картинга расшатываются?

Как и любые движущиеся части картинга, они подвержены износу. Чем чаще вы участвуете в гонках на своем картинге, тем быстрее он изнашивается. Однако это не обязательно плохо. Не стоит отказываться от частого использования картинга. Вместо этого обратите внимание на правильное обслуживание цепи, чтобы она прослужила дольше.

Сеть для картинга может прослужить от пары месяцев до нескольких лет, в зависимости от того, как часто ездит ваш картинг, типа цепи и того, насколько хорошо вы ее обслуживаете. Вы должны убедиться, что ваша цепь подходящего размера и что она также смазана. Это продлит срок службы роликовой цепи.Вы должны проверять свою сеть для картинга каждый раз, когда проводите регулярное техническое обслуживание. Одновременно следует проверить износ звездочек и при необходимости заменить их. Я лично заменяю звездочки и цепь вместе, поскольку они изнашиваются с одинаковой скоростью на моем картинге.

Сеть картингов продолжает расти

Если ваша цепь для картинга все время отрывается, наиболее частая причина - она ​​слишком ослаблена. Вы можете подумать об удалении нескольких звеньев, чтобы натянуть цепь, но это не рекомендуется.Из-за износа металл со штифтов будет срезаться, что приведет к его расшатыванию.

В этом случае вам следует заменить существующую цепочку на новую. Не рекомендуется снимать звенья изношенной цепи! Могут быть и другие возможные причины, подробнее о том, как починить отвалившиеся цепи для картинга, читайте в руководстве.

Заключение

Я надеюсь, что это руководство было для вас полезным и что вы смогли определить, какой размер цепи для картинга вам нужен. Я также надеюсь, что вы узнали больше о том, как измерить свою сеть для картинга.Не стесняйтесь оставлять комментарии, если у вас есть какие-либо вопросы, и мы ответим на них соответственно.

Примечания по звездочкам и цепям

Выбор цепи

Выбор цепочки определяется двумя факторами; рабочая нагрузка и частота вращения меньшей звездочки. Рабочая нагрузка устанавливает нижний предел шага, а скорость устанавливает верхний предел.

Максимальный шаг = (900 ÷ об / мин) 2/3

Чем меньше шаг, тем меньше будет шума, износа и механических потерь.

Звездочки

Есть четыре типа звездочек;

  • Тип A: Звездочки с плоской пластиной
  • Тип B: ступица с одной стороны
  • Тип C: ступица с обеих сторон
  • Тип D: Съемная ступица

Звездочки должны быть максимально большими в зависимости от области применения. Чем больше звездочка, тем меньше рабочая нагрузка для данного количества передаваемой мощности, что позволяет использовать цепь с меньшим шагом. Однако скорость цепи не должна превышать 1200 футов в минуту.

Размеры звездочки можно рассчитать следующим образом, где P - шаг цепи, а N - количество зубьев на звездочке;

Диаметр шага = P ÷ sin (180 ° ÷ N)

Внешний диаметр = P × (0,6 + кроватка (180 ° ÷ N))

Толщина звездочки = 0,93 × ширина ролика - 0,006 "

Порядок установки звездочки

Первое, что вам нужно знать, чтобы разложить звездочку, - это размеры цепи, которая будет по ней двигаться, а именно: шаг , диаметр ролика и ширина ролика цепи. Второе, что вам нужно знать, - это количество зубьев звездочки, которое полностью зависит от вашего применения. По этим числам можно рассчитать внешний диаметр и толщину требуемой заготовки.

Вам также необходимо знать угол между зубьями - это просто 360 °, разделенные на количество зубцов.

Зубья звездочки обычно усечены на один шаг цепи выше нижней части седла; здесь это не показано. Обратите внимание, что эта форма не единственная, которая будет работать - в велосипедах, в частности, используются зубы различной формы для разных условий.

Заявление

Звездочки должны быть точно выровнены в общей вертикальной плоскости так, чтобы их оси были параллельны. Цепь следует содержать в чистоте и хорошо смазывать тонким легким маслом, которое проникает в небольшие зазоры между пальцами и втулками.

Межосевое расстояние не должно быть меньше 1,5 диаметра большей звездочки, не менее 30-кратного шага цепи и не должно превышать 60-кратного шага цепи. Межосевое расстояние должно быть регулируемым - одного шага цепи достаточно - и в противном случае для регулировки натяжения следует использовать промежуточную звездочку. Желательно небольшое провисание, желательно с нижней стороны привода.

Цепь должна оборачиваться вокруг ведущей звездочки как минимум на 120 °, что требует отношения не более 3,5 к 1; для большего передаточного числа может потребоваться промежуточная звездочка для увеличения угла намотки.
