Размеры приводной роликовой цепи и ее конструкция

 >
• Статьи
 >
• Размеры приводной роликовой цепи

• Конструкция и элементы приводной роликовой цепи
• Стандарты роликовых цепей: ГОСТ, ANSI, ISO, DIN
• Размеры приводной роликовой цепи (параметры)
• Маркировка приводных роликовых цепей (обозначение)
• Таблица размеров приводных роликовых цепей
• Таблица сопоставления стандартов роликовых цепей по размерам

маркировка приводных цепей, размеры цепей приводных таблица, таблица приводных цепей, таблица цепей приводных роликовых, типоразмеры цепей приводных, конструкции приводных цепей, размеры роликовых цепей, шаги цепей роликовых, цепи приводные роликовые однорядные размеры, таблица роликовых цепей, шаг цепи приводной роликовой, обозначения цепей роликовых, элементы роликовой цепи, параметры роликовой цепи, маркировка роликовых цепей, таблица размеров роликовых цепей

В эпоху натурального хозяйства вся продукция производилась для собственного потребления, а излишки произведенного могли обмениваться на недостающие продукты.

Условия проживания в определенных природных условиях, навыки и опыт способствовали специализации труда. Аналогичный путь в дальнейшем проходили и фабрики: для собственного производства станков и техники использовались собственные детали. Например, размеры приводных цепей у каждого производителя был свой собственный, никакого стандарта не было. Дальнейшее развитие промышленности продолжило тенденцию на специализацию и стандартизацию, в том числе и роликовых цепей.

Конструкция и элементы приводной роликовой цепи

Отличительной особенностью конструкции роликовой цепи, что и выделяет ее в отдельный вид приводных цепей, является наличие роликов, которые снижают трение цепи о звездочку. Это позволило увеличить КПД этого вида приводных цепей.

В основе конструкции приводной роликовой цепи лежит базовая цепь, состоящая из двух видов последовательно чередующихся звеньев: внутреннего и внешнего. Размеры звеньев по длине подобраны для обеспечения равномерного шага приводной цепи. Соединение осуществляется соединительным или переходным звеном.

Основными элементами роликовой цепи являются пластины (внутренняя и внешняя для внутреннего и внешнего звена соответственно), валик или штифт, соединяющий звенья, втулка и ролик, обеспечивающие скольжение цепи.

Благодаря своей конструкции роликовая цепь имеет большую износостойкость при высоких нагрузках, а также устойчивее к загрязнению. Недостатком конструкции является больший вес за счет дополнительного элемента – ролика.

Стандарты, определяющие размеры приводных роликовых цепей

Для стандартизации размеров цепей в разных регионах и странах разработаны собственные Стандарты, которые регламентируют параметры и характеристики не только приводных цепей, но и других видов, а также звездочек для них. Отсутствие единого мирового Стандарта, а также импорт оборудования и техники, накладывает ряд сложностей в подборе цепей по размеру.

Наиболее известные стандарты: ГОСТ (ГОСТ 13568-97 — российский стандарт по приводным цепям, применяемый и в странах СНГ), ISO, DIN (ISO 606, DIN 8187, DIN 8188 – стандарт, применяемый в европейских странах), ANSI (ANSI B29. 1M — стандарт, который применяется в США). Все стандарты описывают типы, параметры и размеры цепей, особенности выбора шага цепей и их маркировки, марки стали, а также множество других вопросов. Главным вопросом остается размерный ряд цепей и их соответствие в разных Стандартах (аналоги цепей).

Так как первые стандарты роликовых цепей создавались в дюймовой системе, то ряд размеров цепей соответствует долям дюйма, а уже затем он переводится в международную метрическую систему и указывается в миллиметрах.

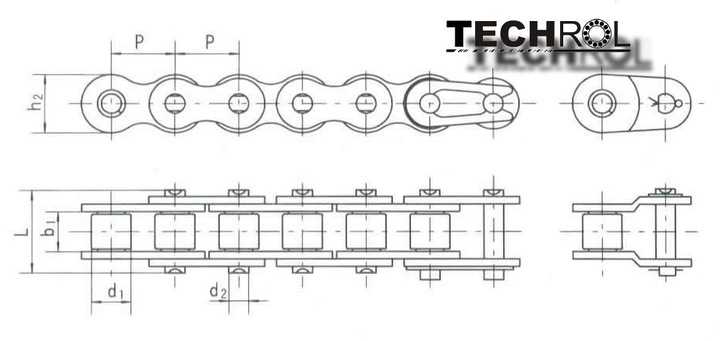

Размеры приводной роликовой цепи (параметры)

Все стандарты описывают большое количество параметров (размеров) в цепи, но можно выделить несколько основных.

Основные параметры приводной роликовой цепи:

1. Шаг роликовой цепи (размер t) – расстояние между валиками (штифтами) одного звена.
2. Ширина между внутренними пластинами (размер b1).
3. Диаметр ролика (размер d1).
4. Разрушающая нагрузка (Q) – измеряется в килоньютонах (кН, kN)

Другие размеры, которые могут учитываться при выборе роликовой цепи: диаметр валика, длина валика, длина валика соединительного звена, высота внутренней пластины, высота внешней пластины, толщина пластины внешней и внутренней, поперечный шаг (для многорядных цепей).

Шаг роликовой цепи

Шаг роликовой цепи стандарта ISO 606 (DIN 8187, BS) рассчитывается с учетом размера 1/16 дюйма. Роликовые цепи этого стандарта представлены рядом с шагом размером от 6 мм (4/16 дюйма) до 114,3 мм (4,5 дюйма). В стандартах ANSI B29.1M и DIN 8188 шаг рассчитывается с учетом размера 1/8 дюйма, и линейка цепей находится в диапазоне от ¼ дюйма до 3 дюймов.

Маркировка приводных роликовых цепей (обозначение)

Маркировка приводных роликовых цепей формируется на основе ее шага, поэтому часто линейку цепей называют типоразмерами и по маркировке мы можем узнать размер. Более подробно к вопросу «чтения» маркировки приводных цепей мы вернемся в отдельной статье, здесь же коснемся только общих принципов.

Маркировка цепи ISO 606 (DIN 8187, BS)

Маркировка состоит из трех элементов. Первые две цифры 04, 08 и так далее – это количество шестнадцатых долей дюйма. То есть, 04 соответствует 4/16 или ¼ дюйма, 08 – 8/16 или ½ дюйма. Буквенная маркировка обозначает стандарт или серию, а последняя цифра, которая пишется через дефис – количество рядов в роликовой цепи.

Расшифруем 12B-2:

• 12 = 12/16 дюйма или 25,4:16*12=19,05 мм
• B – серия B стандарта ISO 606 (DIN 8187, BS)
• 2 – двухрядная цепь

В серии A (DIN 8188) расшифровка аналогична, но литера «A» означает американский стандарт ISO, в отличии от «B» — британский.

Маркировка цепи ANSI B29.1M

Маркировка по стандарту ANSI B29.1M также состоит из трех составных элементов. Только показателем шага является не две первые цифры, а одна (в двузначном) и две (в трехзначном варианте), и характеризует она количество 1/8 долей дюйма. Например, 40 соответствует 4/8 или ½ дюйма, а 80 – 8/8 или 1 дюйму. Второе значение (последнее перед дефисом) характеризует тип цепи (0 – роликовая, 5 – втулочная). Третья составляющая маркировка ANSI – количество рядов.

Расшифруем 60-2:

• 6 = 6/8 дюйма или 25,4:8*6=19,05 мм
• 0 – роликовая цепь
• 2 – двухрядная цепь

Таблица соответствия стандартов роликовых цепей по размерам

• Однорядные
• Двухрядные
• Трехрядные

Таблица соответствия аналогов приводных роликовых цепей различных стандартов по размерам

ГОСТ 13568-97	ISO 606 (DIN 8187) (DIN 8188)	ANSI B29.1M	Шаг*Ширина	Шаг	Диаметр ролика	Ширина между внутр. пластинами	Диаметр валика	Длина валика		Высота внутренней пластины	Толщина пластины	Разрушающая нагрузка	Средняя прочность при растяжении	Вес 1 метра
			p X b1	p	d1	b1 min	d2	L	Lc	h3 max	T	Q min	Q0	q
				мм								кН/кгс	кН	кг/м
—	04C-1	25-1	—	6,35	3,30	3,18	2,31	7,90	8,40	6,00	0,80	3,50/3500	—	0,14
ПР-8-4,6	05B-1	—	8 x 3мм	8,00	5,00	3,00	2,31	8,2	8,9	7,1	0,8	5,0/5000	5,9	0,2
—	06C-1	35-1	—	9,525	5,08	4,77	3,58	12,40	13,17	9,0	1,3	7,9/7900	—	0,33
ПР-9,525-9,1	06B-1		—	9,525	6,35	5,72	3,28	13,15	14,1	8,2	1,3	9,0/9000	11,3	0,33
ПР-12,7-9	081	—	1/2″ x 1/8″	12,7	7,75	3,3	3,66	10,2	11,7	9,91	—	9,4/940	9	0,3
ПР-12,7-10-1	082	—	—	12,7	7,5	2,4	3,66		10,5	10	—	10,0/1000	—	0,3
—	083	—	1/2″ x 3/16″	12,7	7,75	4,88	4,09	12,9	14,4	10,3	—	10,2/1020	13,4	0,42
—	084	—	1/2″ x 3/16″	12,7	7,75	4,88	4,09	14,8	16,3	11,15	—	15,6/1560	17,2	0,48
—	085	41-1	1/2″ x 1/4″	12,7	7,77	6,25	3,58	13,75	15,00	9,91	1,3	6,67/6670	12,6	0,41
—	08A-1	40-1	1/2″ x 5/16″	12,7	7,95	7,85	3,96	16,6	17,8	12	1,5	14,1/1410	18,6	0,62
ПР-12,7-18,2-1	—	—	—	12,7	8,51	5,4	4,45		19	11,8		18,2/1820		0,65
ПР-12,7-18,2	08B-1	—	1/2″ x 5/16″	12,7	8,51	7,75	4,45	16,70	18,2	11,8	1,6	18/1800	19,4	0,69
ПР-15,875-23-1	—	—	—	15,875	10,16	6,48	5,08		20	14,8		23/2300		0,8
—	10A-1	50-1	5/8″ x 3/8″	15,875	10,16	9,4	5,08	20,7	22,2	15,09	2,03	22,2/2220	31,3	1,02
ПР-15,875-23	10B-1	—	5/8″ x 3/8″	15,875	10,16	9,65	5,08	19,5	20,9	14,07	1,7	22,4/2240	27,5	0,93
ПР-19,05-31,8	12A-1	60-1	3/4″ x 1/2″	19,05	11,91	12,57	5,94	25,9	27,7	18	2,42	31,80/3180	43,2	1,5
—	12B-1	—	3/4″ x 7/16″	19,05	12,07	11,68	5,72	22,5	24,2	16	1,85	29,0/2900	32,2	1,15
ПР-25,4-60	16A-1	80-1	1″ x 5/8″	25,4	15,88	15,75	7,92	32,7	35	27	3,25	56,70/5670	74,3	2,6
—	16B-1	—	1″ x 17,02мм	25,4	15,88	17,02	8,28	36,1	37,4	21	4,15/3,1	60,0/6000	77,1	2,71
ПР-31,75-89	20A-1	100-1	—	31,75	19,05	18,9	9,54	40,4	44,7	30	4	88,50/8850	107,6	3,91
—	20B-1	—	1 1/4″ x 3/4″	31,75	19,05	19,56	10,19	41,3	45	26,4	4,5/3,5	95,0/9500	112,8	3,7
ПР-38,1-127	24A-1	120-1	—	38,1	22,23	25,22	11,10	50,3	54,3	35,7	4,8	127,0/12700	163,1	5,62
—	24B-1	—	—	38,1	25,4	25,4	14,63	53,4	57,8	33,2	6,0/4,8	160,0/16000	178,00	7,1
ПР-44,45-172,4	28A-1	140-1	—	44,45	25,4	25,22	12,70	54,4	59,00	41,00	5,6	172,4/17240	222,50	7,5
—	28B-1	—	—	44,45	27,94	30,99	15,9	65,1	69,5	36,7	7,5/6,0	200,0/20000	236,40	8,5
ПР-50,8-227	32A-1	160-1	—	50,8	28,58	31,55	14,27	64,8	69,6	47,8	6,4	226,8/22680	266,9	10,1
—	32B-1	—	—	50,8	29,21	30,99	17,81	66,00	71,00	42,00	7,0/6,0	250,0/25000	277,5	10,25
—	36A-1	180-1	—	57,15	35,71	35,48	17,46	72,8	78,60	53,6	7,2	280,20/28020	361,1	13,45
ПР-63,5-354	40A-1	200-1	—	63,5	39,68	37,85	19,85	80,3	87,2	60	8	347,00/34700	466,8	16,15
—	40B-1	—	—	63,5	39,37	38,1	22,89	82,2	89,2	52,96	8,5/8,0	353,8/35380	394	16,35
—	48A-1	240-1	—	76,2	47,63	47,35	23,81	95,5	103	72,39	9,5	510,3/51030	671,6	23,2
—	48B-1	—	—	76,2	48,26	45,72	29,24	99,1	107	63,8	12,0/10,0	560,0/56000	621,6	25
—	56B-1	—	—	88,9	53,98	53,34	34,32	114,6	123	77,8	13,5/12,0	850,0/85000	940	35,78
—	64B-1	—	—	101,6	63,5	60,96	39,4	130	138,5	90,17	15,0/13,0	1120,0/112000	1240	46
—	72B-1	—	—	114,3	72,39	68,58	44,48	147,4	156,4	103,6	17,0/15,0	1400,0/140000	1550	60,8

Таблица соответствия аналогов приводных роликовых цепей различных стандартов по размерам

ГОСТ 13568-97	ISO 606 (DIN 8187) (DIN 8188)	ANSI B29. 1M	Шаг*Ширина	Шаг	Диаметр ролика	Ширина между внутр. пластинами	Диаметр валика	Длина валика		Высота внутренней пластины	Толщина пластины	Поперечный шаг	Разрушающая нагрузка	Вес 1 метра
			p X b1	p	d1	b1 min	d2	L	Lc	h3 max	T	Pt	Q min	q
				мм									кН/кгс	кг/м
2ПР-12.7-31.8	08В-2	—	1/2″ x 5/16″	12,7	8,51	7,75	4,45	31,0	33,0	11,81	1,6	13,92	32,0	1,34
—	—	40-2	1/2″ x 5/16″	12,7	7,95	7,85	3,96	31,0	32,2	12,0	1,5	14,38	28,2	1,12
2ПР-15,875-45,4	10В-2	—	5/8″ x 3/8″	15,875	10,16	9,65	5,08	36,1	38,6	14,73	1,7	16,59	44,5	1,84
—	10A-2	50-2	5/8″ x 3/8″	15,875	10,16	9,4	5,08	38,9	40,4	15,09	2,03	18,11	44,4	2,0
2ПР-19. 05-64	12А-2	60-2	3/4″ x 1/2″	19,05	11,91	12,57	5,94	48,8	51,5	18,08	2,44	22,78	63,6	2,92
2ПР-19.05-72	—	—	—	19,05	11,91	12,7	5,94	—	54,4	18,2	—	25,5	72,0	3,3
2ПР-19.05-75	—	—	—	19,05	11,91	12,7	5,94	—	53,4	18,2	—	22,78	75,0	3
2ПР-25.4-114	16А-2	80-2	1″ x 5/8″	25,4	15,88	15,75	7,92	62,7	67,1	24,13	3,26	29,29	113,4	5,15
2ПР-25.4-130	—	—	—	25,4	15,88	15,88	7,92	—	68	24,2	—	29,29	130,0	5
2ПР-25. 4-140	—	—	—	25,4	15,88	15,88	7,92	—	68	24,2	—	29,29	140,0	5
2ПР-31.75-177	20А-2	100-2	—	31,75	19,05	18,9	9,53	76,4	83,1	30,18	4,0	35,76	177,0	7,8
2ПР-38.1-254	24А-2	120-2	—	38.1	22,23	25,22	11,1	96,3	101,6	36,2	4,8	45,44	254,0	11,7
2ПР-44.45-344	28А-2	140-2	—	44,45	25,4	25,22	12,7	103,6	109,4	42,24	5,65	48,87	344,8	15,14
2ПР-50,8-453,6	32А-2	160-2	—	50,8	28,58	31,55	14,27	123,3	130,2	48,26	6,45	58,55	453,6	20,14

ГОСТ 13568-97	ISO 606 (DIN 8187) (DIN 8188)	ANSI B29. 1M	Шаг*Ширина	Шаг	Диаметр ролика	Ширина между внутр. пластинами	Диаметр валика	Длина валика		Высота внутренней пластины	Толщина пластины	Поперечный шаг	Разрушающая нагрузка	Вес 1 метра
			p X b1	p	d1	b1 min	d2	L	Lc	h3 max	T	Pt	Q min	q
				мм									кН/кгс	кг/м
3ПР-12,7-45,4	08В-3	—	1/2″ x 5/16″	12,7	8,51	7,75	4,45	44.9	47.2	11,81	1.6	13,92	47,5	2,03
3ПР-15,875-68,1	10В-3	—	5/8″ x 3/8″	15,875	10,16	9,65	5,08	52,7	55,6	14,73	1,7	16,59	66,7	2,8
3ПР-19,05-96	12А-3	60-3	3/4″ x 1/2″	19,05	11,91	12,57	5,94	71,5	75,6	18,08	2,44	22,78	95,4	4,54
3ПР-25,4-171	16А-3	80-3	1″ x 5/8″	25,4	15,88	15,75	7,92	91,7	96,8	24,13	3,26	29,29	170,1	7,89
3ПР-31,75-265,5	20А-3	100-3	—	31,75	19,05	18,9	9,53	112,2	117,2	30,18	4,0	35,76	265,5	11,77
3ПР-38,1-381	24А-3	120-3	—	38,1	22,23	25,22	11,1	141,7	148,3	36,2	4,8	45,44	381,0	17,53
3ПР-44,45-517,2	28А-3	140-3	—	44,45	25,4	25,22	12,7	152,2	158,3	42,24	5,65	48,87	517,2	22,2
3ПР-50,8-680,4	32А-3	160-3	—	50,8	28,58	31,55	14,27	181,8	188,6	54,31	7,25	65,84	840,7	28,3

Раздел заполняется

Раздел заполняется

Популярные цепи

Цепь 085 с прикреплением WA1

Подробнее о цепи

Однорядная приводная роликовая цепь ГОСТ 13568-97 ПР-25,4-60

Подробнее о цепи

Цепь DID 160 с изогнутыми прикреплениями с двух сторон

Подробнее о цепи

Пластинчатая цепь П-38,1-580-3-4 по ГОСТ 23540-79

Подробнее о цепи

К списку новостей

Размеры приводных цепей — ООО Цепьинвест

Размеры приводных цепей

Узнать больше

Размеры приводных цепей регламентируются стандартами: в России и странах постсоветского пространства это ГОСТ 13568-97, в Великобритании и Германии – ISO 606 или DIN 8188, в Соединенных Штатах — ANSI B29. 1M. Первоначально каждый производитель выпускал собственные цепи по индивидуальным размерам, в дальнейшем они были стандартизованы для удобства подбора подходящих аналогов. Стандартная величина поставки – рулон длиной 5 метров, длина может быть изменена по требованию заказчика.

ГОСТы изготовления цепей

В России цепи, применяемые в промышленности, выпускаются в соответствии с государственными стандартами: ГОСТ – основной документ, на который ориентируются все производители. В стандарте прописывается применяемый материал, тип покрытия, конфигурация и прочие особенности продукции. Российский государственный стандарт широко применяется на территории бывшего СНГ и Восточной Европы, международные стандарты ISO и ANSI востребованы в Западной Европе и Соединенных Штатах Америки. Из-за этого возникают сложности с подбором размеров, так как продукция российских и зарубежных изготовителей может не соответствовать по нескольким параметрам.

Стандарт определяет список марок стали, которые применяются в производстве цепей, в перечень входят сплавы с повышенной устойчивостью к коррозии и механическим нагрузкам. В стандартах указываются основные требования к производству цепей всех конфигураций, в том числе роликовых, втулочных и прочих, а также требования к производству звездочек для цепных приводов.

На российских предприятиях используются следующие государственные стандарты:

1. ГОСТ-13568-97. Этот документ регламентирует изготовление роликовых и втулочных разновидностей промышленных цепей, он используется в качестве замены устаревшего ГОСТа 1975 года.
2. ГОСТ-591-69. Этот стандарт используется для регламентирования изготовления звездочек, которые применяются в конструкции приводов вместе с цепями.
3. ГОСТ-588-81. Стандарт создан для регламентирования производства тяговых цепей, применяемых при сборке транспортерных линий на различных производственных предприятиях.

Использование стандартов позволяет обеспечить качество выпускаемых цепей, не допускать брака, а также обеспечить точное соответствие размеров цепей и используемых звездочек.

Соответствие стандартов роликовых цепей

Размеры роликовых цепей, применяемых в промышленности и транспорте, рассчитываются по нескольким параметрам – это пространство между внутренними пластинами, шаг роликов, а также разрушающая нагрузка. Российские и зарубежные изготовители выпускают цепи с величиной шага от 8,0 до 103,2 мм: изделия с мелким шагом используются в приводах с невысокой нагрузкой, с крупным – в цепях для тяжело нагруженных приводов в горнодобывающей, нефтяной или металлургической промышленности.

Роликовые приводные цепи используются для различных машин и механизмов, они стали одним из самых распространенных решений. Размеры и ключевые параметры наиболее востребованных разновидностей отражены в таблице, все числовые значения приведены в мм:

Обозначение по ГОСТу	Шаг	Размер ролика	Расстояние меж внутренними пластинами	Размер валика	Длина валика	Высота внутренней пластины	Разрушающая нагрузка (кН/кгс)
	t	d1	b1 min	d2	b7 max	h max	Q min
Цепь ПР-9,525-9,1	9,525	6,35	5,72	3,28	17	8,5	9,1/910
Цепь ПР-12,7-10-1	12,7	7,75	2,4	3,66	10,5	10	10,0/1000
Цепь ПР-12,7-9	12,7	7,75	3,3	3,66	12	10	9,0/900
Цепь ПР-12,7-18,2-1	12,7	8,51	5,4	4,45	19	11,8	18,2/1820
Цепь ПР-12,7-18,2	12,7	8,51	7,75	4,45	21	11,8	18,2/1820
Цепь ПР-15,875-23-1	15,875	10,16	6,48	5,08	20	14,8	23,0/2300

Цепь может иметь неразборную или разборную конструкцию, один или несколько рядов роликов. Многорядные изделия позволяют повысить мощность привода, при этом его размеры увеличиваются лишь незначительно. Такие цепи применяются в тяжело нагруженных приводах, от них требуется повышенная механическая прочность и устойчивость к рывкам. Конструкция многорядной цепи отличается размерами валика, а также в нее добавляется дополнительная внутренняя пластина.

В разборных конструкциях наружная пластина закрепляется с использованием штифта, это позволяет при необходимости извлечь и заменить поврежденные звенья. Такие изделия востребованы в приводах буровых установок и иного промышленного оборудования, их можно быстро отремонтировать, чтобы продолжать работу.

Производство цепей в странах Европы регламентируется тремя стандартами: ISO606, BS228 и DIN 8187, шаг по ним составляет от 6 мм до 114,3 мм. Сложность в подборе аналогов возникает из-за несоответствия дюймовой и метрической системы мер: так максимальный размер шага по британскому стандарту составляет 4,5 дюйма. При этом размер в миллиметрах рассчитывается до третьего знака после запятой, что создает дополнительные трудности с подбором.

Маркировка изделий расшифровывается по следующему принципу. К примеру, цепь 08B-2 имеет следующие параметры:

1. Две начальные цифры определяют размер шага, он рассчитывается в шестнадцатых долях дюйма. То есть, для этой цепи он составляет 1/2 дюйма.
2. Буквенное обозначение в маркировке показывает на используемый стандарт BS/ISO.
3. Последняя цифра в маркировке указывает на количество рядов в цепи. В данном случае это двухрядная цепь с шагом между роликами в 1⁄2 дюйма.

По стандарту, принятому в Соединенных Штатах Америки, ANSI B29.1 цепи изготавливаются с диапазоном шага от 1/4 до 3 дюймов. Основное отличие от цепей, изготовленных по стандарту BS/ISO – уменьшенный размер штифта, из-за чего они отличаются меньшей износостойкостью. Аналогичная двухрядная роликовая цепь с шагом в половину дюйма будет иметь маркировку ANSI 40-2. Маркировка расшифровывается следующим образом:

1. Первая цифра обозначает длину шага в 1/8 дюйма. В данном случае 4/8 – это половина дюйма.
2. Второй цифрой определяется тип данной цепи. Цифрой 0 обозначают роликовые цепи, цифрой 1 – узкую серию, цифрой 5 – втулочные цепи и т.д.
3. Последняя цифра в маркировке указывает на количество рядов. Здесь это двухрядная цепь, так как она обозначена цифрой 2.

При подборе аналогов роликовых и втулочных цепей необходимо руководствоваться составленными таблицами. Наиболее распространенные типоразмеры роликовых цепей имеют следующие аналоги:

Обозначение по ГОСТ 13568-97	Маркировка по BS/ISO Европейский стандарт	Маркировка по ANSI Американский стандарт
Цепь ПР-9,525-9,1	06B-1
Цепь ПР-12,7-18,2	08B-1
Цепь ПР-15,875-23	10B-1
Цепь ПР-19,05-31,8		60-1
Цепь ПР-25,4-60		80-1

Почему важно подбирать цепи по ГОСТам

Соблюдение ГОСТов в процессе производства позволяет создавать цепи, которые будут точно соответствовать требованиям надежности и износостойкости при сборке привода. Даже небольшое расхождение в 1-2 миллиметра значительно снижает износостойкость привода: ухудшается плавность хода, в движении цепи возникают резкие рывки, что неизбежно приведет к ее преждевременному износу. Правильно подобранная роликовая или втулочная цепь будет соответствовать следующим требованиям:

1. Правильная геометрия сопряжения элементов привода. Это обеспечивает максимально эффективную передачу энергии с минимальными потерями. Высокий КПД – одно из главных преимуществ роликовой цепи, поэтому он нуждается в тщательном подборе комплектующих.
2. Высокая износостойкость. Неправильно подобранная цепь даст усиленное трение из-за повышенной нагрузки, в результате привод быстрее выйдет из строя. При подборе цепей учитывается скорость вращения и другие параметры эксплуатации.
3. Долговечность звездочек. При неправильном подборе их зубцы изнашиваются значительно быстрее, поэтому звездочки придется часто менять. Это снижает эффективность работы привода и повышает расходы на обслуживание.
4. Равномерное распределение внешнего и внутреннего напряжения. В результате обеспечивается стабильная бесперебойная эксплуатация механизма, его приходится реже ремонтировать.

Каждая цепь в процессе производства проходит ряд динамических тестов, после этого изделие сертифицируется в соответствии со стандартами страны-производителя и международными требованиями надежности. Правильно подобранные втулочные цепи работают практически бесшумно, это обеспечивает комфорт использования механизмов и агрегатов. Использование таблиц соответствия не всегда позволяет быстро подобрать нужную цепь – рекомендуется получить консультацию специалистов, чтобы не ошибиться в выборе.

Помощь в подборе аналогов цепей

Сотрудники компании «ЦЕПЬИНВЕСТ» проконсультируют вас по подбору приводных цепей с использованием российских ГОСТов или зарубежных стандартов производства. Аналоги подбираются по всем параметрам, что позволит избежать несоответствий при сборке привода и предотвратить его преждевременный износ. При необходимости подбираются изделия с нестандартными параметрами, возможно изготовление на заказ.

Здесь вы сможете приобрести качественную продукцию с гарантированным соответствием требованиям российских и международных стандартов, чтобы создать надежный и износостойкий привод, рассчитанный на высокие нагрузки и длительное использование. Получите консультации специалистов, чтобы заказать нужные цепи в требуемом количестве с доставкой в любой регион России.

Мы предлагаем

Таблицы размеров роликовых цепей

— полные размеры

О нас

Свяжитесь с нами

Жесткий. Прочный. Надежный.

800-982-3141

Минимальный заказ $25 Минимальный заказ $50

1. Главная
2. Таблицы размеров роликовых цепей

Роликовая цепь

существует уже давно и эволюционировала в широкий диапазон стилей и размеров. Приведенные ниже таблицы размеров роликовых цепей охватывают цепи ANSI, сверхмощные, метрические, сельскохозяйственные, конвейерные и нестандартные. Многие роликовые цепи доступны в многорядном исполнении, и мы включили таблицы, охватывающие одно- и четырехзвенные цепи. Каждая таблица включает полные размеры роликовых цепей с легко читаемыми диаграммами с опорными точками.

Как измерить роликовую цепь, чтобы определить ее размер

Измерить роликовую цепь, чтобы определить ее размер, довольно просто. Для начала вы можете скачать и распечатать шаблон цепи в формате PDF, чтобы записать размеры цепи, которые вы измеряете. После того, как вы получите все измерения, вы сможете сравнить эти размеры с таблицами размеров цепей, представленными ниже. При сравнении следует учитывать три основных параметра: шаг (P), внутреннюю ширину (b1) и диаметр ролика (d1). Когда вы определились с размером, мы рекомендуем вам проверить все остальные характеристики.

Таблицы размеров стандартной роликовой цепи ANSI

• Однорядная
• Двухрядный
• Трехрядный
• Четырехрядный

Диаграмма двойной нити

Просмотр продуктов

Размеры: дюймы

Номер нитроцепи	Шаг	Внутренняя ширина	Диаметр ролика	Общая ширина	Диаметр штифта	Высота пластины	Толщина пластины
#	Р	б1	д1	л	д2	ч3	Т
35-2*	3/8	3/16	0,200	0,885	0,141	0,346	0,050
40-2	1/2	16/5	0,312	1,220	0,156	0,469	0,060
50-2	5/8	3/8	0,400	1,531	0,200	0,585	0,080
60-2	3/4	1/2	0,469	1,921	0,234	0,709	0,094
80-2	1	5/8	0,625	2,468	0,312	0,949	0,125
100-2	1-1/4	3/4	0,750	3,007	0,375	1,188	0,156
120-2	1-1/2	1	0,875	3,772	0,437	1,425	0,187
140-2	1-3/4	1	1. 000	4,067	0,500	1,663	0,219
160-2	2	1-1/4	1,125	4,854	0,562	1,889	0,250
180-2	2-1/4	1-13/32	1,406	5,457	0,687	2,047	0,281
200-2	2-1/2	1-1/2	1,562	5,980	0,781	2,375	0,312
240-2	3	1-7/8	1,875	7,220	0,937	2,791	0,375

* Безроликовая цепь. d1 = Диаметр втулки

Трехрядная таблица

Просмотр продуктов

Размеры: дюймы

Номер нитроцепи	Шаг	Внутренняя ширина	Диаметр ролика	Общая ширина	Диаметр штифта	Высота пластины	Толщина листа
#	Р	б1	д1	л	д2	ч3	Т
25-3*	1/4	1/8	0,130	0,827	0,091	0,228	0,030
35-3*	3/8	16. 03.	0,200	1,287	0,141	0,346	0,050
40-3	1/2	16/5	0,312	1,787	0,156	0,469	0,060
50-3	5/8	3/8	0,400	2,244	0,200	0,585	0,080
60-3	3/4	1/2	0,469	2,815	0,234	0,709	0,094
80-3	1	5/8	0,625	3,610	0,312	0,949	0,125
100-3	1-1/4	3/4	0,750	4.417	0,375	1,188	0,156
120-3	1-1/2	1	0,875	5,567	0,437	1,425	0,187
140-3	1-3/4	1	1. 000	5,992	0,500	1,663	0,219
160-3	2	1-1/4	1,125	7,157	0,562	1,889	0,250
180-3	2-1/4	1-13/32	1,406	8.047	0,687	2,047	0,281
200-3	2-1/2	1-1/2	1,562	8.800	0,781	2,375	0,312
240-3	3	1-7/8	1,875	10,681	0,937	2,791	0,375

Таблица четырех нитей

Просмотр продуктов

Размеры: дюймы

Номер нитроцепи	Шаг	Внутренняя ширина	Диаметр ролика	Общая ширина	Диаметр штифта	Высота пластины	Толщина листа
#	Р	б1	д1	л	д2	ч3	Т
40-4	1/2	16/5	0,312	1,787	0,156	0,469	0,060
50-4	5/8	3/8	0,400	2,244	0,200	0,585	0,080
60-4	3/4	1/2	0,469	2,815	0,234	0,709	0,094
80-4	1	5/8	0,625	3,610	0,312	0,949	0,125
100-4	1-1/4	3/4	0,750	4. 417	0,375	1,188	0,156
120-4	1-1/2	1	0,875	5,567	0,437	1,425	0,187

* Безроликовая цепь. d1 = диаметр втулки

Таблицы размеров роликовых цепей для тяжелых условий эксплуатации

• Однорядная
• Двухрядный
• Трехрядный

Двухрядный

Просмотр продуктов

Размеры: Дюймы

Номер нитроцепи	Шаг	Внутренняя ширина	Диаметр ролика	Общая ширина	Диаметр штифта	Высота пластины	Толщина листа
#	Р	б1	д1	л	д2	ч3	Т
60H-2	3/4	1/2	0,469	2,177	0,234	0,709	0,128
80H-2	1	5/8	0,625	2,708	0,312	0,949	0,156
100H-2	1-1/4	3/4	0,750	3,255	0,375	1,188	0,189
120H-2	1-1/2	1	0,875	3,772	0,437	1,425	0,220
140H-2	1-3/4	1	1. 000	4,323	0,500	1,663	0,250
160H-2	2	1-1/4	1,125	5,122	0,562	1,889	0,283
200Х-2	2-1/2	1-1/2	1,562	6.492	0,781	2,375	0,375
240H-2	3	1-7/8	1,875	8.370	0,937	2,791	0,500

Трехрядный

Размеры: дюймы

Номер нитроцепи	Шаг	Внутренняя ширина	Диаметр ролика	Общая ширина	Диаметр штифта	Высота пластины	Толщина листа
#	Р	б1	д1	л	д2	ч3	Т
60H-3	3/4	1/2	0,469	3,204	0,234	0,709	0,128
80H-3	1	5/8	0,625	3,992	0,312	0,949	0,156
100H-3	1-1/4	3/4	0,750	4,795	0,375	1,188	0,189
120H-3	1-1/2	1	0,875	5,952	0,437	1,425	0,220
140H-3	1-3/4	1	1. 000	6,378	0,500	1,663	0,250
160H-3	2	1-1/4	1,125	7,560	0,562	1,889	0,283
200H-3	2-1/2	1-1/2	1,562	9,574	0,781	2,375	0,375
240H-3	3	1-7/8	1,875	12.354	0,937	2,791	0,500

Таблицы размеров метрических роликовых цепей

• Одножильный
• Двухрядный
• Трехрядный

Диаграмма двойной нити

Просмотр продуктов

Размеры: дюймы (миллиметры)

Номер цепи	Шаг	Диаметр ролика	Внутренняя ширина	Диаметр штифта	Высота соединительной пластины	Толщина листа	Общая ширина
#	Р	д1	б1	д2	х3	Т	л
05Б-2	0,315 (8 мм)	0,196 (5 мм)	0,118 (3 мм)	0,090 (2,31 мм)	0,280 (7,10 мм)	0,030 (0,80 мм)	0,547 (13,9 мм)
06Б-2*	3/8 (9,525 мм)	0,250 (6,35 мм)	0,225 (5,72 мм)	0,130 (3,28 мм)	0,335 (8,20 мм)	0,050 (1,30 мм)	0,921 (23,4 мм)
08Б-2	1/2 (12,70 мм)	0,335 (8,51 мм)	0,305 (7,75 мм)	0,175 (4,45 мм)	0,472 (11,80 мм)	0,060 (1,60 мм)	1,220 (31 мм)
10Б-2	5/8 (15,875 мм)	0,400 (10,16 мм)	0,380 (9,65 мм)	0,200 (5,08 мм)	0,579 (14,70 мм)	0,065 (1,70 мм)	1,421 (36,10 мм)
12Б-2	3/4 (19,05 мм)	0,475 (12,07 мм)	0,460 (11,68 мм)	0,225 (5,72 мм)	0,637 (16 мм)	0,070 (1,85 мм)	1,653 (42 мм)
16Б-2	1 (25,40 мм)	0,625 (15,88 мм)	0,670 (17,02 мм)	0,326 (8,28 мм)	0,827 (21 мм)	0,156 (3,96 мм)	2,677 (68 мм)
20Б-2	1-1/4 (31,75 мм)	0,750 (19,05 мм)	0,770 (19,56 мм)	0,401 (10,19 мм)	1,039 (26,40 мм)	0,177 (4,50 мм)	3,063 (77,8 мм)
24Б-2	1-1/2 (38,10 мм)	1. 000 (25,40 мм)	1.000 (25,40 мм)	0,576 (14,63 мм)	1,315 (33,20 мм)	0,238 (6,04 мм)	4,003 (101,7 мм)
28Б-2	1-3/4 (44,45 мм)	1.100 (27,94 мм)	1,220 (30,99 мм)	0,625 (15,90 мм)	1,444 (36,70 мм)	0,275 (6,99 мм)	4,905 (124,6 мм)
32Б-2	2 (50,80 мм)	1,150 (29,21 мм)	1,220 (30,99 мм)	0,701 (17,81 мм)	1,661 (42,18 мм)	0,276 (7,01 мм)	4,905 (124,6 мм)

*Используются прямые боковые пластины.

Тройная схема

Просмотр продуктов

Размеры: дюймы (миллиметры)

Номер цепи	Шаг	Диаметр ролика	Внутренняя ширина	Диаметр штифта	Высота соединительной пластины	Толщина листа	Общая ширина
#	Р	д1	б1	д2	х3	Т	л
05Б-3	0,315 (8 мм)	0,196 (5 мм)	0,118 (3 мм)	0,090 (2,31 мм)	0,280 (7,10 мм)	0,030 (0,80 мм)	0,767 (19,5 мм)
06Б-3*	3/8 (9,525 мм)	0,250 (6,35 мм)	0,225 (5,72 мм)	0,130 (3,28 мм)	0,335 (8,20 мм)	0,050 (1,30 мм)	1,318 (33,5 мм)
08Б-3	1/2 (12,70 мм)	0,335 (8,51 мм)	0,305 (7,75 мм)	0,175 (4,45 мм)	0,472 (11,80 мм)	0,060 (1,60 мм)	1,775 (45,1 мм)
10Б-3	5/8 (15,875 мм)	0,400 (10,16 мм)	0,380 (9,65 мм)	0,200 (5,08 мм)	0,579 (14,70 мм)	0,065 (1,70 мм)	2,074 (52,7 мм)
12Б-3	3/4 (19,05 мм)	0,475 (12,07 мм)	0,460 (11,68 мм)	0,225 (5,72 мм)	0,637 (16 мм)	0,070 (1,85 мм)	2,421 (61,5 мм)
16Б-3	1 (25,40 мм)	0,625 (15,88 мм)	0,670 (17,02 мм)	0,326 (8,28 мм)	0,827 (21 мм)	0,156 (3,96 мм)	3,929 (99,8 мм)
20Б-3	1-1/4 (31,75 мм)	0,750 (19,05 мм)	0,770 (19,56 мм)	0,401 (10,19 мм)	1,039 (26,40 мм)	0,177 (4,50 мм)	4,496 (114,2 мм)
24Б-3	1-1/2 (38,10 мм)	1. 000 (25,40 мм)	1.000 (25,40 мм)	0,576 (14,63 мм)	1,315 (33,20 мм)	0,238 (6,04 мм)	5,909 (150,1 мм)
28Б-3	1-3/4 (44,45 мм)	1.100 (27,94 мм)	1,220 (30,99 мм)	0,625 (15,90 мм)	1,444 (36,70 мм)	0,275 (6,99 мм)	7,252 (184,2 мм)
32Б-3	2 (50,80 мм)	1,150 (290,21 мм)	1,220 (30,99 мм)	0,701 (17,81 мм)	1,661 (42,18 мм)	0,276 (7,01 мм)	7.212 (183,2 мм)

*Используются прямые боковые пластины.

Таблицы размеров конвейерных роликовых цепей

• Стандарт
• Крупногабаритный (большой ролик)

Стандартный

Просмотр продуктов

Размеры: Дюймы

Нитро Цепь №	Шаг	Внутренняя ширина	Диаметр ролика	Общая ширина	Диаметр штифта	Высота пластины	Толщина листа
—	Р	б1	д1	л	д2	ч3	Т
С2040	1	16/5	0,312	0,653	0,156	0,469	0,060
С2050	1-1/4	3/8	0,400	0,815	0,200	0,585	0,080
К2060Х	1-1/2	1/2	0,469	1,150	0,234	0,709	0,125
К2080Х	2	5/8	0,625	1,425	0,312	0,949	0,156
К2100Х	2-1/2	3/4	0,750	1,716	0,375	1,188	0,187
К2120Х	3	1	0,875	2,106	0,437	1,425	0,219
К2160Х	4	1-1/4	1,125	2,685	0,562	1,889	0,281

Крупногабаритный — Таблица больших роликов

Просмотр продуктов

Размеры: дюймы

Номер нитроцепи	Шаг	Внутренняя ширина	Диаметр ролика	Общая ширина	Диаметр штифта	Высота пластины	Толщина листа
#	Р	б1	д1	л	д2	ч3	Т
С2042	1	16/5	0,625	0,653	0,156	0,469	0,060
С2052	1-1/4	3/8	0,750	0,815	0,200	0,585	0,080
К2062Х	1-1/2	1/2	0,875	1,150	0,234	0,709	0,125
К2082Х	2	5/8	1,125	1,425	0,312	0,949	0,156
К2102Х	2-1/2	3/4	1,562	1,716	0,375	1,188	0,187
C2122H	3	1	1,750	2,106	0,437	1,425	0,219

Нестандартные роликовые цепи Таблицы

• Нестандартные

Просмотр продуктов

Размеры: дюймы

Номер нитроцепи	Шаг	Ширина ролика	Диаметр ролика	Общая ширина	Диаметр штифта	Высота пластины	Толщина пластины
—	Р	б1	д1	л	д2	ч3	Т
410 (43 и 65)	1/2	1/8	0,305	0,408	0,142	0,390	0,040
415	1/2	3/16	0,305	0,468	0,142	0,390	0,040
420	1/2	1/4	0,306	0,644	0,156	0,469	0,060
520	5/8	1/4	0,400	0,742	0,200	0,594	0,080

Таблица размеров роликовой цепи

| Таблица размеров роликовых цепей

Роликовые цепи обычно используются в самых разных передачах энергии, сельском хозяйстве и промышленности. Цепь этого популярного типа представляет собой надежный механизм передачи мощности на множество различных движущихся частей. С момента своего изобретения в 1880 году конвейерное, автомобильное, пищевое и сельскохозяйственное оборудование может похвастаться этими популярными и распространенными типами цепей, обеспечивающими их работу. Эта таблица размеров роликовых цепей поможет вам найти идеальный размер роликовой цепи для вашей замены или потребностей OEM.

Одножильный | Двойная прядь | Тройной берег | Четырехполосный | Тяжелая серия синглов | Двойная тяжелая серия

Как измерить роликовую цепь

Независимо от того, строите ли вы что-то с нуля или обновляете существующий проект, определение правильного размера для вашей роликовой цепи является важным первым решением. Чтобы точно измерить роликовую цепь, вам необходимо знать общую ширину, диаметр и ширину ролика, толщину и высоту пластины.

Посмотреть ещё

Таблица размеров однорядных роликовых цепей

Как и все наши роликовые цепи, наши однорядные роликовые цепи подвергаются горячему погружению для обеспечения 100% смазки компонентов и термообработке для повышения износостойкости. Наш метод смазывания горячим погружением гарантирует, что каждая однорядная роликовая цепь будет работать с максимальной производительностью, а срок службы до износа будет максимально продолжительным. Специалисты PEER Chain с гордостью предлагают для вашего удобства высокопрочные однорядные роликовые цепи. Каждая из наших однорядных роликовых цепей предварительно натягивается в процессе производства, что эффективно сводит к минимуму первоначальное удлинение после получения продукта. Вы обнаружите, что наши однорядные роликовые цепи используются в различных областях, например, в пищевой промышленности или в качестве конвейеров. В PEER Chain мы понимаем, что время простоя может означать потерю бизнеса и прибыли. Наша однорядная роликовая цепь — это недостающее звено, которое необходимо вашей компании для обеспечения бесперебойной работы оборудования и повседневных операций.

Посмотреть страницу продукта

Деталь №	25р	35R	40R	41Р	50р	60R	80R	100р	120Р	140Р	160Р	180Р	200р	240Р
Отраслевой №	25	35	40	41	50	60	80	100	120	140	160	180	200	240
Шаг (P)	0,250	0,375	0,500	0,500	0,625	0,750	1. 000	1,250	1.500	1,750	2.000	2,250	2.500	3.000
Ширина ролика (Ш)	0,125	0,188	0,312	0,250	0,400	0,500	0,625	0,750	1.000	1.000	1,250	1,406	1.500	1,875
Диаметр ролика (R)	0,130	0,200	0,312	0,306	0,375	0,469	0,625	0,750	0,875	1.000	1,125	1,406	1,562	1,875
Высота пластины (H)	0,228	0,356	0,475	0,390	0,594	0,712	0,950	1,187	1,425	1,662	1.900	2,137	2,375	2,850
Толщина листа (T)	0,030	0,050	0,060	0,050	0,080	0,094	0,125	0,156	0,187	0,219	0,250	0,281	0,312	0,375
Диаметр пальца (D)	0,091	0,142	0,157	0,142	0,2000	0,235	0,313	0,376	0,4370	0,5000	0,563	0,687	0,781	0,937
Общая ширина (F)	0,154	0,232	0,324	0,263	0,400	0,501	0,650	0,781	1,005	1,074	1,290	1,443	1,589	1,943
Общая ширина (G)	0,185	0,277	0,406	0,334	0,488	0,601	0,803	0,950	1,174	1,267	1,459	1,659	1,825	2,179
Единица измерения (дюймы или миллиметры)	в	в	в	в	в	в	в	в	в	в	в	в	в	в
Средняя прочность на растяжение (фунты)	1 036	2 469	4 188	2 866	6 834	9 259	17 636	25 353	34 392	46 297	57 761	84 216	109 128	154 323
Средний вес на фут (фунты/футы)	0,087	0,215	0,417	0,276	0,679	0,974	1,714	2,654	3,790	4,959	6,317	8,514	10,684	16. 396

Таблица размеров двухрядных роликовых цепей

Более прочные, чем наши однорядные цепи, эти двухрядные роликовые цепи оснащены сплошными роликами, улучшающими вращение втулки и снижающими ударные нагрузки на зубья звездочки во время работы. Более того, каждый компонент двухрядной роликовой цепи подвергается термообработке для обеспечения оптимальной прочности и износостойкости в процессе эксплуатации. Нашими главными приоритетами в PEER Chain являются предоставление исключительной высококачественной продукции и 100% удовлетворенность клиентов. Чтобы гарантировать, что каждый клиент получит первоклассную двухрядную роликовую цепь, наши специалисты предварительно натягивают каждую цепь во время производства, чтобы ограничить первоначальное удлинение. Наше внимание к деталям имеет значение. Эти цепи помогают оживить работу в тяжелых условиях благодаря фантастическому сроку службы и низким затратам на техническое обслуживание. Наши двухрядные роликовые цепи рассчитаны на долгий срок службы и помогают выполнять повседневные операции независимо от отрасли.

Просмотр страницы продукта

PEER Деталь №	35-2Р	40-2Р	50-2Р	60-2Р	80-2Р	100-2Р	120-2Р	140-2Р	160-2Р	180-2Р	200-2Р	240-2Р
Отраслевой №	35-2	40-2	50-2	60-2	80-2	100-2	120-2	140-2	160-2	180-2	200-2	240-2
Шаг (P)	0,375	0,500	0,625	0,750	1.000	1,250	1.500	1,750	2.000	2,250	2.500	3.000
Ширина ролика (Ш)	0,188	0,312	0,375	0,500	0,625	0,750	1. 000	1.000	1,250	1,406	1.500	1,875
Диаметр ролика (R)	0,200	0,312	0,400	0,469	0,625	0,750	0,875	1.000	1,125	1,406	1,562	1,875
Высота пластины (H)	0,356	0,475	0,594	0,712	0,950	1,187	1,425	1,662	1.900	2,137	2,375	2,850
Толщина листа (T)	0,050	0,060	0,080	0,094	0,125	0,156	0,187	0,219	0,250	0,281	0,312	0,375
Диаметр пальца (D)	0,142	0,157	0,200	0,235	0,312	0,376	0,437	0,500	0,563	0,687	0,781	0,937
Общая ширина (F)	0,441	0,608	0,755	0,949	1,224	1,502	1,895	2,030	2,457	2,739	2,998	3,673
Общая ширина (G)	0,469	0,690	0,850	1,055	1,386	1,655	2,060	2,243	2,567	2,955	3,234	3,906
Единица измерения (дюймы или миллиметры)	в	в	в	в	в	в	в	в	в	в	в	в
Поперечный шаг (K)	0,399	0,566	0,713	0,897	1,153	1,408	1,789	1,924	2,305	2,592	2,817	3,458
Средняя прочность на растяжение (фунты)	4,938	8 377	13 668	18 518	35 273	50 706	68 784	92 594	115 522	168 433	218 257	308 647
Средний вес на фут (фунты/футы)	0,423	0,820	1,344	1,929	3,393	5,282	7,526	9,851	12,526	16. 893	21.234	32,523

Таблица размеров трехрядных роликовых цепей

Когда речь идет о тяжелых условиях эксплуатации, трехрядные роликовые цепи PEER Chain — это путь вперед. Эта трехрядная роликовая цепь сконструирована для обеспечения оптимальной производительности благодаря сплошным роликам, которые усиливают вращение на втулке. Более того, эта цепь предназначена для снижения ударных нагрузок на зуб звездочки во время использования, что в конечном итоге увеличивает срок ее службы и эффективность. Поскольку каждая из трехрядных роликовых цепей PEER Chain подвергается термообработке, они чрезвычайно прочны и обеспечивают максимальную долговечность. Наша команда с гордостью предлагает предварительно нагруженные трехрядные роликовые цепи, которые демонстрируют минимальное начальное удлинение при использовании. Эти трехрядные роликовые цепи способны выдерживать значительное давление, что делает их идеальными для применения в сельском хозяйстве, очистке сточных вод и машиностроении. Тщательно измерьте, чтобы убедиться, что вы получили правильный размер трехрядной роликовой цепи для ваших нужд.

Просмотр страницы продукта

PEER Деталь №	35-3Р	40-3Р	50-3Р	60-3Р	80-3Р	100-3Р	120-3Р	140-3Р	160-3Р	180-3Р	200-3Р	240-3Р
Отраслевой №	35-3	40-3	50-3	60-3	80-3	100-3	120-3	140-3	160-3	180-3	200-3	240-3
Шаг (P)	0,375	0,500	0,625	0,750	1.000	1,250	1.500	1,750	2.000	2,250	2.500	3.000
Ширина ролика (Ш)	0,188	0,312	0,375	0,500	0,625	0,750	1. 000	1.000	1,250	1,406	1.500	1,875
Диаметр ролика (R)	0,200	0,312	0,400	0,469	0,625	0,750	0,875	1.000	1,125	1,406	1,562	1,875
Высота пластины (H)	0,356	0,475	0,594	0,712	0,950	1,187	1,425	1,662	1.900	2,137	2,375	2,850
Толщина листа (T)	0,050	0,060	0,080	0,094	0,125	0,156	0,187	0,219	0,250	0,281	0,312	0,375
Диаметр пальца (D)	0,142	0,157	0,200	0,235	0,313	0,376	0,437	0,500	0,563	0,687	0,781	0,937
Общая ширина (F)	0,633	0,890	1,113	1. 400	1,799	2,224	2,773	2,997	3,613	4,035	4.406	5.402
Общая ширина (G)	0,677	0,975	1,207	1,506	1,965	2,338	2,974	3,194	3,691	4,251	4,642	5,638
Единица измерения (дюймы или миллиметры)	в	в	в	в	в	в	в	в	в	в	в	в
Поперечный шаг (K)	0,399	0,566	0,713	0,897	1,153	1,408	1,789	1,924	2,305	2,592	2,817	3,458
Средняя прочность на растяжение (фунты)	7 407	12 566	20 502	27 778	52 910	76 059	103 176	138 891	173 283	252 649	327 386	462 970
Средний вес на фут (фунты/футы)	0,631	1,223	2,002	2,876	5,067	7,896	11. 242	14.736	18.741	25.266	31.784	48.651

Таблица размеров четырехрядной роликовой цепи

Четырехручьевая роликовая цепь PEER Chain легко справляется с тяжелыми нагрузками. Оснащен цельными роликами, которые усиливают вращение втулки и снижают ударную нагрузку на зуб звездочки во время работы. Каждый элемент четырехрядной роликовой цепи PEER подвергается термообработке для обеспечения максимального срока службы и безупречной прочности. Эта цепь предварительно нагружена во время производства для минимального начального удлинения. Мы знаем, что любые простои оборудования снижают прибыль и производительность вашей компании. Мы здесь, чтобы поддерживать ваши операции в рабочем состоянии с помощью нашей надежной и эффективной четырехрядной роликовой цепи со 100% смазкой. Четырехрядные роликовые цепи — идеальный выбор, когда вам нужно выполнить серьезную работу. Если вам нужна помощь в точном измерении этих более крупных цепей, обратитесь за помощью к специалистам PEER Chain.

Просмотр страницы продукта

PEER Деталь №	50-4Р	60-4Р	80-4Р	100-4Р ​​	120-4Р	140-4Р	160-4Р	180-4Р	200-4Р ​​	240-4Р
Отраслевой №	50-4	60-4	80-4	100-4	120-4	140-4	160-4	180-4	200-4	240-4
Шаг (P)	0,625	0,750	1.000	1,250	1.500	1,750	2.000	2,250	2.500	3.000
Ширина ролика (Ш)	0,375	0,500	0,625	0,750	1.000	1.000	1,250	1,406	1.500	1,875
Диаметр ролика (R)	0,400	0,469	0,625	0,750	0,875	1. 000	1,125	1,406	1,562	1,875
Высота пластины (H)	0,594	0,712	0,950	1,187	1,425	1,662	1.900	2,137	2,375	2,850
Толщина листа (T)	0,080	0,094	0,125	0,156	0,187	0,219	0,250	0,281	0,312	0,375
Диаметр пальца (D)	0,200	0,235	0,313	0,376	0,437	0,500	0,563	0,687	0,781	0,937
Общая ширина (F)	1,483	1,848	2,392	2,909	3,682	3,959	4,746	5.331	5,814	7.130
Общая ширина (G)	1,550	1,955	2,526	3,063	3,832	4,152	4,920	5,547	6. 050	7,366
Единица измерения (дюймы или миллиметры)	в	в	в	в	в	в	в	в	в	в
Поперечный шаг (K)	0,713	0,897	1,153	1,408	1,789	1,924	2,305	2,592	2,817	3,458
Средняя прочность на растяжение (фунты)	28 439	37 919	70 547	117 506	155 425	213 407	267 200	336 866	436 515	617 294
Средний вес на фут (фунты/футы)	2,674	3,830	6,760	10,516	14,971	19.648	25.004	33,639	42.200	64,643

Тяжелая серия, однорядная Таблица размеров

Благодаря толстым боковым пластинам для большей прочности и долговечности, однопрядные цепи PEER Chain Heavy Series являются отличным выбором, когда вам нужно передать значительную мощность в ограниченном пространстве. Наши однопрядные роликовые цепи тяжелой серии, рассчитанные на долгий срок службы, имеют горячую смазку погружением в каждый компонент цепи. Этот процесс увеличивает износостойкость и долговечность наших однорядных роликовых цепей тяжелой серии. Более того, наши надежные роликовые цепи предварительно натягиваются в процессе производства, поэтому наши клиенты могут испытать ограниченное начальное удлинение при использовании. Сплошные ролики улучшают вращение однорядной роликовой цепи нашей тяжелой серии на втулке, а также минимизируют ударные нагрузки на зубья звездочки оборудования во время стандартных операций. Эффективная термообработка компонентов цепи PEER обеспечивает безупречную прочность и износостойкость в течение длительного времени. Позвоните инженерным экспертам PEER Chain, чтобы обсудить ваши уникальные потребности.

Просмотр страницы продукта

PEER Деталь №	25 часов	50 часов	60HR	80HR	100HR	120HR	140HR	160HR	180HR	200HR
Отраслевой №	25ч	50H	60H	80H	100H	120H	140Х	160H	180H	200ч
Шаг (P)	0,250	0,625	0,750	1. 000	1,250	1.500	1,750	2.000	2,250	2.500
Ширина ролика (Ш)	0,125	0,375	0,500	0,625	0,750	1.000	1.000	1,250	1,406	1.500
Диаметр ролика (R)	0,130	0,400	0,469	0,625	0,750	0,875	1.000	1,125	1,406	1,562
Высота пластины (H)	0,229	0,594	0,712	0,950	1,187	1,425	1,662	1.900	2,137	2,375
Толщина плиты (T)	0,040	0,094	0,125	0,156	0,187	0,219	0,250	0,281	0,312	0,375
Диаметр пальца (D)	0,091	0,2000	0,235	0,313	0,376	0,437	0,5000	0,563	0,6870	0,781
Общая ширина (F)	0,174	0,435	0,567	0,715	0,860	1,072	1,144	1,339	1,521	1,715
Общая ширина (G)	0,603	0,474	0,618	0,793	0,998	1,265	1,345	1,546	1,738	1,934
Единица измерения (дюймы или миллиметры)	в	в	в	в	в	в	в	в	в	в
Средняя прочность на растяжение (фунты)	1 160	8 157	11 905	21 495	30 424	41 447	54 895	68 784	97 444	113 759
Средний вес на фут (фунты/футы)	0,108	0,766	1,163	1,996	3,017	4. 207	5,477	7.109	9.206	12,835

Таблица размеров двойной нити Heavy Series

Если вам нужна цепь, которая может лизать и продолжать тикать, вы можете рассчитывать на нашу стандартную тяжелую двухрядную цепь! Для обеспечения максимальной долговечности эти цепи доступны с опциональной технологией Quest с цельными втулками для повышения долговечности. Одной из причин, по которой двухрядные роликовые цепи тяжелой серии PEER Chain превосходят конкурентов, является то, что каждый компонент цепи на 100 % смазан, что облегчает частое использование и обеспечивает минимальный износ. Кроме того, двухрядная роликовая цепь тяжелой серии подвергается термообработке для обеспечения максимальной долговечности, прочности и износостойкости. Каждая цепь предварительно натягивается в процессе производства, поэтому клиенты испытывают ограниченное начальное удлинение во время использования. Наша команда экспертов с гордостью предлагает эту высококачественную роликовую цепь для удовлетворения различных требований, зависящих от секций. Просто свяжитесь с нашими специалистами по роликовым цепям для получения дополнительной информации.

Просмотр страницы продукта

PEER Деталь №	60Х-2Р	80Х-2Р	100Х-2Р	120Х-2Р	140Х-2Р	160Х-2Р	180Х-2Р	200Х-2Р
Отраслевой №	60H-2	80H-2	100H-2	120H-2	140H-2	160H-2	180H-2	200H-2
Шаг (P)	0,750	1.000	1,250	1.500	1,750	2.000	2,250	2.500
Ширина ролика (Ш)	0,500	0,625	0,750	1.000	1.000	1,250	1,406	1.500
Диаметр ролика (R)	0,469	0,625	0,750	0,875	1. 000	1,125	1,406	1,562
Высота пластины (H)	0,712	0,950	1,187	1,425	1,662	1.900	2,137	2,375
Толщина листа (T)	0,125	0,156	0,187	0,219	0,250	0,281	0,312	0,375
Диаметр пальца (D)	0,235	0,313	0,376	0,437	0,500	0,563	0,687	0,781
Общая ширина (F)	1,085	1,368	1,637	2,048	2,172	2,557	2,881	3,257
Общая ширина (G)	1,132	1,427	1,763	2,233	2,369	2,764	3,346	3,475
Единица измерения (дюймы или миллиметры)	в	в	в	в	в	в	в	в
Поперечный шаг (K)	1,028	1,283	1,539	1,924	2,055	2,437	2,723	3,083
Средняя прочность на растяжение (фунты)	23 810	42 990	60 848	82 894	109 790	137 568	194 889	227 517
Средний вес на фут (фунты/футы)	2,305	3,971	5,880	8. 400	10,886	14.172	18.210	25.468

Функции роликовых цепей

Роликовые цепи выполняют четыре основные функции:

• Перемещение материалов или предметов из одного места в другое
• Для передачи мощности
• Чтобы убедиться, что действие происходит последовательно после предыдущего действия в течение определенного периода времени; то есть синхронизация
• Для изменения направления движения с прямолинейного на вращательное


Роликовые цепи имеют значительные преимущества перед ременными приводами для этих функций, поскольку они имеют очень малое проскальзывание или растяжение цепей даже при большой нагрузке и невероятно эффективны и долговечны. Наши роликовые цепи обладают исключительной прочностью и долговечностью благодаря эффективной термообработке и методам 100% смазки. Роликовые цепи идеально подходят для использования в условиях высоких нагрузок, поскольку они выдерживают даже самые сложные условия, такие как высокая и низкая температура или использование механизма «старт-стоп». Независимо от отрасли, роликовые цепи необходимы для обеспечения бесперебойной работы различных легких и тяжелых условий эксплуатации. Инвестируя в качественные роликовые цепи для ежедневного оборудования, вы, скорее всего, будете иметь стабильный и стабильный бизнес. Эти роликовые цепи также имеют практически неограниченный срок годности, если они хранятся и обслуживаются в надлежащих условиях.

Размеры роликовых цепей

Как видно из вышеприведенной таблицы размеров роликовых цепей, существует широкий диапазон размеров этой универсальной цепи. Доступны одно- и многорядные роликовые цепи с разным весом и пределом прочности на растяжение в зависимости от производственных требований для их конкретного применения. Так как цепи используются как привод и как часть конвейерной системы, разброс типоразмеров может быть весьма значительным. Цепи с меньшим шагом часто используются в приложениях с легкими и умеренными нагрузками, в то время как цепи с большим шагом используются в приложениях с более высокими нагрузками.

Размеры роликовых цепей стандартизированы в соответствии с британскими стандартами ANSI/ASME или ISO, которые предназначены для обеспечения взаимозаменяемости конструкции и размеров цепей, звездочек и приспособлений. К счастью, на PEERChain.com вы найдете множество вариантов. Перед покупкой собственной роликовой цепи очень важно определить, какой размер компонента лучше всего соответствует вашим эксплуатационным потребностям. Если вы не уверены, какая роликовая цепь лучше всего подойдет для ваших задач, просто свяжитесь с одним из наших дружелюбных экспертов.

Спецификация роликовой цепи включает ключевые значения для:

• Размер
• Шаг
• Ширина и диаметр ролика
• Средняя предельная прочность на растяжение
• Размеры стандартных роликовых цепей ANSI/ASME варьируются от 25 до 240.

Прочность на растяжение и усталостную прочность роликовых цепей

Прочность на растяжение является одним из основных параметров роликовых цепей и указывает, в частности, на допустимую нагрузку цепи до ее разрыва. Важно отметить, чем прочность на растяжение отличается от усталостной прочности, поскольку обе они используются для обозначения общей долговечности конкретной цепи. Усталостная прочность определяется как нагрузка, при которой роликовая цепь, вероятно, начнет выходить из строя после непрерывного использования в течение определенного периода времени. Таким образом, основное различие между пределом прочности при растяжении и сопротивлением усталости связано с тем, измеряется ли способность к однократной нагрузке или способность к нагрузке в течение длительного периода времени.

Если вы ищете роликовые цепи, которым можно доверять, обратите внимание на PEER Chain. Наши высококачественные материалы и исключительное обслуживание клиентов до (и после!) распродажи заставят вас вернуться. Наша основная цель — гарантировать, что вы получите именно тот продукт, который вам нужен для вашего конкретного применения. Даже если вы ищете роликовую цепь, но не знаете, с чего начать, не волнуйтесь! Наша команда опытных профессионалов здесь, чтобы убедиться, что вы найдете именно то, что вам нужно.
