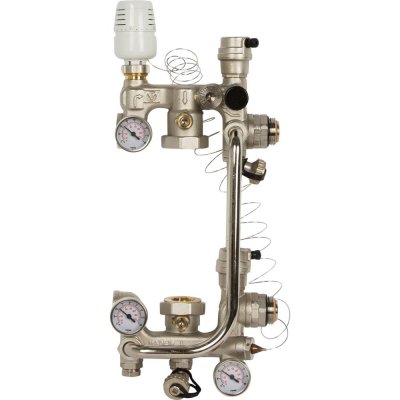

Combimix valtec инструкция: Насосно-смесительный узел VALTEC COMBIMIX. Идеология основных регулировок

цена за штуку, характеристики, фото

Предназначен для создания в системе отопления здания циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Обеспечивают поддержание заданной температуры и расхода во вторичном циркуляционном контуре, гидравлическую увязку первичного и вторичного контуров, а также позволяют регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Может использоваться в системах встроенного обогрева (теплые полы, теплые стены, обогрев открытых площадок, почвенный подогрев теплиц и парникови т.п.). Адаптирован для совместного применения с коллекторными блоками с межцентровым расстоянием 200 мм и осевым смещением 32 мм. Габариты смесительного узла позволяют располагать его в коллекторном шкафу глубиной 135 мм.

Детали

Документы:

pdfскачать

Характеристики

• Артикул

  VT.COMBI.0.180

• Тип товара

  Насосно-смесительный узел

• Бренд

  Valtec

• Рабочее давление, бар

  10

• Макс. рабочая температура, °С

  90

• Диаметр, дюйм

  1

• Длина, мм

  180

• Страна-производитель

  Италия

• Срок службы, лет

  7

• Вес, кг

  3,9

Отзывы покупателей

Сначала показывать

Андрей

Санкт-Петербург 14 ноября 2022

Не первый раз устанавливаю! Никаких нареканий. Да цена но она себя оправдывает. Никаких танцев с бубнами при монтаже и настройке. Идеальная работа и возможность регулировок по петлям. РЕКОМЕНДУЮ

Великий Новгород 29 января 2019

Работает без проблем.Достоинства: Один из самых достойных за свою цену. Советую.

Вопросы и ответы

Станьте первым, кто задал вопрос об этом товаре

• Арматура и автоматика для систем отопления
• Трубы для тёплого пола

635198

Доставим

• 27/01 после 11:00

при заказе до 27/01 до 03:00

Привезем в строительные центры

Привезем в партнерские пункты выдачи

• 29/01 после 10:00

при заказе до 27/01 до 11:59

Смотреть на карте

Сервопривод Stout (SVM-0005-230001) 230 В

Цена за шт

10 140 ₽

За баллы:

2 534,75

В корзину

635331

Доставим

• 27/01 после 11:00

при заказе до 27/01 до 03:00

Привезем в строительные центры

Привезем в партнерские пункты выдачи

• 29/01 после 10:00

при заказе до 27/01 до 11:59

Смотреть на карте

Сервопривод Meibes MK 25-32 (M66341) 220 В

Цена за шт

8 724 ₽

За баллы:

2 180,75

В корзину

635086

Доставим

• 27/01 после 11:00

при заказе до 27/01 до 03:00

Привезем в строительные центры

Привезем в партнерские пункты выдачи

• 29/01 после 10:00

при заказе до 27/01 до 11:59

Смотреть на карте

Сервопривод электротермический двухпозиционный VALTEC (VT. TE3043.0.220) нормально закрытый 220 В

Цена за шт

1 308 ₽

За баллы:

326,75

В корзину

635332

Доставим

• Сегодня

Привезем в партнерские пункты выдачи

• 29/01 после 10:00

при заказе до 27/01 до 11:59

Смотреть на карте

Сервопривод Meibes (M66341.37) с термостатом и выносным датчиком LED индикация 230 В

Цена за шт

19 142 ₽

За баллы:

4 785,25

В корзину

610867

Доставим

• 27/01 после 11:00

при заказе до 27/01 до 03:00

Привезем в строительные центры

Привезем в партнерские пункты выдачи

• 29/01 после 10:00

при заказе до 27/01 до 11:59

Смотреть на карте

Сервопривод Stout (SVM-0015-230017) с датчиком 230 В

Цена за шт

25 804 ₽

За баллы:

6 450,75

В корзину

610868

Доставим

• Сегодня

Смотреть на карте

Сервопривод электротермический Stout (STE-0010-230001) нормально закрытый 230 В

Цена за шт

1 550 ₽

За баллы:

387,25

В корзину

Насосно-смесительный узел VALTEC Combi (VT. COMBI.0.180) для теплого пола без насоса (монтажная длина насоса 180 мм) в Санкт-Петербурге представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить насосно-смесительный узел VALTEC Combi (VT.COMBI.0.180) для теплого пола без насоса (монтажная длина насоса 180 мм) в интернет-магазине Петрович в Санкт-Петербурге.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар насосно-смесительный узел VALTEC Combi (VT.COMBI.0.180) для теплого пола без насоса (монтажная длина насоса 180 мм) действительны в Санкт-Петербурге.

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.

Системы отопления (водяное отопление) — Блог о строительстве и ремонте

Системы отопления (водяное отопление)

Оборудование VALTEC решает все проблемы с комплектацией системы отопления. Благодаря отработанной технологии производства и монтажа, технической поддержке, широкому ассортименту оборудования, материалов и инструмента работа с нашей продукцией покажется вам простой и увлекательной. Созданные специалистами VALTEC технические и учебные пособия покажут, как избежать ошибок при подборе и монтаже комплектующих, предотвратят неприятные ситуации и их последствия. Хорошим подспорьем при выборе проектного решения может стать Альбом типовых схем систем отопления. Продуманные разработчиками схемы снабжены пояснениями и подробной спецификацией с указанием количества требуемых элементов и их артикулов. Это позволит вам, не задумываясь составить смету проекта и оформить заказ в торговой сети VALTEC.

Схема комбинированного отопления VALTEC.

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC. Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного узла для теплого пола

На современном рынке особое внимание следует уделить насосно-смесительным узлам для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» рассчитан на регулировку температурного режима до 60 градусов Цельсия, «Овентроп» до -90. При выборе изделия следует обратить внимание на уровень допустимого давления. В первом случае это 10 бар, во втором — 6,9.0003

Краткое сравнение

Oventrop удобен в бане или бане, используется для быстрого прогрева помещений. Производители рекомендуют производить укладку труб под большой слой бетона. VALTEC исключает наличие насоса в упаковке. Oventrop готов предложить водяные теплые стены и другие интересные решения, используемые вместе с теплыми полами, позволяющие добиться оптимального режима в здании.

Смесительно-смесительные узлы для теплого пола VALTEC радуют большим количеством насадок, дополнительной автоматикой, что очень удобно для создания системы «умный дом». Для более подробного ознакомления ниже рассмотрены краткие характеристики устройств.

VALTEC COMBIMIX: основные характеристики

COMBI — коллекторный агрегат, оснащенный термостатической головкой с отдельным погружным термодатчиком. Конструкция оборудована расходомерами и ручными вентилями для регулировки нагрева жидкости, автоматическими воздухоотводчиками и дренажем.

Смесительно-смесительные узлы для теплого пола VALTEC характеризуются следующими параметрами:

— Сечение коллекторов — 1 дюйм (25,4 мм).

— Количество форсунок — 12.

— Сечение труб ¾ дюйма, резьба наружная, соединение по стандарту Евроконус.

— Температурный режим воды в системе — до 90°С, давление — до 10 бар.

— Длина насосной системы 18 см.

— Пределы установки температуры — 20-60°С.

— Коэффициент пропускной способности — 2,75 м3/час.

Эксплуатационные характеристики

Агрегаты насосно-смесительные для теплого пола предназначены для создания системы циркуляции труб с низким температурным режимом жидкости. Регулировка комфортного микроклимата осуществляется путем управления подачей жидкости и подачей в обратку, соотношением контуров.

Эксплуатация смесительных узлов осуществляется в системе обогрева полов, стен, открытых площадок, теплиц и тепличного грунта. Конструкции используют совместно с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный узел для теплого пола имеет небольшие размеры, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Установка позволяет увеличить интенсивность прохождения жидкости в петлях пола и снизить температурный режим до установленного уровня. Этому способствует смешивание ее с охлажденной водой, поступающей из петель системы «теплый пол». Система COMBI рассчитана на тепловую нагрузку до 20 кВт.

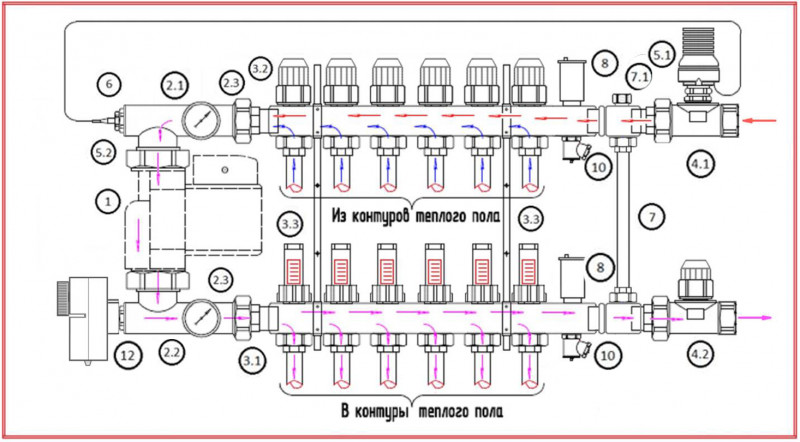

Сборный шкаф имеет распределитель, подключенный к узлу подключения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещены балансировочные клапаны с поплавковым счетчиком для согласованной работы витков. При отсутствии балансировки между петлями жидкость будет проходить по короткому пути, игнорируя длинные повороты.

Нагретая жидкость поступает в насосно-смесительный узел теплого пола VALTEC через вентиль термостата. Установка головки датчика температуры позволяет добиться автоматической регулировки клапана (открытие/закрытие). Поддержание заданного нагрева жидкости соответствует установленному уровню нагрева системы «теплый пол» (20-60°).

На обратке коллектора расположены регулировочные вентили для подключения сервоприводов, которые позволяют управлять температурным режимом в помещениях с помощью реле. Регулировка осуществляется вручную колпачками, входящими в комплект.

Назначение блока

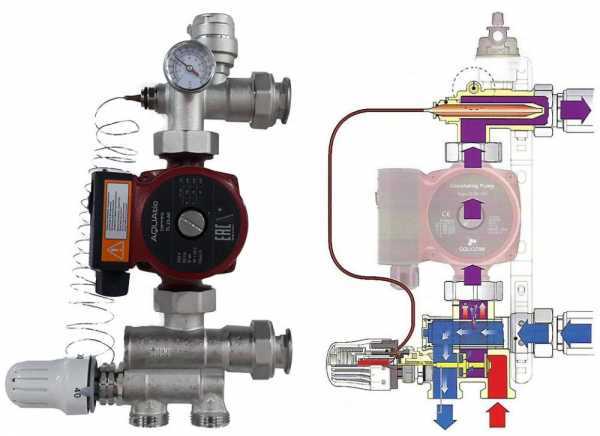

Насосно-смесительный узел системы теплых полов предназначен для смешивания воды из радиаторной системы с холодной жидкостью, поступающей из контуров системы «теплый пол». Он перемещается с помощью циркуляционного насоса. Из агрегата жидкость проникает в подающий коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, нагревая здание, и возвращается в коллектор. Из обратки холодная жидкость проходит через узел, цикл повторяется.

Температурный контроль

Для контроля температурного режима на входной части агрегата размещен регулирующий клапан с термоголовкой. Схема насосно-смесительного узла для теплого пола указывает на наличие выносного датчика температуры, размещенного перед подающим коллектором. Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров клапан автоматически закрывается в узел горячего теплоносителя. Когда вода остывает, клапан открывает доступ к горячему теплоносителю. Это позволяет обеспечить постоянную температуру на выходе из установки.

Для регулировки расчетного соотношения между нагретой и холодной жидкостью, поступающей на вход насоса, предусмотрены два ручных балансировочных клапана. Насосно-смесительный узел для теплого пола, своими руками установленный, имеет первый вентиль на коллекторе обратки. Он позволяет регулировать объем теплоносителя, поступающего в смесительный узел. Второй вентиль устанавливается на выходе из агрегата, перед патрубком подключения к обратному контуру радиаторов. Он помогает регулировать объем нагретой жидкости, поступающей в агрегат.

Если режим установлен правильно, клапан термостата занимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды в агрегат. Настройка облегчает взаимосвязанную работу отопительного контура с другими комнатными системами. При отсутствии балансировки насосно-смесительного узла для теплого пола ВАЛТЕК КОМБИМИКС прокачивает через себя больше жидкости, чем требуется по расчету, забирая ее из других систем.

Необходимость термостата

Для автоматического регулирования температуры комнатные реле подключаются к сервоприводам коллектора. При поддержании комфортного микроклимата в помещении отопление не производится, вентиль на коллекторе закрыт. Если температура ниже установленной, термостат подает питание на сервопривод, и труба открывается. При закрытых петлях срабатывает байпасный клапан агрегата, жидкость циркулирует через байпас меньшего диаметра, предотвращая перегрузку насоса.

Принцип работы COMBI.S

Для работы с датчиком погоды VT.K200.M разработан насосно-смесительный узел для теплого пола VALTEC COMBI.S. Вместо термоголовки клапанной жидкости установлен аналоговый сервопривод, работающий от контроллера по расписанию. Для внешних температурных условий предусмотрен соответствующий подогрев теплоносителя. Это влияет на редкое срабатывание комнатного термостата при открытии окна или дверей. Подогрев пола позволяет поддерживать точный расчетный уровень, исключая колебания вокруг заданных значений от максимального (при открытом приводе) до минимального. Комфортность микроклимата имеет более высокий уровень.

В узлах COMBI.S температурный режим теплоносителя определяется контроллером по заданному пользователем графику и данным датчиков измерения уровня нагрева жидкости и воздуха. К аналогичному устройству относится насосно-смесительный узел для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить прохождение жидкости на обратку. Часть его поступает из контура подачи. Обратным проходом поток охлаждаемой жидкости разделяется на 2 части, подходя к насосной системе и основному блоку. Соотношение подачи на насос и подачи регулируется клапанами. Если скорость обратного потока не соответствует заданным параметрам (клапаны коллектора закрыты), срабатывает перепускной клапан, необходимый для постоянного расхода жидкости, циркулирующей через насос. Внешний контроль за работой агрегата осуществляется погодозависимыми термостатами.

Блоки Oventrop

Система предназначена для размещения низкотемпературных контуров отопления помещения с принудительной циркуляцией. Основной задачей устройства является добавление жидкости из обратки.

Классификация узлов:

— Переливно-запорная группа («Мультиплекс» ФЗБ, ВКЭ и ВЗБ).

— Серия Turntable («Мультиблок» ТФ и ФЗБ).

— Угловое исполнение аппаратов («Мультиблок» Т, «Мультифлекс» Ф ВКЭ и Ф ЗБУ).

— Проходной тип устройств («Мультиблок» Т).

— Группа соединительная («Мультифлекс» ФЗ СЕ, ВСЕ и Ф ЗБУ).

— Насосно-смесительная серия (Regulflower).

Характеристика узлов

Строительные параметры:

— водоснабжение — 3,5 м3/ч;

— Мощность — 90 Вт;

— температурный режим в питающем контуре 50-95 градусов Цельсия;

— предел рабочего давления — 6 бар;

— регулировка температурных режимов — от 20 до 50 градусов Цельсия;

— напряжение — 230 В/50 Гц.

Агрегаты используются в системе теплого пола и в отдельных насосных станциях Oventrop. В первом случае они подключаются к металлической гребенке для теплого пола (например, модель Regufloor H), что позволяет совмещать радиаторное и панельное отопление.

Для децентрализованной нормализации температурного режима в подающем контуре используется установка Regufloor H. Его работа обеспечивает автоматическую работу в зданиях площадью до 200 м2 и потребление тепловой энергии около 75 Вт/м2.

Особенности конструкции

В комплект входят основные элементы:

— Клапаны трехходовые, снабженные соединительной резьбой М 30х1,5 мм сечением 2 см.

— Термостат с накладными датчиками и теплопроводящим цоколем.

— Энергосберегающий циркуляционный насос со встроенным регулятором мощности.

— Термостат с максимальным ограничением для поддержания оптимального микроклимата. №

Для создания погодозависимого регулирования используется серия Oventrop серии Regufloor HW. Устройство поставляется готовым к быстрому подключению. Он позволяет подключать от 2 до 12 контуров и используется при подключении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделить системы напольного отопления и трубы радиаторов с помощью теплообменника. Регулирующий клапан расположен на входе первого контура. Параметры температуры задаются с помощью погружных датчиков во вторичном контуре

Все насосно-смесительные блоки имеют положительные отзывы потребителей — обе фирмы прошли испытания и соответствуют основным требованиям по быстроте монтажа и надежной работе.

Несколько калефикаций для терра-радиант Валтек и чувство месурадорс-де-кабал, д’эквилибри

Предварительные требования к системе Valtec

Специфика установки Valtec для нагревания терра-радиант avantatges d’aquest tipus de Circuits d’Aigua.

• Gràcies a material d’alta qualitat, elements de subjecció duradors, es garanteix un funcionament fiable.
• Дополнительные компоненты, не соответствующие модульным требованиям, исключающие риск возникновения ошибок.
• Производитель материалов, необходимых для обеспечения герметичности.

Instruccions de càlcul

Per deenvolupar correctament un projecte de col·locació d’un terra càlid, caldrà fer un càlcul preliminar dels Principles indicadors, centrant-se en els seus valors mitjans.

Instal·lació feta per tu mateix d’un terra escalfat per aigua

S’han de tenir en compte diversos factor, com ara el paper del sòl d’aigua com a main tipus de calefacció el seu ús com a font дополнительный de calor. Com que un detallat per a l’autoexecució és un procés complex, a la pràctica s’utilitzen parametres promediats.

Эскема соединения соединений Valtec

• Номинальная мощность 90–150 Вт/м2. Es seleccionen valors més alts per a Habitacions amb nivells d’humitat elevats.
• Quan es calcula el pas de col·locació, cal centrar-se en el rang de 15 a 30 cm. Amb aquest indicador, la potència de calefacció específica té una relació proporcional inversa. Это директор, com més gran sigui el pas, menys potència.

  Esquema tèrmic-mecànic de la bomba de mescla
• Tot I Que amb Un Diametre Gran de Canonades, hi passa una quantitat mes gran de refrigerant, el gruix de la regla serveix de limitador per a aquest indicador, cosa que no es recomana massa gran per no crear una carrega exceriva al terra. Per tant, estenen en compte les canonades Valtec изготавливает современные сетчатые полиэфиры и переработанные антифузионные материалы, диаметром от 16 до 20 мм, и другие аксессуары Valtec s’utilitzen com a peces de connexió.

Després de determinar els parametres clau, es pot desenvolupar un esquema en què es determini la col·locació més racional de canonades a una escala correcta. Després d’Això, es calcula la seva longitud total. Al mateix временные, эс planteja на себе situaran ла unitat де бомбамента я mescla I els элементы управления.

Коммунтар и коллекционер?

Распределительный блок Valtec està muntat. La canonada calenta ja té install·lats comptadors de Cabal. Hi ha capçals tèrmics a la línia freda, però és возможных дие эль producte només tingui sortides per connectar dispositius де контроля температуры. Estan protegits per taps de plastic. Изготовитель позволяет установить три автоматизи- рованных устройства: термическое и сервоприводное.

Cal соединительные элементы alguns petits al grup de col·leccionistes:

1. A la dreta, les valvules de high estan connectades als tubs. El conjunt inclou 2 unitats.
2. Un dispositiu flotant està connectat a les valvules per a la descàrrega d’aire.
3. Les vàlvules de drenatge es connecten oposades a les obertures d’aire a la part inferior de les canonades.
4. Els extrems de la pinta es tanquen amb taps.

Recomanem: Com triar un material per a un sòl d’aigua tèbia?

Уна бомба де циркуляция и уна вальвула де трес или взносы соеденены с отдельным коллектором. Aquests dispositius es venen per separat. Es connecten a l’esquerra del Bath on entra el refrigerant fred. Utilitzeu accessoris roscats de llauto.

Els Circuits freds i calents s’eliminen de les canonades metalliques connectades a una caldera o estufa. Es connecten mitjançant una derivació a la sortida del grup de collections. Внутренние цепи устанавливают бомбу циркуляции с датчиком температуры.

El rotàmeter s’ajusta en provar el sistema de calefacció. S’ha d’eliminar el pou de termo del dispositiu. Amb l’anell vermell, la maniga superior, ajusteu el rotàmeter a zero.

Després, utilitzant el mateix maniga, la vàlvula s’instal·la a o per a Habitacions grans, a o per апартамент Petites. Per fixar els parametres del rotàmetre, l’anell inferior es gira a la dreta fins que s’atura.

Torneu a col·locar la tapa protectora al lloc original. És возможно дие эль cabalímetre нет tingui ип anell де retenció. En aquest cas, la velocitat d’ompliment de la canonada s’estableix sense fixar-la. Регулятор La funció de la vàlvula s’ha de comprovar.

Дополнительные коллекторы «Valtek» для нагревания терра-радиант с установкой в ​​систему жидкого нагревания. Эль-хладагент горшок ser farcit d’aigua, антиконгелант и гликоль, который не замораживает температуру baixes. Si no s’utilitza el sistema de calefacció, no cal buidar el refrigerant.

Номер цепи блока распределения, состоящий из 3 и 12 единиц. Sical, es pot connectar оборудовать дополнительным оборудованием для увеличения емкости потока хладагента в наборах для жилых помещений.

La pinta es fixa a la paret o es col·loca en un armari de collections. El Fabricant ofereix una garantia de 10 anys per l’equip. Els center de serveis es troben в Санкт-Петербурге, Москва. La unitat servirà durant més de 50 anys.

Si cal, es pot canviar el rotàmetre или el capçal tèrmic sense apagar el sistema de calefacció. Quan s’utilitza un termòstat programmable, el funcionament de la unitat de control de calefacció per terra radiant es pot во время термального перехода через электронику.

Us recomanem: Comtriar un plastificant per a un terra càlid?

YouTube ha repost amb un error: l’accés no s’ha configurat. API-интерфейс YouTube не может быть использован без доступа к проекту 268921522881 или отключен. Активный посетитель https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 в настоящее время проверяет. Si heu activat aquesta API недавнее, espereu uns minuts perquè l’acció es propagui als nostres sistemes i torneu-ho a provar.

Аналогичные публикации
• Com funciona l’automatització de la calefacció per terra radiant?
• Состав полиэстрового покрытия для сияющей земли?
• Как подключить канонады PEX для нагревания радиантной земли?
• Коммунтар и сборщик для земли?
• Com connectar una vàlvula de mescla per a calefacció per terra radiant?
• Характеристика Quines té la calefacció per terra radiant Aura?

Característiques clau de la unitat de mescla

Per tal que el Circuit d’aigua instal·lat funcioni eficaçment, расчетная коррекция всей системы и установочная коррекция unitat de mescla de terra Valtec d’acord amb les disposicions que es Reflecteixen a les instruccions дополнительный комплект.

Esquema de connexió de la unitat de mescla a diferents tipus de calefacció

Parametres de la unitat de mescla de la bomba:

• la secció transversal de les canonades és ¾», коллекторы 1″;
• hi ha 12 canonades de derivació en el disseny;
• эль-система бомбометания фа 18 см де лларг;
• el règim de Temperature de l’Aigua escalfada al sistema es manté fins a 90°С;
• максимальное давление: 10 бар;
• рендимент — 2,75 м3/ч.

  Especificació de la bomba Valtec i la unitat de mescla

Les canonades tenen un fil extern amb connexió Eurocone.

Бомба в смесителе для нагревания терра-радиант

Funcionalitat

Основной объект установки для бомбометания и установки для установки температуры хладагента в контуре aigua mitjançant l’ús de la barreja d’aigua de la línia de retorn. Així, la calefacció per terra radiant funciona òptimament sense escalfar-se.

Элементы обслуживания сегментов, включаемые в соединение Комбинация:

Дополнительные сегменты, используемые органами для настройки, эль-нус:

Es permet connectar un nombre il·limitat de calefbranques COMVALIX ambi una potència total no superior a 20 кВт

• una valvula d’equilibri al Circuit secundari, que proporciona la barreja en la proporció requerida de portadors de calor de les canonades de subministrament i retorn per garantir la Temperature especificada;
• vàlvula d’equilibri i tancament del chain primari, ответственный субминистерства по количественному учету aigua calenta necessària a la unitat. Us permet tancar completament el flux, si cal;
• Vàlvula de derivació per obrir una derivació addicional per garantir el funcionament de la bomba quan totes les valvules de control estan tancades.

Эль-диаграмма соединения с расходом на аренду в расчете на возможность соединения эль-номбре requerit de branques de calefacció per terra a la unitat de bombament i mescla amb un consum total d’aigua no superior a 1,7 м3 / ч. El càlcul Mostra Que Un доблесть аналогична кабаль-дель-хладагента amb уна diferència де температуры 5 ° C соответствует una potència де 10 кВт.

У нас есть различные соединения, объединяющие несколько подразделений в единую сеть, а также рекомендаемые несколько блоков выбора линии Valtec и обозначение VTc.594, així com VTc.596.

Коллектор Armari

Важные детали в системе эскалфата для aigua és determinar on s’ubicarà l’armari del Коллектор. Per col·locar-lo a la paret, heu de fer un forat de 60 cm per 40 cm, de 12 cm de profunditat. Instal·lem un armari en aquest nínxol en el qual col·locarem definitivament una unitat de mescla Valtec per a calefacció per terra radiant. La unitat de mescla és l’element main de la calefacció per terra radiant, en què es barregen aigua calenta de la caldera i aigua freda del sistema de circulació inversa.

Regula la Temperature i el Cabal de l’aigua calenta, Connecta els Circuits. Tots els dispositius de control i mesura necessaris s’instal·len en aquesta unitat, amb la seva ajuda semper podeu mantenir la Temperature configurada i emmagatzemar la calor de la vostra llar. Quan instal·larem l’armari, serem els primers a fixar els extrems d’aquelles canonades que subministren aigua calenta i que envien aigua a la caldera per escalfar-les. Una canonada per a terres càlids ha de ser feta de material fiables i respectuosos amb el mediambient, per a Valtec pot ser multicapa, de polietilè o metall-plastic (la mida estàndard és de 1,6 см в диаметре). Материалы Aquests es caracteritzen для ла Сева durabilitat i elasticitat, сын bastant сопротивления, амб уна superfície llisa. Segons les seves característiques, són tèrmicament conductors, no es corroixen. Triar una canonada per a un terra càlid no és una tasca fàcil. Ara hi participen un nombre suficient de Fabricants, peròles canonades Valtek s’han demostrat positivament. Duraran molt de temps: uns 50 anys.

Algorisme d’instal·lació

Un cop finalitzat el preliminar de tots els components, comença directament la instal·lació del Sol Calent, que implica el pas de dedivers etapes.

Предварительный выбор корпуса коллектора. Allotja un modul format for un block de col·lectors i una unitat de mescla de bombes amb vàlvules de bola, mitjançant les quals es realitzarà la connexió al Circuit d’alta Temperature.

Preparació del pla de planta. Si hi ha иррегулярные важные вещи, es prenen mesures per eliminar-les. L’opció més eficaç és una solera rugosa.

Esquema de connexió de la unitat de bombament i mescla al terra càlid

Fixació al llarg del perímetre de la cinta amortidora, que serveix com a element que compensa la возможное расширение regla que es produeix quan s’escalfa. Es fixa a les parets de manera que després d’acabar hi ha un excedent que estalla abans d’instal·lar el sòcol.

Equips per a l’aïllament tèrmic mitjançant la collocació al terra anivellat de plates de poliestirè expandit am b bosses de muntatge, sota les quals es colloca la impermeabilització, si cal.

Un esquema desenvolupat previament serveix de guia per a la disposició posterior de les canonades.

Càlcul de calefacció per terra radiant

Abans de connectar un sòl càlid segons l’esquema desenvolupat, cal fer un càlcul preliminar. Podeu fer un càlcul aproximat en els passos següents:

1. Определитесь с коллекционером. Ла-Майория-де-ле-Вегадес-эс-Мунта-аль-центр-дель-Терра.
2. Intenteu представитель esquemàticament la disposició de les canonades de calefacció per terra radiant, observant la information següent: en un pas de 15 см, es gasten 6,5 метра канонады на метр квадрата канонады, ла долгота канонады но ха де superar els 100 метров, els contorns tots seran aproximadament iguals.
3. Decidim les imatges de tots els contorns i, вообще, podem procedir a la install·lació.

A més, no oblideu fer càlculus termics de l’edifici. Hi ha moltes calculadores ja готовит Интернет. Si la perdua de calor a l’habitació no supera els 100 Вт на квадратный метр, el sol càlid no requerirà dispositius de calefacció addicionals.

Personalització

Для соединения канонадов с коллекторами, использования канонадов для канонадов в соответствии с заданной долготой, калибровки для xamfranar и установки сжатия.

Es difícil realitzar un càlcul detallat a casa, per tant, cal estudiar les instruccions, que detallen la configuració de la unitat de bombament i mescla en una seqüencia determinada.

• Es retira el cap tèrmic.
• В соответствии с клапаном равновесия вторичных резервов, емкостью и расчетом по формуле.

  Варианты взносов за единицу смеси

kνb = kνt {[(t1 — t12) / (t11 — t12)] — 1},

на kνt — коэффициент = 0,9 rendiment de la vàlvula;

t1 — температура основного субминистерского округа Айгуа, °С;

t11 — температура контура вторичного субминистерства хладагента, °С;

t12 — температура айгуа-де-ла-канонада-де-реторн, °С.

El valor de kνb calculat s’ha d’establir a la valvula.

• Конфигурация режима работы, определяющая значение клапана, производного от конфигурационного значения, максимальное значение перепада давления 0,6 бар.
• Per tal que la calefacció per terra radiant funcioni de manera eficient, s’ajusta la velocitat de la bomba requerida.
  Per fer-ho, cal determinar el valor del cabal del refrigerant al sistema de Circuits secundaris, així com les perdues de pressió que apareixen als Circuits situats després de la unitat.

  Equip de la unitat de mescla Valtec

Расход G2 (кг/с) определяется по формуле:

G2 = Q / [4187 • (t11 — t12)],

на Q és la potència tèrmica total del Circuit d’Aigua connectat a la unitat de mescla, J / s;

4187 [Дж/(кг • °С)]: тепловая мощность айгуа.

Для расчетов по расчету гидравлического давления. В соответствии с определением скорости бомбы, установленной в соответствии с прерывателем, расчетами сегментов индикаторов, использованием номограммы, которая требует дополнительных инструкций для создания структуры теплоносителя для радиантной земли.

Esquema de connexió de Circuits de Calefacció per terra radiant

• Es realitzen Operations per ajustar la vàlvula d’equilibri al Circuit primari.
