Что такое выключатель проходной: Как правильно подключить проходной выключатель | Схема подключения переключателя

Выключатель проходной (перекрестный) трехлинейный белый

Акция -2%

Описание Характеристики Отзывы0

Проходные выключатели предназначены для совместного подключения к сети и управления светом сразу из нескольких мест. Это удобно при освещении длинных помещений и лестниц сложной формы. При такой схеме подключения свет включается в начале помещения одним выключателем, а выключается другим в конце коридора. При этом исчезает необходимость возвращаться обратно, чтобы выключить освещение.

Для управления освещением может использоваться несколько выключателей (от 2 и более), причём они не могут быть подключены к стандартной проводке.

Проходные выключатели могут применяться со всеми основными разновидностями ламп:

·       стандартные лампы накаливания;

·       энергосберегающие лампы;

·       люминесцентные лампы с электронным балластом;

·       светодиодные лампы и ленты;

·       галогеновые лампы всех видов (как 220В, так и низковольтные).

Сенсорные проходные выключатели могут работать со сбоями при использовании светодиодных ламп и лент и люминесцентных устройств мощностью до 18 Вт. Некорректное поведение ламп может проявляться в их мигании при отключенном питании. Установка LED-адаптера устранит эту проблему.

Особенности проходных выключателей:

1.     Управление сразу из нескольких мест. Совместное подключение нескольких выключателей позволит включать и выключать свет в помещении, находясь вне его. Это полезно для помещений большой площади, а также длинных коридоров и лестниц.

2.     Сенсорное управление. Чувствительная сенсорная панель устройства реагирует на малейшее прикосновение, но игнорирует случайные потоки воздуха.

3.     Светодиодная подсветка. В тёмное время выключатель не потеряется из вида благодаря голубым светодиодам, встроенным в корпус. Во время включения цвет подсветки меняется на красный.

4.     Автоматическое отключение при обрыве цепи. Выключение при перегорании лампочки.

ВНИМАНИЕ!
Монтируется в квадратную монтажную коробку 86*86 см (смотрите в разделе аксессуары).

Вес:
200 гр.
Цвет:
белый
Конструктор:
Нет
Количество линий нагрузки:
3
Дистанционное управление:
Нет
Светодиодная подсветка:
Да
Индикация состояния включено/выключено:
Да
Максимальная нагрузка на линию:
1000 Вт
Количество подключаемых пультов ДУ:
8
Рабочее напряжение:
110-250 В (переменный ток 50-60Гц)
Сила тока:
5 А
Степень защиты:
IP20
Собственная потребляемая мощность:
≤0.
1 мВт
Срок службы:
100000 переключений
Метод крепления контактов:
винтами
Условия эксплуатации:
температура -10~50℃, влажность ≤95%
Установка:
в квадратную монтажную коробку 80х80х50
Метод крепления выключателя:
винтами
Материал корпуса:
термостойкая электротехническая пластмасса
Материал лицевой панели:
стекло OptiWhite

Схема проходного выключателя | схема подключения с 2-х мест

Проходные выключатели нашли применение в схемах электроснабжения различных помещений.

Это могут быть и производственные помещения, и офисы, частные дома, квартиры. Везде, где нужно управлять одним источником света с разных мест, обычно с 2-х, там и применяют проходные выключатели.

Кому нужна только схема подключения проходного выключателя, то сразу и приведем ее:

Изменив состояние любого из выключателей (включив или выключив), мы изменим состояние лампы на противоположное.

Дальше объясним работу этой схемы и рассмотрим другие особенности применения и монтажа в квартире проходных выключателей.

Содержание статьи:

  • 1 Схема проходного выключателя
  • 2 Как подключить проходной выключатель одноклавишный
    • 2.1 Схема соединений
  • 3 Управление освещением с трех и более мест
  • 4 Недостатки

Схема проходного выключателя

На схеме проходной выключатель обозначается как коммутационный двухпозиционный переключатель:

Принцип работы данного переключателя похож на работу тумблера. Он имеет два положения, при этом общий контакт подключен всегда к одному из двух выходов. Нейтральное положение не предусмотрено.

Поэтому в проходном выключателе всегда есть только три контакта с обратной стороны. Это один вход и два выхода. У обычных выключателей два контакта — вход и выход.

Проходной выключатель можно использовать как простой обычный, для этого используют только два контакта из трех. Из обычного выключателя сделать проходной не получится.

Часто проходной выключатель называют переключателем, что правильно, но уже все привыкли к названию выключатель.

Внешне его можно отличить по двум треугольникам, расположенным вертикально вниз и вверх на клавише включения.

Не перепутайте с перекидным (перекрестным) переключателем, там треугольники расположены горизонтально и смотрят в разные стороны.

Внутри проходной выключатель выглядит, как показано на рисунке:

Здесь виден и общий контакт и два рабочих. Как видно вход расположен на одной стороне с одним из выходов, а второй выход находится на противоположной стороне один. Так что когда будете прозванивать контакты, то не всегда вход и выходы на разных сторонах.

Как подключить проходной выключатель одноклавишный

Необходимость применения проходного выключателя возникает в тех помещениях, где возвращаться к входному выключателю не получается. Это, например, длинный коридор в офисе или дома с дверьми в разные комнаты, на входе включил свет и при входе в нужную комнату выключил свет другим выключателем. Или проходишь на второй этаж по лестнице и включил свет на одном этаже, а выключил на втором.

Одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Основной режим работы проходных выключателей — это управление одним источником света с 2-х мест. Для монтажа такой системы понадобится трехжильный кабель и два проходных одноклавишных выключателя.

Фаза проходит через оба выключателя и попадает на лампочку. Поэтому всегда на одном из проводов между переключателями есть фаза, помните об этом во время ремонта.

Схема соединений

Для правильного монтажа обязательно прозвоните контакты переключателя и найдите общий контакт и выходы. Как сказано выше, они могут быть на разных сторонах.

Схема переключателя может находиться на корпусе с обратной стороны, обозначаться контакты на корпусе могут по-разному: цифрами, буквами, стрелочками. Поэтому лучше прозвонить контакты измерительным прибором, чтобы не ошибиться.

Пример. Устанавливаете тестер в положение прозвонки (звуковой сигнал при замыкании щупов) или в измерение сопротивления с минимальным диапазоном.

Находите общий контакт, для этого на любой контакт ставим один щуп, а второй щуп по очереди ставим на два других контакта. И при этом клавишей включения меняем состояние переключателя на противоположное и видим на экране тестера значение сопротивления около нуля. Если так и есть, то нашли общий контакт, если нет, то повторяем измерения с другим контактом.

На общий контакт подключаем 3-х жильный кабель и именно тот провод, по которому идет фаза. Другие два провода из кабеля подключаем к двум другим контактам.

Другой трехжильный кабель из распределительной коробки подключаем на второй проходной выключатель по схеме. Здесь общий контакт выключателя будет подключен к проводу, который идет на лампу.

В распределительной коробке соединяем провода согласно схеме подключения проходных выключателей.

Обязательно. При любых работах с электропроводкой и электрооборудованием обязательно обесточьте этот участок помещения, путем выключения автомата возле счетчика, отвечающего за этот участок проводки.

Управление освещением с трех и более мест

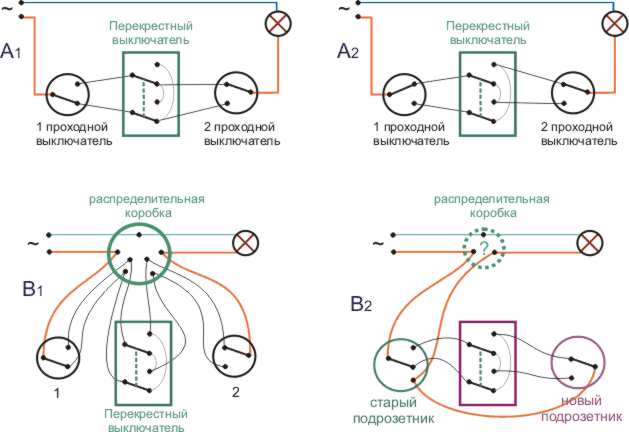

Если нужно собрать схему для управления освещением с 3-х мест или более, в качестве третьего выключателя должны подключаться перекрестные (промежуточные) выключатели.

Схема подключения промежуточного выключателя для управления с 3-х мест

Когда мест управления светильником больше трех, то в цепь подключают еще один перекрестный выключатель для 4-х мест, для пяти мест берут еще один перекрестный переключатель и т.д. Эти все перекрестные выключатели подключаются между двумя проходными.

Одноклавишные перекрестные выключатели имеют 4 клеммы для подключения проводов.

На клавишах промежуточных выключателей, так же как и у проходных могут быть нанесены по два треугольника, но тут они располагаются относительно друг друга не вертикально, а горизонтально.

Недостатки

  1. Никогда не знаешь в каком положении клавиши переключателя фаза проходит, а в каком нет. И при замене лампочки в светильнике не знаете есть фаза на патроне или нет, нужно отключать автомат питания.
  2. При увеличении количества лампочек или переключателей увеличивается и расход кабеля, к проектированию схемы нужно подходить разумно.
Описание автоматического выключателя

| Принцип работы

Вы когда-нибудь включали фен и вдруг бум… Половина вашего дома сейчас в темноте без электричества?! Затем вы подходите к ящику, где держите фонарики, и находите электрический распределительный щит, который обычно спрятан где-то за дверью или в вашем подвале, и вы находите один выключатель, который выглядит иначе, чем другие, и щелкаете им, и волшебным образом… у тебя снова свет! После этого вы знаете, что лучше не включать этот фен, когда все остальное подключено одновременно… но почему это?! Что на самом деле стало причиной того, что это произошло? Ну… сработал автоматический выключатель!

Сегодня мы рассмотрим, что такое автоматический выключатель, зачем он нужен и как он работает!

Основная электрическая цепь

Электрические устройства, машины и приборы окружают нас повсюду. Их всех объединяет то, что для работы им требуется электроэнергия. В очень упрощенном виде электрическую цепь можно изобразить следующим образом: электрический ток проходит от источника питания по токопроводящим проводам к объекту, который нуждается в нагрузке, например к двигателю вашего фена, и обратно к источнику питания. .

Основной автоматический выключатель

Автоматический выключатель представляет собой электромеханическое устройство, предназначенное для защиты электрических установок, используемых в электрических распределительных щитах.

Он работает, прерывая электрический ток, когда он превышает расчетные ограничения, что предотвращает подачу энергии к нагрузкам и повреждение цепи.

Другими словами, если электрический ток, подаваемый от источника питания к вашему фену, превышает заданное значение для вашего автоматического выключателя, устройство сработает, прервав подачу тока.

Принцип работы автоматического выключателя

Проще говоря, автоматический выключатель в основном работает как автоматический выключатель, который имеет базовое значение тока, отключая цепь, в которой он был установлен, всякий раз, когда это значение превышено!

Важно отметить, что для правильной работы автоматических выключателей необходимо безошибочное определение параметров цепи и составляющих ее компонентов!

Предохранитель изобретения

Первое упоминание об устройстве, отключающем ток из-за какой-то проблемы, датируется более 100 лет и было сделано в патенте Томаса Эдисона , изобретателя лампы накаливания.

В то время Эдисону нужен был способ защитить систему освещения, которую он продавал в большие города. Для этого он предложил устройство, защищающее сеть от возможных коротких замыканий и перегрузок, и назвал его предохранителем!

Предохранитель — это защитное устройство, используемое для защиты от перегрузки по току, короткого замыкания и перегрузки. Он состоит из трубки с металлическим сплавом внутри, обычно выводами, которые при перегрузке нагреваются и ломаются, предотвращая короткие замыкания!

При таком нагреве металлический сплав внутри предохранителя плавится, что приводит к прерыванию подачи питания в цепь. Чтобы снова работать, предохранитель должен быть заменен, что приводит к ненужному труду, затратам и перерывам!

Этот тупик был разрешен более чем 40 лет спустя изобретателем по имени Хьюго Стоц .

Изобретение автоматического выключателя

В 1923 году компания Stotz выпустила на рынок первое компактное устройство, сочетающее в себе функции тепловой и магнитной защиты, произведенное в Мангейме, Германия. Это был первый коммерческий автоматический выключатель!

Он и его команда, ища идею замены предохранителя, разработали гениальное изобретение: устройство, которое имело компонент, который при нагревании сжимался и приводил в действие отключающий механизм, но при охлаждении мог снова включаться .

Вот и родился автоматический выключатель!

С тех пор компании постоянно совершенствовали эту технологию, и сегодня существует несколько моделей автоматических выключателей, таких как однополюсный , двухполюсный , трехполюсный и даже четырехполюсный автоматический выключатель !

Они используются во многих типах и размерах для использования в различных приложениях, от жилых до крупных промышленных систем.

Конструкция автоматического выключателя

Теперь, чтобы понять, как работает автоматический выключатель, давайте сначала посмотрим на поперечное сечение устройства, на котором показаны основные части и конструкция автоматического выключателя.

Основной автоматический выключатель состоит из:

1) клеммы

2) неподвижный контакт

3) защелка

4) простой переключатель

5) электромагнит (медная катушка)

6) (и/или) биметаллическая полоса

7) другая клемма 90 003

Принципы отключения автоматического выключателя

Этот автоматический выключатель имеет два различных принципа отключения для защиты цепи: Томас Эдисон!)

– исполнение защиты по принципу электромагнита , от короткого замыкания.

Давайте посмотрим, как они работают:

Когда автоматический выключатель находится во включенном положении, ток может течь от нижней клеммы через биметаллическую пластину к катушке электромагнита , к подвижному контакту , через стационарный контакт и выход на верхнюю клемму.

1) Тепловая защита

В этом термомагнитном автоматическом выключателе тепловая и электромагнитная защита работают параллельно по принципу, аналогичному перемещению коммутационной тяги.

Тепловая защита: биметаллическая пластина нагревается от тока.

Если ток в цепи превысит определенный уровень, полоска будет изгибаться, перемещая рычажный механизм переключателя и, следовательно, подвижный контакт, разрывая его соединение с неподвижным контактом, вызывая разрыв цепи.

2) Защита от короткого замыкания

Параллельно с медной катушкой идет электромагнитная защита.

Электромагнит намагничивается, когда электричество проходит через клеммы. Чем больше ток, тем больше электромагнитная сила.

Когда ток достигает небезопасного уровня при прохождении через эту катушку, электромагнит становится достаточно сильным, чтобы сдвинуть внутри нее небольшую катушку, которая также сдвинет рычажный механизм переключателя, подвижный контакт, тем самым разорвав цепь.

В отличие от предохранителей, после устранения проблем, вызвавших срабатывание автоматического выключателя, вы можете переключить его обратно во включенное положение, и ваша цепь снова будет защищена.

На рынке представлено множество современных автоматических выключателей. Они могут быть гораздо более точными и могут двигаться на гораздо более высоких скоростях, однако они также намного дороже!

Резюме

Подводя итог тому, что мы сегодня узнали:

– Автоматический выключатель – это защитное устройство. Его основная функция заключается в прерывании тока в условиях отказа или перегрузки, предотвращая серьезные повреждения.

— Автоматические выключатели, используемые в энергосистемах, бывают различных типов и размеров для различных применений, от жилых до крупных коммунальных и промышленных систем.

Миниатюрный автоматический выключатель содержит тепловую защиту, которая приведет к разрыву цепи в случае перегрева, и электромагнитную защиту из-за короткого замыкания.

– Автоматические выключатели являются важными устройствами в современном мире и важным элементом безопасности для вашего дома и многих других коммунальных и промышленных приложений!

Как работают автоматические выключатели.

Простое объяснение

Автоматический выключатель является важной частью любой электрической системы. Автоматические выключатели защищают дома от различных опасностей, связанных с электричеством (таких как неисправность или перегрузка), и отключают питание всякий раз, когда электрический ток становится небезопасным. Помните то время, когда все отключалось, когда у нас было подключено много электроинструментов, а также радио, рабочие фары и зарядные устройства? Бинго! Мы можем работать с ними регулярно, но многие из нас не понимают , как работают автоматические выключатели . Вы когда-нибудь задумывались, как все это делают автоматические выключатели? Продолжайте читать эту статью, чтобы раскрыть ответ!



Что такое автоматический выключатель

Автоматический выключатель — это тип электрического выключателя, предназначенный для защиты цепи путем нагрева и отключения питания, когда уровни тока превышают безопасные величины и становятся опасными. Это поможет предотвратить повреждения, травмы и даже пожар! Существует много типов автоматических выключателей, функции которых различаются в зависимости от спецификаций и требований к данной конструкции.



Некоторые случаи, когда автоматический выключатель обеспечивает защиту, включают короткое замыкание и перегрузку. Перегрузка цепи может возникнуть в сценариях, когда слишком много приборов или электроинструментов, как упоминалось ранее, подключено к одной цепи. Короткое замыкание может произойти, когда электричество течет по пути, для которого он не предназначен.



Как работают автоматические выключатели?

Теперь мы рассмотрели, что такое автоматический выключатель и почему он так важен для нас. Как они работают? Чтобы понять, как работают автоматические выключатели, нам нужно сначала поговорить об основах электричества!



Как работает электричество и что такое электрическая цепь

Большинство из нас зависит от электричества и не может представить себе жизнь без него, пока мы не пытаемся жить вне сети. Несмотря на это, не все из нас понимают, как работает электричество.



Вы, наверное, помните из уроков естествознания, что вся материя состоит из атомов, и внутри этих атомов содержатся электроны. Электричество — это поток электрического заряда от одного атома к другому. Электричество, которое мы используем, называется вторичным источником энергии, потому что оно вырабатывается из первичного источника энергии, такого как природный газ или уголь.



При работе с электрическими цепями полезно знать некоторые основные термины. ампер (ампер) используются при измерении электрического тока, протекающего по цепи. Вольт — это величина давления (напряжения) в электрической цепи. Электроны могут проходить практически через все, но то, насколько легко они проходят, называется сопротивлением . Когда измеряется сопротивление, это делается с использованием единиц измерения, называемых Ом. Электрическая мощность измеряется с использованием ватт , что вы получите, умножив общее количество вольт на количество ампер.



Электрическая цепь всегда содержит источник питания с положительной и отрицательной клеммами. Источник питания выталкивает электроны через проводник, представляющий собой материал, пропускающий электрический ток, например медный провод. Ток течет от источника к нагрузке (то, что вы питаете), а затем обратно к источнику в постоянном цикле.



Базовая конструкция автоматического выключателя

Автоматические выключатели прерывают подачу электрического тока, когда он превышает заданную величину, и именно здесь вступают в игру номинальные параметры автоматического выключателя. Автоматические выключатели оцениваются в зависимости от величины тока, который они могут безопасно проводить, и величины, которую они могут безопасно отключить. Существует несколько типов автоматических выключателей, но все они, как правило, имеют общие компоненты.



Корпус

Корпус представляет собой внешнюю оболочку автоматического выключателя, обычно состоящую из формованных изоляционных материалов. Это защищает компоненты внутри и все, что находится снаружи гидромолота, в случае возникновения опасности.



Клемма

Клемма представляет собой металлический блок с выступающим снаружи болтом. Сюда подключаются провода, по которым проходит электрический ток от источника питания, через выключатель и к нагрузке.



Рычаг

Рычаг (переключатель) соединен с расцепителем и позволяет включать и выключать выключатель. При срабатывании автоматического выключателя рычаг располагается посередине, чтобы быстро определить, какой из них требует устранения неполадок.



Контакты

Контакты представляют собой два куска металла, которые перемещаются, замыкая или размыкая (разрывая) цепь. Один контакт крепится к исполнительному механизму, а другой подключается к основной панели.



Приводной механизм

Приводной механизм представляет собой металлический рычаг внутри автоматического выключателя. Один конец прикреплен к рычагу, а другой к контакту. Когда рычаг переворачивается, исполнительный механизм сжимает контакты или разводит их.



Расцепитель

Расцепитель — это часть, которая сообщает выключателю, когда следует автоматически отключиться в случае перегрузки, короткого замыкания или неисправности.



Как же тогда работает автоматический выключатель?

Когда рычаг автоматического выключателя находится в положении «включено», он позволяет электричеству свободно проходить от источника питания (как правило, от электрического щита или сети) через расцепитель, контакты и через верхнюю клемму к питать нагрузки в цепи.



Биметаллическая пластина термомагнитного расцепителя перегревается в таких случаях, как перегрузка, что приводит к ее изгибу и размыканию цепи (автоматическое отключение питания). Во время неисправности или короткого замыкания электромагнитная сила заставляет контакты внутри автоматического выключателя размыкаться, отключая выключатель и отключая питание в цепи с проблемой.



Каковы наиболее распространенные причины срабатывания автоматического выключателя?

Автоматические выключатели срабатывают и прерывают подачу питания при обнаружении проблемы в цепи. Какие потенциальные опасности могут вызвать срабатывание автоматического выключателя?



Цепи с перегрузкой: Цепи с перегрузкой являются наиболее частой причиной срабатывания автоматических выключателей. Это происходит, когда в одной цепи слишком много нагрузки, и все требует большей нагрузки, чем цепь может безопасно выдержать.



Короткое замыкание: Короткое замыкание происходит, когда «горячий» и «нейтральный» провода соприкасаются друг с другом. Это может быть опасно и выделяет много тепла, что приводит к срабатыванию выключателя. Это может быть вызвано многими вещами, такими как плохое соединение, и обычно вы чувствуете запах, когда это происходит!



Всплески замыкания на землю: Подобно короткому замыканию, выбросы замыкания на землю возникают, когда «горячий» контакт соприкасается с землей или металлом коробки, соединенной с землей. Это вызывает всплеск электричества, превышающий уровень, который цепь может безопасно выдержать, и отключает автоматический выключатель.



Дуговое замыкание: Дуговое замыкание — это искра, которая может возникнуть из-за ослабленных клемм или плохого соединения. Дуга вызовет срабатывание выключателя AFCI для предотвращения перегрева и возгорания.



Что вы можете сделать?

Имейте в виду, что многие распространенные причины срабатывания выключателя можно предотвратить. Знайте, сколько нагрузок у вас потребляет мощность от одной и той же цепи, следите за тем, чтобы она не превышала безопасного значения. Многие из этих причин могут быть вызваны плохим соединением, неисправной проводкой или старым оборудованием. Всегда целесообразно перепроверить, чтобы убедиться, что все детали надежно закреплены, чтобы автоматический выключатель не пришел на помощь в первую очередь!



Заключение

Автоматические выключатели предназначены для защиты наших электрических цепей от опасности, вызванной опасностью поражения электрическим током, например перегрузкой цепи. Они разработаны с рейтингом, который говорит нам, какой электрический ток этот выключатель может безопасно выдержать или отключить. Существует много видов выключателей, но большинство выключателей имеют некоторые общие компоненты. Рама защищает то, что находится внутри, клемму, к которой подключаются провода, рычаг для включения или выключения выключателя (и показывая нам, когда выключатель сработал), контакты, которые перемещаются, чтобы размыкать или замыкать цепь, приводные механизмы и расцепители. Все части работают вместе, и когда количество электрического заряда превышает безопасное количество, они прерывают ток. Многие опасности, связанные с электричеством, можно предотвратить, поэтому ВСЕГДА дважды проверяйте, чтобы в одной цепи не было слишком много нагрузок, и ищите любые ослабленные соединения или устаревшее оборудование! Присмотревшись повнимательнее, автоматические выключатели — это очень круто! Тот факт, что они помогают уберечь нас от травм или пожара, является лишь дополнительным бонусом.
