Нужно ли в квартире ставить розетки с заземлением ?| ichip.ru

20.03.2020

Автор: CHIP

1 звезда2 звезды3 звезды4 звезды5 звезд

Нужно ли в квартире ставить розетки с заземлением ?

Современные розетки выпускают с третьим контактом для подключения заземления. Нужны ли они в квартире или можно пользоваться по старинке розетками без заземления?

Большинство современных розеток выпускают с третьим контактом для подключения заземляющего проводника. Нужны ли они в доме или можно по старинке пользоваться розетками без заземления? Мы расскажем, чем полезно подведение заземления к розетке, и какие условия должны быть соблюдены, чтобы оно нормально работало в вашем доме.

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому,

заземление розеток должно быть в каждом доме.

Но возникает вопрос: какие условия должны быть соблюдены, чтобы заземление розеток работало исправно?

Покупка
Укладываем проводку в доме: как правильно выбрать кабель?

Что нужно для нормальной работы розетки с заземлением?

Для того, чтобы все розетки с заземлением могли спасти от поражения током, необходимо, чтобы другие элементы системы исправно работали:

Проводка должна иметь третий провод заземления (желто-зеленый).
В щитовой должна быть отдельная заземляющая шина, к которой будет присоединен заземляющий провод проводки.

В подвале многоквартирного дома должна быть организована заземляющая шина, к которой проводом присоединится шина из щитовой, а также кабель, отходящий от подстанции.
И, наконец, на подстанции должен быть хороший контур заземления с сопротивлением не более 4 Ом. Если вы живете в частном доме, то вам достаточно иметь свой контур заземления.

При соблюдении всех этих условий заземление в розетках будет работать исправно.

Если в проводке только два провода (фаза и ноль), монтировать розетки с заземлением не имеет никакого смысла.

Какие розетки с заземлением купить?

Производителей, изготавливающих розетки огромное множество, и в России можно найти как откровенно некачественные, которые сгорают при первой же нагрузке, так и хорошие, но недешевые, которые будут служить владельцу годами. Мы приводим список лучших производителей розеток с заземлением на наш взгляд — их продукция отличается качеством и надежностью в работе:

LEGRAND
SCHNEIDER ELECTRIC
GIRA
IEK

Siemens
ABB
BERKER

У каждого производителя можно найти модели, подходящие по дизайну и стоимости.

Что нужно для организации проводки:

Чем штробить стены под проводку: выбираем инструмент
6 способов найти скрытую проводку под штукатуркой

Теги розетки

Автор

Антон Гладышев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

виды, отличительные особенности и правила подключения

Благодаря электричеству в домах есть свет, вода и отопление, люди имеют возможность пользоваться множеством бытовых приборов, которые значительно повышают качество жизни. Вместе с тем ток представляет огромную опасность, если возникает аварийная ситуация в процессе эксплуатации подключенной к цепи техники и оборудования. Устранить риск поражения разрядом электричества позволит грамотно установленная розетка с заземлением. Чтобы правильно и безопасно выполнить монтаж, не нужны профессиональные навыки и приспособления. Достаточно набора домашних инструментов и начальных знаний в области физики.

Содержание

Что такое заземление
Какую роль играет
В чем разница между заземлением и занулением
Отличительные особенности розетки с заземлением
Когда запрещено подключать заземление к розеткам
Как правильно выбрать розетку
Монтаж розетки с заземлением
Как узнать, есть ли заземление в розетке
Установка накладного варианта
Подключение внутреннего варианта
Подключение проводов
Проверка правильности подключения
Двойная розетка
Основные ошибки при изготовлении заземляющего контура

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+), который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Отличительные особенности розетки с заземлением

Внешнее отличие розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

напряжение — 220-250 В;
сила тока — 8 А, 16 А;
мощность — 3,6 кВт, 7,2 кВт;
крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

Внешнее отличие розеток с заземлением состоит в наличии по бокам гнезда металлических пружин, которые контактируют с клеммами штекера. Пружины выведены на находящийся посередине между фазой и нулем третий контакт, к которому присоединяется заземляющий кабель.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
Наличие перемычки между нулевой и заземляющей линией.
Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
Мощность. Хороший вариант — двухгнездное устройство на 16 А.
Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

мультиметр;
отвертка;
стальные рейки;
плоскогубцы;
кусачки;
нож;

Если нужно спрятать кабель в стену, необходима болгарка и перфоратор. Работать следует, стоя на диэлектрическом коврике.

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

Визуально проверить подключение третьего желто-зеленого провода.
Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

Наметить место крепления гнезда и кабеля.
Подвести провода.
Разобрать корпус устройства, ослабить болты.
Зачистить и подсоединить жилы к контактам.
Прикрутить основание к поверхности.
Собрать розетку, проверить прочность ее фиксации.

Открытую проводку можно спрятать в трубах, пластиковых каналах, пустить по струнам или изоляторам.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

Провести разметку.
Сделать штробы и отверстие для монтажной коробки.
Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
Проложить кабель, выведя его из отверстия на 15-20 см.
Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
Подключить жилы к контактам.
Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

монтажная коробка;
соответствие проводов и клемм;
целостность линии к контуру;
прочность крепления корпуса;
надежность фиксации крышки.

Если в корпусе имеются дополнительные опции, они должны быть подключены к фазе.

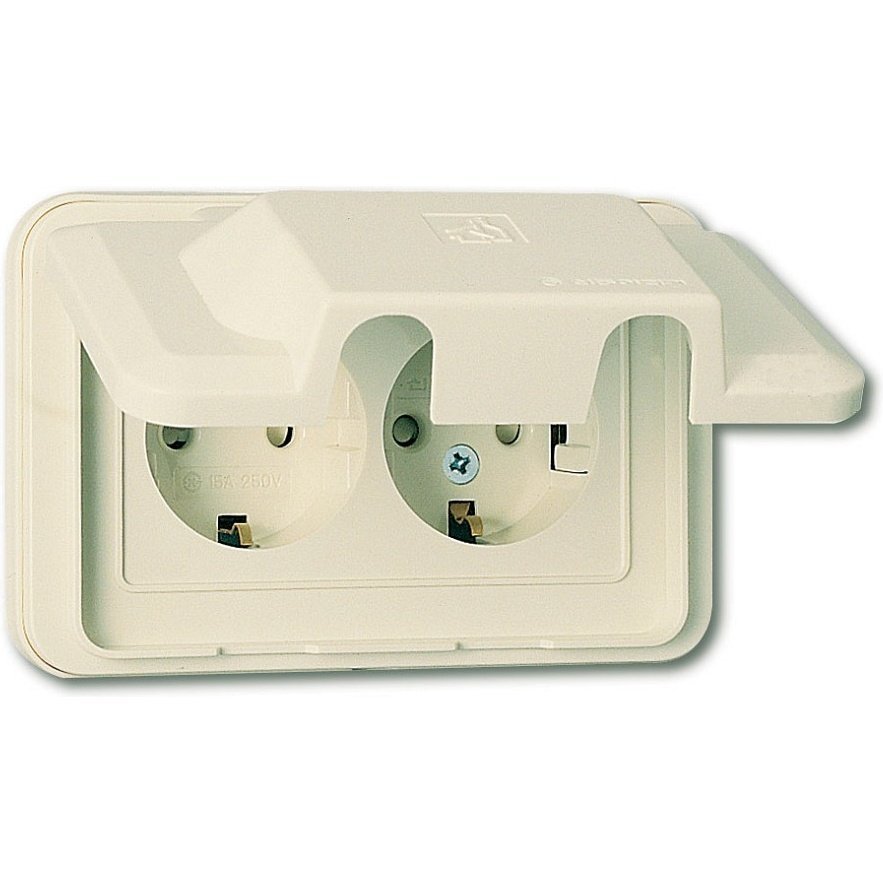

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Основные ошибки при изготовлении заземляющего контура

Наиболее распространенные ошибки при монтаже:

отсутствие электродов, связывающих рамку с грунтом;
использование чрезмерно малых изделий, неспособных принять ток утечки;
применение болтовых и сварочных соединений, не обработанных краской или герметиком;
прокладка медного кабеля недостаточного сечения.

Избежать ошибок можно, если предварительно ознакомиться с требованиями подключения электроустановок.

Незаземленные и заземленные розетки — Canadian Home Inspection Services

В чем разница между двумя типами розеток?

Современные заземленные розетки на 120 В, также называемые розетками, в Северной Америке имеют небольшую круглую заземляющую прорезь, расположенную по центру под двумя вертикальными прорезями для горячего и нейтрального напряжения, и обеспечивают альтернативный путь для электричества, которое может отклоняться от сети. прибор.

С начала 1960-х годов согласно большинству электротехнических норм требуется, чтобы провод заземления был проложен ко всем розеткам и приборам. До этого большая часть проводки состояла всего из двух проводов (горячий и нейтральный).

Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклоняться от прибора или продукта, чтобы безопасно вернуться к выключателю или блоку предохранителей и выйти из здания в основное заземляющее соединение.

Если дом был построен до 1960 года, в нем, вероятно, есть по крайней мере несколько незаземленных розеток с двумя штырями, хотя некоторые из них могли быть заменены на заземленные розетки. С 1962 года Национальный электротехнический кодекс требует трехштырьковых розеток для всех новых домов.

Большинство бытовых электрических розеток подключены к цепям 120 вольт. Если по проводу проходит больше энергии, чем это, риск неисправности увеличивается. Вот почему перегружать розетки, подключая слишком много приборов, — плохая идея… и еще больший риск, если вы перегружаете незаземленную розетку.

Следите за износом проводов и их защитной изоляции. Короткое замыкание в розетке в сочетании с незаземленными розетками, обычно встречающимися в старых домах, является рецептом потенциального возгорания и травм.

Почему важны розетки с заземлением?

Чтобы понять почему, вы должны понять, что делает заземленная розетка. Две вертикальные прорези представляют собой как «горячий», так и «нейтральный» провод. Заземляющий провод в заземленной розетке подключается к нейтральному вертикальному слоту. Почему избыточность? Он действует как отказоустойчивый. Если что-то пойдет не так с розеткой, например, короткое замыкание, электричество просто безопасно пройдет по заземляющему проводу обратно к панели. Без заземляющего провода это электричество может попасть в такие материалы, как ткани, расположенные рядом с розеткой, или в очень незадачливого человека.

Можно ли просто заменить розетку с двумя розетками на розетку с тремя розетками?

Замена розетки с двумя розетками на розетку с тремя розетками без замены электропроводки может служить, казалось бы, подходящей розеткой для трехконтактных приборов; однако это «обновление» потенциально более опасно, потому что розетка будет казаться заземленной, и будущие домовладельцы могут никогда не узнать, что их система не заземлена. По эмпирическому правилу, если в здании все еще используется проводка с ручкой и трубкой, это скорее всего что любые трехгнездовые розетки незаземлены .

Как можно безопасно обновить незаземленные розетки?

Модернизация электрической системы может быть выполнена одним из следующих способов:

Установите розетки с тремя разъемами и подключите их так, чтобы они были правильно заземлены. Это означает, что все новые розетки потребуют прокладки нового провода от розетки обратно к главной панели. Это самый дорогой вариант.
Установите распределительную коробку рядом с главной панелью (к распределительной коробке должен быть постоянный доступ). Проводники заземления оборудования в распределительной коробке должны быть правильно подключены к проводнику заземления оборудования, размер которого соответствует цепи, которая заканчивается на заземляющей шине на вспомогательной панели или нулевой шине на главной панели, чтобы гарантировать, что этот метод соответствует нормам. Новая проводка может быть проложена от распределительной коробки к розеткам, требующим модернизации. Распределительная коробка — это правильный способ «сращивания» проводов без какой-либо заботы о безопасности. Этот вариант также является дорогостоящим для интеграции.

Установите прерыватели цепи замыкания на землю (GFCI). Они могут быть установлены выше по течению или непосредственно на выходе. Это хороший вариант для незаземленных розеток, расположенных во влажных помещениях, таких как ванные комнаты, кухни или гаражи. Розетка по-прежнему будет незаземленной, но GFCI автоматически «отключит» цепь (отключив электрический ток) в случае скачка напряжения. GFCI являются приемлемой заменой, потому что они защищают от поражения электрическим током даже при отсутствии заземления, но могут не защитить устройство с питанием. Кроме того, розетки с защитой от перенапряжений могут не работать эффективно с устройствами защиты от перенапряжения. Незаземленные розетки с защитой GFCI должны быть обозначены этикетками, которые поставляются с новой розеткой, с надписью: «Оборудование не заземлено». На сегодняшний день это самый популярный и экономичный метод обеспечения безопасного подключения приборов, требующих заземления.

Нужно ли заменять каждую розетку на GFCI или только первую в цепи?

Первая розетка в цепи обеспечивает защиту всех розеток выше по потоку. Однако важно отметить, что необходимо правильно определить, какая розетка находится первой в цепи.

Также имейте в виду, что многие электрические устройства могут быть подключены к незаземленной розетке: небольшие кухонные приборы, лампы, радиоприемники и т. д.

теперь разрешена одна розетка холодильника. Кодекс был пересмотрен, чтобы более четко указать, что требование применяется только к емкостям, предусмотренным 26-712 (d) (i) для холодильников на кухнях. Требование не распространяется на холодильники, установленные в других местах.

Во всяком случае, запомните это:

Вы НЕ МОЖЕТЕ заземлить незаземленную розетку без прокладки нового провода.
Каждая отдельная незаземленная розетка должна быть обновлена отдельно.
УЗО
могут быть установлены на первом выходе в цепи и обеспечат некоторую защиту от сбоев, но не защищают приборы и не работают эффективно с устройствами защиты от перенапряжения. Эти розетки ДОЛЖНЫ быть обозначены как «Нет заземления оборудования».
Наймите лицензированного электрика, чтобы он выполнил работу должным образом.

Для получения дополнительной информации о ЗАЗЕМЛЕННЫХ цепях, пожалуйста, обратитесь к нашей статье, нажав здесь

рисков незаземленного Vs. Заземленные электрические розетки

Опубликовано 8 января 2019 г. | by Orange Electric

В Orange Electric нашим главным приоритетом при выполнении любых бытовых или коммерческих электромонтажных работ всегда будет безопасность. Ремонт и установка электрооборудования предполагают работу с летучим и потенциально опасным элементом, если обращаться с ним неправильно, и результаты здесь могут быть очень рискованными, а также дорогостоящими.

Мало того, что мы уделяем большое внимание нескольким аспектам безопасности при работе в любой области вашего дома или бизнеса, мы также можем предоставить экспертную помощь в тех областях, с которыми вы сталкиваетесь ежедневно. Одна из распространенных проблем в этом мире связана с незаземленными электрическими розетками: что такое заземленные розетки по сравнению с незаземленными, каковы риски последних и как их заменить?

Базовая конфигурация

Многие люди слышали о заземленных и незаземленных розетках, хотя они могут знать их под разными названиями: трехштырьковая и двухштырьковая. Вы когда-нибудь замечали эти два типа конфигурации и задавались вопросом, какова цель третьего, круглого отверстия в нижней части розеток с тремя штырями?

Это так называемые розетки с заземлением, и разница заключается в том, что отверстие внизу. Это отверстие подключено к так называемому заземляющему проводу, и у него есть определенные цели, о которых мы поговорим ниже. Кроме того, имейте в виду, что этот третий контакт также увеличивает электрическую мощность и улучшает другие области, не связанные с безопасностью.

Назначение заземляющего провода

Заземляющие провода в первую очередь предназначены для защиты розетки и прилегающей территории в случае перегрузки или скачка напряжения. Если через эту розетку проходит кратковременный заряд (технический термин для перегрузки), заземляющий провод перенаправляет заряд на себя или «на землю». Розетка способна безвредно отводить электричество, не создавая угрозы безопасности и не повреждая другие провода.

Риски незаземленных розеток

Таким образом, незаземленные розетки содержат только два контакта, расположенных друг напротив друга. Эти розетки были стандартом в течение многих лет, но в 1960-х и 1970-х годах они начали постепенно заменяться розетками с заземлением, которые были и безопаснее, и лучше с точки зрения электрической емкости.

Риск незаземленной розетки прост: без заземляющего провода перегрузки или другие скачки напряжения могут свободно следовать за своим током, куда бы он их ни привел.
