Анкерный болт - принцип действия. Виды анкеров


Если надежность – это один из принципов вашей работы и одно из главных качеств тех строительных конструкций, которые вы создаете для себя или для своих заказчиков, вам будет полезна эта статья.

Вам нужно прикрепить к стене из бетона или кирпича балку, мебель, металлическую или деревянную конструкцию, оборудование? Вы хотите быть уверены, что сделанное простоит долгие годы и выдержит нужную нагрузку? Тогда имеет смысл тщательно подойти к выбору крепежа. Неверно выбранный крепёж поставит под угрозу прочность крепления, вашу репутацию, а то и безопасность людей!

В наше время мастера традиционно используют две группы крепежа: дюбеля и анкерные болты. Принцип действия этих двух крепежных элементов сходный и дальше мы его подробно разберем на примере анкерного болта с гайкой.

Анкерный болт: принцип действия

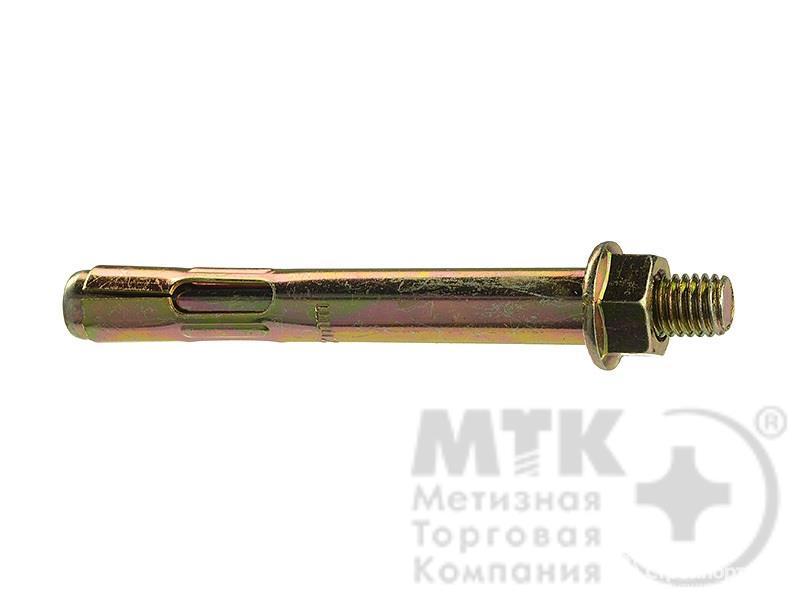

Обычный анкерный болт состоит из распорной втулки, винта с конической хвостовой частью и фланцевой гайки.

Изготовлен анкерный болт из стали с цинковым антикоррозийным покрытием или из нержавеющей стали.

Как работает анкерный болт? В просверленное отверстие в бетоне или кирпиче забивается анкер, после чего гайка закручивается до упора накидным, разводным или рожковым ключом.

Что происходит при затягивании гайки? Гайка при закручивании подтягивает винт, коническая хвостовая часть винта втягивается во втулку, распирает и прижимает её к стенкам отверстия, тем самым надежно расклинивая крепежный элемент в отверстии. Эта расклиненная часть втулки удерживает анкер в стене, причем как при боковой нагрузке «на срез», так и при продольной нагрузке «на вырыв». Принципы действия других видов анкерных болтов – аналогичные.

Виды анкерных болтов по конструкции и назначению:

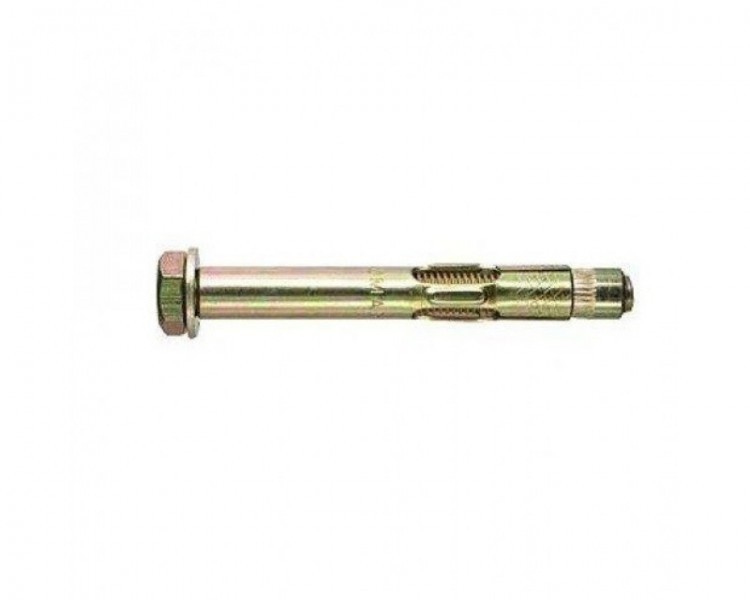

  • Анкерный болт с гайкой или «шестигранником». Для крепления конструкций, в том числе тяжелых, к стенам, полам и потолкам.

  • Анкерный болт с крюком или кольцом.

    Для подвешивания к потолку люстр, детских качелей и спортивных снарядов.

  • Рамный дюбель. В его состав входит винт с резьбой и потайной головкой, разжимная втулка и клиновидная гайка. Применяется для крепления рам окон и дверей к стенкам проемов.

  • Забивной анкер. Короткая втулка с внутренней резьбой забивается в отверстие вровень с поверхностью, втулка расклинивается бородком и в нее вкручивается болт подходящей длины. Забивной анкер применяют для крепления к стенам и потолкам труб, коробов, воздуховодов.

  • Анкер-клин. Для сквозного монтажа закладных под гипсокартон, реек и других несъемных конструкций. В просверленное отверстие через прикрепляемый элемент вставляется анкер, который сначала забивается молотком по шляпку, а затем забивается собственно клин вровень со шляпкой.

  • Потолочный анкер. Состоит из металлического стержня и короткой втулки. С одного конца стержня коническое расширение, с другого - плоская часть с отверстием. Стержень забивается в подготовленное отверстие, а затем тянется за плоскую часть. При вытягивании коническая часть стержня распирает втулку в отверстии.

Три секрета установки анкеров

Секрет №1. Когда вы забиваете анкер с гайкой в отверстие, ударяйте не напрямую по гайке, а используйте «прокладку», например, из деревяшки. Если бить напрямую по гайке, есть вероятность повреждения резьбовой части.

Секрет №2. Если забивной анкер проворачивается и вытаскивается из отверстия, возьмите кусочек оцинковки шириной порядка 10 мм и длиной чуть больше самого забивного анкера и вставьте в то отверстие, куда должен устанавливаться анкер. После этого забивайте анкер, расклинивайте его и вкручивайте болт или шпильку.

Секрет №3. Если вам потребовалось организовать подвесную конструкцию на месте анкерного крепления или установить резьбовую шпильку, вы можете просто аккуратно выкрутить болт. Распорная втулка и расклинивающая гайка при этом остаются в стене, вы вкручиваете шпильку подходящего диаметра на место болта, накручиваете и затягиваете гайку. Всё, шпилька работает.



А вот секретами разных видов дюбелей и их установки мы поделимся в другой статье. Надежного вам монтажа!

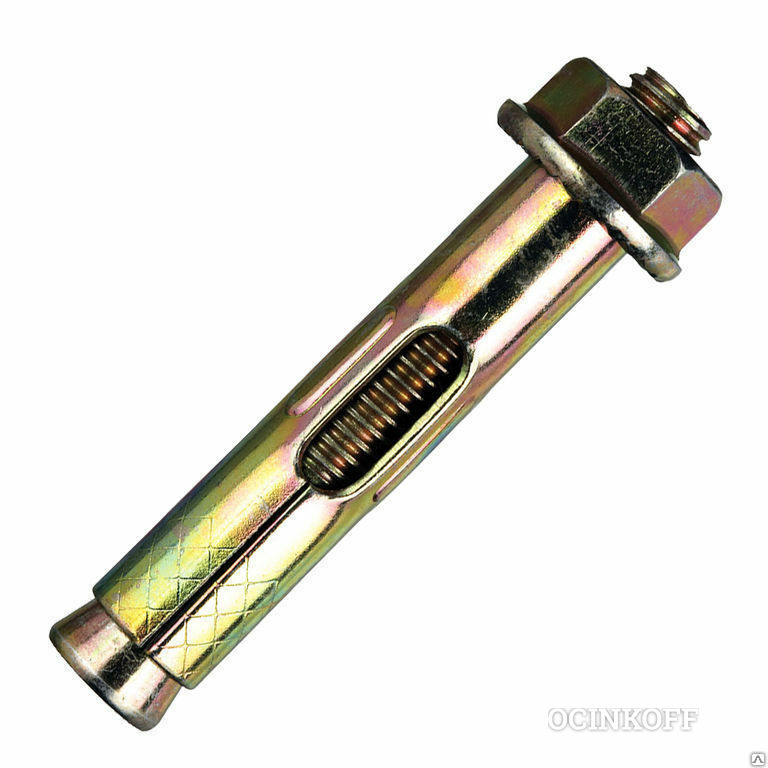

Анкерный болт с гайкой М10х50, Лидер

Артикул:

АБМ10х50

Производитель:

Страна производства:

Россия

Технические характеристики товара:

Анкерный болт с гайкой М10х50

Диаметр резьбы:

Единицы измерения:

шт

Есть на складе

Дополнительная информация о "АБМ10х50"

Длина установочного отверстия:

50мм

Аналоги «АБМ10х50»

Артикул:

АБМ10х75

Производитель:

Лидер

24 руб/шт

Артикул:

АБМ10х40

Производитель:

Лидер

11. 13 руб/шт

Артикул:

АБМ10х95

Производитель:

Лидер

27 руб/шт

Артикул:

АБК 10

Производитель:

Лидер

27 руб/шт

Артикул:

АБМ10х60

Производитель:

Лидер

15.46 руб/шт

Артикул:

CLP1M-A-B-10-40

Производитель:

IEK

22 руб/шт

(Кратность: 100шт)

Артикул:

CLP1M-A-B-10-50

Производитель:

IEK

25 руб/шт

(Кратность: 80шт)

Артикул:

CLP1M-A-B-10-75

Производитель:

IEK

52 руб/шт

(Кратность: 50шт)

Артикул:

CLP1M-A-B-10-95

Производитель:

IEK

45 руб/шт

(Кратность: 30шт)

Популярные товары раздела «Анкеры»

Артикул:

АЗЛМ8х30

Производитель:

Лидер

14.

87 руб/шт

Артикул:

АБМ8х65

Производитель:

Лидер

10.83 руб/шт

Артикул:

АБМ8х85

Производитель:

Лидер

15.46 руб/шт

Артикул:

АЗМ8х30

Производитель:

Лидер

5.65 руб/шт

Анкерный болт. Описание, виды, характеристики, применение и цена анкерных болтов —

  • анкерные болты 10х100 и 12х100, М8 и М10, 8х100 и 10х80, М12 и других размеров, таблица
  • Что такое анкерный болт и его применение
  • Как правильно сделать расчет анкерного болта. WikiСтатья.
  • Анкер (крепёжное изделие) — Википедия
  • Механические анкерные болты - установка, разновидности, варианты применения
  • Что такое анкерные болты? (с рисунком)
  • Купить анкерные стержни, крючки, шпильки, анкерные болты онлайн в Индии
  • Установка гильзы под анкерный болт - Гильзы для анкерных болтов
  • Анкерные болты, болтовые изделия, анкерные болты
  • анкерный болт - это ... Что такое анкерный болт?

анкерные болты 10х100 и 12х100, М8 и М10, 8х100 и 10х80, М12 и других размеров, таблица

Анкер, он же анкерный болт – один из наиболее новых и технологичных крепежных метизов. Быстрая эволюция якорного (для знатоков иностранных языков понятно, что «анкер» – это «якорь») расходника привела к появлению множества разновидностей его конструкции, применяемых материалов, размеров. Именно о размерных группах анкеров и пойдет речь в этой статье.

Основные параметры

Вполне логично предположить, что размеры анкеров – это, прежде всего, их длина и диаметр. Они определяют область применения крепежа.

От этого зависит и выбор сверла, которое понадобится для работы. Анкерные болты – довольно сложный вид крепежа, что отражается на их стоимости, это еще один аргумент в пользу тщательного их выбора. Кроме того, важно учесть, что демонтировать такой крепеж любого размера без разрушения основания практически невозможно.

Ну и, конечно, важно обратить внимание на диаметр резьбовой шпильки, влияющий на качество крепежа. За время эксплуатации якорного крепежа был выработан стандартный набор комплектующих для его производства, отвечающий основным требованиям, предъявляемым к метизам, выполняющим крепежные функции.

Диаметр

Под диаметром анкера понимается диаметр распорной втулки, определяющий диаметр необходимого сверла. От этого показателя зависит прочность соединения на излом – весьма важный показатель при монтаже каких-либо предметов, например, на стену.

Диаметр определит возможности крепежа при переменных нагрузках и вибрациях, например, при установке оконных или дверных блоков, а также спортивного инвентаря.

Длина

Однако даже весьма солидный по толщине, но короткий анкер может быть вырван вместе с частью вмещающего материала при увеличении нагрузок, если его длина будет не достаточна. Как правило, более толстый крепеж имеет и большую длину. Кроме этого, более длинный анкер способен удерживать больший по толщине предмет, что весьма важно учитывать при монтаже несущих конструкций, отделочных материалов или оборудования.

Какими бывают размеры?

Размеры анкерных болтов подвергаются стандартизации согласно техусловиям их производства.Все якорные крепежные метизы можно объединить в размерные группы на основе диаметра, например, анкер на 8 имеет диаметр втулки 8 мм, а на 10 соответственно 10 мм. Несложно определить диаметр анкера на 12.

Длина может быть от 18 до 100, 200 и более миллиметров. Анкер с формулой 10х300 мм представляет собой крепеж с диаметром втулки 10 мм и длиной рабочей поверхности 300 мм. Резьба распорной шпильки стандартизирована с размерами обычных болтов: М6, М8, М10, М12, М16, М20 и т. д. Размеры шпильки, как и простого болта, тоже могут быть разными: М8х100, М10х100, М16х200 и т. д.

Стандартные размеры анкерных болтов иллюстрирует таблица.

При выборе анкеров следует соотносить их длину и диаметр, так как придется еще прибавлять толщину прикрепляемого материала или предмета.

Максимальная толщина материала, который можно закрепить анкером, представлена в таблице. Увеличение толщины больше рекомендованной может привести к выпадению крепежа или, что бывает чаще, к разрушению вмещающего материала.

В торговую сеть могут поступать метизы с несколько иными размерными характеристиками. Весьма редко, но все же можно найти крепеж с нестандартными размерами: 6х25,6х30, 6х40, 6х60 мм. Еще реже встречается анкерный крепеж с небольшим диаметром резьбы: например, М3. У таких метизов весьма жесткая конкуренция с пластиковыми дюбелями и саморезами, которые обычно дешевле. Чаще такие мелкие анкеры имеют весьма непростой раскладной распорный механизм, соответственно, свою особую нишу применения.

Они позволяют производить монтаж в относительно тонких перегородках, где никакой иной крепеж применить нельзя.

Как указывают в маркировке?

Для того чтобы избежать постоянного измерения анкеров в процессе выбора или работ, на их гильзу с помощью штампа наносится маркировка, позволяющая быстро сориентироваться. Приведем пример маркировки анкера отечественного производства: М12 16х150. В этом случае М12 – размер резьбы, 16 – диаметр гильзы и сверла, которым необходимо проделать отверстие, 150 – максимальная глубина, на которую необходимо просверлить материал, соответствующая длине метиза. У разных производителей маркировка может несколько отличаться. Кроме выше приведенной информации, в маркировке могут так же указать максимальную толщину закрепляемого материала.

Как подобрать?

Для того чтобы выбрать правильные анкера, необходимо четко представлять, в каком материале их придется крепить, это поможет определить минимальную возможную глубину сверления.

Важно помнить, что в более рыхлом материале следует крепить более длинные анкера. Также надо хотя бы в общих чертах представлять ту нагрузку, которой крепеж должен будет сопротивляться, это позволит не ошибиться с подбором диаметра метиза.

Экономия при подборе столь специфического крепежа, как анкерный болт, может стоить весьма дорого. Короткий болт может быть вырван вместе с частью материала стены. Неверное определение диаметра может привести к деформации и разбалтыванию крепежа при сильных динамических нагрузках.

С другой стороны, увеличение параметров изделия влечет серьезное увеличение его стоимости.

В следующем видео вас ждут правила выбора дюбеля и анкера.

Что такое анкерный болт и его применение

Анкерный болт – что это и для чего он нужен?

В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

Классификация анкерных болтов

Существует множество типов анкерных болтов.

Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

Рассмотрим существующие разновидности анкеров, их строение и области применения.

Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

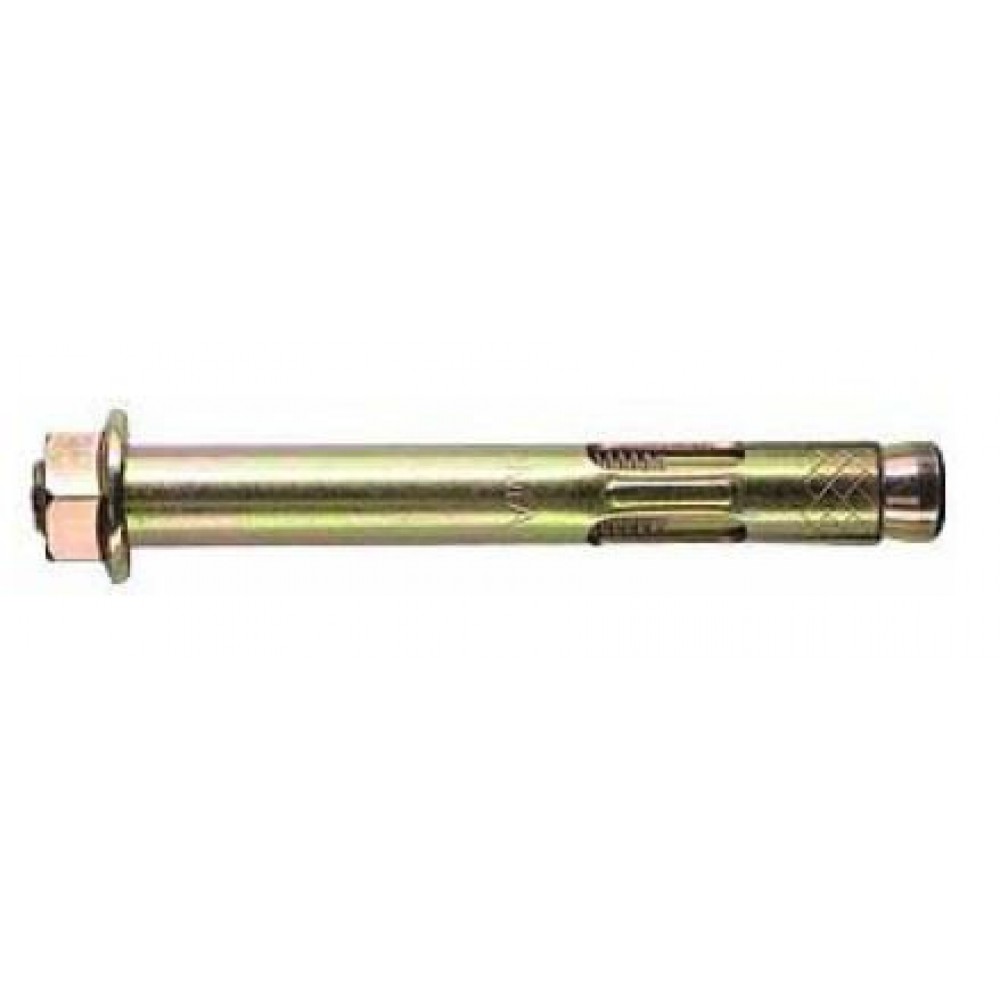

Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции.

Крепить подобные болты в пористые конструкции нежелательно.

Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

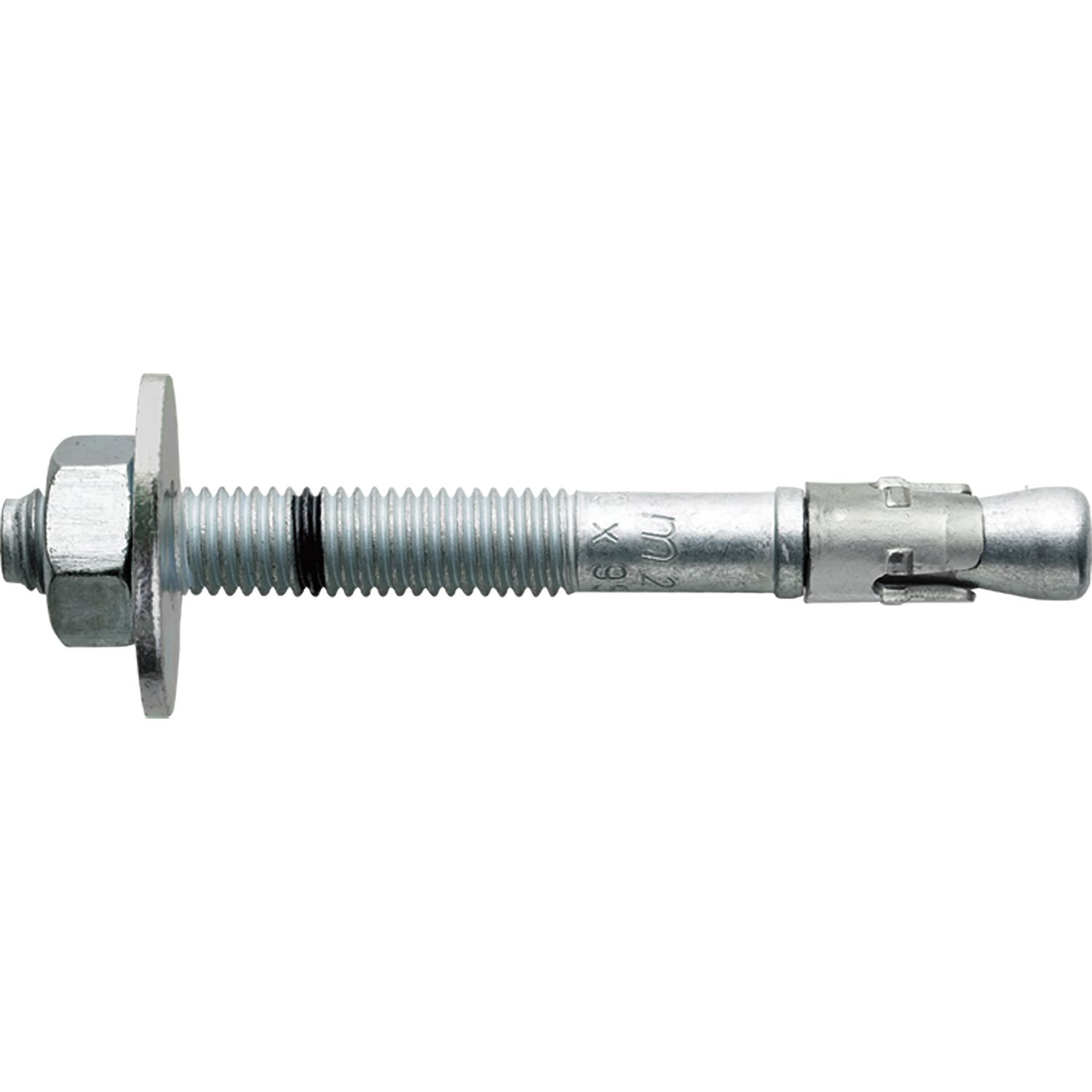

Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые.

Особенностью конструкции являются 4 независимых сегмента.

По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

Установка анкерного болта

Процесс установки анкерных болтов происходит по одной схеме.

  1. В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
  2. Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
  3. Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
  4. Затягиваем гайку и производим окончательный монтаж конструкции.

При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

Как правильно сделать расчет анкерного болта. WikiСтатья.

Анкерный болт, клиновой анкер, рамный анкер - это эффективные крепёжные изделия, которые должны прочно закрепляться в несущем основании и удерживать прикрепляемую конструкцию.

Для быстрого перехода на крепеж анкерной техники указываем доп. ссылки здесь:
клиновой анкер, анкерный болт, с гайкой и крюком, рамный анкер

Применение анкерного болта и возможные разрушения при эксплуатации

Вот только несколько примеров применения анкеров:

  • установка металлической обрешётки или других конструкций к бетонной кирпичной поверхности
  • монтаж различных элементов к стене, которая представляет из себя сэндвич из нескольких по своей структуре и плотности оснований
  • надежное крепление конструкций, на которые подразумевается воздействие как на скручивание, так и на вырывание

Подбирая тип и размер анкера, надо учитывать следующие факторы: характеристики несущей поверхности и ожидаемые нагрузки

В первом случае возможны такие разрушения, когда анкер выдергивается вместе с куском стены из-за её хрупкости. Следовательно, при монтаже надо подбирать достаточно длинный анкерный болт, который нанизывает на себя длину хрупкого материала и прочно зафиксируется в плотном (бетон, кирпич).

Например, нередко, вбив клиновой анкер на треть его длины в твердую рабочую поверхность, две третьи способны держать нагрузку от прикрепляемой конструкции (из газобетона, древесины). В то же время анкерный болт не имеет свободной длины и применяется для фиксирования, например, металлических листов до 5 мм, которые уже сами по себе создают большую нагрузку из-за удельного веса материала.

Ниже приведена таблица для расчета клинового анкера, где учитывается толщина прикрепляемого элемента и необходимая глубина анкеровки, при которой крепёж будет выдерживать соответствующую вырывающую силу.

Размер
клинового
анкера
Резьба Длина
анкера,
мм
max
толщина
прикрепл.
материала,
мм
Диаметр
сверла
Глубина
анкеровки,
мм
min
вырывающая
сила,
kН (бетон В25)
Вес
1000 шт,
кг
6х40 М6 40 5 6 35 1,4 9,98
6х60 М6 60 30 6 35 1,4 14,00
6х80 М6 80 50 6 35 1,4 18,00
8х50 М8 50 10 8 40 1,6 22,00
8х80 М8 80 40 8 40
3,3
34,00
8х90 М8 90 55 8 40 3,3 34,60
8х105 М8 105 65 8 40 3,3 44,00
8х120 М8 120 80 8 40 3,3 49,30
10х65 М10 65 15 10 45 5,0 43,00
10х80 М10 80 35 10 45 5,0 53,00
10х95 М10 95 50 10 45 5,0 62,00
10х120 М10 120 75 10 45 5,0 77,00
10х130 М12 130 70 10 45 5,0 84,00
12х100 М12 100 45 12 55 5,0 93,00
12х120 М12 120 65 12 55 6,0 111,00
12х135 М12 135 75 12 55 6,0 125,00
12х150 М16 150 95 12 55 6,0 138,00
16х105 М16 105 45 16 60 7,5 174,00
16х140 М16 140 80 16 60 9,4 229,00
16х180 М16 180 120 16 60 9,4 292,00
16х220 М16 220 160 16 60 9,4 355,00
20х160 М20 160 40 20 100 12,3 406,00
20х200 М20 200 130 20 75 12,3 505,00
20х300 М20 300 225 20 75 12,3 751,00

Второй вид разрушения, который может встречаться при неправильном подборе типа и размера анкера, - это разрушение по телу крепежа. То есть происходит деформация самого анкера, когда его часть остается в стене, а другая — снаружи.

Немаловажно здесь и качество материала, из которого изготовлен крепёж.

Если нагрузки заведомо высокие или речь идёт об ответственном строительстве, лучше сразу рассматривать высокопрочные анкеры

Много лет на рынке крепеж представлен в китайском и европейском исполнении. Разница колоссальная! Безусловно, есть множество конструкций, где применение наиболее доступных анкеров будет вполне достаточно. Если же Вы строите "для себя" или прописаны строгие требования по эксплуатации в заключенном Вами договоре на выполнение работ, то качественный крепеж будет надежен и гарантирует результат.
На сайте ГОСКРЕП они представлены в разделе «Профессиональный крепёж / Анкеры».

Расчеты при определении размера анкерного болта

Итак, важно учитывать все нагрузки. Их разделяют на два типа: статические и динамические. К первым относим вес самой конструкции; вторым характерны импульсивные, ударные нагрузки, применимые в зависимости от протяженности по времени, точки приложения, направления.

Для обеспечения надежности конструкции рабочая нагрузка на крепёж не должна превышать 25% от расчётной нагрузки на анкер (вырывание/срез).

Рассмотрим самый простой пример.

Необходимо повесить кухонный шкаф. Его масса вместе с духовкой, коробкой и всякой утварью составит 100 кг. Анкерный болт при этом необходим такой, чтобы выдержать нагрузку равной четырём массам этого шкафа:

Р = m (масса, кг) × 4 (чтобы соблюсти правило выше) × g (Ускорение свободного падения = 9,81 м/с²)

P = 100 кг × 4 × 9,81 м/с² = 3 924 кг х м/с²,
а кг × м/с² = Н (Ньютон), что в итоге и составляет 3,924 кН

Если несущая поверхность имеет трещины или иные допустимые повреждения, то вычисленную нагрузку надо умножить на 0,6. То есть один и тот же анкерный болт в плотной поверхности выдержит 3,924 kН, а с дефектами — только 2,35 kН.

Чтобы вычислить нагрузку на узел, которую создает, например, подвешенный элемент массой m (кг) на расстоянии l (плечо силы, м), воспользуйтесь формулой

M = m x g x l

Технические характеристики крепежа из анкерной техники

Ниже приведены таблицы для анкерного болта и клинового анкера, где указаны расчетные усилия на вырыв и срез в зависимости от материала несущей поверхности и диаметра крепежа.

Технические характеристики клинового анкера
Диаметр анкера, мм М6 М8 М10 М12 М16 М20
Бетон В20
без трещин
Расчётное усилие
на вырыв, kН
4,20 6,00 10,70 13,30 23,30 33,30
Расчётное усилие
на срез, kН
4,00 7,30 11,60 16,80 31,40 49,00
Бетон В20 растянутая зона,
с раскрывающимися
трещинами
Расчётное усилие
на вырыв, kН
2,20 3,30 6,00 8,00 16,70 20,00
Расчётное усилие
на срез, kН
4,00 7,30 11,60 16,80 31,40 49,00
Параметры монтажа клинового анкера
Диаметр бура, мм М6 М8 М10 М12 М16 М20
Глубина бурения, мм 55 65 70 90 110 130
Глубина установки, мм 49 58 62 82 102 121
Диаметр отверстия
в прикрепляемой детали, мм
7 9 12 14 18 22
Момент затяжки, Нм 8 15 30 50 100 200
Стандартное расстояние
между анкерами, мм
120 141 180 210 246 303
min расстояние
между анкерами, мм
50 55 60 70 90 110
стандартное расстояние
до края, мм
60 71 90 105 123 152
min расстояние до края, мм 45 50 55 60 70 130
Технические характеристики анкерного болта
Размер анкера, мм М6,5 М8 М10 М12 М14 М16 М20
Бетон В20 Расчётное усилие
на вырыв, kН
0,7 1,4 2,1 2,8 3,1 4,2 5,6
Расчётное усилие
на срез, kН
1,1 2,5 4,5 7,3 8 8,8 10,5
Кирпич М150 Расчётное усилие
на вырыв, kН
0,4 0,5 0,6 0,8 0,85 0,9 -
Расчётное усилие
на срез, kH
0,65 1 1,2 1,6 1,7 1,8 -

Третье разрушение характерно при неправильном выборе рамного анкера и других узлов, где возможна деформация по границе сцепления крепежа с базовым материалом, то есть анкер фактически выдергивается из отверстия под воздействием постоянных динамических нагрузок. В этом случае крепежу не хватает длины, чтобы прочно удерживать прикрепленную конструкцию, даже если её вес невелик.

Из таблиц ниже Вы можете подобрать размер рамного анкера, зная толщину прикрепляемой конструкции, а также при наличии данных о нагрузках на вырыв или срез.

Параметры монтажа анкерного болта
Размер анкера, мм М6,5 М8 М10 М12 М14 М16 М20
Диаметр резьбы, мм
М5 М6 М8 М10 М10 М12 М16
Диаметр бура, мм 6,5 8 10 12 14 16 20
min глубина отверстия, мм
40 50 60 70 75 80 90
Отверстие в прикрепляемой детали, мм 7 9 11 13 15 17 21
min толщина материала основания, мм 60 70 80 90 95 100 120
Размер гайки под ключ, мм 8 10 13 15 15 19 24
Критическое расстояние до края, мм 40 55 65 70 75 80 85
Критическое осевое расстояние, мм 45 60 70 75 80 90 95
Момент затяжки в бетоне, Нм 5 8 25 40 45 50 80
Момент затяжки в кирпиче, Нм 2,5 4 12,5 20 22,5 25 -
Технические параметры рамного анкера
Размер рамного анкера MF 8 MF 10
Диаметр бура, мм 8 10
min глубина установки, мм 45 50
min глубина отверстия, мм глубина установка + 5 см
Момент затяжки, Нм 4 8
Шлиц Pz 2 Pz 3
Расчётная нагрузка в бетоне В20 на вырыв, kH 1,4 1,7
на срез, kH 0,4 0,5
Расчётная нагрузка в полнотелом кирпиче М150 на вырыв, kH 0,6 0,8
на срез, kH 0,4 0,5
Расчётная нагрузка в пустотелои кирпиче М150 на вырыв, kH 0,4 0,5
на срез, kH 0,2 0,3
Расчётная нагрузка в ячеистом бетоне В3,5 на вырыв, kH - 0,1
на срез, kH - 0,1

Итак, чтобы ответить на вопрос «как правильно подобрать анкерный болт», надо учесть материал и особенности поверхности, к которой прикрепляется метиз, и нагрузки, их характер воздействия на узел. А данные таблиц и формулы в данной статье помогут сделать элементарные расчеты.


Анкер (крепёжное изделие) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Анкер.

Анкер (от нем. Anker — якорь) — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Анкер, в отличие от дюбеля, как правило, является комбинированным самостоятельным крепёжным элементом: вместе со способностью закрепляться в основании он также и удерживает конструкцию.

Конструкция

У анкера различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также анкер может иметь манжету — кайму вокруг отверстия, не позволяющую анкеру проваливаться в отверстие основания или закрепляемого материала.

Классификация

Размеры анкеров
  • Малые: длина до 55 мм, диаметр до 8 мм;
  • Средние: длина до 120 мм, диаметр до 12 мм;
  • Крупные: длина до 220 мм, диаметр до 24 мм[1].
Способы закрепления анкера
  • Сила трения — анкер своими стенками прижимается к основанию.
  • Разная форма анкера и отверстия в основании — задняя часть анкера, не помещающаяся в отверстие.
  • Химический — заполнение свободного пространства между анкером и основанием затвердевающим жидким компонентом.
Материал изготовления

Изготавливается из металлических сплавов — латуни, нержавеющей стали, алюминия и других.

Виды монтажа
  • Предварительный монтаж — анкер устанавливается в основание на всю длину.
  • Сквозной монтаж — часть анкера проходит через закрепляемую конструкцию. Анкер для такого вида монтажа имеет удлинённую нераспорную часть.
Виды анкеров
Назначение
Назначение по материалу основания
Назначение по области применения
  • Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
  • Мебельный анкер.

Установка

Для наилучшего сцепления анкера с основанием отверстие после просверливания необходимо очистить от буровой муки.

См. также

Примечания

Литература

Ссылки


классификация и параметры болта анкера, правила монтажа распорной конструкции

Распорный анкер используется как крепежное соединение элементов строительной конструкции. С его помощью ведется фиксация тяжелых изделий на различных плоскостях. В качестве материала используются высокопрочные стали. Изделие имеет две разновидности: распорного и двухраспорного типа. Необходимые параметры и характеристики зафиксированы в ГОСТе.

Классификация и параметры крепежа

Согласно ГОСТу, болт анкерный распорный имеет свою классификацию. Выглядит она таким образом:

  • 8х6х60.
  • 12х10х100.
  • 16х12х110.

Первые цифры означают наружный диаметр анкера. Вторые — внутренний диаметр болта. Третьи — длину крепежного изделия.

В зависимости от габаритов прикрепляемой детали выбирается диаметр и длина анкера.

Конструктивные особенности болтов бывают следующими:

  • Есть анкера с шайбой большого диаметра. При помощи ее ведется прижим детали к конструкции.
  • Сверху расположена гайка, которая обеспечивает прижим.
  • В конце резьбовой части находится кольцо. С его помощью идет подвешивание к потолку люстры или натяжка веревки.
  • На верхней части анкера расположен крюк. На него могут навешиваться предметы.
  • Болты, снабженные распорным элементом ударного типа.
  • Анкерный болт рамного типа. Используется для крепежа дерева или пластика. Его особенностью является головка, которая выравнивается на поверхности.

Кроме того, существуют изделия химического типа. Это наиболее надежный вариант. В качестве сцепления вместе с силой трения применяется химический состав, при помощи которого происходит склеивание поверхностей.

За счет этого достигаются преимущества:

  • проводить можно как наружные работы, так и внутренние;
  • стойкость к вибрации;
  • возможность работы с рыхлыми и тонкими материалами.

Кроме таких видов существуют реже применяемые разновидности изделий. К ним относятся потолочные, напольные, грунтовые или пружинные анкера.

Общая характеристика болтов

Анкера — это крепежные элементы. С их помощью осуществляется присоединение деталей к цельным конструкциям. Надежная фиксация обеспечивается тем, что наружная поверхность болта сцепляется с внутренней областью отверстия. Удержание достигается благодаря силе трения. Надежность крепежа обеспечивается только в том случае, если скрепляемый материал обладает высокой плотностью.

В отличие от дюбеля, который контактирует с материалом в нескольких точках, анкера соприкасаются всей поверхностью. Этим формируется необходимая крепость соединения.

Материалом крепежа являются углеродистые стали или цветные металлы. В случае необходимости ведется покрытие цинком для защиты от коррозии.

Конструкция болта представляет собой полую гильзу с разрезами на боковой поверхности в виде лепестков. Во внутренней части располагается распорный элемент. Его работа заключается в разжимании лепестков при забивании анкера. За счет этого формируется надежное соединение. Верхняя часть представляет собой шпильку с резьбой. На ней расположена шайба и регулировочная гайка.

Места применения изделий

Изделия, изготовленные в соответствии с ГОСТом, применяются для крепления различных предметов. Это могут быть:

  • дверные и оконные рамы;
  • элементы подвесных потолков;
  • люстры;
  • калитки и ворота;
  • элементы коммуникаций;
  • конструкции, отличающиеся большим весом.

При креплении должны быть обеспечены условия. К ним относятся:

  • высокая надежность и прочность;
  • невозможность механических повреждений;
  • устойчивость к факторам внешней среды;
  • удобство при работе;

Правила монтажа

Для проведения работы нужно обеспечить наличие необходимых инструментов. Подготавливаются:

  • перфоратор;
  • бур для сверления твердых материалов;
  • молоток;
  • гаечный ключ.

Для проведения работ не нужно специальных навыков. Их может провести и неспециалист.

Порядок работы следующий:

  • В любой поверхности просверливается отверстие с таким расчетом, чтобы болт вошел в него с натягом.
  • Отверстие тщательно прочищается. Для этого используется ершик или медицинская груша.
  • Ведется установка анкера.
  • Верхняя регулировочная гайка закручивается на 4−5 оборотов. При этом нужно удерживать шпильку от проворота. Для этого в ней имеется специальная прорезь.

Двухраспорный тип элементов

Такой тип анкеров представляет собой разновидность крепежа с гайкой. В состав входят 2 распорные втулки. Конструкция применяется для крепежа предметов с большой массой.

В состав входят элементы:

  • конусовидная шпилька с метрической резьбой;
  • 2 распорные цилиндрические втулки;
  • Головка. Она может быть выполнена в виде крюка, кольца или гайки;
  • Шайбы.

В момент закручивания конусная часть шпильки распирает сразу 2 втулки в отверстии. Тем самым обеспечивается более качественное скрепление деталей. Следует иметь в виду, что надежность крепежа зависит от прочности материала, в который монтируется болт.

Распорные анкерные болты — новый вид крепежа. Применять его следует тогда, когда требуется обеспечить надежность соединения. Следует учитывать материал скрепляемых деталей и, в зависимости от этого, подбирать нужную разновидность крепежа.

Механические анкерные болты - установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

  • кирпич;
  • бетон;
  • камень;
  • древесина;
  • природный камень и др.

Анкерный болт состоит из таких элементов:

  • внутренний болт;
  • гайка;
  • корпус;
  • пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров
  1. Выдерживает большие нагрузки.
  2. Легкий и простой монтаж.
  3. Сокращает время монтажа, снижает трудоемкость процесса.
  4. Достаточно долговечное крепление.
Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

  • водонагреватель;
  • спортивная стенка;
  • спутниковая тарелка;
  • настенный котел;
  • настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

  • крепление тяжелых элементов;
  • соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта
  1. Определение положения анкера; разметка.
  2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
  3. Очистка отверстия от пыли.
  4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
  5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Что такое анкерные болты? (с рисунком)

Анкерные болты - это крепежные детали цилиндрической формы, которые используются для соединения объектов и элементов конструкций с бетоном. Их можно использовать для чего угодно: от удержания дома до фундамента до крепления тяжелого промышленного оборудования к цеху завода. Эти болты изготавливают многие производители, и для разных областей применения доступно несколько различных стилей. При правильной установке они образуют очень прочное, прочное соединение, которое прослужит десятилетия.Анкерные болты можно приобрести в некоторых хозяйственных магазинах и у строительных компаний, а также у производителей.

Различные гайки, болты и винты.

Классический вариант - анкерный болт, залитый на месте. Эти болты вставляются в бетон, пока он еще влажный, при этом резьбовая часть торчит вверх.Когда бетон затвердевает, болт устанавливается на место, и объекты можно закреплять болтами с помощью гайки, которая соединяется с резьбовой частью. Эти болты часто используются в новых строительных проектах, где хорошо известно расположение стен и других элементов, которые необходимо соединить с фундаментом.

Другой тип - это болт, который вставляется в бетон после его схватывания.Для этих болтов требуется просверленное отверстие, и они могут быть закреплены на месте с помощью эпоксидной смолы или с помощью клина, который расширяется для захвата болта при его затяжке. Эти болты могут быть очень полезны для дооснащения и аналогичных задач, хотя важно правильно установить их, иначе они могут выйти из строя, иногда катастрофически.

Когда в строительстве используются анкерные болты, строитель обычно должен соблюдать местные строительные нормы и правила, которые предписывают размер болтов и необходимое расстояние между ними.Цель состоит в том, чтобы распределить нагрузку конструкции на несколько точек, уменьшив нагрузку на любой конкретный болт или любую заданную область бетона. Инженер или архитектор может рассчитать напряжение и нагрузки, чтобы убедиться, что болты размещены надлежащим образом.

Главный недостаток этих болтов заключается в том, что после их установки их невозможно удалить, не удалив отбойным молотком часть бетона.В ситуации, когда болты являются критически важными элементами конструкции, это обычно не является серьезной проблемой, но может стать проблемой, когда анкерные болты используются для крепления тяжелой техники. Если завод переконфигурируется для производства чего-то другого, например, старые крепежные детали могут мешать.

Купить анкерные стержни, крючки, шпильки, анкерные болты онлайн в Индии

Анкеры - Купить анкерные стержни, крючки, шпильки, болтовые анкеры онлайн в Индии

(1-60 товаров из 532)

Диапазон цен: Rs. 4 928 - 5 636

2% СКИДКА

Диапазон цен: Rs.1,232–1,501 Диапазон цен: Rs.3 213 - 7 392

27% СКИДКА

Диапазон цен: Rs.1,282 - 1,594 Диапазон цен: Rs.4 620 - 5 428

11% СКИДКА

Диапазон цен: Rs.4 176 - 4 866

СКИДКА 10

Диапазон цен: Rs.4 779 - 5 752

6% СКИДКА

Диапазон цен: Rs.4,581 - 5 066

6% СКИДКА

Диапазон цен: Rs.1,243 - 1,421 Диапазон цен: Rs.1,247 - 1,321 Диапазон цен: Rs.654 - 1,655

Установка гильзы под анкерный болт - Гильзы для анкерных болтов

Типовая установка пластиковой анкерной гильзы

для печати PDF Просмотрите этапы установки, чтобы узнать, как обычно устанавливается пластиковая анкерная втулка.

1. Навинтите или наденьте анкерную втулку на анкерный болт до необходимого уровня. Зафиксируйте втулку на месте, чтобы добиться желаемого выступа резьбы, необходимого

2. Вставьте болт с муфтой в шаблон и зафиксируйте его для заливки бетона. Часто для подвешивания анкерных болтов к шаблону используют гайку.

Имейте в виду, что верхняя часть рукава должна быть заподлицо с верхом бетона после того, как верх срезан.

3. Залить бетон в форму для создания фундамента или другой конструкции.

После того, как бетон застынет, отрежьте верхнюю часть рукава на уровне бетона прямо перед установкой оборудования или стальной конструкции на анкерный болт. Сохранение втулки неповрежденной до установки предотвратит попадание воды и мусора в полость.

4. Анкерный болт теперь можно немного отрегулировать для соединения с основанием конструкции или оборудования, которое крепится к фундаменту.Эта мельчайшая корректировка может показаться не такой уж большой, но она может иметь решающее значение между успешной установкой или сбросом фундамента.

5. После того, как анкерные болты были правильно отрегулированы и когда оборудование / конструкция готовы к установке, безусадочный раствор заливается в полость, образованную анкерной гильзой, и устанавливается оборудование / конструкция.

Альтернативные конфигурации

Создание кармана для раствора

Пластиковые анкерные гильзы также можно использовать для создания кармана для раствора для анкерного болта.Вместо того, чтобы соединять гильзу и анкерный болт во время заливки бетона, устанавливается только втулка, а после затвердевания бетона анкерный болт помещается внутрь гильзы и фиксируется. Пространство внутри втулки ограничивает размер и длину анкерного болта, используемого в этой альтернативной конфигурации, поэтому в этом случае часто используются анкеры, такие как анкерные болты с головкой.

Другое применение

Анкерные гильзы

также могут использоваться в самых разных областях, которые могут не включать традиционное использование анкерных болтов в бетоне.Например, втулки можно использовать в стенах или полах для создания пространств в конструкциях для других материалов, таких как трубы или перила, в зависимости от требований проекта.

Анкерные болты, болтовые изделия, анкерные болты

Анкерные болты

Удлиненные соединения с ручкой. АНКЕРНЫЕ БОЛТЫ в основном используются при строительстве кирпичной кладки. Анкерные болты встраиваются в стены и колонны для поддержки балок, пластин и ригелей. Анкерные болты можно использовать как для несущих, так и для ненесущих стен и балок.

Анкерные болты обычно используются со стальными болтами диаметром не менее ½ дюйма, встроенными в кладку на глубину минимум 7 дюймов. Для ремонта существующих каменных конструкций обычно требуются анкерные болты для соединения лестниц, лифтовых путей и многих других различных каркасных конструкций.

Анкерные болты также используются в сборном панельном строительстве. В конструкции этого типа анкерные болты используются для соединения структурных рам вместе. Это только часть возможных применений анкерных болтов.

В связи с тем, что во всем мире ведется строительство новых зданий, использование анкерных болтов, вероятно, будет увеличиваться благодаря новым инновационным конструкциям.Анкерные болты изготавливаются из различных типов и марок стали, достаточных для множества применений. Используются анкерные болты. Ниже приведены лишь некоторые из распространенных типов болтов.

Наряду с анкерными болтами, вот лишь несколько распространенных типов болтов:

Контактные болты Продукция сегодня для заказа анкерных болтов.
  • Обычные болты: Обычно изготавливаются для конкретных проектов или приобретаются в стандартных размерах.
  • Болты с головкой: Анкерные болты с квадратной или шестигранной головкой отличаются низкой стоимостью и высокой прочностью.Обычно изготавливается из ATSM A 307.
  • Болты с гнутым стержнем: В основном используются в кладке; обычно изготавливаются в форме буквы «J» или «L», чтобы «держаться» за кладку. Обычно изготавливается из прутка ASTM A 36 бар.
• Тяжелые болты - куполообразная верхняя часть с квадратом под головкой
• Фланцевые болты - гребень вокруг головки болта
• Болты с шестигранной головкой - шестигранные из различных материалов
• Болт с шестигранной головкой - с шестигранной головкой без фланца
• Стяжные болты - винт с острым концом
• Машинные болты - мелкая или крупная резьба
• Метрические болты - доступен в шестигранном / стандартном / фланцевом типе
• Болты с буртиком - позволяют скользить или поворачиваться
• Болты с квадратным подголовником - квадратный или куполообразный верх с квадратом под головкой

Неважно, какой тип болта вам нужен, анкерные болты, обычные болты или болты с головкой и т. Д., Пожалуйста, не стесняйтесь обращаться к нам по телефону 1-800-423- 6503 или по электронной почте sales @ boltproducts.com.

анкерный болт - это ... Что такое анкерный болт?

  • Анкерный болт - Литой анкерный болт Анкерный болт используется для прикрепления объектов или конструкций к бетону. Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они состоят из концов с резьбой… Wikipedia

  • анкерный болт - / ˈæŋkə boʊlt / (скажем, angkuh bohlt) существительное 1. болт с головкой, залитой в бетон, но с выступающей резьбой, и поэтому он может выдерживать нагрузку, через которую он проходит и на которую воздействует. затянуть гайку болта.2. a…… Австралийский английский словарь

  • анкерный болт - существительное: болт для крепления машины, конструкции или детали к кирпичной кладке или другому материалу, также называемый анкерным стержнем и др. [1870 75]… Полезный английский словарь

  • анкерный болт - Болт, который проходит через скобу для фиксации чего-либо. Британский термин - через болт… Словарь автомобильных терминов

  • анкерный болт - любой из нескольких видов болтов, вставляемых и закрепляемых в кирпичной кладке в качестве опоры для бруса, полок и т. Д.[1870 75] * * *… Универсал

  • болт - фиксатор, на который накручивается гайка. Обычно он имеет головку орехового типа. Обычно это измеряется не столько размером гаечного ключа, необходимого для закрепления болта; а по диаметру резьбы, шагу резьбы, длине болта… Словарь автомобильных терминов

  • Якорь (значения) - Якорь - это устройство, которое прикрепляется к морскому дну для предотвращения дрейфа лодки.Якорь может также означать: Устройства * Морской якорь, устройство, используемое для замедления дрейфа корабля, когда судно не может встать на якорь ко дну * Якорь (восхождение),…… Wikipedia

  • якорь - 01. Моряки не смогли поднять [якорь], потому что он зацепился за скалу. 02. Мы бросили [якорь] в красивой маленькой бухте и поплыли к берегу. 03. Экипаж снялся с якоря и отплыл домой. 04. Мы [привязались] к толстому дереву…… Грамматические примеры на английском языке

  • анкерная шпилька - существительное: анкерный болт… Полезный английский словарь

  • Болт - обычно относится к типу застежки.Болт может означать: Крепежные детали * Болт с головкой под ключ, используемый в болтовом соединении * Винт, крепежный элемент с цилиндрической резьбой * Ригельный болт, своего рода фиксирующий механизм * Болт (поднимающийся), анкерная точка, используемая в скале ... ... Wikipedia

  • Болт (лазание) - В лазание, болт является постоянным якорем фиксируется в отверстие, просверленное в породе, как правило, состоящий из склеены или расширение bolt.There являются два основных типа болтов размещения: болт вешалки и болт Подвески для болтов состоят из болта, который…… Википедия

  • .

    Анкерный болт: виды, размеры, применение болтов

    С гайкой

    Конструктивными элементами анкерного болта данного типа являются:

    • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
    • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

    Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

    Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

    Монтажные параметры анкера с гайкой

    Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

    • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
    • тщательно очищают посадочное отверстие;
    • аккуратно забивают при помощи молотка;
    • затягивая гайку, добиваются надежного крепления анкера.

    После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

    Порядок установки анкерного болта с гайкой

    Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

    Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

    Виды фундаментных болтов

    По конструктивным особенностям выделяют 6 основных типов:

    • Изогнутые
    • С анкерной плитой
    • Составные
    • Съемные
    • Прямые
    • С коническим концом

    Характеристики каждого вида

    ГОСТ

    Тип 1.2 (диаметр 24 ММ ГОСТ 24379.1-80) отличается тем, что устанавливается в «стаканы» готовых фундаментов, которые впоследствии заливаются бетоном.

    2. Тип 2 (1-3) – болт фундаментный с анкерной плитой, который устанавливают до бетонирования путем погружения его в колодец.

    3. Тип 3 (1-3) – анкер фундаментный составной. Нижнюю его шпильку и муфту монтируют до бетонирования основания. Верхняя часть шпильки составной конструкции ввинчивается в муфту. Затем схватывается с помощью сварки после установки оборудования. Оно обычно монтируется методом поворота или надвижки.

    4. Тип 4 (1-3) – анкер фундаментный съемный. Он оправдан для применения тяжелого прокатного, кузнечно-прессового оборудования, когда в процессе эксплуатации необходим ремонт или замена оборудования. При установке этих типов анкерная арматура устанавливается до бетонирования фундаментов, а шпильки устанавливаются уже после бетонирования.

    5. Тип 5 – болт фундаментный прямой с шайбой и двумя гайками монтируют в готовые фундаменты. Их ставят уже в просверленные с помощью перфоратора отверстия. Крепятся они эпоксидным или силиконовым клеем или виброзачеканкой цементно-песчаной смесью.

    6. Тип 6 (1-3) – болт фундаментный с коническим концом монтируется аналогично 5 типу – в готовый фундамент. При этом болт закрепляют разжимной цангой или цементным раствором при вибропогружении в него шпильки.

    На какую глубину следует заделывать фундаментные болты в бетон, состав цементно-песчаной смеси, цементный раствор и клей, марку бетона для заливки фундаментов назначают в проекте в соответствии с действующими нормативными документами, СНиП, ГОСТ, которые утверждены в установленном порядке.

    Затягивать фундаментные и анкерные болты следует так, чтобы сила трения, которая создается массой оборудования и усилием затяжки болта, была больше, чем усилия сдвига оборудования в процессе его работы. Тогда болт будет работать в благоприятных условиях – только на разрыв. Крепежные болты для фундамента производят заводы, которые выпускают оборудование и машины. В случае их отсутствия, используются болты на заказ. При этом их диаметр должен равняться диаметру отверстий в лапах машинной рамы. Если нет возможности узнать точную нагрузку на крепеж, то длину анкерных болтов принимают равной 15 диаметрам болта, а длину фундаментных болтов – 20 диаметрам.

    Параметры и требования нормативного документа

    Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

    Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

    В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

    Установочные параметры анкерных болтов с гайкой

    Технические характеристики анкеров

    Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

    Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

    Описание и свойства анкерного болта

    Распорная система в герое статьи именуется втулкой. В нее входит болт. При ввинчивании крепежа муфта деформируется. Это залог крепкой стыковки. Не зря анкеры удерживают то, что не по силам обычным болтам. В «мертвой хватке» усовершенствованных креплений участвуют 3 силы:

    • Склеивания. Этот принцип еще именуют замоноличиванием. Там, где анкерный болт соприкасается с монолитом, возникает касательное напряжение. Оно компенсирует ложащиеся на крепеж нагрузки.
    • Трения. Оно так же возникает при соприкосновении болта с основанием при условии наличия распора. Его обеспечивает цанга из металла или пластиковый дюбель. Последний – вариация втулки из полимерного материала. Цанга из металла тоже способна пружинить, поскольку имеет разрезы. Давление на втулку заставляет прорези сужаться. Трение болта с основой передает на нее нагрузку, изначально приходившуюся на крепеж.
    • Упора. Эта сила действует на глубине анкеровки. Втулка от давления окружающего материала деформируется, надежно обхватывая болт. Сопротивление основы смятию или излому становится той самой силой упора, снимающей нагрузку с крепежки.

    В большинстве случаев крепление анкерными болтами основывается на 2-ух или 3-ех рабочих силах. Если нагрузка, приходящаяся на «якорь»  больше, снимаемой с него, начинают действовать силы разрушения:

    — Срез. Формируется на границе крепления основания анкера. Происходит сдвиг, переламывающий болт.

    — Вырыв анкера. В отличие от среза может быть частичным. Основание сохраняет конструктивную целостность, но болт из него вылетает.

    — Вырыв болтом материала. Здесь превышается уже предел прочности основания. Анкер оказывается «сильнее». Основа не выдерживает передаваемой на нее нагрузки и теряет конструктивную целостность. Как правило, материал вырывается коническим куском или кромкой, если болт установлен близко к краю.

    — Пластический изгиб болта. Происходит, когда действующие на анкер силы изгиба превышают допустимые.

    — Выгорание анкера. Происходит при чрезмерном нагреве самой крепежки или материала-основы. Болт попросту плавится.

    — Коррозия. «Настигает» анкера, поскольку их болты, а порой и втулки, делаются из металла. При недостаточной защите сплава от влаги, он может начать ржаветь и рассыпаться.

    Качество якорных крепежек регулирует ГОСТ. Анкерный болт должен соответствовать стандарту за номером 24379 от 2012-го года. В документе прописано, что изготавливаются анкера только из высокопрочных и высоколегированных сплавов.

    Быть пластиковой может только втулка болта. Его длина, согласно ГОСТу, варьируется от 4,5 до 22,5 сантиметров. Размеры анкерных болтов подбираются в соответствии с прогнозируемой нагрузкой на них. Иначе, крепежки могут разрушиться сами, или нарушить целостность материала-основы.

    Основные виды

    Именно от основных видов, которые представлены в продаже, будут зависеть особенности монтажа не только самого болта, но и того изделия, которое вы будете фиксировать к стене. При этом современный рынок предлагает множество вариантов, но среди них хотелось бы выделить следующие разновидности:

    1. Болт с гайкой. Этот вариант самый распространенный. Здесь конструкция имеет резьбу на шпильке, на которую, с предварительно установленной шайбой, накручивается гайка. Как мы говорили раньше, конструкция предполагает наличие распорной втулки. При монтаже, поместив изделие целиком в отверстие, диаметр которого должен быть не более чем диаметр распорной втулки, начинают закручивать гайку.
    При этом болт втягивается, расталкивает края распорной втулки, и она расширяется, прижимая изделие к краям проделанного отверстия. Соединение получается максимально прочным, простым и в то же время разборным. Последнее свойство является значимым, поскольку если применять сварочное соединение, то разобрать уже будет проблематично.

    Анкерный болт с кольцом

    В зависимости от назначения, само изделие может отличаться по длине, а также другим особенностям. Например, есть короткие, с увеличенным диаметром шайбы, с наличием дополнительного гальванического покрытия, либо обычные, а также изделия, покрытые цинковым слоем.

    Довольно часто применяется анкерный болт двухраспорный. Это вариант крепежа, когда изделие имеет две втулки, одна из которых является дополнительным усиливающим узлом. Последнее обеспечивается дополнительной площадью соприкосновения со стенами.

    Анкерный болт с крючком

    Наиболее узкой разновидностью считается анкерный болт клиновый. Они не нашли широкого применения, как все вышеперечисленные, но тоже имеют место быть на мировом рынке. В отличие от предыдущих вариантов, где основным разборным узлом является втулка, здесь в качестве этого узла выступает подвижный элемент в форме клина.

    Когда мы вращаем гайку, клинообразный элемент свободно перемещается. Находя максимально узкое место, он упирается и начинает расширяться под действием внешних сил. Таким образом, соединение получается надежным. Но, конструкция такого анкера сложнее, поэтому он обходится дороже.

    Основным действием при монтаже является необходимость проделывать отверстие. Его желательно либо делать чуть меньше, либо таким же диаметром, как и диаметр втулки. В то же время есть и такие разновидности как забивные анкеры.

    В отличие от предыдущих видов, здесь необходимо проделать отверстие, вставить туда специальные гильзы, выполнить ударное действие специальным гвоздём, после чего его извлечь и закрутить во внутреннее пространство болт, либо крюк или что-то другое, чтобы выполнить монтаж в дальнейшем.

    Отличить изделия можно и по типу инструмента, которым будем работать. Зачастую в основании анкера лежит гайка, воздействуя на которую гаечным ключом можно создать необходимое давление. Это позволит расширить гильзу даже в самых труднодоступных местах. Что касается других модификаций, то это разновидности под отвёртку.

    Анкерный болт с гайкой двухраспорный

    Их покупают значительно реже, поскольку отвертка не способна создать такое усилие, как гаечный ключ. Но, это удобно тогда, когда производится скрытая установка анкерных болтов. Поэтому если такой тип и применяется, то при небольших диаметрах, например, когда диаметр втулки менее 12 мм.

    Особенности монтажа

    На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

    1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
    2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
    3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
    4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

    Типы монтажа анкерных болтов (нажмите для увеличения)

    Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

    Последовательность монтажа забивного анкера

    На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

    Анкерный болт: разновидности и назначение

    Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

    1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

    2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

    3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

    4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
    5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
    6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

    Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

    Принцип работы и применение

    Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

    При этом используются три принципа работы:

    • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
    • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

    Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

    При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

    Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

    Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

    Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

    • балки;
    • плиты перекрытия, балконные консоли;
    • фермы, колонны;
    • лифты, лестничные марши и площадки;
    • стеновые или отделочные панели;
    • коммуникации, инженерное оборудование;
    • оконные или дверные коробки;
    • навесы, козырьки;
    • пристройки;
    • потолочные светильники, вытяжки;
    • подвесные потолки.

    Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

    Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

    Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

    Классификации по различным параметрам

    Каждый строитель подтвердит, что качественные анкеры обладают высокой прочностью. По этой причине их применяют на бетонных конструкциях большой массы, где на места соединения приходится высокая нагрузка. Например, их используют для крепления перил, ограждений, а также применяют для закрепления балконов и фасадов.

    Крепление предметов с помощью анкеров дает возможность выполнять надежную фиксацию необходимых элементов или к бетону, или цельному камню. Используемые для фиксации конструкций и предметов анкеры могут быть нескольких видов:

    • с анкерной плитой;
    • изогнутые;
    • прямые;
    • съемные;
    • составные;
    • имеющие конический конец.

    Каждая разновидность анкерных болтов имеет свой особый тип исполнения. Размер может варьироваться в зависимости от предназначения крепежа и обычно находится в диапазоне от 1,2 до 14 см.

    По способу монтажа применяемые для бетона анкера различаются между собой на:

    • глухие. Их установка производится непосредственно перед заливкой бетона. По своему виду крепёж имеет форму изогнутой шпильки. Такая особенность его конструкции обеспечивает возможность для его надежного удержания в фундаменте после застывания. Пока происходит застывание раствора, болты удерживаются за счёт специальных приспособлений — кондукторов;
    • съемные. Дополнительно используются специальные плиты или же применяются закладные детали. Фиксация анкера происходит при помощи клея или же используется раствор, который готовится из песка и цемента. В основании болты вставляют в пазы или же их закрепляют, используя для этого цанги. Их монтаж выполняется до начала работ по бетонированию.

    По методу установки анкера делятся на химические и механические. Последние бывают следующих видов:

    • закладной. При установке закладывается в бетонную смесь, где и происходит его затвердевание;
    • клиновой. При выполнении монтажа такого анкера происходит его расширение. В результате обеспечивается необходимая фиксация;
    • забивной. В заранее созданное отверстие забивают втулку, в которую входит болт;
    • с шайбой. Использование такого крепежного элемента обеспечивает прочную фиксацию элемента у основания. Например, можно легко закрепить бытовой прибор или же надежно зафиксировать навесную мебель;
    • С гайкой. С помощью такого типа анкеров можно удобно крепить предметы, отличающиеся значительной массой, на высоте. При фиксации предмета с помощью такого крепежа необходимо на стене заранее установить болт, после этого на него надеваются отверстия в той части, которую необходимо закрепить, а потом зафиксировать при помощи гайки. Анкера этого вида отлично подходят для фиксации бытовых приборов, которые необходимо периодически снимать со стены;
    • с крюком или кольцом. Их крепление осуществляется к перегородкам, выполненным из бетона. Обычно они используются для закрепления осветительных приборов или же применяются при выполнении работ, связанных с монтажом коммуникаций. Размер крепежа в данном случае может быть индивидуальным для каждого случая. Чем более тяжелый предмет необходимо зафиксировать, тем более прочным должен быть анкер. Обычно его длина равнозначна толщине основы;
    • распорный;
    • двухраспорный. Его особенностью является наличие двух подвижных муфт. Благодаря им обеспечивается повышенная прочность;
    • рамный. Этот тип анкеров используется для монтажа пластиковых, а также деревянных окон. Особенностью его конструкции является наличие скрытой головки.

    Применение

    Две основные сферы, где применяется анкер, это строительство и ремонт. Также он применяется в благоустройстве. Например, в строительстве, с его помощью удобно монтировать межкомнатные двери, входные двери из металла и пластика, в некоторых случаях окна и иные светопрозрачные конструкции.

    Анкерный болт забивной

    В вопросах отделки, при помощи анкера следует монтировать основу для натяжных потолков, устанавливать карнизы, крепить спортивный инвентарь в условиях квартиры и частного дома при наличии бетонных стен, а также производить монтаж люстр и других подвесных конструкций. Все элементы спортзала, которые подвешены на потолок, обязательно висят на анкерах. Анкера, в свою очередь либо имеют крюк, либо рассчитаны на кольцо.

    Что такое анкерный болт


    Что такое анкерный болт и его применение

    В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

    Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

    Классификация анкерных болтов

    Существует множество типов анкерных болтов. Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

    Рассмотрим существующие разновидности анкеров, их строение и области применения.

    Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

    Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

    Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

    Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

    Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

    Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

    Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции. Крепить подобные болты в пористые конструкции нежелательно.

    Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

    Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

    За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

    Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

    Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые. Особенностью конструкции являются 4 независимых сегмента.

    По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

    Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

    Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

    При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

    Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

    Установка анкерного болта

    Процесс установки анкерных болтов происходит по одной схеме.

    1. В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
    2. Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
    3. Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
    4. Затягиваем гайку и производим окончательный монтаж конструкции.

    При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

    Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

    Анкерный болт — типы изделий и особенности их использования

    Icer

    Если вам нужно что-то надежно закрепить в бетонном, кирпичном или другом твердом основании, то лучшим решением станет анкерный болт. Я расскажу вам о самых распространенных вариантах изделий и опишу все их особенности. Вам надо просто ознакомиться с информацией и выбрать то, что больше всего подходит в вашей ситуации.

    Конструкции и размеры анкеров могут быть разными

    Какие анкера бывают и как их правильно использовать

    Для начала разберемся с разновидностями крепежа, их немало, и каждый из вариантов предназначен для определенных целей. Выбор правильного крепления так же важен, как и надежный монтаж, помните об этом.

    Типы изделий

    Самые распространенные и востребованные варианты анкерного крепежа следующие:

    Иллюстрация Описание
    Анкер с гайкой. Один из самых распространенных вариантов, который прост в использовании и надежен.

    Устройство конструкции хорошо показано на фото, крепление происходит за счет распирания втулки на конусной части при закручивании гайки.

    Диаметр может варьироваться от 6 до 20 мм. Конкретный вариант подбирается исходя из того, какая нагрузка будет воздействовать на крепеж.

    Болт анкерный. При всем своем сходстве с первым вариантом этот тип изделий отличается от него.

    Во-первых, верхняя часть сделана в виде болта, благодаря чему при закручивании шпилька не выходит наружу и крепление выглядит аккуратно. Во-вторых, распорная часть сделана разборной — в виде втулки и съемной конусной части, что удобнее при монтаже.

    Размеры у изделий те же, что и у вышеописанного варианта.

    Клиновой анкер — специально разработан для твердых бетонных поверхностей. При всей своей простоте данный вид крепежа выдерживает значительный вес и обеспечивает высокую надежность.

    Диаметр изделий может составлять от 6 до 24 мм, а длина варьируется в диапазоне от 40 до 300 мм.

    По способу фиксации клиновой крепеж похож на первый вариант — заворачивается гайка и втулка распирается на конусном наконечнике.

    Анкер с кольцом. Используется в случаях, когда нужно что-то повесить на стены или потолок. По своей конструкции напоминает обычные варианты с гайкой, отличие состоит лишь в том, что на конце располагается металлическое кольцо.

    Диаметр распорной части может варьироваться от 6 до 16 мм, а длина — от 80 до 200 мм.

    Анкер с крюком. Похож на предыдущий вариант, но в отличие от него имеет крюк в наружной части изделия. Этот тип крепежа хорош для ситуаций, когда время от времени закрепляемые элементы нужно снимать.

    По размерам эта группа изделий не отличается от варианта с кольцом.

    Г-образный анкер. По фото несложно понять, почему он так называется. Используется такой крепеж там, где надо повесить на стену элементы, имеющие большой вес.

    Такие крепления хорошо подходят для навешивания кухонных шкафчиков.

    Чаще всего встречаются изделия диаметром от 8 до 12 мм и длиной рабочей части от 60 до 120 мм.

    Анкер двухраспорный. Если все предыдущие варианты имели одинарные распорные части, то данный тип изделий фиксируется сразу в двух местах, что обеспечивает наилучшую надежность крепления.

    В конструкцию добавлена еще одна распорная втулка, а на нижней втулке верхняя часть сделана в форме конуса. Благодаря этому обеспечивается наилучшая прочность.

    Диаметр может составлять от 10 до 20 мм, а длина — от 100 до 300 мм.

    Анкер фундаментный. Представляет собой Г-образный элемент, с одной стороны которого есть резьба, на которой располагаются по две гайки и шайбы.

    Основная сфера использования — крепление к фундаменту элементов нижней обвязки и других конструкций.

    Анкер ставится в бетон при заливке основания. После застывания на поверхности уже есть шпильки, к которым можно прикрепить все, что нужно.

    Цанги забивные. Хоть они и не относятся к болтам, но нельзя не упомянуть этот тип креплений. Они представляют собой стальные или латунные элементы, которые забиваются в бетон, а потом в них вкручиваются обычные болты, распирая клиновидный хвостовик и обеспечивая надежное крепление.

    Цена латунных цанг второе выше, чем стальных.

    Основные рекомендации по использованию

    Разберемся, как производится установка анкерных болтов своими руками. Тут нет ничего сложного, ниже на картинке представлена наглядная инструкция, а под ней каждый этап расписан подробно.

    Так выглядит последовательность действий при креплении в бетоне

    1. Сверлом по бетону просверливается отверстие. Диаметр сверления должен быть таким же, как диаметр вашего крепежа. Глубина сверления обычно делается на 5-10 мм больше длины крепления. Лучше всего использовать перфоратор, так как он гораздо быстрее сверлит бетон;

    При работе держите инструмент перпендикулярно поверхности. Если перфоратор будет располагаться под наклоном, то и крепеж встанет криво.

    1. Отверстие очищается от мусора. При бурении неизбежно образуется мусор, и далеко не все мелкие частички выводятся наружу по нарезам сверла. Поэтому рекомендуется продувать отверстия резиновой грушей или компрессором, если такой есть;
    2. Вставляется анкер. Он должен входить плотно, а не болтаться в отверстии. Если вставить элемент руками сложно, то можно слегка подбить его молотком, но сильно усердствовать не стоит — вы можете повредить крепление;

    Клиновые анкеры заходят в отверстия очень туго. Их можно забивать со значительным усилием — они предназначены для таких нагрузок и выдержат даже сильные удары.

    1. Крепеж затягивается. Чаще всего для этого используется накидной или торцевой ключ. Нужно хорошо закручивать гайку, чтобы элемент не имел никакого люфта.

    Вывод

    Теперь вы знаете обо всех основных типах анкерных болтов и без труда сможете использовать их, следуя рекомендациям из нашего обзора. Видео в этой статье раскроет тему еще лучше, а если у вас еще есть вопросы — пишите их в комментариях.

    16 ноября 2017г. Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

    Последние ответы на форуме

    Разновидности анкерных болтов для бетона

    Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

    Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

    Разновидности анкерных болтов

    Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

    • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
    • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

    В свою очередь, механический анкерный болт может быть:

    Клиновым

    Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

    Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

    Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

    Забиваемым

    Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

    Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

    Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

    Разжимным

    Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

    Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

    «Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

    Распорным

    Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

    Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

    Такие типы анкеров применяются только для бетона и полнотелого кирпича.

    Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

    Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

    Размеры анкерных болтов

    Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

    • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
    • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
    • 100 – это длина анкерного болта в мм.

    Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

    Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

    • выравнивающей силы – от 10,5 до 18,3 кН;
    • изгибающего момента – от 5,2 до 25,7 Нм;
    • крутящего момента – от 10 до 40 Нм.

    Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

    От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

    Технология установки анкеров

    Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

    1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
    2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
    3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
    4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
    5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

    1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
    2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
    3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
    4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

    Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

    В заключении

    Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

    Анкерный болт с гайкой: параметры, монтаж, ГОСТ

    Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

    Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

    Конструктивные особенности

    Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

    Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

    Конструкция анкерного болта с гайкой

    Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

    Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

    Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

    Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

    Параметры и требования нормативного документа

    Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

    Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

    В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

    Установочные параметры анкерных болтов с гайкой

    Технические характеристики анкеров

    Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

    Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

    Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

    Двухраспорные анкерные болты, оснащенные гайкой

    Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

    Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

    Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

    Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

    Правила монтажа

    Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

    Этапы установки анкерного болта

    Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

    1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
    2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
    3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.
    Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

    Анкерный болт: характеристики, преимущества и особенности применения

    Анкер — болт, широко применяемый в строительных и монтажных работах.

    Особо прочно и надежно крепится в бетонное основание, чем крепче бетон, тем надежнее крепятся анкера. Но на этом использование болтов не ограничивается: их часто применяют при монтировании блочных или кирпичных кладок. Функция, выполняемая анкерным болтом — надежное и прочное крепление, как самой конструкции, так и различных навесных оборудований, вот здесь много различных крепящих и отделочных материалов.

    Виды и сферы использования

    В зависимости от элемента, необходимого монтировать к стене и самой стены, различают следующие разновидности анкеров:

    • Гаечный анкерный болт. Конструкция такого болта состоит из трех элементов:
      • винт, конец его выполнен в форме конуса;
      • трубка из металла, имеющая прорези.
      • гайка, расширяющая конусный конец винта при монтировании анкера.
    • Анкер с крюком. Такой болт применяется при необходимости установить на стену оборудование, которое нужно будет периодически снимать. Часто применяется для монтирования водонагревательных котлов.
    • Анкер с кольцом используется для подвешивания различных элементов к потолку.
    • Ударный анкер. Принцип установки такого болта основывается на расклинивании его трубки и штока от резкого удара молотком.
    • Анкер клиновый. Его конструкция напоминает простой гаечный анкер, только немного улучшенный. Он не особо популярен в строительстве за счет своей стоимости.
    • Анкер с двумя распорами. Отличается от простого болта наличием двух распорок — в середине и в конце.

    Размеры анкерных болтов

    Размеры анкера, состоящие из трех цифр, обозначены на его гильзе. Первое число — диаметр анкера, второе — его размер, а третье — его длина. Все анкера различают по своим размерам:

    • По наружному диаметру шпили — от 6 мм до 2,4 см.
    • По длине анкера — от 6 до 40 см.

    Преимущества

    Разжимные болты стали широко популярны благодаря своим положительным характеристикам:

    • Удобство при монтировании анкера.
    • Быстрота установки.
    • Широкое разнообразие видов и размеров болтов.
    • Возможность надежного и прочного крепления различных конструкций, как на стену, так и на потолочные площадки.
    • Возможность монтирования анкера даже в труднодоступные места.
    • При правильной установке разжимной болт может выдерживать сверхтяжелые элементы.
    • При необходимости анкер можно демонтировать.

    Разжимной анкер — неотъемлемый элемент при выполнении различных строительных и установочных работ. Он зарекомендовал себя как незаменимый инструмент для надежного и прочного крепления необходимых конструкций.

    Анкерный болт принцип действия

    Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

    Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

    Крепёж — анкер

    Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

    Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

    Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

    По способу действия такие изделия делятся на два основных вида:

    1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
    2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

    В свою очередь, металлические анкеры также делятся на несколько типов:

    • Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
    • Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
    • Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
    • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

    Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

    А в этой статье рассказывается про пробковые настенные покрытия.

    Как установить анкерный болт?

    Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

    1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
    2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
    3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
    4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
    5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
    6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

    В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  • Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.
  • В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


    Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

    А статья про технические характеристики анкерных болтов.

    Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

    Содержание

    Классификация [ править | править код ]

    Различают следующие виды анкеров:

    Технология устройства и основные виды разрушения анкеров [ править | править код ]

    Анкер удерживается в материале основания за счёт трёх основных рабочих принципов:

    • Трение — нагрузки, воспринимаемые анкером, передаются на материал основания посредством трения тела анкера о материал основания. Для этого необходимо наличие распирающей силы. Эта сила может создаваться, например, за счёт распора металлической цанги или пластикового дюбеля.
    • Упор — нагрузки, воспринимаемые анкером, компенсируются внутренними силами сопротивления материала излому/смятию, возникающими, как правило, на глубине анкеровки. По такому принципу работают цанговые металлические анкера, фундаментные болты и т. п.
    • Замоноличивание (Склеивание) — нагрузки, воспринимаемые анкером, компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Такой принцип работы характерен для клеевых анкеров, закладных деталей без упорных приспособлений и уширений (заделок) и т. п.

    Многие виды анкеров удерживаются в материале основания посредством комбинации описанных выше принципов.

    Разрушение анкерного крепления происходит в самом слабом его месте. Различают следующие характерные виды разрушения:

    • Вырыв анкера — полный или частичный вылет анкера из материала основания, как правило, с сохранением конструктивной целостности основания.
    • Срез анкера — полное разрушение анкера по границе основание-закрепляемый элемент под воздействием превышающих допустимые сдвигающих сил.
    • Излом или пластический изгиб анкера — полное или частичное разрушение анкера под воздействием превышающих допустимые изгибающих сил при дистанционном монтаже закрепляемого элемента.
    • Вырыв материала основания анкером — полное разрушение анкерного соединения, связанное с нарушением конструктивной целости материала основания под воздействием нагрузок, превышающих предел прочности материала основания. Существует два наиболее частых вида вырыва — вырыв конуса материала основания и излом кромки материала основания (при установке анкера вблизи края базового материала).
    • Коррозия материала анкера — полное или частичное разрушение анкера, связанное с коррозией материала анкера или его отдельных частей.
    • Плавление или выгорание анкера — нарушение конструктивной целостности анкера, связанное с разрушением материала анкера или его отдельных частей, вызванным воздействием высоких температур, нехарактерных для данного анкерного соединения.

    Максимальная нагрузка на вырывание зависит от прочности бетона и размера анкера. Для анкера 8 мм вырывающая сила в зависимости от типа – 1-15 кН (100-1500 кгс) для бетона марки B25, но рабочая нагрузка не должна превышать 25% от вырывающей силы. Для бетона с трещинами необходимо нагрузку на вырывание умножить на коэффициент 0,6 [1] .

    Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

    Принцип работы анкеров – как они справляются с нагрузками?

    Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

    Вытащить анкерный болт со стены невозможно

    При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

    Анкеры: их эффективность и разновидности

    Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

    Анкерные болты делятся на несколько видов

    Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

    1. Механические:
      — закладной;
      — распорный;
      — забивной;
      — клиновой;
      — болт с кольцом или крючком;
      — рамный;
      — шпилька;
      — фасадный;
      — потолочный;
      — пружинка.
    2. Химические:
      — крепеж-монолит;
      — для наружных и внутренних работ;
      — для крепежа в рыхлых и тонкостенных основах;
      — стойкие к вибрациям;
      — долго служащее;
    3. Пластиковые.
    4. Грунтовые.
    5. Для устройства фундамента.
    6. Регулировочные по высоте.

    Как крепить анкерный болт: надежный якорь для любых применений

    Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

    — просверлить в стене отверстие дрелью или перфоратором;
    — установить в отверстие болт;
    — распереть якорное основание.

    Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

    Монтаж в фундамент

    Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

    Анкерные болты для фундамента выдерживают очень большие нагрузки

    Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

    Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

    Такие анкера лучше использовать для прочных стен

    Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

    Такие анкера используют только для прочных поверхностей

    Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

    Для монтажа анкера нужна только дрель

    Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

    Крепление является обязательной процедурой при ремонте и строительстве

    Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

    Видео: Установка анкерных болтов


    Видео: Анкеры. Принцип работы анкерного болта

    Как работают бетонные крепежные детали - Concrete Fastening Systems, Inc.

    Купить якоря

    Крепление к бетону уникально по сравнению с другими видами крепления, такими как соединение двух металлических частей вместе с помощью винта или болта и гайки. Бетонные анкеры намного сложнее установить и использовать. Концепция крепления чего-либо к твердому базовому материалу полностью отличается от почти любого другого типа крепления.Бетон является наиболее широко используемым основным материалом в мире в течение последних 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет из-за его простоты, прочности, универсальности и обилия ингредиентов, используемых для его изготовления.

    Процесс крепления к бетону прост:

    1. Проделать отверстие в бетоне
    2. Вставьте что-нибудь в отверстие, чтобы оно заняло освободившееся пространство
    3. Расширьте материал в отверстии с помощью гвоздя, винта или установочного инструмента

    Мы делаем отверстие определенного объема, а затем вставляем в него больше материала.Этот увеличенный объем материала прижимается к внутренней стенке отверстия и создает трение. Благодаря этому трению большинство механических анкеров для бетона достигают своих значений удержания. Все бетонные анкеры механического типа работают по одному и тому же основному принципу - просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить извлечение анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне, а не для выхода.

    Анкер клиновой

    Клиновые анкеры - это бетонные анкеры, состоящие из двух частей, которые собраны в одно целое. Стальной стержень (из углеродистой или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец вначале немного меньше в диаметре и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляется зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайку и шайбу надевают на резьбу и затягивают вручную.Затем с помощью гаечного ключа поворачивают гайку, которая подтягивает анкер вверх и заклинивает зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне под анкер-клин размер отверстия равен размеру диаметра анкера.

    Анкер-гильза

    Гильза якоря состоит из четырех разных частей. Шпилька (имеющая резьбу и раструб или конус на одном конце), втулка, гайка и шайба. Втулка расширителя собирается на шпильке с резьбой гайки и шайбы на противоположной стороне конусообразного конца.Анкер-муфта вставляется в отверстие, просверленное в основном материале (бетоне, кирпиче или блоке). Гайка поворачивается, которая протягивает шпильку через втулку расширителя, расширяя ее к внутренней стенке основного материала. Размер отверстия, которое нужно просверлить в бетоне для анкера-гильзы, равен диаметру используемого анкера.

    Саморезы по бетону

    Бетонные винты отличаются от всех остальных анкеров, потому что они не используют расширение для получения значений удержания.Шурупы по бетону представляют собой винты со специальной резьбой с закаленной зубчатой ​​резьбой и резьбой high-low. Насечки и резьба с высоким-низким уровнем помогают устранить стружку бетона из отверстия, поскольку винт вбивает резьбу в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или ротационным сверлом до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

    Забивной анкер

    Забивные анкеры - это анкер с внутренней резьбой, предназначенный для установки в бетон, а затем для вставки стержня с резьбой или болта. Вставной анкер состоит из двух частей: расширительного экрана (из оцинкованной углеродистой или нержавеющей стали) и упрочненной расширительной пробки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец экрана сужается с четырьмя прорезями, которые проходят на части его длины. Поверхность этого конца может быть гладкой или рифленой, а другой конец - гладкой.Заглушка-расширитель помещается на конец анкера с четырьмя пазами, а другой конец имеет резьбу. Анкер устанавливается путем помещения анкера в отверстие в бетоне и установки расширительной пробки с помощью установочного инструмента. Для каждого диаметра вставного анкера предусмотрен специальный установочный инструмент. Этот установочный инструмент представляет собой стальной стержень, один конец которого загнут вниз. Суженная вниз часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока выступ анкера не соприкоснется с кромкой установочного инструмента.Это действие толкает заглушку расширителя вниз в анкер для вставки, расширяя анкер там, где находятся четыре прорези. Как и для всех анкеров с внутренней резьбой, размер указанного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

    Анкер-винт

    Анкеры с машинными винтами представляют собой анкеры с внутренней резьбой, в которые вставляется резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки.Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, сначала конус с резьбой. Анкер с крепежным винтом устанавливается путем проталкивания втулки над втулкой-расширителем, заклинивая втулку между муфтой-расширителем и внутренней стенкой бетона. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Механический винтовой анкер каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера.Размер анкера машинного винта определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

    Забойный якорь

    Забивные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Забивной анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного ведущего штифта, гайки и шайбы, покрытых желтым цинком.Корпус якоря на одном конце имеет резьбу, а на другом конце есть четыре прорези, вырезанные на часть длины - поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру следует слегка постучать, пока гайка и шайба не будут плотно прилегать к основному материалу или закрепляемому приспособлению.Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную настройку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

    Якорь ударный

    Молотковые анкеры изготовлены из прочного и податливого материала Zamac. Молотковые анкеры представляют собой легкий бетонный анкер, состоящий из двух частей: корпуса и оцинкованного стального стержня.Корпус ударного якоря разделен снизу вверх на большей части своей длины грибовидной головкой. Корпус анкера является полым, который проходит через толщину головки и спускается в хвостовик по всей длине. Стальной штифт - это то, что расширяет якорь; он изготовлен из высокоуглеродистой стали с небольшой головкой на одном конце и острым концом. Якорь устанавливается путем вбивания стального штифта в корпус якоря. По мере того, как гвоздь проталкивается через корпус анкера, разделенная часть расширяется и прижимается к внутренней стенке отверстия в основном материале.Диаметр отверстия, которое необходимо просверлить для анкера с ударным молотком, равен диаметру используемого анкера.

    Анкер с раздельной передачей

    Анкеры с разъемным приводом изготавливаются из углеродистой стали, подвергнутой сквозной термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой одно целое с плоской потайной головкой или круглой головкой. У основания анкера, с противоположных сторон от головки, стержень разрезан на две предварительно расширенные части. Эти две половины сжимаются, когда анкер забивается в предварительно просверленное отверстие в бетоне.Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, прижимаясь к внутренней стенке отверстия. Для анкера с раздельным приводом требуется отверстие, размер которого равен диаметру используемого анкера.

    Отстающий щит

    Защитные экраны состоят из двух частей, собранных в одно целое. Защитный экран изготовлен из материала Zamac, который представляет собой устойчивый к ржавчине цинковый сплав. Внутренняя часть защитного экрана имеет внутреннюю резьбу, предназначенную для приема резьбы винта с запаздыванием, а его резьба сужается и проходит по длине анкера.Внешний корпус анкера имеет ребра, которые проходят большую часть длины анкера. Отставание щит устанавливается путем вставки лаг винта в анкер. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и прижимает к основному материалу. Анкеры с отстающим экраном обозначаются диаметром болта, входящего в анкер. Важно, чтобы размер просверливаемого отверстия был больше указанного размера анкера.

    В течение многих лет создание отверстия в бетоне хорошего постоянного диаметра было кропотливой задачей.Так было до изобретения электрического перфоратора. До появления электрического молота отверстия для сверления делались с помощью так называемого звездчатого сверла. Сверло в форме звезды представляло собой стальной стержень с одним концом в форме большого X (конец сверления), а другой конец шпильки (ударный конец). Буровой конец укладывали на бетон, поражающий конец ударяли тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие.До появления звездообразного сверла для создания отверстий в бетоне использовались другие методы, используя долота и пробойники.

    Купить якоря

    22 мая 2009 Майк Писторино

    »Анкерный болт 90 °

    Гнутые анкерные болты закладываются в бетон и используются для поддержки колонн из конструкционной стали, фонарных столбов, конструкций дорожных знаков, мостов, оборудования и многих других применений. Изогнутая часть или «ножка» анкерного болта служит для создания сопротивления, так что болт не выскакивает из бетонного основания при приложении силы.

    Portland bolt также производит другие конфигурации бетонных анкерных болтов, включая анкерные стержни, анкерные болты с головкой и стержни с призматической головкой.

    Болты, гнутые по индивидуальному заказу, обычно имеют следующие размеры:

    Диаметр (D) x длина (L) x расстояние между ножками (C) x резьба (T)

    Производство

    Компания

    Portland Bolt производит гнутые анкерные болты на заказ диаметром от 1/2 ″ до 4 ″ практически по любой спецификации ASTM. Они бывают либо гладкими, либо оцинкованными горячим способом.Также изготавливаются анкерные болты из нержавеющей стали. Все операции, включая процесс цинкования, выполняются на собственном предприятии.

    Акции

    Portland Bolt производит и хранит анкерные болты, которые доступны для немедленной поставки. Наш инвентарь включает полную линейку анкерных болтов классов ASTM F1554, степень 36, F1554, степень 55 и A307, степень C. Технически, A307, степень C была отозвана в 2007 году и заменена на F1554, степень 36. Тем не менее, Portland Bolt будет поставлять стандартные анкерные болты. в соответствии с этой спецификацией по запросу заказчика.Для получения более подробной технической информации о спецификации анкерного болта F1554 посетите сайт www.F1554AnchorBolts.com.

    Марки на складе
    ASTM F1554-36, F1554-55, ASTM A307-C *, AASHTO M314-36, M314-55

    90 Размеры анкерного болта

    Щелкните по таблице, чтобы просмотреть чертеж
    Размер анкерного болта (Д x Д x С x Т) Обычная отделка Часть # горячеоцинкованный Часть #
    Диаметр. Длина Крючок Резьба
    1 2 8 2 4 12357 12358
    1 2 10 2 4 12029 12030
    1 2 12 2 4 12618 12619
    1 2 18 4 4 На заказ 19579
    5 8 8 2 4 17752 17753
    5 8 10 2 4 17754 17755
    5 8 12 3 4 17735 17689
    5 8 18 4 6 На заказ 17658
    5 8 20 4 6 На заказ 17982
    3 4 6 3 4 14122 14123
    3 4 8 3 4 16599 16600
    3 4 10 3 4 16601 16602
    3 4 12 4 4 16603 16604
    3 4 14 4 6 18918 18919
    3 4 15 4 6 15980 15981
    3 4 16 4 6 18920 18921
    3 4 18 4 6 15982 15983
    3 4 18 4 7 На заказ 17979
    3 4 24 4 6 16629 16630
    3 4 24 4 7 На заказ 17970
    3 4 30 4 6 На заказ 15989
    3 4 30 4 7 На заказ 17981
    3 4 36 4 7 На заказ 19301
    7 8 18 4 6 На заказ 15985
    1 12 4 4 18930 19305
    1 18 4 6 15986 15987
    1 24 4 6 18933 19298
    1 36 4 6 15978 15979
    1 36 4 7 На заказ 17729
    1 36 4 12 На заказ 15976
    1 1 4 36 5 12 На заказ 19594
    1 1 4 42 6 7 На заказ 17064
    • Черный - обозначает стандартные анкерные болты ASTM F1554, класс 36, A307, класс C * и AASHTO M314, класс 36.
    • Красный - обозначает стандартные анкерные болты класса 55 ASTM F1554 и класс 55 AASHTO M314. Анкерные болты класса 55 соответствуют требованиям дополнительное требование S1 по свариваемости.

    2020-11-17

    КОНСТРУКЦИЯ АНКЕРНЫХ БОЛТОВ В БЕТОННОЙ КЛАДКЕ

    ВВЕДЕНИЕ

    Анкерные болты предназначены для передачи нагрузок на кладку от таких приспособлений, как ригели, пороги и несущие плиты.И сдвиг, и растяжение передаются через анкерные болты, чтобы противостоять расчетным силам, таким как подъем из-за ветра в верхней части колонны или стены или вертикальные гравитационные нагрузки на ригели, поддерживающие балки или фермы (см. Рисунок 1). Величина этих нагрузок значительно варьируется в зависимости от области применения.

    Настоящий ТЭК обобщает требования к правильному проектированию, детализации и установке анкерных болтов, заделанных в бетонную кладку, на основе положений Строительных норм и правил для каменных конструкций издания 2013 г. (см.1). Следует отметить, что в редакциях Международного строительного кодекса и Международного жилищного кодекса 2012 года (ссылки 3 и 4) содержатся ссылки на положения редакции строительных норм и правил для каменных конструкций 2011 года (ссылка 5), которые не содержат существенных отличий от следуя методологиям анализа и проектирования.

    Рисунок 1 - Расчетные нагрузки анкеровки

    Типы и конфигурации крепления

    Анкерные болты в целом можно разделить на две категории: закладные анкерные болты, которые закладываются в раствор во время строительства кладки; и анкеры после установки, которые устанавливаются после возведения кладки.Установленные анкеры достигают сопротивления сдвигу и растяжению (вытягиванию) за счет расширения по каменной кладке или гильзам, либо путем склеивания с помощью эпоксидной смолы или других клеев. Конструкция анкеров после установки должна соответствовать документации производителя анкеров и выходит за рамки настоящего ТЭК.

    Конфигурации анкерных болтов

    , на которые распространяются требования Строительных норм для каменных конструкций, относятся к одной из двух категорий:

    • Анкеры с гнутым стержнем, в состав которых входят обычные J- и L-болты, представляют собой стальные стержни с резьбой с крючками на конце, встроенными в кладку.Анкерные болты с гнутым стержнем должны соответствовать требованиям к материалам Стандартных технических условий на углеродистую конструкционную сталь, ASTM A36 / A36M (ссылка 6).
    • Анкеры с головкой включают обычные болты с квадратной или шестигранной головкой с резьбой, но также включают пластинчатые анкеры (когда к концу болта приваривается стальная пластина). Анкерные болты с головкой должны соответствовать требованиям Стандартных технических условий на болты и шпильки из углеродистой стали, предел прочности при растяжении 60 000 фунтов на кв. Дюйм, ASTM A307, класс A (ссылка 7).

    Для других конфигураций анкерных болтов, включая анкеры после установки, расчетные нагрузки определяются путем испытания минимум пяти образцов в соответствии со Стандартными методами испытаний прочности анкеров в бетонных и каменных элементах, ASTM E488 (см.8) при нагрузках и условиях, которые соответствуют предполагаемому использованию. Допустимые расчетные значения напряжений ограничиваются 20% от средней испытанной прочности анкерных болтов. В соответствии с положениями расчета прочности номинальная расчетная прочность ограничивается 65% от средней испытанной прочности.

    ОБЩИЕ ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ И ДЕТАЛИ

    Строительные нормы и правила для каменных конструкций (ссылка 1) содержат положения о конструкции анкерных болтов как для расчета допустимого напряжения, так и для методов расчета прочности (главы 2 и 3, соответственно).Обзор этих принципов проектирования можно найти в документах «Расчет допустимого напряжения бетонной кладки», TEK 14-7C, и «Положения по расчету на прочность для бетонной кладки», TEK 14-4B (ссылки 9, 10). Обратите внимание, что глава 5 кодекса также включает предписывающие критерии для крепления пола и крыши, которые применимы к эмпирически спроектированной каменной кладке, но эти положения здесь не рассматриваются.

    Хотя многие требования к конструкции анкера различаются в зависимости от методов расчета допустимого напряжения и прочности, некоторые положения обычно являются общими для двух подходов к проектированию.Следующее обсуждение и темы относятся к анкерам, спроектированным с использованием методов расчета допустимого напряжения или прочности.

    Эффективная площадь анкерных болтов

    Для обоих методов проектирования чистая площадь анкерного болта, используемая для определения расчетных значений, представленных в данном ТЭК, принимается равной следующему, что учитывает уменьшение площади из-за наличия анкерной резьбы:

    Анкер ½ дюйма = 0,142 дюйма² (91,6 мм²)
    дюйма анкер = 0,226 дюйма² (145,8 мм²)
    ¾ дюймаанкер = 0,334 дюйма² (215,4 мм²)
    ⅞ дюйма анкер = 0,462 дюйма² (298,0 мм²)

    Эффективная длина заделки

    Минимальная эффективная длина заделки анкерных болтов составляет четыре диаметра болта (4 d b ) или 2 дюйма (51 мм), в зависимости от того, что больше (см. Рисунок 2). Длина укладывания возглавляемых болтов, л б, измеряется параллельно оси болта от поверхности кладки к поверхности головки болта подшипника. Для согнут-бара якорей, эффективная анкеровки длина измеряется параллельно оси болта от поверхности кладки к опорной поверхности на изогнутом конце минус одного диаметра анкерного болта.

    Рисунок 2 - Минимальная эффективная длина заделки

    Размещение

    Анкерные болты должны быть заделаны в цементный раствор, за исключением того, что анкеры диаметром ¼ дюйма (6,4 мм) разрешается размещать в стыках слоя раствора толщиной не менее ½ дюйма (12,7 мм). За исключением анкеров, установленных в стыках раствора, минимальный зазор составляет ¼ дюйма.(6,4 мм) и ½ дюйма (12,7 мм) требуется между анкерным болтом и ближайшей поверхностью кладки для мелкого и крупного раствора соответственно. Это требование применяется к анкерным болтам, встроенным в верхнюю часть элемента кладки, а также к анкерным болтам, проходящим через лицевые оболочки кладки, как показано на Рисунке 2. Хотя исследования (см. 11) показали, что установка анкеров в отверстия слишком большого размера на лицевой стороне кирпичной кладки Оболочки не оказывают значительного влияния на прочность или характеристики анкеров по сравнению с теми, которые помещаются в отверстия, лишь немного превышающие диаметр анкера, кодекс решил сохранить эти требования к свободному зазору в качестве удобного средства проверки того, что цементный раствор должным образом закрепился вокруг анкерного болта. .

    Несмотря на то, что при типичном проектировании каменной кладки они редко контролируются, Строительные нормы и правила для каменных конструкций также требуют, чтобы расстояние между параллельными анкерами было, по крайней мере, равным диаметру анкера, но не менее 1 дюйма (25,4 мм), чтобы гарантировать адекватность эффективность анкера и уплотнение раствора вокруг анкера.

    Существующие нормы кладки не учитывают допуски для установки анкерных болтов. При отсутствии таких критериев строительные допуски, используемые для размещения структурной арматуры, могут быть изменены для применения к анкерным болтам.Чтобы анкерные болты были правильно выровнены во время заливки раствора, можно использовать шаблоны, чтобы удерживать болты с необходимыми допусками. Шаблоны, которые обычно изготавливаются из дерева или стали, также предотвращают протекание раствора в тех случаях, когда анкеры выступают со стороны стены.

    Расчетные площади сдвига и растяжения

    Расчетная площадь прорыва при растяжении A pt и прогнозируемая площадь прорыва при сдвиге A pv для анкеров с головкой и изогнутой балкой определяются уравнениями 1 и 2 следующим образом:

    Расстояние до кромки анкерного болта, l , измеряется в направлении приложенной нагрузки от центра анкерного болта к краю кладки.Когда площади проекции соседних анкерных болтов перекрываются, часть площади перекрытия уменьшается наполовину для расчета A pt или A pv , как показано на рисунке 3. Любая часть площади проекции, которая Попадание в открытую ячейку, открытую сердцевину, открытый стык головки или выход за пределы элемента кладки вычитается из расчетного значения A pt и A pv . Графическое изображение конуса отрыва при растяжении показано на рисунке 4.

    Рисунок 3 - Уменьшение площади проекции при перекрытии конусов разрушения
    Рисунок 4 - Конус предполагаемого разрушения анкерного болта

    РАСЧЕТ ДОПУСТИМОГО НАПРЯЖЕНИЯ АНКЕРНЫХ БОЛТОВ

    Напряжение

    Допустимая осевая растягивающая нагрузка Ba для анкерных болтов с головкой и изогнутой балкой принимается как меньшая из Уравнения 3, допустимая осевая растягивающая нагрузка, определяемая разрывом кладки, и Уравнения 4, допустимая осевая растягивающая нагрузка, определяемая податливостью анкера.Для анкеров с гнутым стержнем допустимая осевая растягивающая нагрузка также должна быть меньше, чем определяемая по уравнению 5 для вытягивания анкера.

    Ножницы

    Допустимая нагрузка сдвига, B v , для анкерных болтов с головкой и изогнутой балкой принимается как наименьшее из уравнения 6, допустимая нагрузка сдвига, определяемая разрывом кладки, уравнение 7, допустимая нагрузка сдвига, определяемая раздавливанием кладка, уравнение 8, допустимая нагрузка сдвига, определяемая выступом кладки, и уравнение 9, допустимая нагрузка сдвига, определяемая податливостью анкера.

    Комбинированный сдвиг и растяжение

    Анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

    Взаимосвязь между прилагаемыми растягивающими и касательными нагрузками по сравнению с допустимыми растягивающими и касательными нагрузками показана на рисунке 5.

    Рисунок 5 - Конфигурация для примера конструкции

    ПРОЧНОСТЬ АНКЕРНЫХ БОЛТОВ

    Расчетные положения для анкерных болтов с использованием метода расчета прочности почти идентичны тем, которые используются для расчета допустимого напряжения, с соответствующими изменениями для преобразования требований для получения расчетной прочности на номинальное осевое растяжение и сдвиг.Коэффициенты снижения прочности Φ для использования в уравнениях с 11 по 18 принимаются равными следующим значениям:

    • , когда номинальная прочность анкера контролируется прорывом кладки, раздавливанием кладки или отрывом анкера, Φ принимается равным 0,50,
    • , когда номинальная прочность анкера контролируется текучестью анкерного болта, Φ принимается равным 0,90,
    • , когда номинальная прочность анкера контролируется вырывом анкера, Φ принимается равным 0,65.

    Напряжение

    Номинальная осевая прочность на растяжение, B и , для анкерных болтов с головкой и изогнутой балкой принимается как меньшее из Уравнения 11, номинальной осевой прочности на растяжение, определяемой разрывом кладки, и Уравнения 12, номинальной осевой прочности на растяжение, регулируемой якорь податливый.Для анкеров с гнутым стержнем номинальная осевая прочность на растяжение также должна быть меньше, чем значение, определенное уравнением 13 для выдергивания анкера.

    Ножницы

    Номинальная прочность на сдвиг Bvn для анкерных болтов с головкой и изогнутой балкой принимается как наименьшее из Уравнения 14, номинальное сопротивление сдвигу, определяемое разрывом кладки, Уравнение 15, номинальное сопротивление сдвигу, определяемое раздавливанием кладки, Уравнение 16 номинальная прочность на сдвиг, определяемая выступом кладки, и уравнение 17, номинальная прочность на сдвиг, определяемая податливостью анкера.

    Комбинированный сдвиг и растяжение

    Как и в случае расчета допустимого напряжения, анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

    ПРИМЕР КОНСТРУКЦИИ

    Два ½ дюйма (12.Анкеры с головкой 7 мм) представляют собой болтовое соединение балки крыши со стороной кирпичной стены 8 дюймов (203 мм), см. Рисунок 5 ниже. Стена имеет минимальную заданную прочность на сжатие f ’ м 2000 фунтов на квадратный дюйм (13,8 МПа). Болты имеют эффективный предел текучести 60 ksi (413,7 МПа) при эффективной длине заделки и расстоянии между болтами 6 дюймов (50,8 мм).

    Расчет допустимого напряжения

    Можно предположить, что D + L R является основной комбинацией нагрузок.При этом общая расчетная сила сдвига для соединения составляет 1600 фунтов (7,12 кН), при этом каждый анкерный болт выдерживает половину общей нагрузки. Как это типично для болтовых соединений, подверженных сдвигу, нагрузка передается на расстоянии смещения, е, которое эквивалентно дополнительной толщине ригеля и соединительных элементов. Эта эксцентрическая нагрузка создает пару сил с растягивающими усилиями в анкере и опоре каменной стены. Используя инженерные решения, плечо момента может быть приблизительно равно расстояния от центральной линии болта до края ригеля, обозначенного для этого примера как x .Силу индуцированного натяжения на всем соединении можно рассчитать следующим образом:

    Используя уравнение 1, можно определить площадь прорыва при растяжении для каждого болта, равную 113,10 дюйм² (729,68 см²), однако из-за близости болтов друг к другу существует перекрытие в предполагаемой области прорыва. Чтобы учесть это, при анализе отдельного болта необходимо уменьшить предполагаемую площадь прорыва на половину площади перекрытия.Измененная площадь проекции для каждого болта становится:

    Используя приведенное выше уравнение, значение модифицированного A pt составляет 90,99 дюйма² (578,03 см²).

    В свою очередь, осевая прочность на растяжение контролируется либо разрывом кладки (уравнение 3), либо текучестью анкера (уравнение 4) и определяется следующим образом (уравнение 5 явно относится к анкерам с гнутым стержнем и не требует проверки):

    В этом примере прочность на растяжение в осевом направлении контролируется прочностью на отрыв кирпичной кладки, B ab .

    Аналогичным образом, чтобы определить допустимую прочность на сдвиг, обычно рассчитывают площадь прорыва при сдвиге для каждого анкера. В этом конкретном примере, учитывая направление сдвиговой нагрузки и большое краевое расстояние, сдвиг кладки не будет определяющим режимом разрушения. Расчетные значения прочности на раздавливание кирпичной кладки (уравнение 7), вырыв анкера (уравнение 8) и деформацию анкера (уравнение 9) составляют:

    В этом случае прочность на сдвиг каждого анкера контролируется прочностью кирпичной кладки на раздавливание, B vc .

    Проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 10 дает следующее:

    Поскольку отношение спроса к мощности меньше 1,0, конструкция удовлетворяет.

    Прочность

    Предполагается, что управляющая комбинация нагрузок для соединения составляет 1,2 D +1,6 L R .При этом влияние эксцентрической поперечной нагрузки анализируется аналогично примеру расчета допустимого напряжения, в результате чего учитывается растягивающая сила 2688 фунтов (11,96 кН), действующая на все соединение. Факторная нагрузка сдвига, действующая на соединение, составляет 2240 фунтов (9,96 кН).

    Снова, цитируя уравнение 1 и изменяя его для перекрытия проектируемой площади прорыва, A pt для каждого анкерного болта оказывается равным 90,99 дюйма² (578,03 см²). Обратитесь к примеру расчета допустимого напряжения для пояснения.

    Осевое сопротивление растяжению, определенное путем расчета прорыва кладки (уравнение 11) и текучести анкера (уравнение 12), выглядит следующим образом (как и раньше, уравнение 13 не нужно проверять, поскольку оно применимо только к анкерам с гнутым стержнем):

    Номинальная осевая прочность на растяжение определяется податливостью анкера, B и .

    Номинальная прочность на сдвиг контролируется дроблением кладки (уравнение 15), вытягиванием анкера (уравнение 16) и податливостью анкера (уравнение 17) и проверяется следующим образом (как объяснялось ранее, для этого примера геометрия стены и направление нагрузки указывают на сдвиг. прорыв будет маловероятным режимом отказа):

    В этом примере номинальная прочность на сдвиг для каждого анкера контролируется дроблением кладки, B vnc .

    Применение соответствующих коэффициентов снижения прочности Φ = 0,9 для анкера, податливого под действием растягивающих нагрузок и Φ = 0,5 для дробления кирпичной кладки под действием сдвигающих нагрузок, и проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 18 дает следующее:

    При соотношении спроса и мощности менее 1,0 конструкция удовлетворяет.

    ОБОЗНАЧЕНИЯ

    A b = площадь поперечного сечения анкерного болта, дюйм² (мм²)
    A pt = площадь проекции на поверхность кирпичной кладки правого кругового конуса для расчета прочности анкерного болта на разрыв при растяжении, дюйм² (мм²)
    A pv = площадь проекции половины правильного кругового конуса на поверхность кладки для расчета прочности анкерного болта на срез, дюйм.² (мм²)
    B a = допустимое осевое усилие на анкерный болт, фунт (Н)
    B ab = допустимая осевая растягивающая нагрузка на анкерный болт при вырыве кладки, фунт (Н)
    B an = номинальная осевая прочность анкерного болта, фунт (Н)
    B anb = номинальная осевая прочность на растяжение анкерного болта при вырыве кладки, фунт (Н)
    B anp = номинальное сопротивление растяжению анкерного болта в осевом направлении при вытягивании анкера, фунт (Н)
    B и = номинальное сопротивление растяжению анкерного болта в осевом направлении при подаче стали, фунт (Н)
    B ap = допустимая осевая растягивающая нагрузка на анкерный болт, когда регулируется вытяжкой анкера, фунт (Н)
    B as = допустимая осевая растягивающая нагрузка на анкерный болт, когда регулируется податливостью стали, фунт (Н)
    B v = допустимое усилие сдвига на анкерный болт, фунт (Н)
    B vb = допустимая поперечная нагрузка на анкерный болт, когда она регулируется разрывом кладки, фунт (Н)
    B vc = допустимый сдвиг нагрузка на анкерный болт при раздавливании кирпичной кладки, фунт (Н)
    B vn = номинальное сопротивление сдвигу анкерного болта, фунт (Н)
    B vnb = номинальное сопротивление сдвигу анкерного болта при регулировании разрыв кирпичной кладки, фунт (Н)
    B vnc = номинальная прочность анкерного болта на сдвиг при раздавливании кирпичной кладки, фунт (Н)
    B vnpry = номинальное сопротивление сдвигу анкерного болта при регулировке анкерного болта , фунт (Н)
    B vns = номинальная прочность на сдвиг анкерного болта в зависимости от текучести стали, фунт (Н)
    B vpry = допустимая срезающая нагрузка на анкерный болт, когда gov с усилием анкера, фунт (Н)
    B и = допустимая поперечная нагрузка на анкерный болт, когда регулируется текучестью стали, фунт (Н)
    b a = осевое усилие на анкерный болт без учёта поправок, фунт (Н)
    b af = учтенное осевое усилие в анкерном болте, фунт (Н)
    b v = срезное усилие на анкерный болт без учёта поправок, фунт (Н)
    b vf = учтено усилие сдвига в анкерном болте, фунт (Н)
    d b = номинальный диаметр анкерного болта, дюймы(мм)
    e = эксцентриситет приложенных нагрузок к болтовому соединению, дюймы (мм)
    e b = выступающая длина ноги анкера с изогнутой балкой, измеренная от внутреннего края анкера в точке изгиба до самой дальней точки анкера в плоскости крюка, дюймы (мм)
    f ' м = указанная прочность кладки на сжатие, фунт / кв. дюйм (МПа)
    f y = указанный предел текучести стали для анкеров, фунт / кв. дюйм (МПа) )
    l b = эффективная длина заделки анкерных болтов, дюйм.(мм)
    l be = расстояние до края анкерного болта, измеренное в направлении нагрузки, от края кладки до центра поперечного сечения анкерного болта, дюймы (мм)
    s = расстояние между анкерами, дюймы (мм)
    x = глубина от центральной линии анкера до края ригеля
    Φ = коэффициент уменьшения прочности

    Список литературы

    1. Требования строительных норм для каменных конструкций, TMS 402-13 / ACI 530-13 / ASCE 5-13, сообщено Объединенным комитетом по стандартам каменной кладки, 2013.
    2. Спецификация каменных конструкций, TMS 605-13 / ACI 530.1-13 / ASCE 6-13, Отчет Объединенного комитета по стандартам каменной кладки, 2013 г.
    3. Международный Строительный Кодекс, Международный Совет Кодекса, 2012.
    4. Международный жилищный кодекс, Международный совет по кодам, 2012 г.
    5. Строительные нормы и правила для каменных конструкций, TMS 402-11 / ACI 530-11 / ASCE 5-11, Сообщено Объединенным комитетом по стандартам каменной кладки, 2011.
    6. Стандартные технические условия для углеродистой конструкционной стали, ASTM A36-12, ASTM International, 2012.
    7. Стандартные технические условия на болты и шпильки из углеродистой стали, предел прочности при растяжении 60 000 фунтов на кв. Дюйм, ASTM A307-12, ASTM International, 2012.
    8. Стандартные методы испытаний прочности анкеров в бетонных и каменных элементах, ASTM E488-10, ASTM International, 2010.
    9. Расчет допустимого напряжения бетонной кладки, TEK 14-7C, Национальная ассоциация бетонных кладок, 2011.
    10. Положения по расчету прочности для бетонной кладки, TEK 14-4B, Национальная ассоциация бетонных кладок, 2008.
    11. Испытание анкерных болтов в кладке из бетонных блоков, Таббс, Дж. Б., Поллок, Д. Г., и Маклин, Д. И., Журнал Общества каменщиков, 2000.

    NCMA TEK 12-3C, редакция 2013 г.

    NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

    конструкций оцинкованных анкерных болтов | Оцинкованные анкерные болты

    Существует множество различных конструкций анкерных болтов, включая болты с головкой, прямые и изогнутые.Они могут включать гайки и / или пластины на конце заделки. Они также могут быть гнутыми.

    Гнутые анкерные болты

    Анкерный болт с изгибом под прямым углом - это широко используемая конструкция, особенно в небольших «стандартных» размерах. Изогнутая часть или «ножка» анкерного болта оказывает сопротивление, поэтому болт не вырывается из бетона при приложении силы. Большинство изогнутых анкерных болтов вызываются с внутренними размерами, как показано на рисунке выше, хотя некоторые инженеры называют внешние или центральные размеры.Оцинкованные гнутые анкерные болты легко доступны на рынке в качестве стандартных изделий диаметром от 1/2 ″ до 1 ″. Большие размеры обычно изготавливаются на заказ.

    Анкерные стержни с резьбой на каждом конце

    Прямые анкерные болты, также называемые «анкерные стержни», обычно имеют резьбу на каждом конце. Чтобы обеспечить сопротивление, чтобы стержень не выскочил из бетона, на заделанный конец добавляется гайка, а иногда используется опорная плита.Это особенно характерно для больших диаметров. Оцинкованные анкерные стержни, как правило, не входят в ассортимент на рынке и изготавливаются по индивидуальному заказу в соответствии с вашими требованиями.

    Анкерные болты с головкой

    Анкерные болты с головкой набирают популярность. Головка болта обеспечивает сопротивление, поэтому болт не выскакивает из бетона. Иногда к головке прихваточным швом приваривают пластину, чтобы придать дополнительную прочность на вырыв. Головы выкованы и могут быть шестиугольными, толстыми или квадратными.Большинство анкерных болтов с головкой, особенно когда они произведены в соответствии со стандартом ASTM 1554, будут производиться на заказ, поскольку стандартные болты с шестигранной головкой редко соответствуют требованиям F1554. Тем не менее, Portland Bolt предлагает линейку анкерных болтов с головкой F1554 класса 36 с головкой диаметром 3/4 ″, 7/8 ″ и 1 ″ и длиной до 36 дюймов.

    Анкерные стержни изогнутой формы

    Анкерные стержни изогнутой формы обычно используются в конструкции мостов для опор мостов. Выемки обеспечивают сопротивление в бетоне, чтобы стержень не вырывался.Углубления должны быть сформированы, а не вырезаны, и их рисунок может отличаться от Министерства транспорта одного штата к другому.

    Анкерные стержни с полной резьбой

    Стержни с полной резьбой обычно используются с эпоксидной смолой в существующих бетонных фундаментах. Единственная распространенная марка оцинкованной резьбы, которая легко доступна на рынке, - это A307. Другие сорта необходимо будет отрезать по длине или изготовить с нуля и оцинковать на заказ. В Portland Bolt есть все резьбовые стержни следующих марок, которые можно отрезать до нужной длины и быстро оцинковать: F1554, классы 36, 55 и 105, A307, A449, A354, класс BC и A193, класс B7.

    Конструкция бетонных анкерных болтов

    : монтируемые анкеры и анкеры после установки - следующий уровень

    Несмотря на то, что существует много типов анкерных болтов (состоящих из конструкций, которые в основном являются собственностью компаний-производителей), существует два основных типа анкерных болтов для бетона: анкеры после установки и монтируемые анкеры. Давайте посмотрим, чем они отличаются.

    Анкерные болты бетонных анкеров на месте

    Монтируемые анкеры не являются собственностью компании и представляют собой самый простой тип анкерных болтов.Как следует из названия, эти анкеры закладываются в мокрый бетон до того, как он затвердеет. Большинство конструкций состоят из стандартного болта с шестигранной головкой (болт с шестигранной головкой), хотя существуют и другие конструкции, такие как «J-болты с зацеплением» и L-болты. Забивные анкеры очень прочны и могут использоваться в большинстве анкерных приложений; но их также сложно бросить. Монтируемые анкеры рекомендуются, когда нагрузки требуют большой длины заделки и высокой прочности на растяжение.

    Анкерные болты для бетона после установки

    После заливки и схватывания бетона вам нужно будет использовать анкеры, установленные после установки.(И снова название говорит само за себя.) Этот тип анкера устанавливается в отверстие, просверленное в затвердевшем и затвердевшем бетоне. Постустановленные анкеры - это патентованные продукты, производимые несколькими компаниями, и есть два основных типа: механические распорные анкеры (MEA) и клееные (или клеевые) анкеры.

    Но поскольку существует очень много типов и производителей этих анкеров, стандартная процедура испытаний изложена в ACI 355. Испытания определяют, соответствуют ли анкеры установленным на столбах анкерам в ACI 318 Приложение D (Глава 17).

    Если анкер соответствует требованиям, он может быть спроектирован в соответствии с положениями, изложенными в Приложении

    .

    D. (Имейте в виду, что положения Кодекса ACI не являются обязательными, если они не приняты местными строительными нормами.)

    Одно большое преимущество использования анкеров, установленных на стойке, по сравнению с монолитными

    якоря имеет отношение к графикам строительства. Как и во многих проектах ускоренного строительства, бетонный фундамент заливается до завершения проектирования. Если во время заливки точное расположение анкеров неизвестно, использовать монолитные анкеры невозможно.

    Вот краткий обзор двух основных типов бетонных анкеров, устанавливаемых после установки:

    Клейкие анкеры

    Клейкие или приклеенные анкерные болты бывают разных форм и размеров и с разными типами клея. Эти эпоксидные анкеры способны достигать высоких значений напряжения сцепления за относительно короткое время отверждения.

    Механические распорные анкеры (MEA)

    Когда MEA вставляются в предварительно просверленные отверстия, анкеры расширяются и упираются в бетонную поверхность.Они недороги и просты в установке, но имеют относительно небольшую прочность на разрыв и не рекомендуются для использования в зоне растяжения, где существует вероятность растрескивания бетона. Существует много типов MEA, наиболее распространенными являются клиновые анкеры. К другим типам относятся анкерные анкеры, ударные анкеры и анкеры с подрезкой.

    Мы серьезно относимся к каждой части вашей системы стеллажей для поддонов. Начиная с из углеродистой стали с высоким пределом текучести (мы можем предоставить сертификаты прокатного стана на каждый кусок рулона, который мы покупаем), до превосходного инженерного и производственного дизайна для каждого дюйма и элемента вашей стеллажной системы (включая анкерные болты!), Для разработки экспертных систем и интеграции оборудования Next Level стремится к постоянному обеспечению качества при проектировании, производстве, продаже и обслуживании качественной продукции для хранения.Для получения дополнительной информации о том, как мы можем помочь вам повысить эффективность и прибыльность, свяжитесь с нами здесь или позвоните по телефону 800-230-8846, чтобы поговорить с экспертом по дизайну.

    производителей анкерных болтов | Поставщики анкерных болтов

    Анкерные болты - Ken Forging

    В таких применениях, как мосты и туннели, для удержания больших резервуаров и машин, а также во многих крупных зданиях для соединения фундамента со стенами для повышения сейсмоустойчивости анкерные болты могут обеспечить стабильное соединение.Анкерные болты также называются болтами для установки на месте. Сверхпрочный болт устанавливается головкой в ​​мокрый бетон, и как только бетон затвердеет, конец болта с резьбой прикрепляют к компоненту, который фиксирует болт на предполагаемую внешнюю нагрузку. Обычно используются анкерные болты, потому что они обеспечивают надежное крепление с минимальной возможностью ошибки. Установка болта в мокрый бетон может быть сложной задачей, но как только он затвердеет, болт становится очень надежным и способен выдерживать большое усилие.

    Существует несколько различных типов анкерных болтов, которые будут выбраны в зависимости от предполагаемого применения.Гнутые стержни, крюковые болты или J-образные болты, болты с гильзой и обжимные болты являются одними из наиболее распространенных типов анкерных болтов. Другой широко используемый тип - анкеры клиновые. В них используется конец болта в форме клина в сочетании с крепежной втулкой для обеспечения надежного соединения в бетонных условиях. Они должны быть глубоко заделаны в бетон, чтобы болт нельзя было вытащить под действием чрезмерной силы. Для неглубокой установки следует использовать анкерные болты с крепежными винтами. С точки зрения определения наиболее подходящего типа болта для конкретного применения, необходимо учитывать ряд факторов с точки зрения требований, предъявляемых к болтам с точки зрения коррозии, прочности и физической среды.

    Сталь и углерод обычно используются для изготовления болтов, поскольку они являются прочными материалами с высокими физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии и могут сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях окружающей среды. Промышленные болты также обычно оцинковываются, так как это дополнительно увеличивает прочность материала. Что касается конструкции, диаметр болта будет увеличиваться, если потребуется большая прочность и сопротивление. Анкерные болты могут использоваться в условиях высоких требований и высоких нагрузок, поскольку они могут выдерживать напряжение, создаваемое удерживающей системой.

    Адаптер для анкерных болтов | Light Pole Systems

    Описание

    Адаптер для анкерных болтов (ABA)

    Light Pole Systems разработан для решения общей проблемы, когда анкерные болты не подходят к фонарному столбу. Эта проблема чаще всего возникает, когда круг анкерного болта путают с квадратом анкерного болта, используется неправильный шаблон анкерного болта или когда опорная плита опоры обрезана неправильно. Продается как набор для стандартных 4 болтовых соединений, блок адаптера анкерного болта из горячеоцинкованной резьбы навинчивается на существующий анкерный болт вместо регулировочной гайки и шайбы, а фонарный столб крепится к шпилькам адаптера анкерного болта с помощью прилагаемой гайки и шайбы.Адаптер анкерного болта позволяет окружности болта изменять размер, вращаться или перемещаться к центру.

    Адаптер для анкерных болтов спроектирован и испытан, чтобы убедиться, что он прочнее, чем опоры для освещения, которые он поддерживает. Горячее цинкование гарантирует, что сталь не ржавеет.

    Патент США 10450740

    Адаптеры для анкерных болтов защищены патентом США 10450740. Они были разработаны, протестированы и всегда создаются нашей командой здесь, в Соединенных Штатах Америки.

    Окружность болта vs Квадрат болта

    Распространенная ошибка, вызывающая проблему несоответствия схемы расположения анкерных болтов схеме расположения болтов полюса, заключается в разнице между окружностью болта, квадратом болта и схемой расположения болта. Круг болтов - это более точное измерение массива болтов.

    • Набор болтов (базовый шаблон) - это общий термин для измерения анкерных болтов в бетонном основании. Не существует стандартного измерения, связанного с этим термином. Говоря о разболтовке, некоторые компании говорят о диаметре болта, другие - о квадрате.Вот почему так важно подтвердить, соответствуют ли ваши измерения кругу или квадрату болтов.
    • Окружность под болт - это размер по диагонали стандартной разболтовки из 4 точек. Это также диаметр круга, проведенного через центр всех болтов в шаблоне.
    • Квадрат для болтов - это размер со стандартной 4-х точек разболтовки. Это измерение одной стороны квадрата.

    Преобразование квадрата болта в окружность болта

    Используйте эту простую формулу для преобразования квадрата болта в круг болта.Квадрат болта (BS) Деленный на 0,707, равен Окружности болта (BC) (BS / 0,707 = BC).

    Адаптеры для анкерных болтов сертифицированы независимым инженером на:

    • Преобразование 3/4 дюйма (ABA.75) и 1 дюйм в 3/4 дюйма (ABA1-0,75) Адаптер анкерного болта: полюс 25 футов, 150 фунтов. вес приспособления, 100 миль в час, EPA 11 с использованием центрального отверстия и EPA 5 с использованием внешнего отверстия.
    • Адаптер для анкерного болта, 1 дюйм (ABA1): полюс 40 футов, 550 фунтов. вес приспособления, 100 миль в час, EPA 12 с использованием центрального отверстия и EPA 5 с использованием внешнего отверстия.
    Адаптер анкерного болта - Особенности
    • Адаптер анкерного болта включает набор из 4 блоков ABA, каждая с двумя шайбами ​​и одной гайкой
    • Каждый блок оцинкован горячим способом для предотвращения коррозии
    • Резьба нарезана для размещения оцинкованных анкерных болтов, чтобы гарантировать, что блок будет навинчиваться на любой стандартный анкерный болт 1 ″ или 3/4 ″.
    Каждый набор включает 4 анкерных блока следующих размеров:
    • ABA75: опция 3/4 дюйма для 0.75 ″ X 10 анкерных болтов
    • ABA1: опция 1 дюйм для анкерных болтов 1 ″ X 8
    • ABA1-.75: преобразование с 1 дюйма в 3/4 дюйма. Накручивается на анкерные болты 1 ″ X 8, имеет шпильку 0,75 ″ X 10 и гайку

    Доступны специальные переходные пластины для других размеров. См. Продукцию на заказ, страница

    Стандартные очень большие базовые крышки доступны для установки на основание стойки и переходник для анкерных болтов. См. Продукцию на заказ, страница

    Варианты регулировки расположения анкерных болтов

    Окружность анкерного болта может регулировать окружность болта до:

    ABA.75: точно на 2,2 дюйма или 4,4 дюйма регулировки окружности болта без вращения фонарного столба или любой регулировки до 4,4 дюйма с вращением фонарного столба.

    ABA1 и ABA1-.75: регулировка окружности болта точно на 2,5 или 5 дюймов без поворота светового столба или регулировка до 5 дюймов с поворотом фонарного столба.

    Если анкерные болты не отцентрированы в основании, переходники анкерных болтов допускают поперечное смещение до ABA.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
