Что такое анкерный болт и его применение: Принцип действия анкерных болтов: применение, нагрузки, особенности

Принцип действия анкерных болтов: применение, нагрузки, особенности

Анкерный болт — это крепежная деталь высокой прочности, встроенная  в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача — предотвращение разрушения или повреждения.

В масштабных строительных проектах для соединения конструкций с фундаментом для повышения сейсмостойкости, анкерные болты способны обеспечить надежное крепление. Также анкерные часто называют литыми, исходя из специфики их производства.

Мощные болты монтируются в бетонные основания. Как только происходит затвердение бетона, конец болта с резьбой прикрепляется к детали, который соединяет болт с конструкцией.

С анкерными болтами удается свести к минимуму вероятность ошибок при монтаже. Если устанавливать крепеж в мокрый бетон, задача усложняется. Только после полного застывания анкерный болт сможет выдерживать предполагаемую нагрузку.

Зачем нужен анкерный болт и его разновидности

Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

1. Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который  в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции.  Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
2. Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
3. Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.
4. Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.
5. С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
6. С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
7. Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.

#PRODUCTS# Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами.

Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты

Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

• конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;
•  сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;
• латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами

При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.

Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.

Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.

Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

• возведения колонн;
• строительства балок, перекрытия плитами;
• оконных и дверных проемов;
• козырьков и навесов;
• строительства сооружений;
• подвесных работ и других целей.

Монтаж анкерных болтов: важные детали

В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.

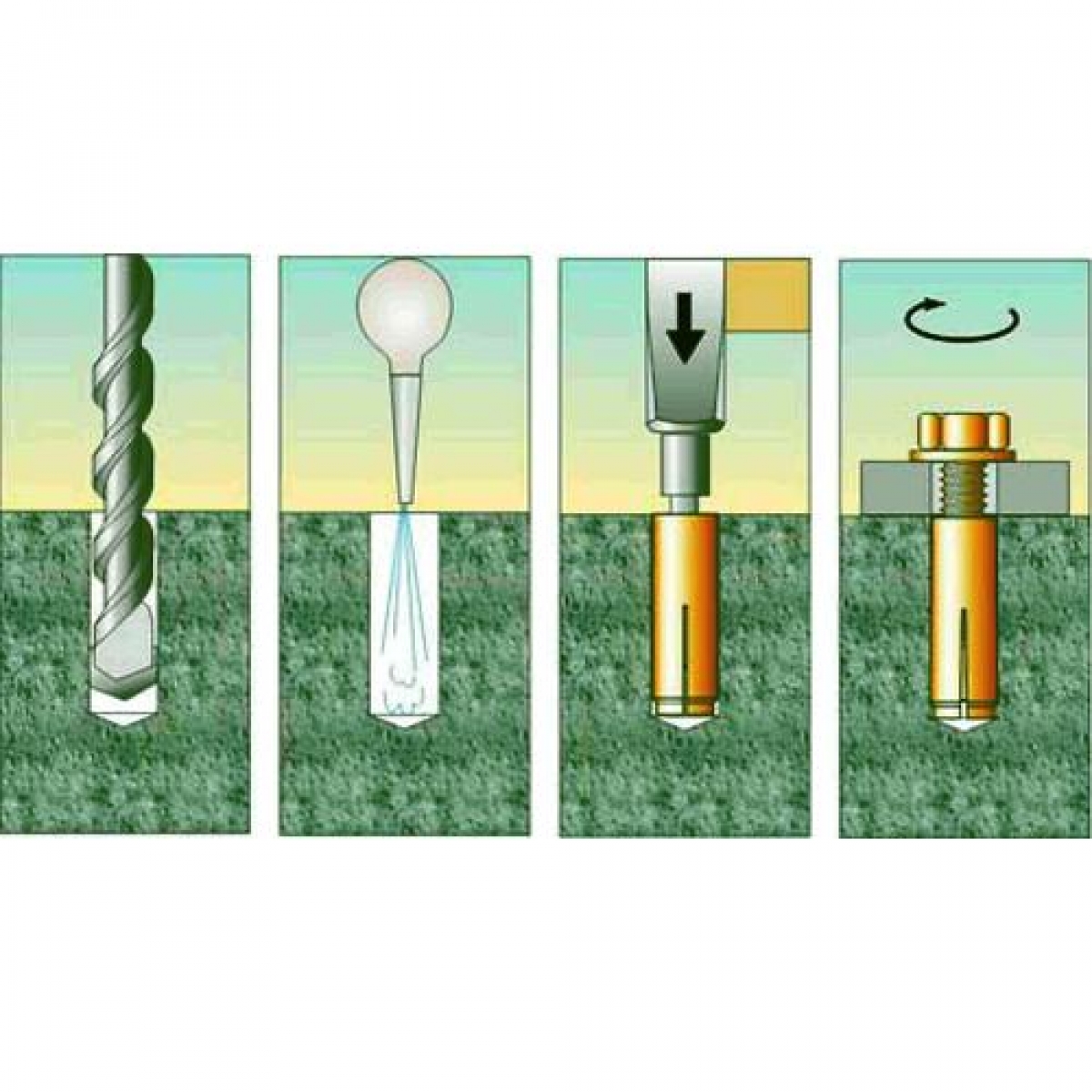

Для формирования отверстия нужно:

• обозначить размещение детали;
• просверлить лазейку на 1,5-2 сантиметра длиннее стержня. Диаметр отверстия определяется маркировкой крепежной детали;
• устранить образовавшийся от сверления мусор.

Анкер с гайкой применяют в тех случаях, если нужно закрепить конструкции незначительной толщины. Проще всего забивать молотком, а гайку закрутить ключом. Для демонтажа болтов достаточно ослабить гайку и удалить крепеж.

Свойства анкерных болтов и нагрузки

Основное назначение анкерных болтов – крепеж и надежная фиксация соединения. Воздействовать на него могут две силы. Сила упора образовывается в том случае, если на крепеж оказывается перпендикулярное влияние с целью сломать или вырвать.

Сила трения формируется при возникновении нагрузки вдоль оси анкера. Удерживается болт в случае этой силы за счет трения своих элементов и основания, в которое он вмонтирован.

Способы воздействия могут возникать вместе или по отдельности. Во избежание деформации конструкция должна быть прочно закреплена по всем правилам монтажа. Еще одно важное правило заключается в том, что материал основания должен быть предназначенным к подобным нагрузкам. Существует максимально допустимые нагрузки по каждому типу поверхности.

Принцип действия анкерного болта: в чем его достоинства

Существует ряд преимуществ при использовании качественного анкера:

• болты выдерживают высокие нагрузки, поэтому отлично зарекомендовали себя в строительной индустрии. Востребованные на рынке изделия благодаря своей нагрузочной способности;
• расширенный модельный ряд болтов, поэтому легко подобрать подходящий вариант в зависимости от специфики монтажа;
• эксплуатационные свойства углеродистой стали. Прочный материал не поддается коррозии;
• простота монтажа. Не потребуется специальное оборудование и много времени для установки болтов по правилам монтажа;
• с помощью анкерных болтов можно укреплять существующие конструкции;
• устойчивость к постойным факторам воздействия. Например, при вибрации детали не расшатываются, не сгибаются и сохраняют свои свойства.

К недостаткам относят стоимость анкерных болтов и необходимость создания отверстия в основании.





Анкерный болт: какие виды поломок встречаются?

Поскольку болты подвергаются большим нагрузкам, существует несколько последствий, вызванных неправильным монтажом или выбором типа крепежа. Каждый анкерный болт может выдерживать определенные нагрузки. Получить информацию об этом можно путем расшифровки маркировки. По ГОСТу определяется перечень поломок, которые могут случиться в крепежном соединении:

• вырывание болта с фиксирующей поверхности. Различают поверхностное или частичное вырывание;
• вырыв основной платформы. Из-за воздействия сильных нагрузок на само основание может произойти полная поломка;
• изгиб болтов. Чаще всего случается во время монтажа;
• плавление. При влиянии недопустимых высоких температур болты могут плавиться.

В стандартах ГОСТа прописаны требования хранения, эксплуатации, монтажа, производства анкерных болтов. Они имеют маркировку свою маркировку. Изучите свойства болтов перед монтажом, чтобы не допустить поломок и обеспечить долговечное соединение. Нужно не забывать и о расчете допустимой нагрузки и технических характеристиках болтов.



Анкерный болт. Где применяется.

Анкерный болт. Где применяется

Под анкерным крепежом следует понимать элемент, вводимый или вворачиваемый в основание. Он обеспечивает прочное соединение, может использоваться для удержания тяжелых конструкций, предметов. Применяется как в быту, так и для профессионального использования при строительстве. Анкерные болты от производителя компании «Русконнект» выдерживают вес кухонных шкафов, спортинвентаря, подвесные потолочные конструкции, тяжелые станки.

Что такое анкерный болт

В классическом понимании анкер – металлоконструкция комбинированного типа. В ней есть нераспорная часть, распорная и корпус. В качестве основы может использоваться гвоздь, болт, винт. Распорная часть может быть конусовидной, гильзовидной. Принцип работы заключается в том, что в месте расположения болта рабочая зона расширяется и происходит крепление анкера.

По сравнению с дюбелем анкер более надежен. Он выполняется из металла и предполагает большую нагрузку. В дюбеле есть мягкая ПВХ-часть, в которой удерживается крепеж, что не может быть рассчитано на большую нагрузку.

Как работает анкерный болт? Функционирует анкер благодаря трению, упору и замоноличиванию. В разных видах крепежей может использоваться один из указанных принципов или их комбинация.

Анкеры могут монтироваться в камень, бетон, листовые материалы (ДСП, гипсокартон). Бывают варианты, рассчитанные на земельные работы.

Виды анкеров

На выбор покупателей сегодня предлагаются анкерные болты гильзового, клиновидного типа, а также забивные, с гайками, крюками, кольцами, двухраспорные.

На нашем сайте можно заказать следующие варианты двухраспорных анкеров:

1. Кольцо. Может использоваться для пустотелых оснований. Рассчитан на удержание тяжеловесных конструкций;
2. Полукольцо. Используется при необходимости подвешивать тросы, канаты;
3. Классический двухраспорный. Есть 2 зоны расклинивания. Подходит для больших статических и динамических нагрузок.

Двухраспорные анкерные соединения используются для увеличения надежности крепления. В его конструкции применяется 2 гильзы разной длины. Меньшая конусовидной частью входит в большую с последующим распиранием нижней частью и закреплением. Окончание может иметь крюкообразным или скольцом.

Размеры и материал

Крепеж делится в соответствии с критерием:

• маленький: длина до 55 мм, диаметр 8 мм;
• средний: длина до 120 мм, диаметр до 12 мм;
• большой: длина до 220 мм, диаметр до 24 мм.

В качестве сырья для производства анкерных болтов может использоваться конструкционная сталь повышенной стойкости к коррозии, алюминиево-цинковые сплавы, есть пластиковые варианты.

Как закрепить анкерный болт

Перед началом работы по установке анкерных болтов необходимо проверить соответствие выбранного варианта планируемой нагрузке и условиям эксплуатации. Подбирается также длина, толщина изделия. Правильный подбор предотвратит риск разрушений, изгибов, коррозии. После этого можно отметить место установки, сделать отверстие длиной на 1,5-2 см длиннее стержня, прочистить его пылесосом, после чего закрутить анкер.

Преимущества анкеров от «Русконнект»

В зависимости от выбранного типа анкерных болтов, крепежи рассчитаны на выполнение определенных задач, производятся в соответствии с требованиями ГОСТ, просты в пользовании. Наши клиенты ценят удобство работы с нами, сравнительно низкую стоимость продукции и выгодные условия сотрудничества при покупке оптом и в розницу.

Каковы применения анкерного болта в любой отрасли?

Каково применение анкерного болта в любой отрасли?

Различные инструменты используются в разных отраслях для выполнения разных проектов. Иногда даже самые маленькие инструменты могут взять на себя жизненно важные и важные задачи, такие как безопасность и монтаж других конструкций. Анкерный болт — это один из небольших инструментов, который используется в конструкциях, таких как лифты или эскалаторы, и выполняет роль усиления. Хотя на рынке существуют различные типы анкерных болтов, металлический тип является более распространенным и имеет широкое применение в различных отраслях промышленности, о чем мы подробно расскажем в этой статье.

Что такое анкерный болт?

Анкерный болт в буквальном смысле означает крепление и затягивание, а термин посадка также означает размещение стального элемента в бетоне или строительных материалах. Фактически анкерные болты можно рассматривать как разновидность винтов для соединения, потому что их задача заключается в соединении поверхностей друг с другом и они используются для ремонта стальных материалов.

Для соединения стальных листов, таких как плиты, с бетоном необходимо использовать анкерный болт или пару винтов. Плиты позволяют добавлять новые конструкции к бетонной конструкции.

Типы анкерных болтов

Анкерные болты можно разделить на две категории, известные как химические анкерные болты и механические анкерные болты.

Химические анкерные болты

Химические анкерные болты

Химические анкерные болты, также называемые клеями для имплантатов, повышают несущую способность бетона и создают сцепление между бетоном и арматурой. Нет ограничений на установку химических анкерных болтов, и вы можете использовать их на разной глубине и диаметре.

Механические анкерные болты

Механические анкерные болты

Механические анкерные болты, также называемые роликовыми болтами, вставляются в отверстия в бетоне, поскольку они состоят из цилиндрической части роликовой гайки, шайбы и конической головки. Мы уже публиковали статью о мастер-болтах, но вы должны знать, что мастер-болты также считаются механическими анкерными болтами.

Типы Ancher Boltхимические анкерные болтымеханические анкерные болты

В чем разница между анкерным болтом и роликовым болтом?

Иногда в отрасли мы слышим, что некоторые люди используют слово анкерный болт вместо роликового болта и наоборот, но вы должны знать, что это разные названия и неправильно заменять эти два названия. Анкерные болты — это тип винта, похожий на английские буквы L и G, а роликовые болты — это тип механического анкера.

Г-образные анкерные болты используются для бетонных плит и их соединения и продаются с горячим цинкованием и черным цинкованием. Г-образные анкерные болты также имеют все эти особенности, но их внешний вид полукруглый.

Какими способами можно захватить анкерный болт и управлять им?

Вы можете увеличить анкерный болт в бетоне или других материалах четырьмя способами.

1. Использовать метод расширения или трения

В этом методе вы должны притирать анкерный болт к основному материалу после его посадки и установки в условиях, создающих различные нагрузки.

Обычно пластиковые анкерные болты или роликовые пластины или даже металлические анкерные болты, которые в промышленности могут называться распорными анкерными болтами, работают так же, как описано выше, и легко устанавливаются в нужном месте.

2. Попробуйте метод защелки или ключа

Чтобы воспользоваться этим методом, необходимо сделать несколько отверстий в бетонном основании, чтобы ваш анкерный болт застрял. Необходимо знать, что метод основного материала имеет высокую несущую способность. Иногда его динамическая емкость увеличивается в несколько раз. Также следует отметить, что анкерный болт также может хорошо сыграть свою роль, посадив на край материала.

3. Надлежащий метод приклеивания химических анкерных болтов

химические анкерные болты обычно называются в промышленности буквами, такими как клей для имплантатов или клей для бетона. Эти типы анкерных болтов увеличивают адгезию арматуры к основному материалу после посадки, тем самым увеличивая несущую способность бетона. Интересно знать, что этот метод не имеет ограничений по глубине и диаметру анкерного болта по сравнению с другими методами.

4. Попробуйте комбинированный метод блокировки и трения

Анкерный болт

Анкерный болт

Этот метод, как следует из названия, является комбинированным методом, и анкерный болт крепится к основному материалу методом соединения и трения. Этот метод идеален, когда несущая способность и динамика очень высоки.

На что следует обратить внимание при выборе различных типов анкерных болтов?

Существует множество факторов, которые необходимо учитывать при выборе типа корпуса, чтобы сделать наилучший выбор.

Обратите внимание на погоду и условия окружающей среды.

Прежде всего, вам необходимо знать, в каких условиях будет использоваться купленный вами анкерный болт. Этот фактор очень важен, поскольку климатические условия напрямую влияют на количество почвенных фосфатов и сульфатов.

Влага также воздействует на коррозионно-активные вещества, такие как соль и кислота. Поэтому в фактуре домов, которые расположены у моря и пляжа, обычно очень высокое содержание соли, а то и в нефтеперерабатывающих заводах, установку анкерных болтов следует производить более тщательно. Собираясь выбрать анкерный болт для электростанции или нефтеперерабатывающего завода, обратите внимание на вышеперечисленные факторы.

Обратите внимание на тип анкерного болта

Как упоминалось ранее, анкерные болты доступны на рынке из металла, пластика и химикатов и обычно покрыты горячим или холодным цинкованием или даже нержавеющей сталью. Вы должны выбрать материал, который подходит для вашего проекта и окружающей среды в соответствии с условиями окружающей среды и погодными условиями, в которых вы собираетесь использовать анкерный болт. Потому что целью использования анкерных болтов является повышение прочности и долговечности конструкции после монтажа.

тип винтового анкера

Не пренебрегайте типом и величиной нагрузки

Нагрузка на анкерные болты обычно колеблется от 10 до 15 тысяч и каждый анкерный болт может выдерживать определенный диапазон, поэтому необходимо обращать внимание на нагрузку анкерный болт по вашему проекту. В общем, нужно знать, что нагрузки, поступающие на анкерный болт, бывают либо статическими, либо динамическими.

Динамические нагрузки

Динамические нагрузки — это тип нагрузки, которая будет увеличиваться или уменьшаться с течением времени и воздействовать на вашу конструкцию. Динамические нагрузки подразделяются на сейсмические, усталостные и ударные, которые мы подробно опишем ниже, но в случае статических нагрузок вы должны знать, что, как следует из их названия, они представляют собой набор фиксированных и статических нагрузок, которые входят в конструкцию при определенное время без каких-либо изменений.

Примеры статических нагрузок включают грузоподъемность, установленное оборудование, вес конструкции и т. д., которые обычно хорошо переносятся всеми анкерными болтами.

А вот динамические ударные нагрузки

На самом деле динамическая ударная нагрузка действует на конструкцию быстро и внезапно и может даже разрушить большую ее часть или нанести серьезный ущерб. Например, взрыв или сильное столкновение объекта и разрушение конструкции являются примерами, которые мы можем отнести к динамическим ударным нагрузкам.

Динамические нагрузки при землетрясении

Землетрясение также является динамической нагрузкой, которая вызывает вибрацию вашей конструкции и может полностью или частично ее разрушить.

Динамические нагрузки усталости

Усталость также вызывается движением людей, машин и оборудования. Некоторые машины, которые работают и имеют электродвигатели или непрерывный снег и дождь, могут быть названы динамическими усталостными нагрузками. Следует отметить, что данные виды динамических нагрузок обычно возникают во времени и воздействуют на конструкцию.

Применение анкерных болтов в различных отраслях промышленности

Плотины, мосты, строительство и электростанции являются одними из основных потребителей анкерных болтов, которые мы подробно опишем ниже.

Строительная промышленность

Анкерные болты обычно используются в различных отраслях промышленности. В строительной отрасли мы можем назвать установку офисных перегородок одностенными или двустенными. Также вполне очевидно использование анкерных болтов для выполнения различных видов подвесных потолков, которые изготавливаются из различных материалов. Иногда даже анкерные болты играют важную роль при установке сантехники в самых разных зданиях.

Кроме того, в строительной отрасли, если вы хотите сделать металлический фасад, вы должны использовать подходящий анкерный болт, используя фасадную металлоконструкцию. Как уже упоминалось, анкерные болты также используются для запуска эскалаторов и лифтов.

При реализации систем трубопроводов и воздуховодов мы также видим использование анкерных болтов, поскольку они служат для усиления фиксаторов и крышек.

Анкерные болты для нестроительных работ

Если мы хотим обратиться к нестроительным применениям анкерных болтов, мы можем упомянуть установку поручней и ограждений, а также установку механических и электрических опор на бетонном теле.

Другие неструктурные применения включают установку оснований светового оборудования на полу камер контроля скорости и установку камер видеонаблюдения на стенах или потолках общественных мест.

Больничная промышленность

Использование анкерных болтов в больничной отрасли также хорошо известно и обычно используется для установки больничного оборудования на потолке или на стенах с анкерными болтами.

Железнодорожная и авиационная промышленность

В железнодорожной промышленности другие болты также играют важную роль в строительстве линий метро и железных дорог. Они соединяют железные рельсы с землей. Анкерные болты также используются в авиационной промышленности. Пока же нам будет достаточно рассмотреть и изложить применение анкерных болтов, ибо они настолько широко распространены, что их продолжение выходит за рамки основного обсуждения данной статьи.

Применение анкерных болтов в неконструкционных целях

Если мы хотим обратиться к неконструктивным применениям анкерных болтов, мы можем упомянуть установку поручней и ограждений, а также установку механических и электрических опор на бетонном теле.

Другие неструктурные применения включают установку оснований светового оборудования на полу камер контроля скорости и установку камер видеонаблюдения на стенах или потолках общественных мест.

Как имплантируется анкерный болт?

Анкерные болты имеют резьбу по всей длине и закрываются с помощью гаек и шайб. На протяжении всей этой статьи мы неоднократно использовали термин «имплантат с анкерным болтом». Важно знать, что посадка анкерных болтов в основные материалы зависит от типа. Но обычно метод посадки анкерного болта заключается в том, что сначала кирпич и гончарный бетон необходимо очистить от всей пыли. Затем следует обратить внимание на глубокий план перфорированного анкерного болта, отверстия также должны быть абсолютно чистыми.

Анкерные болты обычно вставляются в отверстия с помощью специальных молотков и фиксируются к основному материалу за счет фрикционного расширения. Если для имплантации анкерного болта используется метод распорного трения, после того, как анкерный болт вставлен в отверстия гайки, он вытягивается и открывается под давлением. Таким образом, анкерный болт расширяется внутри материала, находит хорошее трение с основным материалом и становится полностью прочным.

Болт



Обратите внимание, что хотя использование анкерных болтов очень распространено и мы видим их применение в различных отраслях промышленности, это не означает, что их использование и применение не требует тщательного опыта и планирования. Так что никогда не думайте об этом, даже профессионалы должны обращать внимание на моменты безопасности при установке. Потому что любая проблема и ошибка могут привести к непоправимому ущербу.

К сожалению, при использовании анкерных болтов очень распространена ошибка неправильной установки, и расположение анкера и глубина его посадки обычно будут слишком глубокими или слишком мелкими. Чтобы предотвратить эти ошибки, эту ошибку можно предотвратить, добавив анкерные болты в эпоксидный клей и просверлив, насколько это возможно.

Если анкерные болты посажены на небольшую глубину или количество используемого для них клея меньше нормативного, следует скрепить их между собой с помощью тормозных креплений. Если анкерные болты слишком длинные, их можно обрезать и снова соединить. Если установка анкерных болтов не выполнена должным образом, в случае чрезвычайной ситуации необходимо изменить существующий бетон и заново установить анкерные болты с самого начала, что очень дорого и требует много времени.

Распространенные ошибки при монтаже

Во избежание таких ошибок лучше всего перед их фиксацией проверить соответствие анкерных болтов шаблону площадки, поскольку после затвердевания бетона можно легко исправить заранее. Выкройки лучше делать из стальных листов или досок.

Использование технических специалистов и специалистов

Установка анкерных болтов является очень важным вопросом, поэтому геодезист должен иметь всесторонний контроль за установкой и развертыванием анкерных болтов. Перед установкой стальных оснований необходимо провести полевой осмотр мест установки анкерных болтов. Если полевые исследования для вас невозможны, лучше оставить установку анкерных болтов техническим и квалифицированным специалистам. Если вы предоставите эту важную задачу неквалифицированным работникам, несоблюдение требований и повторное исправление могут дорого вам обойтись.

Цена анкерных болтов

Цена анкерных болтов, как и других аксессуаров и оборудования, используемых в различных отраслях промышленности, зависит от курса валюты и ее колебаний. Следует отметить, что химические анкерные болты обычно дороже механических анкерных болтов. Потому что они имеют большое разнообразие размеров и размеров, и мы всегда используем их в разных проектах. Для получения информации о точной цене на анкерные болты вы можете связаться с компанией Nikan Tak, чтобы узнать цену за день. Анкерные болты по желанию заказчика могут быть изготовлены и изготовлены по индивидуальному заказу с использованием различных материалов, что влияет на конечную цену данного продукта.

Что такое анкерный болт? Типы анкерных болтов, применение, использование и выбор [с иллюстрациями]

Анкерный болт

Введение

Что такое анкерный болт? Типы анкерных болтов, применение, использование и выбор [с иллюстрациями]: – Анкерные болты присоединяют и закрепляют конструктивные элементы или компоненты к прочным конструкциям. Как правило, анкерные болты используются для крепления салазок, крепежа и элементов конструкции к бетону. Один конец анкерных болтов вживляется в бетон, а противоположный конец остается открытым или открытым. Открытый конец обычно имеет резьбу для крепления элементов конструкции или оборудования. ( Типы болтов )

Что такое анкерный болт?

Анкерные болты предназначены для крепления конструктивных элементов или компонентов к бетону. Во многих отраслях промышленности анкерные болты обычно используются для прикрепления стали к бетону. Один конец ввинчивается в бетон, а противоположный конец имеет резьбу для крепления основной опоры. Механический крепеж, который соединяет многочисленные объекты с бетонной поверхностью, известен как анкерный болт. Инженер-строитель или специалисты часто используют эти сверхпрочные крепежные детали. Анкерные болты имеют особую конструкцию, которая удерживает оборудование и конструкции на месте.

Выбор анкерного болта

В момент, когда вы подключаете или соединяете часть оборудования с бетоном, она должна держаться всю жизнь. По этой причине очень важно выбрать правильные анкерные болты для вашего применения. Есть много вопросов, которые следует учитывать при выборе анкерного болта для крепления объекта к прочной конструкции. Выбор правильного анкерного болта зависит от нескольких элементов.

При выборе анкерных болтов необходимо учитывать некоторые важные факторы:

1. Размер отверстия под анкерный болт: по мере увеличения диаметра или расстояния увеличивается и несущая способность.
2. Длина анкерного болта: чем глубже заделка в бетоне, тем более примечательной является большая несущая способность. Эффективная или мощная длина заделки должна быть больше (4*d) или 2.
3. Основной материал объекта.
4. Естественные условия конструкции
5. Самая экстремальная нагрузка или вес, который может выдержать анкер
6. Тип нагрузки: Удерживающая способность анкерных болтов уменьшается или снижается при вибрационных и ударных нагрузках.
7. Прочность материала анкерного болта.
8. Тип или сорт бетона
9. Размер и положение арматуры
10. Идеальный внешний вид готового изделия
11. Расстояние между анкерами, необходимое или требование.

Типы анкерных болтов

В зависимости от необходимости установки анкерные болты, используемые на промышленных предприятиях, подразделяются на следующие две группы:

• Монолитные анкерные болты и
• Анкерные болты после установки

A) Монолитные анкерные болты

Судя по названию, это совершенно уверен, что бросок -место анкерных болтов проектируется непосредственно в бетонный материал. Это наименее сложные, но наиболее обоснованные из всех используемых анкерных болтов. Этот тип анкерного болта помещается во влажный бетон, который оказывается полностью закрепленным, когда бетон фиксируется и затвердевает.

Анкерные болты монолитного типа снова объединены в разные группы. Наиболее широко распространенными типами закладных анкерных болтов являются:

1. Анкерные болты с изогнутыми стержнями : (Типы анкерных болтов) Анкерные болты с изогнутыми стержнями

В основном это стальные стержни или изогнутые стержни. в ту или иную форму L или J. Эти типы анкерных болтов имеют резьбу с одной стороны, а другой изогнутый конец заделан в бетон. Анкерные болты с J-образными и L-образными болтами очень распространены в указателях, валах, тяжелом оборудовании, инструментах и ​​​​других стальных конструкциях.

2. Вставные анкерные болты : ( Типы анкерных болтов ) Вставные анкерные болты

Вставные болты довольно простые и простые. В момент, когда бетонная секция мокрая, в смесь заделывается или вставляется завинчивающаяся пробкой оболочка, удерживая ее на одном уровне с поверхностью плиты, чтобы вставить или закрепить соответствующий болт, когда смесь или комбинация высохнет.

3. Анкерные болты с втулкой : ( Типы анкерных болтов ) Анкерные болты с втулкой

Гильзовые анкерные болты, похожие на стандартные вставные анкеры, в основном используются в кирпичах и имеют большую длину вытягивания.

4. Анкерные болты с головкой : ( Типы анкерных болтов ) Анкерные болты с головкой

Анкерные болты с головкой имеют кованую шестигранную или квадратную головку с одной стороны, которая вживляется или заделана в бетон. Эти болты имеют кованую головку с одной стороны, обычно имеющую шестигранную или квадратную головку. Головка упирается в бетон. Если к каждой стороне болта приваривается металлическая пластина, они классифицируются как пластинчатые анкеры. Эти пластинчатые анкеры по-прежнему классифицируются как анкерные болты с головкой. Крепежи такого типа придают или обеспечивают достойный вид поверхности без растягивающейся гайки и крепежа.

5. Плоские болты : (Типы анкерных болтов)

Плоские болты обычно представляют собой Т-образные болты, устанавливаемые вверх дном во влажный бетон. Т-образный конец этих болтов или креплений снабжен штопором для установки гайки и круглой пластины. Этот тип анкерного болта иначе называется двусторонним стержнем с пластиной. Пластина обычно приваривается к анкерному болту или в бетон вживляется гайка.

6. Клиновые болты : ( Типы анкерных болтов ) Болты с клиньями

По сути представляют собой круглые стержни с резьбой на одной стороне и закрученными на другой. Термин «клин» означает многочисленные углубления, сделанные на стержне для лучшего сцепления с бетоном. Этот тип анкерных болтов обычно используется при строительстве и разработке ферм и опор

B) Анкерные болты после установки

Анкерные болты после установки устанавливаются после того, как бетон был предварительно уложен на площадке. . В этом типе анкерного болта необходимо просверлить отверстие или отверстие в этой бетонной поверхности и установить винт. Ниже приведены некоторые распространенные анкерные болты, устанавливаемые после установки:

2. Шуруп : (Типы анкерных болтов) Шуруп

Этот тип анкерного болта очень похож на пластиковые настенные анкеры и довольно прост в установке. В каркасе крепления стягивающего винта используется металлическая оболочка, которая удлиняется или расширяется, когда в нее встраивается стягивающий винт.

2. Крыло шарнирного соединения : ( Типы анкерных болтов ) Крыло шарнирного соединения

Крыло шарнирного соединения хорошо подходит для работы с полой или пустой стеной. Этот тип анкерного болта имеет длинный штопорный болт с поворотным крыльчатым механизмом. Оба они встроены через предварительно просверленное отверстие для комбинации. Крылья расширяются или расширяются после прохождения через отверстие. Они используются для удержания меньших весов.

3. Штифт для отбойного молотка : ( Типы анкерных болтов ) Штифт для отбойного молотка

Выглядящие как специальные гвозди, штифты для отбойного молотка используются для крепления тонких или изящных материалов к бетону. Анкер содержит тонкую или тонкую металлическую оболочку для вставки в пол перед заполнением или нагрузкой штифтом с молотком.

4. Двойной расширительный щит : ( Типы анкерных болтов ) Двойной расширительный щит

Двойной или двойной анкерный болт расширительного щита использует две параллельные фокусные точки расширения внутри обычной защищенной анкерной точки. Этот тип анкерного болта удваивает контакт между оболочкой и материалом, что, в свою очередь, снижает давление в каждой точке.

5. Клиновой анкерный болт : ( Типы анкерных болтов ) Клиновой анкерный болт

Клиновой анкерный болт представляет собой особый болт с подвижным клиновым устройством в основании. По этим линиям анкерные болты данного типа фиксируются вверх по направлению к крепежной гайке, а гайка крепится опускаясь к уровню поверхности. В зависимости от принципа работы анкерные болты делятся на два типа. Они перечислены ниже: –

( i) Механические анкерные болты

Используйте силу трения или мощность, чтобы зафиксироваться на месте. При установке механические анкерные болты расширяются, прочно захватывая основной материал и выступая в качестве анкера.

( ii) Химические анкерные болты

Химические анкерные болты обеспечивают большую приспособляемость и гибкость по сравнению с механическими анкерными болтами. В этом случае смола заливается в отверстие перед вставкой шпильки. Химическая смола заполняет все неровности отверстия и делает его водонепроницаемым и непроницаемым. Соединение, производимое химическими анкерными болтами, более заземлено, чем базовые материалы.

Некоторые примеры химических анкерных болтов:

• Химические анкеры из полиэстера
• Химические анкеры из винилэстера
• Химические анкеры из эпоксиакрилата
• Стандартные анкеры из чистой эпоксидной смолы
• Анкеры из смолы 9 0042
• Анкерные стержни с химической резьбой
• Пороховые анкеры
• Гибридные химические анкеры

Двусторонние стержни с пластиной

Эти типы анкеров представляют собой двусторонние стержни с пластинчатой ​​шайбой, обращенной к одной стороне. Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Пластинчатые болты широко используются при возведении сегментов уличных знаков, фонарных столбов и различных конструкций.

Применение анкерных болтов

Анкерные болты крепят и соединяют несущие и ненесущие детали с бетоном. Они используются практически во всех сферах. Анкерные болты в основном используются в следующих отраслях промышленности: –

• Для ремонта или крепления различных частей оборудования, вспомогательных сооружений и других конструктивных элементов в химической, нефтехимической и нефтегазовой промышленности.
• Энергетика и сталелитейная промышленность
• Строительная промышленность.
• Заводы железнодорожной и авиационной промышленности и Трубопроводные предприятия.
• Фармацевтические и пищевые предприятия.
• Атомная промышленность.

Причины отказов анкерных болтов

Любая из сопутствующих ситуаций отказов может привести к отказу анкерных болтов:-

• Растягивающие нагрузки вызывают разрушение стали анкерного болта, вытягивание из отверстия и другие проблемы.
• Разрушение бетонных краев, разрушение стали и разрушение подпирания — все это примеры сдвигающих нагрузок.
• Из-за комбинированного или совместного воздействия растягивающих и сдвигающих нагрузок.

В чем разница и связь между анкерными болтами и болтами?

• Анкерный болт представляет собой разновидность болтового соединения, и, кроме того, существует несколько типов болтовых звеньев.

• Анкерный болт состоит в том, что винтовая часть, а также бетонный основной материал не могут быть разделены или разделены какой-либо формой обработки. Съемная просто гайка: и болт, гайка отвинчивается от болта, и эти два компонента можно разделить. Это съемная ассоциация.

• Анкерный болт — постанкерная инновация, нужно сначала просверлить или рассверлить, после этого вкрутить в шуруп для крепления; болты предварительно сформированы.

• Головка или вершина анкерного болта скрыта или скрыта в бетонном основании изделия, а головка болта вынесена наружу. Анкерный болт и болт суммируются: анкерный болт — это только один из типов ассоциации болта.

Что следует учитывать при выборе анкерных болтов для работы

Конструкции и конфигурация анкерных болтов включают болт, проходящий через крепление. Длина болта, проходящего через него, зависит от того, как часто его нужно затягивать и от того, как гайка располагалась в бетоне до установки болта. Для законченного вида используйте анкерный болт с одинаковой головкой. Гильзовые анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из места установки и выглядят цельными. Вы также можете использовать анкеры с внутренней резьбой, например, одиночные и двойные удлинители, анкеры с крепежными винтами или вставные анкеры, чтобы добиться аналогичного эффекта.

Принимая во внимание вес нагрузки, которую должны выдерживать анкеры, важно понимать, что болт является наиболее уязвимым соединением в прочном основном каркасе. В связи с этим определите необходимое расстояние поперек собранного анкерного болта в зависимости от удерживаемого веса. Самые прочные и глубокие анкерные болты с наибольшим диаметром подходят для тяжелых грузов, прикрепленных к бетону.

(A) Вибрационные нагрузки

Оборудование, прикрепленное к бетону, испытывает те же вибрации, что и оборудование во время работы. Товарный знак вибрации оборудования требует автономной оценки перед установкой. Вибрационные конструкции включают в себя насосы, двигатели, вентиляторы, движущиеся ремни или даже вывески, развевающиеся на ветру.

Анкерный болт передает приложенные к нему усилия сдвига и напряжения за счет трения, однако, если он ослабнет из-за непрекращающейся вибрации, его удерживающая способность уменьшится. В таких случаях следует использовать более заземленный, больший и более глубокий анкерный болт.

(B) Ударная нагрузка

Любое оборудование, закрепленное на бетоне при ударной нагрузке, должно выдерживать изменения нагрузки в течение неопределенного периода времени. Типичной иллюстрацией ударной нагрузки может быть бампер на причале.
